GEBRUIKSAANWIJZING TD-003-05WFR Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

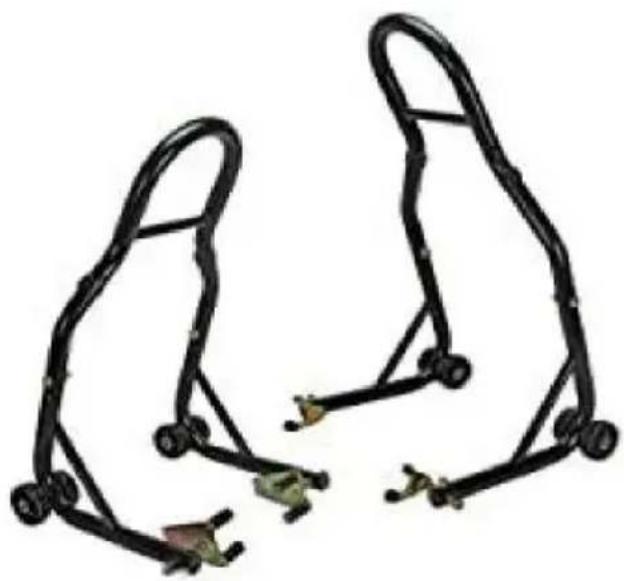

Crossmotor standaard

Model: TD-003-05WFR

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSMAATREGELEN

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.

ÿ Lees en begrijp deze hele handleiding voordat u dit product monteert, installeert, bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen en instructies kunnen de dood, persoonlijk letsel of schade aan uw kind veroorzaken. waardevolle

eigendommen. ÿ Voldoen aan alle vereisten van het Department of Transportation (DOT) bij gebruik van dit product.

ÿ Gebruik gezond verstand tijdens het werken. Blijf alert en concentreer je wanneer het instellen en gebruiken van dit product. Werk nooit onder invloed van alcohol, drugs of medicijnen. ÿ Houd

tijdens het monteren en gebruiken van dit product de werkplek schoon en goed verlicht. Houd toeschouwers en kinderen uit de buurt van het werkgebied. ÿ

Kleed u gepast. Draag nooit loszittende kleding of sieraden wanneer

werkend. Houd lang haar tegen en houd haar, kleding en handschoenen uit de buurt van bewegende

onderdelen. ù Houd deze standaard altijd buiten bereik van

kinderen. ÿ Controleer of de standaard in goede staat verkeert voordat u deze gebruikt.

SPECIFICATIES

Modelserie	TD-003-05WFR
Maximale draagkracht (lbs)	1100
Ondersteuningshoogte (inch)	13.8

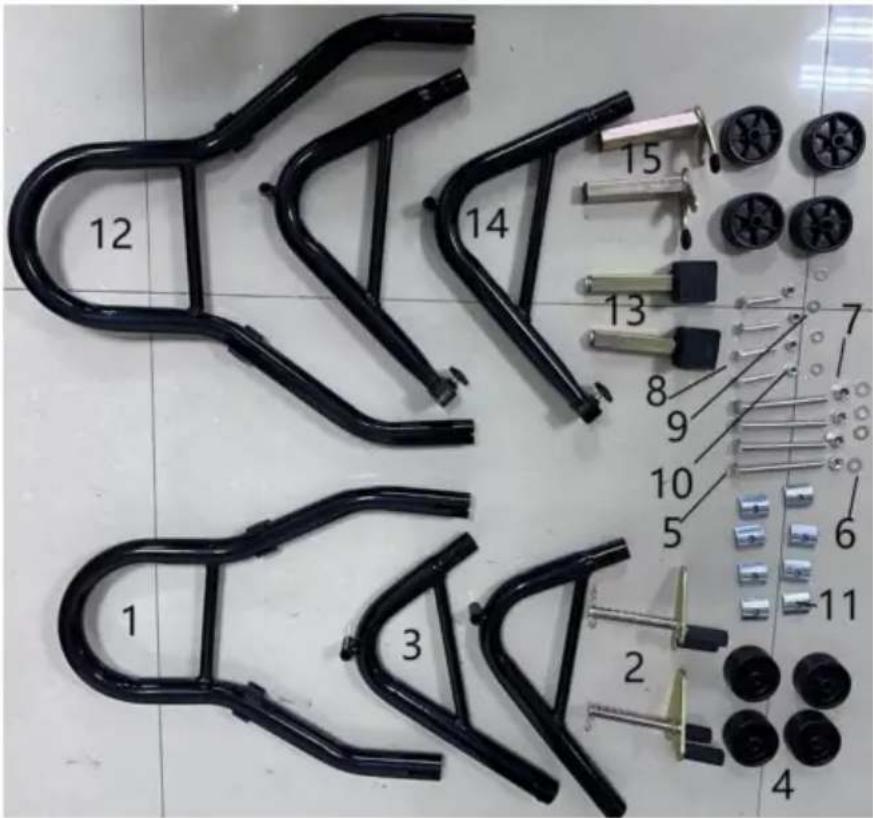

PRODUCTPARAMETERS

12 14 15 13 8 9 10 5 6 11 1 3 2 4

SN	Beschrijving	Hoveesheld
1	Beschrijving	1
2	Voorwiel hoofdbuis	2
3	Voorwiel dubbel vork	2
4	Voorwielsteunbuis	8
5	Wiel	4
6	Schroef M10×110mm	4
7	Ring d10mm	4
8	M10 moer	4
9	Schroef M8×45mm	4
10	Ring d8mm	4
11	M8 moer	8
12	Bevestigingsplaat	2
13	Achterwiel hoofdbuis	2
14	L-vormige vork	2
15	Achterwiel-ondersteuningsbuis	2

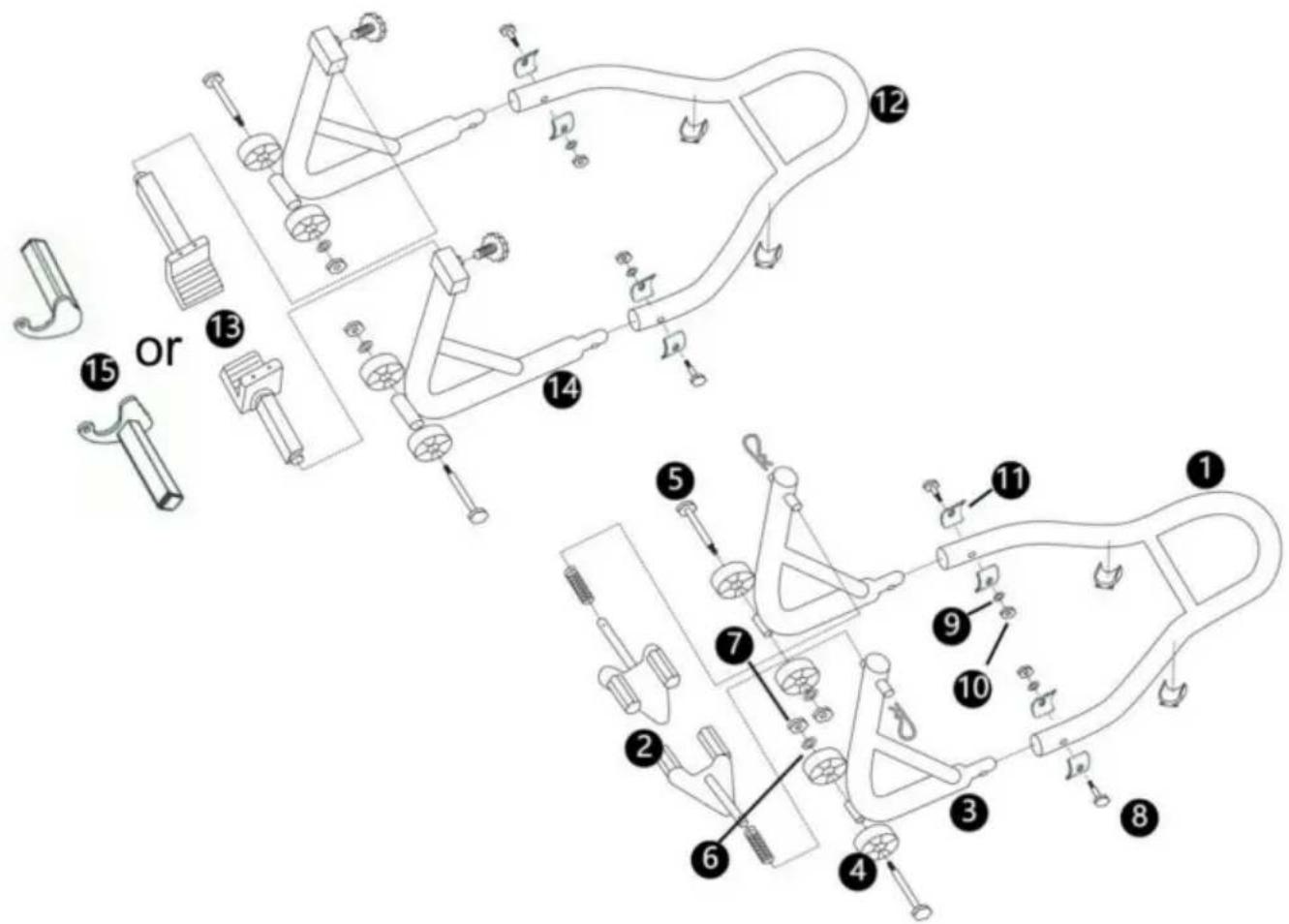

INSTALLATIE-INSTRUCTIES

Leg alle benodigde accessoires en gereedschappen klaar volgens de onderdelenlijst.

Voor de voorwielbeugel:

Stap 1: Plaats onderdeel 1 in onderdeel 3 en gebruik vervolgens schroeven 8, 11, 9 en 10 om het vast te zetten stevig vast met gereedschap.

Stap 2: Monteer onderdelen 4, 5, 6 en 7 in volgorde op 3 en maak ze stevig vast met gereedschap.

Stap 3: Plaats onderdeel 2 in onderdeel 3 en gebruik vervolgens het R-vormige onderdeel om het in onderdeel 2 te bevestigen.

De montage van de achterwielbeugel is hetzelfde als die van de voorwielbeugel wielbeugel. Het verschil is dat u de juiste moet kiezen

stekkers om te gebruiken

PRODUCTBESCHRIJVING

Montage-instructies

A. Monteer de wielen aan beide zijden van het frame en plaats ze vervolgens beide framestukken.
B. Plaats M8-schroeven door de gaten van de klemstukken en het frame en zorg ervoor dat het verbindingsdeel bedekt is met klemmateriaal. stukken aan beide kanten. Voeg vervolgens ringen toe en gebruik gereedschap om vast te draaien met de borgmoeren.
C. Draai de schroeven aan beide zijden aan de bovenkant van het frame met wielen los, plaats de juiste adapters (peddeladapters of vorkadapters) die past op uw motorfiets.

Bediening van de standaard met peddeladapters

A. Draai de schroeven aan de bovenkant los zodat de positie van de adapters kan worden aangepast. aangepast.
B. Rol de standaard op en zorg ervoor dat het achterwiel van uw motorfiets in de midden van het frame.
C. Pas de positie van de peddeladapters aan zodat deze overeenkomen met de breedte van uw motorfiets dubbele swingarm en draai vervolgens de schroef vast met plastic.
D. Til de standaard op met de handgreep en verplaats de standaard naar de gewenste positie. onder de swingarm, druk vervolgens de standaard naar beneden om uw motorfiets achterwiel. Zorg ervoor dat de peddeladapters goed vastzitten tegen de achterbrug.

Bediening van de standaard met vorkadapters

E. Draai de schroeven aan de bovenkant los zodat de positie van de adapters kan worden aangepast. aangepast.

F. Rol de standaard op en zorg ervoor dat het achterwiel van uw motorfiets in de midden van het frame.
G. Pas de positie van de vorkadapters aan beide kanten aan, zodat deze overeenkomen met de breedte van de bobbins van uw motorfiets. Draai vervolgens de schroef vast met plastic.
H. Til de standaard op met de ronde handgreep en verplaats de standaard naar de gewenste positie. vorkadapters zitten precies onder de bobbins, druk vervolgens de standaard naar beneden om het achterwiel van uw motorfiets omhoog te brengen. Zorg ervoor dat de vorkadapters goed tegen de bobbins aan zitten.
