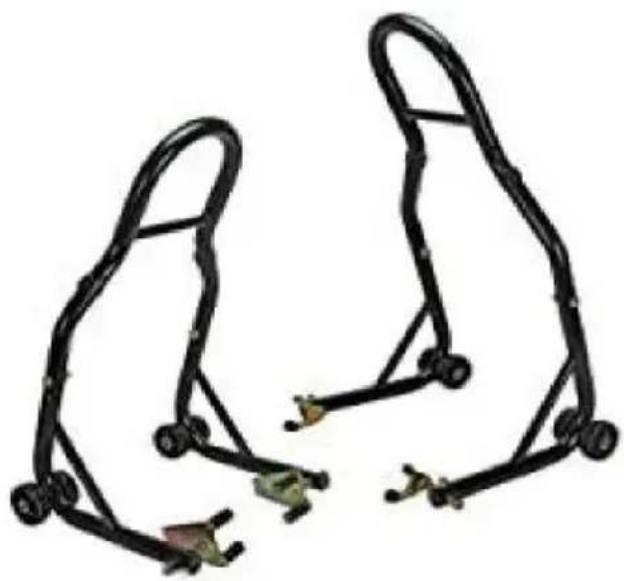

Supporto per moto da cross

Modello: TD-003-05WFR

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PRECAUZIONI DI SICUREZZA

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

ÿ Leggere e comprendere l'intero manuale prima di assemblare, installare, utilizzare o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e le istruzioni possono causare morte, lesioni personali o danni a proprietà di valore. ÿ

Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT)

quando si utilizza questo prodotto.

ÿ Usa il buon senso quando lavori. Rimani vigile e concentrato quando

impostazione e utilizzo di questo prodotto. Non lavorare mai sotto l'effetto

di alcol, droghe o medicinali. ÿ Durante il

montaggio e l'utilizzo di questo prodotto, mantenere l'area di lavoro pulita e

ben illuminata. Tenere spettatori e bambini fuori dall'area di lavoro. ÿ Vestirsi in modo appropriato. Non indossare mai abiti larghi o gioielli quando

lavorando. Contenere i capelli lunghi e tenere lontani capelli, vestiti e guanti da parti in movimento. ÿ

Tenere sempre questo supporto lontano dalla portata dei

bambini. ÿ Controllare che il supporto sia in buone condizioni prima di utilizzarlo.

SPECIFICHE

Serie di modelli	Codice articolo: TD-003-05WFR
Capacità di carico massima (libbre)	1100
Altezza di supporto (pollici)	13.8

PARAMETRI DEL PRODOTTO

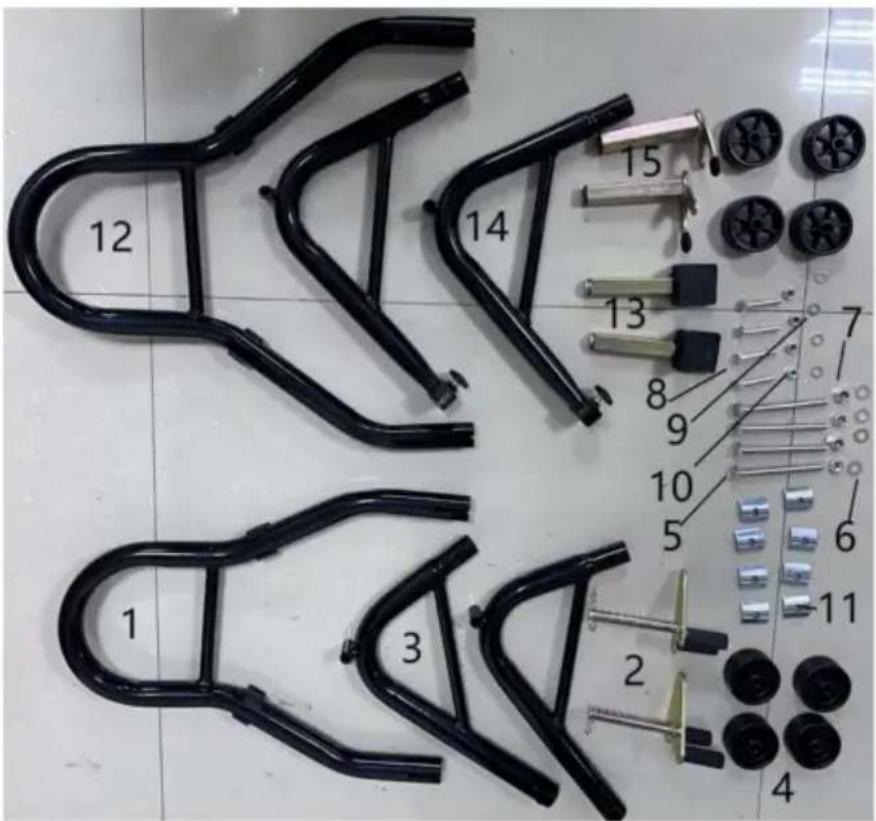

12 14 15 13 7 8 9 10 5 6 11 1 3 2 4

SN	Descrizione	Quantità
1	Descrizione	1
2	Anteriore - tubo principale della ruota	2
3	Ruota anteriore doppia forcella	2
4	Tubo di supporto ruota anteriore	8
5	Ruota	4
6	Vite M10×110mm	4
7	Rondella d10mm	4
8	Dado M10	4
9	Vite M8×45mm	4
10	Rondella d8mm	4
11	Dado M8	8
12	Piastra di fissaggio	2
13	Posteriore - tubo principale della ruota	2
14	Forcella a L	2
15	Tubo di supporto ruota posteriore	2

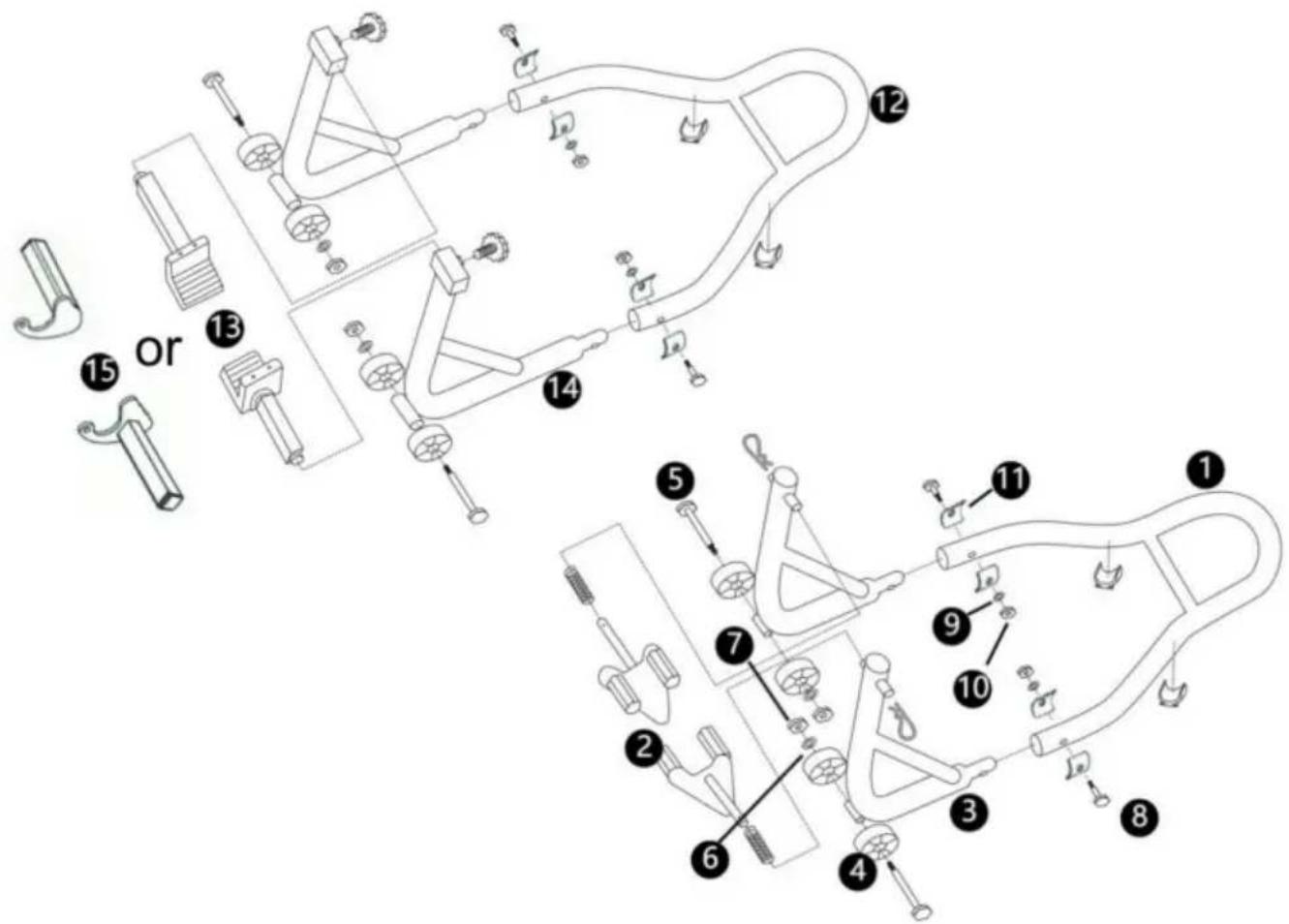

ISTRUZIONI PER L'INSTALLAZIONE

Preparare tutti gli accessori e gli utensili necessari in base all'elenco dei pezzi.

Per il supporto della ruota anteriore:

Fase 1: Inserire la parte 1 nella parte 3, quindi utilizzare le viti 8, 11, 9 e 10 per bloccarla strettamente con gli utensili.

Fase 2: installare le parti 4, 5, 6 e 7 su 3 in sequenza e bloccarle saldamente con gli strumenti.

Fase 3: Inserire la parte 2 nella parte 3, quindi utilizzare la parte a forma di R per fissarla nella parte 2.

L'installazione del supporto della ruota posteriore è la stessa di quella anteriore supporto ruota. La differenza è che devi scegliere il supporto appropriato spine da usare

DESCRIZIONE DEL PRODOTTO

Istruzioni di montaggio

A. Montare le ruote su entrambi i lati del telaio e quindi inserire entrambe pezzi di telaio.
B. Inserire le viti M8 nei fori dei pezzi di serraggio e del telaio e assicurarsi che la parte di collegamento sia coperta con il serraggio pezzi su entrambi i lati. Quindi aggiungere rondelle e utilizzare utensili per stringere con i dadi di bloccaggio.
C. Allentare le viti su entrambi i lati nella parte superiore del telaio con le ruote, inserire gli adattatori corretti (adattatori per pagaia o adattatori per forcella) che può adattarsi alla tua moto.

Funzionamento del supporto con adattatori a pagaia

A. Allentare le viti nella parte superiore in modo che la posizione degli adattatori possa essere aggiustato.
B. Ruotare il cavalletto e assicurarsi che la ruota posteriore della motocicletta sia nella al centro dell'inquadratura.
C. Regolare la posizione degli adattatori della pagaia in modo che corrispondano alla larghezza del forcellone oscillante doppio della motocicletta e quindi stringere la vite con la plastica.
D. Sollevare il supporto con la maniglia e spostare il supporto nella posizione in cui si trova sotto il forcellone, quindi premere verso il basso il cavalletto per sollevare la ruota posteriore della motocicletta. Assicurati che gli adattatori delle palette siano ben stretti contro il braccio oscillante.

Funzionamento del supporto con adattatori a forcella

E. Allentare le viti nella parte superiore in modo che la posizione degli adattatori possa essere aggiustato.

F. Ruotare il cavalletto e assicurarsi che la ruota posteriore della motocicletta sia nella al centro dell'inquadratura.
G. Regolare la posizione degli adattatori della forcella in modo che corrispondano alla larghezza delle bobine della motocicletta su entrambi i lati, quindi serrare la vite con la plastica.
H. Sollevare il supporto con la maniglia rotonda e spostare il supporto dove gli adattatori della forcella sono proprio sotto le bobine, quindi premi verso il basso il cavalletti per sollevare la ruota posteriore della tua moto. Assicurati che gli adattatori della forcella siand ben aderenti alle bobine.
