Produkttyp	Stöd för terrängmotorcykel (dirt bike stand)
Märke	Vevor
Modell	TD-003-05WFR
Maximal lastkapacitet	1100 lb (ca 499 kg)
Stödets höjd	13.8 tum (ca 35 cm)
Huvudfunktioner	Stöd för fram- och bakhjul, användning med pall- eller gaffeladaptrar
Material	Robust stål
Ingående tillbehör	Pall- och gaffeladaptrar, skruvar, muttrar, brickor
Säkerhet	Respektera max lastkapacitet, läs försiktighetsåtgärderna före användning, använd inte under påverkan
Underhåll och rengöring	Håll arbetsområdet rent och väl upplyst, förvara utom räckhåll för barn
Reservdelar och reparerbarhet	Delistan medföljer i manualen, kontakta teknisk support för delar
Allmän information	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - TD-003-05WFR Vevor

Hur monterar man framhjulsstödet?

Sätt in del 1 i del 3, lås med M8-skruvar, brickor och muttrar. Installera sedan delarna 4, 5, 6 och 7 i ordning. Sätt slutligen in del 2 i del 3 och fäst den med den R-formade delen.

Hur monterar man bakhjulsstödet?

Monteringen är identisk med framhjulsstödets. Skillnaden är att välja lämpliga pluggar (adaptrar) för din motorcykel.

Vad är maximal lastkapacitet?

Maximal lastkapacitet är 1100 lb (ca 499 kg). Överskrid aldrig denna gräns.

Hur använder man palladaptrarna?

Lossa de övre skruvarna, justera adaptrarna till bredden på din motorcykels svängarm, och dra åt. Lyft stödet under svängarmen och tryck ned stödet för att lyfta bakhjulet.

Hur använder man gaffeladaptrarna?

Lossa de övre skruvarna, justera adaptrarna till bredden på din motorcykels spolar, och dra åt. Placera adaptrarna under spolarna och tryck ned stödet för att lyfta bakhjulet.

Vilka säkerhetsåtgärder bör man vidta?

Läs manualen noggrant före användning. Följ DOT-kraven. Arbeta aldrig under påverkan av alkohol eller droger. Håll arbetsområdet rent och utom räckhåll för barn.

Är detta stöd kompatibelt med min motorcykel?

Detta stöd är utformat för terrängmotorcyklar. Det levereras med pall- och gaffeladaptrar för att passa olika svängarmar och spolar. Kontrollera måtten före användning.

Vilka verktyg behövs för montering?

Grundläggande verktyg som skiftnycklar och hylsor krävs för att dra åt M8- och M10-skruvarna. Manualen anger inga specifika verktyg; vanliga nycklar räcker.

Hur underhåller man stödet?

Håll stödet rent och förvara det på en torr plats. Före varje användning, kontrollera att alla skruvar är åtdragna och att stödet inte är skadat.

Var hittar man teknisk support?

För frågor eller teknisk assistans, besök webbplatsen www.vevor.com/support för att kontakta supporten och få det elektroniska garantibeviset.

BRUKSANVISNING TD-003-05WFR Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DIRT CYKELSTÄLL

MODELL: TD-003-05WFR

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

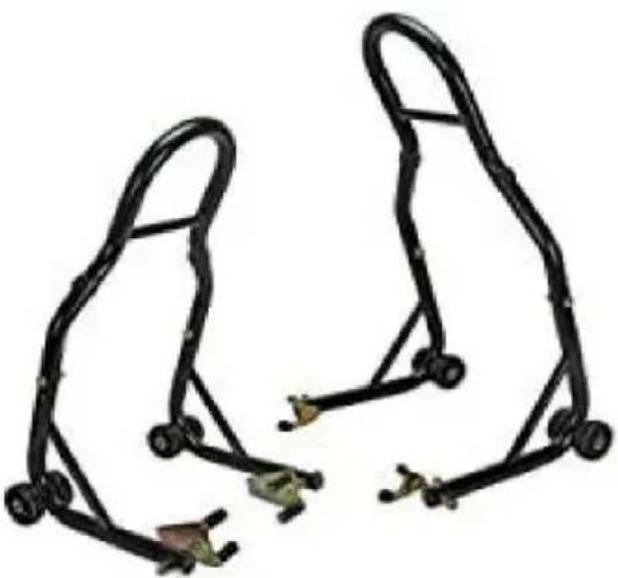

Dirt Bike Stand

Modell: TD-003-05WFR

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSÅTGÄRDER

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

ÿ Läs och förstå hela denna manual innan du monterar, installerar, använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada på värdefull egendom.

ÿ Följ alla krav från Department of Transportation (DOT).

när du använder denna produkt.

ÿ Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när installera och använda denna produkt. Arbeta aldrig under påverkan alkohol, droger eller mediciner. ÿ

Under montering och användning av denna produkt håll arbetsområdet rent och väl upplyst. Håll åskådare och barn borta från arbetsområdet. ä Klä dig lämpligt. Bär aldrig löst sittande kläder eller smycken när arbetssätt. Innehåll långt här och håll här, kläder och handskar borta från rörliga delar. ä

Håll alltid detta stativ borta från barn. ä Kontrollera att stativet är i gott skick innan du använder det.

SPECIFICATIONER

Modellserie	TD-003-05WFR
Maximal belastningskapacitet (lbs)	1100
Stödhöjd (tum)	13.8

PRODUKTPARAMETRAR

SN	Beskrivning	Antal
1	Beskrivning	1
2	Framhjuls huvudrör	2
3	Fram - hjul dubbel - gaffel	2
4	Framhjulsstödrör	8
5	Hjul	4
6	Skruv M10×110mm	4
7	Bricka d10mm	4
8	M10 mutter	4
9	Skruv M8×45mm	4
10	Bricka d8mm	4
11	M8 mutter	8
12	Fästplatta	2
13	Bakhjuls huvudrör	2
14	L-formad gaffel	2
15	Bakhjulsstödrör	2

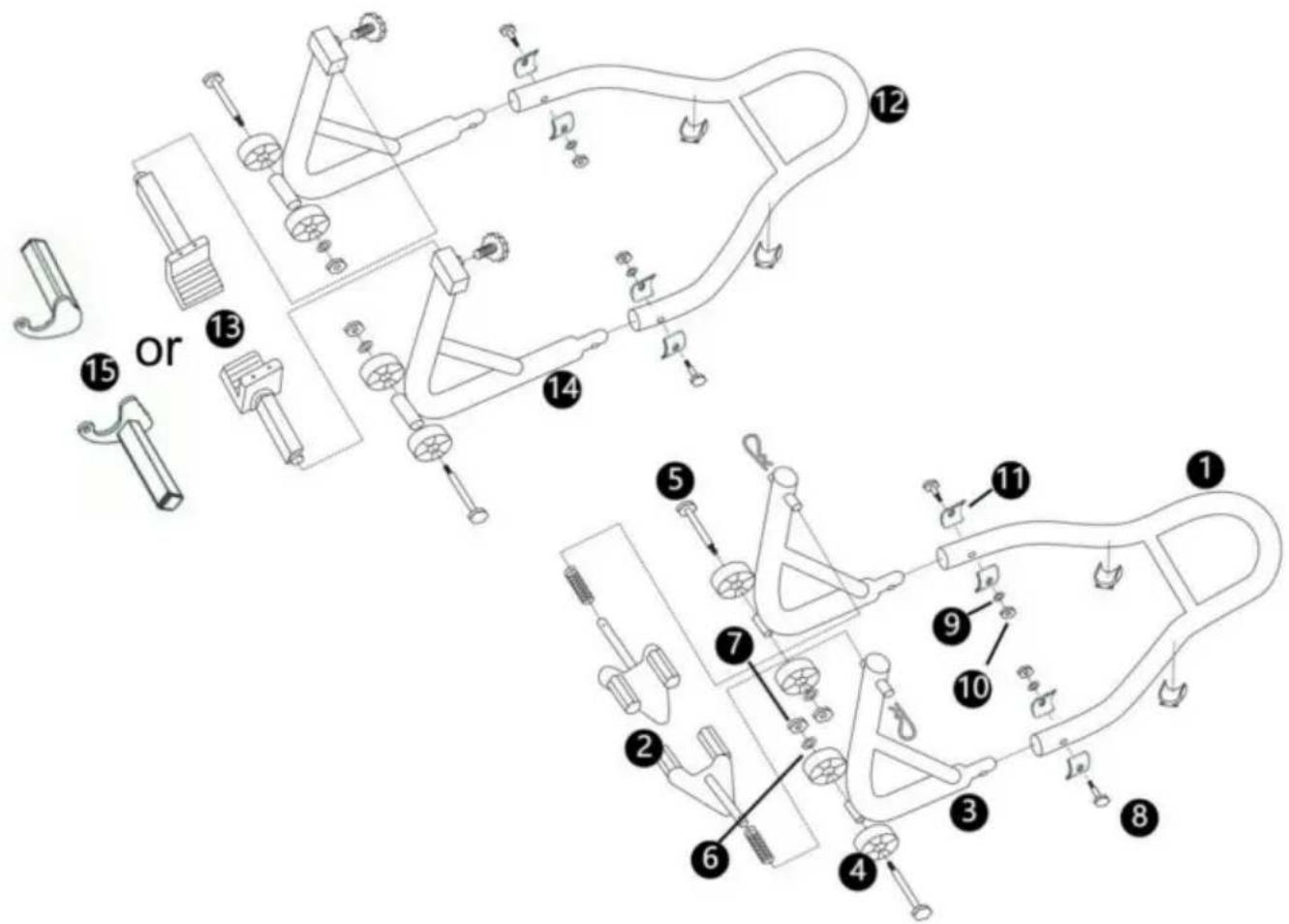

INSTALLATIONSINSTRUKTIONER

Förbered alla tillbehör och verktyg som behövs enligt reservdelslistan.

För framhjulsfästet:

Steg 1: Sätt in del 1 i 3 och använd sedan skruvarna 8, 11, 9 och 10 för att läsa den tätt med verktyg.

Steg 2: Installera delar 4, 5, 6 och 7 på 3 i ordningsföljd och lås dem ordentligt med verktyg.

Steg 3: Sätt in del 2 i 3 och använd sedan den R-formade delen för att fixera den i 2.

Installationen av bakhjulsfästet är densamma som den främre

hjulfäste. Skillnaden är att du måste välja rätt

pluggar att använda

PRODUKTBESKRIVNING

A. Montera hjulen på båda sidor av ramen och sätt sedan in båda ramstycken.
B. Placera M8-skruvar genom hålen på klämstyckena och ramen, och se till att anslutningsdele är täckt med klämning bitar på båda sidor. Lägg sedan till brickor och använd verktyg för att dra åt med låsmuttrarna.
C. Lossa skruvarna på båda sidor på toppen av ramen med hjul, sätt i rätt adaptrar (paddeladaptrar eller gaffeladaptrar) som kan passa din motorcykel.

Användning av stativet med paddeladaptrar

A. Lossa skruvarna på toppen så att adaptrarnas position kan vara justeras.
B. Rulla stativet och se till att din motorcykels bakhjul är i mitten av ramen.
C. Justera positionen för paddeladaptrarna så att de matchar bredden på din motorcykel dubbel svängarm och dra sedan åt skruven med plast.
D. Lyft upp stativet med handtaget och flytta stativet dit det är under svängarmen, tryck sedan ner stativet för att höja din motorcykel bakhjul. Se till att paddeladaptrarna sitter tätt mot svängarmen.

Användning av stativet med gaffeladaptrar

E. Lossa skruvarna på ovansidan så att adaptrarnas position kan vara justeras.

F. Rulla stativet och se till att din motorcykels bakhjul är i mitten av ramen.

G. Justera positionen för gaffeladaptrarna så att de matchar bredden på din motorcykelspolar på båda sidor och dra sedan åt skruven med plast.

H. Lyft upp stativet med det runda handtaget och flytta stativet dit gaffeladaptrar sitter precis under bobinerna, tryck sedan ner stativet för att höja ditt motorcykelbakhjul. Se till att gaffeladaptrarna sitter tätt mot bobinerna.
