Typ produktu	Podnośnik tylnego koła do motocykla (dirt, motocross)
Marka	Vevor
Model	TD-003-05R
Maksymalna nośność	850 lb (385 kg)
Wysokość podnośnika	13,8 cali (35 cm)
Główny materiał	Wytrzymała stal
Szacowana waga	Około 12 kg
Liczba kół	4 (z hamulcami ?)
Dołączone adaptery	Adaptery do wahacza (do ramienia wahaczowego) i adaptery widełkowe (do bobbins)
Główne zastosowanie	Podnoszenie tylnego koła motocykli dirt i motocross w celu konserwacji
Montaż	Szczegółowe instrukcje w zestawie; wymaga kluczy i podstawowych narzędzi
Bezpieczeństwo	Przeczytać instrukcję przed użyciem; nie używać pod wpływem; trzymać poza zasięgiem dzieci
Konserwacja	Regularnie czyścić, sprawdzać dokręcenie elementów mocujących
Gwarancja i wsparcie	Pomoc techniczna przez www.vevor.com/support; elektroniczny certyfikat gwarancji
Części zamienne	Dostępne na żądanie w dziale wsparcia Vevor
Możliwość naprawy	Standardowe śruby; wymienne części
Dodatkowa funkcja	Kompatybilność z podwójnym wahaczem i bobbins motocyklowymi

Często zadawane pytania - TD-003-05R Vevor

Jak zmontować podnośnik Vevor TD-003-05R?

Postępuj zgodnie z instrukcjami w podręczniku: włóż główną rurę tylnego koła do rury podpory, przymocuj za pomocą śrub M8 i płytek mocujących. Zamontuj koła za pomocą śrub M10, podkładek i nakrętek. Następnie włóż widelce w kształcie L lub U w zależności od wybranego adaptera. Użyj odpowiednich narzędzi (kluczy) do dokręcenia wszystkich elementów.

Jaka jest maksymalna nośność tego podnośnika?

Maksymalna nośność wynosi 850 lb (około 385 kg), co jest odpowiednie dla większości motocykli dirt i motocross.

Jak używać adapterów do wahacza?

Poluzuj śruby na górze ramy, ustaw motocykl tak, aby tylne koło było wycentrowane, dostosuj położenie adapterów do wahacza tak, aby pasowały do szerokości podwójnego wahacza, dokręć śruby. Podnieś podnośnik za uchwyt, wsuń go pod wahacz, a następnie naciśnij, aby unieść koło. Upewnij się, że adaptery są dobrze osadzone.

Jak używać adapterów widełkowych?

Poluzuj śruby, ustaw motocykl wycentrowany, dostosuj położenie adapterów widełkowych do bobbins motocykla, dokręć. Podnieś podnośnik za okrągły uchwyt, umieść adaptery tuż pod bobbins, a następnie naciśnij, aby unieść tylne koło. Sprawdź dobry kontakt.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować kluczy odpowiednich do śrub M8 i M10, a także nasadek lub kluczy nastawczych. Instrukcja zaleca używanie standardowych narzędzi do dokręcania.

Czy ten podnośnik jest odpowiedni do mojego motocykla?

Podnośnik jest przeznaczony do motocykli dirt i motocross. Działa z podwójnymi wahaczami (adaptery do wahacza) lub z bobbins (adaptery widełkowe). Sprawdź zgodność wymiarów przed użyciem.

Jak konserwować podnośnik Vevor TD-003-05R?

Regularnie czyść części suchą szmatką. Sprawdź dokręcenie wszystkich śrub i nakrętek przed każdym użyciem. Przechowuj w suchym miejscu chronionym przed wilgocią.

Gdzie znaleźć części zamienne?

Skontaktuj się z działem wsparcia technicznego Vevor przez www.vevor.com/support. Części zamienne (śruby, nakrętki, adaptery) można zamówić bezpośrednio od producenta.

Czy mogę używać tego podnośnika do innych typów pojazdów?

Ten podnośnik jest specjalnie zaprojektowany do motocykli dirt i motocross. Używanie go do innych pojazdów (skuterów, rowerów) nie jest zalecane ze względów bezpieczeństwa.

Jak skontaktować się z pomocą techniczną Vevor?

Odwiedź www.vevor.com/support, aby uzyskać pomoc techniczną lub poprosić o elektroniczny certyfikat gwarancji. Możesz również zadawać pytania przez formularz online.

INSTRUKCJA OBSŁUGI TD-003-05R Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

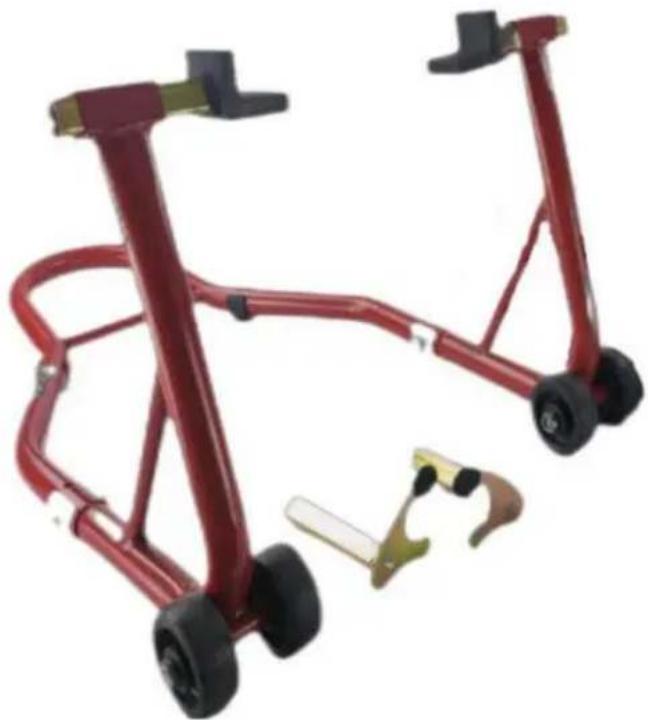

STOJAK NA ROWER TERENOWY

MODEL: TD-003-05R RE)

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z główną marką

VEVOR®

MOTOCYKL TERENOWY

PODSTAWKA

Modele: TD-003-05R RE)

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

ŚRODKI OSTROŻNOŚCI

Ostrzeżenie – Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń

i instrukcje mogą spowodować śmierć, obrażenia ciała lub uszkodzenie wartościowy majątek.

Przestrzegaj wszystkich wymogów Departamentu Transportu (DOT) podczas stosowania tego produktu.

Podczas pracy stosuj zdrowy rozsądek. Zachowaj czujność i koncentrację, gdy konfigurowanie i używanie tego produktu. Nigdy nie pracuj będąc pod wpływem alkoholu, narkotyków lub leków.

Podczas montażu i użytkowania tego produktu należy utrzymywać miejsce pracy w czystości i dobrze oświetlone. Trzymaj widzów i dzieci z dala od miejsca pracy. Ubierz się odpowiednio. Nigdy nie zakładaj luźnej odzieży ani biżuterii, gdy pracujące. Trzymaj długie włosy, ubrania i rękawice z dala od od ruchomych części.

Zawsze trzymaj stojak poza zasięgiem dzieci. Przed użyciem sprawdź, czy stojak jest w dobrym stanie.

SPECYFIKACJE

Seria modeli	TD-003-05R RE)
Maksymalna ładowność (funty)	850
Wysokość podparcia (cale)	13.8

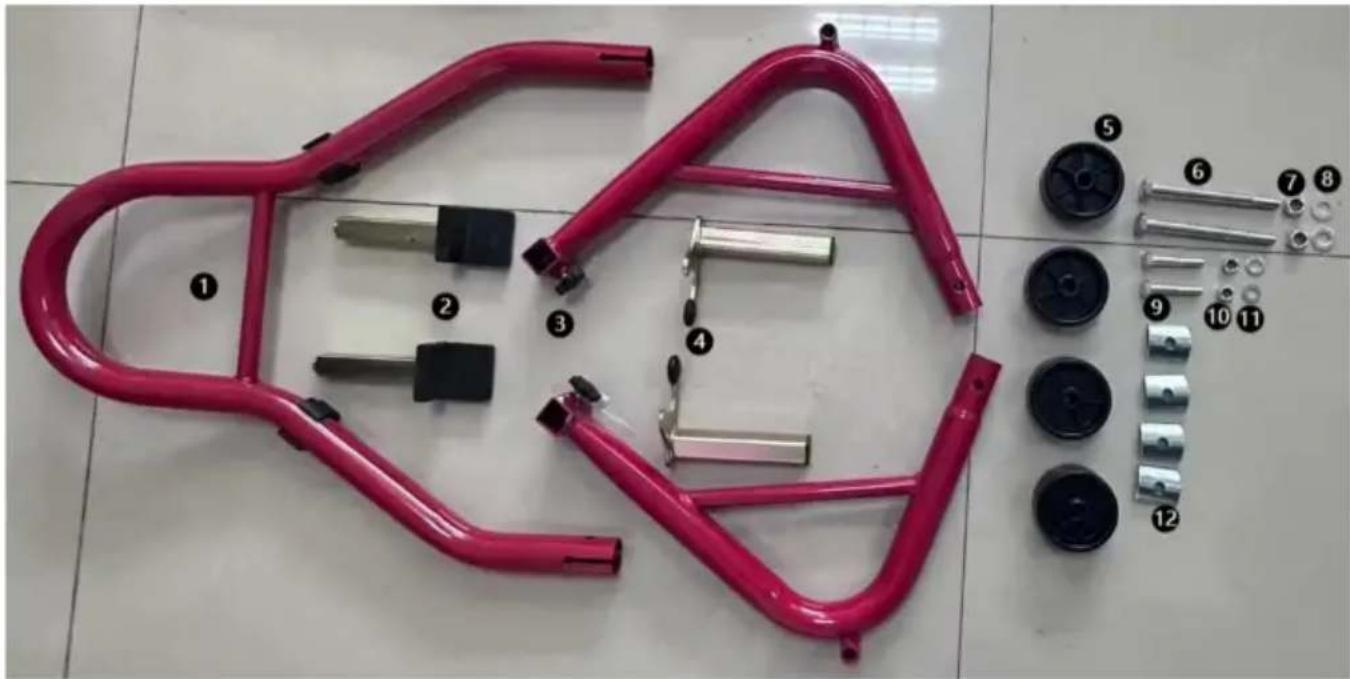

PARAMETRY PRODUKTU

SN	Opis	Ilość
1	Tylna rura główna koła	1
2	Widelec w kształcie litery L	2
3	Tyt - rura podporowa koła	2
4	Widelec w kształcie litery U	2
5	Koło	4
6	Śruba M10×110mm	2
7	Podkładka d10mm	2
8	Nakrętka M10	4
9	Śruba M8×45mm	2
10	Podkładka d8mm	2
11	Nakrętka M8	2
12	Płyta mocująca	4

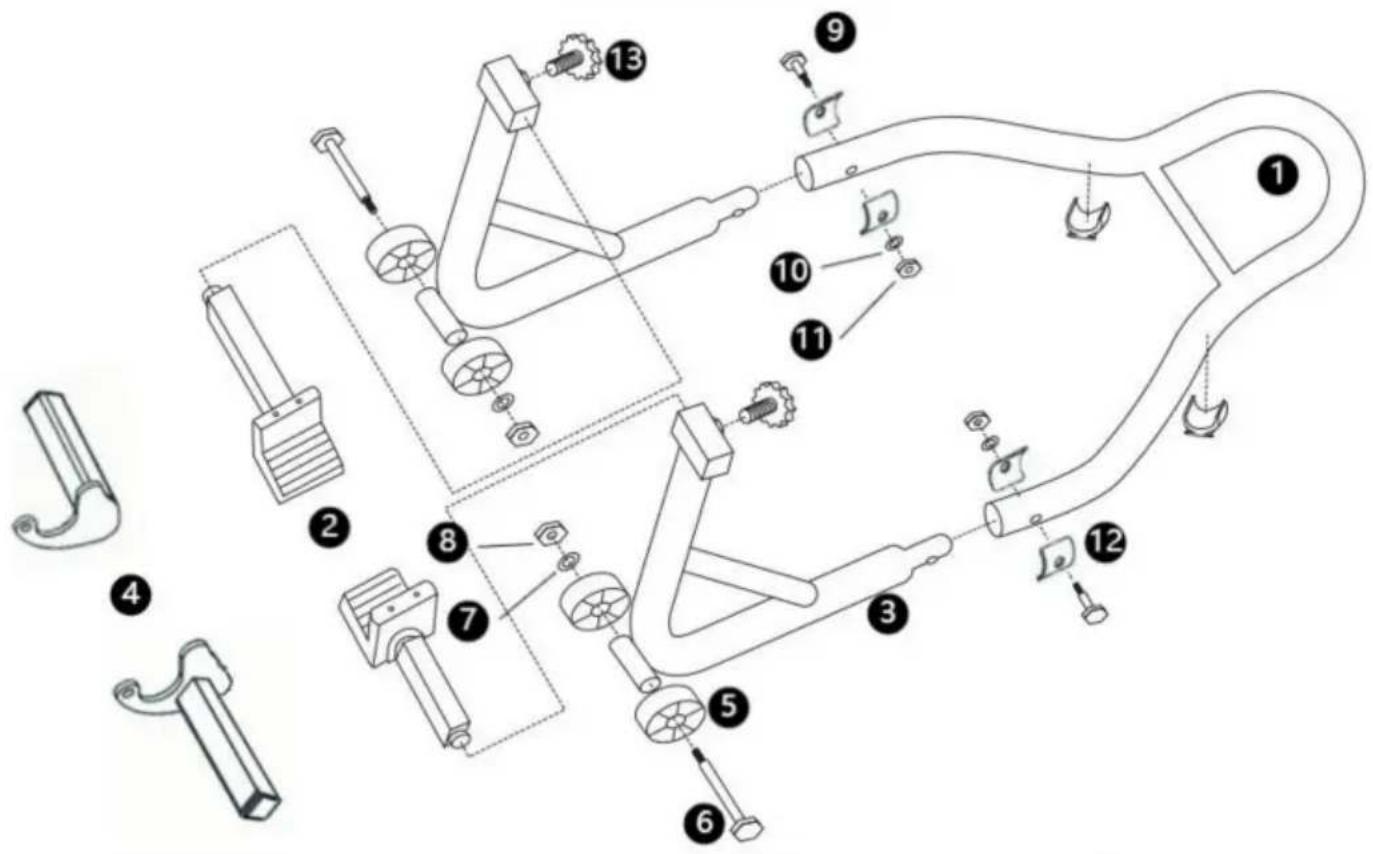

INSTRUKCJA INSTALACJI

Przygotuj wszystkie niezbędne akcesoria i narzędzia zgodnie z listą części.

Do wspornika koła tylnego:

Krok 1: Włóż część 1 do 3, a następnie za pomocą śrub 9, 12, 10 i 11 zablokuj ją. ściśle z narzędziami.

Krok 2: Zamontuj kolejno części 5, 6, 7 i 8 na części 3 i mocno je zablokuj. z narzędziami.

Krok 3: Włóż część 2 lub 4 do 3, a następnie przymocuj ją częścią 13.

OPIS PRODUKTU

Instrukcje montażu

A. Zamontuj koła po obu stronach ramy, a następnie włóż oba koła.

elementy ramy.

B. Umieść śruby M8 w otworach elementów zaciskowych i ramy, a następnie upewnij się, że część łącząca jest pokryta elementem zaciskowym.

części po obu stronach. Następnie dodaj podkładki i użyj narzędzi, aby dokręcić nakrętki zabezpieczające.

C. Odkręć śruby po obu stronach górnej części ramy z kołami, włóż odpowiednie adaptery (adaptery do łopatek lub adaptery do widelca), które pasuje do Twojego motocykla.

Obsługa stojaka z adapterami łopatkowymi

A. Odkręć śruby na górze, aby można było zmienić położenie adapterów. dostosowano.
B. Przetocz stojak i upewnij się, że tylne koło motocykła znajduje się w środek kadru.
C. Dostosuj położenie adapterów łopatek do szerokości podwójnego wahacza motocykła, a następnie dokręć śrubę plastikową.
D. Podnieś stojak za pomocą uchwytu i przesuń stojak w miejsce, w którym jest pod ramieniem wahacza, a następnie naciśnij stojak, aby podnieść tylne koło motocykla. Upewnij się, że adaptery łopatek są ciasno dopasowane w stosunku do wahacza.

Obsługa stojaka z adapterami widełkowymi

E. Odkręć śruby na górze, aby można było zmienić położenie adapterów. dostosowano.
F. Przetocz stojak i upewnij się, że tylne koło motocykla znajduje się w środek kadru.
G. Dostosuj położenie adapterów widelca do szerokości swojego szpulki motocyklowe po obu stronach, a następnie dokręć śrubę plastikowy.
H. Podnieś stojak za pomocą okrągłego uchwytu i przesuń stojak w miejsce, w którym adaptery wideł znajdują się tuż pod szpulkami, a następnie naciśnij stojak w dół aby podnieść tylne koło motocykla. Upewnij się, że adaptery widelca są ściśle przylegające do szpulek.
