MODE D'EMPLOI LYC-55L-EU Vevor

Assistance technique et certificat de garantie électronique www. vevor. com/support

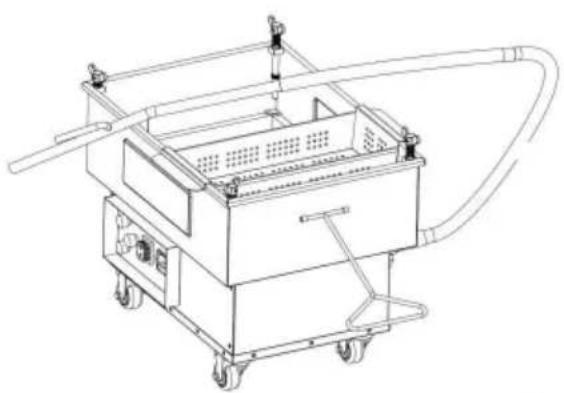

FILTRE À HUILE POUR FRITEUSE

MODÈLE : LYC-18L, LYC-18L-EU, LYC-38L LYC-38L-EU LYC-55L LYC-55L-EU

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

FILTRE À HUILE POUR FRITEUSE

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www. vevor. com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel.
	La conformité est une certification de sécurité CE.
	ÉLIMINATION CORRECTE Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales, mais doit être apporté dans un point de collecte pour le recyclage des appareils électriques et électroniques

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

PEUT CAUSER DES BLESSURES GRAVES OU LA MORT.

N'ESSAYEZ PAS D'ENTRETIEN DE CET ÉQUIPEMENT À MOINS D'ÊTRE UN ÉLECTRICIEN AGRÉÉ OU PRÉPOSÉ À L'ENTRETIEN FORMÉ.

- Étant donné que cet équipement utilise une haute tension, il ne doit être installé et entretenu par un électricien agréé ou un technicien qualifié. Tenter d'installer ou L'entretien de l'équipement par vous-même peut entraîner des blessures graves, voire mortelles. blessures.

- Si vous ressentez un choc électrique en touchant l'équipement, coupez l'alimentation immédiatement (retirez le cordon ou coupez le disjoncteur) et appelez un technicien qualifié pour réparation. Le non-respect de cette consigne peut entraîner des blessures graves, voire mortelles. • Éteignez toujours l'appareil lorsque vous ne l'utilisez pas. • Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son agent de service.

AVERTISSEMENT

Une installation, un réglage, une modification, un entretien ou une maintenance incorrects peuvent entraîner dommages matériels, blessures ou décès. Lisez les instructions d'installation, d'utilisation et Lisez attentivement les instructions d'entretien avant d'installer ou d'entretenir cet équipement.

ATTENTION : Cet équipement n'est pas destiné à être utilisé par des personnes (y compris enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque de expérience et connaissances, à moins qu'ils n'aient reçu une supervision ou des instructions concernant l'utilisation du matériel par une personne responsable de sa sécurité.

ATTENTION : Les enfants doivent être surveillés pour éviter de jouer avec équipement.

ATTENTION : Cet équipement est destiné à être utilisé à des fins commerciales.

applications, par exemple dans les cuisines de restaurants, de cantines, d'hôpitaux et dans les entreprises commerciales telles que les boulangeries, les boucheries, etc., mais pas pour production continue de masse de nourriture.

ATTENTION : Ces modèles sont conçus, construits et vendus pour

usage commercial uniquement. Si ces modèles sont positionnés de telle sorte que le général Pour que le public puisse utiliser l'équipement, assurez-vous que les précautions, les avertissements et les instructions d'utilisation sont clairement affichés à proximité de chaque unité afin que toute personne utilisant l'équipement l'utilisera correctement et ne se blessera pas eux-mêmes ou endommager l'équipement.

ATTENTION : Cet appareil est destiné à un usage professionnel uniquement et doit être

exploité par un personnel entièrement formé et qualifié.

Cet appareil est destiné à être utilisé à l'intérieur uniquement.

AVERTISSEMENT

DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS PEUVENT SURVENIR SI LES MESURES SONT APPROPRIÉES

LES PRÉCAUTIONS NE SONT PAS RESPECTÉES

• NE PAS UTILISER si le bac du filtre n'est pas complètement sec et exempt d'eau gouttelettes.
• NE PAS trop remplir le bac à filtre. • NE PAS

utiliser de jets d'eau pour nettoyer cet équipement.

endommager l'appareil et annuler la garantie.

- N'utilisez PAS le cordon électrique comme laisse pour déplacer l'appareil. • N'essayez PAS de

déplacer cet appareil ou de transférer des liquides chauds de l'appareil à l'intérieur.

d'un récipient à un autre lorsque l'unité est à température de fonctionnement ou rempli de liquides chauds.

- NE PAS laisser l'appareil sans surveillance pendant la vidange ou le remplissage avec de l'huile/du shortening.

VEVOR n'acceptera aucune responsabilité pour les défaillances du produit dans le événement qui :

• Les instructions de ce manuel n'ont pas été suivies correctement.
• Du personnel non qualifié a réglé le cadre de la friteuse.
• Des pièces de rechange non originales sont utilisées.

CONSERVEZ CES INSTRUCTIONS

Équipement optionnel

A. LYC-18L LYC-18L-EU

cordon d'alimentation*1, filtre*1, cadre de tamis à pression*1, couvercle de transfert d'huile*1, crochet à mailles*1, renfort de chambre de filtre*4, tampon en silicone*1, papier filtre*2, filtre primaire*1, robinet*1, robinet d'eau*2, interrupteur d'alimentation*1, canal rouge*1, canal vert*1, protecteur*1, fusible*1

B. LYC-38L, LYC-38L-EU, LYC-55L, LYC-55L-EU :

cordon d'alimentation*1, filtre*1, cadre de tamis à pression*1, couvercle de transfert d'huile*1, crochet à mailles*1, renfort de chambre de filtre*4, tampon en silicone*1, papier filtre*2, filtre primaire*1, robinet*1, valve*1, ruban d'eau*2, interrupteur d'alimentation*1, canal rouge*1, canal vert*1, protecteur*1, fusible*1

INSTALLATION

Retirez le filtre à huile de l'emballage en vous assurant que tous les éléments de protectie les emballages, le plastique et les résidus sont nettoyés de ses surfaces.

déposez tous les composants du filtre à huile sur le sol pour les préparer à l'assemblage. Vous aurez besoin d'une clé Allen pour faciliter le processus d'assemblage.

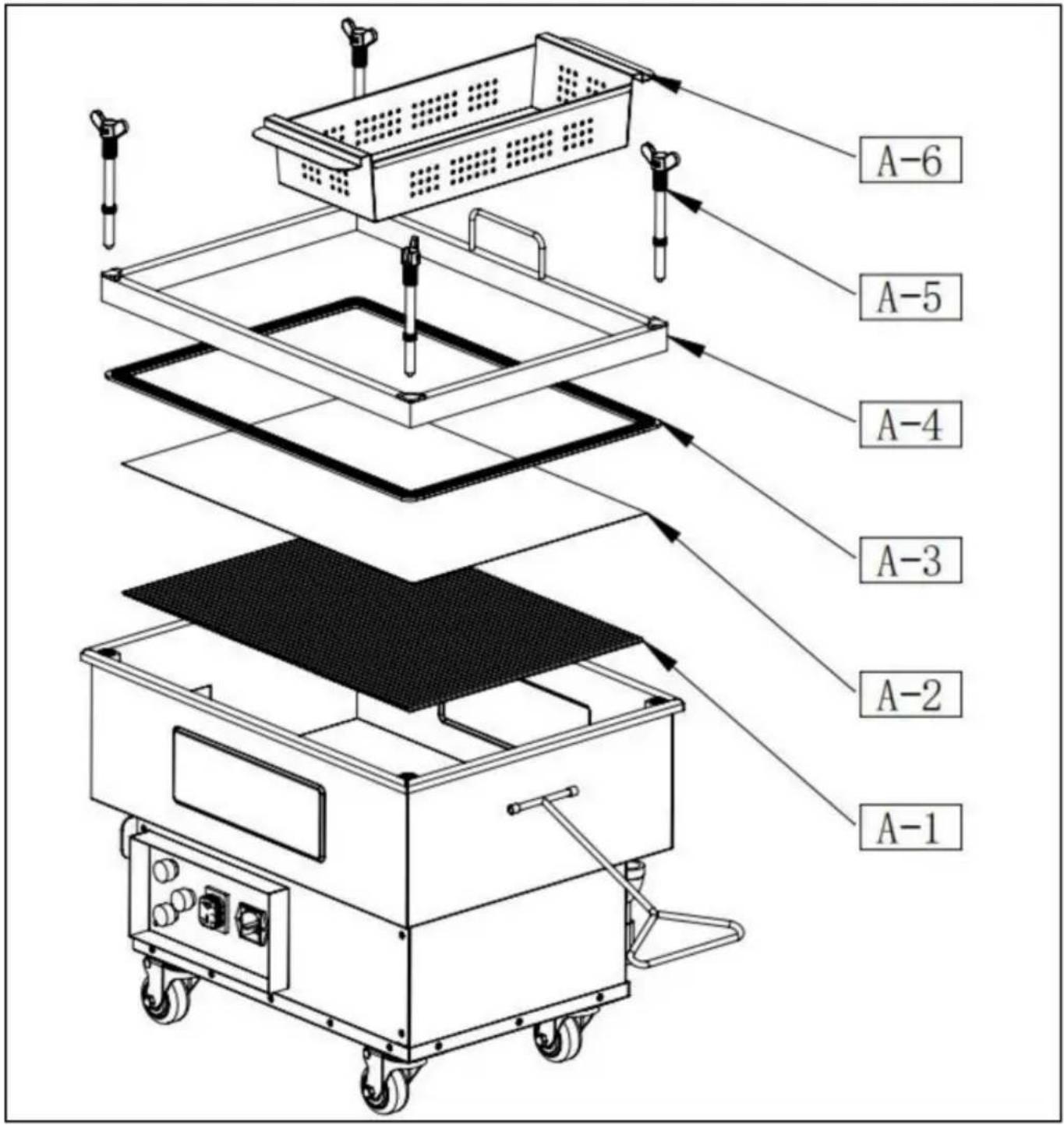

Pour le modèle LYC-18L LYC-18L-EU :

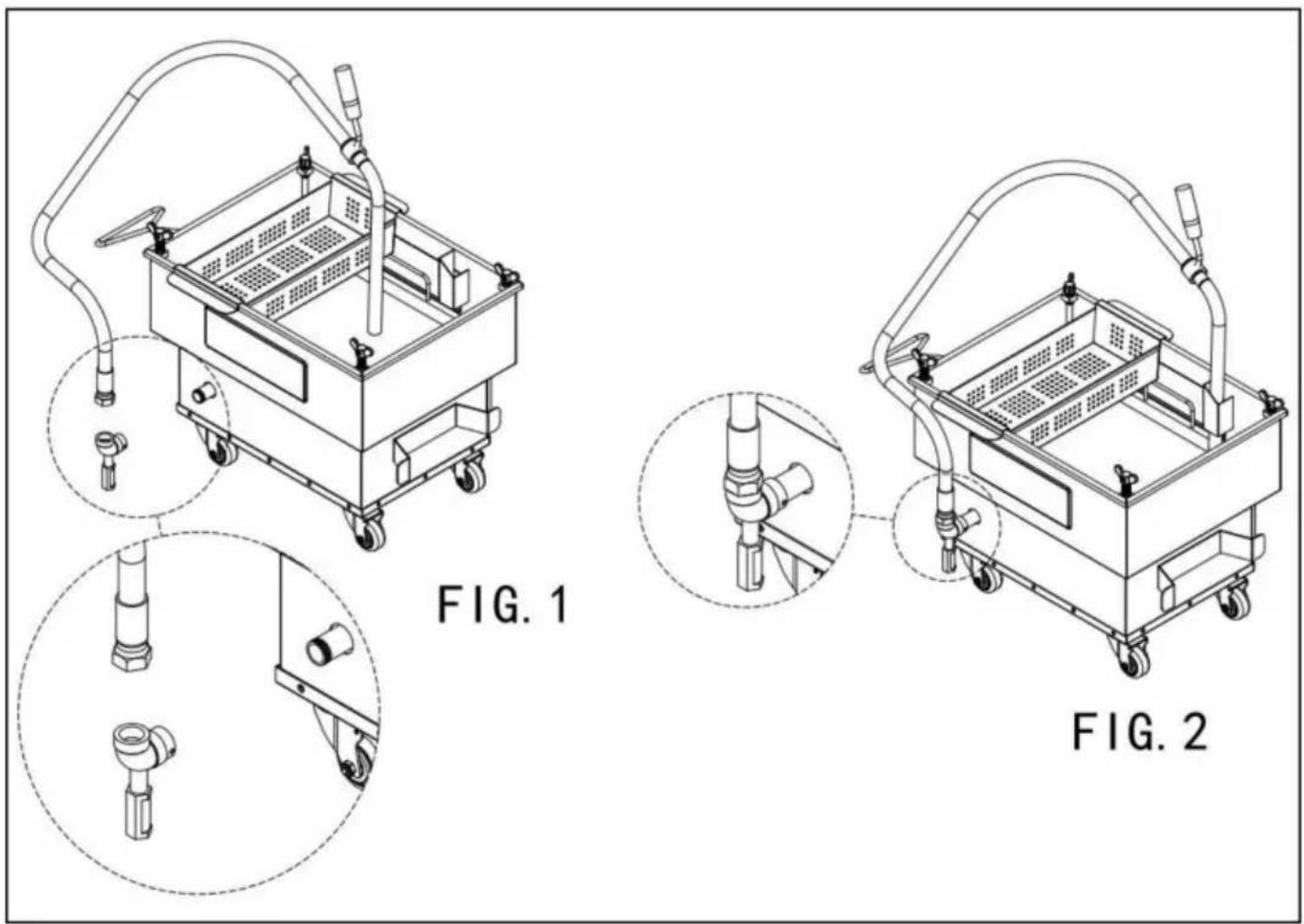

ÉTAPE 1 : Assemblez correctement le pistolet à huile sur le boîtier principal comme indiquir sur la photo.

ÉTAPE 2 : Placez le papier filtre, le joint en silicone dans la casserole, puis le

cadre rectangulaire en acier inoxydable pour couvrir la bague d'étanchéité en silicone, puis filtrez le filet et serrez les vis.

Attention : Il doit être installé dans l'ordre indiqué sur la figure et le filtre

Le papier (r A-2) doit être installé sur le dessus du filtre (A-1), sinon la machine peut ne pas fonctionner et être vide.

A-3 : tampon en silicone A-4 : cadre de l'écran de pression

A-5: renforcement de la chambre de filtration

A-6 : filtre primaire

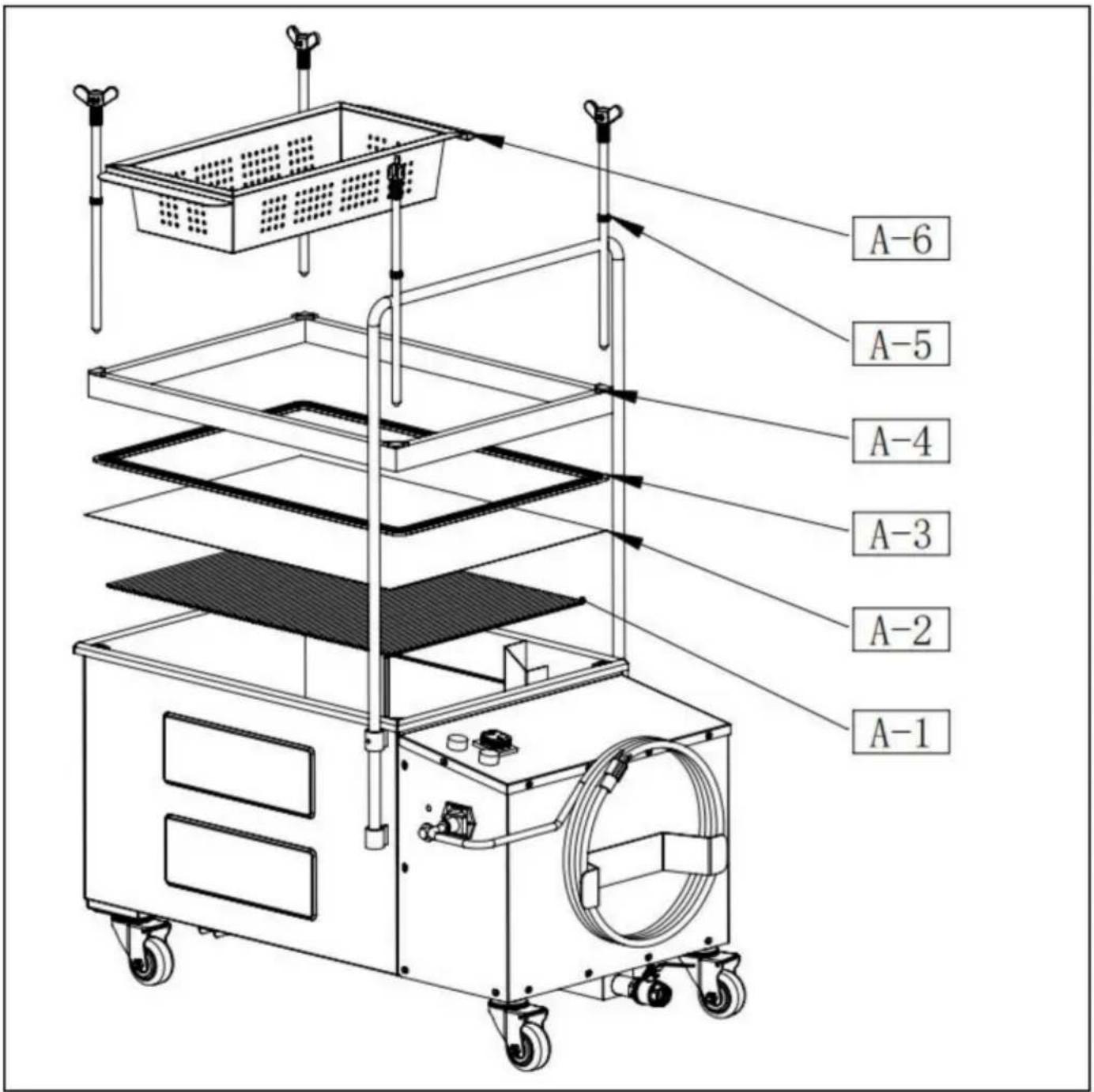

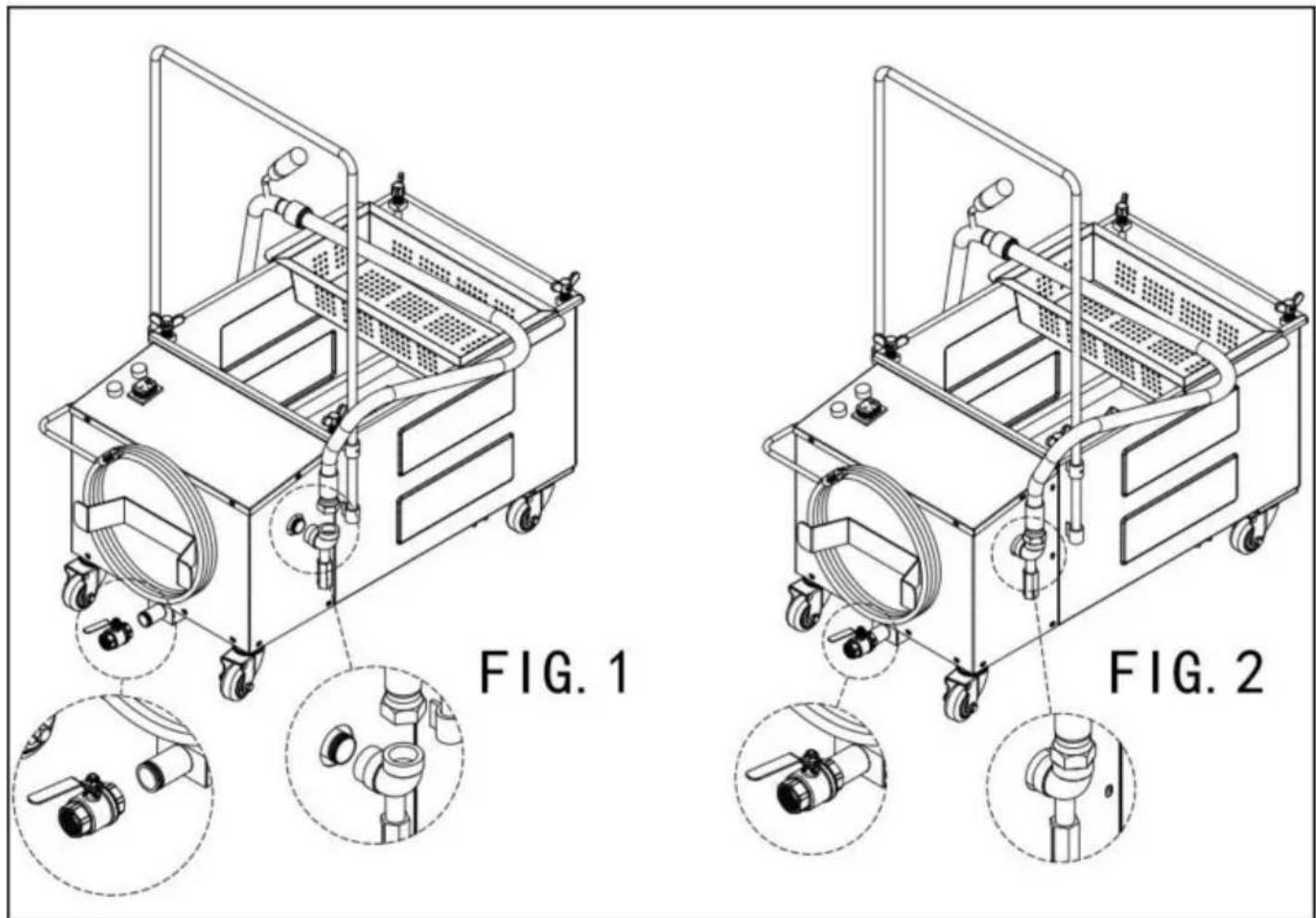

Pour les modèles LYC-38L, LYC-38L-EU, LYC-55L, LYC-55L-EU : ÉTAPE 1 : Assemblez correctement le pistolet à huile sur le boîtier principal, comme indiqué sur l'image ci-dessus.

ÉTAPE 2 : Placez le papier filtre, le joint en silicone dans la casserole, puis le

cadre rectangulaire en acier inoxydable pour couvrir la bague d'étanchéité en silicone, puis filtrez le filet et serrez les vis.

Attention : Il doit être installé dans l'ordre indiqué sur la figure et le filtre

Le papier (r A-2) doit être installé sur le dessus du filtre (A-1), sinon la machine peut ne pas fonctionner et être vide.

A-3 : tampon en silicone A-4 : cadre de l'écran de pression

A-5 : renforcement de la chambre de filtration

A-6 : filtre primaire

FAITES ATTENTION :

1. Assurez-vous que le papier filtre est frais et bien en place. Reportez-vous aux instructions si vous devez remplacer ou installer le papier filtre.
2. Assurez-vous que la machine à filtre est branchée et éteinte, vidange de l'huile soupape sur le pistolet à huile et le boîtier principal (modèle LYC-38L
   (LYC-38L-EU, LYC-55L, LYC-55L-EU) est en position « OFF ».
3. Ouvrez votre friteuse et fixez l'extension de la vanne de vidange.
4. Positionnez l'avant de la machine à filtrer sous l'extension de la vanne de vidange de la friteuse.
5. Éteignez l'interrupteur d'alimentation de la friteuse.
6. Ouvrez le robinet de vidange de la friteuse et laissez l'huile de la cuve de friture s'écouler dans le filtre machine.
7. Avec le tuyau de la machine filtrante positionné dans son étui sur la machine, tournez le filtrez la machine en marche pendant que l'huile s'écoule dans la machine.
8. Laissez la machine pomper l'huile à travers le papier et la réinjecter dans le machine jusqu'à ce que l'huile ait été filtrée.
9. Une fois que toute l'huile a été vidangée de la friteuse et a été filtrée à travers le machine, éteignez la machine et fermez le robinet de vidange de la friteuse.
10. Déplacez le tuyau de la machine filtrante de la machine vers la cuve de friture et tournez le machine à nouveau sous tension.
11. Remettez l'huile dans la friteuse et laissez la machine à filtrer fonctionner pendant 10 à 15 secondes après qu'il n'y ait plus d'huile qui passe par le tuyau.
12. Pour plus de sécurité du tuyau filtrant, veuillez soulever le tuyau en position verticale et ouvrir la vanne de vidange au bas du tuyau pour filtrer soigneusement les résidus de l'huile, sinon elle deviendra solide et bloquera le tuyau.

AVERTISSEMENT : NE REMPLISSEZ PAS TROP LE filtre à huile de la friteuse.

NETTOYAGE ET ENTRETIEN

AVERTISSEMENT : DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS PEUVENT SURVENIR SI

LES PRÉCAUTIONS APPROPRIÉES NE SONT PAS RESPECTÉES

- L'alimentation électrique doit être débranchée avant toute intervention d'entretien, de maintenance ou nettoyage de cette machine. • NE

PAS pomper l'eau à travers le système de pompe filtrante. La pompe fonctionne à l'aide lubrification à l'huile et l'eau endommageront la pompe. • N'ESSAYEZ

PAS de soulever la machine filtrante du sol pour la nettoyer. Des blessures corporelles peuvent se produire.

- NE PAS tenter de faire circuler l'eau dans la pompe. La rouille interne de la pompe se produire.

- NE PAS utiliser l'appareil comme marchepied pour le nettoyage ou pour accéder à la ventilation capot. Des blessures graves peuvent résulter de glissades, de trébuchements ou de contact avec des liquides chauds. • Si le cordon d'alimentation ou la prise fournie est endommagée, elle DOIT être remplacée par un technicien agréé d'une entreprise de services et de pièces détachées afin d'éviter tout danger.

REMARQUE : suivez ces instructions de nettoyage avant d'utiliser la machine pour la première fois.

REMARQUE : Le filtre à shortening doit être nettoyé TOUS LES JOURS. Le non-respect de cette consigne entraînera l'annulation de la garantie. garantie.

REMARQUE : Le contenu du récupérateur de miettes et du bac de filtration de tout système de filtration doit être vidé dans un récipient ignifuge à la fin de chaque journée. Certaines particules alimentaires peuvent s'enflamment spontanément s'ils sont laissés tremper dans certains types d'huile ou de shortening.

REMARQUE : Il est recommandé de faire inspecter cet appareil par un technicien qualifié. technicien pour un bon fonctionnement et une performance optimale sur une base annuelle.

NETTOYAGE QUOTIDIEN

1. Débranchez le tuyau du filtre et vidangez-le.
2. Débranchez le tube filtrant et allumez la pompe pendant 3 à 5 secondes pour forcer le shortening à partir de pompe. Le non-respect de cette consigne entraînera l'obstruction de la pompe ou du tuyau par du shortening.
3. Débranchez le filtre à graisse.

4. Retirez le tube filtrant et l'ensemble de serrage.

5. Dévissez les écrous à oreilles sur l'ensemble de serrage du filtre pour retirer le papier filtre du filtre. plaque.

6. Jetez le papier usagé, lavez la plaque filtrante et rincez-la soigneusement à l'eau chaude, puis séchez-la. Bien.
7. Retirez et lavez le réservoir. Rincez et séchez soigneusement.
8. Remettez le réservoir sur le filtre.
9. Lavez l'ensemble de serrage, rincez-le à l'eau chaude et séchez-le bien. Pour le modèle LYC-38L

LYC-38L-EU, LYC-55L, LYC-55L-EU, il y a une vanne de vidange au bas du

boîtier principal pour libérer les résidus. Fermez le robinet de vidange pendant le filtrage et ouvrez après l'avoir rincé à l'eau chaude.

1. Remettez le papier filtre sur le tube et l'ensemble de serrage et installez-le dans le réservoir.

REEMPLACEMENT DU PAPIER FILTRE

1. Assurez-vous que la machine est éteinte et que l'huile a été remise dans la friteuse
2. Dévissez les 4 pinces qui maintiennent le cadre du papier filtre vers le bas.
3. Retirez le cadre métallique et, si nécessaire, le papier filtre usagé.
4. Placez une nouvelle feuille de papier filtre dans le bac du filtre.
5. Mesurez 8 onces de poudre filtrante et répartissez-la uniformément sur la surface du papier.
6. Placez le cadre métallique sur le joint et le papier filtre.
7. Réinstallez les 4 pinces et assurez-vous que le papier filtre est bien en place.

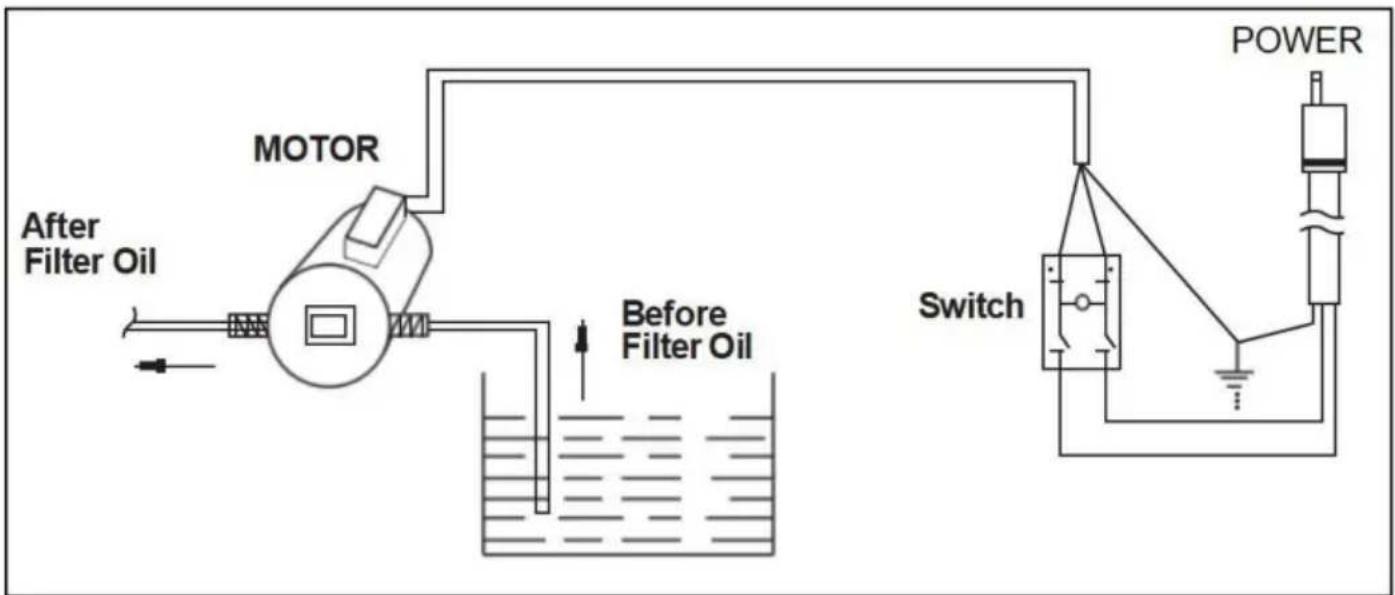

SCHÉMA ÉLECTRIQUE

DÉPANNAGE

AVERTISSEMENT : DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS PEUVENT SURVENIR SI

LES PRÉCAUTIONS APPROPRIÉES NE SONT PAS RESPECTÉES

- L'alimentation électrique doit être débranchée avant de procéder à l'entretien, à la maintenance ou au nettoyage

de cette machine. • Si le cordon

d'alimentation ou la prise fournie est endommagé, il DOIT être remplacé par un technicien agréé d'une société de réparation

et de pièces détachées afin d'éviter tout danger.

CAUSE DU PROBLEME		REMÈDE
La pompe ne démarre pas	Puissance fournie insuffisante	Vérifiez que l'alimentation principale est branchée et fournit le courant requis
	L'interrupteur d'alimentation n'a pas été allumé	Vérifiez que l'appareil est branché et allumé
	La prise et/ou le câble sont endommagés	Appelez un agent de service ou un technicien qualifié pour remplacer
	L'interrupteur marche/arrêt est défectueux	Appelez un agent de service ou un technicien qualifié pour remplacer
	Câblage interne défectueux	Appelez un agent de service ou un technicien qualifié pour remplacer
	Interrupteur de surcharge thermique déclenché	Laissez l'unité de filtrage refroidir pendant au moins 45 minutes, puis réinitialisez l'interrupteur de surcharge thermique
La pompe s'arrête pendant le processus de filtrage	Interrupteur de surcharge thermique déclenché	Laissez refroidir le filtre pendant au moins 45 minutes, puis réinitialisez l'interrupteur de surcharge thermique. Éteignez
	Le papier filtre est sale ou mal installé	la pompe du filtre. Laissez l'huile refroidir, puis videz le bac. Vérifiez qu le papier filtre est propre et correctement installé.Remplissez le bac et redémarrez le processus.
La pompe démarre et s'arrête brusquement	Interrupteur de surcharge thermique déclenché	Laissez l'unité de filtrage refroidir pendant au moins 45 minutes, puis réinitialisez l'interrupteur de surcharge thermique
	La pompe est bloquée ou le câblage est desserré	Appelez un agent de service ou un technicien qualifié pour remplacer
	Le moteur est en panne	Appelez un agent de service ou un technicien qualifié pour remplacer
Le pompage est erratique	Le papier filtre est mal installé	Vérifiez si le papier filtre est correctement installé, dans l'ordre décrit dans le dessin
	Le raccord du tuyau du filtre est mal installé	Vérifiez que le raccord du tuyau du filtre est bien serré et sécurisé
L'huile ne retourne pas dans la marmite	Le tuyau du filtre est obstrué par des débris	Tuyau transparent
	Papier filtre obstrué Grattez l'excès de sédiments ou remplacez le papier filtre
	Aspiration du bac à filtre bloqué	Utilisez un fil fin et flexible pour déboucher le tube
