GEBRUIKSAANWIJZING LYC-55L-EU Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

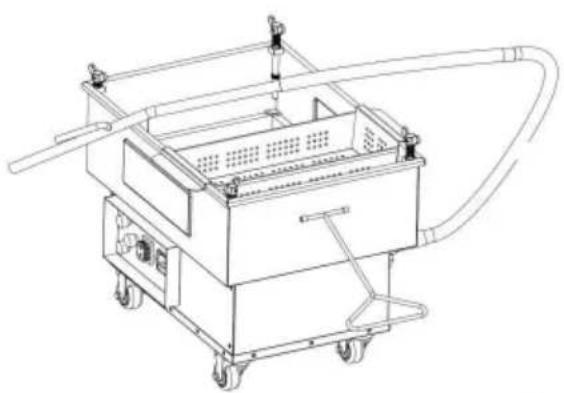

FILTER VOOR OLIEFRITUURPAN

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.
	Compliance is een EG-veiligheidscertificering.
	CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen nietweggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor recycling van elektrische en elektronische apparaten

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING

KAN ERNSTIG LETSEL OF DE DOOD VEROORZAKEN.

PROBEER NIET DEZE APPARATUUR TE ONDERHOUDEN TENZIJ U EEN

ERKEND ELEKTRICIEN OF OPGELEIDE ONDERHOUDSAPPARAAT.

- Omdat deze apparatuur gebruikmaakt van hoge spanning, mag deze alleen worden geïnstalleerd en onderhouden door een erkende elektricien of getrainde servicemonteur. Proberen te installeren of Zelf de apparatuur onderhouden kan ernstige, mogelijk dodelijke gevolgen hebben

verwondingen. • Als u een elektrische schok voelt bij het aanraken van de apparatuur, schakel dan de stroom uit onmiddellijk (trek de kabel eruit of zet de stroomonderbreker uit) en bel een getrainde reparateur repareren. Als u dit niet doet, kan dit leiden tot ernstig, mogelijk dodelijk letsel. • Zet de aan/uit-schakelaar altijd uit wanneer het apparaat niet wordt gebruikt. • Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of een montageset.

verkrijgbaar bij de fabrikant of diens serviceagent.

WAARSCHUWING

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan leiden tot:

materiële schade, letsel of overlijden. Lees de installatie-, bedienings- en

Lees de onderhoudsinstructies grondig door voordat u dit apparaat installeert of onderhoudt.

LET OP: Deze apparatuur is niet bedoeld voor gebruik door personen (inclusief

kinderen) met verminderde fysieke, sensorische of mentale vermogens, of een gebrek aan

ervaring en kennis, tenzij zij onder toezicht of instructie zijn geplaatst

betreffende het gebruik van de apparatuur door een persoon die verantwoordelijk is voor de veiligheid ervan.

LET OP: Kinderen moeten onder toezicht staan om te voorkomen dat ze met de

apparatuur.

LET OP: Deze apparatuur is bedoeld voor commercieel gebruik.

toepassingen, bijvoorbeeld in keukens van restaurants, kantines, ziekenhuizen en in commerciële ondernemingen zoals bakkerijen, slagerijen, enz., maar niet voor voortdurende massaproductie van voedsel.

LET OP: Deze modellen zijn ontworpen, gebouwd en verkocht voor

alleen voor commercieel gebruik. Als deze modellen zo worden gepositioneerd dat de algemene Om ervoor te zorgen dat het publiek de apparatuur kan gebruiken, moet u ervoor zorgen dat waarschuwingen, voorzorgsmaatregelen en bedieningsinstructies duidelijk bij elke unit worden geplaatst, zodat ledereen die de apparatuur gebruikt, zal deze op de juiste manier gebruiken en geen letsel toebrengen. zichzelf of de apparatuur beschadigen.

LET OP: Dit apparaat is uitsluitend bedoeld voor professioneel gebruik en moet

bediend door volledig opgeleid en gekwalificeerd personeel.

Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.

WAARSCHUWING

ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN KAN OPTREDEN ALS DE JUISTE

VOORZORGSMAATREGELEN WORDEN NIET GEVOLGD

- GEBRUIK HET NIET als de filterpan niet volledig droog en vrij van water is druppels.

Vul de filterpan NIET te vol. • Gebruik GEEN

waterstralen om deze apparatuur schoon te maken. Dit zal het apparaat beschadigen en de garantie ongeldig maken.

- GEBRUIK het netsnoer NIET als riem om het apparaat te verplaatsen. • PROBEER NIET om dit apparaat te verplaatsen of hete vloeistoffen uit het apparaat te halen.

van de ene container naar de andere wanneer de unit op bedrijfstemperatuur is of gevuld met hete vloeistoffen.

- Laat het apparaat NIET onbeheerd achter tijdens het aftappen of bijvullen. met olie/bakvet.

VEVOR aanvaardt geen aansprakelijkheid voor productstoringen in de gebeurtenis die:

• De instructies in deze handleiding zijn niet correct opgevolgd.
• Het frame van de frituurpan is aangepast door onbevoegd personeel.
• Er worden niet-originele reserveonderdelen gebruikt.

BEWAAR DEZE INSTRUCTIES

PRODUCTPARAMETERS

MODEL	Spanning	PLUG	Tankvulcapaciteit(MAXIMAAL)
LYC-18L wisselstroom 120V 60Hz		ONS	16L
LYC-18L-EU AC220-240V 50Hz		EU	16L
LYC-38L wisselstroom 120V 60Hz		ONS	38L
LYC-38L-EU AC220-240V 50Hz		EU	38L
LYC-55L AC120V 60Hz		ONS	52L
LYC-55L-EU AC220-240V 50Hz		EU	52L

Optionele uitrusting

EEN. LYC-18LÿLYC-18L-EU:

stroomkabel*1, filter*1, drukschermframe*1, olie-overdrachtsbovenkant*1, gaashaak*1, filterkamerversterking*4, siliconen pad*1, filterpapier*2, primair filter*1, kraan*1, waterleiding*2, aan/uit-schakelaar*1, rood kanaal*1, groen kanaal*1, beschermer*1, zekering*1

B.LYC -38L, LYC-38L-EU, LYC-55L, LYC-55L-EU:

stroomkabel*1, filter*1, drukschermframe*1, olie-overdrachtsbovenkant*1, gaashaak*1, filterkamerversterking*4, siliconen pad*1, filterpapier*2, primair filter*1, kraan*1, klep*1, waterlint*2, aan/uit-schakelaar*1, rood kanaal*1, groen kanaal*1, beschermer*1, zekering*1

INSTELLINGEN

Haal het oliefilter uit de verpakking en zorg ervoor dat alle beschermende onderdelen intact zijn verpakkingen, plastic en resten worden van de oppervlakken gereinigd. Leg Leg alle onderdelen van het oliefilter op de vloer, zodat ze klaar zijn voor montage Voor de montage hebt u een inbussleutel nodig.

Voor model LYC-18LÿLYC-18L-EU:

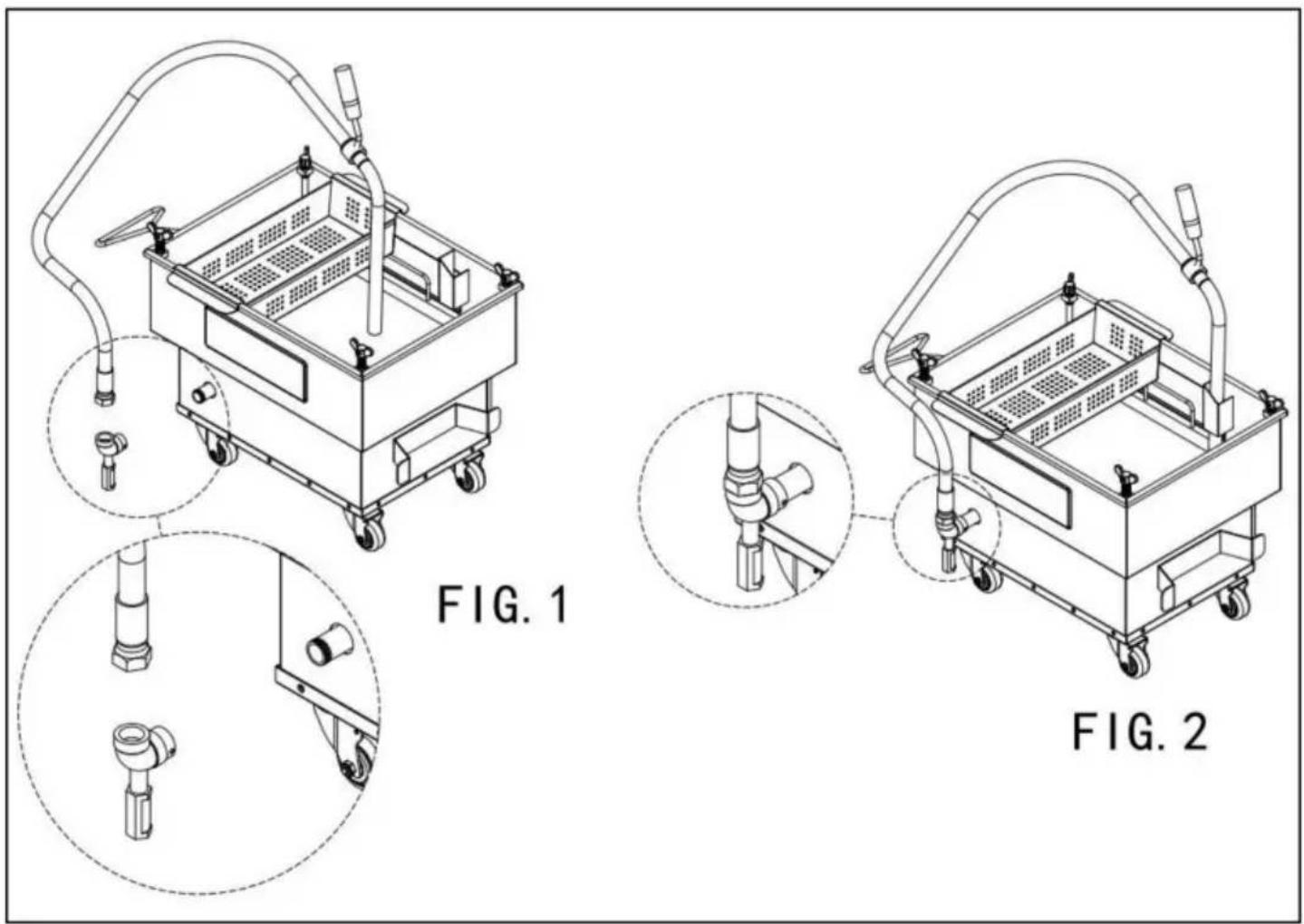

STAP 1: Monteer het oliepistool correct op de hoofdbehuizing zoals afgebeeld op de foto.

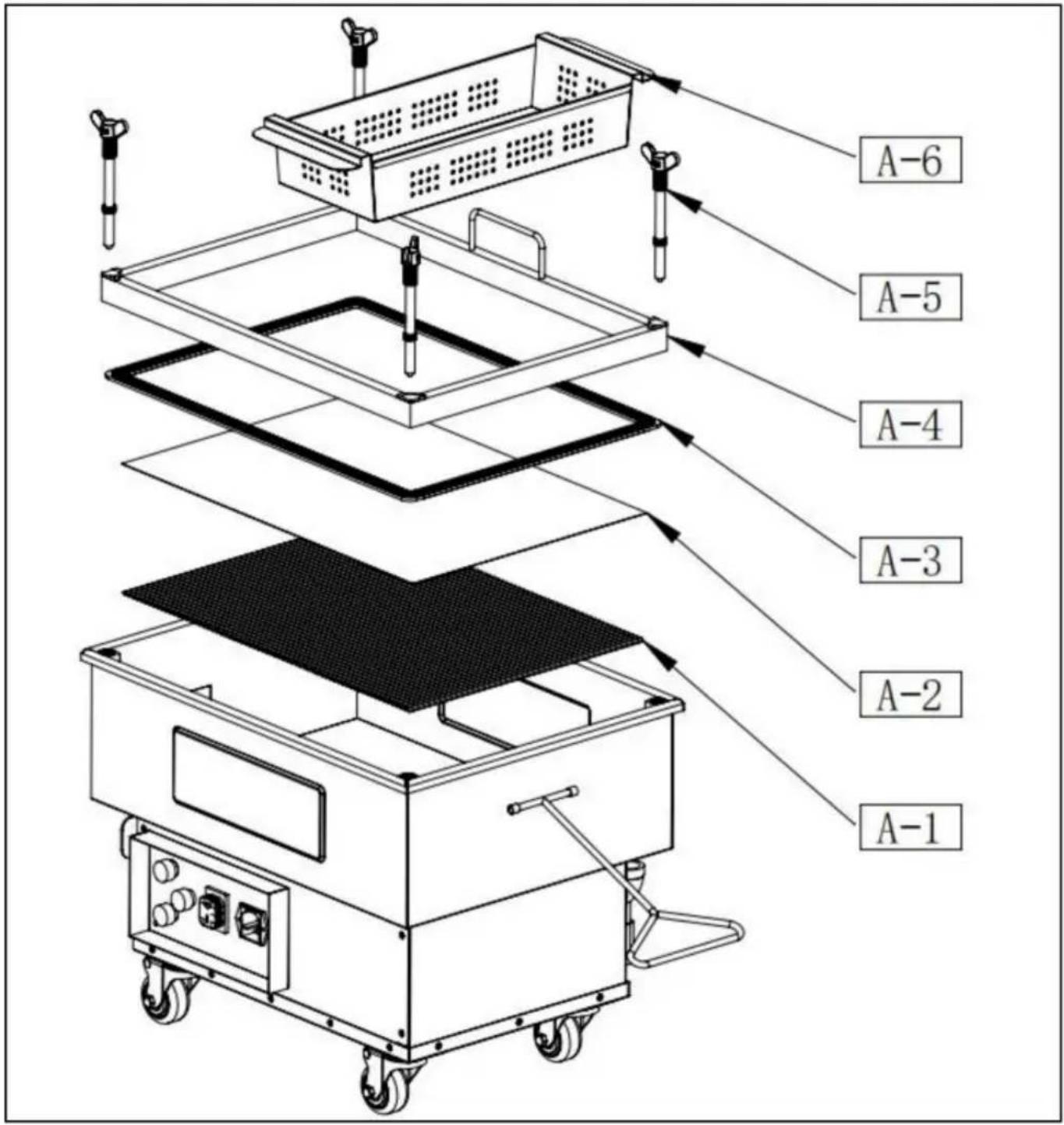

STAP 2: Doe het filterpapier, de siliconen afdichtingsring in de pan en vervolgens de rechthoekig roestvrijstalen frame om de siliconen afdichtring te bedekken, vervolgens filternet en draai de schroeven vast.

Let op: Het moet worden geïnstalleerd in de volgorde zoals aangegeven in de afbeelding, en het filter papier (A-2) moet bovenop het filter (A-1) worden geïnstalleerd, anders werkt de machine niet. werkt mogelijk niet en is leeg.

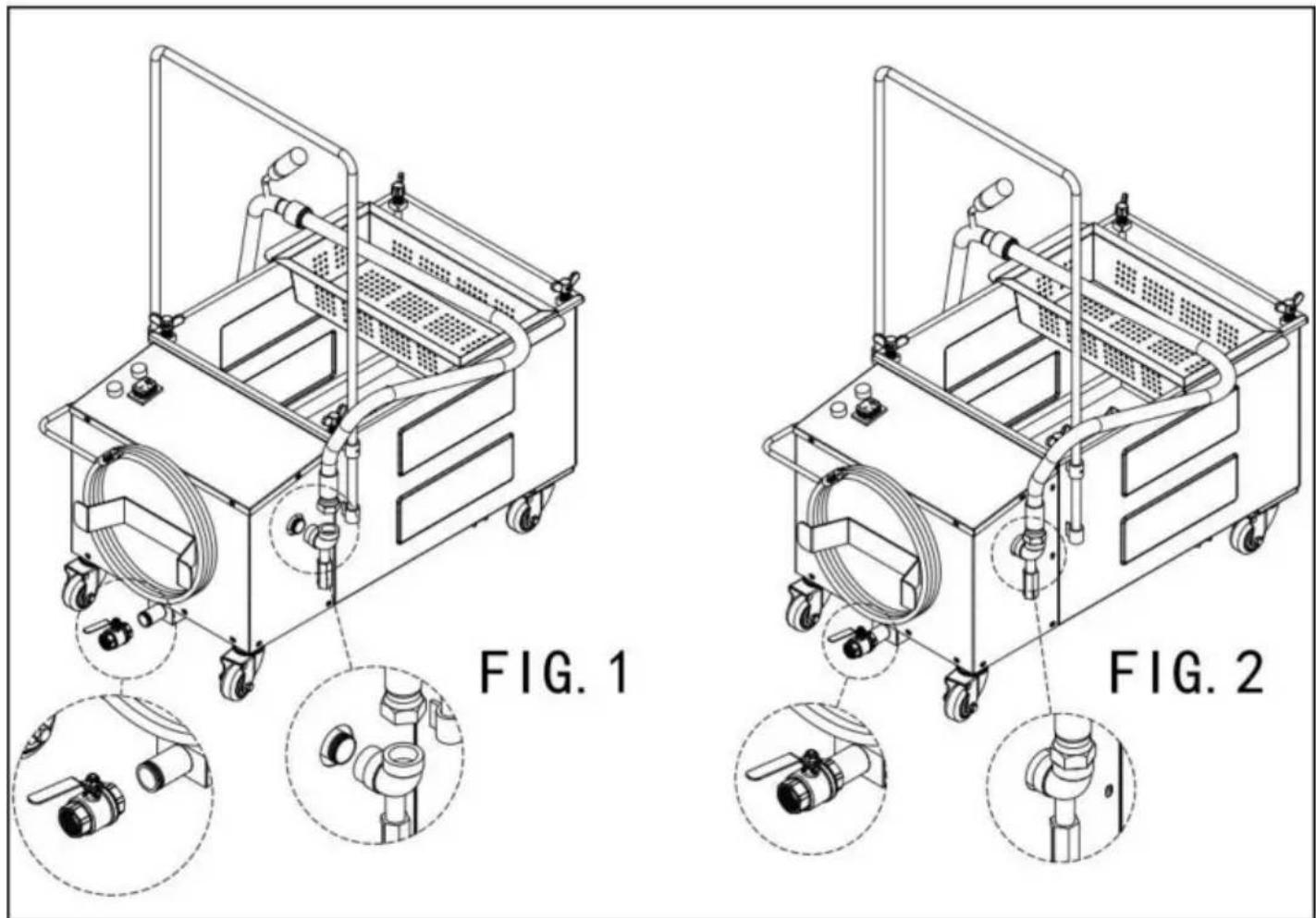

Voor model LYC-38L, LYC-38L-EU, LYC-55L, LYC-55L-EU: STAP 1: Monteer het oliepistool correct op de hoofdbehuizing, zoals weergegeven in de afbeelding hierboven.

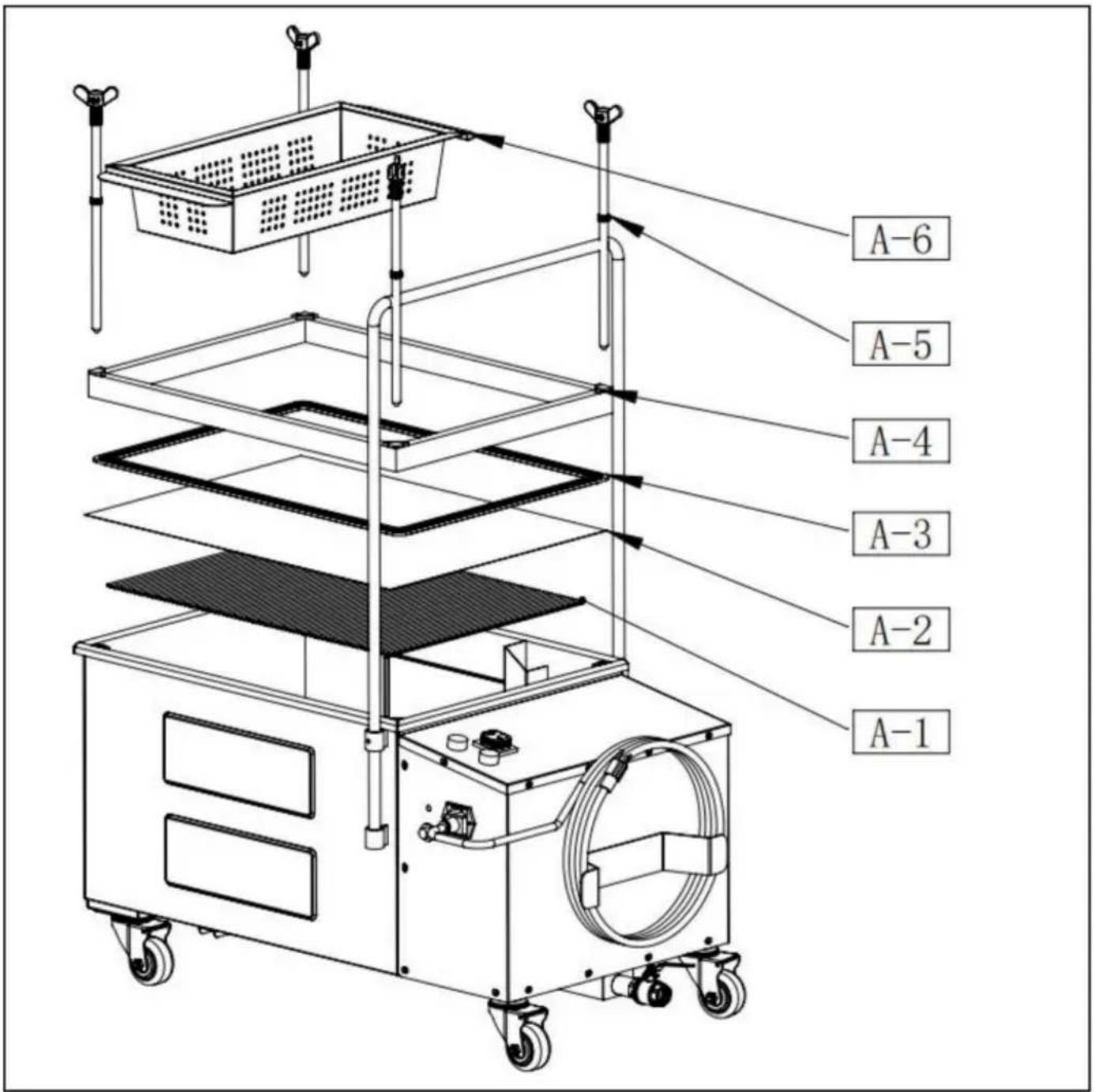

STAP 2: Doe het filterpapier, de siliconen afdichtingsring in de pan en vervolgens de rechthoekig roestvrijstalen frame om de siliconen afdichtring te bedekken, vervolgens filternet en draai de schroeven vast.

Let op: Het moet worden geïnstalleerd in de volgorde zoals aangegeven in de afbeelding, en het filter papier (A-2) moet bovenop het filter (A-1) worden geïnstalleerd, anders werkt de machine niet. werkt mogelijk niet en is leeg.

1. Zorg ervoor dat het filterpapier vers is en goed op zijn plaats zit. Raadpleeg de instructies als U moet het filterpapier vervangen of installeren.
2. Zorg ervoor dat de filtermachine is aangesloten en UIT staat, en dat de olie wordt afgetapt. klep op het oliepistool en de hoofdbehuizing (model LYC-38L)
   LYC-38L-EU, LYC-55L, LYC-55L-EU) staat in de stand "UIT".
3. Open de frituurpan en bevestig het verlengstuk van de afvoerklep.
4. Plaats de voorkant van de filtermachine onder het verlengstuk van de afvoerklep van de frituurpan.
5. Zet de schakelaar van de frituurpan op UIT.
6. Open de aftapkraan op de frituurpan en laat de olie uit de frituurpan in het filter lopen machine.
7. Draai de filterslang van de machine in de houder op het apparaat en draai de filtermachine AAN terwijl de olie in de machine stroomt.
8. Laat de machine de olie door het papier pompen en deze terug in de machine pompen. machine totdat de olie gefilterd is.
9. Zodra alle olie uit de frituurpan is gelopen en door de filter is gefilterd,
   Zet het apparaat UIT en sluit de aftapkraan op de friteuse.
10. Verplaats de slang van de filtermachine van de machine naar de frituurpan en draai de machine weer aan.
11. Doe de olie terug in de frituurpan en laat de filtermachine 10-15 seconden draaien nadat er geen olie meer door de slang komt.
12. Voor extra veiligheid van de filterbuis, tilt u de buis op tot verticale positie en Open de aftapkraan aan de onderkant van de buis om het residu grondig te filteren olie, anders wordt het vast en raakt de leiding verstopt.

WAARSCHUWING: VUL HET FILTER VAN DE FRITEUSE NIET TE VEEL.

REINIGING & ONDERHOUD

WAARSCHUWING: ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN KAN OPTREDEN ALS

DE JUISTE VOORZORGSMAATREGELEN WORDEN NIET GEVOLGD

- De stroomvoorziening moet worden losgekoppeld voordat er onderhoud, reparaties of reparaties worden uitgevoerd. het schoonmaken van deze

machine. • Pomp GEEN water door het filterpompsysteem. De pomp werkt met oliesmering en water beschadigen de pomp. • Probeer NIET om de

filtermachine van de vloer te tillen om deze schoon te maken. Lichamelijk letsel kan voorkomen.

- Probeer NIET om water door de pomp te laten circuleren. Interne roest in de pomp zal voorkomen.

- GEBRUIK het apparaat NIET als opstapje voor het schoonmaken of om toegang te krijgen tot de ventilatieopeningen. kap. Ernstig letsel kan het gevolg zijn van uitglijden, struikelen of contact met hete vloeistoffen. • Als het meegeleverde netsnoer of stopcontact beschadigd is, MOET het worden vervangen door een erkende technicus van het service- en onderdelenbedrijf om gevaar te voorkomen.

OPMERKING: Volg deze reinigingsinstructies voordat u het apparaat voor de eerste keer gebruikt.

OPMERKING: Het filter voor het verkorten moet DAGELIJKS worden gereinigd. Als u dit niet doet, vervalt de garantie. garantie.

OPMERKING: De inhoud van de kruimelopvangbak en de filterpan van elk filtersysteem moet aan het einde van elke dag in een brandwerende container worden geleegd. Sommige voedseldeeltjes kunnen kunnen spontaan ontbranden als ze in bepaalde soorten olie of bakvet worden geweekt.

OPMERKING: Het wordt aanbevolen om dit apparaat te laten inspecteren door een gekwalificeerd servicebedrijf. technicus jaarlijks controleren op goede prestaties en werking.

DAGELIJKSE SCHOONMAAK

1. Koppel de filterslang los en laat het water weglopen.
2. Koppel de filterbuis los en zet de pomp 3-5 seconden aan om het vet eruit te persen.
   pomp. Als u dit niet doet, raakt de pomp of slang verstopt met bakvet.
3. Haal de stekker van het bakvetfilter uit het stopcontact.

4. Verwijder de filterbuis en de klemconstructie.

5. Draai de vleugelmoeren op de filterklemconstructie los om het filterpapier van het filter te verwijderen bord.

6. Gooi het gebruikte papier weg; was de filterplaat en spoel deze grondig af met heet water; droog Goed.
7. Verwijder en was de tank. Spoel en droog grondig.
8. Plaats de tank terug op het filter.
9. Was de klemconstructie, spoel af met heet water en droog goed. Voor model LYC-38L
   LYC-38L-EUÿLYC-55LÿLYC-55L-EU, er zit een aftapkraan aan de onderkant van de hoofdbehuizing om het residu vrij te maken. Sluit de afvoerklep tijdens het filteren en open na het afspoelen met heet water.
10. Plaats het filterpapier terug op de buis en klemconstructie en installeer het in de tank.

FILTERPAPIER VERVANGEN

1. Zorg ervoor dat de machine UIT staat en dat er olie in de frituurpan is gedaan
2. Draai de 4 klemmen los die het filterpapierframe naar beneden drukken.
3. Verwijder het metalen frame en indien nodig het gebruikte filterpapier.
4. Plaats een nieuw vel filterpapier in de filterpan.
5. Meet 226 gram filterpoeder af en verdeel het gelijkmatig over het papieroppervlak.
6. Plaats het metalen frame over de pakking en het filterpapier.
7. Plaats de 4 klemmen terug en zorg ervoor dat het filterpapier stevig op zijn plaats zit.

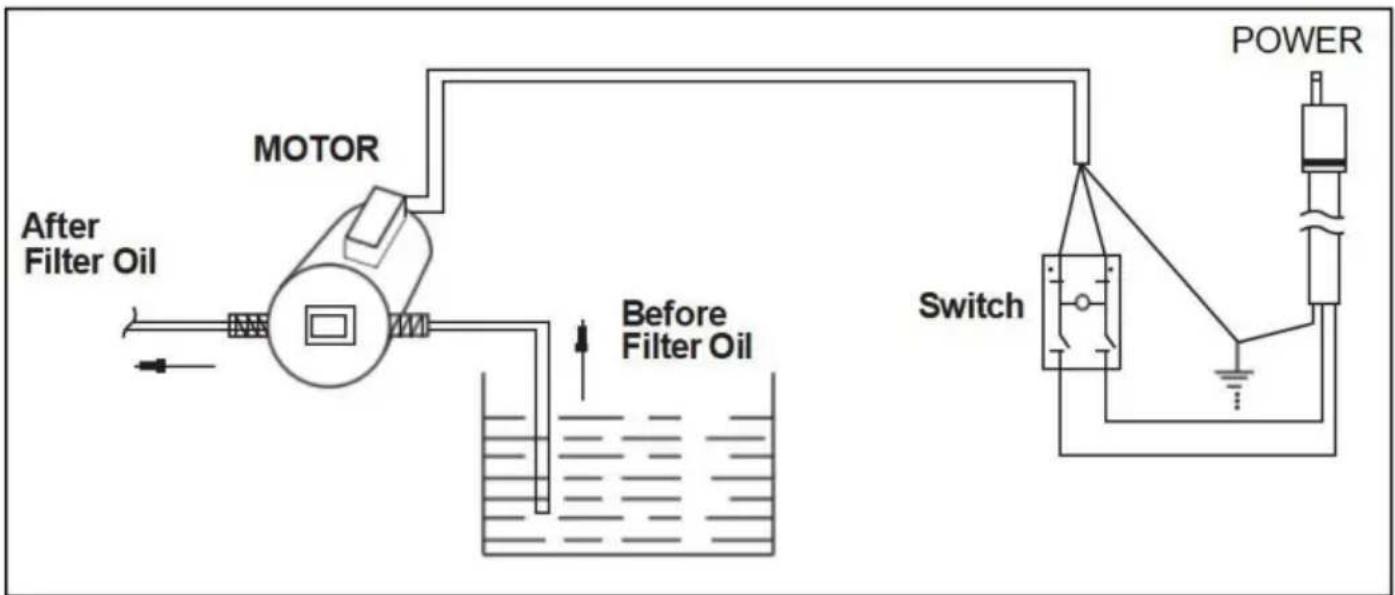

ELEKTRISCH SCHEMA

PROBLEEMOPLOSSING

WAARSCHUWING: ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN KAN OPTREDEN ALS

DE JUISTE VOORZORGSMAATREGELEN WORDEN NIET GEVOLGD

• De stroomtoevoer moet worden losgekoppeld voordat u onderhoud pleegt aan dit apparaat of het apparaat schoonmaakt.
• Als het meegeleverde netsnoer of stopcontact beschadigd is, MOET dit worden vervangen door een erkende technicus van het service- en onderdelenbedrijf om gevaar te voorkomen.

PROBLEEM OORZAAK		REMEDIE
Pomp start niet	Onvoldoende geleverd vermogen	Controleer of de hoofdvoeding is aangesloten en de vereiste stroom levert
	De aan/uit-schakelaar is niet ingeschakeld	Controleer of het apparaat is aangesloten en ingeschakeld
	Stekker en/of kabel zijn beschadigd	Bel een serviceagent of een gekwalificeerde technicus om te vervangen
	Aan/uit-schakelaar is defect	Bel een serviceagent of een gekwalificeerde technicus om te vervangen
	Defecte interne bedrading Bel	een serviceagent of een gekwalificeerde technicus om vervangen
	Thermische overbelastingsschakelaar geactiveerd de thermische overbelastingsschakelaar	Laat de filterunit ten minste 45 minuten afkoelen en reset vervolgens
Pomp stopt tijdens filterproces	Thermische overbelastingsschakelaar geactiveerd de thermische overbelastingsschakelaar. Zet de	Laat de filterunit ten minste 45 minuten afkoelen en reset vervolgens
	Filterpapier is vuil of verkeerd geplaatst	filterpomp uit. Laat de olie afkoelen en leeg vervolgens de pan. Controleer of het filterpapier schoon is en goed is geïnstalleerd. Vul de pan opnieuw en start het proces opnieuw.
Pomp start en stopt abrupt	Thermische overbelastingsschakelaar geactiveerd de thermische overbelastingsschakelaar	Laat de filterunit ten minste 45 minuten afkoelen en reset vervolgens
	Pomp is geblokkeerd of bedrading zit los	Bel een serviceagent of een gekwalificeerde technicus om te vervangen
	Motor is kapot	Bel een serviceagent of een gekwalificeerde technicus om te vervangen
Pompen is foutief	Filterpapier is niet correct geïnstalleerd	Controleer of het filterpapier correct is geïnstalleerd, in de volgorde zoals beschreven in de tekening
	Filterslangaansluiting is verkeerd geïnstalleerd	Controleer of de aansluiting van de filterslang goed vastzit en zeker
Olie wordt niet terug in de frituurpan gegoten	De filterslang is verstopt met vuil	Doorzichtige slang
	Verstopt filterpapier Schraap het	overtollige sediment eraf of vervang het filterpapier
	Filterpan zuigkracht verstopte buis te ontstoppen	Gebruik een dunne, flexibele draad om de

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

Pooledas Groep Ltd

Preston, Verenigd Koninkrijk

EC-REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China
