BRUKSANVISNING LYC-55L-EU Vevor

Teknisk support och e-garanticertifikat www. vevor. se/support

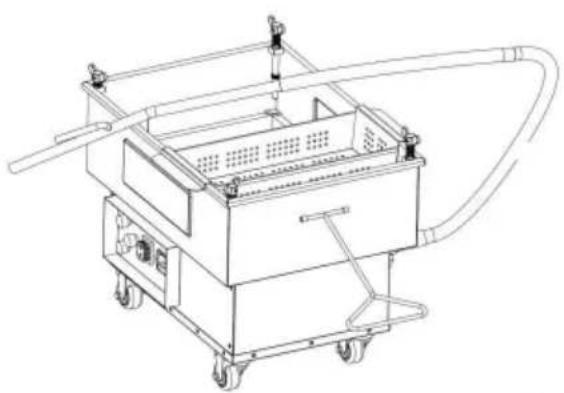

OLJEFRITISK FILTER

MODEL: LYC-18LÿLYC-18L-EUÿLYC-38L LYC-38L-EU, LYC-55L, LYC-55L-EU

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

OLJEFRITISK FILTER

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www. vevor. se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	Överensstämmelse är en EG-säkerhetscertifiering.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet2012/19/EG. Symbolen som visar en softunna på hjul korsadindikerar att produkten kräver separat sophämtning iEuropeiska unionen. Detta gäller produkten och alla tillbehörmärkt med denna symbol. Produkter märkta som sådana kanske inte är detkasseras med vanligt hushållsavfall, men måste tas till eninsamlingsställe för återvinning av elektriska och elektroniska apparater

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING

KAN ORSAKA ALLVARLIG SKADA ELLER DÖDSFALL.

FÖRSÖK INTE SERVICE DENNA UTRUSTNING OM DU INTE ÄR EN LICENSIERAD ELEKTRIKER ELLER UTBILDAD SERVICER.

- Eftersom denna utrustning använder högspänning bör den endast installeras och servas av en auktoriserad elektriker eller utbildad servicetekniker. Försöker installera eller service på utrustningen själv kan leda till allvarliga, potentiellt dödliga skador.

Stäng av strömmen om du känner en elektrisk stöt när du rör vid utrustning omedelbart (dra i sladden eller stäng av strömbrytaren) och ring en utbildad servicetekniker för reparera. Underlåtenhet att göra det kan resultera i allvarliga, potentiellt dödliga skador.

- Stäng alltid av strömbrytaren när utrustningen inte används. • Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller enhet tillgänglig från tillverkaren eller dess serviceombud.

WARNING

Felaktig installation, justering, ändring, service eller underhåll kan orsaka egendomsskada, personskada eller dödsfall. Läs installationen, driften och underhållsinstruktioner noggrant innan du installerar eller servar denna utrustning.

WARNING: Denna utrustning är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte har fått handledning eller instruktion angående användning av utrustningen av en person som är ansvarig för deras säkerhet.

WARNING: Barn bör övervakas för att undvika att leka med utrustning.

WARNING: Denna utrustning är avsedd att användas för kommersiellt bruk applikationer, till exempel i kök på restauranger, matsalar, sjukhus och i kommersiella företag som bagerier, slakterier etc., men inte för kontinuerlig massproduktion av livsmedel.

WARNING: Dessa modeller är designade, byggda och säljs för

endast kommersiellt bruk. Om dessa modeller är placerade så det allmänna allmänheten kan använda utrustningen, se till att varningar, varningar och bruksanvisningar är tydligt uppsatta nära varje enhet så att alla som använder utrustningen kommer att använda den på rätt sätt och inte skada sig sig själva eller skada utrustningen.

WARNING: Denna apparat är endast avsedd för professionell användning och bör vara det drivs av fullt utbildad och kvalificerad personal. Denna apparat är endast avsedd för inomhusbruk.

WARNING

ALLVARLIG SKADA ELLER EGENDOMSSKADA KAN OPSTA OM RIKTIGT

FÖRSIKTIGHETSÅTGÄRDER FÖLJS INTE

• ANVÄND INTE om filterkärlet inte är helt torrt och fritt från vatten droppar.
• Överfyll INTE filterkärlet. • ANVÄND

INTE vattenstrålar för att rengöra denna utrustning. Att göra så kommer skada enheten och ogiltigförklara garantin.

- ANVÄND INTE den elektriska sladden som ett koppel för att flytta apparaten.

Försök INTE att flytta denna apparat eller överföra varma vätskor från en behållare till en annan när enheten är i drifttemperatur eller fylld med heta vätskor.

- Lämna INTE apparaten utan uppsikt när den töms eller fylls på med olja/fett.

VEVOR tar inte ansvar för produktfel i händelse som:

• Instruktionerna i denna bruksanvisning har inte följts korrekt.
• Okvalificerad personal har justerat fritösens ram.
• Icke originalreservdelar används.

SPARA DESSA INSTRUKTIONER

PRODUKTPARAMETRAR

MODELL	Spänning	PLUGG	Tankfyllningskapacitet (MAX.)
LYC-18L AC120V 60Hz		USA	16L
LYC-18L-EU AC220-240V 50Hz		EU	16L
LYC-38L AC120V 60Hz		USA	38L
LYC-38L-EU AC220-240V 50Hz		EU	38L
LYC-55L AC120V 60Hz		USA	52L
LYC-55L-EU AC220-240V 50Hz		EU	52L

Tillvalsutrustning

A. LYC-18L, LYC-18L-EUÿ

nätsladd*1, filter*1, tryckskärmsram*1, oljeöverföringstopp*1, nätkrok*1, filterkammarförstärkning*4, silikonkudde*1, filterpapper*2, primärfilter*1, kran*1, vattentejp*2, strömbrytare*1, röd kanal*1, grön kanal*1, skydd*1, säkring*1

B. LYC-38L, LYC-38L-EU, LYC-55L, LYC-55L-EU:

nätsladd*1, filter*1, tryckskärmsram*1, oljeöverföringstopp*1, nätkrok*1, filterkammarförstärkning*4, silikonkudde*1, filterpapper*2, primärfilter*1, kran*1, ventil*1, vattentejp*2, strömbrytare*1, röd kanal*1, grön kanal*1, skydd*1, säkring*1

INSTÄLLNING

Ta bort oljefiltret ur förpackningen, se till att allt skyddar förpackningar, plast och rester rengörs från dess ytor. Lägga ut alla komponenter i oljefiltret på golvet för att vara redo för monterin Du behöver en insexnyckel för att hjälpa dig med monteringsprocessen.

För modell LYC-18L, LYC-18L-EU:

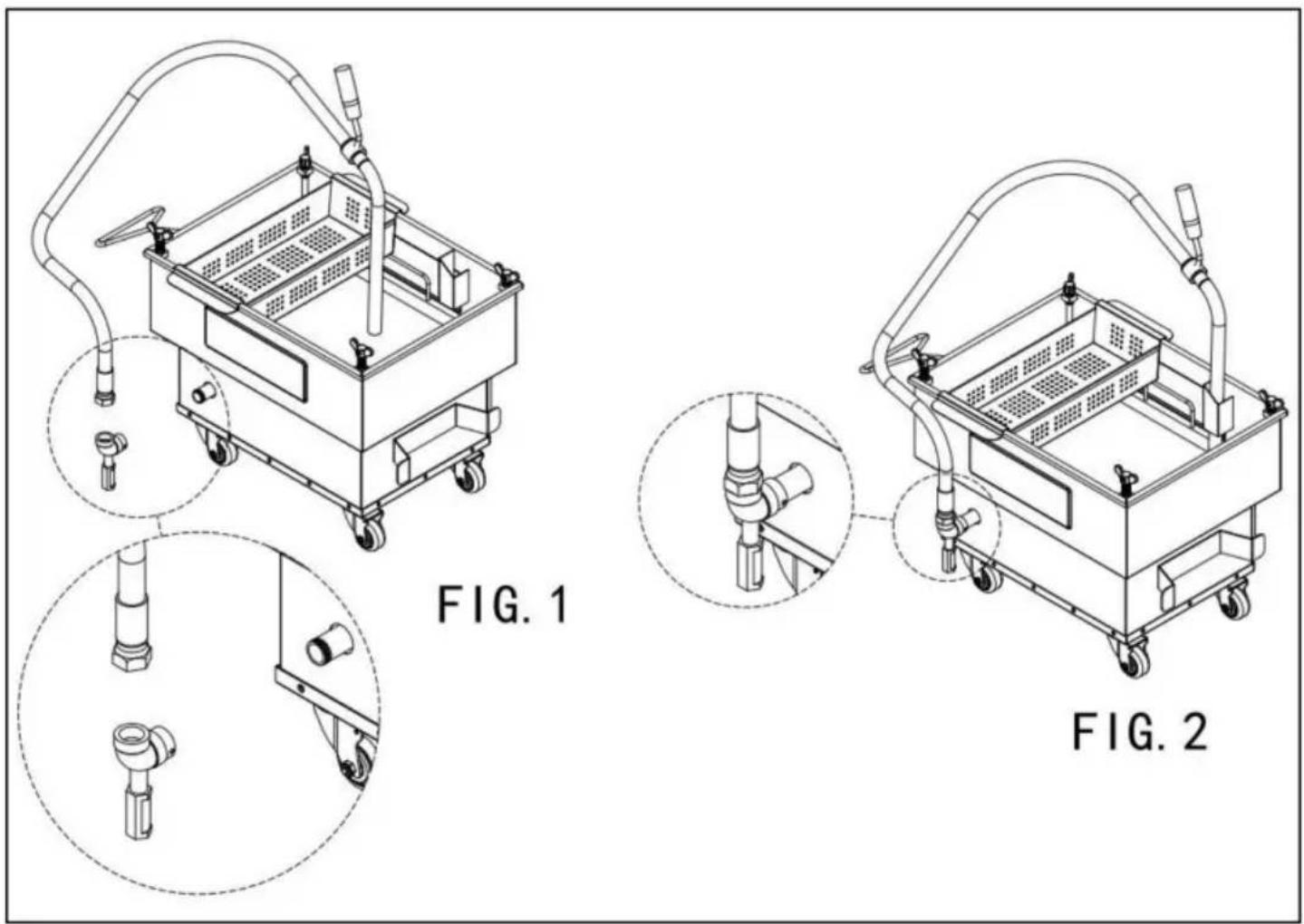

STEG 1: Montera oljepistolen till huvudhuset korrekt enligt bilden på bilden.

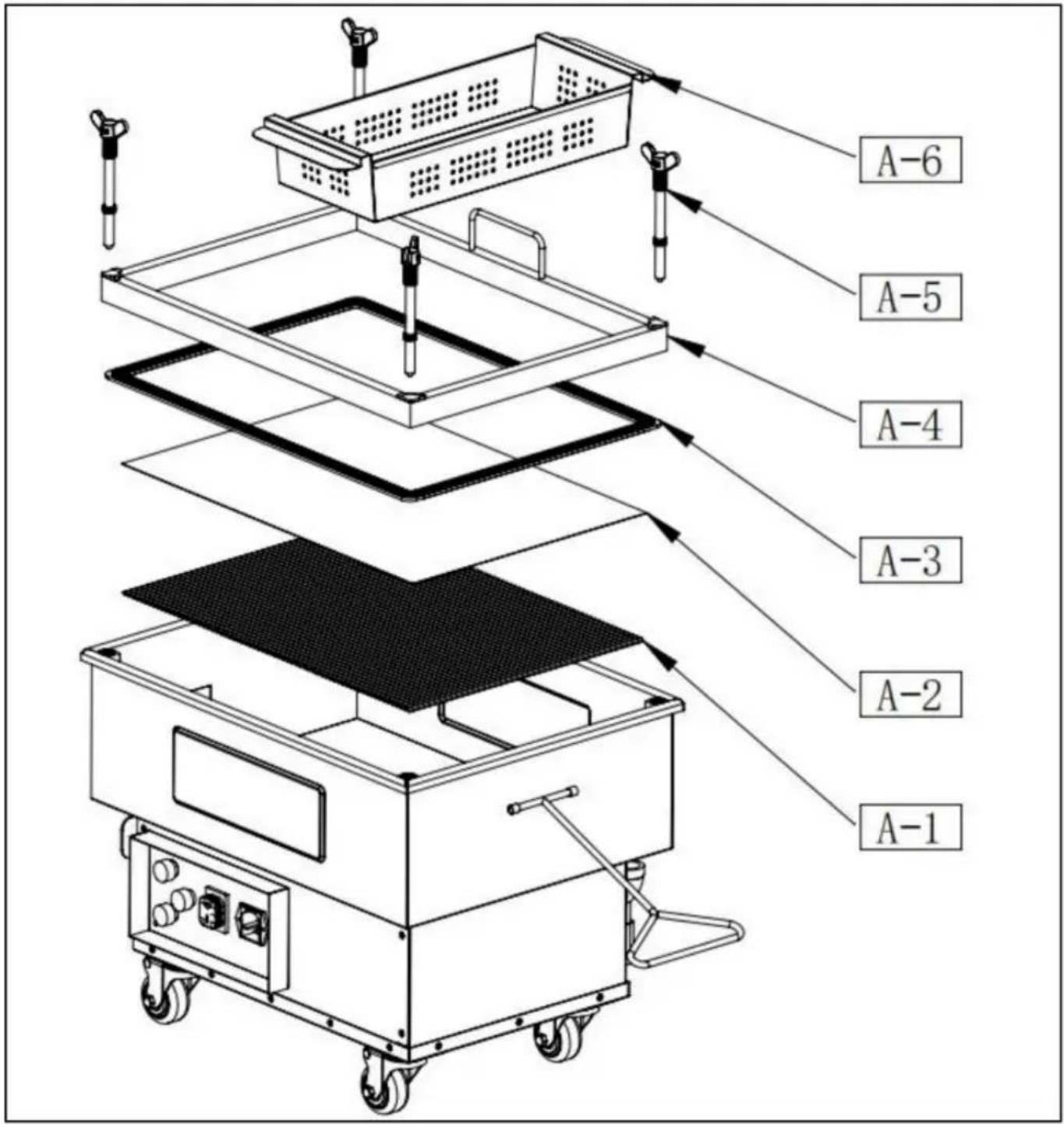

STEG 2: Sätt filterpapperet, silikontätningsringen i pannan och sedan rektangulär ram i rostfritt stål för att täcka silikontätningsringen, sedan filtrera nätet och dra åt skruvarna.

Varning: Det måste installeras i den ordning som visas i figuren och filtret papperyr A-2ÿ måste installeras ovanpå filtret (A-1), annars måste maskinen kanske inte fungerar och är tom.

A-5:filterkammare förstärkning

A-3:silikonkudde A-4:tryckskärmsram

A-6: primärfilter

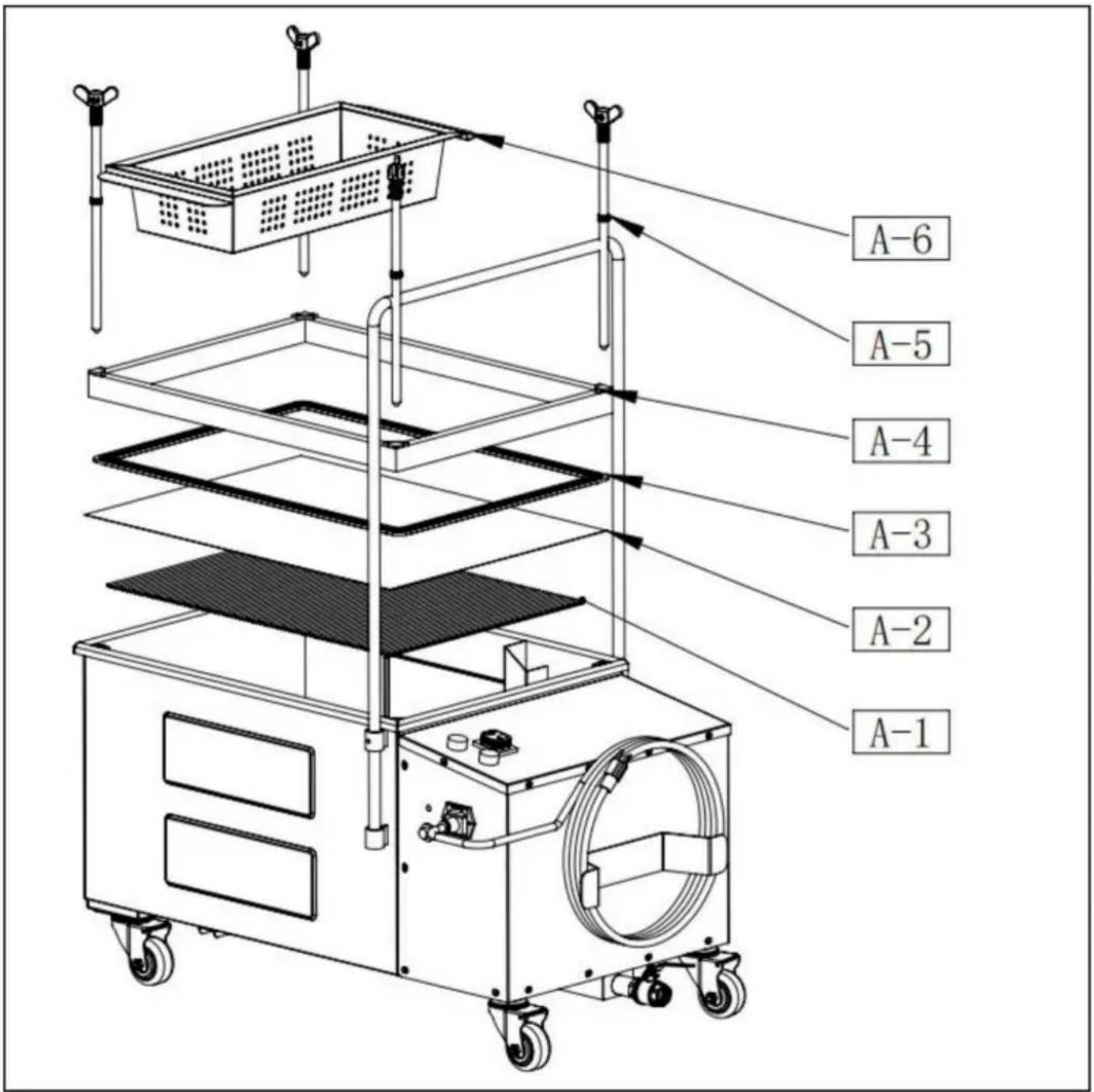

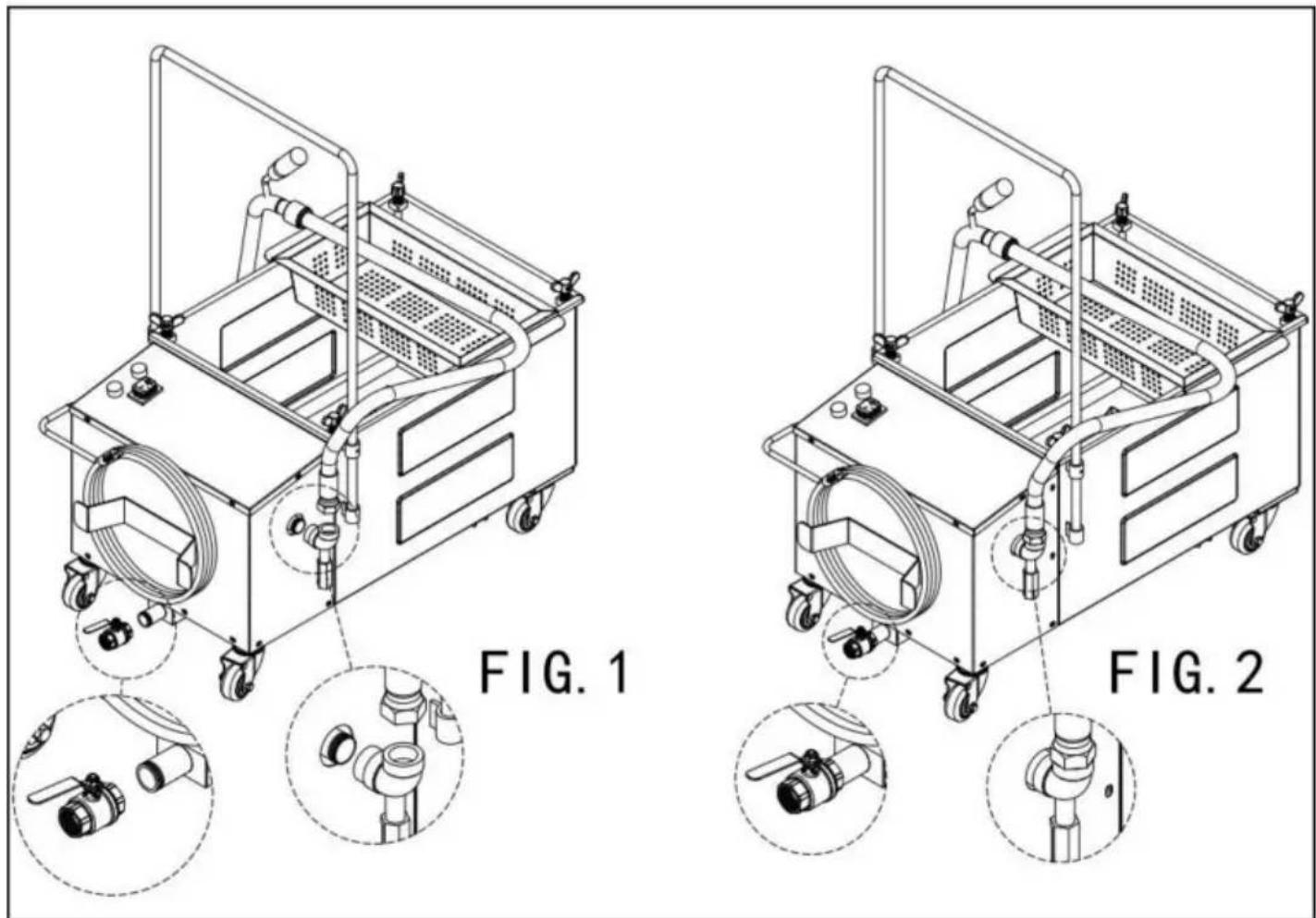

För modell LYC-38LÿLYC-38L-EUÿLYC-55LÿLYC-55L-EUÿ STEG 1: Montera oljepistolen korrekt i huvudhuset, som visas på bilden ovan.

STEG 2: Sätt filterpapperet, silikontätningsringen i pannan och sedan rektangulär ram i rostfritt stål för att täcka silikontätningsringen, sedan filtrera nätet och dra åt skruvarna.

Varning: Det måste installeras i den ordning som visas i figuren och filtret papperyr A-2ÿ måste installeras ovanpå filtret (A-1), annars måste maskinen kanske inte fungerar och är tom.

A-5:filterkammare förstärkning

A-3:silikonkudde A-4:tryckskärmsram

A-6: primärfilter

ANVÄND FÖRSIKTIGHET:

1. Se till att filterpapperet är färskt och på rätt plats. Se instruktioner om du behöver byta ut eller installera filterpapperet.
2. Se till att du har filtermaskinen inkopplad och avstängd, oljetömning ventil på oljepistolen och huvudhuset (modell LYC-38L
   LYC-38L-EUÿLYC-55LÿLYC-55L-EU) är i läge "AV".
3. Öppna din fritös och fäst avtappningsventilens förlängning.
4. Placera framsidan av filtermaskinen under fritösens dräneringsventilförlängning.
5. Stäng AV strömbrytaren för fritösen.
6. Öppna avtappningsventilen på fritösen och låt frityrgrytans olja rinna in i filtret maskin.
7. Med filtermaskinens slang placerad i sitt hölster på maskinen, vrid på filtermaskinen PÅ när oljan rinner in i maskinen.
8. Låt maskinen pumpa oljan genom papperet och cykla tillbaka den in i papperet maskinen tills oljan har filtrerats.
9. När all olja har runnit ut från fritösen och har filtrerats genom maskinen, stäng AV maskinen och stäng avtappningsventilen på fritösen.
10. Flytta filtermaskinens slang från maskinen och in i frityrgrytan och vrid på maskinen igen.
11. Häll tillbaka oljan till fritösen och låt filtermaskinen gå i 10-15 sekunder efter att det inte kommer mer olja genom slangen.
12. För ökad säkerhet för filterröret, vänligen lyft röret till vertikalt läge och öppna tömningsventilen på botten av röret för att noggrant filtrera resterna olja, annars blir den fast och blockerar röret.

WARNING: ÖVERFYLL INTE filtret i oljefritösen.

RENGÖRING & UNDERHÅLL

WARNING: ALLVARLIG SKADA ELLER EGENDOMSSKADA KAN OPSTA OM

KORREKT FÖRSIKTIGHETSÅTGÄRDER FÖLJS INTE

• Strömförsörjningen måste kopplas bort innan service, underhåll eller rengöring av denna maskin.
• Pumpa INTE vatten genom filterpumpsystemet. Pumpen fungerar med hjälp av oljesmörjning, och vatten kommer att skada pumpen.

Försök INTE att lyfta filtermaskinen från golvet för rengöring. Kroppsskada kan inträffa.

• Försök INTE att cirkulera vatten genom pumpen. Invändig rost i pumpen kommer inträffa.
• Använd INTE apparaten som ett steg för att rengöra eller komma åt ventilationen huva. Allvarliga skador kan bli följden av halkar, snubblar eller kontakt med heta vätskor. Om den medföljande nätsladden eller uttaget är skadat MÅSTE den bytas ut mot en auktoriserad service- och reservdelstekniker för att undvika fara.

OBS: Följ dessa rengöringsinstruktioner innan du använder maskinen för första gången.

OBS: Matfettsfiltret måste rengöras DAGLIGT. Underlåtenhet att göra det kommer att ogiltigförklaras garanti.

OBS: Innehållet i smulfångaren och filterträget i alla filtersystem måste vara töms i en brandsäker behållare i slutet av varje dag. Vissa matpartiklar kan självantända om den lämnas blöt i vissa typer av olja eller matfett.

OBS: Det rekommenderas att denna apparat inspekteras av en kvalificerad service tekniker för korrekt prestanda och drift på årsbasis.

DAGLIG STÄDNING

1. Koppla bort filterslangen och töm.
2. Koppla bort filterröret och slå på pumpen i 3-5 sekunder för att tvinga fram förkortningen pump. Om du inte gör detta kommer pumpen eller slangen att täppas till med matfett.
3. Koppla ur matfettsfiltret.

4. Ta bort filterröret och klämenheten.

5. Skruva loss vingmuttrarna på filterklämman för att ta bort filterpapper från filtret tallrik.

6. Kassera använt papper; tvätta filterplattan och skölj noggrant med varmt vatten; torka väl.
7. Ta bort och tvätta tanken. Skölj och torka noga.
8. Sätt tillbaka tanken på filtret.
9. Tvätta klämenheten, skölj med varmt vatten och torka väl. För modell LYC-38L LYC-38L-EU, LYC-55L, LYC-55L-EU, det finns en dräneringsventil på botten av huvudhöljet för att släppa ut resterna. Stäng avtappningsventilen under filtrering och öppna det efter att ha sköljt varmt vatten.
10. Byt ut filterpapper på rör- och klämenheten och installera i tanken.

BYTER FILTERPAPPER

1. Se till att maskinen är AV och att oljan har återförts till fritösen
2. Skruva loss de 4 klämmorna genom att trycka ned filterpappersramen.
3. Ta bort metallramen och vid behov det använda filterpapperet.
4. Lägg ett nytt ark filterpapper i filterpannan.
5. Mät upp 8 uns filterpulver och fördela jämnt över pappersytan.
6. Placera metallramen över packningen och filterpapperet.
7. Sätt tillbaka de 4 klämmorna och se till att filterpapperet sitter ordentligt på plats.

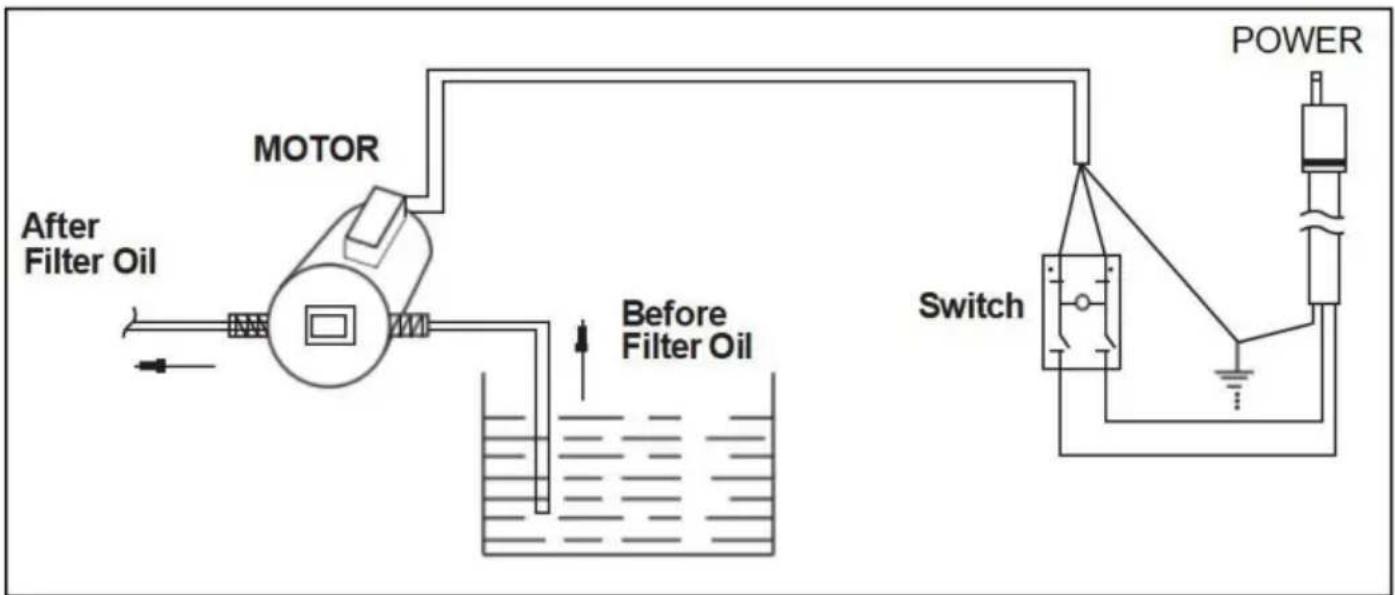

ELDIAGRAM

FELSÖKNING

WARNING: ALLVARLIG SKADA ELLER EGENDOMSSKADA KAN OPSTA OM

KORREKT FÖRSIKTIGHETSÄTGÄRDER FÖLJS INTE

- Strömförsörjningen måste kopplas bort innan du servar, underhåller eller rengör denna maskin. Om den medföljande

nätsladden eller uttaget är skadat, MÅSTE det bytas ut av en auktoriserad service- och reservdelstekniker för att undvika fara.

PROBLEM ORSAK		AVHJÄLPA
Pumpen startar inte	Otilräcklig strömtillförsel	Kontrollera att huvudströmförsörjningen är ansluten och levererar erforderlig ström
	Strömbrytaren har inte slagits på	Kontrollera att enheten är inkopplad och påslagen
	Kontakten och/eller sladden är skadade	Ring serviceombud eller kvalificerad tekniker för att byta ut
	På/av-brytaren är defekt	Ring serviceombud eller kvalificerad tekniker för att byta ut
	Felaktig intern ledning Ring	serviceagent eller kvalificerad tekniker till ersätta
	Utlöst termisk överbelastningsbrytare	Låt filterenheten svalna i minst 45 minuter och återställ sedan den termiska överbelastningsbrytaren
Pumpen stannar under filtreringsprocessen	Utlöst termisk överbelastningsbrytare	Låt filterenheten svalna i minst 45 minuter och återställ sedan den termiska överbelastningsbrytaren Stäng av
	Filterpapperet är smutsigt eller felaktigt installerat	filterpumpen. Låt oljan svalna och töm sedan pannan. Kontrollera att filterpapperet är rent och korrekt installerat.Fyll på pannan och starta om processen.
Pumpen startar och stannar abrupt	Utlöst termisk överbelastningsbrytare	Låt filterenheten svalna i minst 45 minuter och återställ sedan den termiska överbelastningsbrytaren
	Pumpen är blockerad eller kablarna är lösa	Ring serviceombud eller kvalificerad tekniker för att byta ut
	Motorn har misslyckats	Ring serviceombud eller kvalificerad tekniker för att byta ut
Pumpning är oregelbunden	Filterpapperet är felaktigt installerat	Kontrollera om filterpapperet är korrekt installerat, i den ordning som beskrivs på ritningen
	Filterslanganslutning är felaktigt installerad	Kontrollera att filterslangens anslutning är tät och säkra
Oljan återförs inte till frityrgrytan	Filterslangen är igensatt av skräp	Rensa slang
	Igensatt filterpapper Skrapa	bort överflödigt sediment eller byt ut filterpapper
	Filterpannasug igen röret är blockerat	Använd en tunn, flexibel tråd för att täppa

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
