107A-0050-00-00 - Jack Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cric d'orteil (toe jack)
Marque	Vevor
Modèle	107A-0050-00-00
Capacité maximale	10 tonnes
Capacité de l'orteil	5 tonnes
Plage de levage (orteil)	30 – 190 mm
Plage de levage (supérieur)	287 – 440 mm
Dimensions (L × l × H)	263 × 190 × 287 mm
Poids net	22,6 kg
Matériau principal	Acier de haute qualité traité thermiquement
Mécanisme de levage	Vérin hydraulique importé
Rotation de la poignée	180° pour faciliter l'utilisation
Utilisations principales	Levage de charges lourdes, chantiers navals, ponts, génie civil, maintenance de tracteurs
Entretien	Lubrifier le rail de guidage avant usage ; utiliser l'huile spécifiée ; maintenir propre
Consignes de sécurité	Ne pas dépasser la charge limite ; placer le cric de manière stable ; ne pas exposer de parties du corps sous la charge
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Pièces de rechange	Contacter le support technique via le site Vevor

FOIRE AUX QUESTIONS - 107A-0050-00-00 Vevor

Comment utiliser le cric d'orteil Vevor 107A-0050-00-00 ?

Placez le cric sur une surface stable et plane. Insérez la poignée dans le mécanisme et pompez pour lever la charge. Pour abaisser, actionnez la valve de décharge lentement. Assurez-vous que la charge est équilibrée sur l'orteil ou la tête de levage.

Quelle est la capacité maximale de ce cric ?

La capacité maximale est de 10 tonnes avec une capacité d'orteil de 5 tonnes. Ne jamais dépasser ces limites pour éviter les accidents.

Comment entretenir le cric d'orteil ?

Avant chaque utilisation, lubrifiez le rail de guidage. Après usage, nettoyez le cric et rangez-le dans un endroit sec. Utilisez uniquement l'huile hydraulique spécifiée par le fabricant.

Que faire en cas de fuite d'huile ?

Arrêtez immédiatement l'utilisation. Vérifiez les joints et les connexions. Contactez le support technique Vevor pour obtenir des pièces de rechange ou des conseils de réparation.

Puis-je utiliser d'autres huiles hydrauliques ?

Non, utilisez seulement l'huile recommandée par le fabricant. L'utilisation d'autres huiles peut endommager le vérin et annuler la garantie.

Comment ranger le cric après utilisation ?

Nettoyez-le, séchez-le et rangez-le en position verticale dans un endroit sec et à l'abri de la poussière. Évitez les chocs et les chutes.

Quelles sont les principales consignes de sécurité ?

Ne jamais dépasser la charge nominale, toujours placer le cric sur une surface stable, ne pas mettre les mains ou les pieds sous la charge, et ne pas utiliser le cric comme support permanent.

Comment régler la hauteur de levage ?

La hauteur est réglée en pompant la poignée. Pour les petites hauteurs, utilisez l'orteil ; pour les plus grandes, utilisez la tête supérieure. Ne dépassez pas la course maximale indiquée.

Quelle est la garantie de ce produit ?

Vevor fournit une garantie électronique. Enregistrez votre produit sur www.vevor.com/support pour activer la garantie et obtenir une assistance technique.

Comment contacter le support technique Vevor ?

Visitez le site www.vevor.com/support pour accéder à l'assistance technique et au certificat de garantie électronique. Vous y trouverez des formulaires de contact et des informations.

MODE D'EMPLOI 107A-0050-00-00 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Cric d'orteil

Modèle : 107A-0010-00-00/107A-0025-00-00/107A-0050-00-00.

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

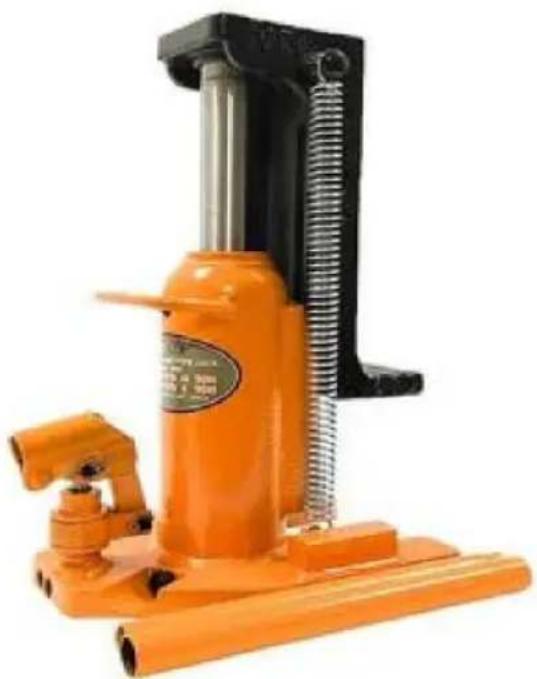

Prise d'orteil

Modèle : 107A-0010-00-00/107A-0025-00-00/107A-0050-00-00.

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologique ou logicielles sur notre produit.

LISTE DES PARAMÈTRES

Modèle	107A-0010-00-00 107A-0025-00-00 107A-0050-00-00
Levage supérieur Portée (mm)	320-480	227-340	287-440
Levage des orteils Portée (mm)		20-135	20-17330-190
Capacité des orteils (t)	dix	2.5	5
Capacité maximale (t)	20	5	dix
Taille du produit mm	297*210*315	210*135*227	263*190*287
Poids net / kg)	33,5	9h75 22.6

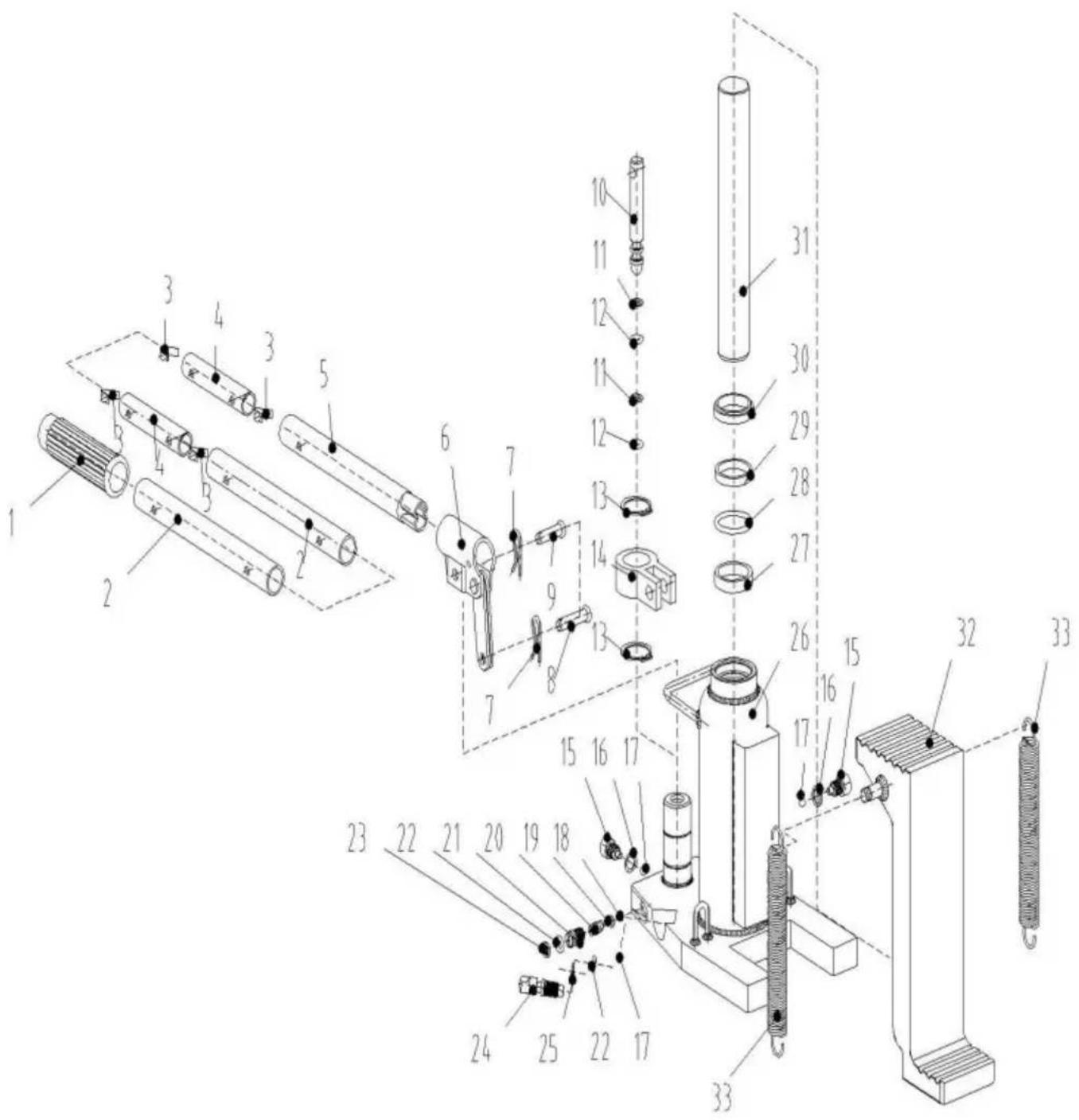

LISTE DES PIÈCES

Niveau de réglage mécanique, ingénierie mobile lourde, construction navale, pont, civil ingénierie, ingénierie de piliers à ossature d'acier et autres utilisations !

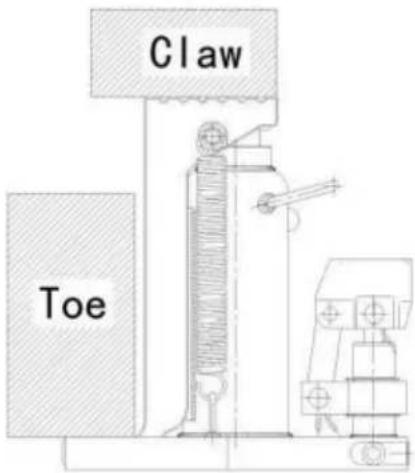

Diagramme d'utilisation

Précautions d'emploi

1. Cette série de produits a actuellement 3 spécifications : 2,5 tonnes, 5 tonnes, 10 tonnes. Largement utilisé dans les équipements mécaniques, les ponts, la construction, les voies ferrées et d'autres aspects de l'installation et de la maintenance ; Chargement et déchargement de poids lourds objets de transport; Entretien des tracteurs automobiles et autres aspects.
2. Cette série de produits utilise des vérins importés, l'utilisation d'acier de haute qualité après traitement thermique de soudage, avec une structure simple, facile à utiliser, durable, de qualité stable, sûr et fiable. Le levage à double usage, facile à utiliser, est un outil de levage largement utilisé.
3. La poignée de fonctionnement de cette série de produits est conçue pour tourner à 180 degrés, qui peuvent être modifiés selon différents endroits, de manière à être plus pratique à utiliser.
4. Faites attention aux problèmes suivants lors de l'utilisation du produit :

A. Avant l'utilisation, la machine doit être placée en toute sécurité et éviter de se balancer, et il est strictement interdit de soulever le poids sans un placement stable, ce qui entraînerait inclinaison et autres situations ;
B. Il est strictement interdit d'augmenter la hauteur au-delà de la limite requise par le produit, entraînant l'apparition d'un détachement du rail de guidage ;
C. Il est strictement interdit d'utiliser une charge excessive ;
D. Il est strictement interdit de soumettre des parties du corps humain (mains, pieds, etc.) à des charges lourdes. objets dans des conditions de travail.

E. Le cric à griffes a généralement une utilisation fixe d'huile, n'utilisez pas d'autre corps d'huile pour éviter d'affecter l'utilisation normale du cric à griffes, veuillez placer le cric à griffes dans un état vertical normal lors du ravitaillement, faire le plein jusqu'à ce que le trou d'huile déborde, c'est-à-dire que l'huile est remplie.
5. Veuillez lubrifier le rail de guidage avant utilisation, garder le produit propre et le mettre doucement après utilisation.

Aucune collision, lancer arbitraire et autres conditions défavorables ne se produisent, entraînant des dommages ou une défaillance du circuit d'huile.
