Typ produktu	Podnośnik palcowy (toe jack)
Marka	Vevor
Model	107A-0050-00-00
Maksymalna nośność	10 ton
Nośność palca	5 ton
Zakres podnoszenia (palec)	30 – 190 mm
Zakres podnoszenia (górny)	287 – 440 mm
Wymiary (Dł × Szer × Wys)	263 × 190 × 287 mm
Masa netto	22,6 kg
Główny materiał	Stal wysokiej jakości poddana obróbce cieplnej
Mechanizm podnoszenia	Importowany siłownik hydrauliczny
Obrót uchwytu	180° dla ułatwienia obsługi
Główne zastosowania	Podnoszenie ciężkich ładunków, stocznie, mosty, budownictwo lądowe, konserwacja ciągników
Konserwacja	Smarować szynę prowadzącą przed użyciem; używać określonego oleju; utrzymywać w czystości
Zasady bezpieczeństwa	Nie przekraczać obciążenia granicznego; ustawić podnośnik stabilnie; nie wystawiać części ciała pod obciążeniem
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support
Części zamienne	Skontaktować się z pomocą techniczną przez stronę Vevor

Często zadawane pytania - 107A-0050-00-00 Vevor

Jak używać podnośnika palcowego Vevor 107A-0050-00-00?

Umieść podnośnik na stabilnej i płaskiej powierzchni. Włóż uchwyt do mechanizmu i pompuj, aby podnieść ładunek. Aby opuścić, powoli otwórz zawór spustowy. Upewnij się, że ładunek jest równomiernie rozłożony na palcu lub głowicy podnoszącej.

Jaka jest maksymalna nośność tego podnośnika?

Maksymalna nośność wynosi 10 ton, a nośność palca 5 ton. Nigdy nie przekraczaj tych limitów, aby uniknąć wypadków.

Jak konserwować podnośnik palcowy?

Przed każdym użyciem nasmaruj szynę prowadzącą. Po użyciu wyczyść podnośnik i przechowuj go w suchym miejscu. Używaj tylko oleju hydraulicznego określonego przez producenta.

Co zrobić w przypadku wycieku oleju?

Natychmiast przerwij użytkowanie. Sprawdź uszczelki i połączenia. Skontaktuj się z pomocą techniczną Vevor, aby uzyskać części zamienne lub porady dotyczące naprawy.

Czy mogę używać innych olejów hydraulicznych?

Nie, używaj tylko oleju zalecanego przez producenta. Użycie innych olejów może uszkodzić siłownik i unieważnić gwarancję.

Jak przechowywać podnośnik po użyciu?

Wyczyść go, osusz i przechowuj w pozycji pionowej w suchym i wolnym od kurzu miejscu. Unikaj uderzeń i upadków.

Jakie są główne zasady bezpieczeństwa?

Nigdy nie przekraczać obciążenia znamionowego, zawsze umieszczać podnośnik na stabilnej powierzchni, nie wkładać rąk ani stóp pod ładunek i nie używać podnośnika jako stałego podparcia.

Jak ustawić wysokość podnoszenia?

Wysokość reguluje się poprzez pompowanie uchwytu. Do małych wysokości używaj palca, do większych – górnej głowicy. Nie przekraczaj wskazanego maksymalnego skoku.

Jaka jest gwarancja na ten produkt?

Vevor udziela gwarancji elektronicznej. Zarejestruj swój produkt na www.vevor.com/support, aby aktywować gwarancję i uzyskać pomoc techniczną.

Jak skontaktować się z pomocą techniczną Vevor?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Znajdziesz tam formularze kontaktowe i informacje.

INSTRUKCJA OBSŁUGI 107A-0050-00-00 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

PODNOŚNIK TOE

MODEL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

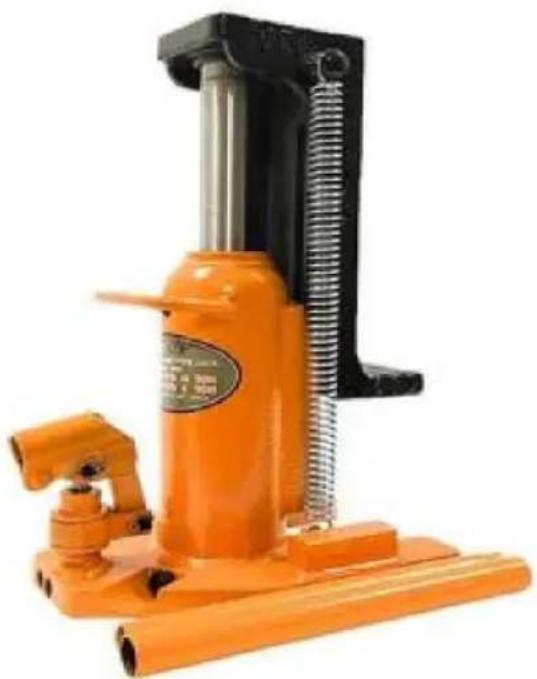

Podnośnik na palec

MODEL:107A-0010-00-00/107A-0025-00-00/107A-0050-00-00

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

LISTA PARAMETRÓW

Model	107A-0010-00-00 107A-0025-00-00 107A-0050-00-00
Najlepsze podnoszenieZakres (mm)	320-480	227-340	287-440
Podnoszenie palcówZakres (mm)		20-135	20-17330-190
Pojemność palca (t)	10	2.5	5
Maksymalna pojemność (t)	20	5	10
Rozmiar produktu mm	297*210*315	210*135*227	263*190*287
Masa netto (kg)	33,5	9,75 22.6

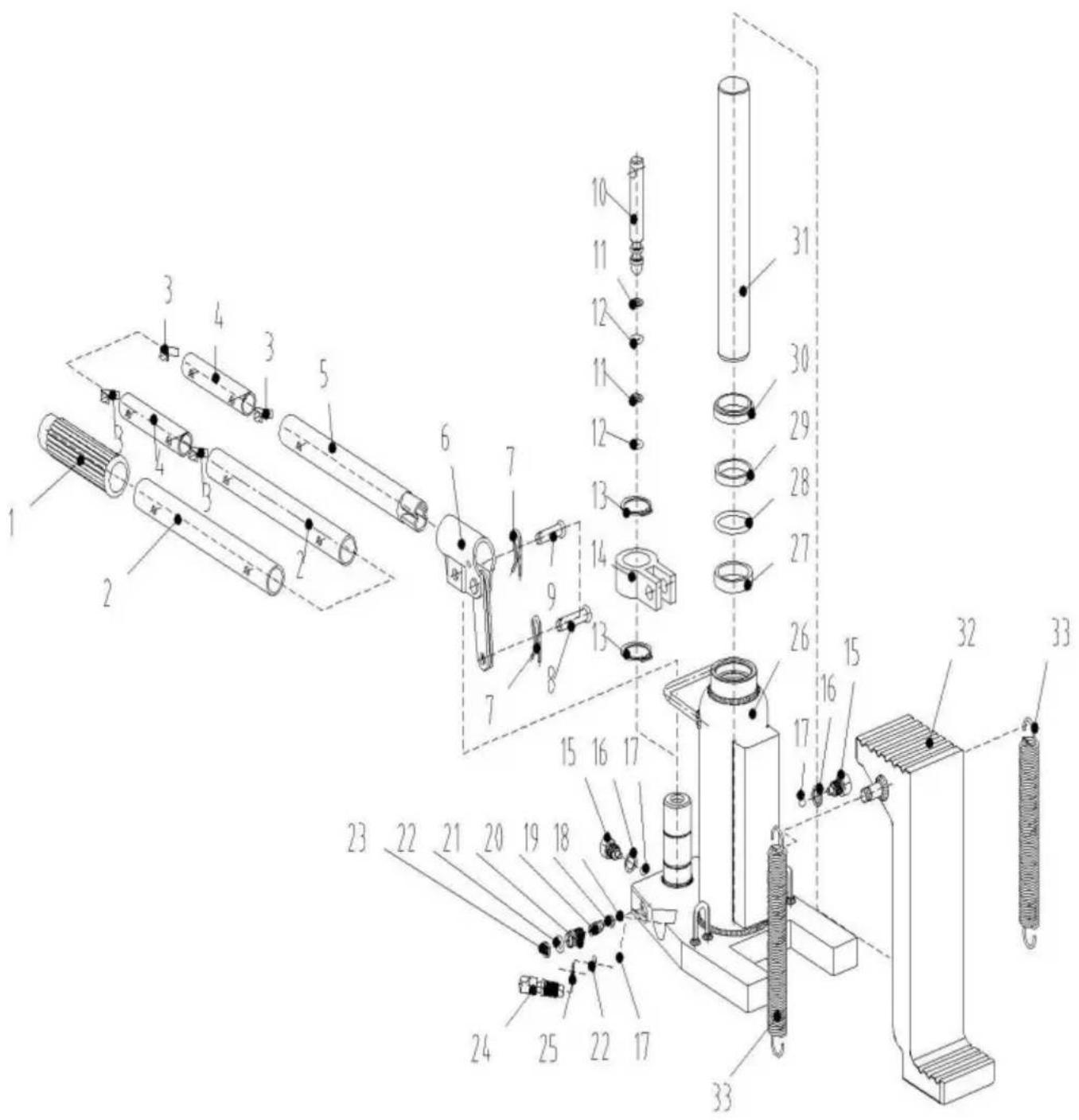

LISTA CZEŚCI

Poziom regulacji mechanicznej, inżynieria ciężka, przemysł stoczniowy, most, cywilny inżynieria, inżynieria słupów z ramą stalową i inne zastosowania!

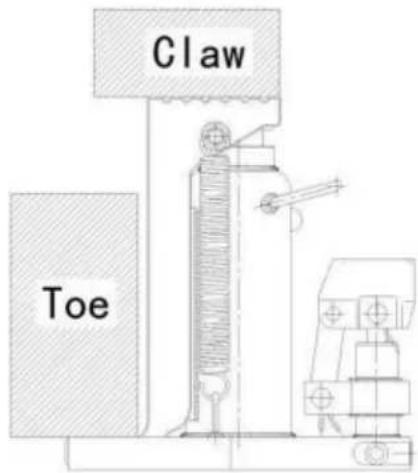

Schemat użycia

Środki ostrożności dotyczące stosowania

1. Ta seria produktów ma obecnie 3 specyfikacje: 2,5 tony, 5 ton, 10 ton.

Szeroko stosowane w sprzęcie mechanicznym, mostach, budownictwie, torach kolejowych i inne aspekty instalacji i konserwacji; Załadunek i rozładunek ciężkich przedmioty do transportu; Konserwacja ciągników samochodowych i inne aspekty.

1. W tej serii produktów zastosowano importowane podnośniki, po czym zastosowano wysokiej jakości stal spawalnicza obróbka cieplna, o prostej konstrukcji, łatwa w użyciu, trwała, stabilna jakość, bezpieczna i niezawodna. Podnoszenie dwufunkcyjne, łatwe w obsłudze, jest szeroko stosowanym narzędziem do podnosze

2. Uchwyt operacyjny tej serii produktów jest zaprojektowany tak, aby obracać się o 180 stopni stopnie, które można zmieniać w zależności od różnych miejsc, aby było ich więcej wygodny w użyciu.

3. Podczas użytkowania produktu zwrócić uwagę na następujące problemy:

A. Przed rozpoczęciem pracy maszynę należy ustawić w bezpieczny sposób i unikać jej kołysania. Surowo zabrania się podnoszenia ciężarów bez stabilnego umieszczenia, co może skutkować przechylanie i inne sytuacie;

B. Surowo zabrania się zwiększania wysokości powyżej limitu wymaganego przepisami produktu, powodujące oderwanie się prowadnicy;

C. Surowo zabrania się używania nadmiernego obciążenia;

D. Zabrania się obciążania części ciała człowieka (dłoni, stóp itp.).

obiektów w warunkach pracy.

E. Podnośnik kłowy ma zazwyczaj określone zużycie oleju. Nie używaj innego korpusu olejowego, aby uniknąć wpływu na normalne użytkowanie podnośnika. Podczas tankowania należy ustawić podnośnik kłowy w normalnej pozycji pionowej, tankując aż do przepełnienia otworu olejowego, to znaczy, że olej jest napełniony.
5. Przed użyciem nasmaruj szynę prowadzącą, utrzymuj produkt w czystości i delikatnie odłóż go po użyciu.

Nie dochodzi do kolizji, samowolnego rzucania i innych niekorzystnych warunków, które mogłyby skutkować uszkodzeniem i awarią obwodu olejowego.
