HNT-6in-10 - Matériel de construction Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	HNT-6in-10
Type de produit	Base de poteau pour béton (kit de 10 pièces)
Utilisation	Fixation de poteaux en bois sur du béton existant (terrasse, pavillon)
Taille de la cavité	139,5 × 141,5 mm (5,49 × 5,57 pouces)
Taille de la base	144,5 × 141,5 mm (5,68 × 5,57 pouces)
Nombre de kits	10 bases de poteau complètes
Contenu du kit	10 bases (E), 10 vis autotaraudeuses (F), 10 manchons d'expansion dentelés (G), 10 rondelles (H), 100 vis bois (I), clé (J)
Matériau	Acier galvanisé (estimation)
Outils nécessaires à l'assemblage	Tournevis cruciforme, perceuse, foret 29/64", clé J fournie
Nombre d'utilisateurs recommandé	2 personnes
Section de bois recommandée	Inférieure de 0,1 pouce (2,54 mm) à la cavité, soit environ 139 × 141 mm
Instructions d'installation	Marquage, perçage, pose du manchon, fixation de la base, puis du poteau avec 4 vis par côté
Entretien	Nettoyer avec un chiffon humide, éviter les produits abrasifs
Précautions de sécurité	Porter des gants et lunettes, ne pas laisser les enfants grimper, assembler à jeun
Garantie	Assistance technique et certificat de garantie électronique sur www.vevor.com/support
Fabricant	Shanghaiuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur (UE)	Sanven Technology Ltd., Allemagne

FOIRE AUX QUESTIONS - HNT-6in-10 Vevor

Comment installer la base de poteau sur du béton ?

1. Marquez un point sur le sol à travers un trou de la base. 2. Percez un trou de 65 mm de profondeur avec un foret 29/64". 3. Insérez le manchon d'expansion dentelé. 4. Alignez la base et fixez-la avec une vis autotaraudeuse et une rondelle. 5. Placez le poteau en bois dans la cavité et fixez-le avec 4 vis de chaque côté.

Quels outils sont nécessaires pour l'assemblage ?

Vous avez besoin d'un tournevis cruciforme, d'une perceuse, d'un foret 29/64" et de la clé J fournie. Deux personnes sont recommandées.

Quelle section de bois utiliser avec le modèle HNT-6in-10 ?

La cavité mesure 139,5 × 141,5 mm. Il est recommandé que la section du poteau en bois soit inférieure de 0,1 pouce (2,54 mm), soit environ 139 × 141 mm.

Le produit est-il adapté pour une terrasse ou un pavillon ?

Oui, le produit est spécialement conçu pour fixer des poteaux en bois au béton afin de soutenir une terrasse, un pavillon ou une pergola.

Combien de vis sont fournies dans le kit ?

Le kit HNT-6in-10 comprend 10 vis autotaraudeuses (F) pour la fixation au béton, 10 rondelles et 100 vis autotaraudeuses (I) pour la fixation du bois (4 par côté par base).

Puis-je utiliser ce produit pour un poteau métallique ?

Non, ce produit est conçu uniquement pour des poteaux en bois. L'utilisation avec du métal n'est pas prévue.

Le produit est-il résistant à la rouille ?

Le produit est en acier traité anticorrosion, probablement galvanisé. Il est recommandé de le nettoyer régulièrement et d'éviter les environnements excessivement humides.

Comment entretenir les bases de poteau ?

Nettoyez avec un chiffon humide non abrasif. Inspectez régulièrement les fixations et resserrez si nécessaire. Évitez les produits chimiques agressifs.

Où trouver la garantie et l'assistance technique ?

La garantie électronique et l'assistance technique sont disponibles sur le site www.vevor.com/support. Conservez la notice comme preuve d'achat.

Le produit est-il livré avec une notice d'utilisation ?

Oui, une notice d'utilisation détaillée est incluse dans l'emballage. Vous pouvez également télécharger une version PDF gratuite en ligne.

MODE D'EMPLOI HNT-6in-10 Vevor

Assistance technique et certificat de garantie electronique

Base de poteau pour béton

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégrality du manuel avant utilisation. VEVOR se reserve le droit d'interpréter clairément ce manuel d'utilisation. L'apparance du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les évventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit dire Lisez attentivement le manuel d'instructions.

Consignes de sécurité

Lisez et comprendez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entreinir ce produit. Le non-respect de ces avertissements et le non-respect des instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

UTILISATION TOUT TERRAIN

Pour fixer des poteaux en bois au béton existant afin d'assurer un support robuste système. Mieux protéger le bois pour fournir une base solide à votre terrasse, terrasse, pavillon et pavillon.

1. Ne laissez pas les enfants grimper sur l'appareil. 2. Gardez les enfants et les animaux domestiques à l'écart. à l'écart pendant le montage.

PRECAUTIONS DE MONTAGE

1. Veuillez assembler le produit en stricte conformité avec les instructions.
   Un assemblage incorrect peut etre dangereux.
2. Veuillez porter des lunettes de sécurité et des gants de travail correctement pendant l'assemblage.
3. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous la l'influence de l'alcool, de drogues ou de médicaments.
4. La capacité de charge et d'autres paramétres du produit sont appliqués au produit correctement et complètement assemblé uniquement.
5. Séparez et comptez toutes les pieces et le matériel.
6. Préparez l'outil suivant: tournevis cruciforme.
7. Si vous utilisez des outils electriques, veillez à ralentir et à vous arreter lorsqu'écessaire.
8. Deux personnes sont nécessaires pour l'assemblage.
9. Respecter uniquely les usages prévus.

LISTE DES PARAMÉTRES

Modèle de produit	HNT-4 en 10	HNT-6 en 10
Nombre dekits	10 pieces	10 pieces

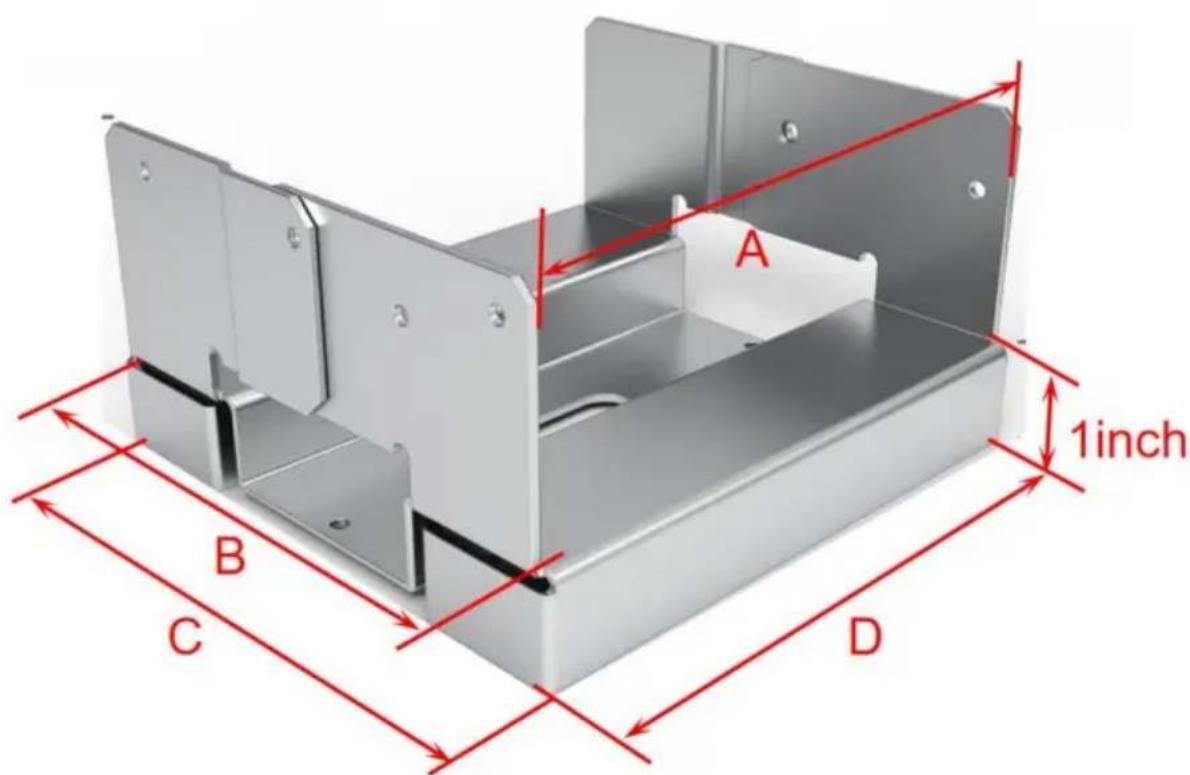

Taille de la cavité du produit (A*B)	3,53 × 3,56 pouces (89,6 × 90,5 mm)	5,49 × 5,57 pouces (139,5 × 141,5 mm)
Taille de la base (CD)	3,78 × 3,56 pouces (96 × 90,5 mm)	5,68 × 5,57 pouces (144,5 × 141,5 mm)

LISTE DES PIECES

Modèle de produit	HNT-4 en 10	HNT-6 en 10
E:Post Base	10 pieces
F:Vis autotaraudeuse	10 pieces
G:Expansion dentelée Manche	10 pieces
H:laveuse	10 pieces
I:Vis autotaraudeuse	80 pieces 100 pieces

Nos produits sont constamment mis à jour, les images peuvent être différentes des

forme des articles reels, veuillez vous reférer aux articles reels.

Comptez les pieces lors de la réception des échantillons.

La clé J est utilisé pour tourner les vis

GUIDE D'INSTALLATION

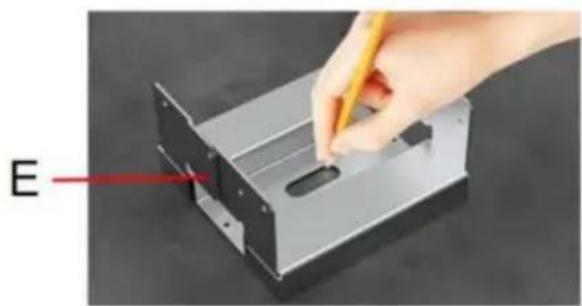

1. Marquez 1 point sur le sol à travers 1 trou sur la surface de la base du poteau E; Perc la position de marquage à l'aide d'un foret 29 / 64" ; La profondeur du trou était de 65~mm .

1. Installé le manchon d'expansion dentélé 1 dans les trous finis.

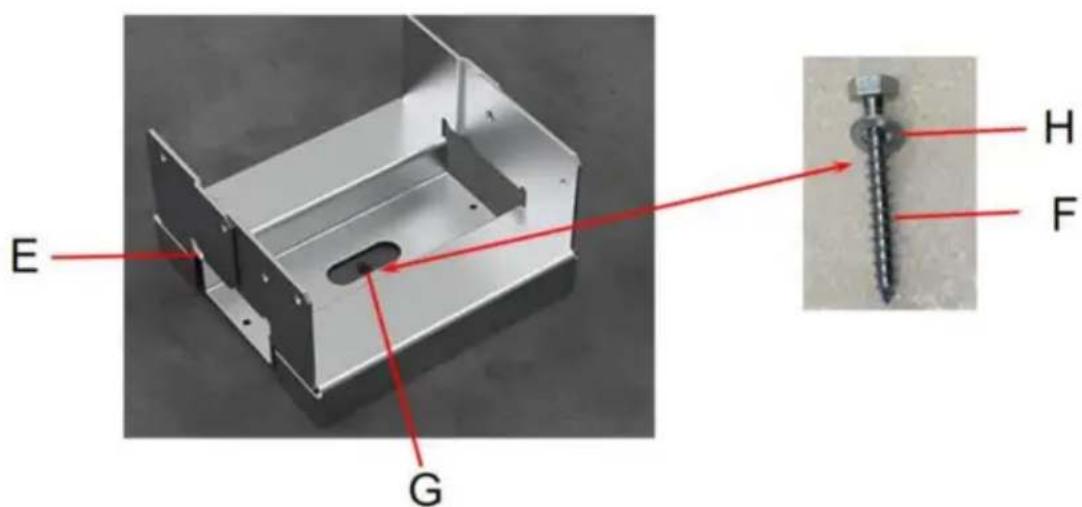

2. Alignez la face de la base du poteau E sur le manchon d'expansion dentelé G; 3.2. Passez la vis autotaraudeau F à travers la rondelle H et verrouillez-la sur le manchon d'expansion dentelé G.

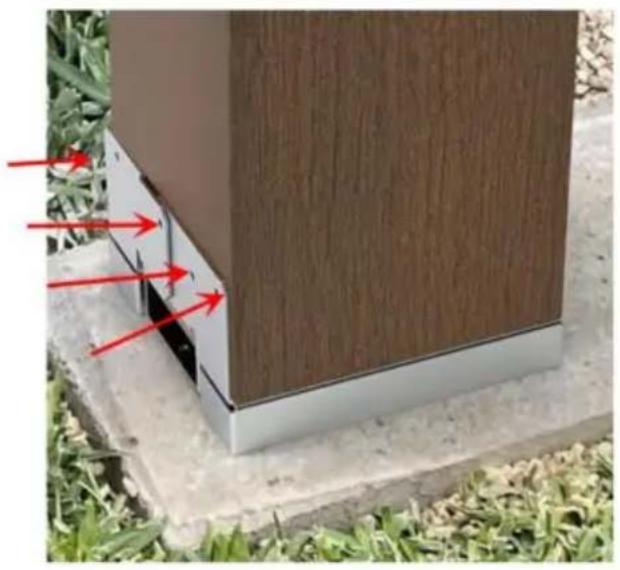

1. Placez le bois au-dessus de la base du poteau E et fixez-le avec 4 vis autotaraudeuses I de chaque cote.

Le modele HNT-4in-10 utilise 3 vis autotaraudeuses I de chaque cote. Il est recommandé que la section en bois soit 0,1 pouce plus petite que la taille de la cavite.

Fabricant:Shanghaiuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie: SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122, Australia

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

60329 Francfort-sur-le-Man.

Assistance technique et certificat de garantie

électronique www.vevor.com/support
