HNT-6in-10 - Materiali da costruzione Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	HNT-6in-10
Tipo di prodotto	Base per palo in cemento (kit da 10 pezzi)
Utilizzo	Fissaggio di pali in legno su cemento esistente (terrazza, padiglione)
Dimensioni della cavità	139,5 × 141,5 mm (5,49 × 5,57 pollici)
Dimensioni della base	144,5 × 141,5 mm (5,68 × 5,57 pollici)
Numero di kit	10 basi per palo complete
Contenuto del kit	10 basi (E), 10 viti autofilettanti (F), 10 manicotti di espansione dentellati (G), 10 rondelle (H), 100 viti per legno (I), chiave (J)
Materiale	Acciaio zincato (stima)
Strumenti necessari per il montaggio	Cacciavite a croce, trapano, punta da 29/64", chiave J fornita
Numero di utenti consigliato	2 persone
Sezione del legno consigliata	Inferiore di 0,1 pollici (2,54 mm) rispetto alla cavità, quindi circa 139 × 141 mm
Istruzioni di installazione	Marcatura, foratura, posizionamento del manicotto, fissaggio della base, poi del palo con 4 viti per lato
Manutenzione	Pulire con un panno umido, evitare prodotti abrasivi
Precauzioni di sicurezza	Indossare guanti e occhiali, non permettere ai bambini di arrampicarsi, montare a digiuno
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support
Produttore	Shanghaiuxinmuyeyouxiangongsi, Shanghai, Cina
Importatore (UE)	Sanven Technology Ltd., Germania

Domande frequenti - HNT-6in-10 Vevor

Come installare la base per palo sul cemento?

1. Segnare un punto sul pavimento attraverso un foro della base. 2. Forare un foro profondo 65 mm con una punta da 29/64". 3. Inserire il manicotto di espansione dentellato. 4. Allineare la base e fissarla con una vite autofilettante e una rondella. 5. Posizionare il palo di legno nella cavità e fissarlo con 4 viti per lato.

Quali strumenti sono necessari per il montaggio?

Sono necessari un cacciavite a croce, un trapano, una punta da 29/64" e la chiave J fornita. Si consigliano due persone.

Quale sezione di legno utilizzare con il modello HNT-6in-10?

La cavità misura 139,5 × 141,5 mm. Si consiglia che la sezione del palo di legno sia inferiore di 0,1 pollici (2,54 mm), quindi circa 139 × 141 mm.

Il prodotto è adatto per una terrazza o un padiglione?

Sì, il prodotto è specificamente progettato per fissare pali di legno al cemento per sostenere una terrazza, un padiglione o una pergola.

Quante viti sono fornite nel kit?

Il kit HNT-6in-10 include 10 viti autofilettanti (F) per il fissaggio al cemento, 10 rondelle e 100 viti autofilettanti (I) per il fissaggio del legno (4 per lato per base).

Posso usare questo prodotto per un palo metallico?

No, questo prodotto è progettato solo per pali in legno. L'uso con metallo non è previsto.

Il prodotto è resistente alla ruggine?

Il prodotto è in acciaio trattato anticorrosione, probabilmente zincato. Si consiglia di pulirlo regolarmente ed evitare ambienti eccessivamente umidi.

Come mantenere le basi per palo?

Pulire con un panno umido non abrasivo. Ispezionare regolarmente i fissaggi e serrare se necessario. Evitare prodotti chimici aggressivi.

Dove trovare la garanzia e l'assistenza tecnica?

La garanzia elettronica e l'assistenza tecnica sono disponibili sul sito www.vevor.com/support. Conservare le istruzioni come prova d'acquisto.

Il prodotto viene fornito con un manuale di istruzioni?

Sì, un manuale di istruzioni dettagliato è incluso nella confezione. È inoltre possibile scaricare una versione PDF gratuita online.

MANUALE UTENTE HNT-6in-10 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

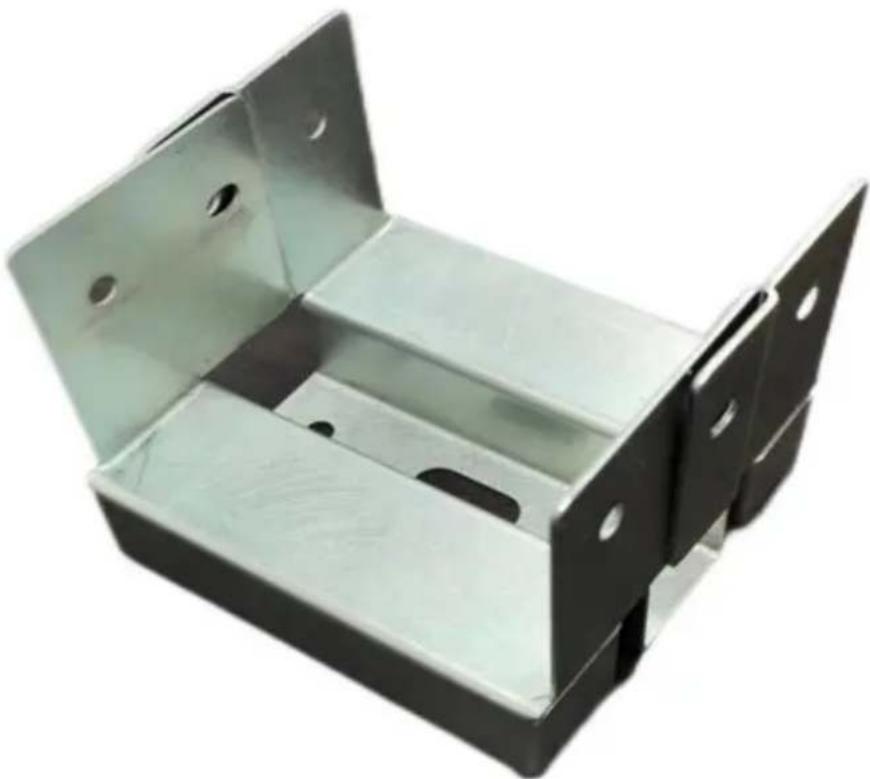

Base per palo per calcestruzzo

MODELLO:HNT-4in-10/HNT-6in-10

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del loro manuale utente. L'aspetto del prodotto sare soggetti al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attendamente il manuale di istruzioni.

Istruzioni di sicurezza

Leggere e comprendere l'intero manuale prima di montare, installare, utilizzato o effettuare la manutenzione di quello prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore.

UTILIZZO COMPLETEO

Per fissare pali di legno al calcestruzzo esistente per garantire un supporto robusto!.
systema. Meglio proteggere il legno per fornire una solida base per il loro deck,
terrazza, padiglione e padiglione.

1. Non permettere ai bambini di salute sull'unità. 2. Tenere i bambini e gli animali domestici fuori della portata dei bambini. via durante il montaggio.

PRECAUZIONI DI MONTAGGIO

1. Si prega di montare il prodotto seguito scrupolosamente le istruzioni.
   Un montaggio non corretto potrebbe rivelarsi pericoloso.
2. Durante il montaggio, indossare occhiali protettivi e quanti da lavoro.
3. Non tentare di montare il prodotto quando ci si sente stanchi o sotto sforzo. influenza di alcol, droghe o farmaci.
4. La capacité di carico e altri parametri del prodotto vengono applicati al solo prodotti correttamente e completenesse assemblati.
5. Separare e contare tutte le parti e l'hardware.
6. Prepare il seguente utensile: cacciavite a croce.
7. Se si utilizzato utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
8. Per il montaggio sono necessarie due persona.
9. Attenersi esclusivamenteagli usi previsti.

ELENCO PARAMETRI

Modello del prodotto		HNT-6in-10HNT-4in-10
Numero di kit	10 pezzi	10 pezzi

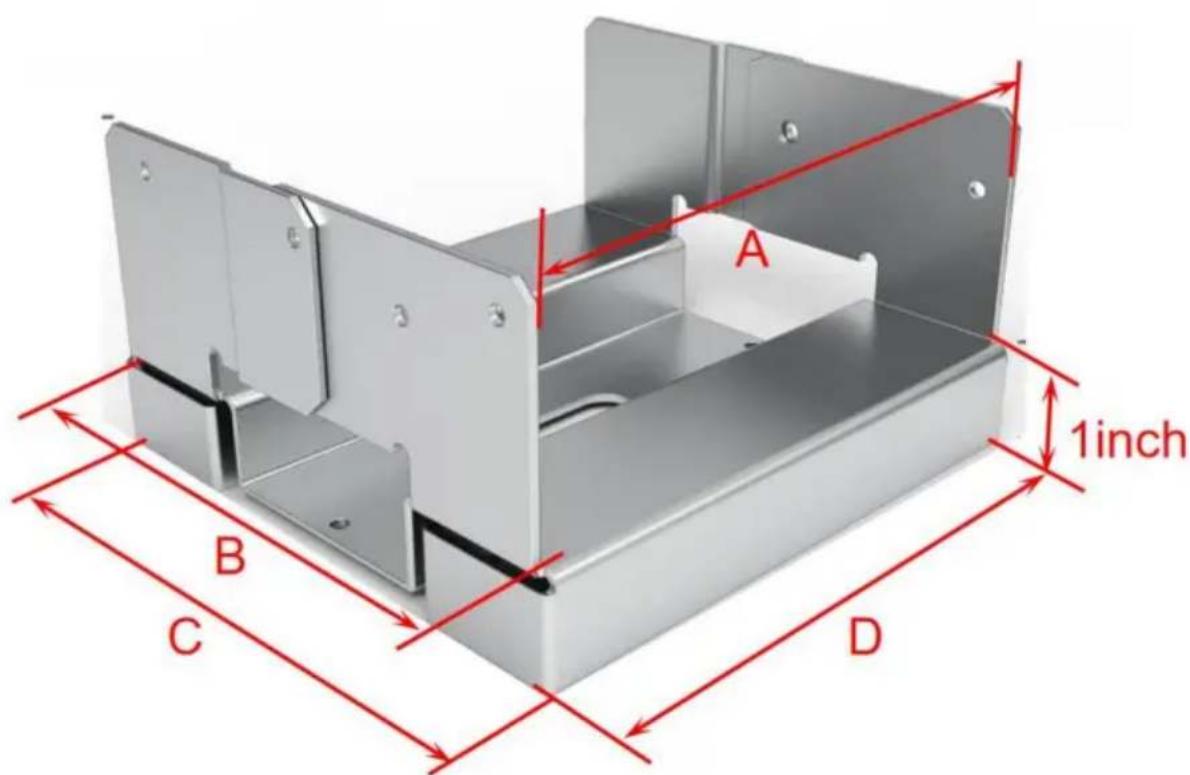

Dimensioni della cavity del prodotto (Un*B)	3,53×3,56 pollici (89,6×90,5 mm)	5,49×5,57 pollici (139,5×141,5 mm)
Dimensioni della base (CD)	3,78×3,56 pollici Dimensioni: 96×90,5 mm	5,68×5,57 pollici Dimensioni: 144,5×141,5 mm

ELENCO DELLE PARTI

Modello del prodotto	HNT-4in-10	HNT-6in-10
E:Base del palo	10 pezzi
F:Vite autofilettante	10 pezzi
G:Espansione seghattata Manica	10 pezzi
H::rondella	10 pezzi
I:Vite autofilettante	80 pezzi 100 pezzi

I nostri prodotti vengono costamente aggiornati, le immagini potrebbero essere diverse da quella reali. forma degli articoli effettivi, fare riferimentoagli articoli effettivi.

Quando si ricevono i campioni, contare le parti.

La chiave J viene utilizzata per girare le viti

GUIDA ALL'INSTALLAZIONE

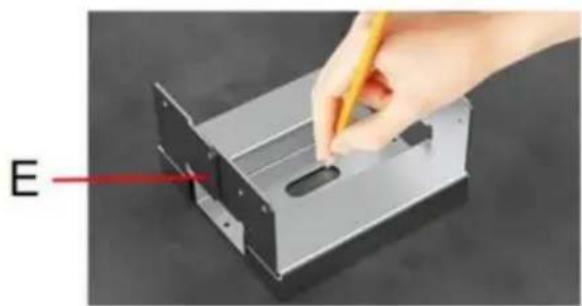

1. Segnare 1 punto sul terrenoattraverso 1 foro sulla superficie E della base del palo;Forare nella posizione di marcaturautilizzando una punta da trapano da y29/64";La profondità del foro era di 65~mm

1. Installare il manicotto di espansione dentellato I nei fori finiti.

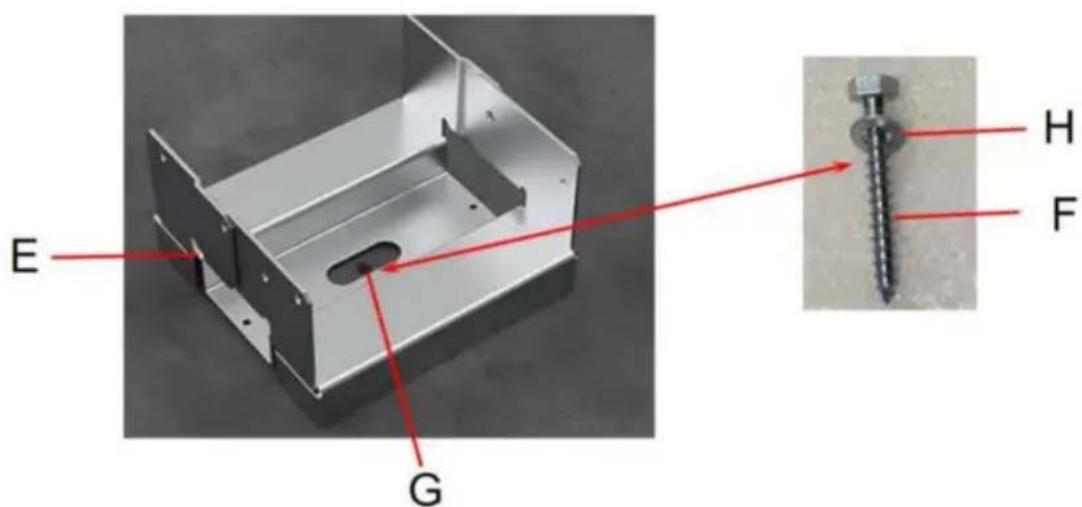

3.Allineare la faccia della base E della base del palo al manicotto di espansione dentellato G; 3.2.Fare passare la vite autofilettante F attraverso la rondella H e bloccarla al manicotto di espansione dentellato G.

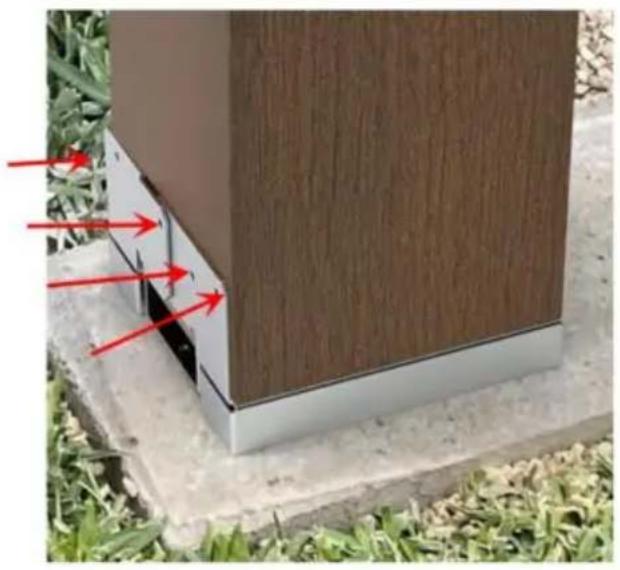

1. Posizione are il legno sopra la base del palo E e montarlo con 4 viti autofilettanti I su ciascun lato.

Il modello HNT-4in-10 utilizes 3 viti autofilettanti I su ciascun lato. Si consiglia che la sezione in legno sia di 0,1 pollici più piccola rispetto alle dimensioni della cavity.

Produttore: Shanghaiuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresente della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 FrancofortesulMeno.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR
