Marka	Vevor
Model	HNT-6in-10
Typ produktu	Podstawa słupa do betonu (zestaw 10 sztuk)
Zastosowanie	Mocowanie drewnianych słupów do istniejącego betonu (taras, altana)
Rozmiar wnęki	139,5 × 141,5 mm (5,49 × 5,57 cala)
Rozmiar podstawy	144,5 × 141,5 mm (5,68 × 5,57 cala)
Liczba zestawów	10 kompletnych podstaw słupów
Zawartość zestawu	10 podstaw (E), 10 wkrętów samowiercących (F), 10 ząbkowanych tulei rozporowych (G), 10 podkładek (H), 100 wkrętów do drewna (I), klucz (J)
Materiał	Stal ocynkowana (szacunkowo)
Narzędzia potrzebne do montażu	Wkrętak krzyżakowy, wiertarka, wiertło 29/64", dołączony klucz J
Zalecana liczba użytkowników	2 osoby
Zalecany przekrój drewna	Mniejszy o 0,1 cala (2,54 mm) od wnęki, czyli około 139 × 141 mm
Instrukcja montażu	Oznaczenie, wiercenie, założenie tulei, mocowanie podstawy, a następnie słupa za pomocą 4 wkrętów z każdej strony
Konserwacja	Czyścić wilgotną ściereczką, unikać środków ściernych
Środki ostrożności	Nosić rękawice i okulary, nie pozwalać dzieciom wspinać się, montować na trzeźwo
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancji na stronie www.vevor.com/support
Producent	Shanghaiuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer (UE)	Sanven Technology Ltd., Niemcy

Często zadawane pytania - HNT-6in-10 Vevor

Jak zamontować podstawę słupa na betonie?

1. Zaznacz punkt na podłożu przez otwór w podstawie. 2. Wywierć otwór o głębokości 65 mm wiertłem 29/64". 3. Włóż ząbkowaną tuleję rozporową. 4. Wyrównaj podstawę i przymocuj ją za pomocą wkrętu samowiercącego i podkładki. 5. Umieść drewniany słup we wnęce i przymocuj go za pomocą 4 wkrętów z każdej strony.

Jakie narzędzia są potrzebne do montażu?

Potrzebujesz wkrętaka krzyżakowego, wiertarki, wiertła 29/64" i dołączonego klucza J. Zalecane są dwie osoby.

Jaki przekrój drewna zastosować z modelem HNT-6in-10?

Wnęka ma wymiary 139,5 × 141,5 mm. Zaleca się, aby przekrój drewnianego słupa był mniejszy o 0,1 cala (2,54 mm), czyli około 139 × 141 mm.

Czy produkt nadaje się na taras lub altanę?

Tak, produkt jest specjalnie zaprojektowany do mocowania drewnianych słupów do betonu w celu podparcia tarasu, altany lub pergoli.

Ile wkrętów jest w zestawie?

Zestaw HNT-6in-10 zawiera 10 wkrętów samowiercących (F) do mocowania do betonu, 10 podkładek i 100 wkrętów samowiercących (I) do mocowania drewna (4 na stronę na podstawę).

Czy mogę użyć tego produktu do metalowego słupa?

Nie, ten produkt jest przeznaczony wyłącznie do drewnianych słupów. Użycie z metalem nie jest przewidziane.

Czy produkt jest odporny na rdzę?

Produkt jest wykonany ze stali zabezpieczonej przed korozją, prawdopodobnie ocynkowanej. Zaleca się regularne czyszczenie i unikanie nadmiernie wilgotnych środowisk.

Jak konserwować podstawy słupów?

Czyścić wilgotną, nieścierną ściereczką. Regularnie sprawdzać mocowania i dokręcać w razie potrzeby. Unikać agresywnych chemikaliów.

Gdzie znaleźć gwarancję i pomoc techniczną?

Elektroniczna gwarancja i pomoc techniczna są dostępne na stronie www.vevor.com/support. Zachowaj instrukcję jako dowód zakupu.

Czy produkt jest dostarczany z instrukcją obsługi?

Tak, szczegółowa instrukcja obsługi jest dołączona do opakowania. Możesz również pobrać bezpłatną wersję PDF online.

INSTRUKCJA OBSŁUGI HNT-6in-10 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej: www.vevor.com/support

VEVOR

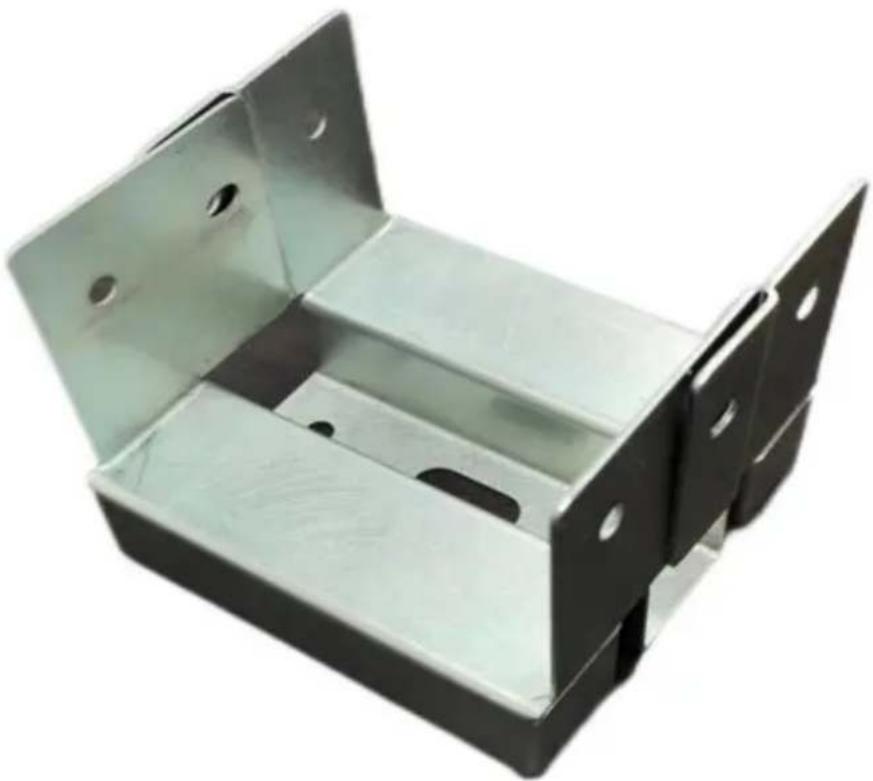

Podstawa słupka do betonu

MODEL: HNT-4w-10/HNT-6w-10

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie instrukcję obsługi.

Instrukcje bezpieczeństwa

Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń i

Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenia cennego mienia.

Wszechstronne zastosowanie

Do mocowania słupków drewnianych do istniejącego betonu w celu zapewnienia solidnego podparcia systemu. Lepiej chronić drewno, aby zapewnić solidną podstawę dla swojego tarasu, pawilonu i altany.

1. Nie pozwalaj dzieciom wspinać się na urządzenia. 2. Nie pozwalaj dzieciom i zwierzętom domowym przebywać w pobliżu urządzenia.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Produkt należy złożyć ściśle według instrukcji. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy prawidłowo nosić okulary ochronne i rękawice robocze.
3. Nie próbuj składać produktu, gdy jesteś zmęczony lub osłabiony, pod wpływem alkoholu, narkotyków lub leków.
4. Nośność i inne parametry produktu są stosowane wyłącznie do produktu prawidłowo i kompletnie zmontowanego.
5. Oddziel i policz wszystkie części i elementy montażowe.
6. Przygotuj następujące narzędzia: śrubokręt krzyżakowy.
7. Używając elektronarzędzi, pamiętaj o zwolnieniu i zatrzymaniu się. wymagany.
8. Do montażu potrzebne są dwie osoby.
9. Stosuj wyłącznie produkty zgodne z przeznaczeniem.

LISTA PARAMETRÓW

Model produitu	HNT-4w-10	HNT-6w-10
Liczba zestawów	10 szt.	10 szt.

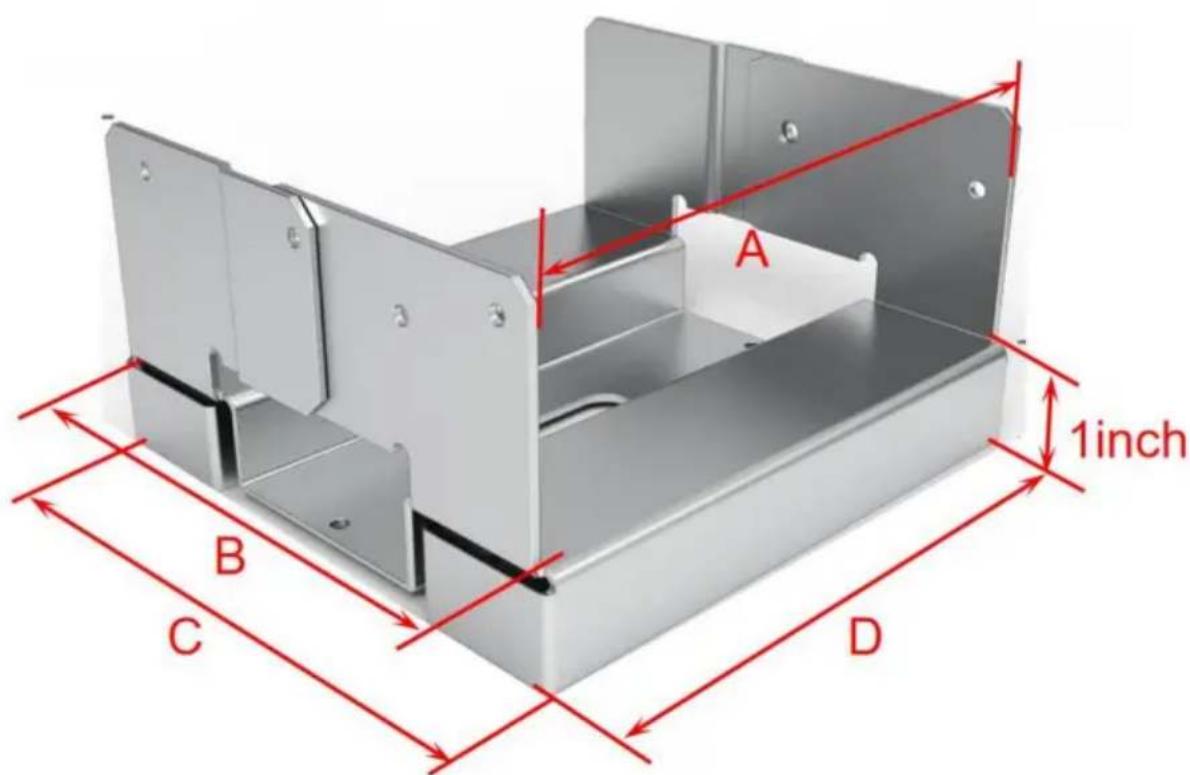

Rozmiar wneki produktu (A*B)	3,53×3,56 cala (89,6×90,5 mm)	5,49×5,57 cala (139,5×141,5 mm)
Rozmiar podstawy (PLEYTA CD)	3,78×3,56 cala (96×90,5 mm)	5,68×5,57inc (144,5×141,5 mm)

LISTA CZĘŚCI

Model produitu	HNT-4w-10	HNT-6w-10
E: Podstawa sąpka	10 szt.
F:Śruba samogwintujęca	10 szt.
G: Rozszerzenia ząbkowane R.§kaw	10 szt.
H::podładka	10 szt.
I: Śruba samogwintujęca	80szt 100szt

Nasze produkty są stale aktualizowane, zdjęcia mogą się różnić od rzeczywistych.

Kształtu rzeczywistych przedmiotów, proszę odnieść się do rzeczywistych przedmiotów.

Przy odbiorze próbki należy policzyć części.

Klucz J służy do przykręcania śrub.

INSTRUKCJA INSTALACJI

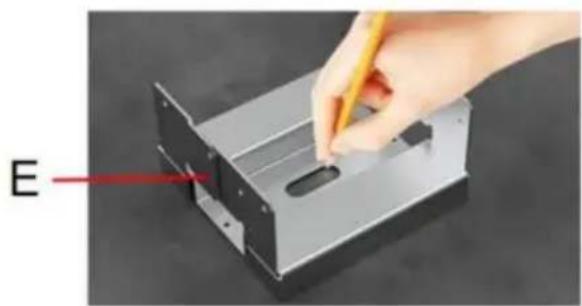

1. Zaznacz 1 punkt na ziemi przez 1 otwór na powierzchni podstawy słupka E; Wywierć otwór w zaznaczonym miejscu za pomocą wiertła 29 / 64 ". Głębokość otworu wynosi 65 mm

1. Zamontuj 1 ząbkowaną tuleję rozporową I w gotowych otworach.

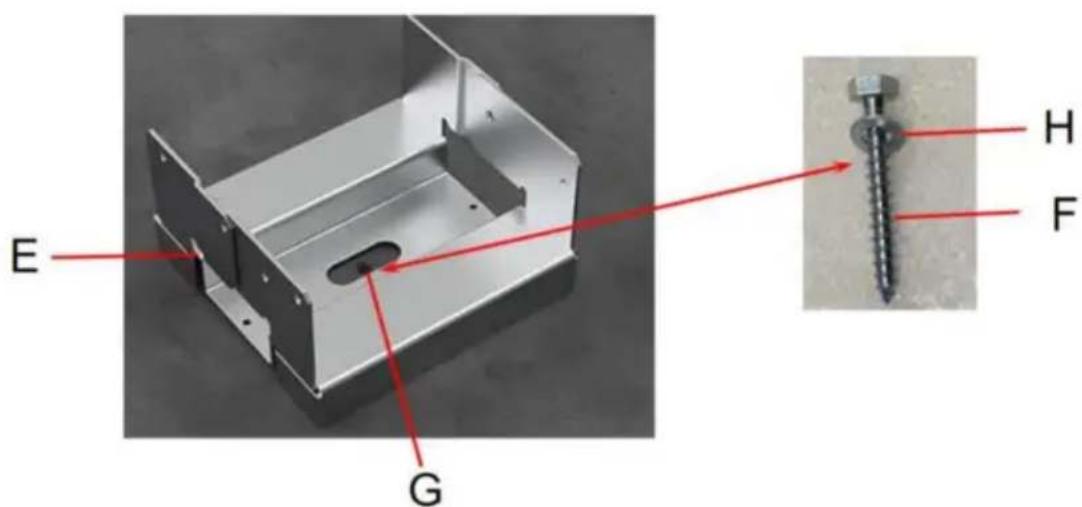

2. Wyrównaj powierzchnię podstawy słupka E z ząbkowaną tuleją rozporową G; 3.2. Przełóż wkręt samogwintujący F przez podkładkę H i zablokuj go w ząbkowanej tulei rozporowej G.

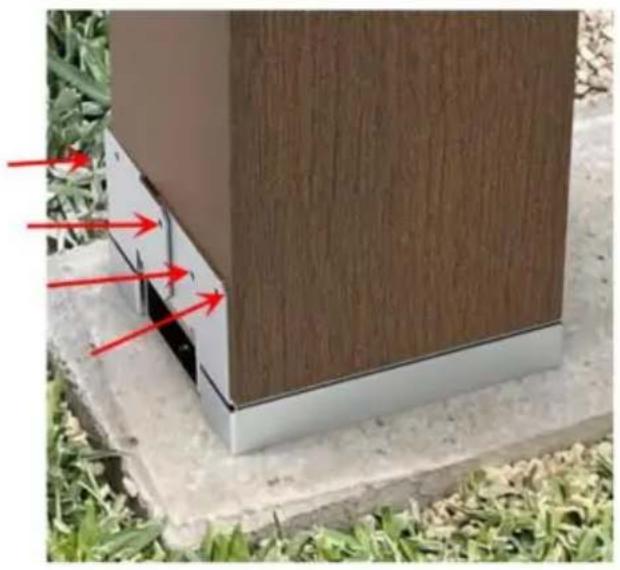

1. Umieść drewno nad podstawą słupka E i zamocuj za pomocą 4 wkrętów samogwintujących I po każdej stronie.

Model HNT-4in-10 wykorzystuje 3 wkręty samogwintujące I po każdej stronie. Zaleca się, aby przekrój drewna był o 0,1 cala mniejszy od rozmiaru wnęki.

Producent: Shanghai Muxin Muye Youxian Gongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
