INSTRUKCJA OBSŁUGI HNT-4in-10 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR

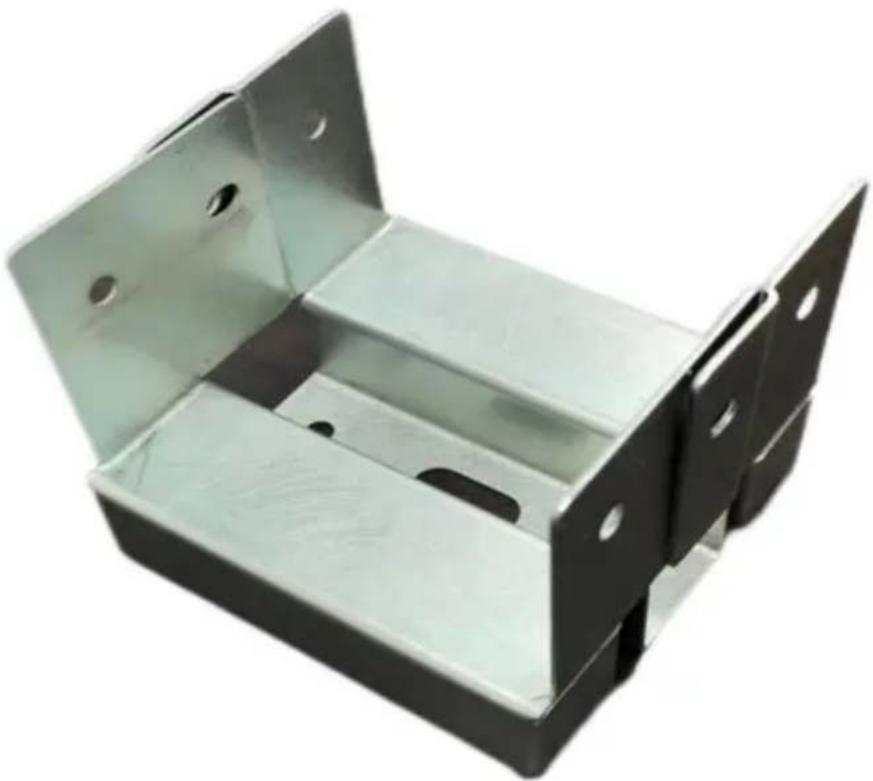

Podstawa słupka do betonu

MODEL: HNT-4w-10/HNT-6w-10

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać Przeczytaj uważnie instrukcję obsługi.

Instrukcje bezpieczeństwa

Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń i

Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

Wszechstronne zastosowanie

Do mocowania słupków drewnianych do istniejącego betonu w celu zapewnienia solidnego podparcia system. Lepiej chroń drewno, aby zapewnić solidną podstawę dla swojego tarasu, taras, pawilon i pawilon.

1. Nie pozwalaj dzieciom wspinać się na urządzenie. 2. Nie pozwalaj dzieciom i zwierzętom domowym przebywać w pobliżu urządzenia. z dala od miejsca montażu.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Produkt należy złożyć ściśle według instrukcji.

Nieprawidłowy montaż może być niebezpieczny.

1. Podczas montażu należy prawidłowo nosić okulary ochronne i rękawice robocze.

2. Nie próbuj składać produktu, gdy jesteś zmęczony lub osłabiony.

pod wpływem alkoholu, narkotyków lub leków.

1. Nośność i inne parametry produktu są stosowane do

wyłącznie produkt prawidłowo i kompletnie zmontowany.

1. Oddziel i policz wszystkie części i elementy montażowe.

2. Przygotuj następujące narzędzie: śrubokręt krzyżakowy.

3. Używając elektronarzędzi, pamiętaj o zwolnieniu i zatrzymaniu się. wymagany.

4. Do montażu potrzebne są dwie osoby.

5. Stosuj wyłącznie produkty zgodne z przeznaczeniem.

LISTA PARAMETRÓW

Model produktu	HNT-4w-10	HNT-6w-10
Liczba zestawów	10 szt.	10 szt.

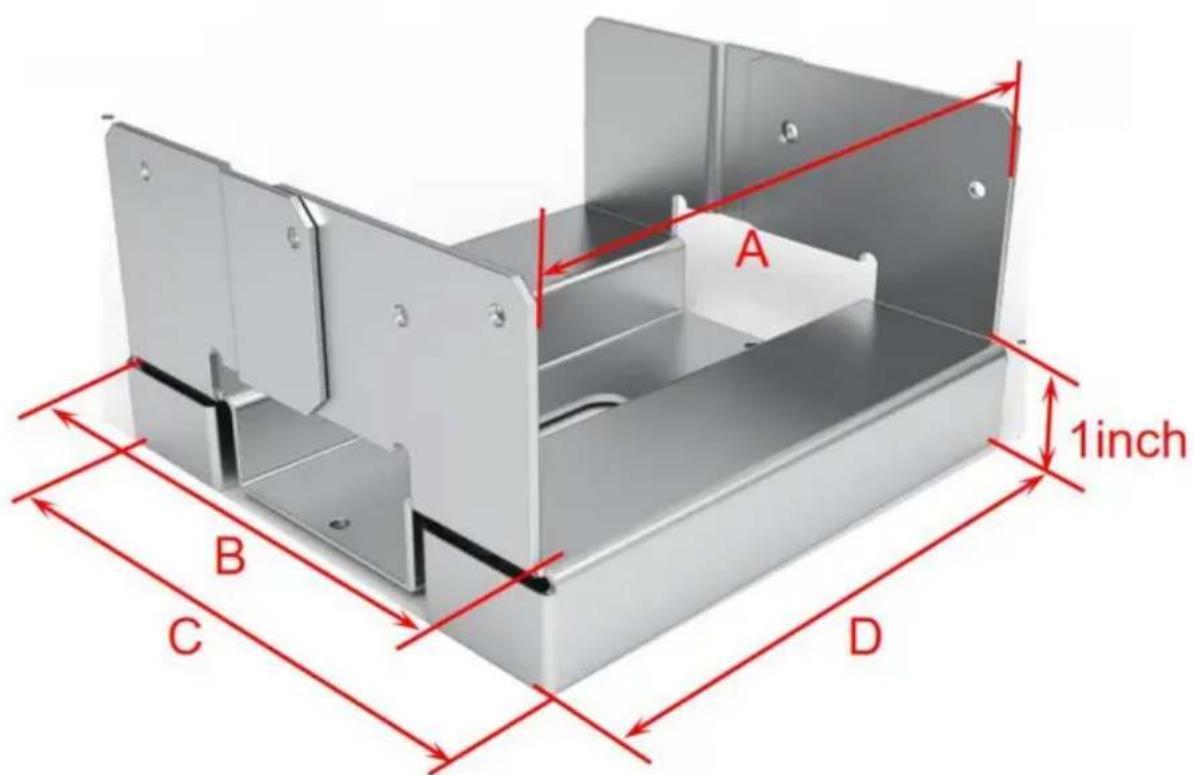

Rozmiar wnęki produktu (A*B)	3,53×3,56 cala(89,6×90,5 mm)	5,49×5,57 cala(139,5×141,5 mm)
Rozmiar podstawy (PŁYTA CD)	3,78×3,56 cala(96×90,5 mm)	5,68×5,57inc(144,5×141,5 mm)

A 1inch B C D

LISTA CZĘŚCI

Model produktu	HNT-4w-10	HNT-6w-10
E:Podstawa słupka	10 szt.
F: Śruba samogwintująca	10 szt.
G: Rozszerzenie ząbkowane Rękaw	10 szt.
H::podkładka	10 szt.
I: Śruba samogwintująca	80szt 100szt

Nasze produkty są stale aktualizowane, zdjęcia mogą się różnić od rzeczywistych.

kształtu rzeczywistych przedmiotów, proszę odnieść się do rzeczywistych przedmiotów.

Przy odbiorze próbek należy policzyć części.

Klucz J służy do przykręcania śrub

INSTRUKCJA INSTALACJI

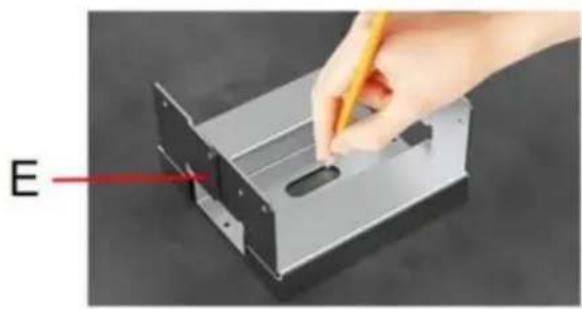

1. Zaznacz 1 punkt na ziemi przez 1 otwór na powierzchni podstawy słupka E; Wywierć otwór w oznaczonym miejscu za pomocą wiertła Φ29/64". Głębokość otworu wynosi 65 mm.

1. Zamontuj 1 ząbkowaną tuleję rozprężną I w gotowych otworach.

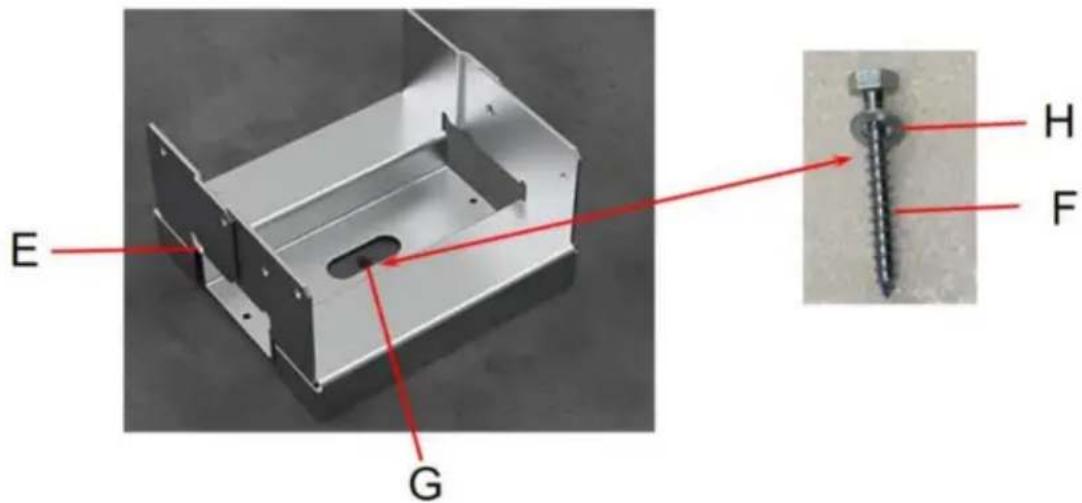

2. Wyrównaj powierzchnię podstawy słupka E z ząbkowaną tuleją rozporową G; 3.2. Przełoż wkręt samogwintujący F przez podkładkę H i zablokuj go w ząbkowanej tulei rozporowej G.

E G H F

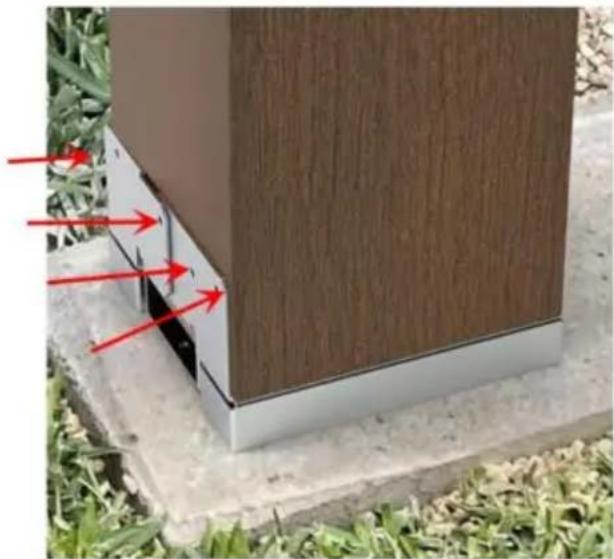

1. Umieść drewno nad podstawą słupka E i zamocuj za pomocą 4 wkrętów samogwintujących I po każdej stronie.

Model HNT-4in-10 wykorzystuje 3 wkręty samogwintujące I po każdej stronie.

Zaleca się, aby przekrój drewna był o 0,1 cala mniejszy od rozmiaru wnęki.
