Produkttyp	Stahlpfostenträger für Beton
Marke	Vevor
Modell	HNT-4in-10
Anzahl der Teile pro Kit	10
Abmessungen des Hohlraums (L x B)	89,6 x 90,5 mm (3,53 x 3,56 Zoll)
Abmessungen der Basis (L x B)	96 x 90,5 mm (3,78 x 3,56 Zoll)
Material	Verzinkter Stahl
Gewicht des Kits (geschätzt)	Ungefähr 2,5 kg
Verwendungszweck	Befestigung von Holzpfosten auf Betonoberfläche
Anwendungen	Terrassen, Pavillons, Gartenschuppen, Pergolen
Befestigungsart	Selbstschneidende Schrauben und Spreizdübel
Mitgelieferte Schrauben	80 selbstschneidende Schrauben (Typ I) + 10 Schrauben (Typ F)
Mitgelieferte Unterlegscheiben	10 Unterlegscheiben (Typ H)
Mitgelieferte Spreizdübel	10 gezahnte Spreizhülsen (Typ G)
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher, Bohrmaschine, Bohrer Φ11,5 mm (29/64 Zoll)
Empfohlene Anzahl Personen	2
Sicherheitshinweise	Schutzbrille und Handschuhe tragen, Kinder fernhalten, nicht unter Einfluss verwenden
Wartung	Regelmäßig den Schraubensitz und den Zustand der Basis überprüfen
Korrosionsbeständigkeit	Ja, dank verzinktem Stahl
Garantie	Elektronische Garantie über die Vevor-Support-Website
Herkunft	Importiert von Sanven Technology Ltd., USA

Häufig gestellte Fragen - HNT-4in-10 Vevor

Wie viele Pfostenbasen enthält das Kit HNT-4in-10?

Das Kit enthält 10 Pfostenbasen komplett mit den entsprechenden Schrauben, Unterlegscheiben und Dübeln.

Welche Abmessungen hat der Hohlraum für den Pfosten?

Der Hohlraum misst 89,6 x 90,5 mm (3,53 x 3,56 Zoll). Es wird empfohlen, dass der Querschnitt des Holzpfostens etwa 0,1 Zoll kleiner ist.

Welche Art von Schrauben wird mit dem Kit geliefert?

Das Kit enthält selbstschneidende Schrauben (Typ I) zur Befestigung des Pfostens in der Basis sowie Schrauben (Typ F) zur Befestigung der Basis am Beton mittels Spreizdübeln.

Wie installiere ich die Basis auf vorhandenem Beton?

Markieren Sie die Position der Löcher, bohren Sie mit einem Bohrer von Φ11,5 mm (29/64 Zoll) auf 65 mm Tiefe, setzen Sie die Spreizdübel ein und schrauben Sie dann die Basis mit den mitgelieferten Schrauben und Unterlegscheiben fest.

Welches Werkzeug wird zum Bohren benötigt?

Sie benötigen eine Bohrmaschine und einen Bohrer mit 11,5 mm Durchmesser (29/64 Zoll) für die Löcher im Beton. Für die Schrauben ist ein Kreuzschlitzschraubendreher erforderlich.

Wie viele Personen werden für die Montage benötigt?

Die Montage ist mit zwei Personen einfacher, um die Basis und den Pfosten beim Verschrauben an Ort und Stelle zu halten.

Kann ich dieses Produkt für einen Gartenschuppen verwenden?

Ja, dieses Produkt ist zur Befestigung von Holzpfosten auf Beton konzipiert, was sich perfekt für Gartenschuppen, Terrassen, Pavillons und Pergolen eignet.

Ist das Produkt rostbeständig?

Ja, die Basis besteht aus verzinktem Stahl, was eine gute Korrosions- und Rostbeständigkeit für den Außeneinsatz bietet.

Wie pflege ich die Pfostenbasis?

Es wird empfohlen, regelmäßig den Schraubensitz zu überprüfen und die Basis bei Bedarf zu reinigen, um Schmutz- oder Ablagerungen zu vermeiden.

Gibt es eine Garantie für dieses Produkt?

Ja, Vevor bietet eine elektronische Garantie. Sie können Ihr Produkt auf der Website www.vevor.com/support registrieren, um die Details zu erhalten.

BEDIENUNGSANLEITUNG HNT-4in-10 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat

Pfostenträger für Beton

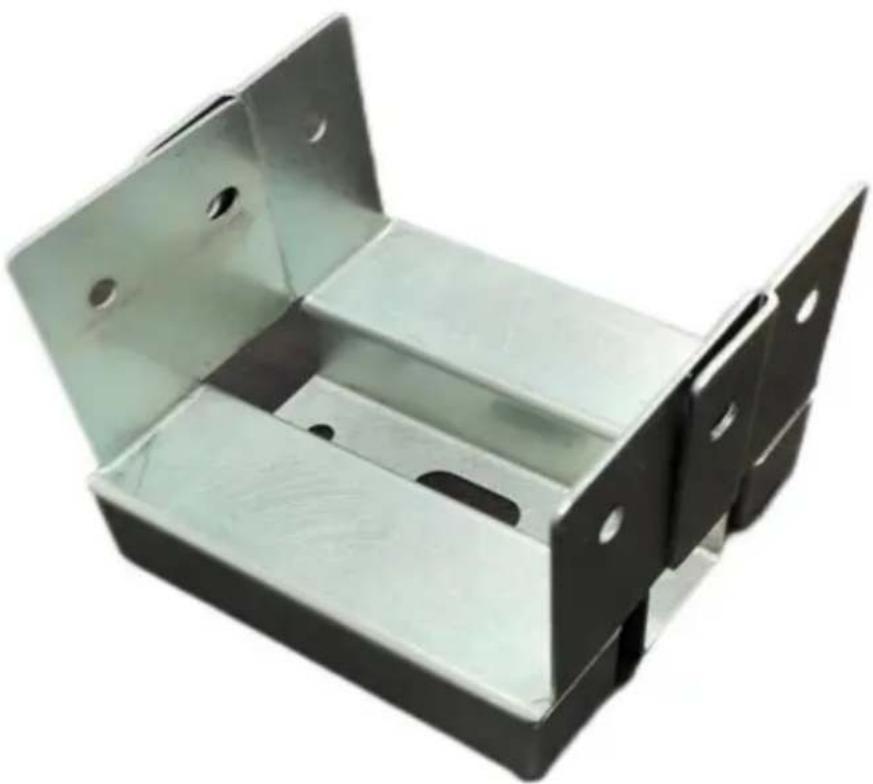

MODELL: HNT-4in-10/HNT-6in-10

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.

Sicherheitshinweise

Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie dieses Produkt

zusammenbauen, installieren, betreiben oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen können zu Verletzungen oder Sachschäden führen.

ALLROUND-NUTZUNG

Zur Befestigung von Holzpfosten an vorhandenem Beton, um einen stabilen Halt zu gewährleisten System. Schützen Sie das Holz besser, um eine solide Grundlage für Ihr Deck zu schaffen, Terrasse, Pavillon und Pavillon.

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern. 2. Halten Sie Kinder und Haustiere während der Montage weg.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Bitte montieren Sie das Produkt streng nach der Anleitung.

Eine falsche Montage kann gefährlich sein.

1. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.

2. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten.

3. Tragfähigkeit und andere Produktparameter werden auf die Nur ordnungsgemäß und vollständig montiertes Produkt.

4. Trennen und zählen Sie alle Teile und die Hardware.

5. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.

6. Achten Sie beim Einsatz von Elektrowerkzeugen darauf, die Geschwindigkeit zu verringern und anzuhalten, benötigt.

7. Für die Montage sind zwei Personen erforderlich.

8. Befolgen Sie nur die vorgesehenen Verwendungszwecke.

PARAMETERLISTE

Produktmodell	HNT-4in-10 HNT-6in-10
Anzahl der Kits	10 Stück	10 Stück

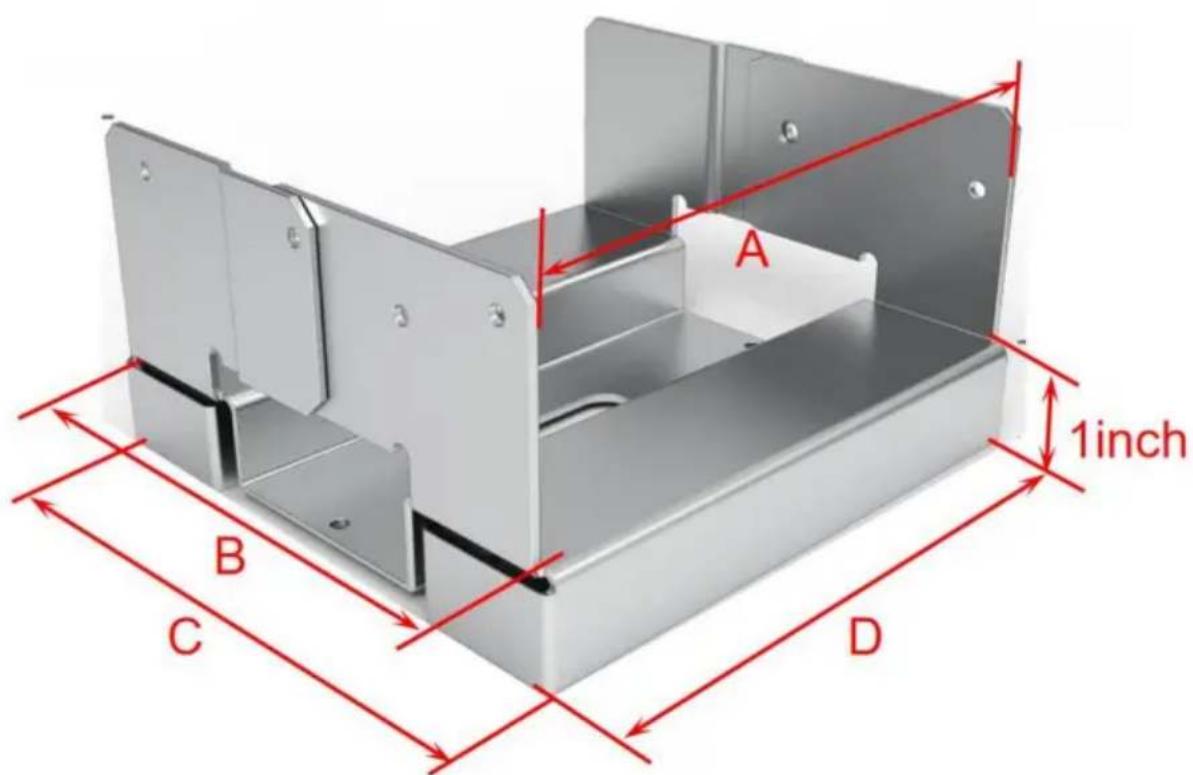

Produkthohlraumgröße (A*B)	3,53 × 3,56 Zoll(89,6 × 90,5 mm)	5,49 × 5,57 Zoll(139,5 × 141,5 mm)
Basisgröße (CD)	3,78 × 3,56 Zoll(96 × 90,5 mm)	5,68 × 5,57 Zoll(144,5 × 141,5 mm)

TEILELISTE

Produktmodell	HNT-4in-10 HNT-6in-10
E:Pfostenbasis	10 Stück
F: Selbstschneidende Schraube	10 Stück
G:Gezackte ErweiterungÄrmel	10 Stück
H::Unterlegscheibe	10 Stück
I: Selbstschneidende Schraube	80 Stück	100 Stück

Unsere Produkte werden ständig aktualisiert, die Bilder können von der tatsächlichen

Die Form der tatsächlichen Artikel entnehmen Sie bitte den tatsächlichen Artikeln.

Zählen Sie die Teile beim Empfang von Proben.

Mit dem Schraubenschlüssel J werden die Schrauben gedreht

INSTALLATIONSANLEITUNG

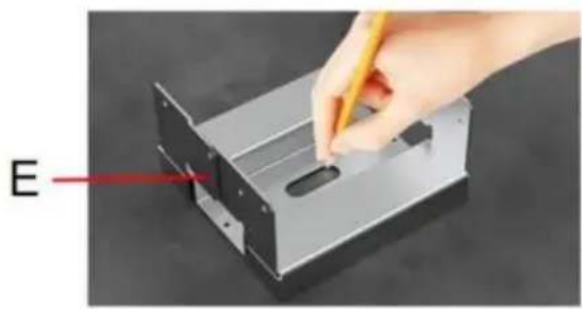

1. Markieren Sie 1 Punkt auf dem Boden durch 1 Loch an der Oberfläche der Pfostenbasis E; Bohren Sie an der Markierungsposition mit einem 29/64'' -Bohrer; die Tiefe des Lochs betrug 65 mm.

1. Installieren Sie die 1 gezackte Expansionshülse I in die fertigen Löcher.

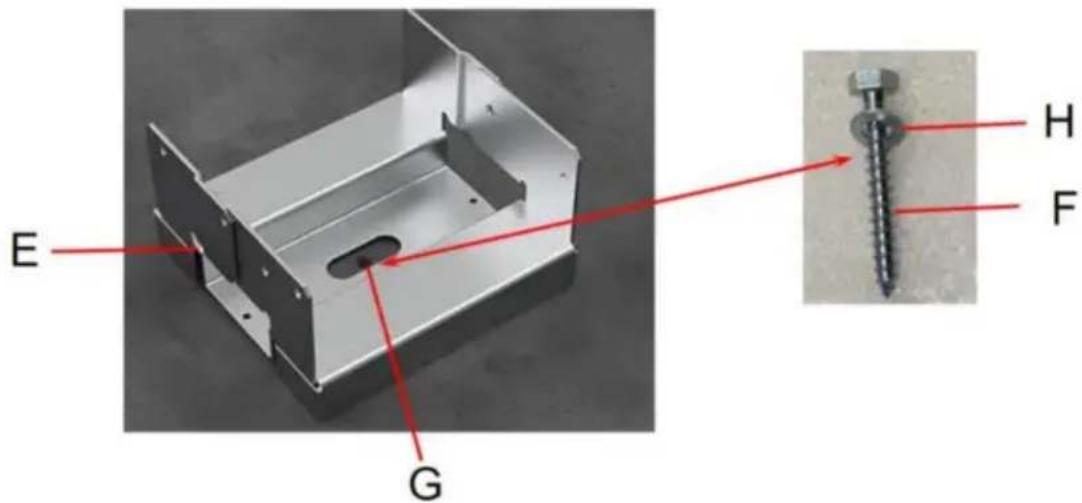

2. Richten Sie die Basisfläche des Pfostenfußes E an der gezahnten Spreizhülse G aus. 3.2. Führen Sie die selbstschneidende Schraube F durch die Unterlegscheibe H und befestigen Sie sie an der gezahnten Spreizhülse G.

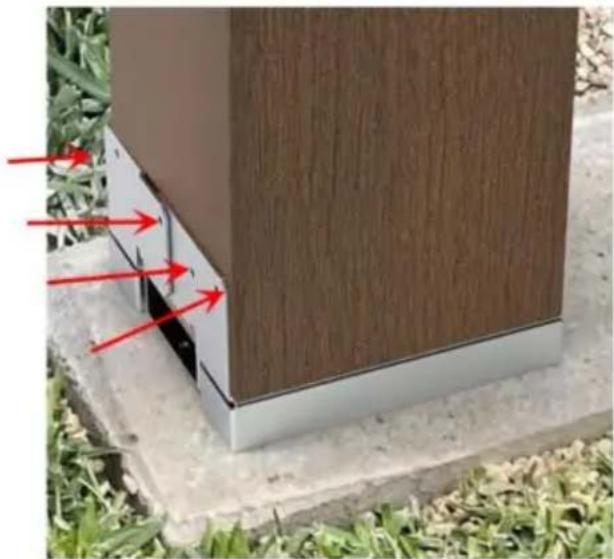

1. Legen Sie Holz über den Pfostensockel E und befestigen Sie es mit 4 selbstschneidenden Schrauben I auf jeder Seite.

Beim Modell HNT-4in-10 werden auf jeder Seite 3 selbstschneidende Schrauben I verwendet. Es wird empfohlen, dass der Holzabschnitt 0,1 Zoll kleiner ist als die Hohlraumgröße.
