HNT-4in-10 - Matériel de construction Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Base de poteau en acier pour béton
Marque	Vevor
Modèle	HNT-4in-10
Nombre de pièces par kit	10
Dimensions de la cavité (L x l)	89,6 x 90,5 mm (3,53 x 3,56 po)
Dimensions de la base (L x l)	96 x 90,5 mm (3,78 x 3,56 po)
Matériau	Acier galvanisé
Poids du kit (estimé)	Environ 2,5 kg
Usage prévu	Fixation de poteaux en bois sur surface en béton
Applications	Terrasses, pavillons, abris de jardin, pergolas
Type de fixation	Vis autotaraudeuses et chevilles à expansion
Vis fournies	80 vis autotaraudeuses (type I) + 10 vis (type F)
Rondelles fournies	10 rondelles (type H)
Chevilles à expansion fournies	10 manchons d'expansion dentelés (type G)
Outils nécessaires	Tournevis cruciforme, perceuse, foret Φ11,5 mm (29/64 po)
Nombre de personnes recommandées	2
Consignes de sécurité	Porter des lunettes et des gants, tenir enfants à distance, ne pas utiliser sous influence
Entretien	Vérifier périodiquement le serrage des vis et l'état de la base
Résistance à la corrosion	Oui, grâce à l'acier galvanisé
Garantie	Garantie électronique via le site Vevor support
Origine	Importé par Sanven Technology Ltd., USA

FOIRE AUX QUESTIONS - HNT-4in-10 Vevor

Combien de bases de poteau contient le kit HNT-4in-10 ?

Le kit contient 10 bases de poteau complètes, avec les vis, rondelles et chevilles correspondantes.

Quelles sont les dimensions de la cavité pour le poteau ?

La cavité mesure 89,6 x 90,5 mm (3,53 x 3,56 pouces). Il est recommandé que la section du poteau en bois soit environ 0,1 pouce plus petite.

Quel type de vis est fourni avec le kit ?

Le kit inclut des vis autotaraudeuses (type I) pour fixer le poteau dans la base, ainsi que des vis (type F) pour fixer la base au béton via les chevilles à expansion.

Comment installer la base sur du béton existant ?

Marquez l'emplacement des trous, percez avec un foret de Φ11,5 mm (29/64 pouce) sur 65 mm de profondeur, insérez les chevilles à expansion, puis vissez la base avec les vis et rondelles fournies.

Quel outil est nécessaire pour le perçage ?

Vous aurez besoin d'une perceuse et d'un foret de diamètre 11,5 mm (29/64 pouce) pour les trous dans le béton. Un tournevis cruciforme est nécessaire pour les vis.

Combien de personnes sont nécessaires pour l'assemblage ?

L'assemblage est plus facile à deux personnes pour maintenir la base et le poteau en place lors du vissage.

Puis-je utiliser ce produit pour un abri de jardin ?

Oui, ce produit est conçu pour fixer des poteaux en bois sur du béton, ce qui convient parfaitement pour les abris de jardin, terrasses, pavillons et pergolas.

Le produit est-il résistant à la rouille ?

Oui, la base est fabriquée en acier galvanisé, ce qui offre une bonne résistance à la corrosion et à la rouille pour une utilisation extérieure.

Comment entretenir la base de poteau ?

Il est recommandé de vérifier périodiquement le serrage des vis et de nettoyer la base si nécessaire pour éviter l'accumulation de saleté ou de débris.

Y a-t-il une garantie pour ce produit ?

Oui, Vevor offre une garantie électronique. Vous pouvez enregistrer votre produit sur le site www.vevor.com/support pour obtenir les détails.

MODE D'EMPLOI HNT-4in-10 Vevor

Assistance technique et certificat de garantie électronique

Base de poteau pour béton

MODÈLE : HNT-4 po-10/HNT-6 po-10

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire Lisez attentivement le manuel d'instructions.

Consignes de sécurité

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et

le non-respect des instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

UTILISATION TOUT TERRAIN

Pour fixer des poteaux en bois au béton existant afin d'assurer un support robuste système. Mieux protéger le bois pour fournir une base solide à votre terrasse, terrasse, pavillon et pavillon.

1. Ne laissez pas les enfants grimper sur l'appareil. 2. Gardez les enfants et les animaux domestiques à l'écart. à l'écart pendant le montage.

PRÉCAUTIONS DE MONTAGE

1. Veuillez assembler le produit en stricte conformité avec les instructions.

Un assemblage incorrect peut être dangereux.

1. Veuillez porter des lunettes de sécurité et des gants de travail correctement pendant l'assemblage.

2. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous la l'influence de l'alcool, de drogues ou de médicaments.

3. La capacité de charge et d'autres paramètres du produit sont appliqués au produit correctement et complètement assemblé uniquement.

4. Séparez et comptez toutes les pièces et le matériel.

5. Préparez l'outil suivant : tournevis cruciforme.

6. Si vous utilisez des outils électriques, veillez à ralentir et à vous arrêter lorsque nécessaire.

7. Deux personnes sont nécessaires pour l'assemblage.

8. Respecter uniquement les usages prévus.

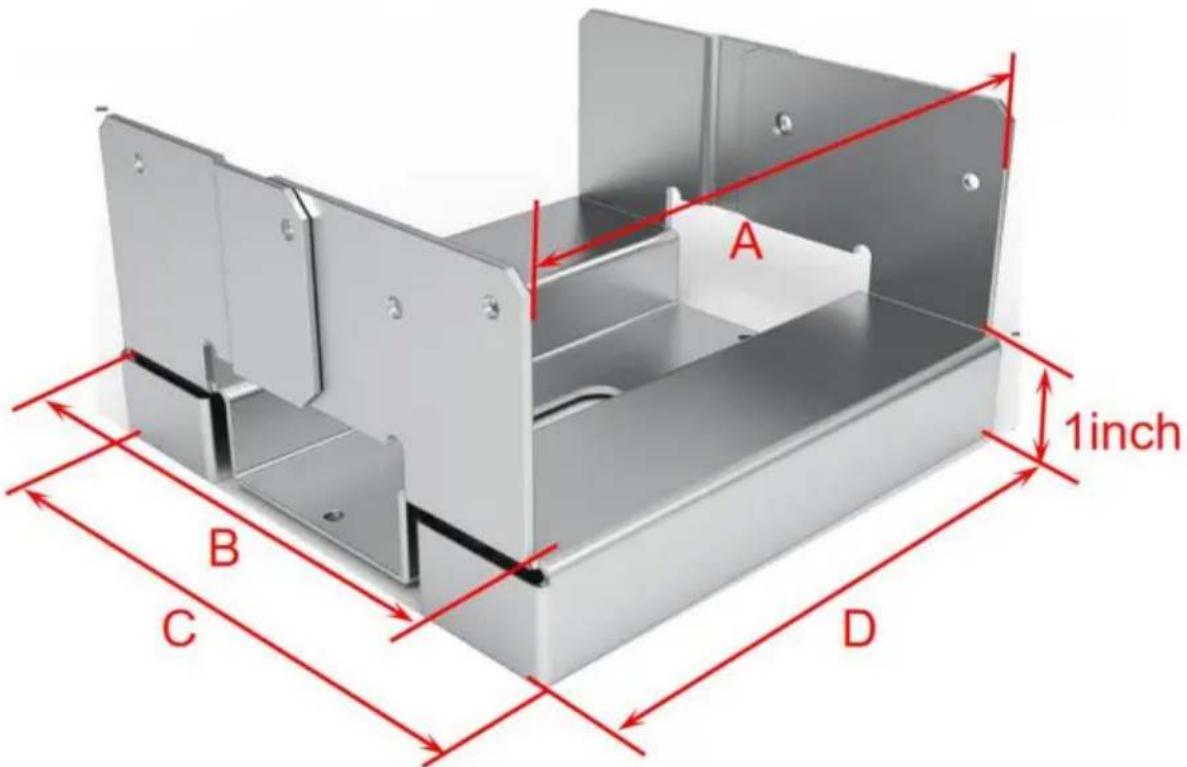

LISTE DES PARAMÈTRES

Modèle de produit	HNT-4 en 10	HNT-6 en 10
Nombre de kits	10 pièces	10 pièces
Taille de la cavité du produit(A*B)	3,53 × 3,56 pouces(89,6 × 90,5 mm)	5,49 × 5,57 pouces(139,5 × 141,5 mm)
Taille de la base(CD)	3,78 × 3,56 pouces(96 × 90,5 mm)	5,68 × 5,57 pouces(144,5 × 141,5 mm)

LISTE DES PIÈCES

Modèle de produit	HNT-4 en 10	HNT-6 en 10
E:Post Base	10 pièces
F: Vis autotaraudeuse	10 pièces
G: Expansion denteléeManche	10 pièces
H::laveuse	10 pièces
I: Vis autotaraudeuse	80 pièces 100 pièces

Nos produits sont constamment mis à jour, les images peuvent être différentes des

forme des articles réels, veuillez vous référer aux articles réels.

Comptez les pièces lors de la réception des échantillons.

La clé J est utilisée pour tourner les vis

GUIDE D'INSTALLATION

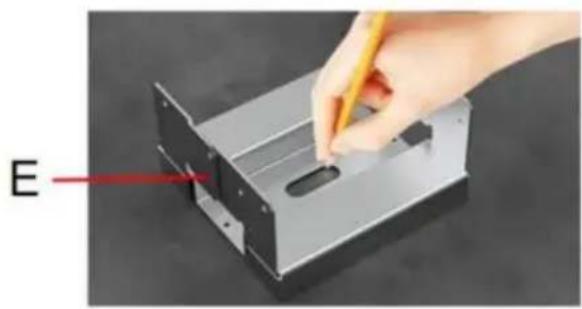

1. Marquez 1 point sur le sol à travers 1 trou sur la surface de la base du poteau E ; Perc la position de marquage à l'aide d'un foret Φ29/64" ; La profondeur du trou était de 65 mm.

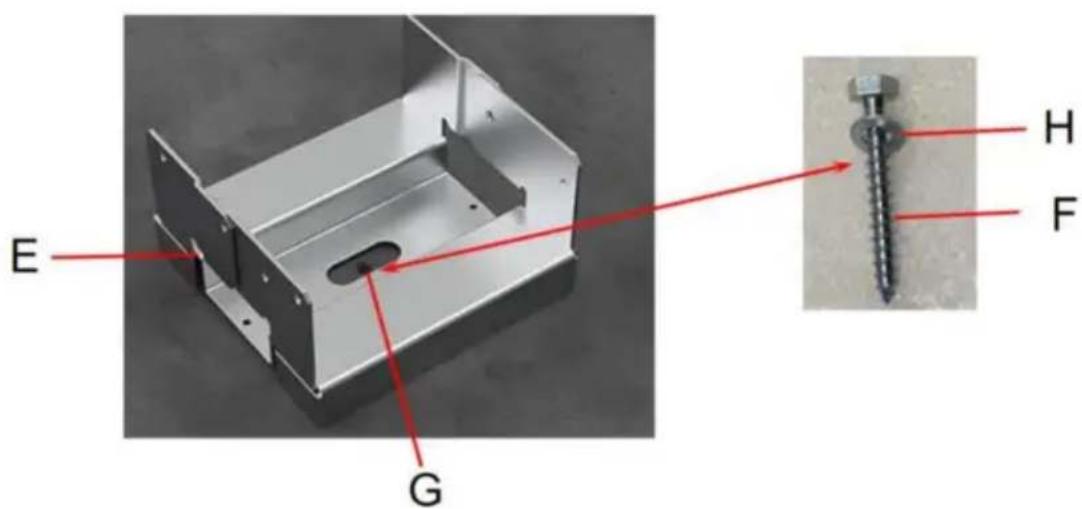

1. Installez le manchon d'expansion dentelé 1 dans les trous finis.

2. Alignez la face de la base du poteau E sur le manchon d'expansion dentelé G ; 3.2. Passez la vis autotaraudeuse F à travers la rondelle H et verrouillez-la sur le manchon d'expansion dentelé G.

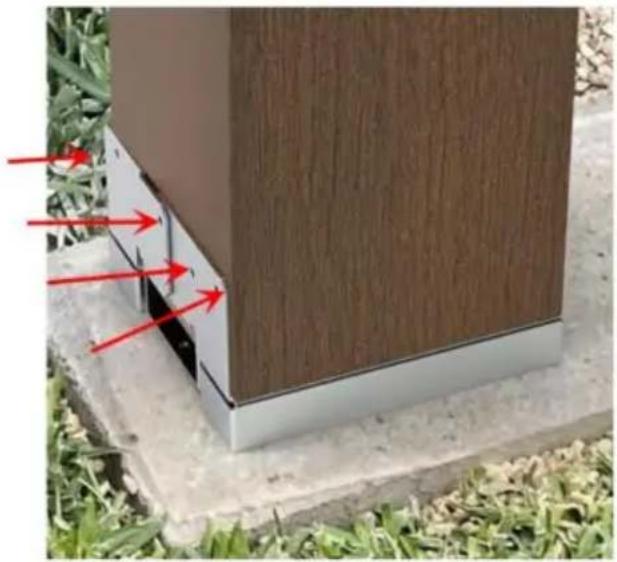

1. Placez le bois au-dessus de la base du poteau E et fixez-le avec 4 vis autotaraudeuses I de chaque côté.

Le modèle HNT-4in-10 utilise 3 vis autotaraudeuses I de chaque côté. Il est recommandé que la section en bois soit 0,1 pouce plus petite que la taille de la cavité.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

60329 Francfort-sur-le-Main.

Assistance technique et certificat de garantie

électronique www.vevor.com/support
