Tipo di prodotto	Base per palo in acciaio per calcestruzzo
Marca	Vevor
Modello	HNT-4in-10
Numero di pezzi per kit	10
Dimensioni della cavità (L x l)	89,6 x 90,5 mm (3,53 x 3,56 pollici)
Dimensioni della base (L x l)	96 x 90,5 mm (3,78 x 3,56 pollici)
Materiale	Acciaio zincato
Peso del kit (stimato)	Circa 2,5 kg
Uso previsto	Fissaggio di pali in legno su superficie in calcestruzzo
Applicazioni	Terrazze, gazebo, capanni da giardino, pergole
Tipo di fissaggio	Viti autofilettanti e tasselli ad espansione
Viti fornite	80 viti autofilettanti (tipo I) + 10 viti (tipo F)
Rondelle fornite	10 rondelle (tipo H)
Tasselli ad espansione forniti	10 manicotti ad espansione dentellati (tipo G)
Strumenti necessari	Cacciavite a croce, trapano, punta da trapano Φ11,5 mm (29/64 pollici)
Numero di persone consigliate	2
Istruzioni di sicurezza	Indossare occhiali e guanti, tenere i bambini a distanza, non utilizzare sotto l'influenza
Manutenzione	Controllare periodicamente il serraggio delle viti e lo stato della base
Resistenza alla corrosione	Sì, grazie all'acciaio zincato
Garanzia	Garanzia elettronica tramite il sito Vevor support
Origine	Importato da Sanven Technology Ltd., USA

Domande frequenti - HNT-4in-10 Vevor

Quante basi per palo contiene il kit HNT-4in-10 ?

Il kit contiene 10 basi per palo complete, con viti, rondelle e tasselli corrispondenti.

Quali sono le dimensioni della cavità per il palo ?

La cavità misura 89,6 x 90,5 mm (3,53 x 3,56 pollici). Si consiglia che la sezione del palo in legno sia circa 0,1 pollici più piccola.

Che tipo di viti sono fornite con il kit ?

Il kit include viti autofilettanti (tipo I) per fissare il palo nella base, oltre a viti (tipo F) per fissare la base al calcestruzzo tramite tasselli ad espansione.

Come installare la base su calcestruzzo esistente ?

Segnare la posizione dei fori, forare con una punta da trapano di Φ11,5 mm (29/64 pollici) per 65 mm di profondità, inserire i tasselli ad espansione, quindi avvitare la base con le viti e rondelle fornite.

Quale strumento è necessario per la foratura ?

Avrete bisogno di un trapano e di una punta da trapano di diametro 11,5 mm (29/64 pollici) per i fori nel calcestruzzo. Un cacciavite a croce è necessario per le viti.

Quante persone sono necessarie per l'assemblaggio ?

L'assemblaggio è più facile con due persone per tenere la base e il palo in posizione durante l'avvitamento.

Posso usare questo prodotto per un capanno da giardino ?

Sì, questo prodotto è progettato per fissare pali in legno su calcestruzzo, perfetto per capanni da giardino, terrazze, gazebo e pergole.

Il prodotto è resistente alla ruggine ?

Sì, la base è realizzata in acciaio zincato, che offre una buona resistenza alla corrosione e alla ruggine per uso esterno.

Come si effettua la manutenzione della base per palo ?

Si consiglia di controllare periodicamente il serraggio delle viti e pulire la base se necessario per evitare l'accumulo di sporco o detriti.

C'è una garanzia per questo prodotto ?

Sì, Vevor offre una garanzia elettronica. È possibile registrare il prodotto sul sito www.vevor.com/support per i dettagli.

MANUALE UTENTE HNT-4in-10 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

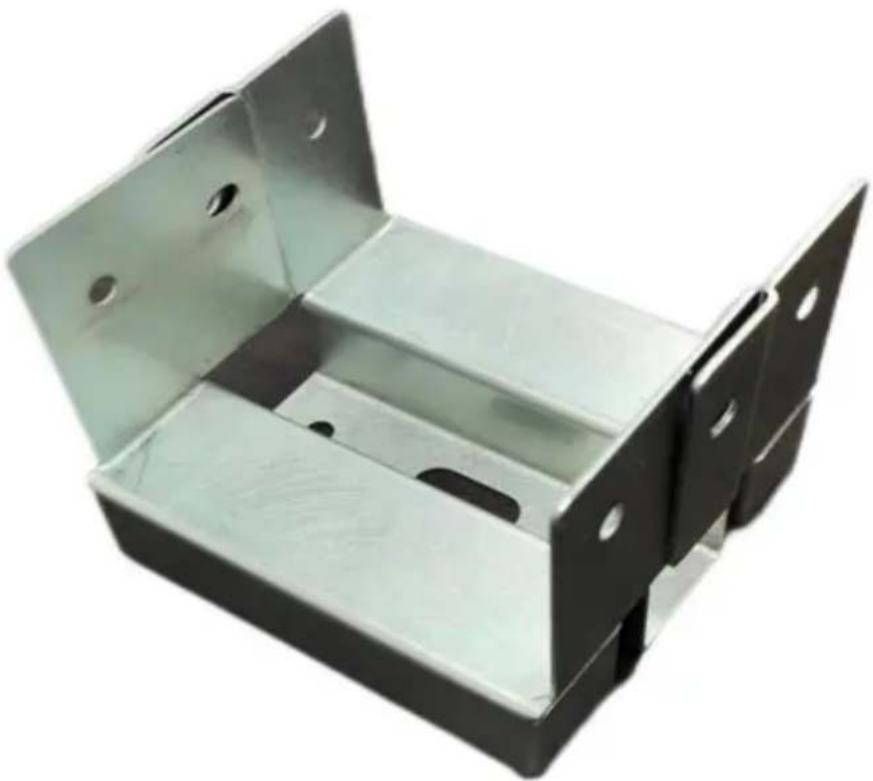

Base per palo per calcestruzzo

MODELLO:HNT-4in-10/HNT-6in-10

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Istruzioni di sicurezza

Leggere e comprendere l'intero manuale prima di montare, installare, utilizzare o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore.

UTILIZZO COMPLETO

Per fissare pali di legno al calcestruzzo esistente per garantire un supporto robusto sistema. Meglio proteggere il legno per fornire una solida base per il tuo deck, terrazza, padiglione e padiglione.

1. Non permettere ai bambini di salire sull'unità. 2. Tenere i bambini e gli animali domestici fuori dalla portata dei bambini. via durante il montaggio.

PRECAUZIONI DI MONTAGGIO

1. Si prega di montare il prodotto seguendo scrupolosamente le istruzioni.
   Un montaggio non corretto potrebbe rivelarsi pericoloso.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro.
3. Non tentare di montare il prodotto quando ci si sente stanchi o sotto sforzo. influenza di alcol, droghe o farmaci.
4. La capacità di carico e altri parametri del prodotto vengono applicati al solo prodotti correttamente e completamente assemblati.
5. Separare e contare tutte le parti e l'hardware.
6. Preparare il seguente utensile: cacciavite a croce.
7. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
8. Per il montaggio sono necessarie due persone.
9. Attenersi esclusivamente agli usi previsti.

ELENCO PARAMETRI

Modello del prodotto		HNT-6in-10HNT-4in-10
Numero di kit	10 pezzi	10 pezzi

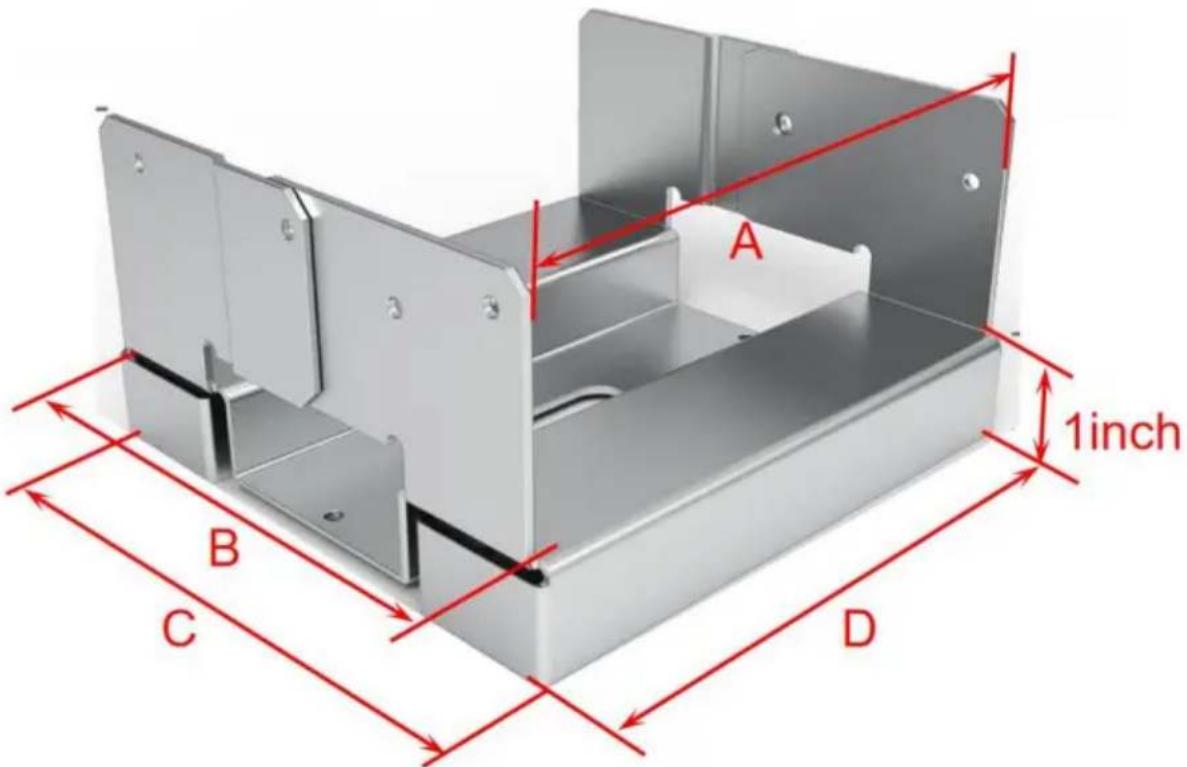

Dimensioni della cavità del prodotto(Un*B)	3,53×3,56 pollici(89,6×90,5 mm)	5,49×5,57 pollici(139,5×141,5 mm)
Dimensioni della base(CD)	3,78×3,56 polliciDimensioni: 96×90,5 mm	5,68×5,57 polliciDimensioni: 144,5×141,5 mm

ELENCO DELLE PARTI

Modello del prodotto	HNT-4in-10	HNT-6in-10
E:Base del palo	10 pezzi
F:Vite autofilettante	10 pezzi
G:Espansione seghettataManica	10 pezzi
H::rondella	10 pezzi
I:Vite autofilettante	80 pezzi 100 pezzi

I nostri prodotti vengono costantemente aggiornati, le immagini potrebbero essere diverse da quelle reali. forma degli articoli effettivi, fare riferimento agli articoli effettivi.

Quando si ricevono i campioni, contare le parti.

La chiave J viene utilizzata per girare le viti

GUIDA ALL'INSTALLAZIONE

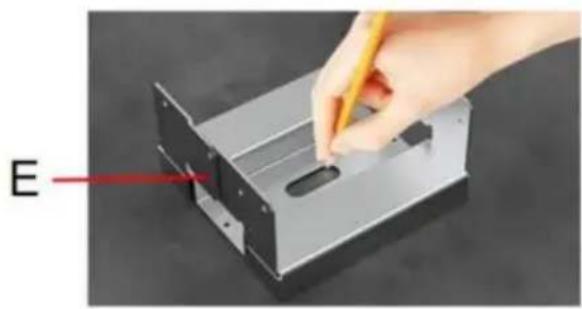

1. Segnare 1 punto sul terreno attraverso 1 foro sulla superficie E della base del palo; Forare nella posizione di marcatura utilizzando una punta da trapano da y29/64"; La profondità del foro era di 65 mm.

1. Installare il manicotto di espansione dentellato I nei fori finiti.

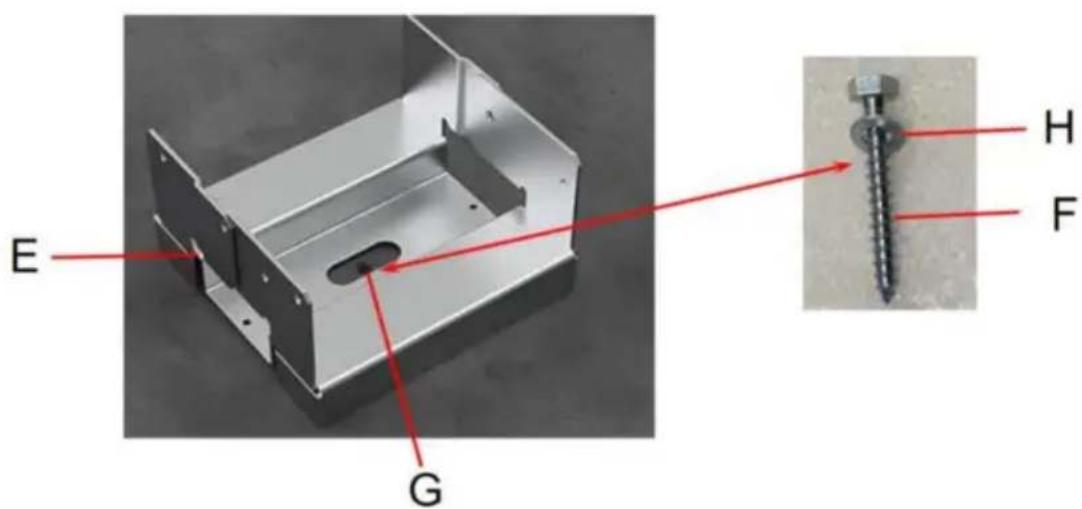

2. Allineare la faccia della base E della base del palo al manicotto di espansione dentellato G; 3.2. Fare passare la vite autofilettante F attraverso la rondella H e bloccarla al manicotto di espansione dentellato G.

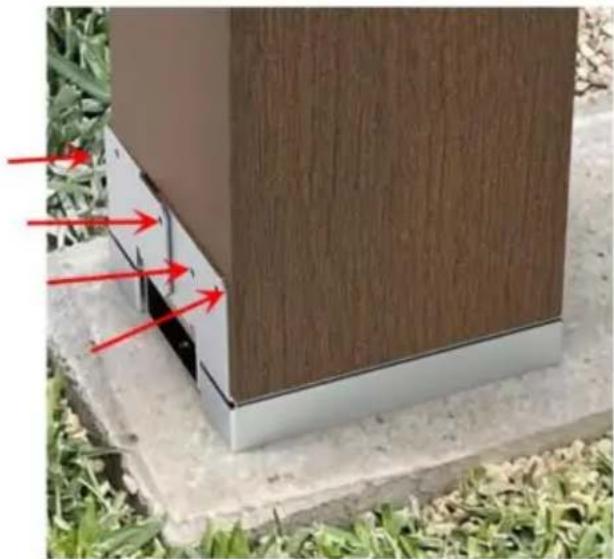

1. Posizionare il legno sopra la base del palo E e montarlo con 4 viti autofilettanti I su ciascun lato.

Il modello HNT-4in-10 utilizza 3 viti autofilettanti I su ciascun lato. Si consiglia che la sezione in legno sia di 0,1 pollici più piccola rispetto alle dimensioni della cavità.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
