Marke	Vevor
Modell	HNT-6in-10
Produkttyp	Betonpfostenbasis (Kit mit 10 Stück)
Verwendung	Befestigung von Holzpfeilern auf vorhandenem Beton (Terrasse, Pavillon)
Größe des Hohlraums	139,5 × 141,5 mm (5,49 × 5,57 Zoll)
Größe der Basis	144,5 × 141,5 mm (5,68 × 5,57 Zoll)
Anzahl der Kits	10 komplette Pfostenbasen
Kit-Inhalt	10 Basen (E), 10 selbstschneidende Schrauben (F), 10 gezackte Expansionshülsen (G), 10 Unterlegscheiben (H), 100 Holzschrauben (I), Schlüssel (J)
Material	Verzinkter Stahl (Schätzung)
Für die Montage erforderliche Werkzeuge	Kreuzschlitzschraubendreher, Bohrmaschine, Bohrer 29/64", mitgelieferter Schlüssel J
Empfohlene Anzahl von Benutzern	2 Personen
Empfohlener Holzquerschnitt	0,1 Zoll (2,54 mm) kleiner als der Hohlraum, also etwa 139 × 141 mm
Installationsanleitung	Markierung, Bohren, Einsetzen der Hülse, Befestigung der Basis, dann des Pfostens mit 4 Schrauben pro Seite
Wartung	Mit einem feuchten Tuch reinigen, Scheuermittel vermeiden
Sicherheitshinweise	Handschuhe und Schutzbrille tragen, Kinder nicht klettern lassen, nüchtern montieren
Garantie	Technische Unterstützung und elektronische Garantieurkunde auf www.vevor.com/support
Hersteller	Shanghaiuxinmuyeyouxiangongsi, Shanghai, China
Importeur (EU)	Sanven Technology Ltd., Deutschland

Häufig gestellte Fragen - HNT-6in-10 Vevor

Wie installiere ich die Pfostenbasis auf Beton?

1. Markieren Sie einen Punkt auf dem Boden durch ein Loch der Basis. 2. Bohren Sie ein 65 mm tiefes Loch mit einem Bohrer 29/64". 3. Setzen Sie die gezackte Expansionshülse ein. 4. Richten Sie die Basis aus und befestigen Sie sie mit einer selbstschneidenden Schraube und einer Unterlegscheibe. 5. Setzen Sie den Holzpfeiler in den Hohlraum und befestigen Sie ihn mit 4 Schrauben auf jeder Seite.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher, eine Bohrmaschine, einen Bohrer 29/64" und den mitgelieferten Schlüssel J. Zwei Personen werden empfohlen.

Welchen Holzquerschnitt sollte ich mit dem Modell HNT-6in-10 verwenden?

Der Hohlraum misst 139,5 × 141,5 mm. Es wird empfohlen, dass der Querschnitt des Holzpfeilers 0,1 Zoll (2,54 mm) kleiner ist, also etwa 139 × 141 mm.

Ist das Produkt für eine Terrasse oder einen Pavillon geeignet?

Ja, das Produkt ist speziell dafür ausgelegt, Holzpfeiler auf Beton zu befestigen, um eine Terrasse, einen Pavillon oder eine Pergola zu stützen.

Wie viele Schrauben sind im Kit enthalten?

Das Kit HNT-6in-10 enthält 10 selbstschneidende Schrauben (F) zur Befestigung am Beton, 10 Unterlegscheiben und 100 selbstschneidende Schrauben (I) zur Befestigung des Holzes (4 pro Seite pro Basis).

Kann ich dieses Produkt für einen Metallpfosten verwenden?

Nein, dieses Produkt ist nur für Holzpfeiler konzipiert. Die Verwendung mit Metall ist nicht vorgesehen.

Ist das Produkt rostbeständig?

Das Produkt besteht aus korrosionsbehandeltem Stahl, wahrscheinlich verzinkt. Es wird empfohlen, es regelmäßig zu reinigen und übermäßig feuchte Umgebungen zu vermeiden.

Wie pflege ich die Pfostenbasen?

Reinigen Sie mit einem nicht scheuernden feuchten Tuch. Überprüfen Sie regelmäßig die Befestigungen und ziehen Sie sie bei Bedarf nach. Vermeiden Sie aggressive Chemikalien.

Wo finde ich die Garantie und den technischen Support?

Die elektronische Garantie und der technische Support sind auf der Website www.vevor.com/support verfügbar. Bewahren Sie die Anleitung als Kaufnachweis auf.

Wird das Produkt mit einer Bedienungsanleitung geliefert?

Ja, eine detaillierte Bedienungsanleitung ist im Lieferumfang enthalten. Sie können auch eine kostenlose PDF-Version online herunterladen.

BEDIENUNGSANLEITUNG HNT-6in-10 Vevor

E-CrossStu GmbH, Mainzer Landstr. 69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat

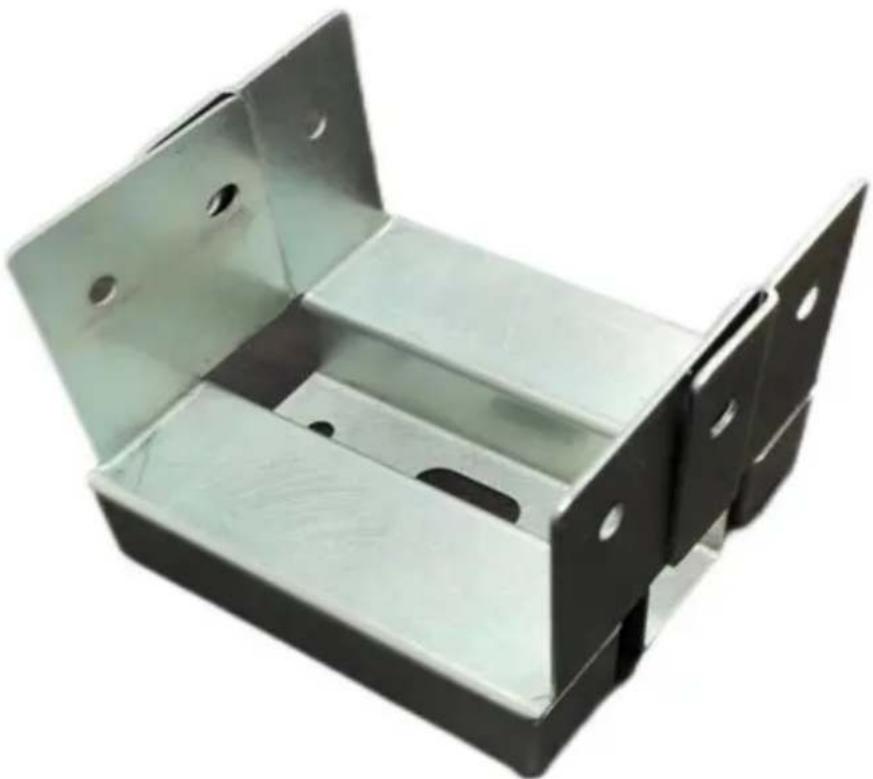

Pfostenträger für Beton

MODELL: HNT-4in-10/HNT-6in-10

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig durchlesen.

Sicherheitshinweise

Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie dieses Produkt

zusammenbauen, installieren, betreiben oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen können zu Verletzungen oder Sachschäden führen.

ALLROUND-NUTZUNG

Zur Befestigung von Holzpfosten an vorhandenem Beton, um einen stabilen Halt zu gewährleisten. Schützen Sie das Holz besser, um eine solide Grundlage für Ihr Deck, Terrasse, Pavillon und Pavillon zu schaffen.

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern. 2. Halten Sie Kinder und Haustiere während der Montage fern.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Montieren Sie das Produkt streng nach der Anleitung. Eine falsche Montage kann gefährlich sein. 2. Tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe. 3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. 4. Tragfähigkeit und andere Produktparameter gelten nur für das ordnungsgemäß und vollständig montierte Produkt. 5. Trennen und zählen Sie alle Teile und die Hardware. 6. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher. 7. Achten Sie beim Einsatz von Elektrowerkzeugen darauf, die Geschwindigkeit zu verringern und anzuhalten, wenn das Produkt befestigt ist. 8. Für die Montage sind zwei Personen erforderlich. 9. Befolgen Sie nur die vorgesehenen Verwendungszwecke.

PARAMETERLISTE

Produktmodell	HNT-4in-10 HNT-6in-10
Anzahl der Kits	10 Stück	10 Stück

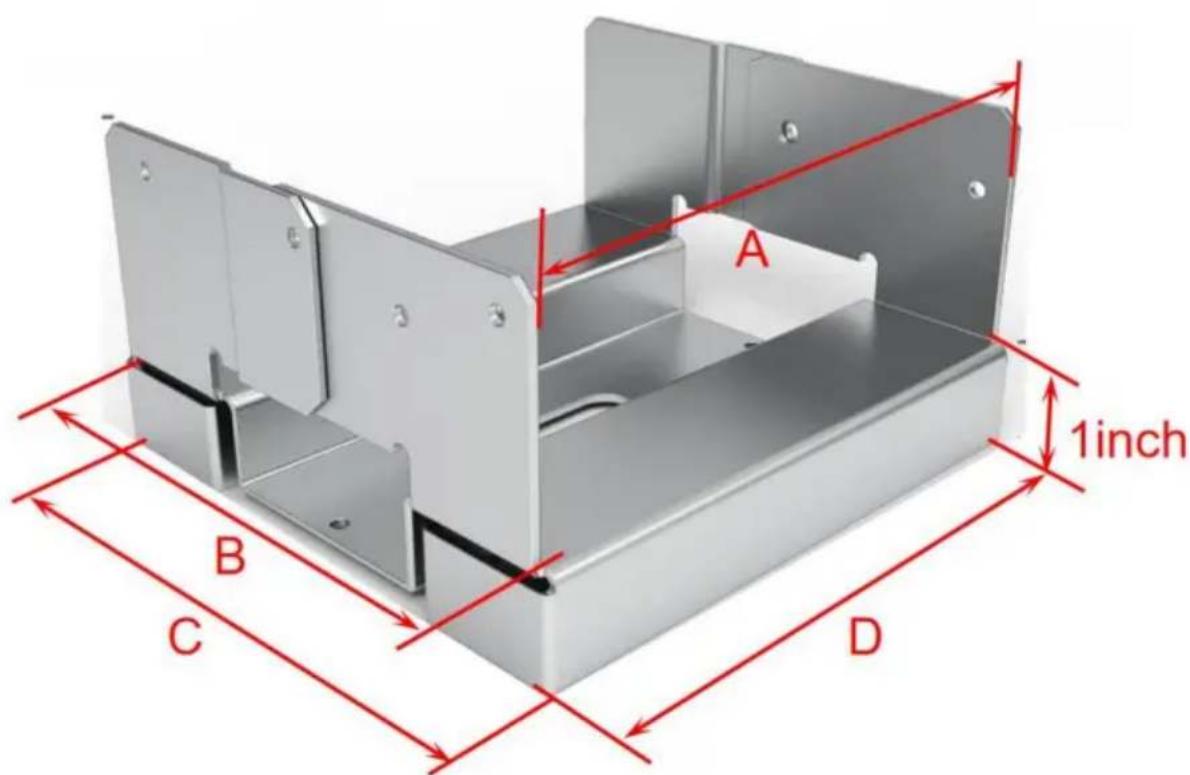

Produktthohlraumgroße (A*B)	3,53 × 3,56 Zoll (89,6 × 90,5 mm)	5,49 × 5,57 Zoll (139,5 × 141,5 mm)
Basisgroße (CD)	3,78 × 3,56 Zoll (96 × 90,5 mm)	5,68 × 5,57 Zoll (144,5 × 141,5 mm)

TEILELISTE

Produktmodell	HNT-4in-10 HNT-6in-10
E:Pfostenbasis	10 Stück
F:Selbstschneidende Schraube	10 Stück
G:Gezackte Erweiterung Ärmel	10 Stück
H.:Unterlegscheibe	10 Stück
I:Selbstschneidende Schraube	80 Stück	100 Stück

Unsere Produkte werden ständig aktualisiert, die Bilder können von der tatsächlichen

Die Form der tatsächlichen Artikel entnehmen Sie bitte den tatsächlichen Artikeln.

Zählen Sie die Teile beim Empfang von Proben.

Mit dem Schraubenschlüssel J werden die Schrauben gedreht

INSTALLATIONSANLEITUNG

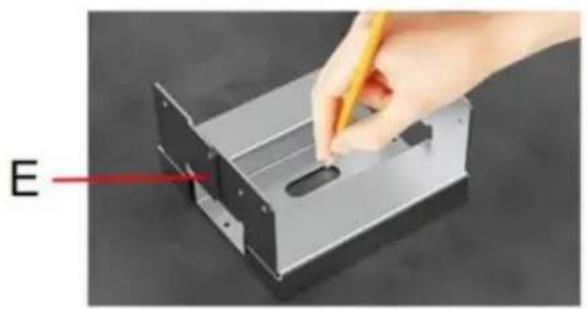

1. Markieren Sie 1 Punkt auf dem Boden durch 1 Loch an der Oberfläche der Pfostenbasis E; Bohren Sie an der Markierungsposition mit einem 29/64"-Bohrer; die Tiefe des Lochs beträgt 65 mm.

2. Installieren Sie die 1 gezackte Expansionshülse I in die fertigen Löcher.

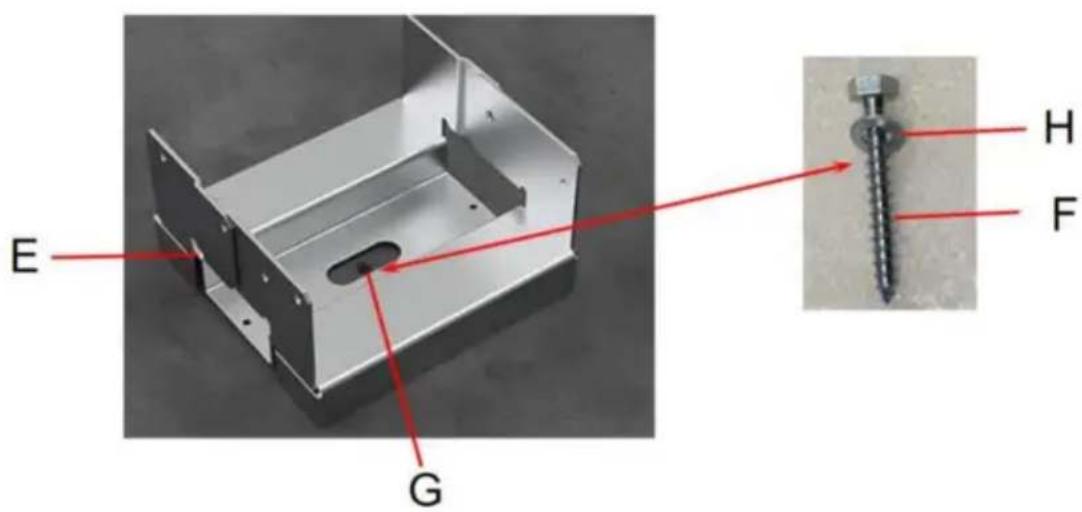

1. Richten Sie die Basisfläche des Pfostenfußes E an der gezahnten Spreizhülse G aus. 3.2. Führen Sie die selbstschneidende Schraube F durch die Unterlegscheibe H und befestigen Sie sie an der gezahnten Spreizhülse G.

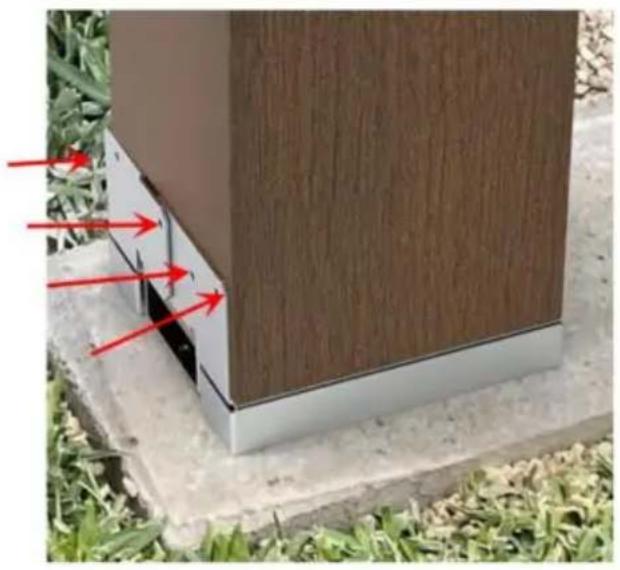

1. Legen Sie Holz über den Pfostensockel E und befestigen Sie es mit 4 selbstschneidenden Schrauben I auf jeder Seite.

Beim Modell HNT-4in-10 werden auf jeder Seite 3 selbstschneidende Schrauben I verwendet. Es wird empfohlen, dass der Holzabschnitt 0,1 Zoll kleiner ist als die Hohlraumgröße.

Hersteller: Shanghaiuxinmuyeyouxiangonsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Britische Republik

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
