Type de produit	Porte-bagages de toit (galerie de toit)
Marque	Vevor
Modèle	HJ-RB514A-120X100CM
Dimensions extérieures (L x l x H)	1216 x 1020 x 142 mm
Dimensions intérieures (L x l x H)	1000 x 950 x 110 mm
Capacité de charge maximale	68 kg (150 lb)
Matériau principal	Aluminium
Nombre de panneaux de fond	4 panneaux amovibles
Type de fixation	Pinces en U pour barres transversales jusqu'à 90x30 mm
Quincaillerie incluse	Vis, entretoises, écrous carrés, clés Allen (M3, M4)
Vitesse maximale recommandée	80 km/h
Utilisation prévue	Transport de bagages, équipements de sport, kayaks (avec coupe-vent)
Assemblage requis	Oui, avec instructions détaillées
Entretien et nettoyage	Vérifier régulièrement le serrage des vis, nettoyer à l'eau savonneuse
Sécurité	Ne pas surcharger, sécuriser le chargement, respecter la limite de vitesse
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Vevor (www.vevor.com/support)
Garantie	Certificat de garantie électronique inclus

FOIRE AUX QUESTIONS - HJ-RB514A-120X100CM Vevor

Quelles sont les dimensions du panier de toit Vevor HJ-RB514A-120X100CM ?

Les dimensions extérieures sont de 1216 x 1020 x 142 mm et les dimensions intérieures de 1000 x 950 x 110 mm.

Quelle est la capacité de charge maximale de ce porte-bagages ?

La capacité de charge maximale est de 68 kg (150 lb). Ne dépassez jamais cette limite.

Ce panier de toit est-il compatible avec tous les véhicules ?

Il est compatible avec la plupart des barres de toit, à condition que la largeur de la barre soit au maximum de 90x30 mm. Les pinces en U fournies s'adaptent à différentes sections.

Comment installer le panier de toit Vevor ?

Suivez les étapes de la notice : assemblez les barres avant/arrière et latérales avec les connecteurs en plastique, fixez les pinces en U, installez les panneaux de fond, puis fixez l'ensemble sur les barres transversales du véhicule à l'aide des vis et écrous fournis.

Quels outils sont fournis avec le produit ?

Le kit comprend deux clés Allen (M3 et M4), ainsi que toutes les vis, entretoises, écrous et pinces nécessaires au montage.

Puis-je utiliser ce porte-bagages pour transporter un kayak ?

Oui, mais vous devez installer un coupe-vent et respecter les limitations de vitesse (80 km/h max). Le produit est conçu pour transporter des charges longues comme les kayaks.

Comment entretenir le panier de toit ?

Vérifiez régulièrement le serrage de toutes les vis et l'état général. Nettoyez-le avec de l'eau savonneuse et un chiffon doux. En cas de déformation ou d'effilochage, cessez immédiatement l'utilisation.

Quelle est la vitesse maximale autorisée avec ce panier de toit ?

La vitesse est limitée à 80 km/h pour garantir une utilisation sûre. Au-delà, la stabilité peut être compromise.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service après-vente Vevor via www.vevor.com/support. Vous pouvez commander des pièces détachées et bénéficier de la garantie électronique.

Puis-je ajouter des accessoires supplémentaires à ce panier de toit ?

Oui, vous pouvez ajouter des filets de retenue, des sangles ou des coupe-vent. Assurez-vous de ne pas dépasser la charge maximale et de bien sécuriser l'ensemble.

MODE D'EMPLOI HJ-RB514A-120X100CM Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

AVERTISSEMENT

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer,

d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et

Le non-respect de ces instructions peut entraîner la mort, des blessures corporelles ou des dommages matériels.

Respectez toutes les exigences du ministère des Transports (DOT) lors de l'utilisation

ce produit. Utilisez des cordes et des attaches pour maintenir solidement toute la cargaison en place.

Ne surchargez pas la galerie de toit. Ne dépassez jamais la capacité de poids maximale. Assurez-vous que le véhicule est dans un endroit sûr pour le chargement des échelles et autres marchandises.

Assurez-vous que le moteur du véhicule est éteint et que le frein de stationnement est serré avant le chargement.

ou décharger la galerie de toit. Ne

l'utilisez pas pour maintenir ou retenir le poids d'une personne ou d'un animal de quelque manière que ce

soit. Avant et après chaque utilisation, vérifiez que tout le matériel est bien serré.

sécurisé. Inspectez régulièrement pour déceler tout dommage. Si vous constatez un effilochage ou une déformation,

cesser immédiatement l'utilisation.

Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentré lors de la configuration

Ne montez pas et n'utilisez pas la galerie de toit. Ne travaillez jamais sous l'influence de l'alcool, de drogues ou de médicaments.

Lors du montage et de l'utilisation de la galerie de toit, gardez la zone de travail propre et bien rangée.

éclairé. Gardez les spectateurs et les enfants hors de la zone de travail. Pour

assurer une utilisation sûre du produit, la vitesse est limitée à 80 km/h.

Pour garantir l'utilisation sûre du produit, il existe des limitations d'utilisation

conditions : si des articles tels que des kayaks sont transportés en consignation, coupe-vent

les couvertures et autres éléments doivent être installés avant utilisation.

DESCRIPTION DU PRODUIT

Le porte-bagages de toit est un dispositif supplémentaire monté sur le toit conçu pour étendre la

capacité de chargement du véhicule. Il a une large compatibilité avec divers véhicules

modèles, prend en charge une installation et un retrait rapides et offre différentes capacités de charge

capacités. Il est applicable à de multiples scénarios tels que les voyages longue distance, la famille

sorties et activités de plein air.

TABLEAU DES PARAMÈTRES DU PRODUIT

Série de modèles	HJ-RB514A-120X100CM
Capacité de charge maximale	150 (livres)
Dimensions du panier de chargement	1216 × 1020 × 142 mm
Dimensions intérieures du panier de chargement	1000× 950× 110mm

LISTE DES PIÈCES ET SCHÉMA DE MONTAGE

1	2	3	4	5
Front & Rear bar 2pcs	Left & Right bar 2pcs	Down boards 4pcs	Left side plastic connector 2pcs	Right side plastic connector 2pcs
6	7	8	9	10
Socket head cap screw M6X16-16pcs	M6X16X1 spacer 16pcs	Socket head cap screw M5X12-8pcs	M5X12X1 spacer 8pcs	M4 Allen Key -1pcs
11
M3 Allen Key -1pcs
12	13	14 15	16 17	18
U shape M8 screw 4pcs	Clamp board 4pcs	Plastic knobs & M8 nut 8pcs	Socket head cap screw M6X10 & M6X16X1 spacer-8pcs	M6 Square Nuts 8pcs

DESCRIPTION DU PRODUIT

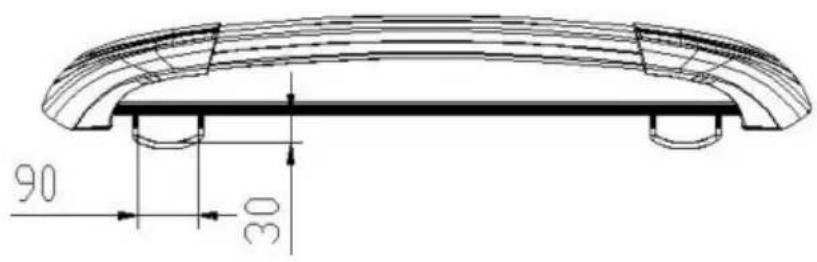

Largeur maximale du serre-joint pour la fixation de la barre transversale : 90x30mm

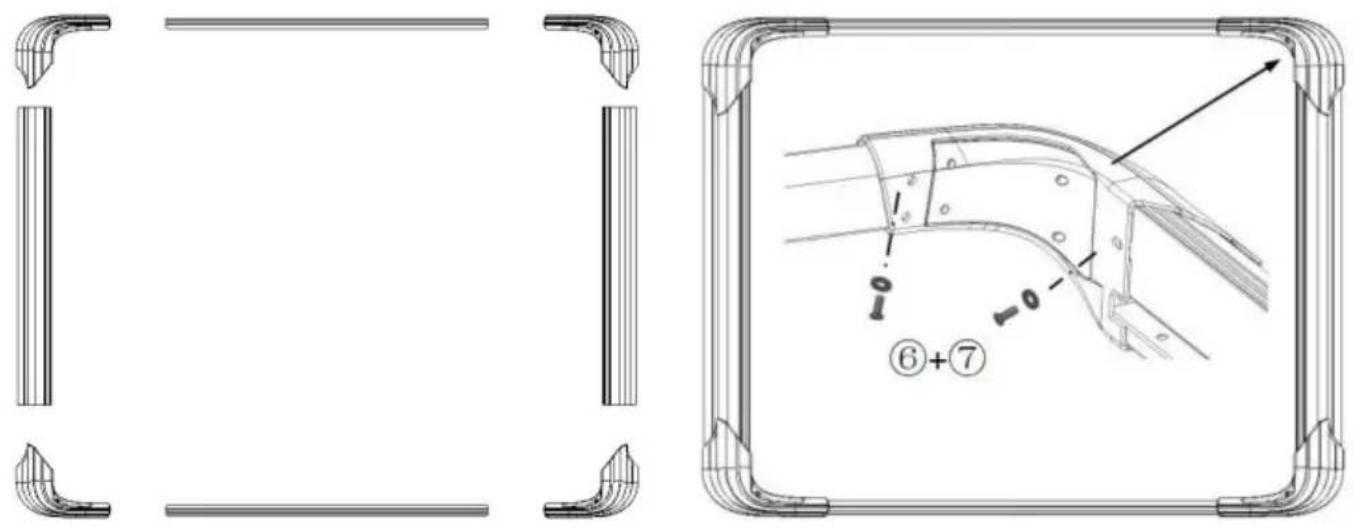

Étape d'installation 1 : 1.

Installez les tiges avant et arrière et les tiges courbées gauche et droite avec les sièges de connexion en plastique gauche et droit respectivement, et verrouillez-les en place avec des vis hexagonales M6X16 ( ) et des entretoises M6X16 ( ).

Remarque : ne serrez pas trop les vis ! (Comme indiqué sur l'image)

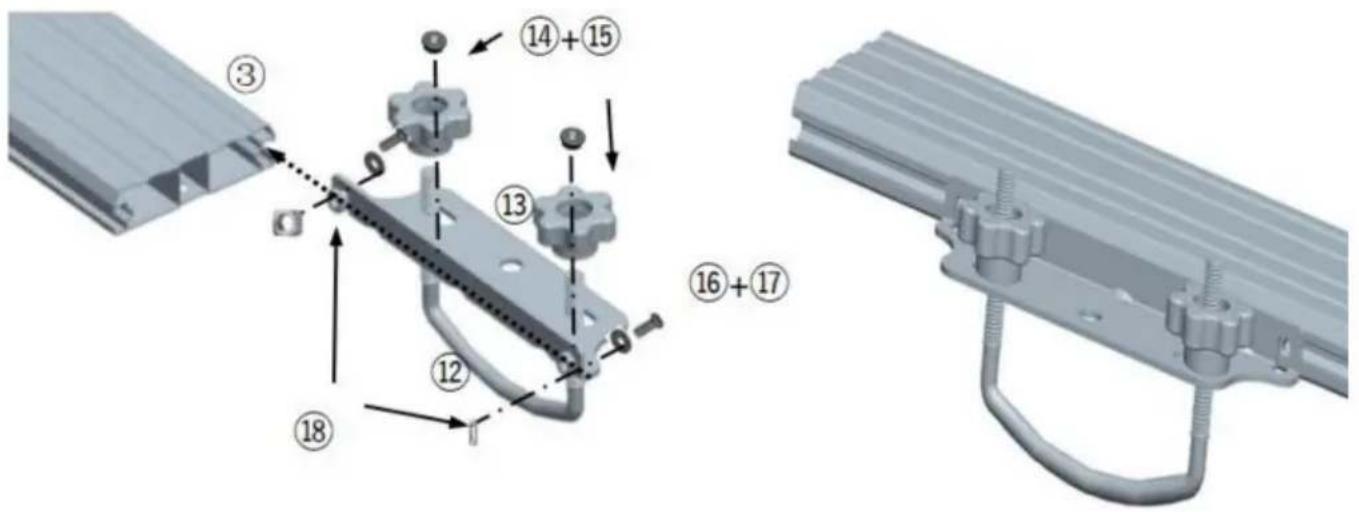

Étape d'installation 2 : 1.

Installation de la pince en U : utilisez des vis M6X10 ( ), des entretoises M6x16 ( ) et des écrous carrés M6 ( ) et une combinaison de pinces en U pour installer ensemble, puis des vis de pince en U ( ) et des boutons + une combinaison d'écrous M8 ( + ) fixées dans les trous du presse-papiers de la pince en U, et enfin installez les écrous carrés M6 dans les panneaux gauche et droit des deux côtés des fentes des deux côtés et verrouillez fermement les vis (Comme indiqué sur l'image)

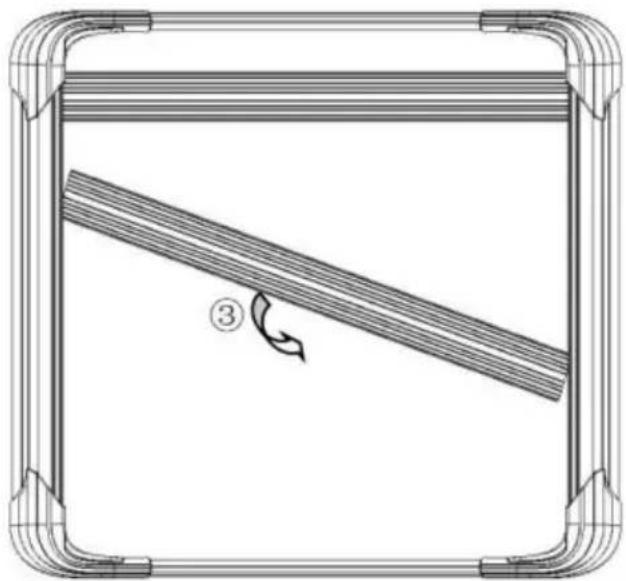

Étape d'installation 3 : 1.

Installez et fixez les panneaux dans les fentes des tiges avant et arrière respectivement, et installez les panneaux dans les fentes des tiges avant et arrière à un angle.

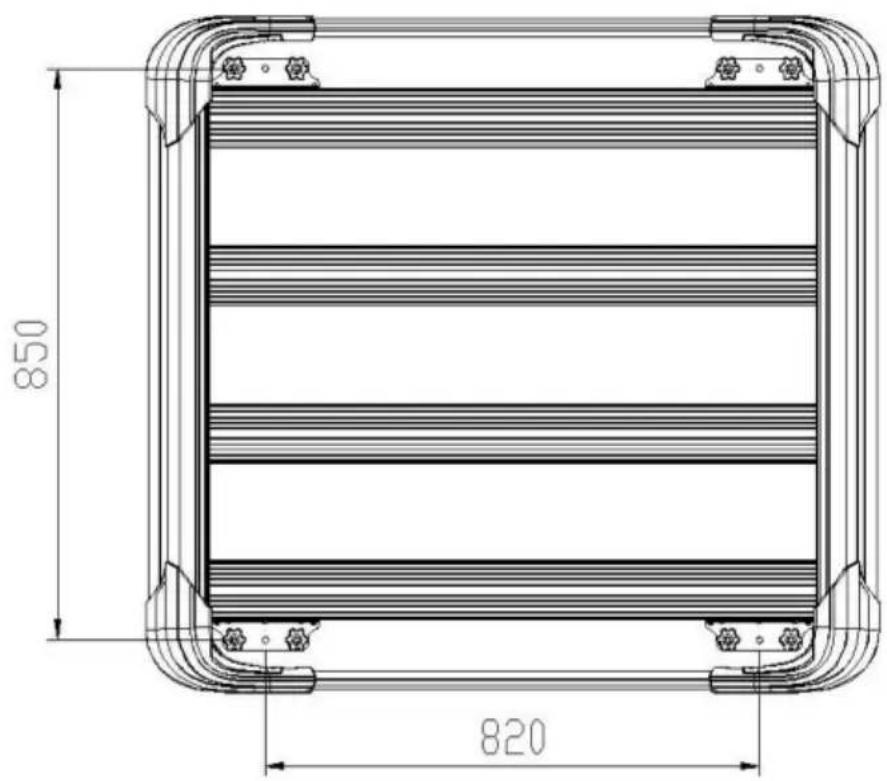

1. Placez les 4 panneaux respectivement à l'avant et à l'arrière de la fente de la tige et déplacez-les vers la position du trou de vis correspondant et utilisez les vis M5X12 ( ) et l'entretoise M5X12 ( ) pour les verrouiller.
2. Enfin, serrez toutes les vis pour fixer. (Comme indiqué sur l'image)

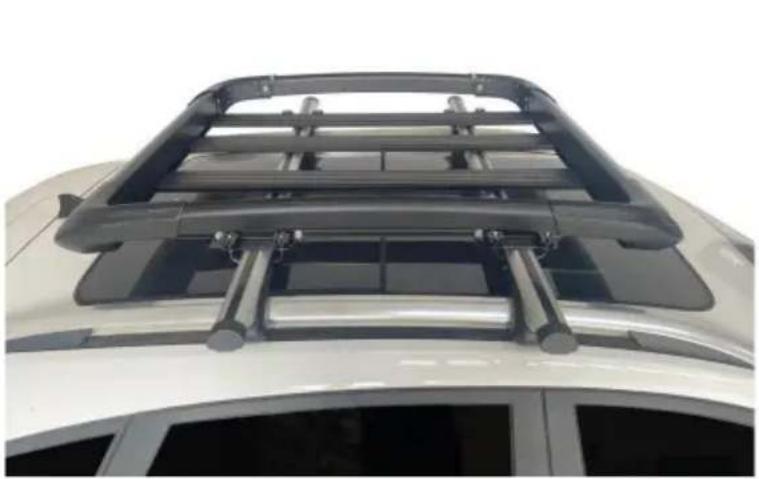

Étape d'installation 4 : 1.

Installez le panier de toit en aluminium sur la barre transversale de toit à l'aide de la méthode de la pince en U : placez la vis M8 en forme de U ( ) dans les longs trous des deux côtés de la pince du support et fixez-la avec la vis en forme de U, le bouton et l'écrou M8 ( + ).

Conseils : Installez le clip en U en fonction de la longueur de la barre transversale et la position peut être installée sur le côté intérieur/extérieur de chaque plaque de base. (Comme indiqué sur l'image)

Limitations d'utilisation du produit :
