GEBRUIKSAANWIJZING HJ-RB514A-120X100CM Vevor

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

WAARSCHUWING

ÿ Lees en begrijp deze volledige handleiding voordat u het apparaat monteert, installeert, het bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en Het niet opvolgen van instructies kan leiden tot overlijden, persoonlijk letsel of schade aan waardevolle eigendommen.

ÿ Houd u aan alle vereisten van het Department of Transportation (DOT) bij het gebruik van dit product. Gebruik touwen en spanbanden om alle lading stevig op zijn plaats te houden. ÿ Overbelast het dakrek niet. Overschrijd nooit het maximale draagvermogen. ÿ Zorg ervoor dat het voertuig op een veilige plaats staat voor het laden van ladders en andere lading.

Zorg ervoor dat de motor van het voertuig UIT staat en dat de parkeerrem is aangetrokken voordat u gaat laden.

of het lossen van het dakrek.ÿ Gebruik

het niet om het gewicht van een mens of dier op welke manier dan ook vast te houden of te beperken. ÿ

Controleer voor en na elk gebruik of alle hardware goed vastzit.

beveiligd. Controleer regelmatig op schade. Als er rafels of vervormingen worden gevonden,

Stop onmiddellijk met het gebruik.

ÿ Gebruik gezond verstand tijdens het werken. Blijf alert en concentreer je bij het instellen omhoog en gebruik het dakrek. Werk nooit onder invloed van alcohol, drugs of medicijnen.

ÿ Zorg ervoor dat de werkplek schoon en goed schoon is tijdens het monteren en gebruiken van het dakrek.

verlicht. Houd toeschouwers en kinderen uit de werkruimte. ÿ ÿ Om het veilige

gebruik van het product te garanderen, is de snelheid beperkt tot 80 km/u.

ÿ Om het veilige gebruik van het product te garanderen, zijn er beperkingen aan het gebruik

voorwaarden: indien artikelen zoals kajaks als zending worden vervoerd, winddicht

Afdekkingen en andere onderdelen moeten vóór gebruik worden geïnstalleerd.

PRODUCTBESCHRIJVING

De dakbagagedrager is een extra apparaat dat op het dak wordt gemonteerd en is ontworpen om de het laadvermogen van het voertuig. Het is breed compatibel met verschillende voertuigtypes modellen, ondersteunt snelle installatie en demontage en biedt verschillende lastdragende capaciteiten. Het is toepasbaar op meerdere scenario's, zoals langeafstandsreizen, familie uitstapjes en buitenactiviteiten.

PRODUCTPARAMETERTABEL

Modelserie	HJ-RB514A-120X100CM
Maximale laadcapaciteit	150 (pond)
Afmetingen van de vrachtmand	1216×1020×142mm
Binnenafmetingen van de bagagemand	1000×950×110mm

ONDERDELENLIJST EN MONTAGESHEMA

1	2	3	4	5
Front & Rear bar 2pcs	Left & Right bar 2pcs	Down boards 4pcs	Left side plastic connector 2pcs	Right side plastic connector 2pcs
6	7	8	9	10
Socket head cap screw M6X16-16pcs	M6X16X1 spacer 16pcs	Socket head cap screw M5X12-8pcs	M5X12X1 spacer 8pcs	M4 Allen Key -1pcs
11
M3 Allen Key -1pcs
12	13	14 15	16 17	18
U shape M8 screw 4pcs	Clamp board 4pcs	Plastic knobs & M8 nut 8pcs	Socket head cap screw M6X10 & M6X16X1 spacer-8pcs	M6 Square Nuts 8pcs

PRODUCTBESCHRIJVING

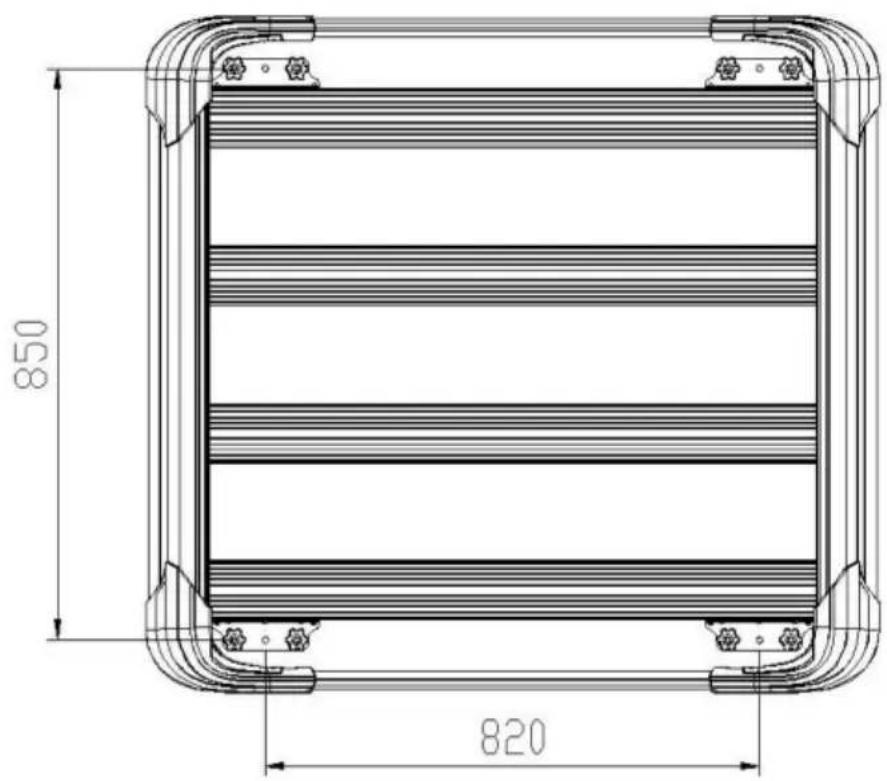

850 820

90 30

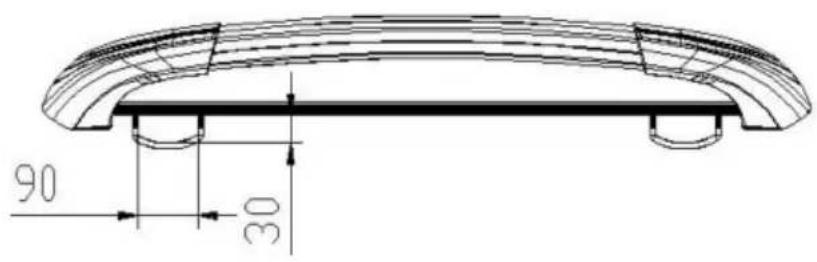

Maximale breedte U-klem voor het bevestigen van de dwarsbalk: 90x30mm

⑥+⑦

Installatiestap 1: 1.

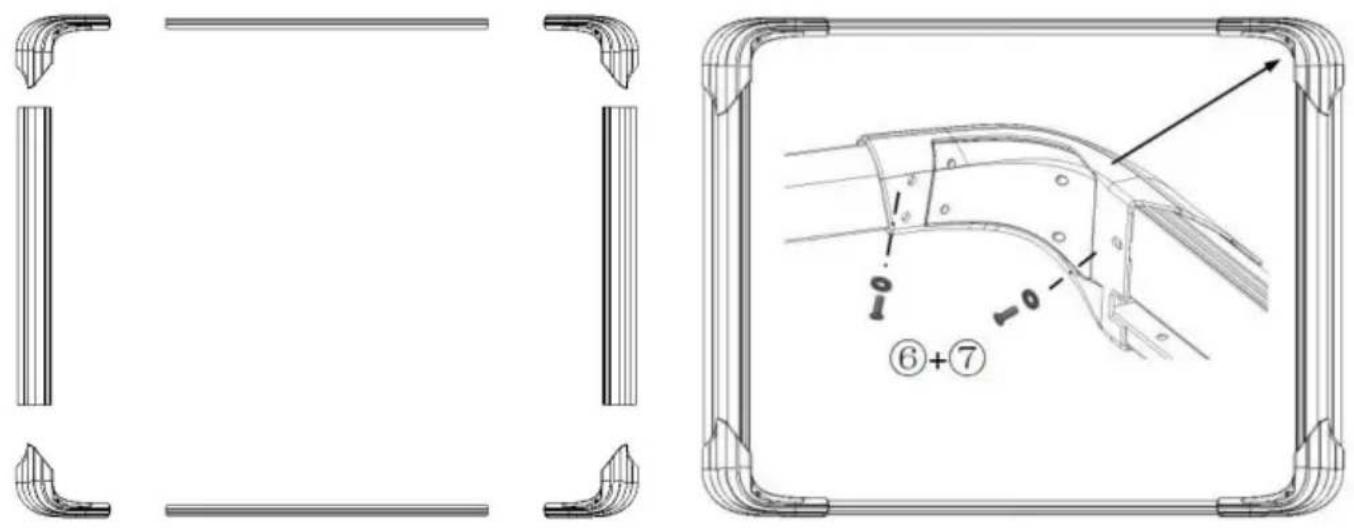

Monteer de voorste en achterste stangen en de gebogen linker- en rechterstangen samen met de linker- en rechter kunststof verbindingszittingen en zet ze vast met M6X16 zeskantschroeven (ÿ) en M6X16 afstandhouders (ÿ).

Let op: Draai de schroeven niet te vast! (Zoals afgebeeld)

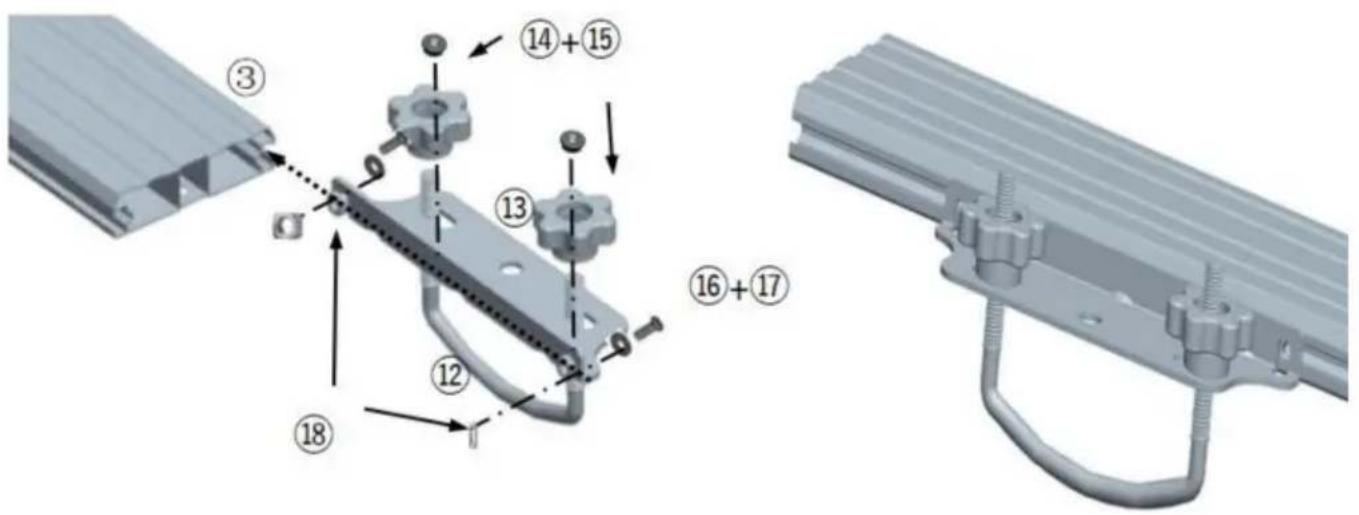

Installatie van de U-klem: gebruik M6X10-schroeven (ÿ), M6x16-afstandhouders (ÿ) en M6-vierkante moeren (ÿ) en de U-klemcombinatie om deze samen te installeren, en vervolgens de U-klemschroeven (ÿ) en knoppen + M8-moer (ÿ + ÿ) in de gaten van het U-klemklembord, en installeer tot slot de M6-vierkante moeren in de linker- en rechterpanelen van beide zijden in de sleuven aan beide zijden en draai de schroeven stevi (Zoals afgebeeld)

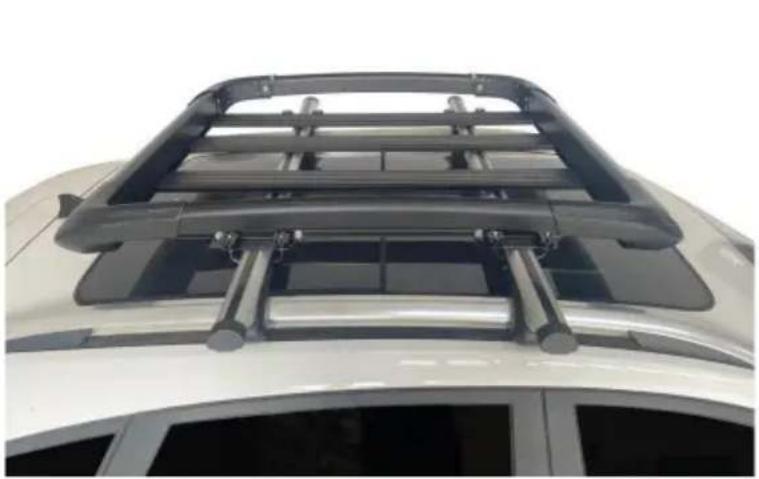

Installatiestap 3: 1. Plaats

en bevestig de panelen respectievelijk in de sleuven van de voorste en achterste stangen en plaats de panelen schuin in de sleuven van de voorste en achterste stangen.

1. Plaats de 4 panelen respectievelijk aan de voor- en achterkant van de stanggleuf en verplaats ze naar de overeenkomstige schroefgatpositie en gebruik schroeven M5X12 (ÿ) en M5X12 afstandhouder (ÿ) om ze vast te vergrendelen.
2. Draai ten slotte alle schroeven vast. (Zoals weergegeven in de afbeelding)

Monteer de aluminium dakdragermand op de dakdwarsbalk met behulp van de U-klemmethode Plaats de U-vormige M8-schroef (ÿ) in de lange gaten aan beide zijden van de beugelklem e bevestig deze met de U-vormige schroef, knop en M8-moer (ÿ+ÿ).

Tips: Installeer de U-clip volgens de lengte van de dwarsbalk en de positie kan aan de binnen-/buitenzijde van elke grondplaat worden geïnstalleerd. (Zoals weergegeven in de afbeelding)

Beperkingen bij productgebruik:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
