MANUALE UTENTE HJ-RB514A-120X100CM Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
VEVOR
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
AVVERTIMENTO
ÿ Leggere e comprendere l'intero manuale prima di montare, installare,
funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare morte, lesioni personali o danni a beni di valore.
ÿ Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando si utilizza
questo prodotto. Utilizzare corde e cinghie di fissaggio per tenere saldamente in posizione tutto il carico. ÿ Non sovraccaricare il portapacchi. Non superare mai la capacità di peso massima. ÿ Assicurarsi che il veicolo sia in un luogo sicuro per caricare scale e altro carico.
Assicurarsi che il motore del veicolo sia SPENTO e che il freno di stazionamento sia inserito prima di caricare o scaricare il portapacchi. ÿ Non
utilizzare per sostenere o trattenere in alcun modo il peso di persone o animali. ÿ Prima e dopo ogni utilizzo, verificare che tutti gli accessori siano ben serrati
assicurato. Ispezionare regolarmente per eventuali danni. Se si riscontrano sfilacciamenti o distorsioni, interrompere immediatamente l'uso.
ÿ Usa il buon senso quando lavori. Rimani vigile e concentrato quando imposti
e utilizzare il portapacchi. Non lavorare mai sotto l'effetto di alcol, droghe o medicinali.
ÿ Durante il montaggio e l'utilizzo del portapacchi, mantenere l'area di lavoro pulita e ben
acceso. Tenere spettatori e bambini fuori dall'area di lavoro. ÿ ÿ Per
garantire l'uso sicuro del prodotto, la velocità è limitata a 80 km/h.
ÿ Per garantire l'uso sicuro del prodotto, ci sono delle limitazioni all'uso
condizioni: se articoli come i kayak vengono trasportati come spedizioni, antivento coperture e altri elementi devono essere installati prima dell'uso.
DESCRIZIONE DEL PRODOTTO
Il portapacchi sul tetto è un dispositivo aggiuntivo montato sul tetto progettato per espandere il capacità di carico del veicolo. Ha un'ampia compatibilità con vari veicoli
modelli, supporta una rapida installazione e rimozione e offre diverse capacità di carico
capacità. È applicabile a molteplici scenari come viaggi a lunga distanza, viaggi in famiglia gite e attività all'aria aperta.
TABELLA DEI PARAMETRI DEL PRODOTTO
| Serie di modelli | HJ-RB514A-120X100CM |
| Capacità di carico massima | 150 (libbre) |
| Dimensioni del cestello portaoggetti | Dimensioni: 1216×1020×142mm |
| Dimensioni interne del cestello portaoggetti | Dimensioni: 1000×950×110mm |
ELENCO DELLE PARTI E SCHEMA DI MONTAGGIO
1 | 2 | 3 | 4 | 5 |
| Front & Rear bar 2pcs | Left & Right bar 2pcs | Down boards 4pcs | Left side plastic connector 2pcs | Right side plastic connector 2pcs |
6 | 7 | 8 | 9 | 10 |
| Socket head cap screw M6X16-16pcs | M6X16X1 spacer 16pcs | Socket head cap screw M5X12-8pcs | M5X12X1 spacer 8pcs | M4 Allen Key -1pcs |
11 | ||||
| M3 Allen Key -1pcs | ||||
12 | 13 | 14 15 | 16 17 | 18 |
| U shape M8 screw 4pcs | Clamp board 4pcs | Plastic knobs & M8 nut 8pcs | Socket head cap screw M6X10 & M6X16X1 spacer-8pcs | M6 Square Nuts 8pcs |
DESCRIZIONE DEL PRODOTTO


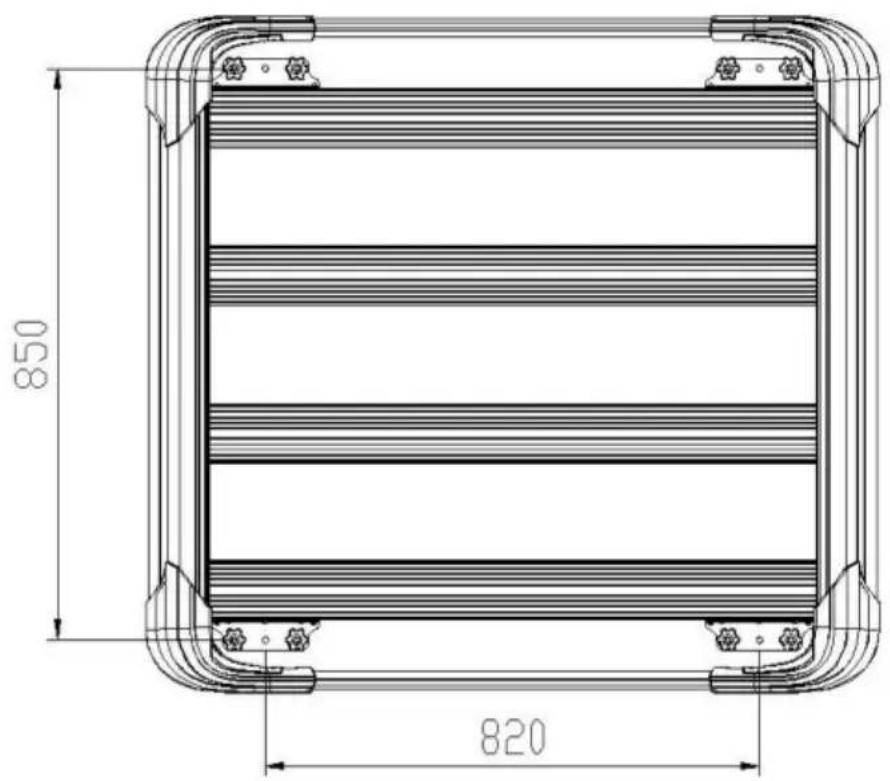

850 820


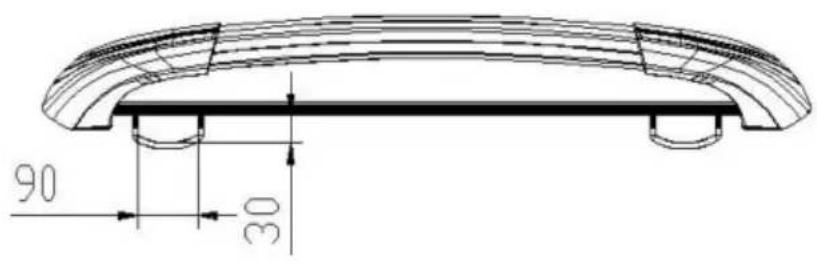

90 30Larghezza massima del morsetto a U per il fissaggio della barra trasversale: 90x30mm


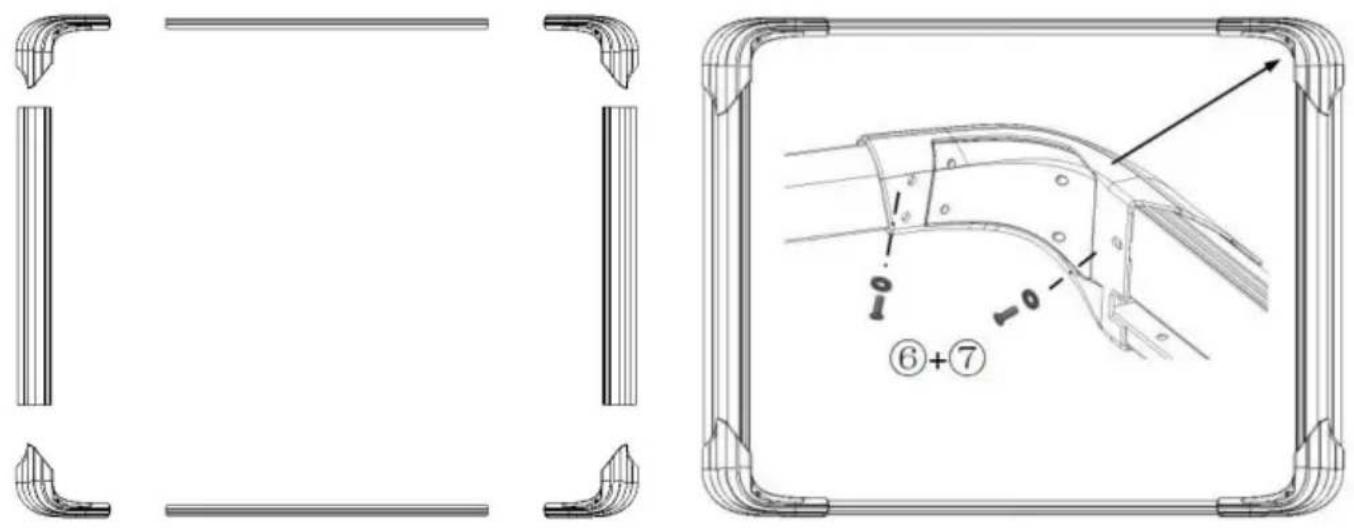

⑥+⑦Fase di installazione 1:
- Installare le barre anteriore e posteriore e le barre curve sinistra e destra insieme alle sedi di collegamento in plastica sinistra e destra rispettivamente e bloccarle in posizione con viti esagonali M6X16 (ÿ) e distanziali M6X16 (ÿ).
Nota: non stringere troppo le viti! (Come mostrato nell'immagine)

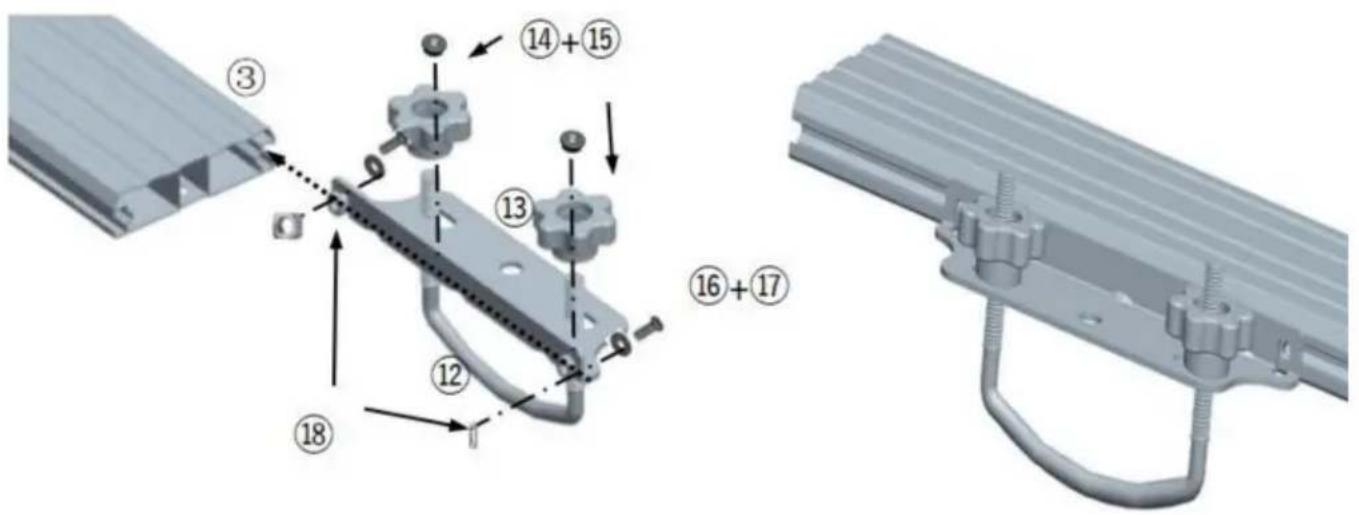

Fase di installazione 2:
- Installazione del morsetto a U: utilizzare viti M6X10 (ÿ), distanziali M6x16 (ÿ) e dadi quadrati M6 (ÿ) e la combinazione del morsetto a U per installare insieme, quindi viti del morsetto a U (ÿ) e manopole + combinazione dado M8 (ÿ +ÿ) fissate nei fori della tavoletta del morsetto a U e infine installare i dadi quadrati M6 nei pannelli sinistro e destro di entrambi i lati delle fessure su entrambi i lati e bloccare saldamente le viti. (Come mostrato nella foto)

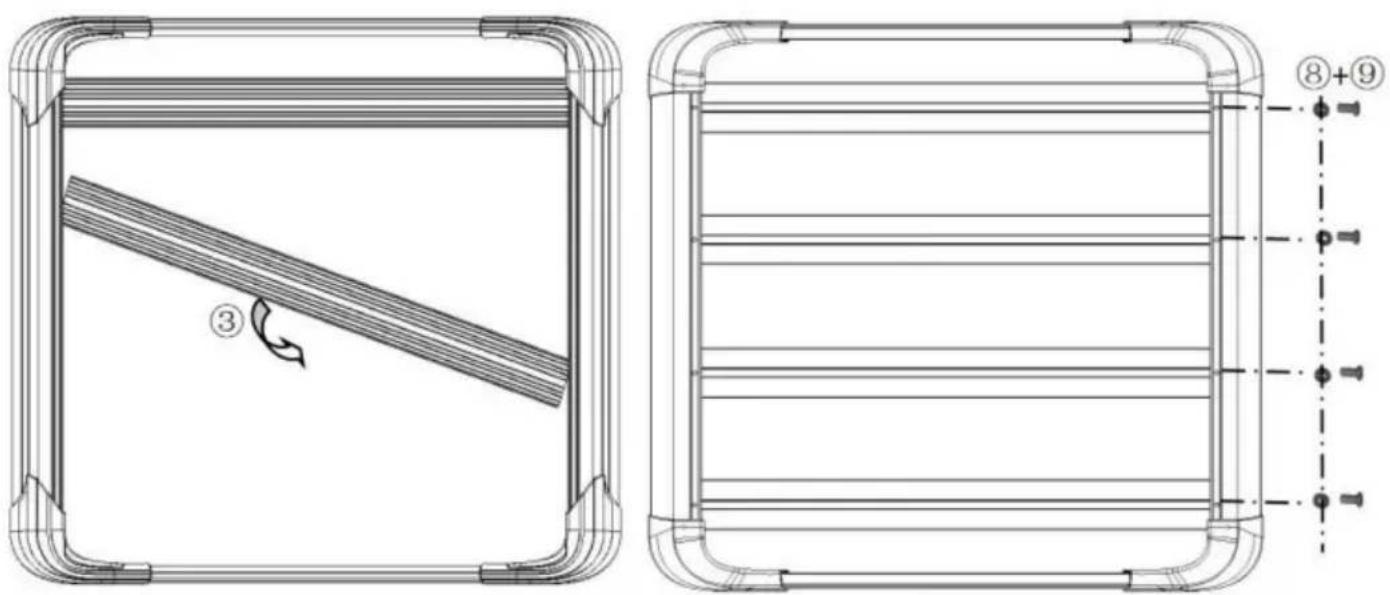

Fase di installazione 3: 1.
Installare e fissare i pannelli rispettivamente nelle fessure delle aste anteriore e posteriore, quindi installare i pannelli nelle fessure delle aste anteriore e posteriore in diagonale.
- Posizionare i 4 pannelli rispettivamente nella parte anteriore e posteriore della fessura dell'asta e spostarli nella posizione corrispondente del foro della vite e utilizzare le viti M5X12 (ÿ) e il distanziale M5X12 (ÿ) per il bloccaggio fisso.
- Infine, stringere tutte le viti per fissare. (Come mostrato nell'immagine)

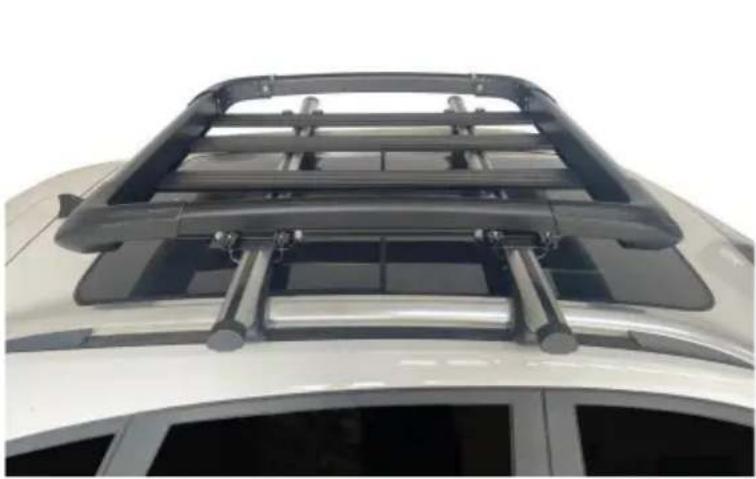

Fase di installazione 4: 1.
Installare il portapacchi in alluminio sulla barra trasversale del tetto utilizzando il metodo del morsetto a U: posizionare la vite M8 a forma di U (ÿ) nei fori lunghi su entrambi i lati del morsetto della staffa e fissarla con la vite a forma di U, la manopola e il dado M8 (ÿ+ÿ).
Suggerimenti: installare la clip a U in base alla lunghezza della barra trasversale e la posizione può essere installata sul lato interno/esterno di ciascuna piastra di base. (Come mostrato nell'immagine)
Limitazioni all'utilizzo del prodotto:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
