Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG

ÿ Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Gerät montieren, installieren,
Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser Warnungen und
Anweisungen können zum Tod, zu Verletzungen oder zur Beschädigung wertvoller Sachwerte führen.
ÿ Halten Sie sich an alle Anforderungen des Department of Transportation (DOT) bei der Verwendung
dieses Produkt. Verwenden Sie Seile und Zurrgurte, um die gesamte Ladung sicher an ihrem Platz zu halten.
ÿ Überladen Sie den Dachgepäckträger nicht. Überschreiten Sie niemals die maximale Gewichtskapazität. ÿ Stellen Sie
sicher, dass das Fahrzeug an einem sicheren Ort steht, um Leitern und andere Ladung zu laden.
Stellen Sie sicher, dass der Motor des Fahrzeugs ausgeschaltet ist und die Feststellbremse angezogen ist, bevor Sie oder Entladen des Dachgepäckträgers. ÿ
Nicht zum Tragen oder Festhalten von Menschen- oder Tiergewichten in irgendeiner Weise verwenden. ä Vor
und nach jedem Gebrauch überprüfen, ob alle Teile fest sitzen
gesichert. Regelmäßig auf Beschädigungen prüfen. Wenn Ausfransungen oder Verformungen festgestellt werden,
Stellen Sie die Anwendung sofort ein.
ÿ Gehen Sie mit gesundem Menschenverstand an die Arbeit. Bleiben Sie aufmerksam und konzentriert beim Einstellen
Aufstellen und Verwenden des Dachgepäckträgers. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamenten.
ÿ Halten Sie während der Montage und Verwendung des Dachgepäckträgers den Arbeitsbereich sauber und
beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern. ä y Um die sichere
Verwendung des Produkts zu gewährleisten, ist die Geschwindigkeit auf 80 km/h begrenzt.
Um die sichere Verwendung des Produkts zu gewährleisten, gibt es Einschränkungen bei der Verwendung
Bedingungen: Wenn Gegenstände wie Kajaks als Sendungen befördert werden, winddicht
Abdeckungen und andere Elemente müssen vor der Verwendung installiert werden.

PRODUKTBESCHREIBUNG

Der Dachgepäckträger ist eine auf dem Dach montierte Zusatzvorrichtung zur Erweiterung des

Fahrzeug-Ladekapazität. Es ist mit verschiedenen Fahrzeugen kompatibel

Modelle, ermöglicht eine schnelle Montage und Demontage und bietet unterschiedliche Traglasten

Kapazitäten. Es ist auf mehrere Szenarien anwendbar, wie Fernreisen, Familien

Ausflüge und Outdoor-Aktivitäten.

PRODUKTPARAMETERTABELLE

Modellreihe	HJ-RB514A-120X100CM
Maximale Tragfähigkeit	150 (Pfund)
Abmessungen des Gepäckkorbs	1216×1020×142mm
Innenmaße des Gepäckkorbes	1000×950×110mm

TEILELISTE UND MONTAGEDARF

1	2	3	4	5
Front & Rear bar 2pcs	Left & Right bar 2pcs	Down boards 4pcs	Left side plastic connector 2pcs	Right side plastic connector 2pcs
6	7	8	9	10
Socket head cap screw M6X16-16pcs	M6X16X1 spacer 16pcs	Socket head cap screw M5X12-8pcs	M5X12X1 spacer 8pcs	M4 Allen Key -1pcs
11
M3 Allen Key -1pcs
12	13	14 15	16 17	18
U shape M8 screw 4pcs	Clamp board 4pcs	Plastic knobs & M8 nut 8pcs	Socket head cap screw M6X10 & M6X16X1 spacer-8pcs	M6 Square Nuts 8pcs

PRODUKTBESCHREIBUNG

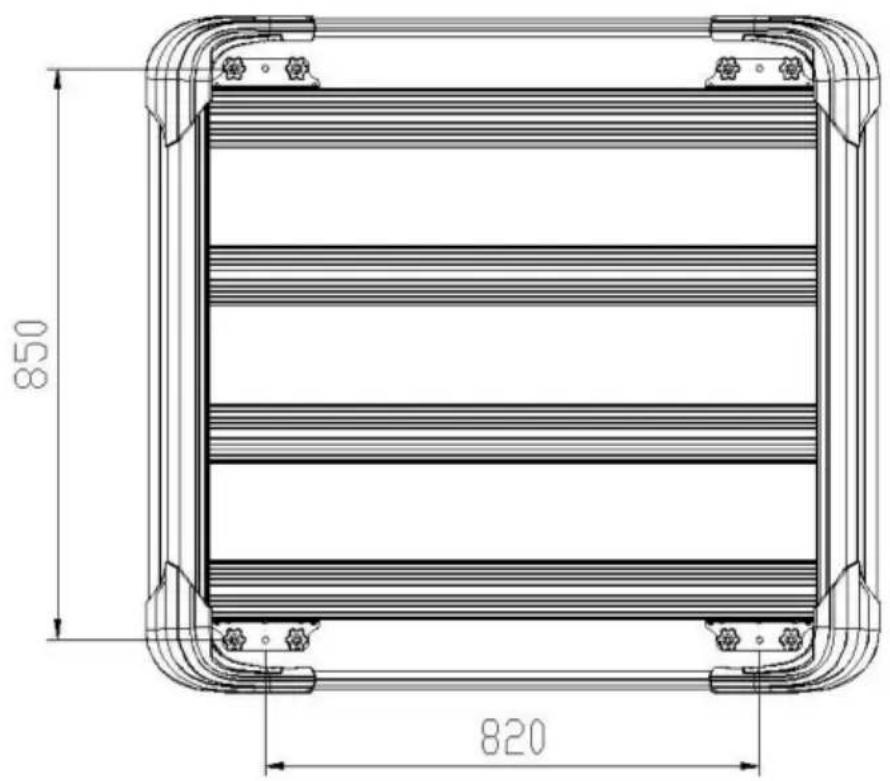

850 820

90 30

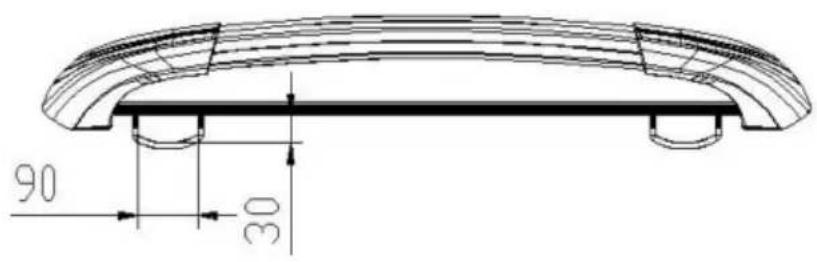

Maximale Breite der U-Klemme zur Befestigung der Querstrebe: 90x30mm

⑥+⑦

Installationsschritt 1: 1.

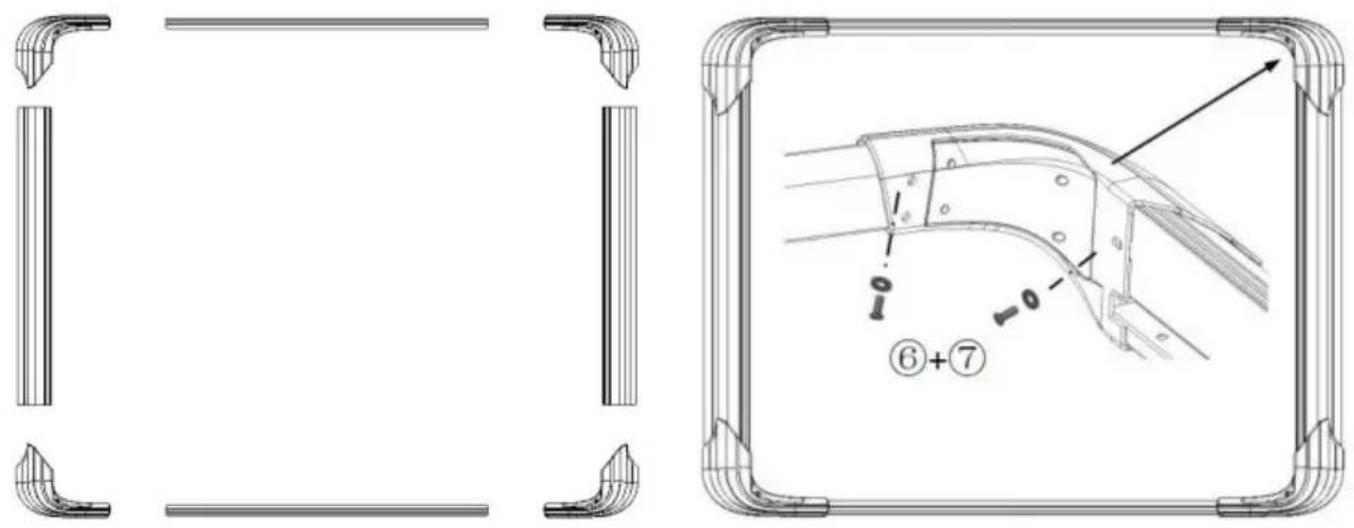

Installieren Sie die vorderen und hinteren Stangen und die linken und rechten gebogenen Stangen jeweils zusammen mit den linken und rechten Kunststoff-Verbindungssitzen und fixieren Sie sie mit M6x16-Sechskantschrauben (ÿ) und M6x16-Abstandshaltern (ÿ).

Hinweis: Die Schrauben nicht zu fest anziehen! (Wie im Bild gezeigt)

Installationsschritt 2: 1.

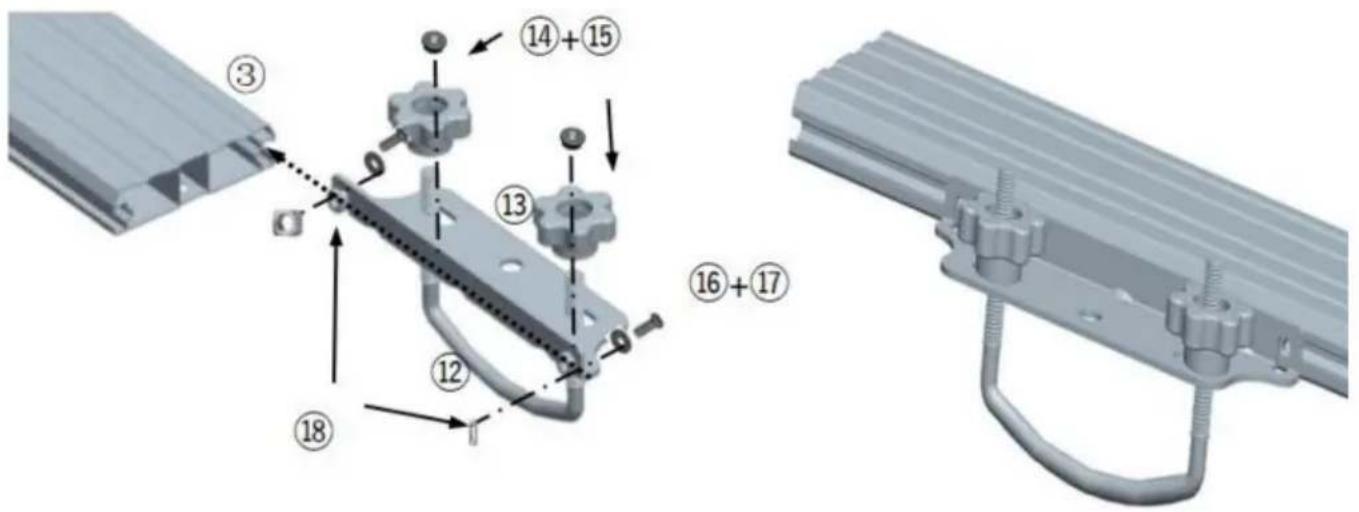

Installation der U-Klemme: Verwenden Sie zur gemeinsamen Installation M6 x 10 Schrauben (ÿ), M6 x 16 Abstandshalter (ÿ) und M6 Vierkantmuttern (ÿ) und die U-Klemmenkombination. Befestigen Sie dann die U-Klemmenschrauben (ÿ) und die Knöpfe + M8 Mutter (ÿ +ÿ) in den Löchern der U-Klemmenablage. Installieren Sie abschließend die M6 Vierkantmuttern in den linken und rechten Platten der Schlitze auf beiden Seiten und ziehen Sie die Schrauben fest an (Wie im Bild gezeigt)

Installationsschritt 3: 1.

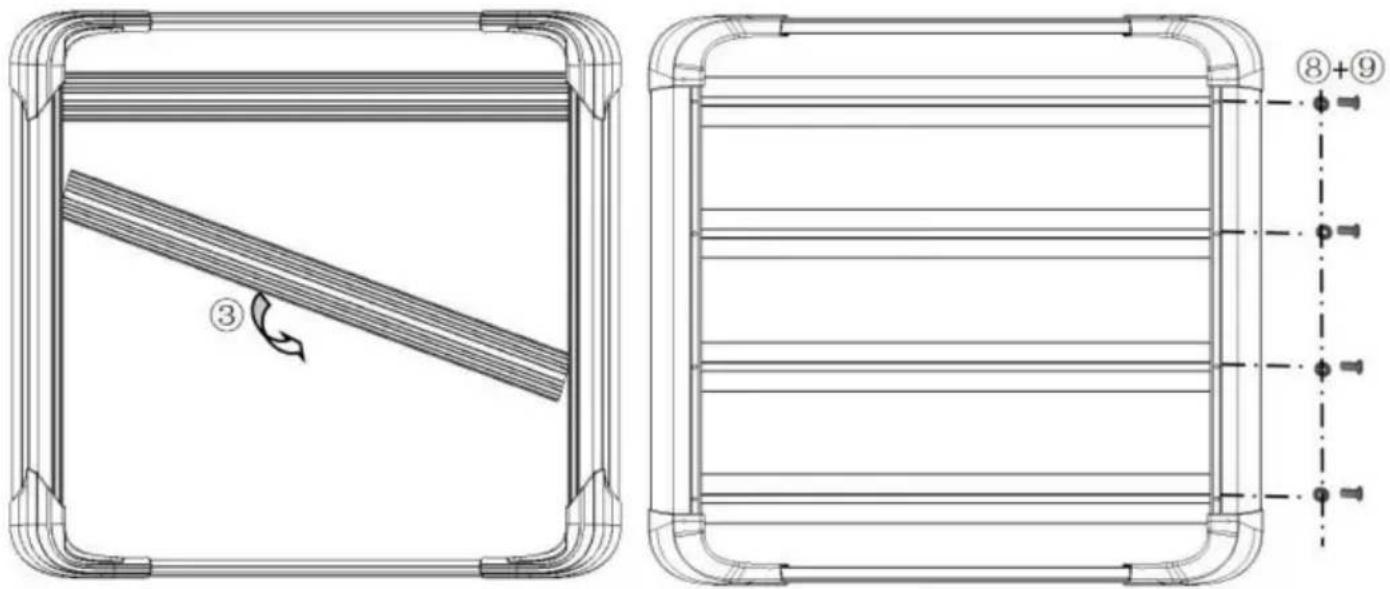

Installieren und befestigen Sie die Platten jeweils in den Schlitzen der vorderen und hinteren Stangen und installieren Sie die Platten schräg in den Schlitzen der vorderen und hinteren Stangen.

1. Platzieren Sie die 4 Platten jeweils vorn und hinten im Stangenschlitz, verschieben Sie sie an die entsprechenden Schraubenlöcher und befestigen Sie sie mit den Schrauben M5 x 12 (ÿ) und dem Abstandshalter M5 x 12 (ÿ).
2. Ziehen Sie abschließend alle Schrauben fest, um sie zu fixieren. (Wie im Bild gezeigt)

Installationsschritt 4: 1.

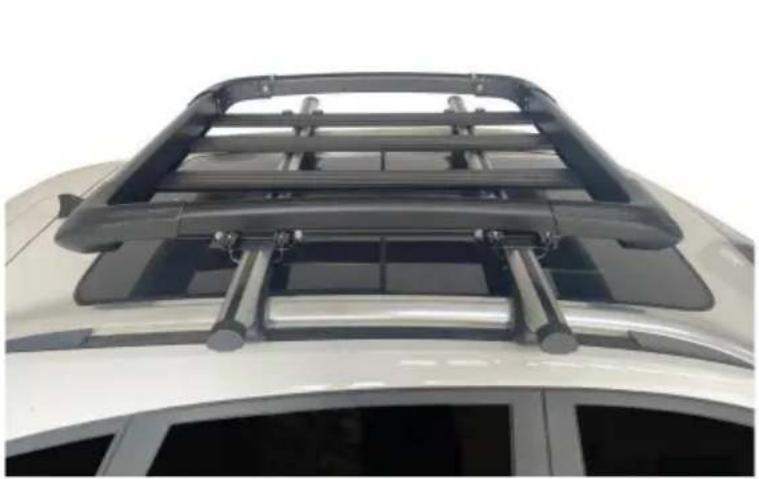

Installieren Sie den Aluminium-Dachgepäckträgerkorb mit der U-Klemmenmethode auf der

Dachquerstange: Setzen Sie die U-förmige M8-Schraube (ÿ) in die langen Löcher auf beiden Seiten der Halterungsklemme ein und befestigen Sie sie mit der U-förmigen Schraube, dem Knopf und der M8-Mutter (ÿ+ÿ)

Tipps: Installieren Sie den U-Clip entsprechend der Länge der Querstange. Die Position kann auf der Innen-/Außenseite jeder Grundplatte installiert werden. (Wie im Bild gezeigt)

Einschränkungen bei der Produktnutzung:
