INSTRUKCJA OBSŁUGI HJ-RB514A-120X100CM Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś.

Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE

Przed przystąpieniem do montażu, instalacji,

obsługi lub serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżeń i

Nieprzestrzeganie tych instrukcji może spowodować śmierć, obrażenia ciała lub uszkodzenie cennego mienia.

Stosując się do wszystkich wymogów Departamentu Transportu (DOT)

tego produktu. Użyj lin i pasów mocujących, aby bezpiecznie przytrzymać cały ładunek na miejscu.

Nie przeciążaj bagażnika dachowego. Nigdy nie przekraczaj maksymalnego udźwigu. Upewnij się, że pojazd znajduje się w bezpiecznym miejscu do załadunku drabin i innych ładunków.

Przed załadunkiem upewnij się, że silnik pojazdu jest WYŁĄCZONY, a hamulec postojowy zaciągnięty.

lub rozładowywania bagażnika

dachowego. Nie należy używać go do podtrzymywania lub ograniczania ciężaru ludzi lub zwierząt w

jakikolwiek sposób. Przed i po każdym użyciu należy sprawdzić, czy wszystkie elementy mocujące są dobrze zamocowane.

zabezpieczone. Regularnie sprawdzaj pod kątem uszkodzeń. Jeśli zostanie wykryte przetarcie lub zniekształcenie,

natychmiast przerwać stosowanie.

Podczas pracy stosuj zdrowy rozsądek. Zachowaj czujność i koncentrację podczas ustawiania

i korzystania z bagażnika dachowego. Nigdy nie pracuj pod wpływem alkoholu, narkotyków lub leków.

Podczas montażu i użytkowania bagażnika dachowego należy dbać o czystość i porządek w miejscu pracy.

oświetlone. Nie dopuszczać widzów i dzieci do obszaru roboczego. Aby

zapewnić bezpieczne użytkowanie produktu, prędkość jest ograniczona do 80 km/h.

Aby zapewnić bezpieczne użytkowanie produktu, obowiązują ograniczenia dotyczące użytkowania.

warunki: jeśli przedmioty takie jak kajaki są przewożone w formie przesyłek, wiatroszczelne

Przed użyciem należy zamontować osłony i inne elementy.

OPIS PRODUKTU

Bagażnik dachowy to dodatkowe urządzenie montowane na dachu, którego zadaniem jest zwiększenie

ładowność pojazdu. Posiada szeroką kompatybilność z różnymi pojazdami

modele, obsługuje szybką instalację i demontaż oraz oferuje różną nośność

pojemności. Ma zastosowanie w wielu scenariuszach, takich jak podróże na duże odległości, podróże rodzinne

wycieczki i zajęcia na świeżym powietrzu.

TABELA PARAMETRÓW PRODUKTU

Seria modeli	HJ-RB514A-120X100CM
Maksymalna ładowność	150 (funtów)
Wymiary kosza ładunkowego	1216×1020×142 mm
Wymiary wewnętrzne kosza ładunkowego	1000×950×110 mm

LISTA CZĘŚCI I SCHEMAT MONTAŻU

1	2	3	4	5
Front & Rear bar 2pcs	Left & Right bar 2pcs	Down boards 4pcs	Left side plastic connector 2pcs	Right side plastic connector 2pcs
6	7	8	9	10
Socket head cap screw M6X16-16pcs	M6X16X1 spacer 16pcs	Socket head cap screw M5X12-8pcs	M5X12X1 spacer 8pcs	M4 Allen Key -1pcs
11
M3 Allen Key -1pcs
12	13	14 15	16 17	18
U shape M8 screw 4pcs	Clamp board 4pcs	Plastic knobs & M8 nut 8pcs	Socket head cap screw M6X10 & M6X16X1 spacer-8pcs	M6 Square Nuts 8pcs

OPIS PRODUKTU

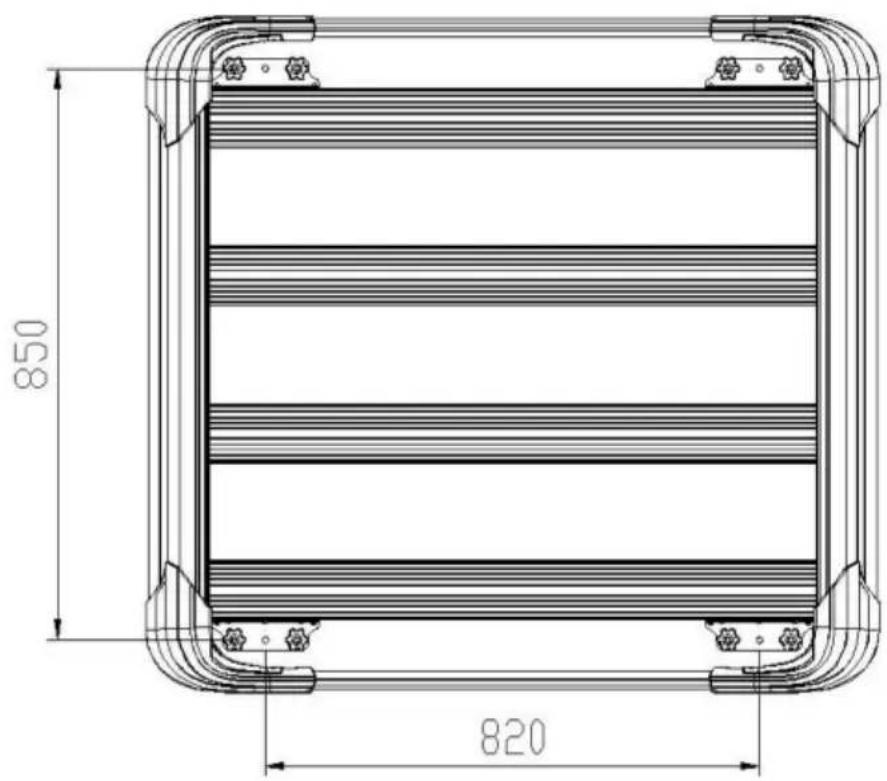

850 820

90 30

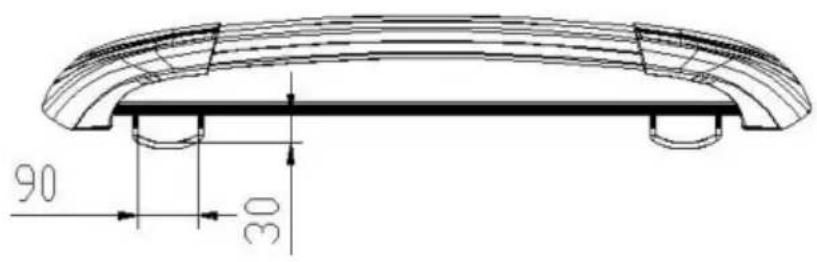

Maksymalna szerokość zacisku U do mocowania poprzeczki: 90x30mm

⑥+⑦

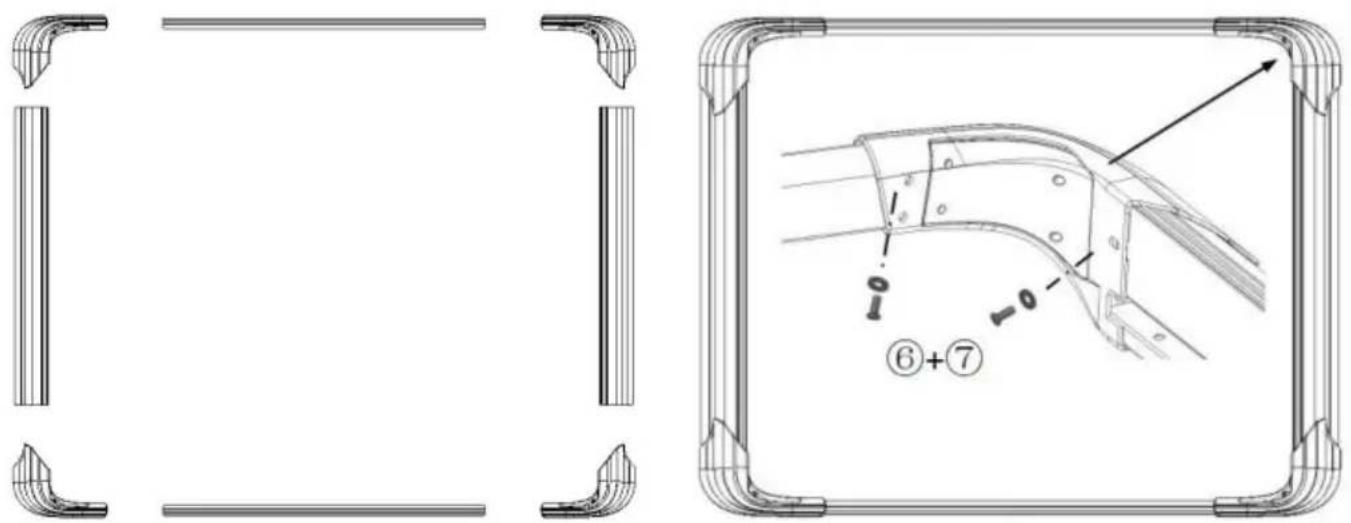

Krok 1 montażu: 1.

Zamontuj przednie i tylne pręty oraz lewy i prawy pręt wygięty razem z odpowiednio lewym prawym plastikowym gniazdem łączącym, a następnie zablokuj je na miejscu za pomocą śrub sześciokątnych M6X16 ( ) i podkładek dystansowych M6X16 ( ).

Uwaga: Nie dokręcaj śrub zbyt mocno! (Jak pokazano na rysunku)

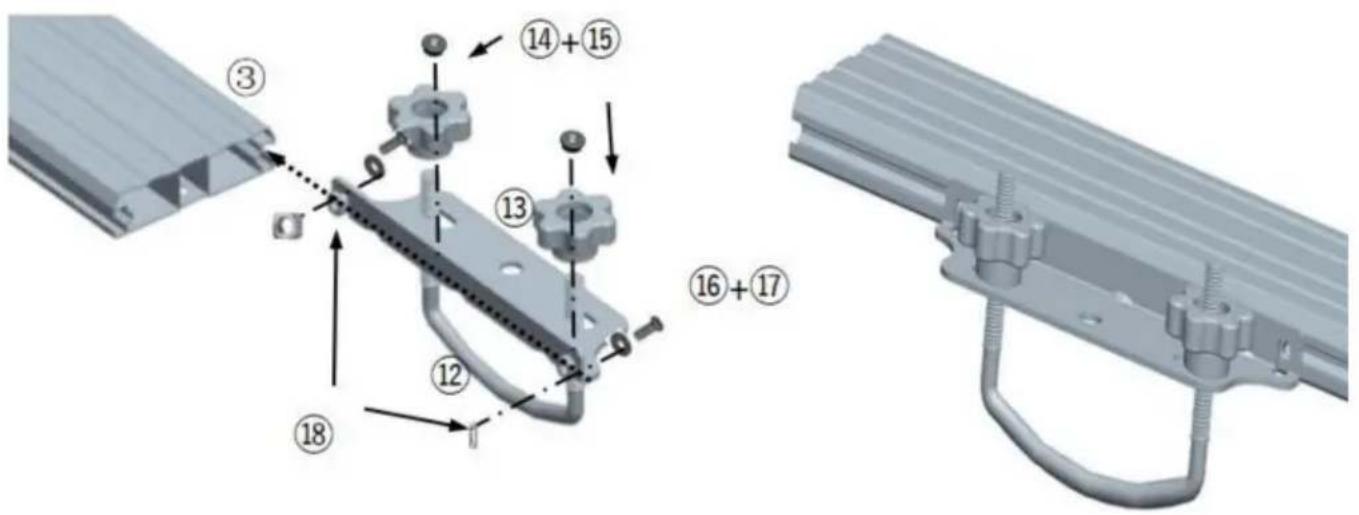

Krok 2 instalacji: 1.

Instalacja zacisku U: użyj śrub M6X10 ( ), przekładek M6x16 ( ) i nakrętek kwadratowych M6 ( ) oraz kombinacji zacisku U, aby zainstalować je razem, a następnie śrub zacisku U ( ) i pokręteł + nakrętki M8 ( + ) w otworach schowka zacisku U, a na koniec zainstaluj nakrętki kwadratowe M6 w lewym i prawym panelu obu bocznych szczelin po obu stronach i mocno dokręć śruby.

(Jak pokazano na zdjęciu)

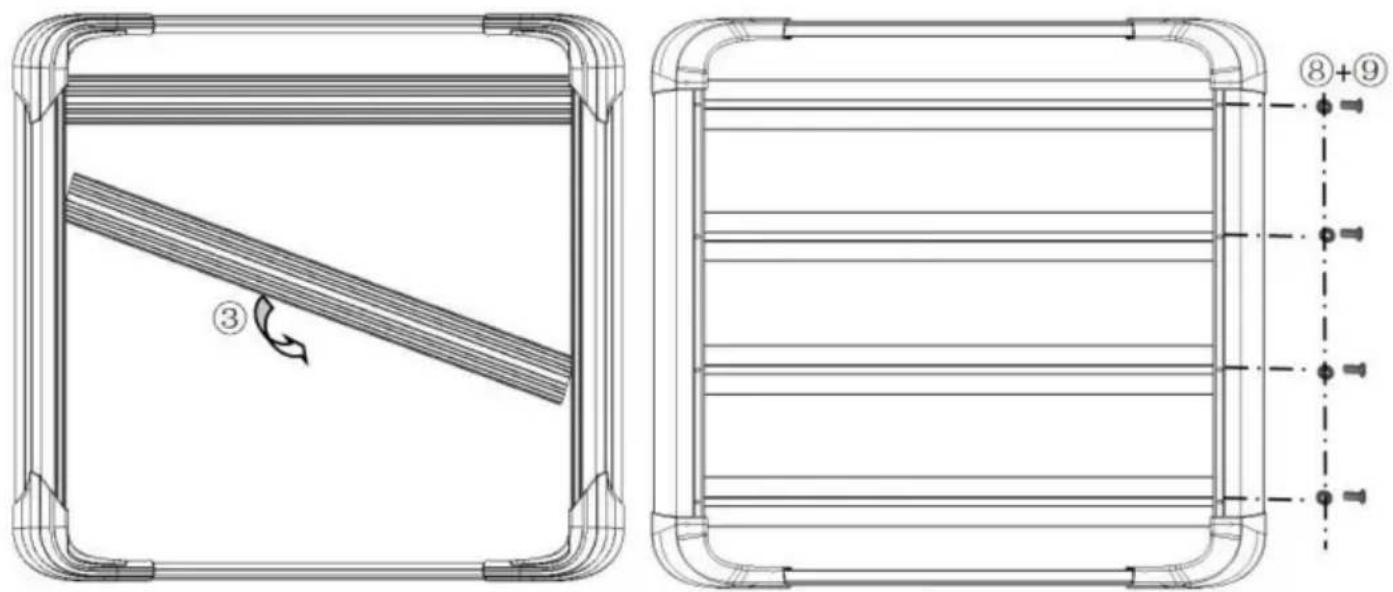

Zamontuj i zamocuj panele odpowiednio w szczelinach przednich i tylnych prętów, a następnie zamontuj panele w szczelinach przednich i tylnych prętów pod kątem.

1. Umieść 4 panele odpowiednio z przodu i z tyłu otworu na pręt, przesuń je do odpowiedniej pozycji otworu na śrubę i zablokuj za pomocą śrub M5X12 ( ) i podkładki M5X12 ( ).

2. Na koniec dokręć wszystkie śruby, aby zamocować. (Jak pokazano na rysunku)

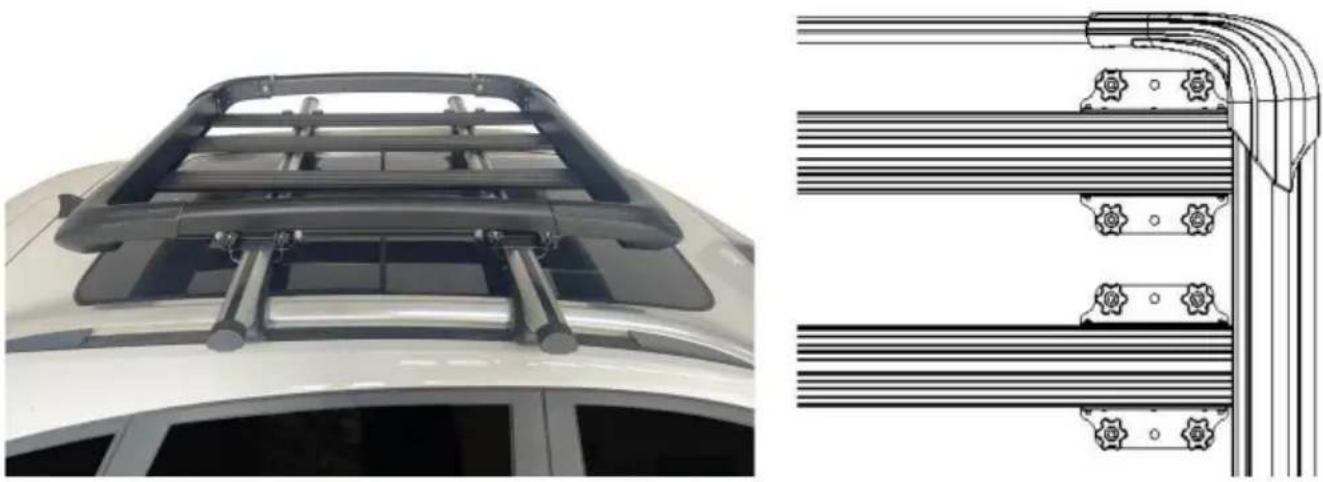

Zamontuj aluminiowy bagażnik dachowy na poprzeczce dachu, używając metody zacisku U: Umieść śrubę U-kształtną M8 ( ) w długich otworach po obu stronach zacisku wspornika i zabezpiecz ją za pomocą śruby U-kształtnej, pokrętła i nakrętki M8 ( + ).

Wskazówki: Zamontuj klips U zgodnie z długością poprzeczki, a położenie można zainstalować po wewnętrznej/zewnętrznej stronie każdej płyty bazowej. (Jak pokazano na rysunku)

Ograniczenia w użytkowaniu produktu:
