7015FY - Panneau de douche Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau de douche
Marque	Vevor
Modèle	7015FY
Matériau principal	Acier inoxydable 304, laiton, PVC, ABS
Fonctions	4 modes (douchette, pommeau supérieur, bec de baignoire, etc.)
Alimentation	Aucune (mécanique)
Raccordement d'eau	G1/2"
Type d'installation	Murale avec support mural
Contenu du colis	Panneau principal, douchette avec tuyau (1,5 m), pommeau supérieur, bras de sortie d'eau, adaptateurs, joints, vis, support mural
Douchette	1 réglage
Bec de baignoire	Inclus
Affichage de température	Non
Éclairage LED	Non
Poids approximatif	5 kg
Entretien et nettoyage	Nettoyer avec un détergent doux et un chiffon doux
Sécurité	Porter des gants lors de l'installation, serrer tous les joints pour éviter les fuites

FOIRE AUX QUESTIONS - 7015FY Vevor

Comment installer le panneau de douche Vevor 7015FY ?

Fixez le bras de sortie d'eau à la carte principale, connectez le gicleur supérieur, puis fixez le panneau au mur à l'aide du support mural. Raccordez les tuyaux d'eau chaude et froide, et installez la douchette. Servez-vous de la vidéo d'installation disponible via le code QR dans la notice.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à molette, d'un tournevis, d'un niveau à bulle, de ruban téflon pour les raccords filetés et éventuellement d'une perceuse pour fixer le support mural.

Le panneau nécessite-t-il une alimentation électrique ?

Non, le modèle 7015FY est entièrement mécanique. Il ne requiert ni pile ni branchement électrique. La pression de l'eau actionne les fonctions.

Comment nettoyer le panneau de douche ?

Utilisez un détergent doux et un chiffon doux pour essuyer la surface. Évitez les nettoyants abrasifs qui pourraient rayer la finition. Un nettoyage régulier permet de conserver l'aspect brillant.

Que faire si la pression d'eau est faible ?

Assurez-vous que les tuyaux d'arrivée d'eau ne sont pas pliés à l'intérieur du panneau. Vérifiez également que les filtres en entrée ne sont pas obstrués par des résidus de calcaire ou de saleté.

Comment entretenir les joints pour éviter les fuites ?

Lors de l'installation, serrez correctement tous les joints. Vérifiez périodiquement leur état et remplacez-les si nécessaire. Utilisez du ruban téflon sur les filetages pour une étanchéité optimale.

Puis-je remplacer la douchette ?

Oui, la douchette est amovible. Vous pouvez la remplacer par un modèle standard si le raccord est compatible (la plupart des douchettes utilisent un raccord G1/2).

Le bec de baignoire est-il inclus ?

Oui, le modèle 7015FY est livré avec un bec de baignoire. Il permet de diriger l'eau vers la baignoire lorsque vous utilisez le sélecteur de modes.

Comment changer les piles ?

Ce modèle ne fonctionne pas avec des piles. Il n'y a donc pas de compartiment à piles à changer.

Que faire en cas de fuite d'eau ?

Vérifiez d'abord le serrage de tous les raccords. Si la fuite persiste, inspectez les joints toriques et remplacez-les si nécessaire. Assurez-vous que les tuyaux à l'intérieur du panneau ne sont pas pliés ou endommagés.

MODE D'EMPLOI 7015FY Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lireLisez attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est sous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquer interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçus, y compris les interférences pouvant entraîner un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle à roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans leUnion européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales, mais doit être apporté dans un point de collecte pour le recyclage des appareils électriques et électroniques

INSTRUCTIONS

Conseils d'avertissement :

1. Pendant le processus d'installation, il est préférable de porter des gants pour éviter les objets tranchants.

coins du panneau pour éviter de rayer la paume de la main.

1. Lors de l'installation de la douche, assurez-vous que tous les joints sont entièrement

serrés pour éviter les fuites d'eau.

1. Assurez-vous que les tuyaux d'arrivée d'eau rouge et bleu à l'intérieur du panneau ne sont pas

pliés pour éviter d'affecter la pression de l'eau.

1. Lorsque la douche n'est pas utilisée, veuillez fermer la vanne de commutation de la douche.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS D'INSTALLATION

Modèle	6002FL 8	039FL 6012	FL 8124FL	7009FL 7	7016FL 7002	FL 7015FY
Montage Taper	Support mural
Connexion Fil	G1/2"
Fonctions	Quatre Modes	Six Modes	Cinq Modes	Cinq Modes	Cinq Modes	Trois Modes	Quatre Modes	Quatre Modes
Bec de baignoire	√	√	√	√	√	×	√	√
Température Afficher	×	√	×	×	√	×	√	×
Lampe LED	√	√	√	√	×	×	×	×
Pouvoir	Pile sèche (3VCC)	Pile sèche (3VCC)	Pile sèche (3VCC)	Pile sèche (3VCC)	Pile sèche (3VCC)	×	Pile sèche (3VCC)	×
Main Douche	1-Réglage	3-Réglage	1-Réglage	1-Réglage	3-Réglage	5-Réglage	1-Réglage	1-Réglage
Finition	Système de douche en nickel brossé sans empreintes digitales							Noir- Peinture
Matériel	Acier inoxydable 304 Acier, Laiton, PVC, ABS		Acier inoxydable 201 Acier, Laiton, PVC, ABS		Acier inoxydable 304, laiton, PVC, ABS

LISTE DES PIÈCES

MODÈLE		8039FL	6002FL 6012FL 8124FL	7009FL 7016FL 7002FL	7015FY
Portable Douche		1 pièce	1 pièce	1 pièce	1 pièce	1 pièce
1,5 mètre Main Pulvérisation Tuyau		1 pièce 1	piècel pièce		1 pièce	1 pièce
Main Siège à jet		1 pièce	1 pièce	1 pièce	1 pièce	0 pièces
1/2 Droite Angle Adaptateur		2 pièces 2	pièces 2 pièces	2 pièces		2 pièces
4 points Caoutchouc		2 pièces 2	pièces 2 pièces	2 pièces		2 pièces
Soi Tapotement Vis		4 pièces 4	pièces 4 pièces	4 pièces		4 pièces
Attache		2 pièces 2	pièces 2 pièces	2 pièces		2 pièces
Oeillet		1 pièce	1 pièce	1 pièce	1 pièce	1 pièce
Hexagone Noix		1 pièce	1 pièce	1 pièce	1 pièce	1 pièce

MODÈLE		8039FL	6002FL6012FL8124FL	7009FL 7016FL 7002FL 7015FY
Écrou M6		4 pièces	4 pièces	0 pièces	0 pièces	0 pièces	0 pièces
M6*10Vis		4 pièces	4 pièces	0 pièces	0 pièces	0 pièces	0 pièces
Collier de serrage		2 pièces	2 pièces	0 pièces	0 pièces	0 pièces	0 pièces
LaitonBras de douche		0 pièces	0 pièces	1 pièces	1 pièce	1 pièce	0 pièce
PanneauSac en coton		1 pièce	1 pièce	1 pièce	1 pièce	1 pièce	1 pièce
Spray supérieurSac en coton		1 pièce	1 pièce	0 pièce	0 pièce	0 pièce	0 pièce
BatterieAA1,5 V		2 pièces	2 pièces	2 pièces	0 pièces	2 pièces	0 pièces
InoxydableAcierSortie d'eauBras		0 pièces	0 pièces	0 pièces	0 pièces	0 pièces	1 pièce
Hex en laitonNoix		0 pièces	0 pièces	0 pièces	0 pièces	0 pièces	1 pièces
Sortie d'eauAdaptateur		0 pièces	0 pièces	0 pièces	0 pièces	0 pièces	1 pièce
Fixation muraleCabine de peinture		0 pièces	0 pièces	0 pièces	0 pièces	0 pièces	1 pièce

INSTRUCTIONS DE MONTAGE

MODÈLE 6012FL/6002FL/8039FL/8124FL

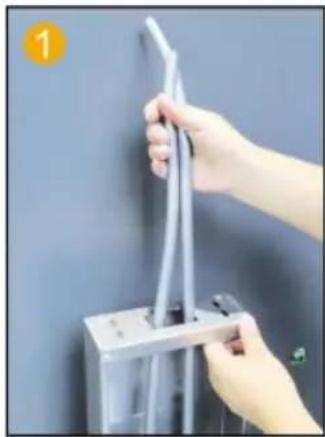

Insérez le tuyau en PVC par l'ouverture supérieure pour le percer.

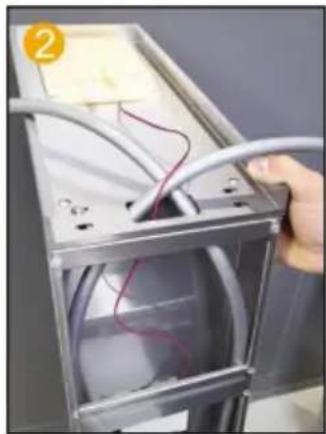

Acheminez le fil de la lumière LED le long du trou inséré dans la carte mère.

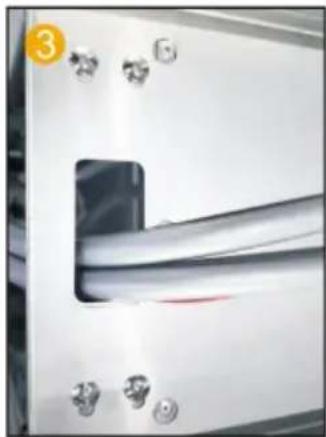

Fixez la carte mère et le spray supérieur avec 4 paires de vis et écrous M6.

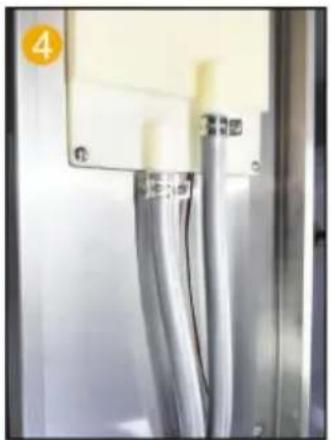

Fixez le tuyau en PVC avec un collier de serrage sur le joint de pulvérisation supérieur.

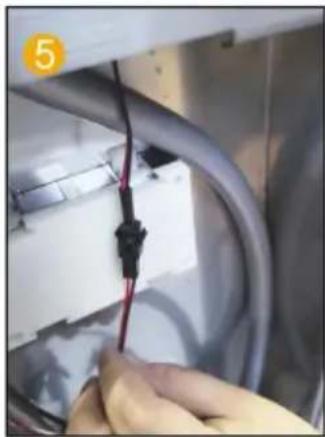

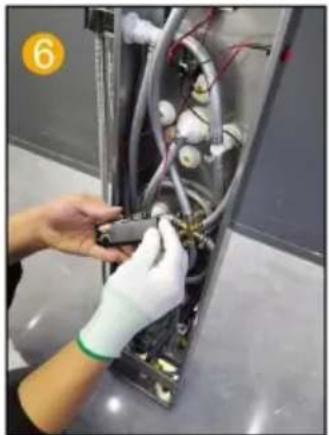

Connectez le câble d'éclairage LED et la ligne d'alimentation.

Insérez 2 piles AA dans le compartiment à piles.

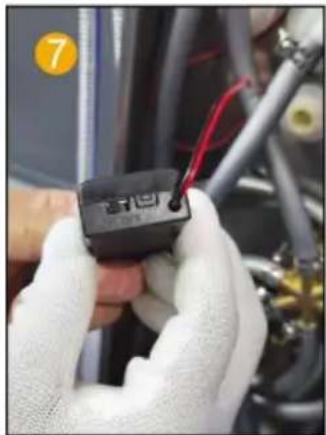

Mettez le boîtier de batterie sur ON.

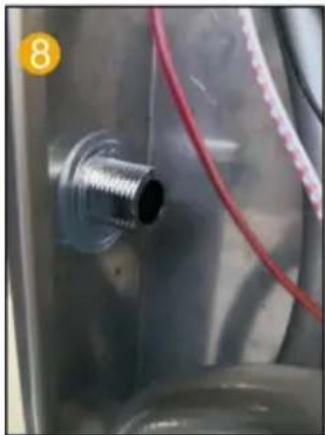

Insérez la buse de pulvérisation manuelle dans le panneau et installez le joint.

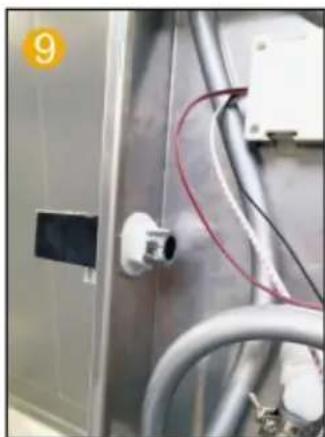

Insérez la buse de pulvérisation manuelle dans le panneau et installez le joint.

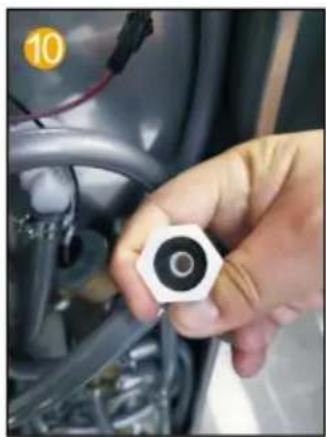

Placez le raccord en caoutchouc à 4 points. Connectez

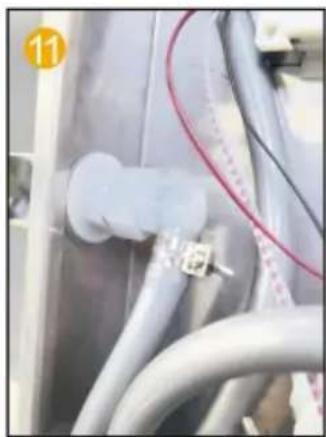

Connectez le tuyau de sortie du pulvérisateur à main à la pomme de douche à main.

Connectez le tuyau du

MODÈLE 7009FL/7016FL/7002FL

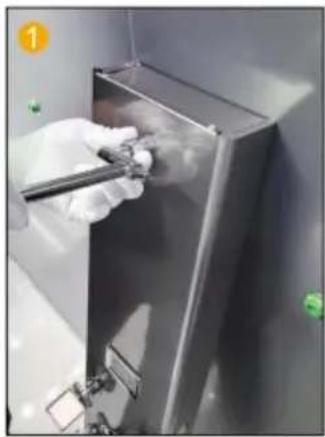

Réparer le bras de sortie d'eau à la carte principale.

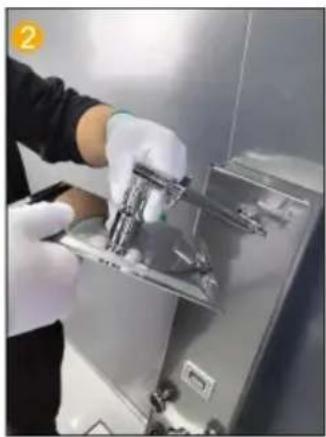

Connectez le gicleur supérieur et le bras de sortie d'eau.

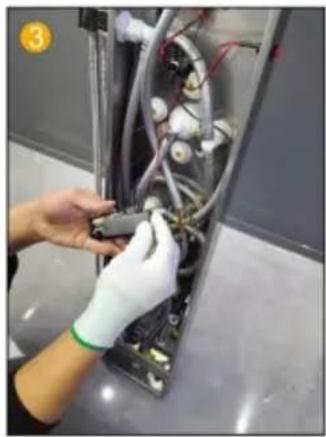

Insérez 2 piles AA dans le compartiment à piles.

Mettez le boîtier de la batterie sur ON.

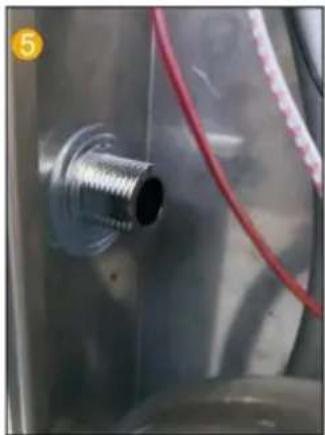

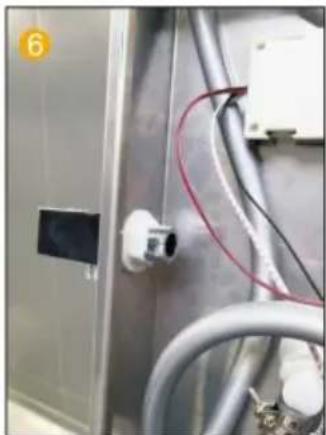

Insérez la buse de pulvérisation manuelle dans le panneau et installez le joint.

manuelle dans le panneau et installez le joint.

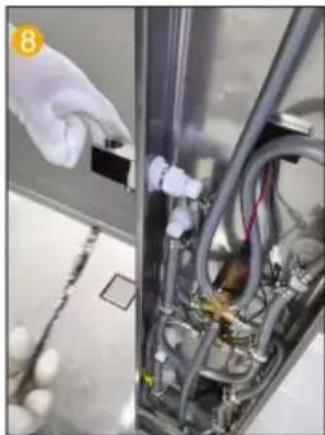

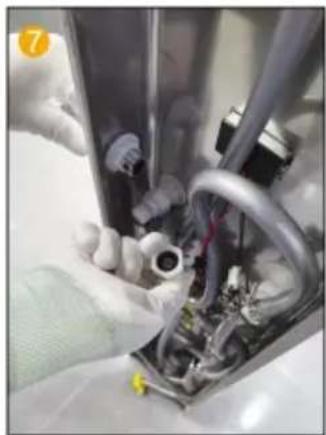

Mettez le caoutchouc à 4 voies. Insérez la buse de pulvérisation dans le connecteur du siège avec douchette à main.

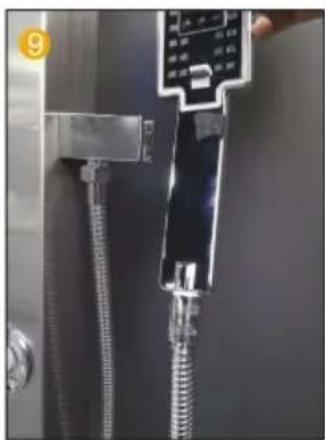

Connectez le connecteur de sortie d'eau à la main. Connectez la buse de pulvérisation au connecteur de siège de pulvérisation.

Connectez le tuyau de douche portatif et le pommeau de douche à main.

Remarque : 7016FL sans étapes 3 et 4.

MODÈLE 7015FY

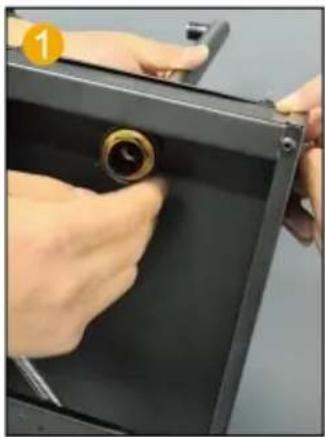

Réparer le bras de sortie d'eau à la carte principale avec écrous et rondelles.

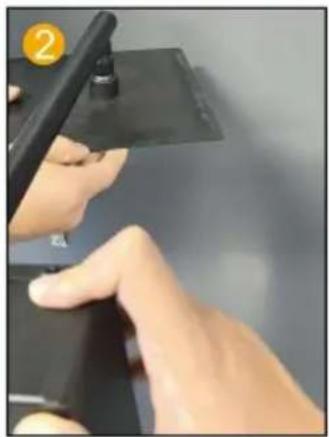

Connectez le gicleur supérieur et le bras de sortie d'eau articulation.

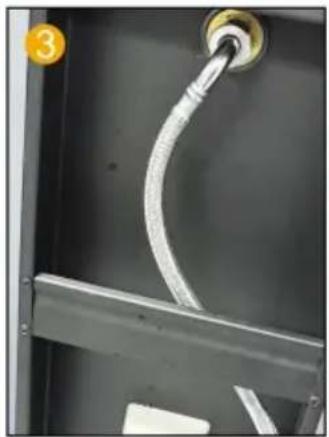

Connectez le fil d'acier, le tuyau et le bras de douche et serrez-le.

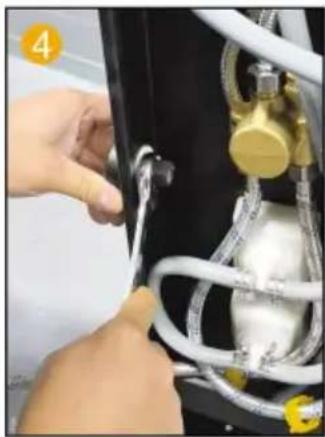

Fixez le connecteur de sortie de douche au panneau avec un écrou.

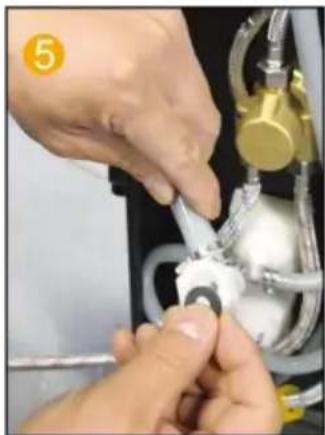

Mettre le caoutchouc à 4 voies dans la pomme de douche et le connecteur.

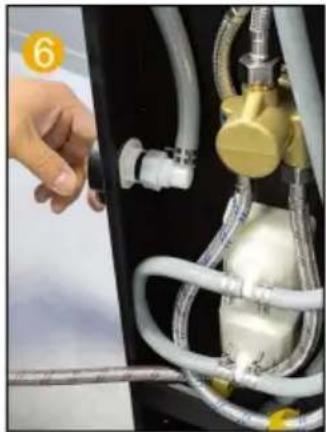

Connectez le connecteur de porte du monteau au connecteur de sortie d'eau du pommeau de douche.

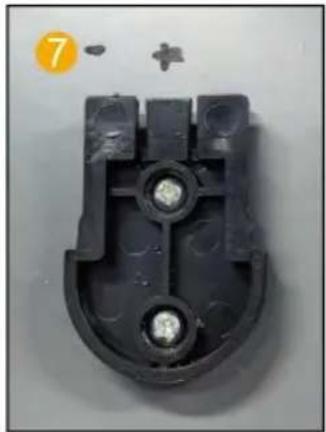

Réparer le support du pommeau de douche au mur à la position appropriée avec des vis et des écrous.

Installation de la douche terminée.

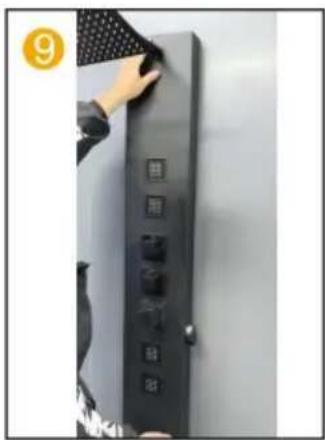

Fixez le panneau au mur à la hauteur appropriée à l'aide du support.

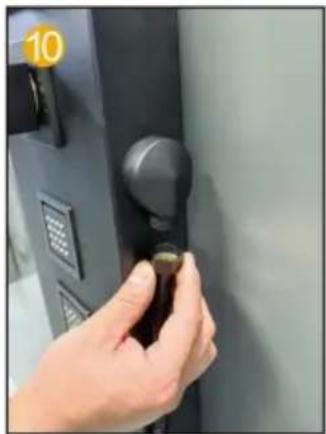

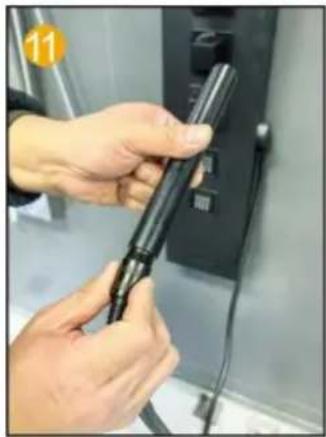

Connectez la pomme de douche à main au tuyau.

Connectez-vous au pommeau de douche à main.

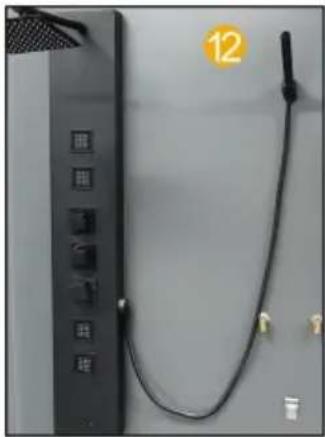

Installation terminée.

ÉTAPES D'INSTALLATION (GÉNÉRALITÉS)

Notes d'installation

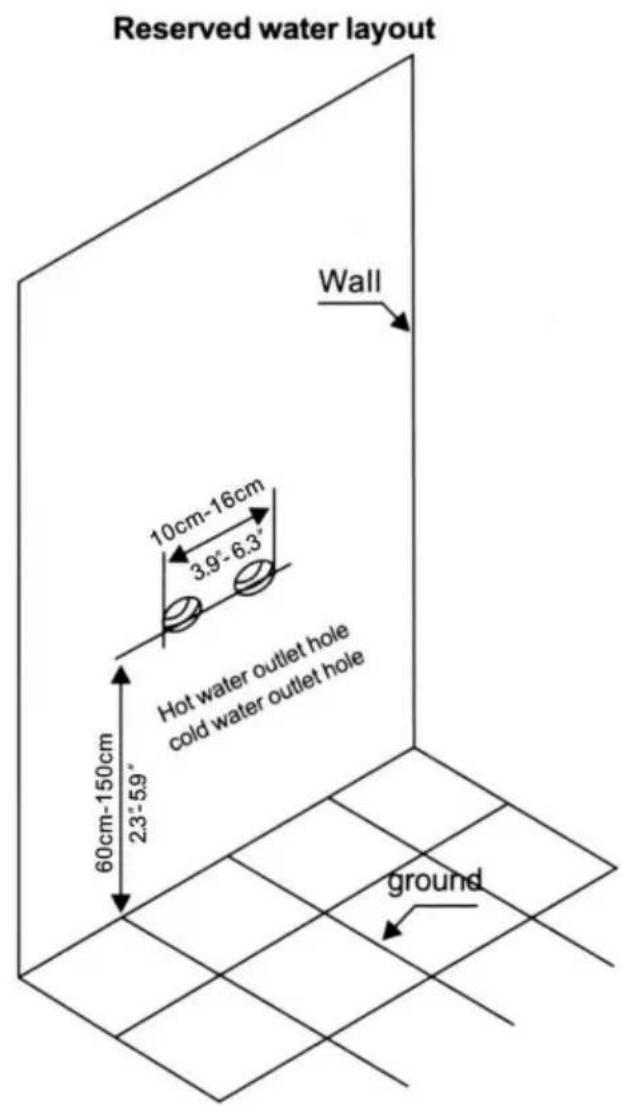

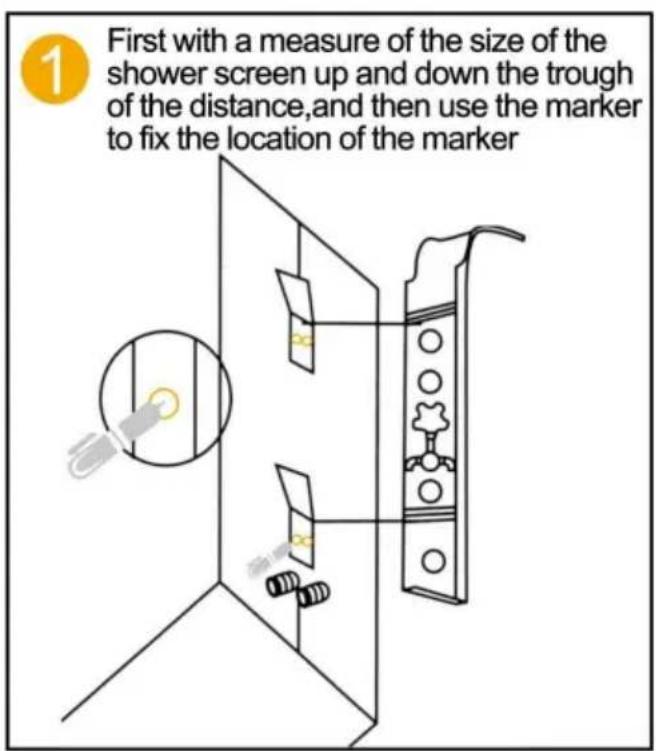

1. Selon la hauteur d'installation du système de douche à budget familial, mesurez la distance du système de douche à l'arrière de la barre, marquez sur le mur, dans la position correspondante de l'étiquette fixée au fer suspendu (de haut en bas chacun).
2. Raccordez le tuyau d'eau chaude et froide (assurez-vous de nettoyer le chargeur et la saleté dans le mur à l'échelle afin de ne pas bloquer, affecter l'effet de l'eau).
3. Système de douche suspendu au mur, les deux cartes supérieure et inférieure ont été serrées dans deux pâtes suspendues (Remarque : après avoir fixé le système de douche au mur, le corps principal près du mur ne tremble pas, n'a pas besoin d'utiliser une autre colle à verre et d'autres outils fixés).

Méthodes d'entretien du système de douche en acier inoxydable :

1. Nettoyage régulier du produit afin de conserver son aspect brillant et

faire le ménage;

1. Nettoyez la surface avec de l'eau ou un détergent doux et essuyez-la avec une serviette douce.
2. Notez que le produit propre de la position cachée, un nettoyage rapide peut faire produits durables.

SCHÉMA D'INSTALLATION DE LA SÉRIE DE PANNEAUX DE DOUCHE

Remarque : pour la vidéo d'installation détaillée, veuillez vous référer à la modèle correspondant et scannez le code QR ci-dessous pour voir.

6002FL / 6012FL
