GEBRUIKSAANWIJZING 7015FY Vevor
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product
![]() | Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:Lees de gebruiksaanwijzing zorgvuldig door. |
![]() | Dit apparaat voldoet aan Deel 15 van de FCC-regels. De bediening is onder de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie, en (2) dit apparaat moet elke interferentie accepteren ontvangen, met inbegrip van storingen die een ongewenste werking kunnen veroorzaken. |
![]() | Dit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor het recyclen van elektrische en elektronische apparaten |
INSTRUCTIES
Waarschuwingstips:
- Tijdens het installatieproces is het het beste om handschoenen te dragen om scherpe voorwerpen te voorkomen. hoeken van het paneel tegen krassen op de handpalm.
- Zorg er bij het installeren van de douche voor dat alle verbindingen volledig zijn vastgedraaid om waterlekkage te voorkomen.
- Zorg ervoor dat de rode en blauwe waterinlaatleidingen in het paneel niet in een opgevouwen toestand om te voorkomen dat de waterdruk wordt beïnvloed.
- Wanneer de douche niet in gebruik is, sluit u de hoofdkraan van de douche.

BEWAAR DEZE INSTRUCTIES
INSTALLATIE-INSTRUCTIES
| Model | 6002FL 8039FL 6012FL 8124FL | 7009FL 7016FL 7002FL 7015FY | ||||||
| Montage Type | Muurbevestiging | |||||||
| Verbinding Draad | G1/2" | |||||||
| Functies | Vier Modi | Zes Vijf Modi | Vijf Modi | Modi | Vijf Modi | Drie Modi | Vier Modi | Vier Modi |
| Baduitloop | ÿ | ÿ | ÿ | ÿ | ÿ | ✕ | ÿ | ÿ |
| Temperatuur Weergave | ✕ | ÿ | ✕ | ✕ | ÿ | ✕ | ÿ | ✕ |
| LED-lamp | ÿ | ÿ | ÿ | ÿ | ✕ | ✕ | ✕ | ✕ |
| Stroom | Droge cel (3V gelijkstroom) | Droge cel (3V gelijkstroom) | Droge cel (3V gelijkstroom) | Droge cel (3V gelijkstroom) | Droge cel (3V gelijkstroom) | ✕ | (3V gelijkstroom) | ✕ |
| Hand Douche | 1-Instelling | 3-Instelling | 1-Instelling | 1-Instelling | 3-Instelling | 5-Instelling | 1-Instelling | 1-Instelling |
| Finish | Vingerafdrukvrij geborsteld nikkel douchesysteem | Zwart-Schilderen | ||||||
| Materiaal | 304 roestvrij staal Staal, Messing, PVC, ABS | 201 roestvrij staal Staal, Messing, PVC, ABS | 304 roestvrij staal, messing, PVC, ABS | |||||
ONDERDELENLIJST
| MODEL | 8039FL | 6002FL 6012FL 8124FL | 7009FL 7016FL 7002FL | 7015FY | ||
| Draagbaar Douche | ![]() | 1 stuks | 1 stuks | 1 stuks | 1 stuks | 1 stuks |
| 1,5 meter Hand Spuiten Slang | ![]() | 1 stuks | 1 stuks | 1 stuks | 1 stuks | 1 stuks |
| Hand Spuitstoel | ![]() | 1 stuks | 1 stuks | 1 stuks | 1 stuks | 0 stuks |
| 1/2 Rechts Hoek Adapter | ![]() | 2 stuks 2 | stuks 2 stuks | 2 stuks | 2 stuks | |
| 4-punts Rubber | ![]() | 2 stuks 2 | stuks 2 stuks | 2 stuks | 2 stuks | |
| Zelf Tikken Schroef | ![]() | 4 stuks 4 | stuks 4 stuks | 4 stuks | 4 stuks | |
| Bevestigingsmiddel | ![]() | 2 stuks 2 | stuks 2 stuks | 2 stuks | 2 stuks | |
| Ringetje | ![]() | 1 stuks | 1 stuks | 1 stuks | 1 stuks | 2 stuks |
| Zeshoek Moer | ![]() | 1 stuks | 1 stuks | 1 stuks | 1 stuks | 1 stuks |
| MODEL | 8039FL | 6002FL6012FL8124FL | 7009FL 7016FL 7002FL 7015FY | ||||
| M6 moer | ![]() | 4 stuks | 4 stuks | 0 stuks | 0 stuks | 0 stuks | 0 stuks |
| M6*10 Schroef | ![]() | 4 stuks | 4 stuks | 0 stuks | 0 stuks | 0 stuks | 0 stuks |
| Slangklem | ![]() | 2 stuks | 2 stuks | 0 stuks | 0 stuks | 0 stuks | 0 stuks |
| Messing Douche arm | ![]() | 0 stuks | 0 stuks | 1 stuks | 1st | 1st | 0st |
| Paneel Katoenen tas | ![]() | 1st | 1st | 1st | 1st | 1st | |
| Bovenste sproeier Katoenen tas | ![]() | 1st | 1st | 0st | 0st | 0st | |
| Batterij AA1.5V | ![]() | 2 stuks | 2 stuks | 2 stuks | 0 stuks | 2 stuks | 0 stuks |
| Roestvrij Staal Waterafvoer Arm | ![]() | 0st | 0st | 0st | 0st | 1 stuks | |
| Messing zeskant Moer | ![]() | 0st | 0st | 0st | 0st | 1st | |
| Waterafvoer Adapter | ![]() | 0st | 0st | 0st | 0st | 1 stuks | |
| Aan de muur bevestigc Spuitcabine | ![]() | 0st | 0st | 0st | 0st | 1 stuks | |
MONTAGE-INSTRUCTIES

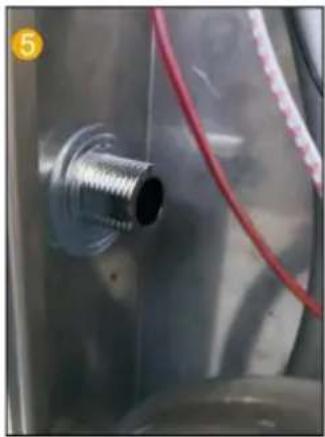

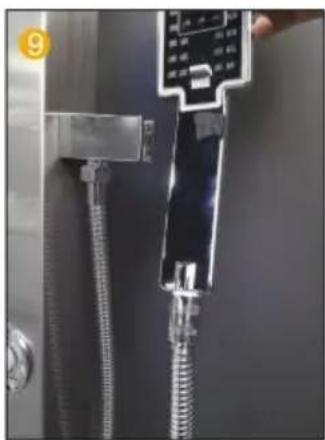

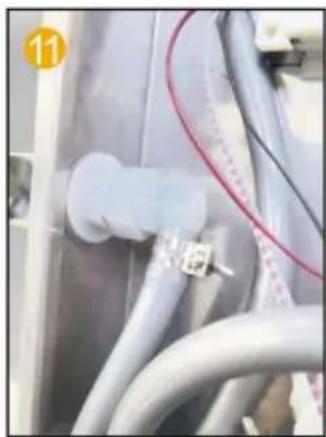

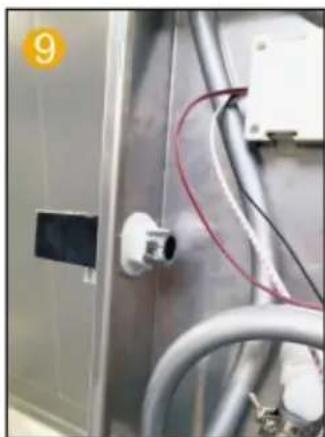

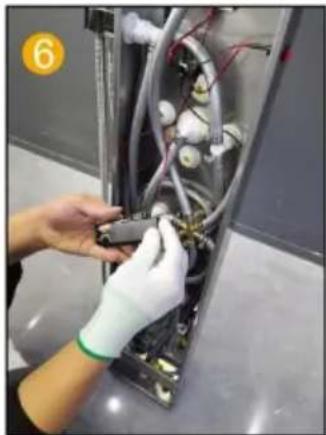

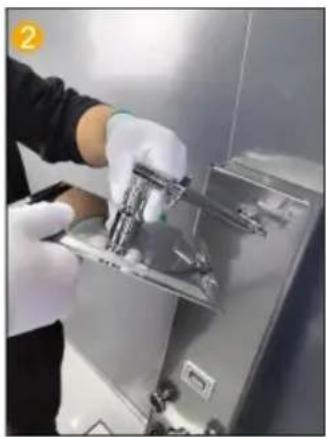

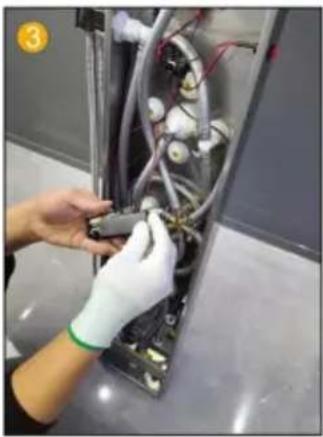

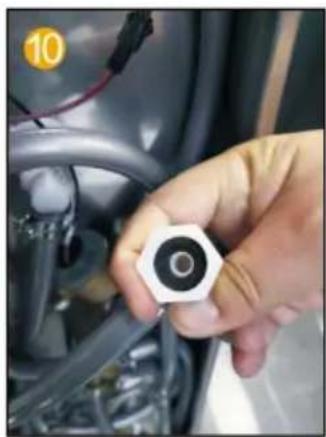

MODEL 6012FL/6002FL/8039FL/8124FL

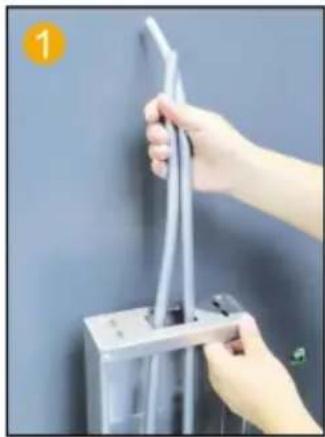

Steek de PVC-buis door de bovenste opening naar binnen.

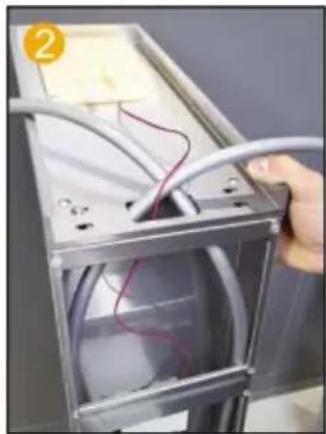

Leid de LED-lichtdraad langs het gat in het moederbord.

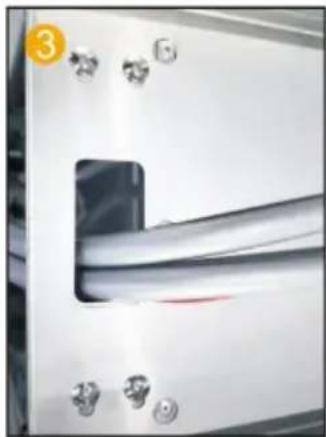

Bevestig het moederbord en de bovenste spuitbus met 4 paar M6-schroeven en moeren.

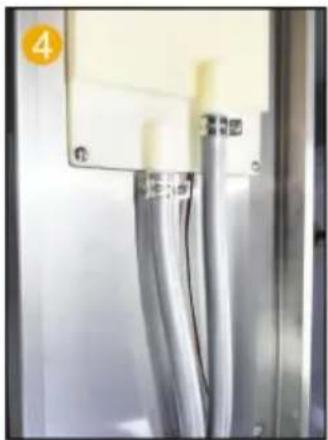

Bevestig de PVC-buis met een klem aan de bovenste spuitverbinding.

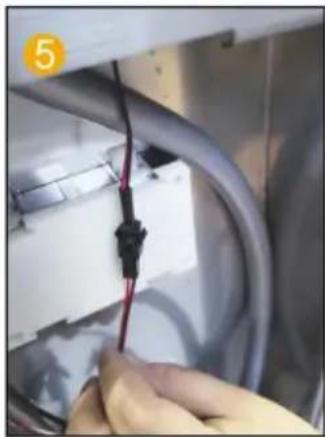

Sluit de LED-lichtkabel en de stroomtoevoer aan.

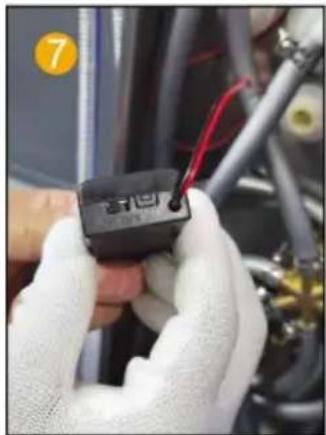

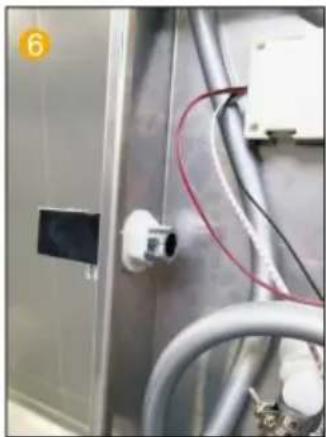

Plaats 2 AA-batterijen in het batterijvak.

Zet de batterijdoos op AAN.

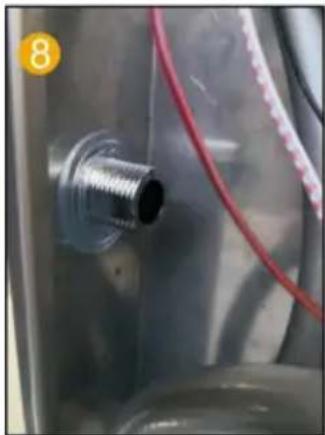

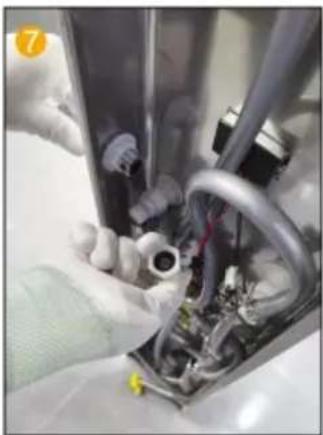

Plaats de handsproeikop in het paneel en monteer de pakking.

Plaats de handsproeikop in het paneel en monteer de pakking.

Plaats de 4-punts rubberen aansluiting voor het water in de aansluiting van de handsproeieruitlaat en in de aansluiting van de zitting van de handsproeierzitting.

Sluit de handdoucheslang aan op de handdouche.
Bevestig de wateruitlaatarm naar het moederbord.

Sluit de bovenste sproeier en de wateruitlaatarm aan gewricht.

Schakel de batterijdoos om naar AAN.

Plaats de handsproeikop in het paneel en monteer de pakking.

in het paneel en monteer de pakking.

Plaats de 4-weg rubberPlaats in de connector van de handsproeier stoel.

Sluit de wateruitlaatconnector de handsproelkop aan op de hand sproeierzitting connector.

Let op: 7016FL geen stap 3 en 4.
MODEL 7015FY

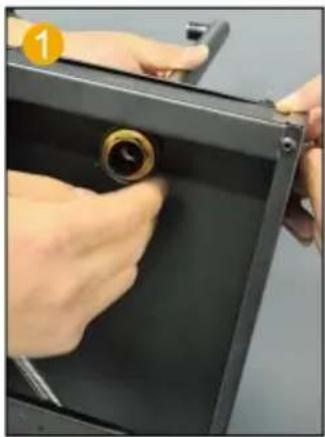

Bevestig de wateruitlaatarm naar het hoofdbord met moeren en ringen.

Sluit de bovenste sproeier en de wateruitlaatarm aan gewricht.

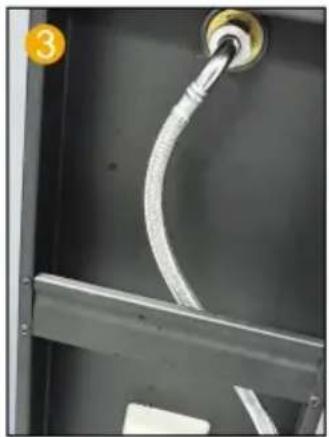

Sluit de staaldraad aan buis en de douchearm en draai deze vast.

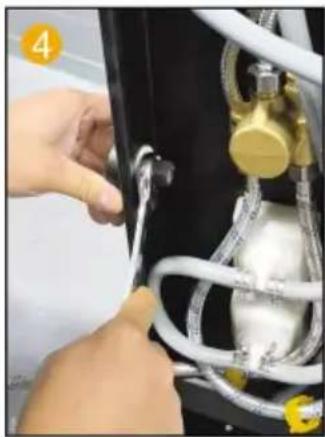

Bevestig de douche- uitlaataansluiting met een moer aan het paneel.

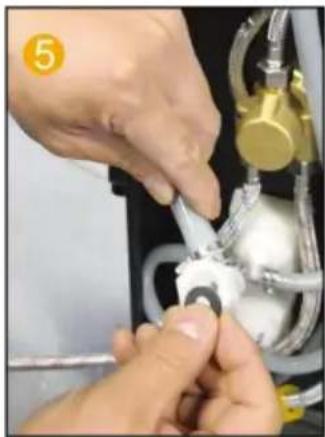

Plaats de 4-weg rubber in de douchekop Douchekophou verbindingsstuk.

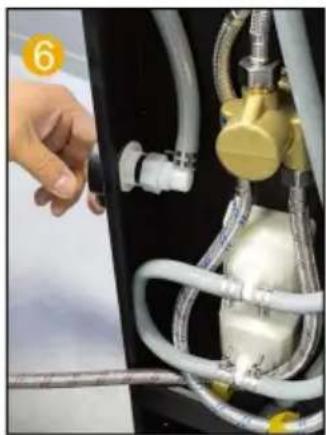

Sluit de wateruitlaatconnector deler die Aansluiting voor waterafvoer douchekop.

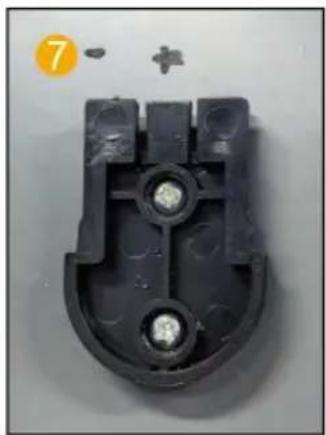

De douchekop repareren beugel aan de muur bij de geschikte positie met schroeven en moeren.

Installatie van de voltooid.

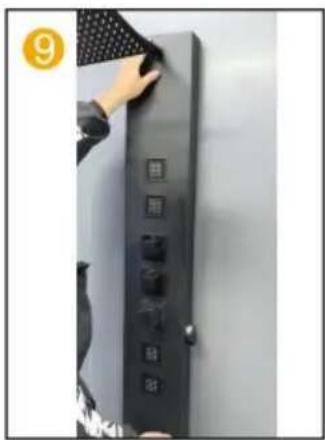

Bevestig het paneel op de Sluit de handheld aan gewenste hoogte met de beuge douchekop naar de aan de muur. slang.

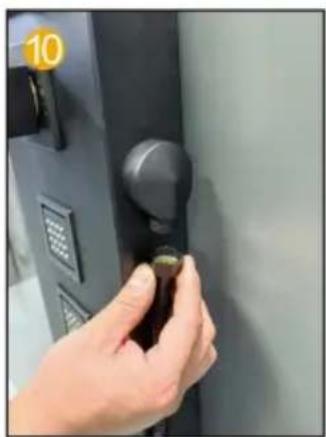

Maak verbinding met de handdouchekop.

Installatie voltooid.
INSTALLATIESTAPPEN (ALGEMEEN)

Installatie-opmerkingen

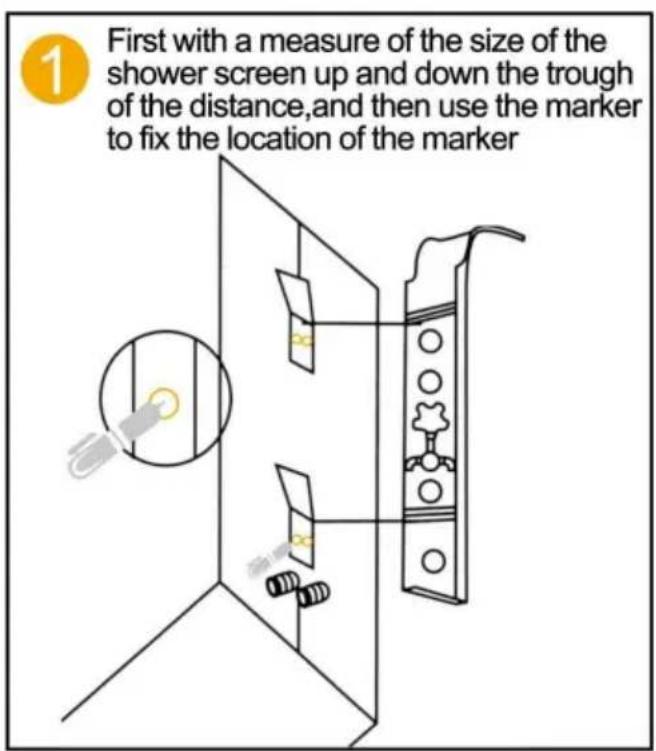

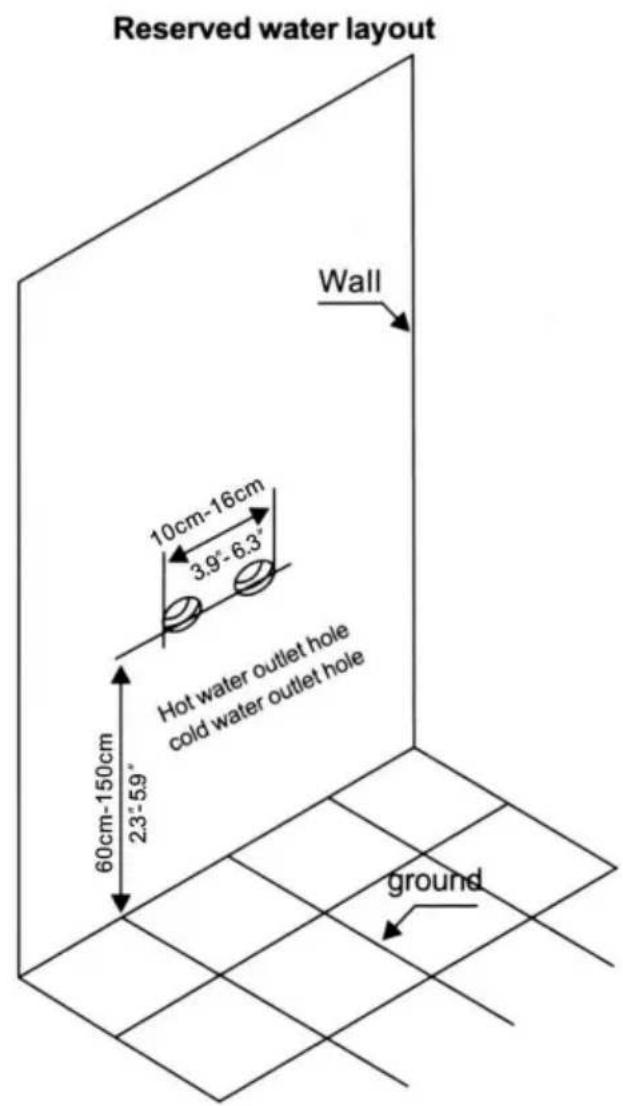

- Meet, afhankelijk van de hoogte van het gezinsbudget voor de installatie van het douchesysteem, de afstand van het douchesysteem op de achterkant van de stang, markeer deze op de muur, in d overeenkomstige positie van het label dat het strijkijzer ophangt (elk omhoog en omlaag).
- Sluit de warm- en koudwaterslang aan (zorg ervoor dat u het magazijn en het vuil in de muur schoonmaakt om verstoppingen te voorkomen die het watereffect beïnvloeden).
- Douchesysteem aan de muur hangen, de bovenste en onderste twee kaarten zijn vastgeklemd in twee ophangpasta's (Let op: douchesysteem Na de wand van het systeem schudt het hoofdgedeelte dicht bij de muur niet, hoeft u geen andere glaslijm en andere gereedschappen te gebruiken om he vast te zetten).
Onderhoudsmethoden voor roestvrijstalen douchesystemen
- Regelmatige reiniging van het product om het uiterlijk ervan helder en mooi te houden schoon;
- Maak het oppervlak schoon met water of een mild schoonmaakmiddel en veeg het af met een zachte handdoek.
- Houd er rekening mee dat het schone product van de verborgen positie, tijdige reiniging kan maken producten die lang meegaan.
INSTALLATIEDIAGRAM DOUCHEPANEELSERIE

Let op: voor de gedetailleerde installatievideo verwijzen wij u naar de overeenkomstig model en scan de onderstaande QR-code om te bekijken.
6002FL / 6012FL
