INSTRUKCJA OBSŁUGI 7015FY Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytaćPrzeczytaj uważnie instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie jest z zastrzeżeniem następujących dwóch warunków: (1) Urządzenie to nie może powodov szkodliwe zakłócenia, a (2) urządzenie to musi akceptować wszelkie zakłócenia odebrane, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą byćwyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

INSTRUKCJE

Wskazówki ostrzegawcze:

1. Podczas instalacji najlepiej jest założyć rękawice, aby zapobiec uszkodzeniom ostrym narożniki panelu od zarysowań wnętrza dłoni.
2. Podczas montażu prysznica należy upewnić się, że wszystkie połączenia są w pełni dokręcone. dokręcone, aby zapobiec wyciekaniu wody.
3. Upewnij się, że czerwone i niebieskie rury doprowadzające wodę wewnątrz panelu znajdują się w miejscu, w którym nie ma w stanie złożonym, aby nie wpływać na ciśnienie wody.
4. Jeżeli nie korzystasz z prysznica, zamknij zawór przełączający prysznica.

ZAPISZ TE INSTRUKCJE

INSTRUKCJA INSTALACJI

Model	6002FL 8	039FL 601	2FL 8124FL	7009FL	7016FL 700	02FL 7015	FY
Montowanie Typ	Montaż ścienny
Połączenie Nitka	G1/2"
Funkcje	Cztery Tryby	Sześć Tryby	Pięć Tryby	Pięć Tryby	Pięć Tryby	Trzy Tryby	Cztery Tryby	Cztery Tryby
Wylewka wannowa						×
Temperatura Wyświetlacz	×		×	×		×		×
Lampa LED					×	×	×	×
Moc	Komórka sucha (prąd stały 3V)	Komórka sucha (prąd stały 3V)	Komórka sucha (prąd stały 3V)	Komórka sucha (prąd stały 3V)	Komórka sucha (prąd stały 3V)	×	Komórka sucha (prąd stały 3V)	×
Ręka Prysznic	1-Ustawienie	3-Ustawienie	1-Ustawienie	1-Ustawienie	3-Ustawienie	5-Ustawienie	1-Ustawienie	1-Ustawienie
Skończyć	System prysznicowy z szczotkowanego niklu bez odcisków palców							Czarny-Malarstwo
Tworzywo	Stal nierdzewna 304 Stal, Mosiądz, PCV, ABS		201 Stal nierdzewna Stal, Mosiądz, PCV, ABS		Stal nierdzewna 304, mosiądz, PVC, ABS

LISTA CZĘŚCI

MODEL		8039FL	6002FL 6012FL 8124FL	7009FL 7016FL	7002FL 7015FY
Ręczny Prysznic		1 szt.	1 szt.	1 szt.	1 szt.	1 szt.
1,5 metra Ręka Rozpyłać Wąż gumowy		1 szt.	1 szt.	1 szt.	1 szt.	1 szt.
Ręka Siedzisko natryskowe		1 szt.	1 szt.	1 szt.	1 szt.	0 szt.
1/2 w prawo Kąt Adapter		2szt. 2szt. 2szt.		2szt.		2 szt.
4-punktowy Guma		2szt. 2szt. 2szt.		2szt.		2 szt.
Ja Stukający Śruba		4szt. 4szt. 4szt.		4szt. 4szt.	4 szt.	4 szt.
Łącznik		2szt. 2szt. 2szt.		2szt.		2 szt.
Przelotka			1 szt.	1 szt. 1 szt.	1 szt.
Sześciokąt Nakręka		1 szt.	1 szt.	1 szt.	1 szt.	1 szt.

MODEL		8039FL	6002FL6012FL8124FL	7009FL 7016FL 7002FL 7015FY
Nakrętka M6		4 szt.	4 szt. 0 szt. 0	szt. 0 szt. 0 szt.
M6*10Śruba		4 szt.	4 szt. 0 szt. 0	szt. 0 szt. 0 szt.
Zacisk węża		2szt.	2szt. 0szt. 0szt.	0szt.
MosiądzRamię prysznicowe		0szt	0szt 1szt	1 szt. 1 szt. 0 szt.
PłytaTorba bawełniana		1 szt.	1 szt. 1 szt. 1	szt. 1 szt. 1 szt.
Górny sprayTorba bawełniana		1 szt.	1 szt. 0 szt. 0	szt. 0 szt. 0 szt.
BateriaAA1,5V		2szt.	2szt. 2szt.	0szt. 2szt. 0szt.
NierdzewnyStalWylot wodyRamię		0szt	0szt 0szt 0szt	0szt
Mosiężny sześciokątNakrętka		0szt	0szt 0szt 0szt	0szt 0szt 1szt
Wylot wodyAdapter		0szt	0szt 0szt 0szt	0szt
Montaż na ścianieKabina lakiernicza		0szt	0szt 0szt 0szt	0szt

INSTRUKCJA MONTAŻU

MODEL 6012FL/6002FL/8039FL/8124FL

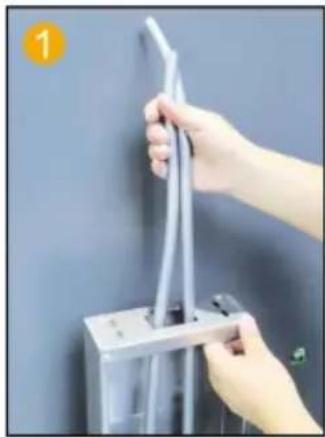

Włóż rurę PCV od górnego otworu, aby ją przebić.

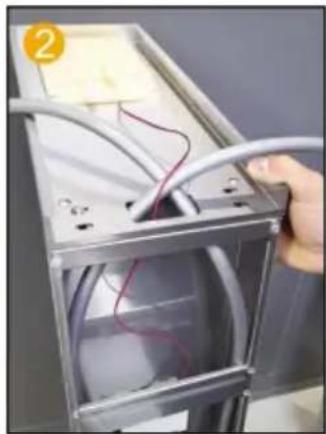

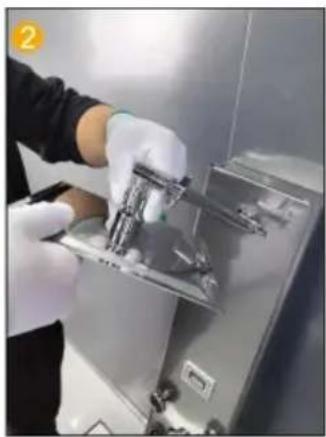

Poprowadź przewód diody LED wzdłuż otworu w płycie głównej.

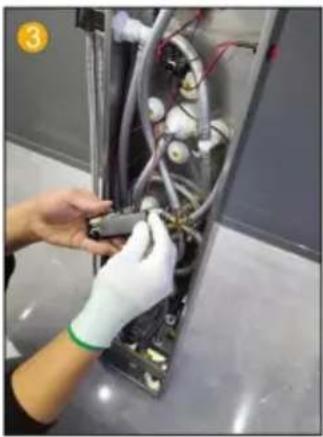

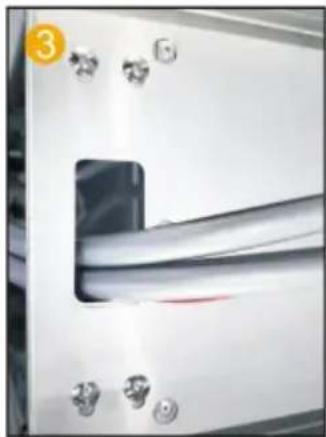

Zamocuj płytę główną i górną osłone za pomocą 4 par śrub M6 i nakrętek.

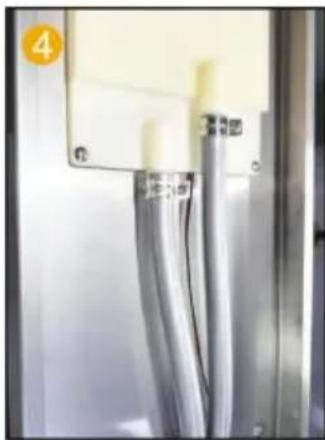

Zamocuj rurę PCV za pomocą zacisku gardzielowego na górnym złączu natryskowym.

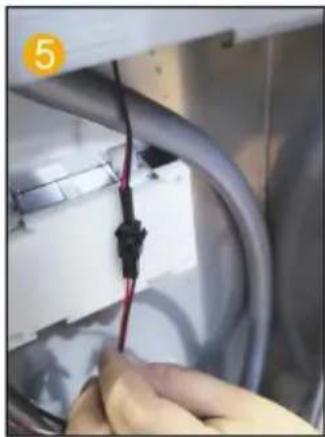

Podłącz kabel oświetlenia LED i przewód zasilający.

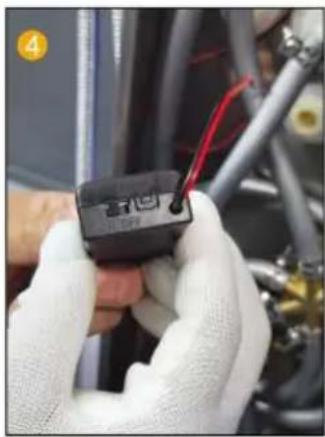

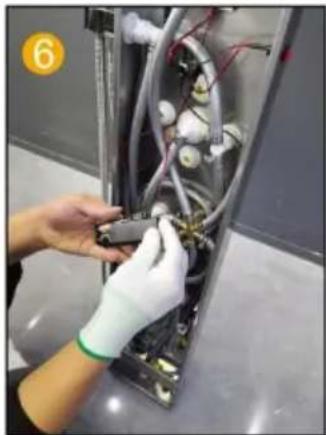

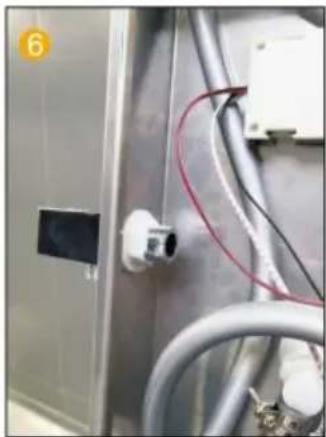

Przełącz pojemnik na baterie w pozycję ON.

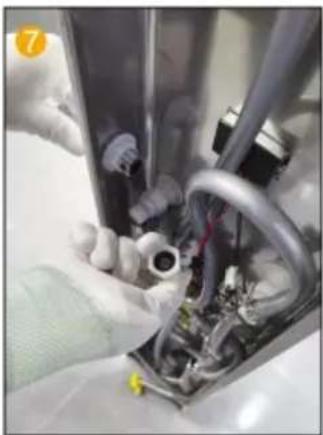

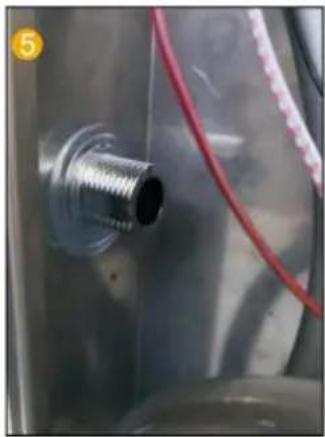

Włóż dyszę spryskiwacza do panelu i zamontuj uszczelkę.

Włóż dyszę spryskiwacza do Podłącz 4-punktową gumę do złącza wylotowego panelu i zamontuj uszczelkę. spryskiwacza ręcznego i do wnętrza stawu gniazda spryskiwacza ręcznego.

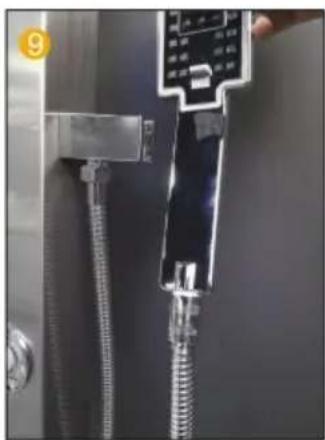

Podłącz wąż natrysku ręcznego do słuchawki prysznicowej.

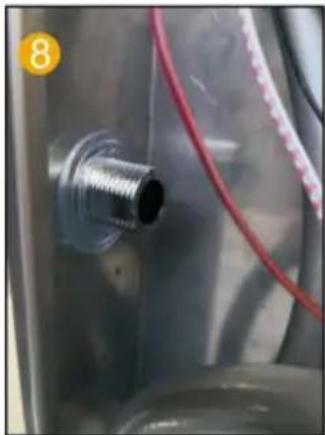

Napraw ramię wylotu wody do płyty głównej.

Podłącz górny natrysk i ramię wylotu wody wspólny.

Włóż 2 baterie AA do bateria przedział.

Zmień skrzynkę baterii na Wł.

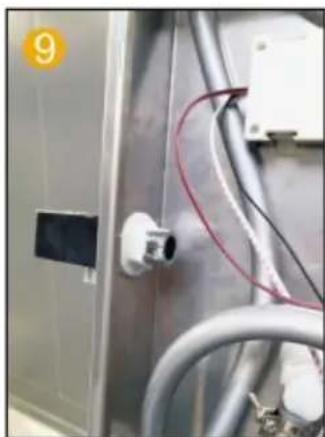

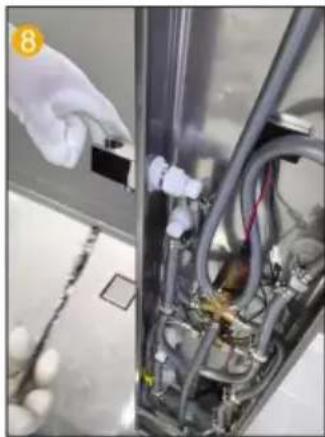

Włóż dyszę spryskiwacza do panelu i zamontuj uszczelkę.

do panelu i zamontuj uszczelkę.

siedzisko z ręcznym natryskiem.

Załóż gumę 4-kierunkowąWłóż do złącza

Podłącz złącze wylotu wody do dyszę spryskiwaeza ręki
łącznik gniazda natryskowego.

Podłącz urządzenie przenośne wąż prysznicowy i
słuchawka prysznicowa ręczna.
Uwaga: 7016FL nie wykonuje kroków 3 i 4.

MODEL 7015FY

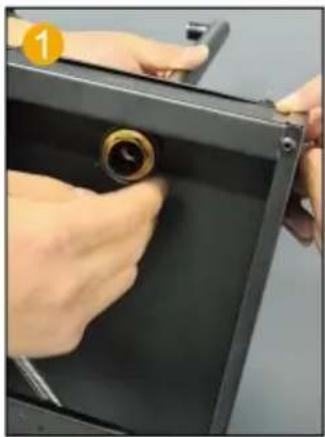

Napraw ramię wylotu wody do płyty głównej z nakrętki i podkładki.

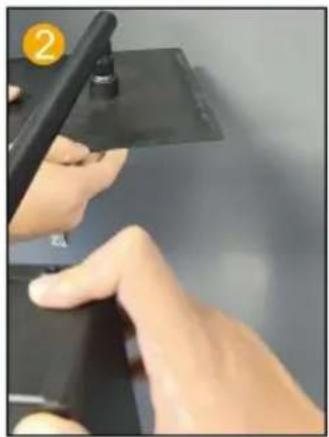

Podłącz górny natrysk i ramię wylotu wody wspólny.

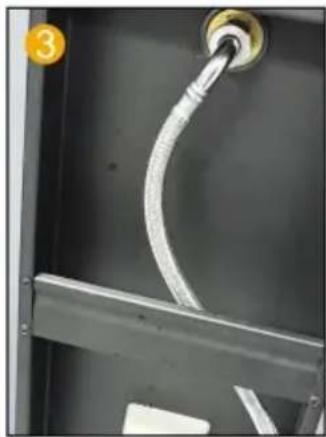

Podłącz drut stalowy rurę i ramię natrysku, a następnie dokręć je.

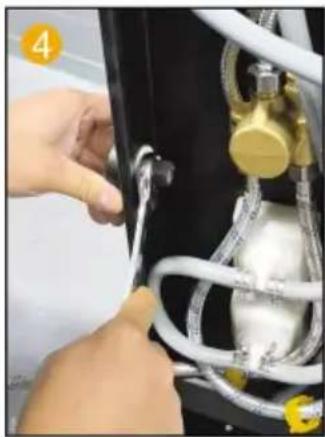

Przymocuj przyłącze wylotu prysznica do panelu za pomocą nakrętki.

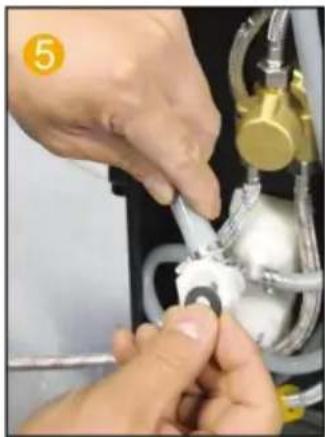

Załóż gumę 4-kierunkową do słuchawki prysznicowej uchw złącze.

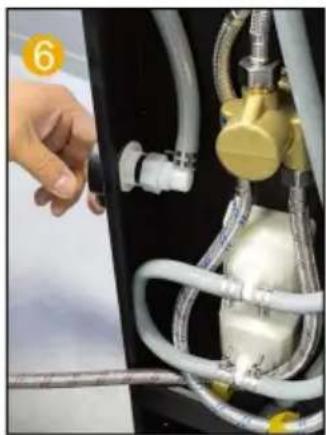

Podłącz złącze wylotu wody i yt na słuchawkę Złącze wylotu wody do słuchawki prysznicowej.

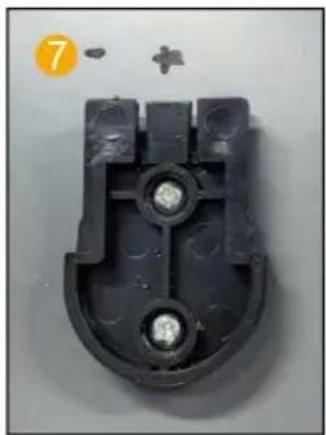

Naprawa głowicy prysznicowej wspornik do ściany przy odpowiednia pozycja z śruby i nakrętki.

Instalacja
prysznica ukończony.

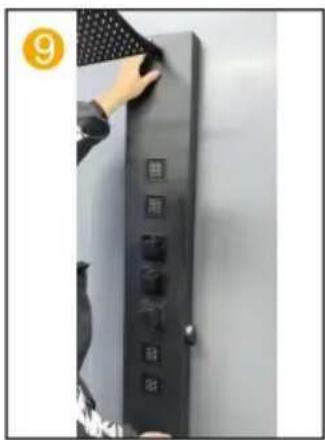

Za pomocą uchwytu przymocuj Podłącz urządzenie przenośne panel do ściany na odpowiedniej łowica prysznicowa do wysokości. wąz gumowy.

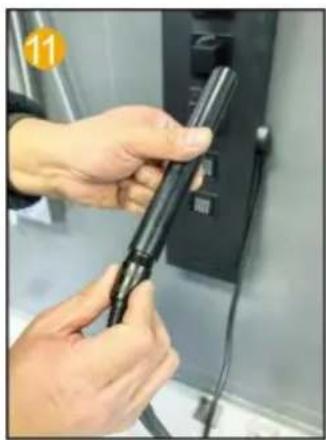

Podłącz urządzenie przenośne głowica prysznicowa do

Połącz się z słuchawka prysznicowa.

Instalacja ukończona.

KROKI INSTALACJI (OGÓLNE)

Notatki dotyczące instalacji

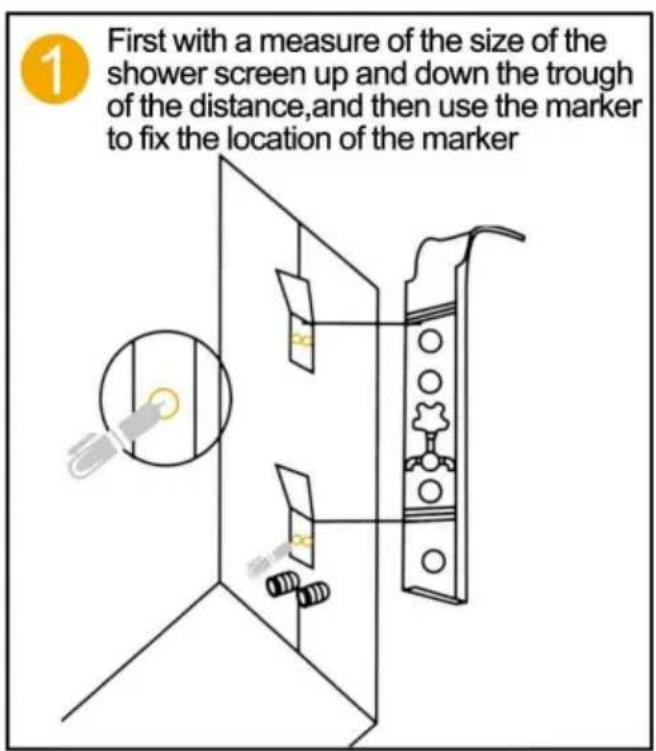

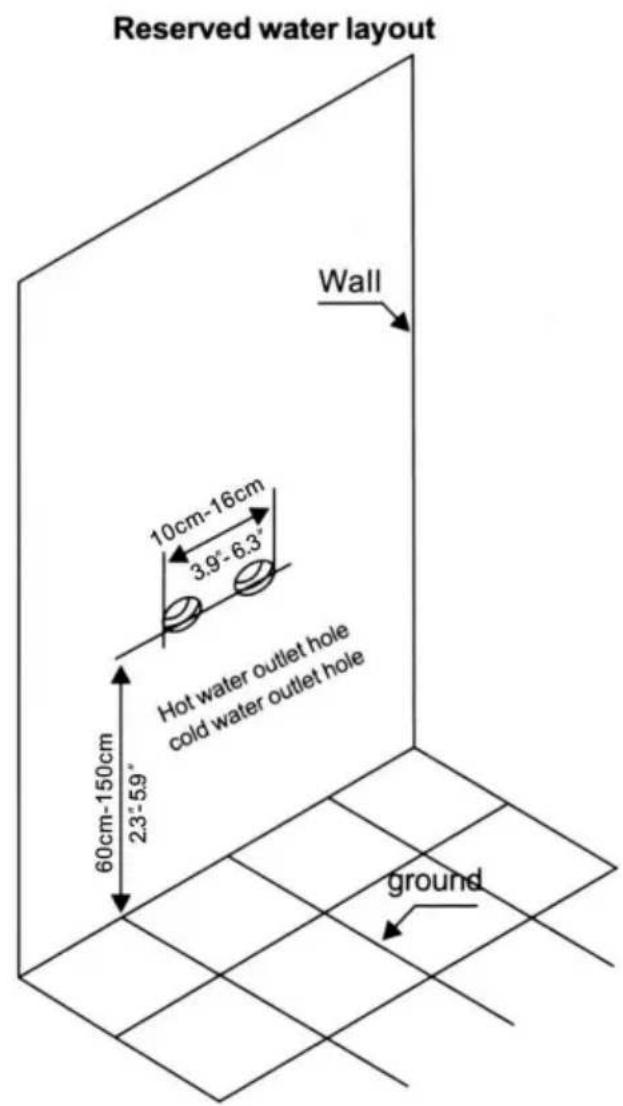

1. Zgodnie ze wzrostem rodziny, wysokość instalacji systemu prysznicowego zmierz z tyłu drążka. Odległość systemu prysznicowego zaznacz na ścianie w odpowiedniej pozycji przymocowanego wieszaka żelaznego (w góre i w dół).
2. Podłącz wąż doprowadzający ciepłą i zimną wodę (pamiętaj o dokładnym wyczyszczeniu magazynka i usunięciu zanieczyszczeń z kamienia w ścianie, aby nie dopuścić do jego zablokowania, co mogłoby wpłynąć na przepływ wody).
3. System prysznicowy zawieszony na ścianie, górna i dolna karta zostały zamocowane na dwóch klejach do zawieszania (Uwaga: po zamontowaniu systemu na ścianie, główna część prysznica blisko ściany nie trzęsie się, nie ma potrzeby używania kolejnego kleju do szkła i innych narzędzi mocujących).

Metody konserwacji systemów prysznicowych ze stali nierdzewnej:

1. Regularne czyszczenie produktu w celu zachowania jego jasnego wyglądu i czysty;
2. Wyczyść powierzchnię wodą lub łagodnym detergentem i wytrzyj ją miękkim ręcznikiem.
3. Należy pamiętać, że czysty produkt w ukrytej pozycji, terminowe czyszczenie może sprawić, że produkty trwałe.

SCHEMAT INSTALACJI SERII PANELÓW PRYSZNICOWYCH

Uwaga: Aby obejrzeć szczegółowy film instruktażowy dotyczący instalacji, zapoznaj się z odpowiedni model i zeskanuj poniższy kod QR, aby wyświetlić.

6002FL / 6012FL
