7015FY - Pannello doccia Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pannello doccia
Marca	Vevor
Modello	7015FY
Materiale principale	Acciaio inossidabile 304, ottone, PVC, ABS
Funzioni	4 modalità (doccino, soffione superiore, becco vasca, ecc.)
Alimentazione	Nessuna (meccanica)
Collegamento acqua	G1/2"
Tipo di installazione	A parete con supporto murale
Contenuto della confezione	Pannello principale, doccino con tubo (1,5 m), soffione superiore, braccio di uscita acqua, adattatori, guarnizioni, viti, supporto murale
Doccino	1 regolazione
Becco vasca	Incluso
Display temperatura	No
Illuminazione LED	No
Peso approssimativo	5 kg
Manutenzione e pulizia	Pulire con un detergente delicato e un panno morbido
Sicurezza	Indossare guanti durante l'installazione, serrare tutte le guarnizioni per evitare perdite

Domande frequenti - 7015FY Vevor

Come installare il pannello doccia Vevor 7015FY?

Fissare il braccio di uscita acqua alla scheda principale, collegare il soffione superiore, quindi fissare il pannello al muro utilizzando il supporto murale. Collegare i tubi dell'acqua calda e fredda e installare il doccino. Utilizzare il video di installazione disponibile tramite il codice QR nel manuale.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una chiave inglese, un cacciavite, una livella a bolla, nastro in teflon per i raccordi filettati e eventualmente un trapano per fissare il supporto murale.

Il pannello necessita di alimentazione elettrica?

No, il modello 7015FY è interamente meccanico. Non richiede batterie né collegamento elettrico. La pressione dell'acqua attiva le funzioni.

Come pulire il pannello doccia?

Utilizzare un detergente delicato e un panno morbido per pulire la superficie. Evitare detergenti abrasivi che potrebbero graffiare la finitura. Una pulizia regolare mantiene l'aspetto lucido.

Cosa fare se la pressione dell'acqua è bassa?

Assicurarsi che i tubi di ingresso dell'acqua non siano piegati all'interno del pannello. Controllare anche che i filtri di ingresso non siano ostruiti da residui di calcare o sporco.

Come mantenere le guarnizioni per evitare perdite?

Durante l'installazione, serrare correttamente tutte le guarnizioni. Controllare periodicamente il loro stato e sostituirle se necessario. Utilizzare nastro in teflon sui filetti per una tenuta ottimale.

Posso sostituire il doccino?

Sì, il doccino è rimovibile. È possibile sostituirlo con un modello standard se il raccordo è compatibile (la maggior parte dei doccini utilizza un raccordo G1/2).

Il becco vasca è incluso?

Sì, il modello 7015FY è fornito con un becco vasca. Permette di dirigere l'acqua verso la vasca quando si utilizza il selettore di modalità.

Come cambiare le batterie?

Questo modello non funziona con batterie. Non c'è quindi un vano batterie da cambiare.

Cosa fare in caso di perdita d'acqua?

Prima di tutto, controllare il serraggio di tutti i raccordi. Se la perdita persiste, ispezionare le guarnizioni toriche e sostituirle se necessario. Assicurarsi che i tubi all'interno del pannello non siano piegati o danneggiati.

MANUALE UTENTE 7015FY Vevor

Supporto tecnico e certificato di garanzia

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo nuovamente in caso di aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuti, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

ISTRUZIONI

Avvertenze:

1. Durante il processo di installazione, è meglio indossare guanti per evitare tagli dovuti agli angoli affilati del pannello e per evitare di graffiare il palmo della mano.
2. Quando si installa la doccia, assicurarsi che tutti i giunti siano completamente serrati per evitare perdite d'acqua.
3. Assicurarsi che i tubi di ingresso dell'acqua rosso e blu all'interno del pannello non siano piegati, per non influire sulla pressione dell'acqua.
4. Quando la doccia non è in uso, chiudere la valvola di commutazione della doccia.

SALVA QUESTE ISTRUZIONI

ISTRUZIONI PER L'INSTALLAZIONE

Modello	Italiano:
Montaggio Tipo	Montaggio a parete
Connessione Filo	G1/2"
Funzioni	Quattro Modalità	Sei Quattro Modalità	Cinque Modalità	Cinque Modalità	Cinque Modalità	Tre Modalità	Quattro Modalità	Modalità
Beccuccio per vasca	ÿ	ÿ	ÿ	ÿ	ÿ	✕	ÿ	ÿ
Temperatura Display	✕	ÿ	✕	✕	ÿ	✕	ÿ	✕
Lampada a LED	ÿ	ÿ	ÿ	ÿ	✕	✕	✕	✕
Energia	Pila a secco (CC3V)	Pila a secco (CC3V)	Pila a secco (CC3V)	Pila a secco (CC3V)	Pila a secco (CC3V)	✕	Pila a secco (CC3V)	✕
Mano Doccia	1-Impostazione	3-Impostazione	1-Impostazione	1-Impostazione	3-Impostazione	5-Impostazione	1-Impostazione	1-Impostazione
Fine	Sistema doccia in nichel spazzolato anti-impronta							Nero-Pittura
Materiale	304 Inox Acciaio, Ottone, PVC, ABS		201 Inox Acciaio, Ottone, PVC, ABS		Acciaio inossidabile 304, ottone, PVC, AB

ELENCO DELLE PARTI

MODELLO		8039FL	6002FL 6012FL 8124FL	Numero di modello: 7009FL
Portatile Doccia		1 pz	1 pz	1 pz	1 pz	1 pz	1 pz
1,5 metri Mano Spray Tubo flessibile		1 pz	1 pz	1 pz	1 pz	1 pz	1 pz
Mano Sedile a spruzzo		1 pz	1 pz	1 pz	1 pz	1 pz	0 pezzi
1/2 Destra Angolo Adattatore		2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi
4 punti Gomma		2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi
Se stesso toccando Vite		4 pezzi	4 pezzi	4 pezzi	4 pezzi	4 pezzi
Fissaggio		2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi	2 pezzi
Occhiello			1 pz	1 pz	1 pz	1 pz	2 pezzi
Esagono Noce		1 pz	1 pz	1 pz	1 pz	1 pz	1 pz

MODELLO		8039FL	6002FL6012FL8124FL	Numero di	modello: 7009FL
Dado M6		4 pezzi	4 pezzi	0 pezzi	0 pezzi	pezzi
M6*10Vite		4 pezzi	4 pezzi	0 pezzi	0 pezzi	pezzi
Fascetta stringitubo		2 pezzi	2 pezzi	0 pezzi	0 pezzi	pezzi
OttoneBraccio doccia		0 pezzi	0 pezzi	pezzo	1 pz	pz 0 pz
PannelloBorsa di cotone		1 pz	1 pz	1 pz	1 pz
Spruzzo superioreBorsa di cotone		1 pz	1 pz	0 pz	0 pz
BatteriaBatteria AA1.5V		2 pezzi	2 pezzi	2 pezzi	0 pezzi	pezzi
InossidabileAcciaioUscita acquaBraccio		0 pezzi	0 pezzi	0 pezzi	0 pezzi	pezzi
Esagonale in ottoneNoce		0 pezzi	0 pezzi	0 pezzi	0 pezzi	pezzi
Uscita acquaAdattatore		0 pezzi	0 pezzi	0 pezzi	0 pezzi	pezzi
Montato a pareteCabina di verniciatura		0 pezzi	0 pezzi	0 pezzi	0 pezzi	pezzi

ISTRUZIONI DI MONTAGGIO

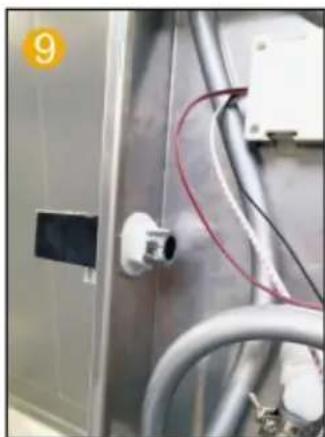

MODELLO 6012FL/6002FL/8039FL/8124FL

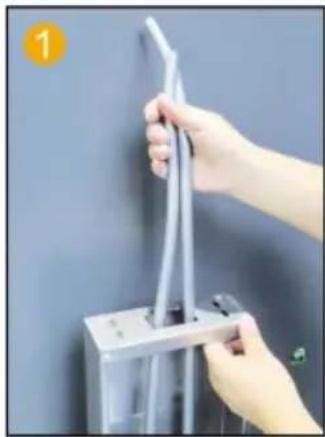

Inserire il tubo in PVC dall'apertura superiore per farlo passare attraverso il foro.

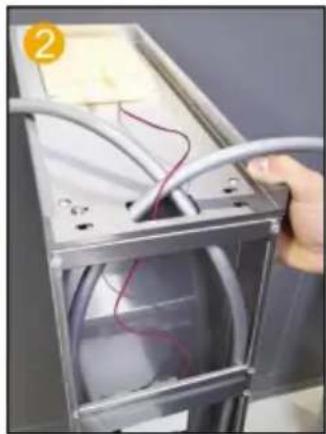

Far passare il filo della luce LED lungo il foro inserito nella scheda madre.

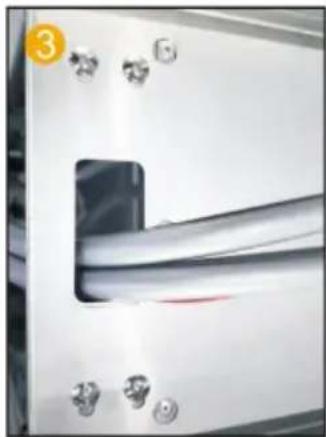

Fissare la scheda madre e lo spray superiore con 4 paia di viti M6 e dadi.

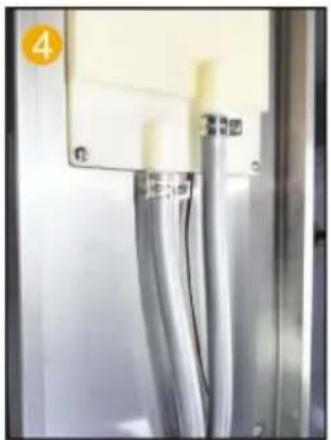

Fissare il tubo in PVC con una fascetta stringitubo sul giunto di spruzzatura superiore.

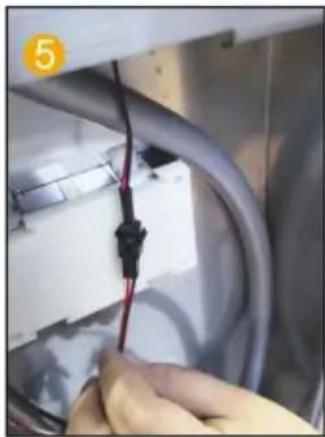

Collegare il cavo della luce LED e la linea di alimentazione.

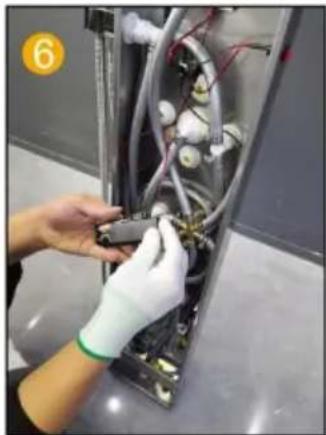

Inserire 2 batterie AA nel vano batterie.

Accendere il vano batteria.

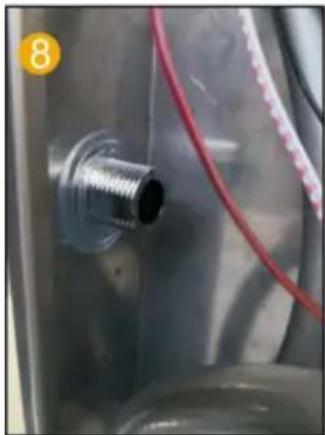

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

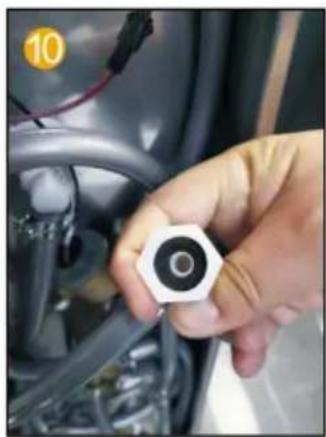

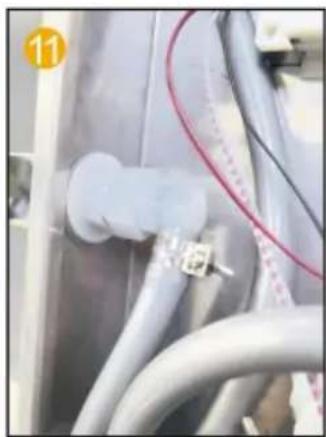

Inserire la gomma a 4 punti. Collegare l'acqua al connettore di uscita dello spruzzatore manuale e

Collegare l'acqua allo spruzzatore manuale e al tubo flessibile della doccetta. Collegare il tubo flessibile della doccetta alla doccetta portatile.

Collegare il tubo flessibile della doccetta alla doccetta portatile.

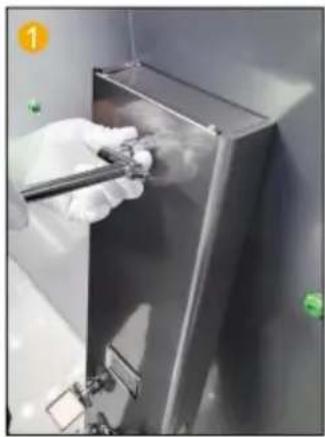

Fissare il braccio di scarico dell'acqua alla scheda principale.

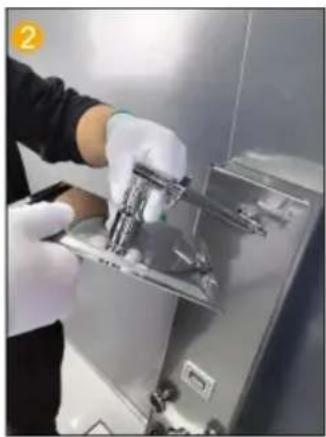

Collegare lo spruzzo superiore e il braccio di uscita dell'acqua al giunto.

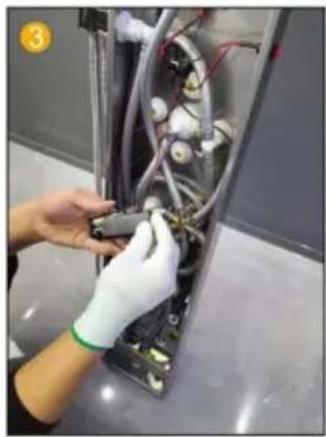

Caricare 2 batterie AA nel vano batterie.

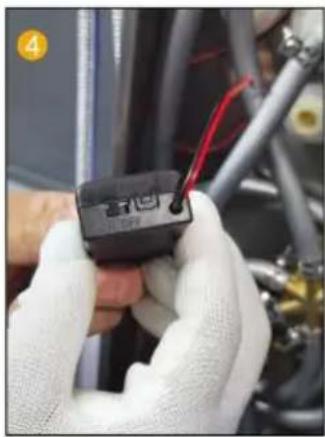

Portare l'interruttore della batteria su ON.

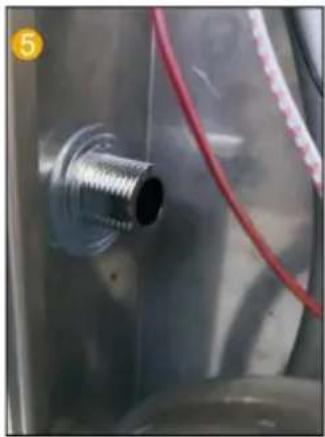

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

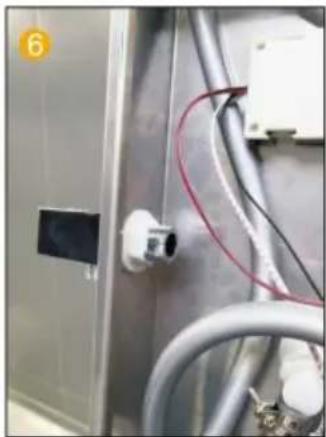

Inserire l'ugello spruzzatore manuale nel pannello e installare la guarnizione.

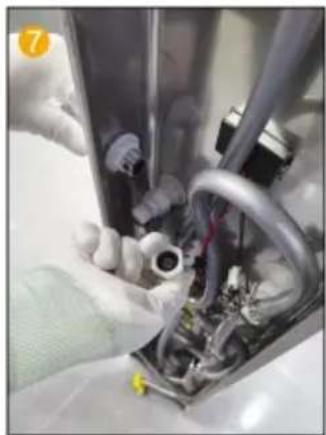

Mettere la guarnizione a 4 vie nel connettore dello spruzzatore manuale per sedile.

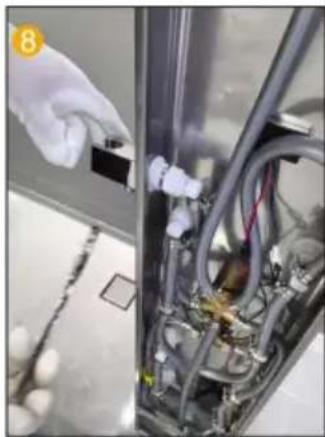

Collegare il connettore di uscita dell'acqua al connettore del sedile di spruzzatura manuale.

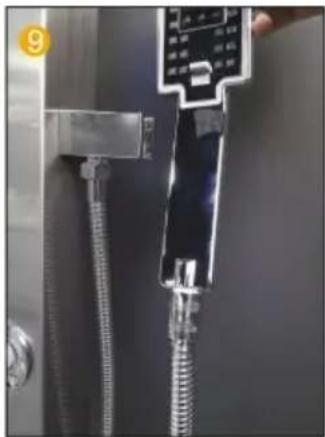

Collegare il tubo flessibile della doccia a mano e il soffione doccia portatile.

Nota: 7016FL senza passaggi 3 e 4.

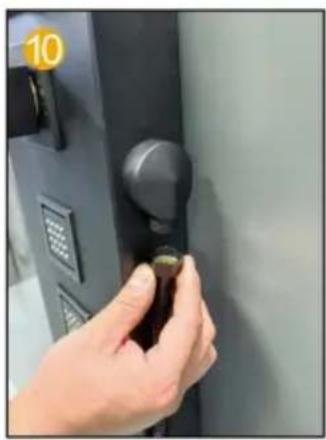

MODELLO 7015FY

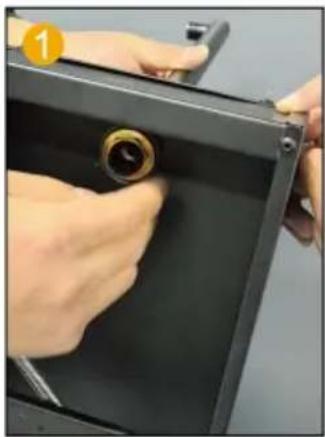

Fissare il braccio di scarico dell'acqua alla scheda principale con dadi e rondelle.

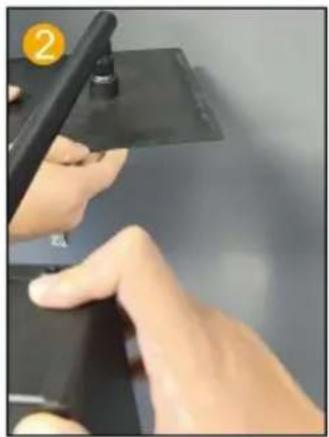

Collegare lo spruzzo superiore e il braccio di uscita dell'acqua al giunto.

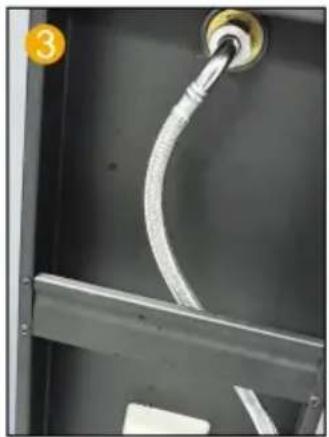

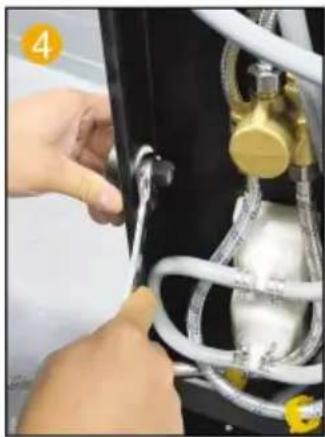

Collegare il tubo in acciaio e il braccio della doccia e stringerlo.

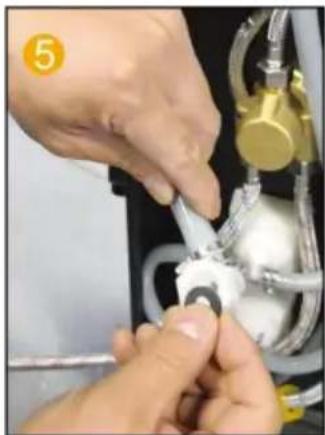

Fissare il connettore di uscita della doccia al pannello con un dado.

Mettere la guarnizione a 4 vie nel connettore della doccia.

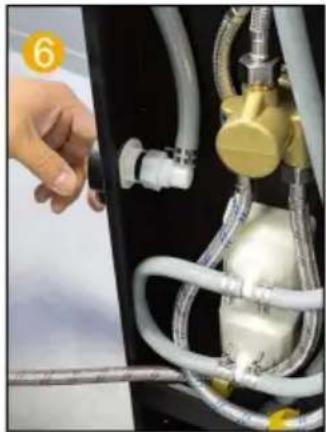

Collegare il connettore di uscita dell'acqua al soffione della doccia e riparare la staffa al muro nella posizione appropriata con viti e dadi.

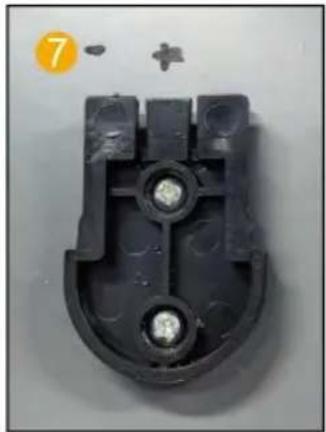

Riparare la staffa del soffione della doccia al muro nella posizione appropriata con viti e dadi.

Installazione del supporto per soffione doccia completato.

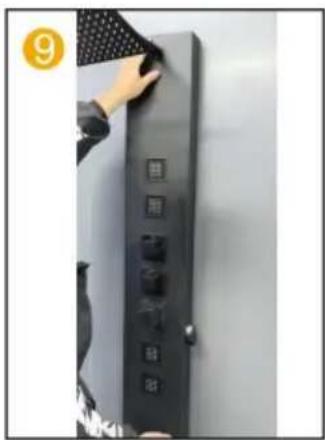

Fissare il pannello alla parete all'altezza appropriata con la staffa.

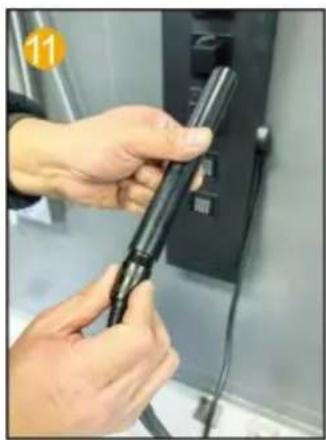

Collegare il palmare e il soffione doccia al tubo flessibile.

Soffione doccia portatile.

Installazione completata.

FASI DI INSTALLAZIONE (GENERALI)

Note di installazione

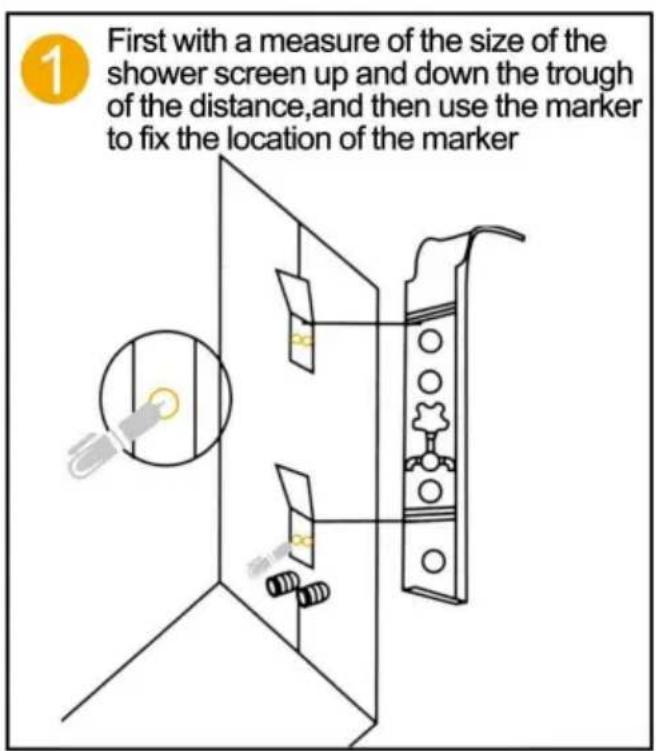

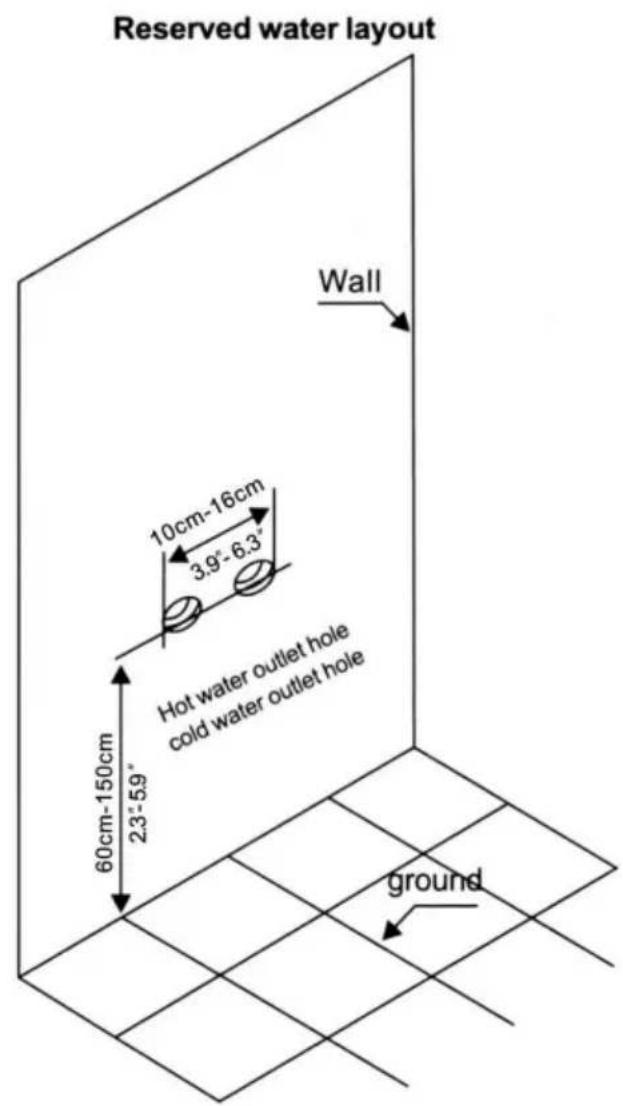

1. In base all'altezza di installazione del sistema doccia e all'altezza della famiglia, misurare la distanza del sistema doccia sul retro della barra, segnare sul muro nella posizione corrispondente del gancio di sospensione fissato all'etichetta (in alto e in basso per ciascuno).
2. Collegare il tubo dell'acqua calda e fredda (assicurarsi di pulire il filtro e lo sporco nella parete in modo che il calcare non ostruisca e non comprometta l'effetto dell'acqua).
3. Sistema doccia appeso alla parete, le due staffe superiore e inferiore sono state fissate nei due ganci di sospensione (Nota: dopo l'installazione del sistema a parete, il corpo principale vicino alla parete non trema, non è necessario utilizzare altra colla per vetri o altri strumenti di fissaggio).

Metodi di manutenzione del sistema doccia in acciaio inossidabile

1. Pulizia regolare del prodotto per mantenerne l'aspetto brillante e pulito;
2. Pulire la superficie con acqua o un detergente delicato e asciugarla con un panno morbido.
3. Si noti che il prodotto pulito nelle posizioni nascoste, la pulizia tempestiva può rendere i prodotti durevoli.

SCHEMA DI INSTALLAZIONE DELLA SERIE PANNELLO DOCCIA

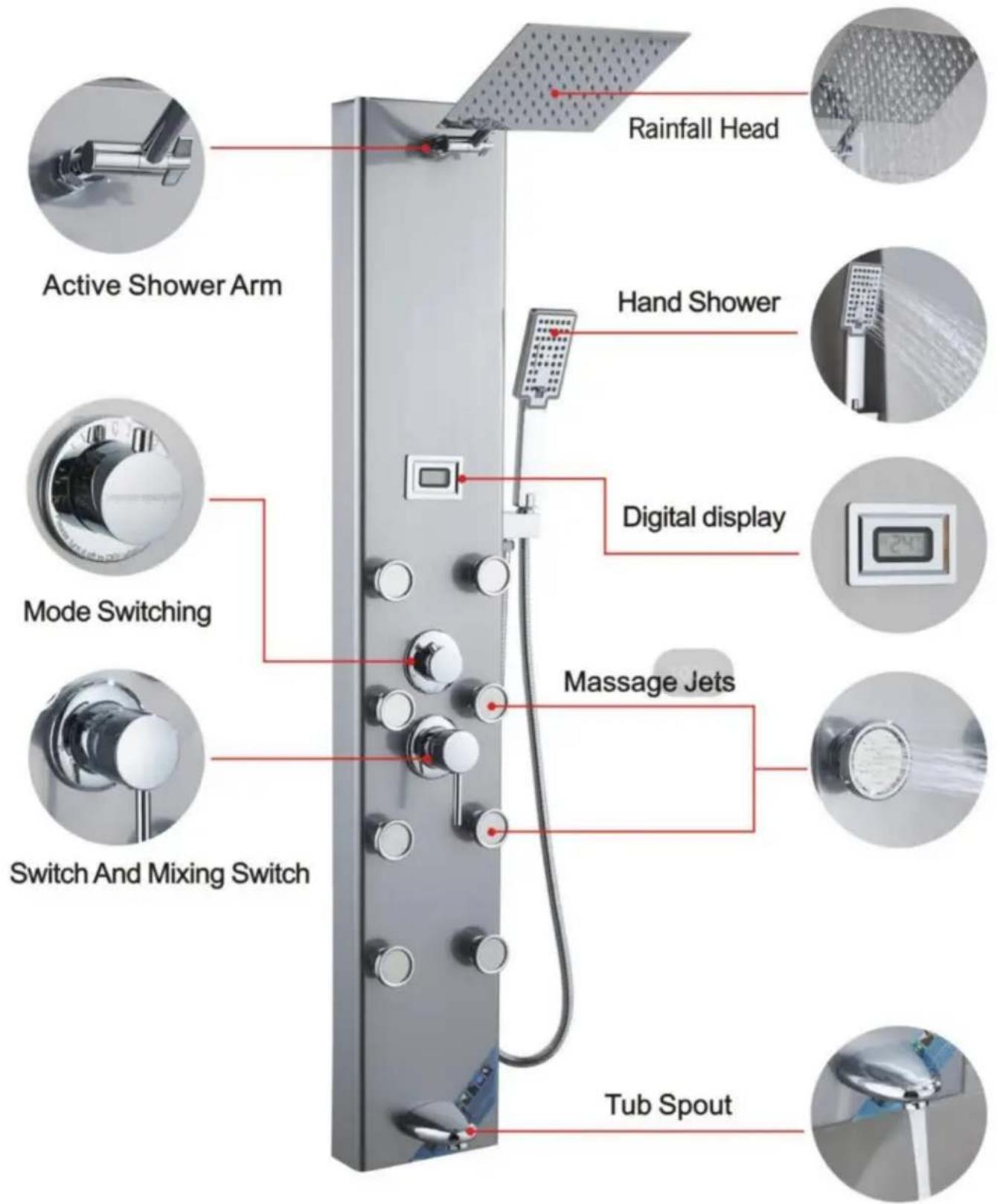

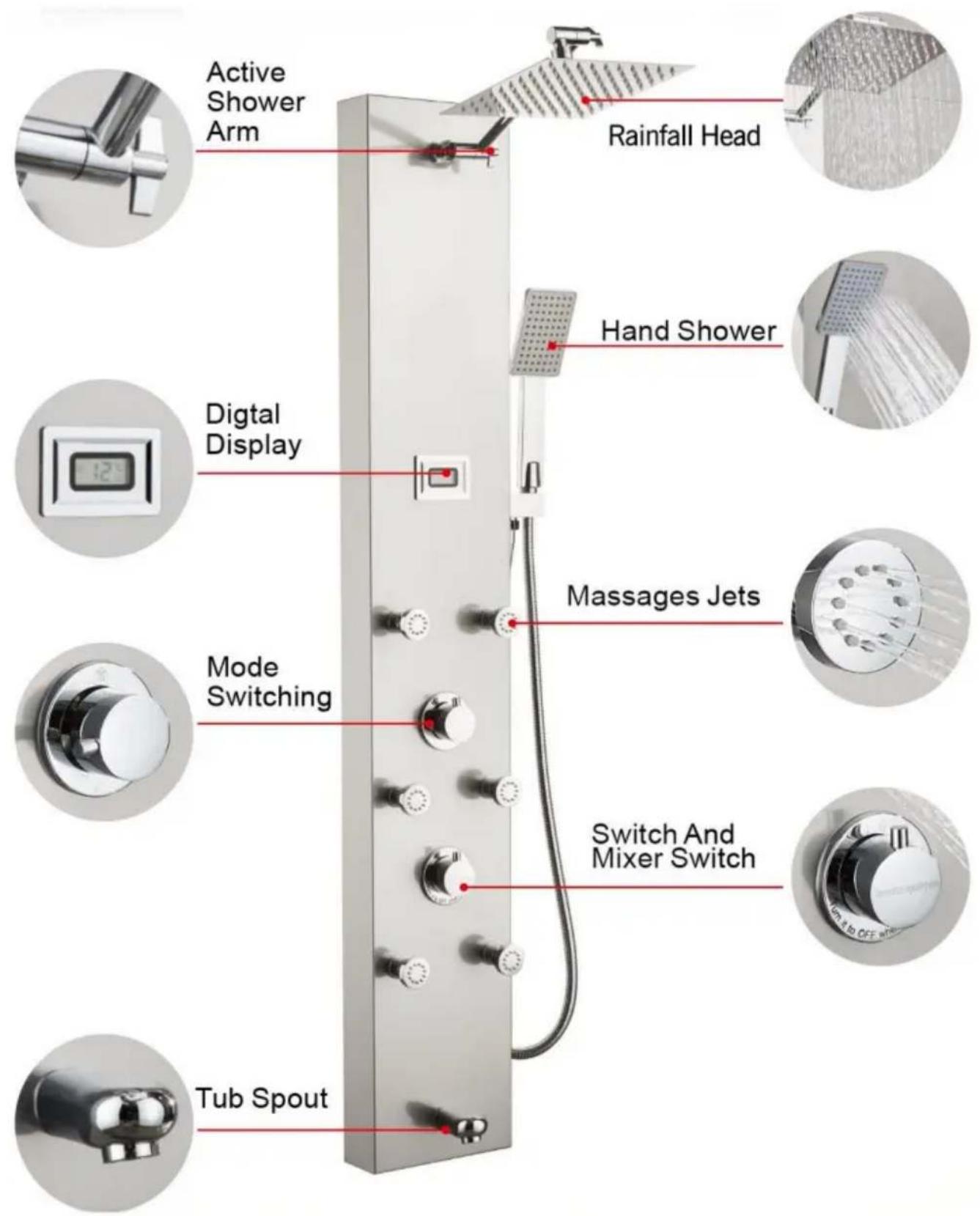

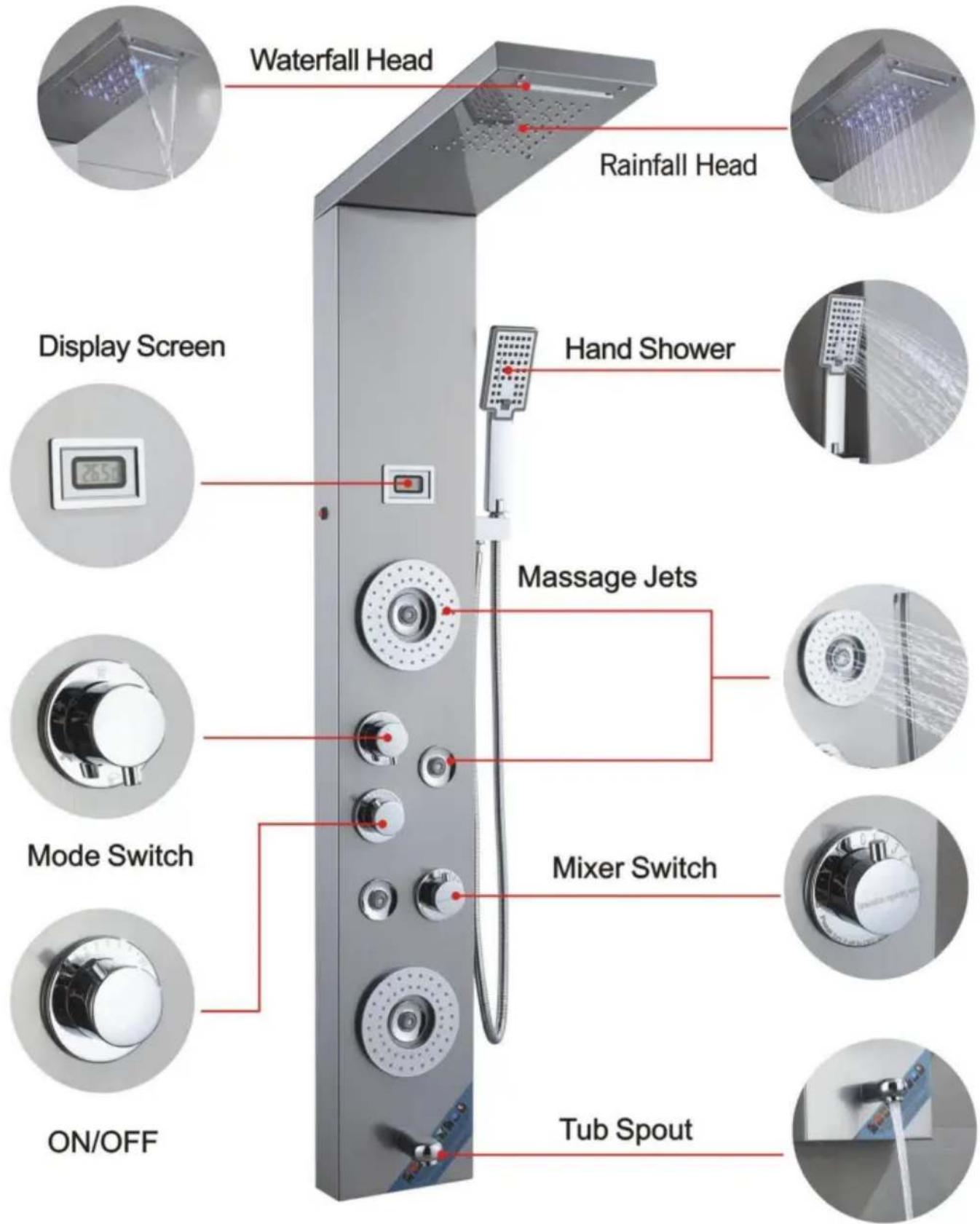

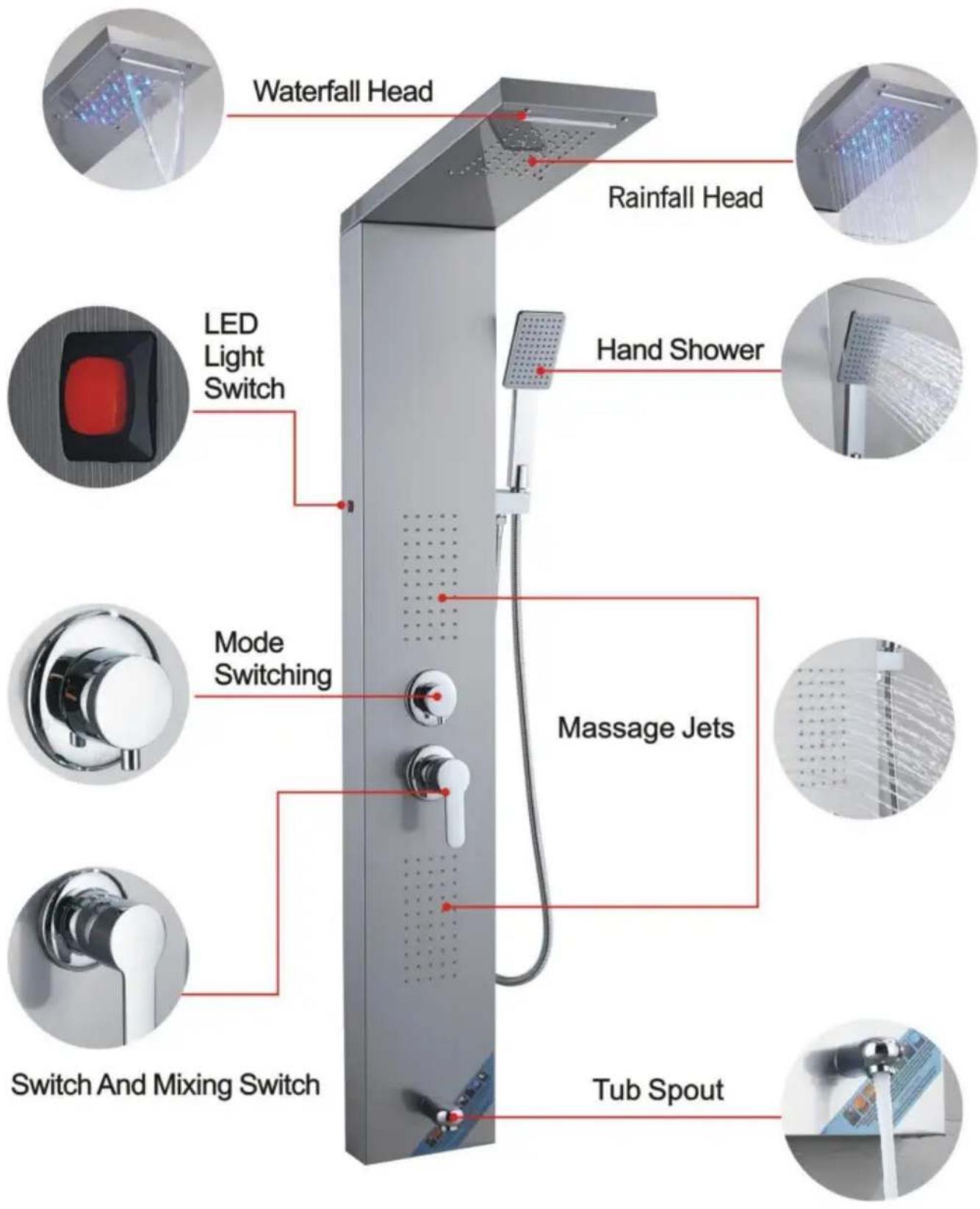

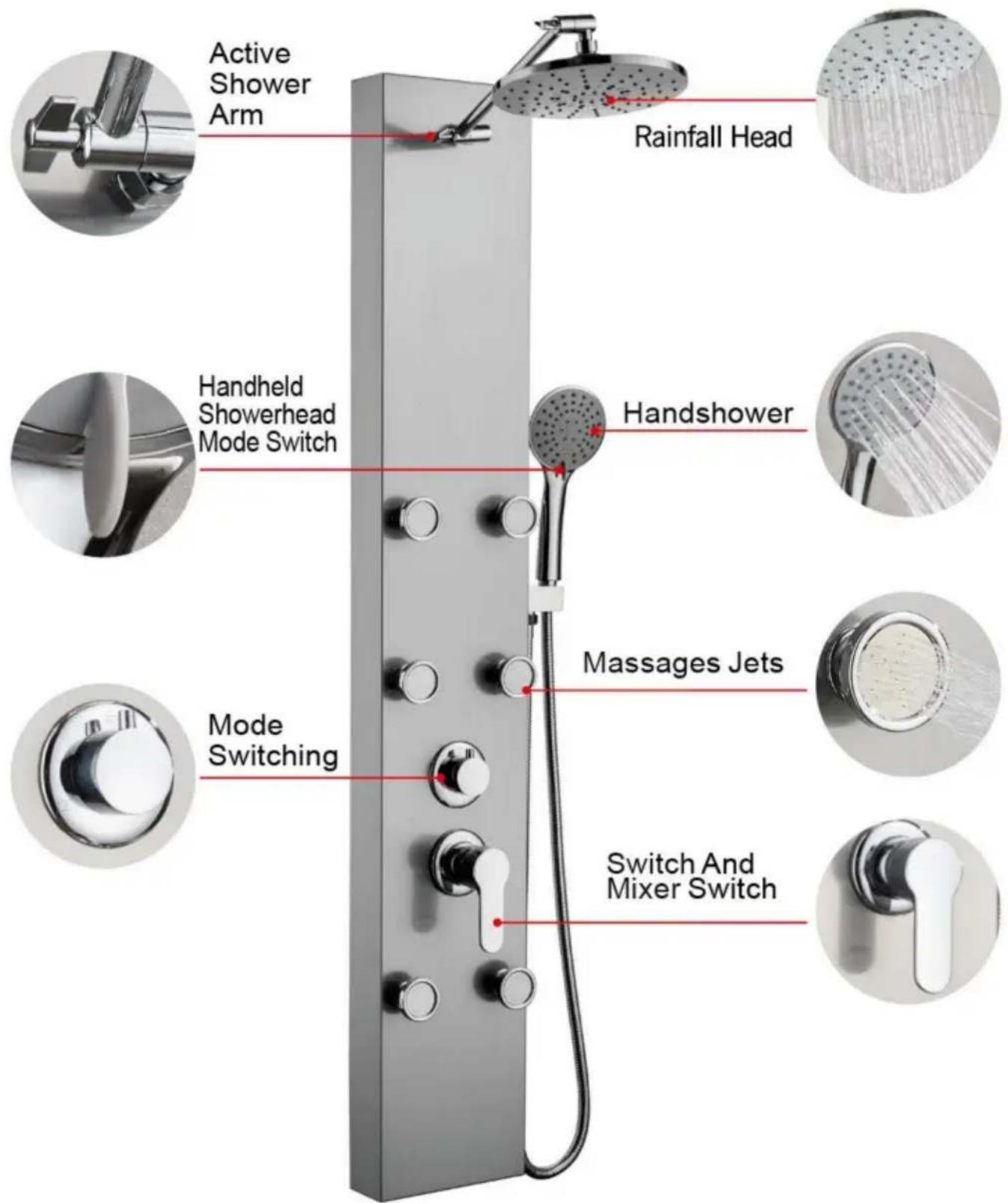

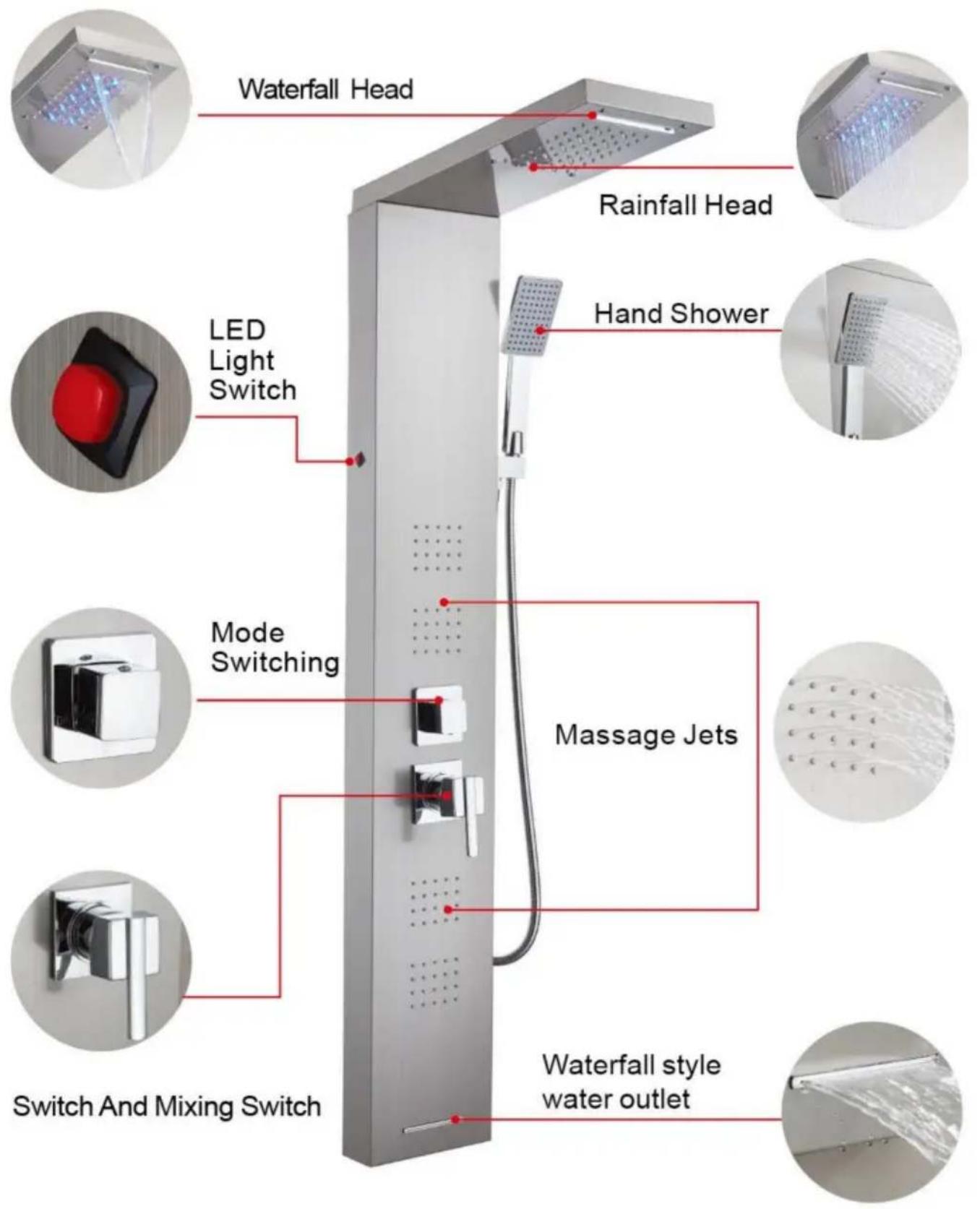

INTRODUZIONE ALLA FUNZIONE

Modello 6002FL / 6012FL

INTRODUZIONE ALLA FUNZIONE

8039FL

INTRODUZIONE ALLA FUNZIONE

7009FL

INTRODUZIONE ALLA FUNZIONE

8124FL

INTRODUZIONE ALLA FUNZIONE

7016FL

INTRODUZIONE ALLA FUNZIONE

7002FL

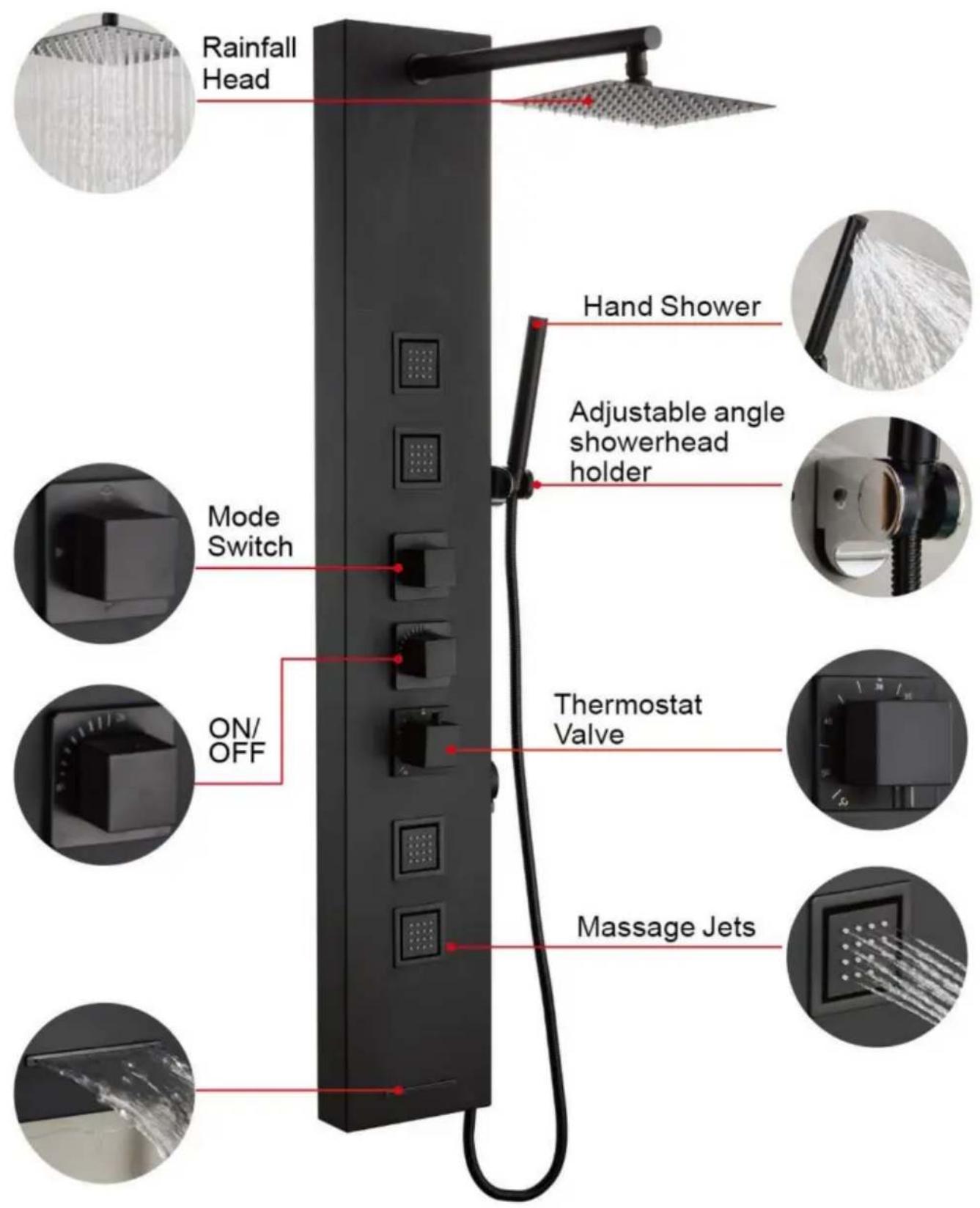

INTRODUZIONE ALLA FUNZIONE

7015FY

Nota: per il video di installazione dettagliato, fare riferimento al modello corrispondente e scansionare il codice QR qui sotto per visualizzarlo.

Modello 6002FL / 6012FL

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
