MANUALE UTENTE 8039FL Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TORRE PANNELLO DOCCIA

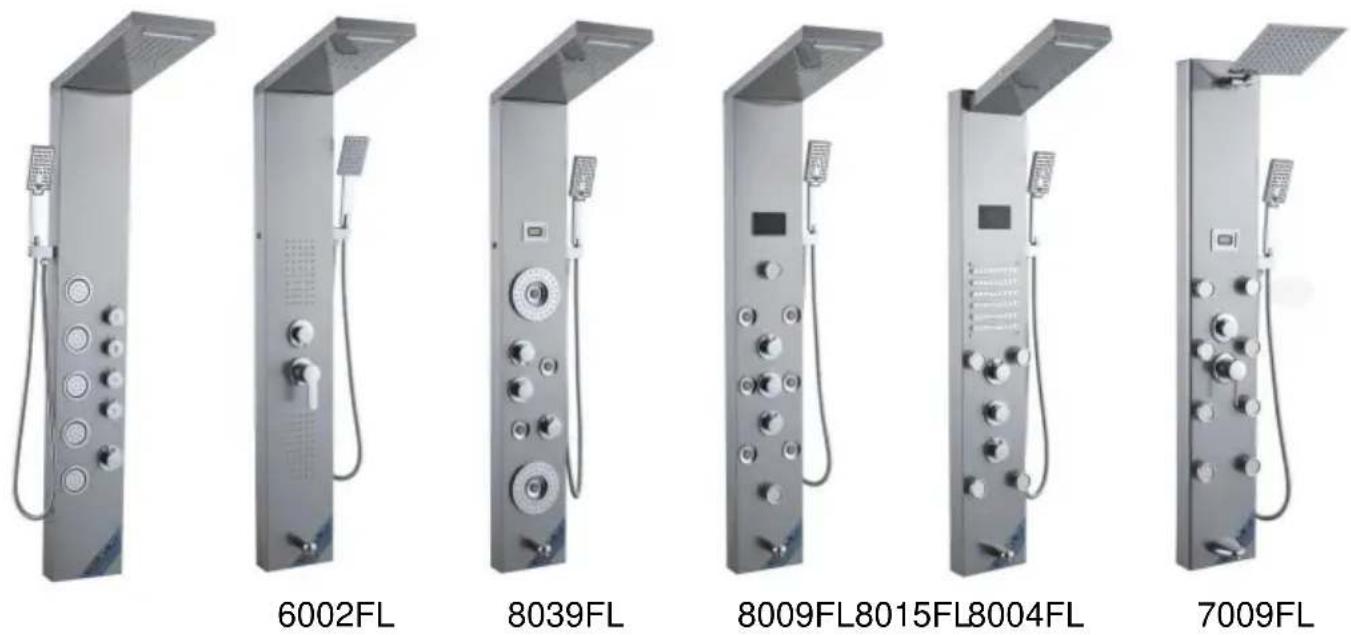

MODELLO:8015FL/6002FL/8039FL/8009FL/8004FL/7009FL

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TORRE PANNELLO DOCCIA

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Sentiti libero di Contattaci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere tutte le istruzioni del manuale attentamente prima di operare. VEVOR si riserva una chiara interpretazione della ns Manuale d'uso. L'aspetto del prodotto è soggetto al prodotto che hai ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

INTRODUZIONE AL PRODOTTO

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato attraverso indica che il prodotto necessita di raccolta differenziata raccolta nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici ma devono essere portati in un punto di raccolta per il riciclaggio di materiale elettrico e dispositivi elettronici.

Suggerimenti per gli avvisi:

1. Durante il processo di installazione, è meglio indossare guanti per evitare tagli taglienti

angoli del pannello da graffi sul palmo della mano.

1. Durante l'installazione della doccia, assicurarsi che tutte le giunture siano completamente chiuse

serrato per evitare perdite d'acqua.

1. Assicurarsi che i tubi rosso e blu di ingresso dell'acqua all'interno del pannello siano in posizione non corretta

stato piegato per evitare di influenzare la pressione dell'acqua.

1. Quando la doccia non è in uso, chiudere la valvola di commutazione della doccia.

CONSERVA QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente a utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta all'art seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non sono espressamente approvati dal partito. La responsabilità della conformità potrebbe invalidare l'autorità dell'utente a farlo utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti di una classe

Dispositivo digitale B ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un ambiente residenziale installazione.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, in caso contrario installato e utilizzato in conformità con le istruzioni, può causare danni

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia in tal senso non si verificheranno interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere il problema interferenza da parte di una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore è collegato.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

ISTRUZIONI PER L'INSTALLAZIONE

Modello	8015FL 6002	FL 8039FL 80	09FL 8004FL 7	009FL
MontaggioTipo	PareteMontare	PareteMontare	PareteMontare	PareteMontare	PareteMontare	PareteMontare
ConnessioneFilo	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"
Funzioni	quattroModalità	CinqueModalità	SeiModalità	SeiModalità	SeiModalità	CinqueModalità
Beccuccio della vasca	×	ÿ	ÿ	ÿ	ÿ	ÿ
Temperatura eVisualizzare	×	×	ÿ	ÿ	ÿ	ÿ
Lampada a LED	×	ÿ	ÿ	ÿ	ÿ	×
Energia	×	Cella a seccoÿDC3Vÿ	Cella a seccoÿDC3Vÿ	IdroEnergiaÿAC6Vÿ	IdroEnergiaÿAC6Vÿ	Cella a seccoÿDC3Vÿ
ManoDoccia	3 impostazioni	1 impostazione	3 impostazioni	3 impostazioni	3 impostazioni	3 impostazioni
Fine	Sistema doccia in nichel spazzolato senza impronte digitali
Materiale	Acciaio inossidabile, ottone, PVC, ABS

ELENCO DELLE PARTI

MODEL		8015FL8039FL8009FL	6002FL	8004FL	7009FL
M6 nut		4pcs	4pcs	0pcs	0pcs
M6 * 10 screw		4pcs	4pcs	0pcs	0pcs
Hose Clamp		2pcs	2pcs	2pcs	0pcs
M4 * 10 screw		0pcs	0pcs	2pcs	0pcs
Brass shower arm		0pcs	0pcs	0pcs	1pcs
Single function handheld shower		0pcs	1pcs	0pcs	0pcs
Panel cotton bag		1pcs	1pcs	1pcs	1pcs
Top spray cotton bag		1pcs	1pcs	1pcs	0pcs
Three function handheld shower		1pcs	0pcs	1pcs	1pcs
1.5 meter hand spray hose		1pcs	1pcs	1pcs	1pcs
Hand spray seat		1pcs	1pcs	1pcs	1pcs
1/2 right angle adapter		2pcs	2pcs	2pcs	2pcs
4-point rubber		2pcs	2pcs	2pcs	2pcs
Self tapping screw		4pcs	4pcs	4pcs	4pcs
Fastener		2pcs	2pcs	2pcs	2pcs
Grommet		1pcs	1pcs	1pcs	1pcs
Hexagon nut		1pcs	1pcs	1pcs	1pcs

ISTRUZIONI DI MONTAGGIO

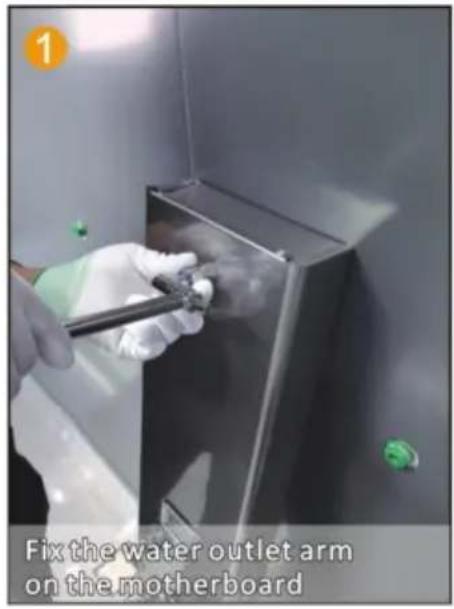

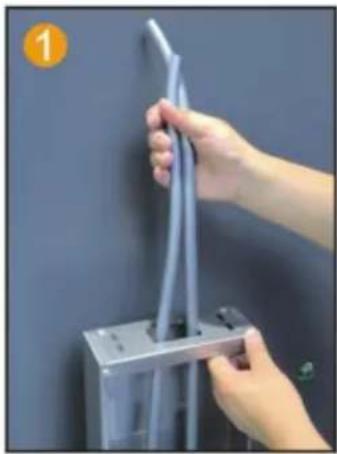

MODELLO 8015FL/6002FL/8039FL/8009FL

Connect the hand spray hose to the handheld one shower head
Nota: l'8015FL non ha i passaggi 2, 5, 6 e 7. L'8009FL non ha i passaggi 6 e 7.

MODELLO 8004FL

MODELLO 7009FL

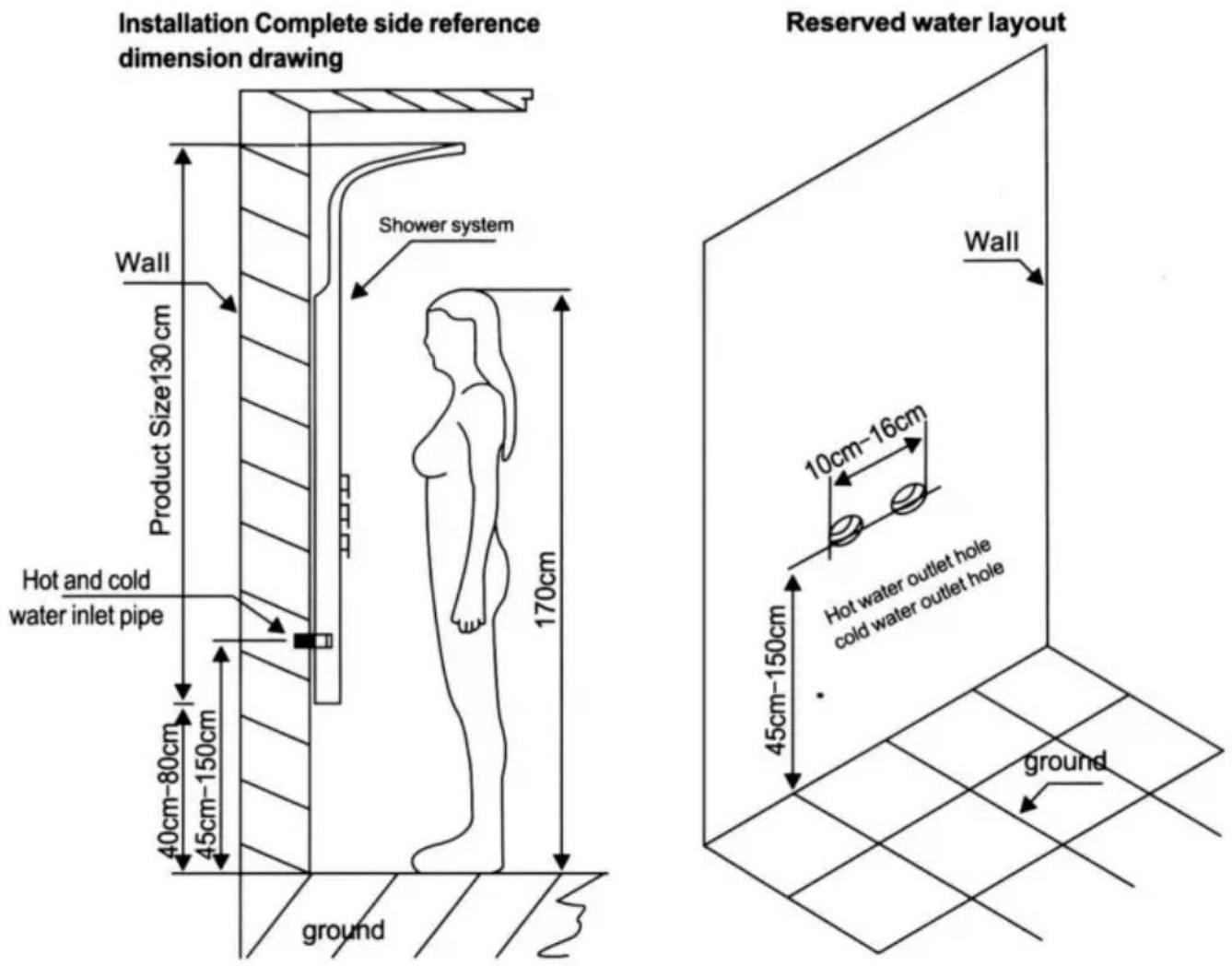

FASI DI INSTALLAZIONE (GENERALI)

Note di installazione

1. In base all'altezza di installazione del sistema doccia economico dell'altezza della famiglia, misurare la distanza del sistema doccia sul retro della barra, segnare sul muro, nella posizione corrispondente dell'etichetta fissata sul ferro da stiro (su e giù ciascuno).
2. Collegare il tubo dell'acqua calda e fredda (assicurarsi di pulire il caricatore e lo sporco nella bilancia a muro in modo da non bloccarlo e influenzare l'effetto dell'acqua).
3. Sistema doccia appeso al muro, le due schede superiore e inferiore sono fissate con due paste sospese (Nota: doccia Dopo il muro del sistema, il corpo principale vicino al muro non trema, non è necessario utilizzare un'altra colla per vetro e altri strumenti corretti).

Metodi di manutenzione del sistema doccia in acciaio inossida

1. Pulizia regolare del prodotto per mantenerne l'aspetto brillante e pulito;
2. Pulisci la superficie con acqua o un detergente delicato e asciugala con un panno morbido.
3. Si noti che il prodotto pulito della posizione nascosta può fare una pulizia tempestiva prodotti duraturi.

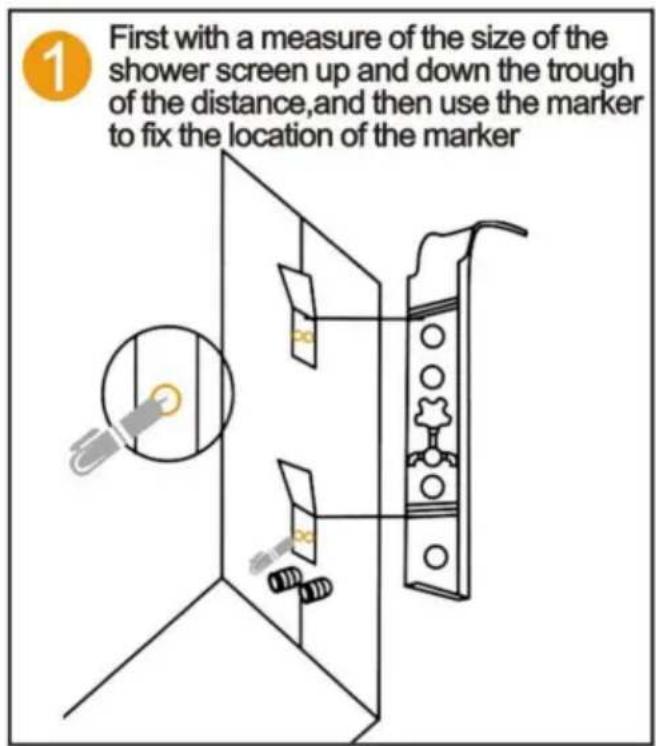

SCHEMA INSTALLAZIONE SERIE PANNELLI DOCCIA

INTRODUZIONE ALLA FUNZIONE

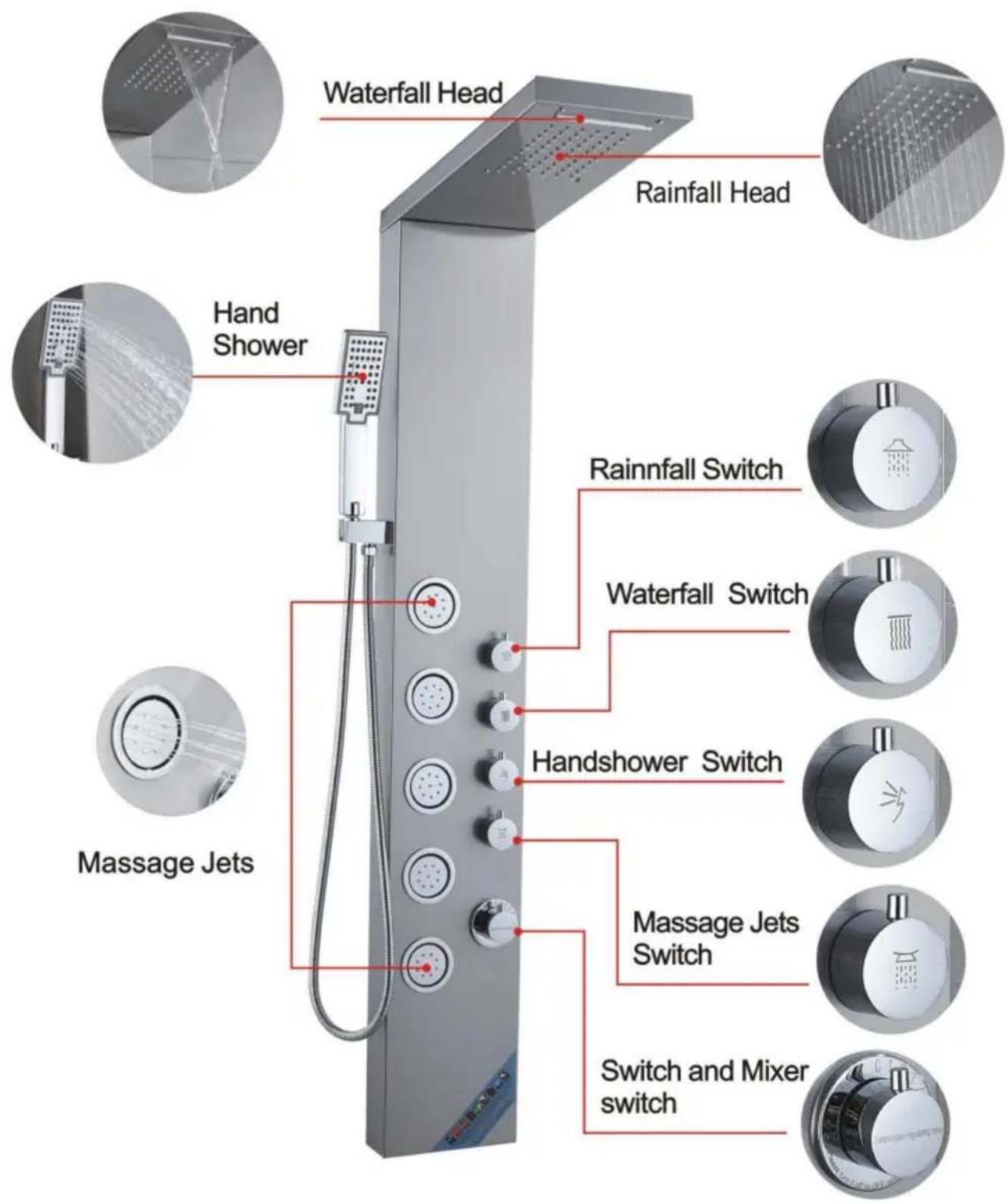

8015FL

Waterfall Head Rainfall Head Hand Shower Rainfall Switch Waterfall Switch Handshower Switch Massage Jets Massage Jets Switch Switch and Mixer switch

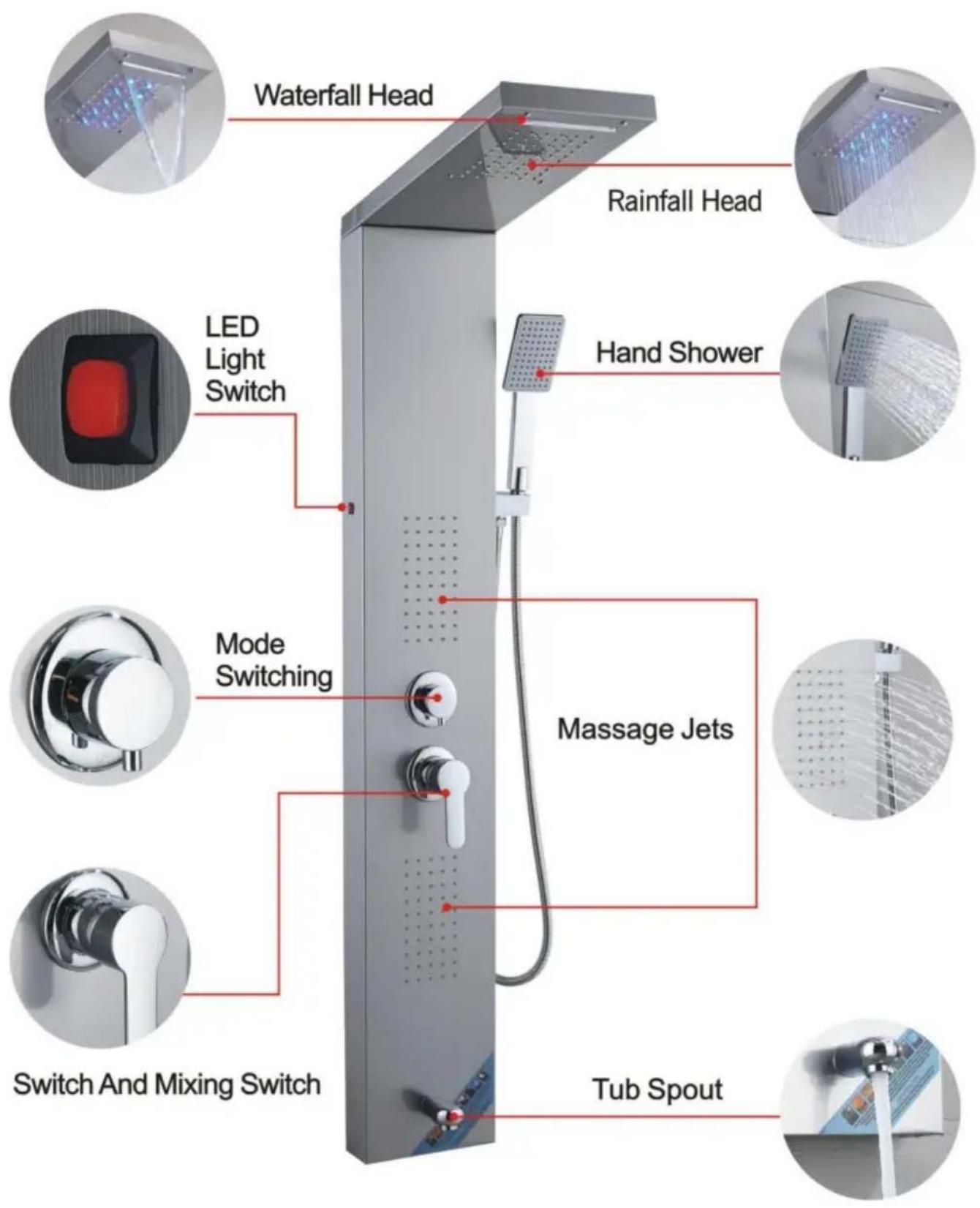

INTRODUZIONE ALLA FUNZIONE

6002FL

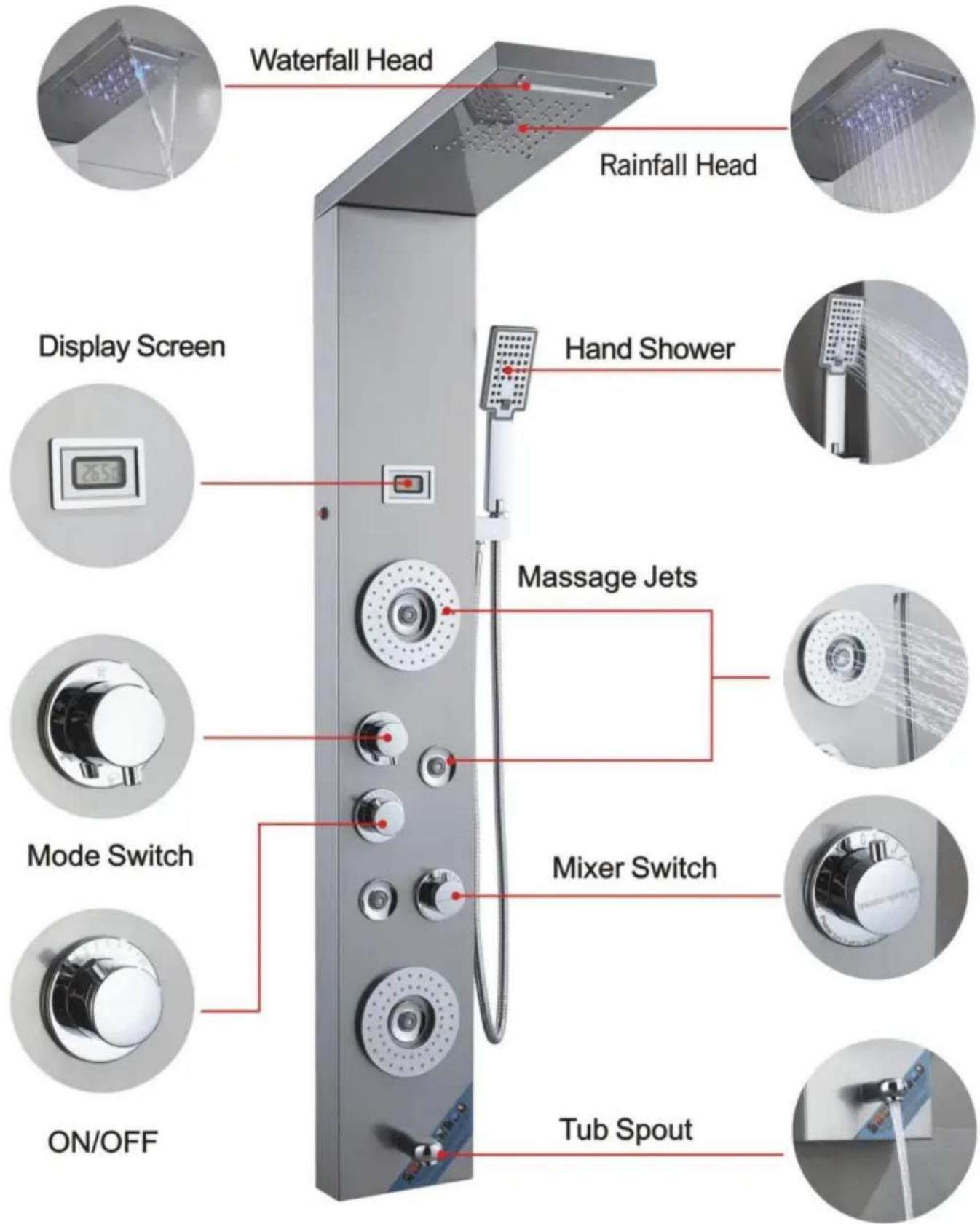

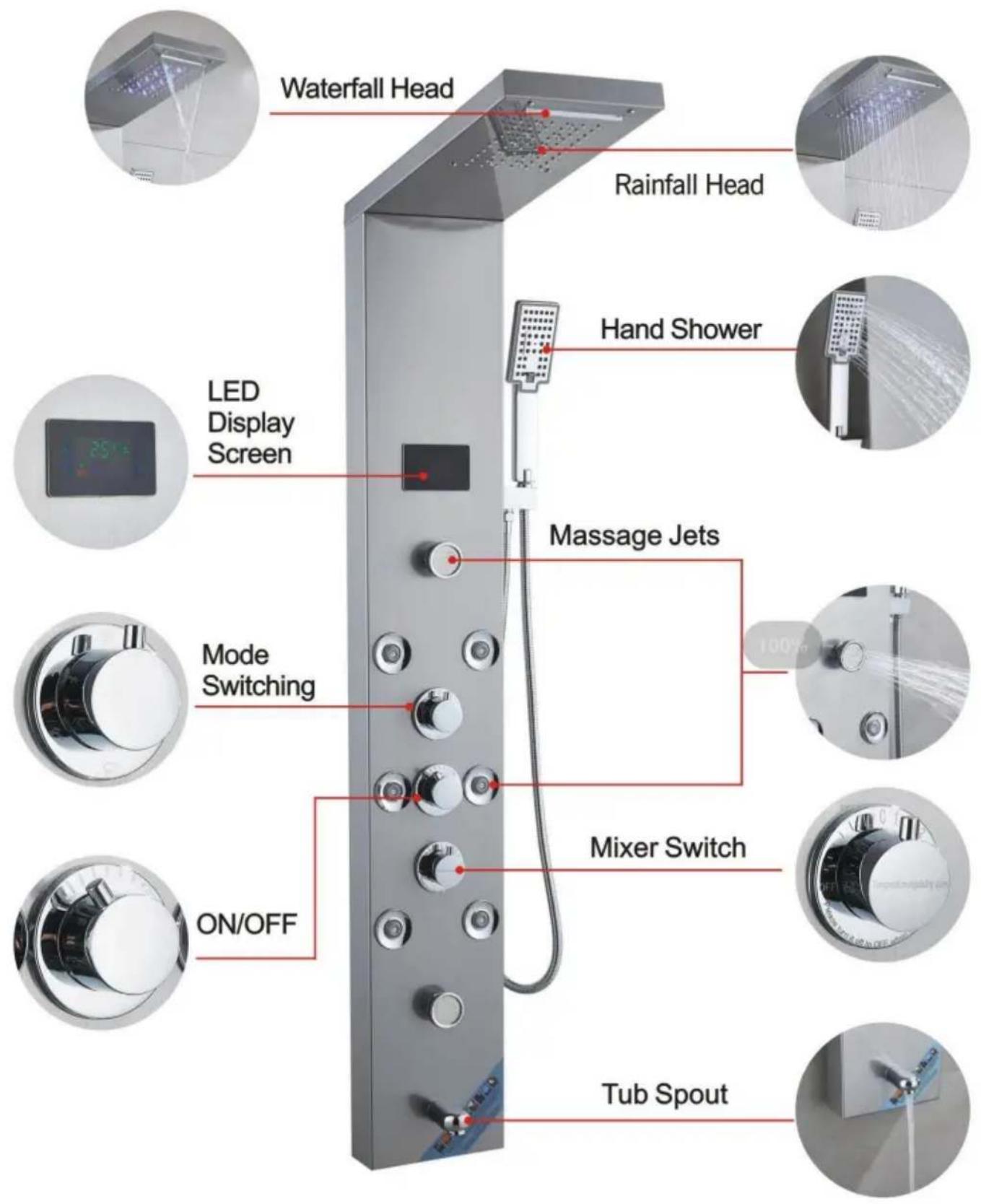

INTRODUZIONE ALLA FUNZIONE

8039FL

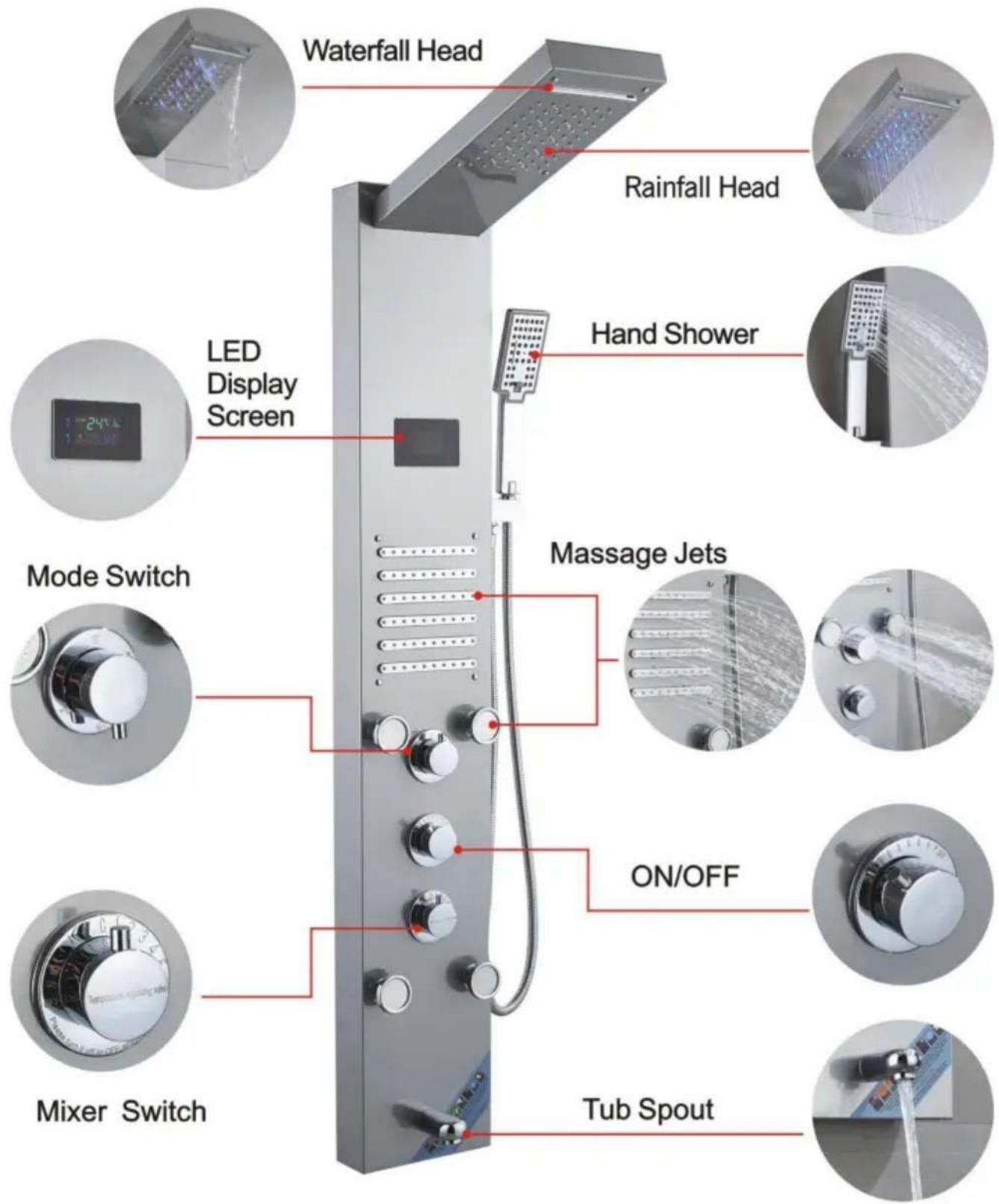

INTRODUZIONE ALLA FUNZIONE

8009FL

INTRODUZIONE ALLA FUNZIONE

8004FL

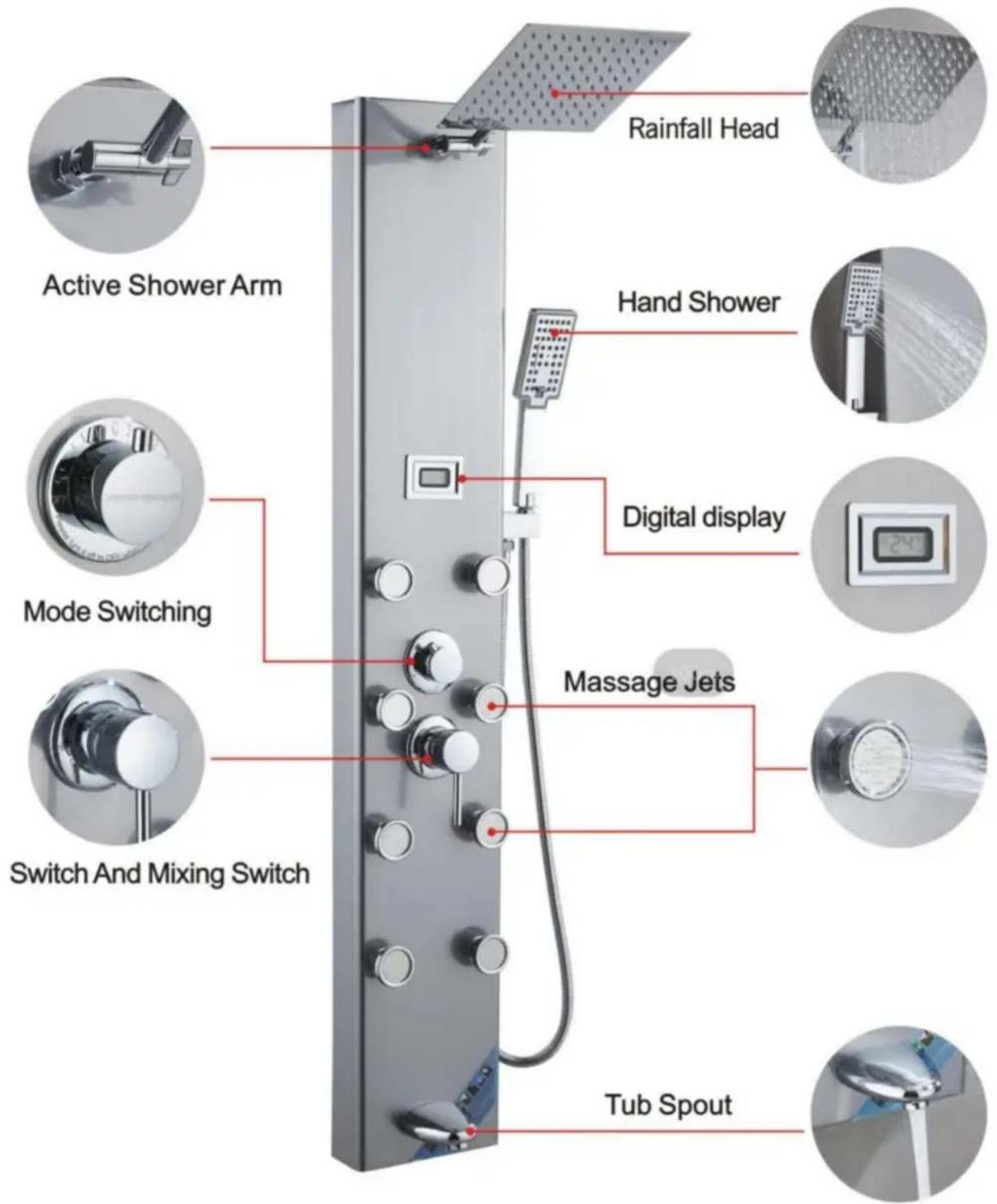

INTRODUZIONE ALLA FUNZIONE

7009FL
