Produkttyp	Duschtavla
Märke	Vevor
Modell	7015FY
Huvudmaterial	Rostfritt stål 304, mässing, PVC, ABS
Funktioner	4 lägen (handdusch, toppdusch, badkarsmunstycke, etc.)
Strömförsörjning	Ingen (mekanisk)
Vattenanslutning	G1/2"
Installationstyp	Väggmonterad med väggfäste
Paketets innehåll	Huvudpanel, handdusch med slang (1,5 m), toppdusch, vattenutloppsarm, adaptrar, packningar, skruvar, väggfäste
Handdusch	1 inställning
Badkarsmunstycke	Ingår
Temperaturvisning	Nej
LED-belysning	Nej
Ungefärlig vikt	5 kg
Underhåll och rengöring	Rengör med milt rengöringsmedel och mjuk trasa
Säkerhet	Använd handskar vid installation, dra åt alla packningar för att undvika läckage

Vanliga frågor - 7015FY Vevor

Hur installerar man duschtavlan Vevor 7015FY ?

Fäst vattenutloppsarmen på huvudpanelen, anslut toppduschen, fäst sedan panelen på väggen med väggfästet. Anslut varm- och kallvattenledningarna och installera handduschen. Använd installationsvideon som finns via QR-koden i bruksanvisningen.

Vilka verktyg behövs för installationen?

Du behöver en skiftnyckel, en skruvmejsel, ett vattenpass, teflontejp för gängade anslutningar och eventuellt en borrmaskin för att fästa väggfästet.

Behöver panelen elektrisk ström?

Nej, modell 7015FY är helt mekanisk. Den kräver varken batteri eller elanslutning. Vattentrycket aktiverar funktionerna.

Hur rengör man duschtavlan?

Använd milt rengöringsmedel och en mjuk trasa för att torka av ytan. Undvik slipande rengöringsmedel som kan repa finishen. Regelbunden rengöring bibehåller den blanka ytan.

Vad göra om vattentrycket är lågt?

Se till att vattenledningarna inte är böjda inuti panelen. Kontrollera också att inloppsfiltren inte är igensatta av kalkrester eller smuts.

Hur underhåller man packningar för att undvika läckage?

Vid installationen, dra åt alla packningar ordentligt. Kontrollera deras skick regelbundet och byt ut dem vid behov. Använd teflontejp på gängor för optimal tätning.

Kan jag byta ut handduschen?

Ja, handduschen är avtagbar. Du kan byta ut den mot en standardmodell om anslutningen är kompatibel (de flesta handduschar använder G1/2-anslutning).

Ingår badkarsmunstycket?

Ja, modell 7015FY levereras med ett badkarsmunstycke. Det gör att du kan leda vattnet till badkaret när du använder lägesväljaren.

Hur byter man batterier?

Denna modell fungerar inte med batterier. Det finns därför inget batterifack att byta.

Vad göra vid vattenläckage?

Kontrollera först att alla anslutningar är åtdragna. Om läckaget kvarstår, inspektera O-ringarna och byt ut dem vid behov. Se till att slangarna inuti panelen inte är böjda eller skadade.

BRUKSANVISNING 7015FY Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Operation är med förbehåll för följande två villkor:(1)Denna enhet får inte orsaka skadlig störning, och (2)denna enhet måste acceptera alla störningar mottagna, inklusive störningar som kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är de kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

INSTRUKTIONER

Varningstips:

1. Under installationsprocessen är det bäst att bära handskar för att förhindra vassa hörn på panelen från att repa handflatan.
2. När du installerar duschen, se till att alla skarvar är helt åtdragna för att undvika vattenläckage.
3. Se till att de röda och blå vatteninloppsrören inuti panelen är i ett icke hopvikt tillstånd för att undvika att vattentrycket påverkas.
4. När duschen inte används, stäng duschens omkopplingsventil.

SPARA DESSA INSTRUKTIONER

INSTALLATIONSINSTRUKTIONER

Modell	6002FL 80	39FL 6012	FL 8124FL	7009FL 701	6FL 7002FL	7015FY
Montering Typ	Väggfäste
Förbindelse Tråd	G1/2"
Funktioner	Fyra Lägen	Sex Lägen	Fem Lägen	Fem Lägen	Fem Lägen	Tre Lägen	Fyra Lägen	Fyra Lägen
Badkarspip	ÿ	ÿ	ÿ	ÿ	ÿ	✕	ÿ	ÿ
Temperatur Visa	✕	ÿ	✕	✕	ÿ	✕	ÿ	✕
LED-lampa	ÿ	ÿ	ÿ	ÿ	✕	✕	✕	✕
Driva	torr cell (DC3V)	torr cell (DC3V)	torr cell (DC3V)	torr cell (DC3V)	torr cell (DC3V)	✕	torr cell (DC3V)	✕
Hand Dusch	1-Setting	3-Setting	1-Setting	1-Setting	3-Setting	5-Setting	1-Setting	1-Setting
Avsluta	Duschsystem av borstat nickel utan fingeravtryck							Svart-Målning
Material	304 Rostfritt Stål, mässing, PVC, ABS		201 Rostfritt Stål, mässing, 304 PVC, ABS		rostfritt stål, mässing, PVC, ABS

DELLISTA

MODELL		8039FL	6002FL 6012FL 8124FL	7009FL 7016FL 7002FL		7015FY
Handhällen Dusch		1 st	1 st	1 st	1 st	1 st	1 st
1,5 meter Hand Spray Slang		1 st	1 st	1 st	1 st	1 st	1 st
Hand Spray säte		1 st	1 st	1 st	1 st	1 st	0 st
1/2 rätt Vinkel Adapter		2st 2st 2st		2st		2 st	2 st
4-punkts Gummi		2st 2st 2st		2st		2 st	2 st
Själv Tappning Skruva		4st 4st 4st		4st 4 st		4 st
Fästanordning		2st 2st 2st		2st		2 st	2 st
Grommet			1 st	1 st	1 st	1 st	2 st
Sexhörning Mutter		1 st	1 st	1 st	1 st	1 st	1 st
MODELL		8039FL	6002FL6012FL8124FL	7009FL 7016FL 7002FL 7015FY
M6 Mutter		4st 4st 0st		0st 0st 0st
M6*10Skruva		4st 4st 0st		0st 0st 0st
Slangklämma		2st 2st 0st		0st 0st 0st
MässingDuscharm		0st 0st 1st			1st 1st 0st
PanelBomullsväska		1st 1st 1st		1st 1st 1st
Top SprayBomullsväska		1st 1st 0st		0st 0st 0st
BatteriAA1,5V		2st 2st 2st		0st 2st 0st
RostfriStålVattenuttagÄrm		0st 0st 0st		0st 0st 1 st
Hex i mässingMutter		0st 0st 0st		0st 0st 1st
VattenuttagAdapter		0st 0st 0st		0st 0st			1 st
VäggmonteradSpraybås		0st 0st 0st		0st 0st			1 st

MONTERINGSINSTRUKTIONER

MODELL 6012FL/6002FL/8039FL/8124FL

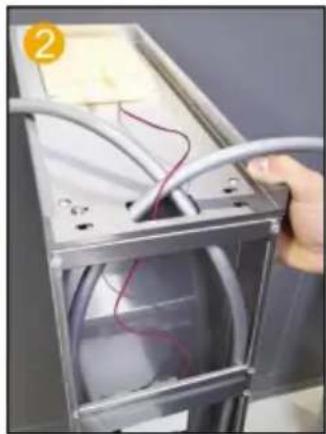

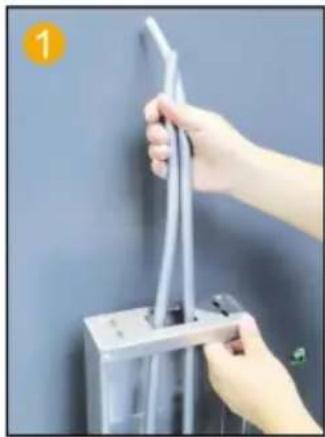

Sätt in PVC-röret från den övre öppningen och dra LED-ljuskabeln längs övre öppningen för att sticka hålinsatsen i moderkortet ut.

Fixa moderkortet och toppsprayen med 4 par M6-skruvar och muttrar.

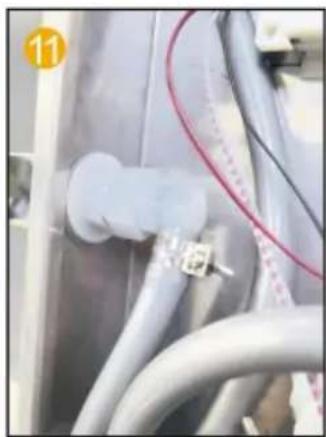

Fäst PVC-röret med en halsklämma på den övre sprayfogen.

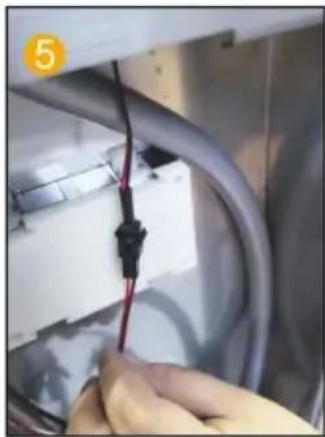

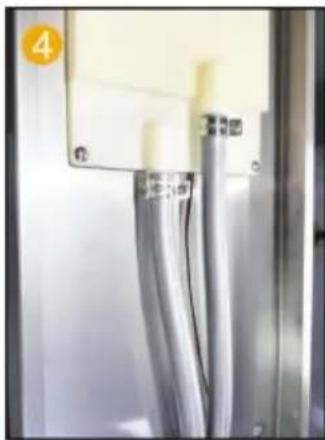

Anslut LED-ljuskabeln och strömförsörjningsledningen. Sätt i 2 AA-batterier i batterifacket.

Sätt i 2 AA-batterier.

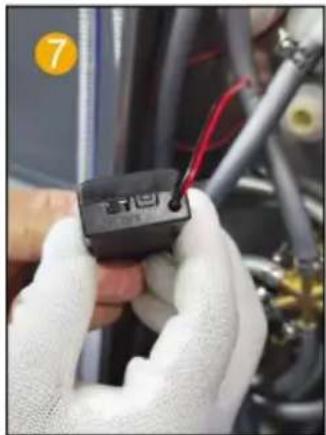

Slå på batterilådan.

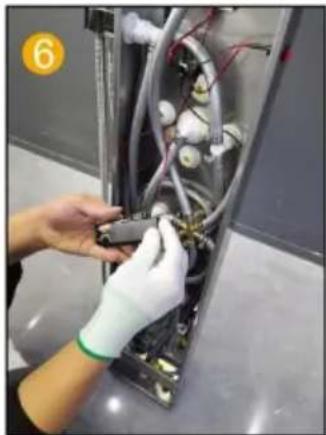

Sätt in handspraymunstycket i panelen och installera packningen.

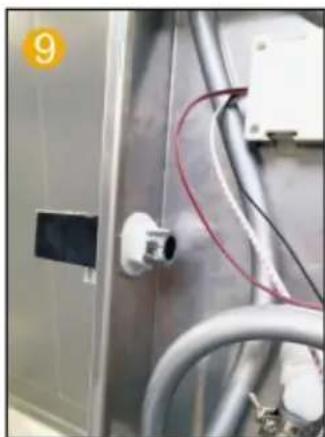

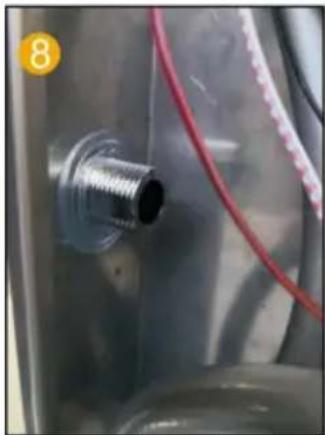

Sätt in handspraymunstycket i panelen och installera packningen. Sätt i 4-punktsgummit och anslut vattnet till handsprayutloppsanslutningen och inuti skarven på handspraysätets ledsäte.

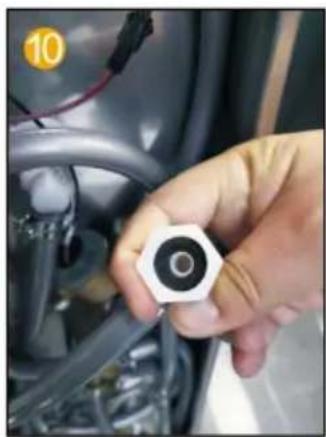

Sätt i 4-punktsgummit och anslut vattnet till handsprayutloppsanslutningen och inuti skarven på handspraysätets ledsäte.

Slå på batterilådan.

Anslut handsprayslangen till det handhållna duschhuvudet.

MODELL 7009FL/7016FL/7002FL

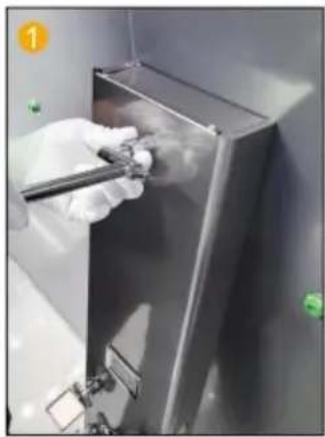

Fäst vattenutloppsarmen till huvudstyrelsen.

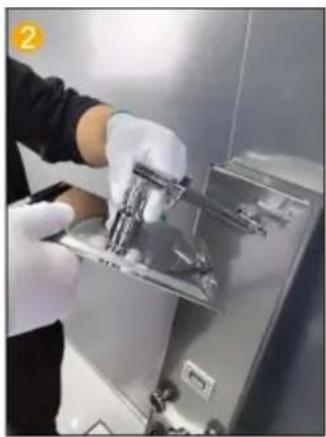

Anslut den övre sprayen och vattenutloppsarmen gemensam.

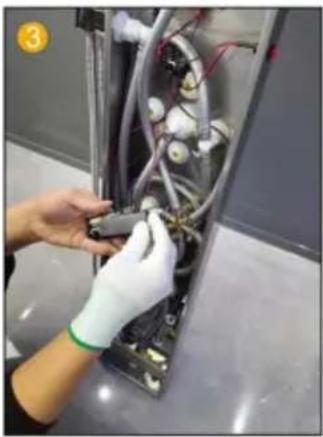

Sätt i 2 AA-batterier i batterifacket.

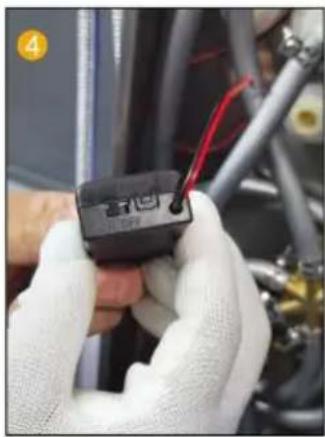

Byt batterilåda till PÅ.

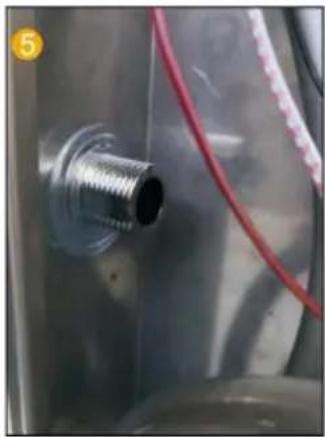

Sätt in handspraymunstycket i panelen och installera packningen.

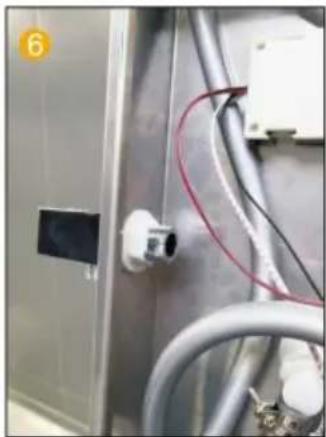

Sätt in handspraymunstycket i panelen och installera packningen.

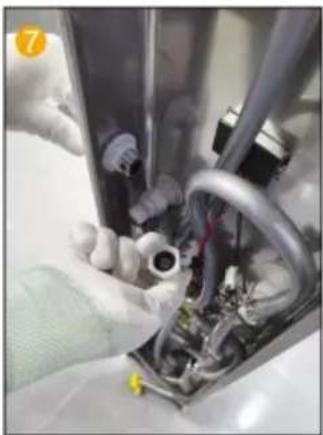

Sätt in 4-vägsgummit i kontakten på handspraysätet.

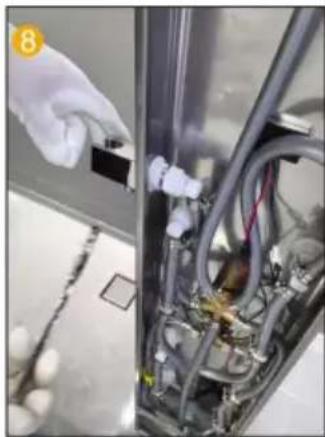

Anslut vattenutloppskontakten till handspraysätets kontakt.

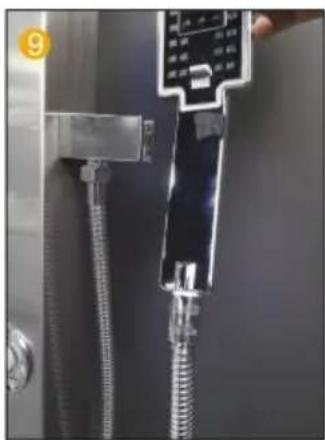

Anslut den handhållna duschslangen och det handhållna duschhuvudet.

Obs: 7016FL har inga steg 3 och 4.

MODELL 7015FY

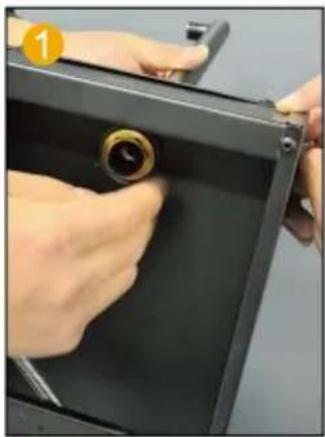

Fäst vattenutloppsarmen till huvudstyrelsen med muttrar och brickor.

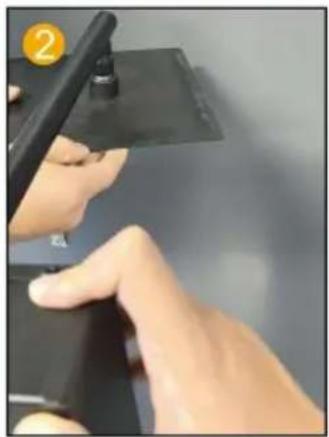

Anslut den övre sprayen och vattenutloppsarmen gemensamt.

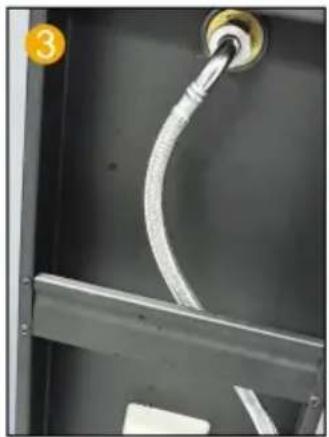

Anslut ståltrådsröret och duscharmen och dra åt den.

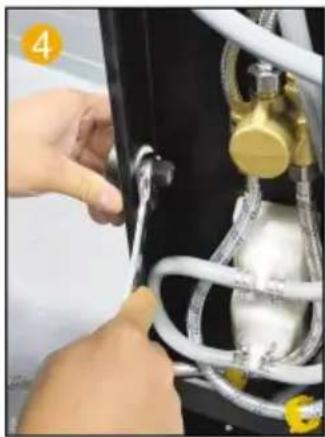

Fäst duschutloppsanslutningen till panelen med en mutter.

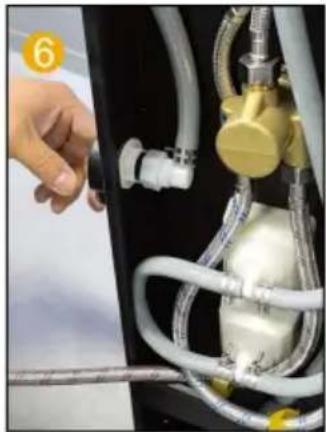

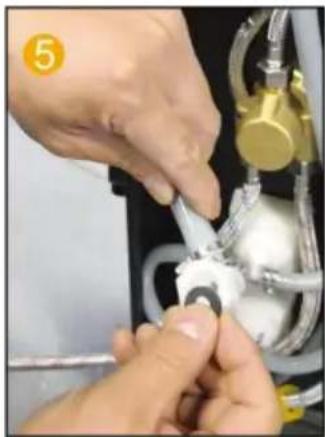

Sätt in 4-vägsgummit i duschhuvudets kontakt.

Anslut vattenutloppskontakten. Fäst duschmunstycket vid vattenuttaget.

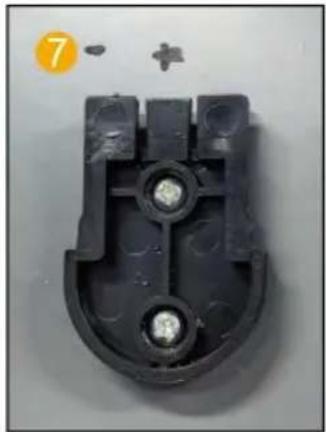

Fixa duschhuvudets fäste på väggen vid lämplig position med skruvar och muttrar.

Fäst panelen på väggen i lämplig höjd med fästet.

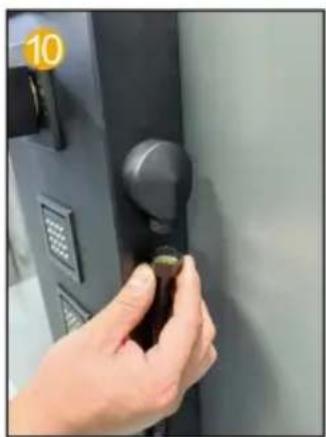

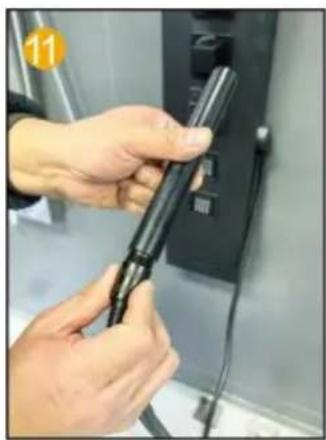

Anslut handenhetens duschhuvud till slangen.

Anslut till handhållet duschhuvud.

Installationen är klar.

INSTALLATIONSSTEG (ALLMÄNT)

Installationsanmärkningar

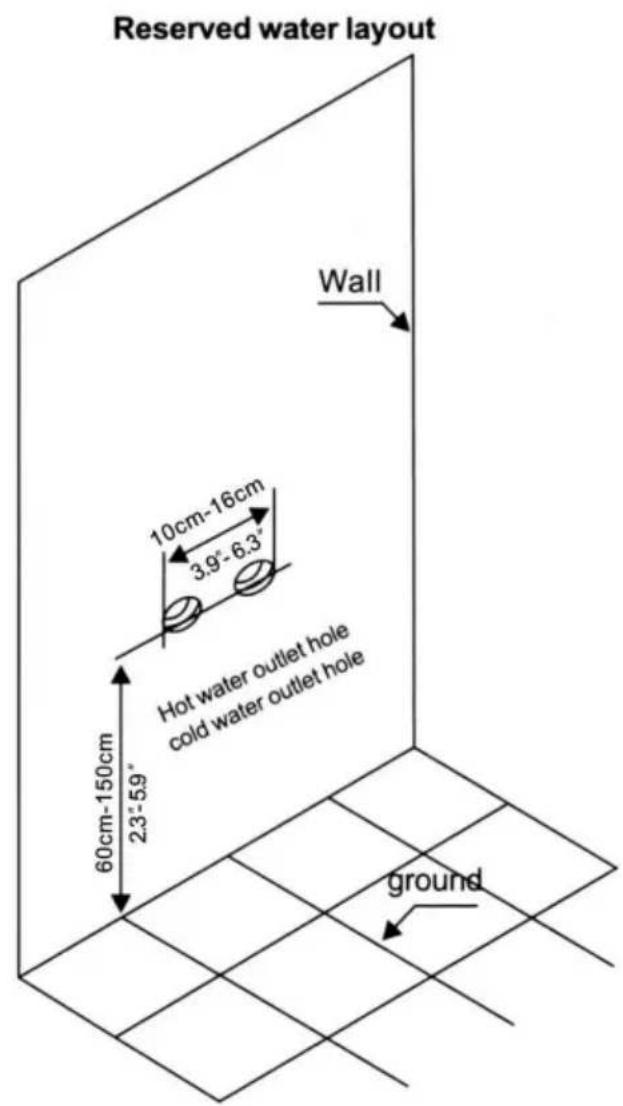

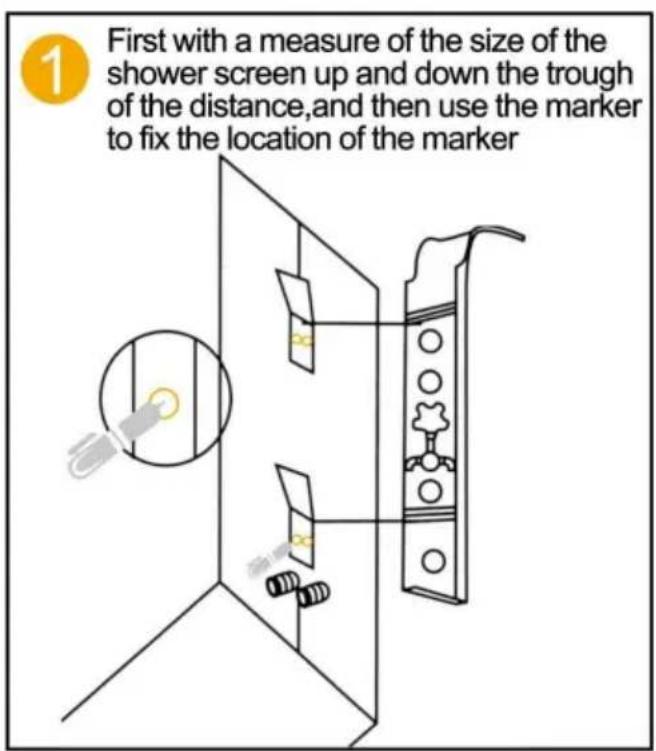

1. Enligt höjden på familjens budget duschsystem installationshöjd, mäta duschsystemet på baksidan av stången Avstånd, markera på väggen, i motsvarande position av taggen fast hängande järn (upp och ner var och en).
2. Anslut varm- och kallvattenslangen (var noga med att rengöra magasinet och smutsen i väggen Våg för att inte blockera, påverka vatteneffekten).
3. Duschsystem hängande på väggen, de övre och nedre två korten klämdes fast i två hängande pastor (Obs: dusch Efter systemväggen skakar inte huvudkroppen nära väggen, behöver inte använda ett annat glaslim och andra fixerade verktyg).

Underhållsmetoder för duschsystem i rostfritt stål:

1. Regelbunden rengöring av produkten för att hålla dess utseende ljust och rena;
2. Rengör ytan med vatten eller ett milt rengöringsmedel och torka av den med en mjuk handduk.
3. Observera att den rena produkten av den dolda positionen, snabb rengöring kan göra produkter som håller.

DUSCHPANEL SERIE INSTALLATIONSDIAGRAM

Obs: För den detaljerade installationsvideon, se motsvarande modell och skanna QR-koden nedan för att se.

6002FL / 6012FL
