BRUKSANVISNING 7009FL Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

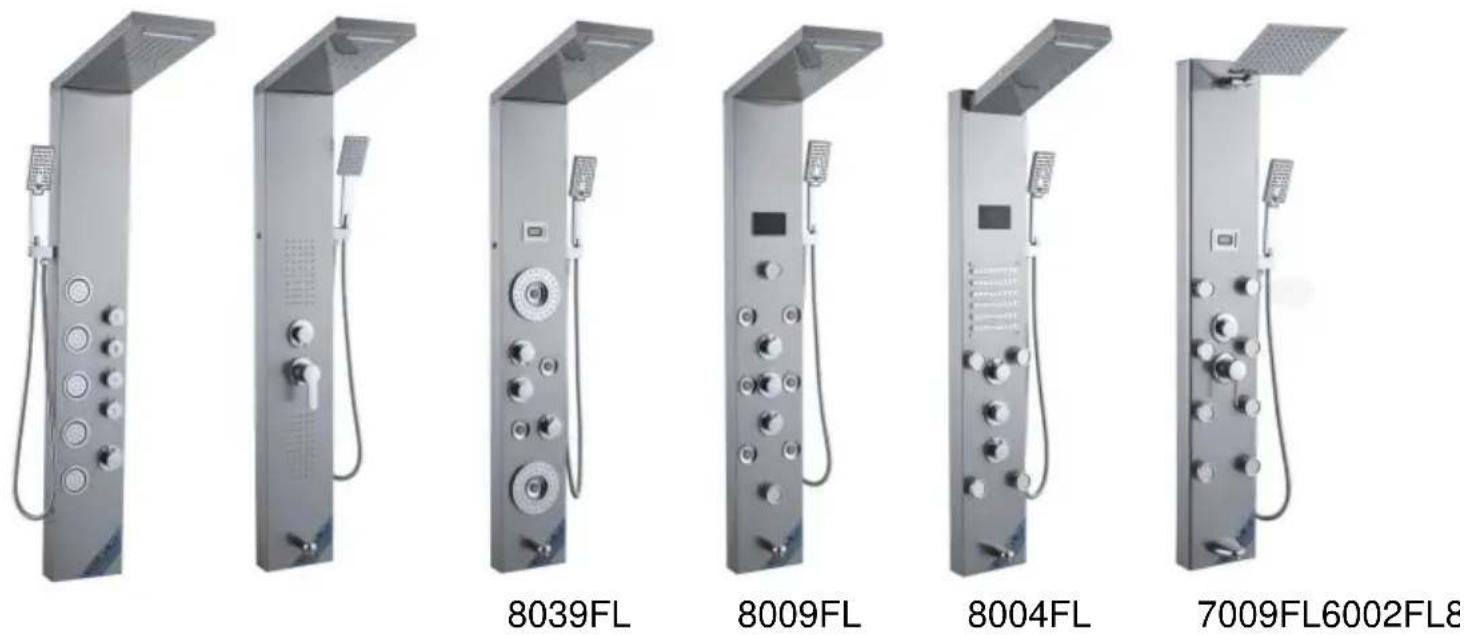

DUSCHPANELTORN

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DUSCHPANELTORN

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla manualer noggrant innan användning. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av produkt du fått. Förlåt oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktior handbok noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta får som sådan inte slängas med vanligt hushållsavfall men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Varningstips:

1. Under installationsprocessen är det bäst att bära handskar för att förhindra vassa
   hörn på panelen från att repa handflatan.
2. När du installerar duschen, se till att alla skarvar är helt åtdragna för att undvika vattenläckage.
3. Se till att de röda och blå vatteninloppsrören inuti panelen är i ett icke hopvikt tillstånd för att undvika att vattentrycket påverkas.
4. När duschen inte används, stäng duschens omkopplingsventil.

SPARA DESSA INSTRUKTIONER

FCC-information

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda Utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt är inte uttryckligen godkända av partiet. Ansvar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i ett boende installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, som kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

INSTALLATIONS INSTRUKTIONER

Modell	8015FL 600	2FL 8039FL	8009FL 8004FL	7009FL
Montering Typ	VäggMontera	VäggMontera	VäggMontera	VäggMontera	VäggMontera	VäggMontera
Förbindelse Tråd	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"	G1/2"
Funktioner	FyraLägen	FemLägen	SexLägen	SexLägen	SexLägen	FemLägen
Badkarspip	×	ÿ	ÿ	ÿ	ÿ	ÿ
Temperatur e Display	×	×	ÿ	ÿ	ÿ	ÿ
LED lampa	×	ÿ	ÿ	ÿ	ÿ	×
Kraft	×	Torr cellÿDC3Vÿ	Torr cellÿDC3Vÿ	Hydro KraftÿAC6Vÿ	Hydro KraftÿAC6Vÿ	Torr cellÿDC3Vÿ
Hand Dusch	3-Setting 1-Setting 3-Setting		3-Setting 3-Setting 3-Setting
Avsluta	Duschsystem av borstat nickel utan fingeravtryck
Material	Rostfritt stål, mässing, PVC, ABS

DELLISTA

MODEL		8015FL8039FL8009FL	6002FL	8004FL	7009FL
M6 nut		4pcs	4pcs	0pcs	0pcs
M6 * 10 screw		4pcs	4pcs	0pcs	0pcs
Hose Clamp		2pcs	2pcs	2pcs	0pcs
M4 * 10 screw		0pcs	0pcs	2pcs	0pcs
Brass shower arm		0pcs	0pcs	0pcs	1pcs
Single function handheld shower		0pcs	1pcs	0pcs	0pcs
Panel cotton bag		1pcs	1pcs	1pcs	1pcs
Top spray cotton bag		1pcs	1pcs	1pcs	0pcs
Three function handheld shower		1pcs	0pcs	1pcs	1pcs
1.5 meter hand spray hose		1pcs	1pcs	1pcs	1pcs
Hand spray seat		1pcs	1pcs	1pcs	1pcs
1/2 right angle adapter		2pcs	2pcs	2pcs	2pcs
4-point rubber		2pcs	2pcs	2pcs	2pcs
Self tapping screw		4pcs	4pcs	4pcs	4pcs
Fastener		2pcs	2pcs	2pcs	2pcs
Grommet		1pcs	1pcs	1pcs	1pcs
Hexagon nut		1pcs	1pcs	1pcs	1pcs

MONTERINGSANVISNINGAR

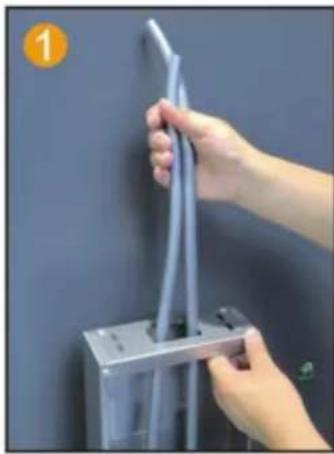

MODELL 8015FL/6002FL/8039FL/8009FL

Installationsanmärkningar

1. Enligt höjden på familjens höjd budget duschsystem installationshöjd, mät duschsystemet på baksidan av stången Avständ, markera på väggen, i motsvarande position för taggen fast hängande järn (upp och ner var och en).
2. Anslut varm- och kallvattenslangen (var noga med att rengöra magasinet och smutsen i väggen Våg för att inte blockera, påverka vatteneffekten).
3. Duschsystem hängande på väggen, de övre och nedre två korten klämdes fast i två hängpastor (Obs: dusch Efter systemväggen skakar inte huvudkroppen nära väggen, behöver inte använda ett annat glaslim och andra verktyg fixade).

Underhållsmetoder för duschsystem i rostfritt stål:

1. Regelbunden rengöring av produkten för att hålla dess utseende ljust och rena;
2. Rengör ytan med vatten eller ett milt rengöringsmedel och torka av den med en mjuk handduk.
3. Observera att den rena produkten av den dolda positionen, snabb rengöring kan göra produkter som håller.

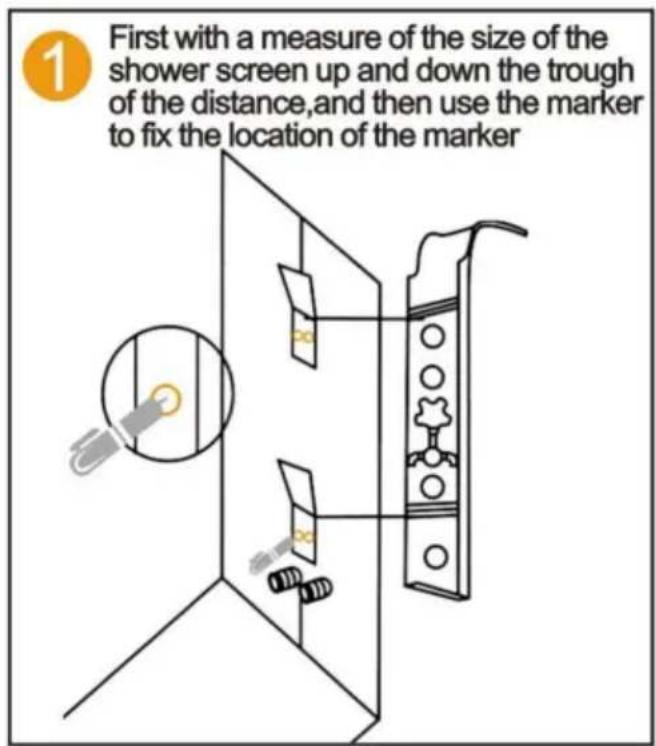

DUSCHPANEL SERIE INSTALLATIONSDIAGRAM
