YFHVQN246 - Lit rabattable Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit lit escamotable (Murphy bed) pour matelas Queen, vertical
Marque et modèle	Vevor, modèle YFHVQN246
Taille de matelas compatible	Queen, 1520 x 2030 mm (60 x 80 pouces)
Épaisseur de matelas recommandée	152 à 254 mm (6 à 10 pouces)
Poids maximal du matelas	31 kg (68 lb)
Capacité de charge totale	408 kg (900 lb)
Poids du cadre de lit seul	62 kg (136,4 lb)
Poids total cadre + matelas	92 à 95 kg (202 à 209 lb)
Dimensions du cadre de lit	2077 x 1634 x 132 mm
Matériaux principaux	Contreplaqué (1 pouce, 3/4 pouce, etc.), bois massif, acier (ressorts à gaz)
Fonction principale	Lit escamotable vertical : se range dans une armoire et se déplie en position horizontale
Mécanisme d'ouverture/fermeture	Ressorts à gaz assistés, roulements sur supports latéraux
Sécurité	Butées de verrouillage, sangles de matelas, fixation murale obligatoire ; ne pas utiliser sans matelas
Installation	Doit être montée par un adulte ; nécessite de fixer l'armoire au mur ; outils : clé 13 mm, embouts, forets 6 et 11 mm
Entretien	Vérifier périodiquement la stabilité et les fixations ; nettoyage avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pièces détachées	Ressorts à gaz, supports, roulements, pieds, sangles ; disponibles sur demande via support technique
Réparabilité	Réparations par personnel qualifié ; pièces standard disponibles via Vevor
Alimentation	Aucune (mécanique)
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - YFHVQN246 Vevor

Quelles sont les dimensions du matelas compatible avec le kit YFHVQN246 ?

Le kit est conçu pour un matelas Queen de dimensions 1520 x 2030 mm (60 x 80 pouces), avec une épaisseur comprise entre 152 et 254 mm (6 à 10 pouces).

Quel est le poids maximum supporté par le lit ?

La capacité de charge totale est de 408 kg (900 lb), incluant le cadre et le matelas. Le poids du matelas ne doit pas dépasser 31 kg (68 lb).

Est-il obligatoire de fixer l'armoire au mur ?

Oui, il est impératif de fixer solidement l'armoire au mur avant d'utiliser le lit pour garantir la stabilité et éviter tout basculement.

Puis-je utiliser le lit sans matelas ?

Non, il est strictement interdit d'utiliser le lit sans matelas sur le sommier. Le matelas est nécessaire pour amortir et répartir le poids.

Comment entretenir le mécanisme d'ouverture ?

Vérifiez régulièrement les fixations et les ressorts à gaz. Nettoyez avec un chiffon sec. En cas de dysfonctionnement, contactez le support technique Vevor.

Le kit inclut-il le matelas et l'armoire ?

Non, le kit ne fournit que le mécanisme de lit escamotable. L'armoire en bois et le matelas doivent être fournis par l'utilisateur selon les dimensions indiquées.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une clé à douille de 13 mm, d'embouts de vissage, d'une perceuse avec forets à bois de 6 mm et 11 mm, ainsi que de l'outil de réglage horizontal fourni.

Un enfant peut-il utiliser le mécanisme pour déplier ou ranger le lit ?

Non, les enfants ne doivent pas manipuler le mécanisme seuls en raison du risque de blessure. Un adulte doit superviser ou effectuer l'opération.

Où puis-je obtenir des pièces de rechange ?

Les pièces de rechange (ressorts à gaz, supports, sangles) sont disponibles via le support technique Vevor à l'adresse www.vevor.com/support.

Comment régler la tension des ressorts à gaz ?

Le réglage s'effectue en dévissant l'embout du ressort, en le positionnant sur le support de connexion, puis en le serrant avec l'écrou M8. Référez-vous au manuel pour les étapes précises.

MODE D'EMPLOI YFHVQN246 Vevor

KIT LIT MURPHY

Modèle : YFHVQN246.

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS DURS, MOITIÉ PRIX

KIT LIT MURPHY

Modèle : YFHVQN246.

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le

Kit de lit escamotable.

L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.

1. Veuillez installer complètement le kit de lit Murphy avant d'utiliser le lit, sinon cela pourrait causer

de graves dommages aux personnes.

1. Vérifiez la stabilité et la sécurité du kit à intervalles réguliers et utilisez-le

doit être arrêté immédiatement en cas de dommages ou de problèmes suspects.

1. Les enfants ne doivent pas utiliser le kit seuls pour étaler ou ranger le lit, sinon ils pourraient être

blessés.

Merci beaucoup d'avoir choisi ce kit de lit Murphy.

S'il y a une différence entre la couleur de ce produit et l'image dans

le manuel d'instructions, veuillez vous référer à l'objet physique.

LISTE DES PARAMÈTRES

Modèle	YFHVQN246
Modèles adaptés	Queen-Vertical
Taille du matelas	L×L : 60×80 pouces (1520×2030 mm)
épaisseur du matelas	6-10 pouces (152-254 mm)
Poids maximum du matelas	68 livres (31 kg)

INSTRUCTIONS

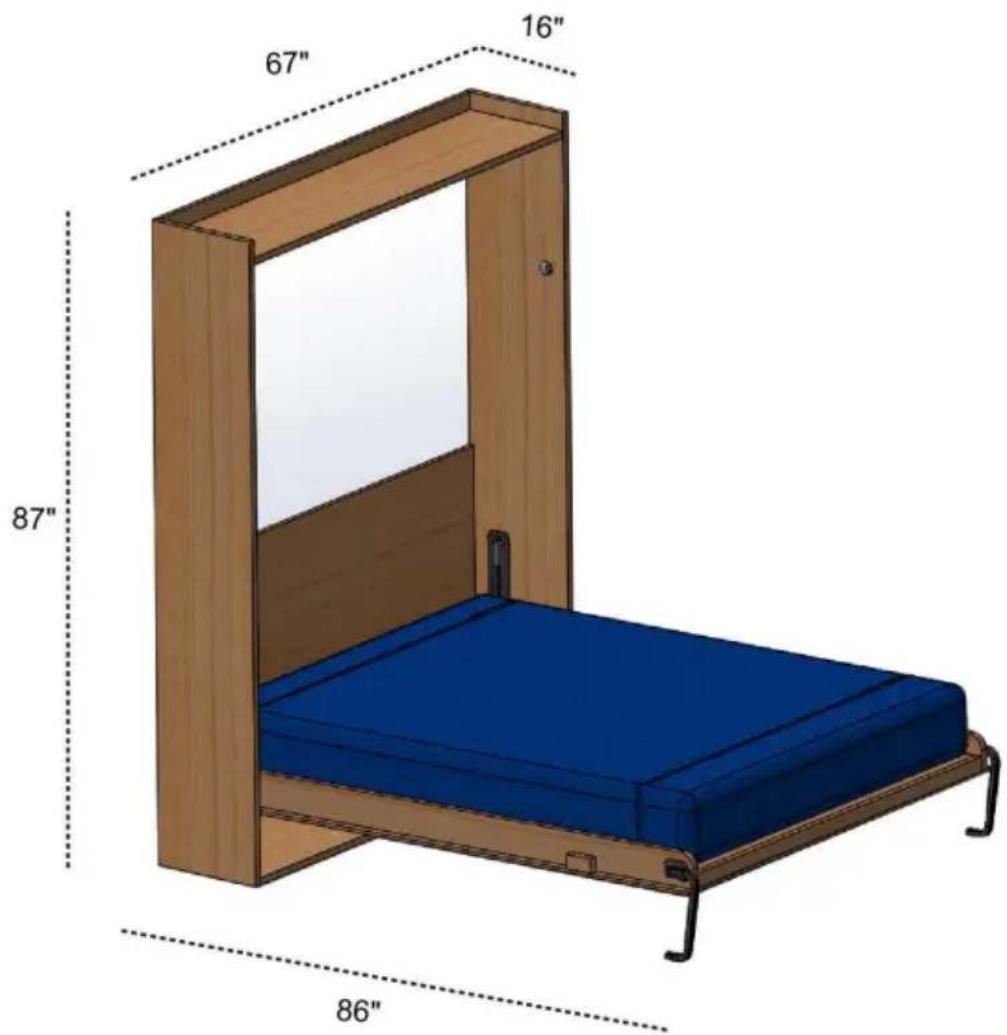

Kit de lit escamotable compatible Queen-Vertical

Remarque : Le kit de lit escamotable n'inclut pas le lit ni les armoires de lit, qui doivent être équipés par les utilisateurs eux-mêmes.

Matelas standard pour grand lit

Poids maximum : 68 lbs

Profondeur maximale : 10

Capacité de poids maximale : 900 lb

1. Descriptif général

Utilisation

Le système de lit escamotable permet d'amener le sommier du lit de sa position verticale, positionné à l'intérieur du meuble, à une position horizontale, pour être utilisé comme lit de manière absolument simple et rapide, avec très peu d'efforts.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer de son bon état et du bon état de ses accessoires.

Avant d'utiliser le lit Murphy, l'utilisateur doit s'assurer que sur la surface de couchage il n'y a que le matelas et le linge de lit.

2. Sécurité

Norme de sécurité

Le respect des normes de sécurité permet à l'utilisateur de travailler de manière productive, sans danger pour lui-même ou pour autrui.

Il est interdit d'utiliser le produit sans aucun matelas sur la

surface du sommier.

Il est interdit d'utiliser le lit pour un usage différent de celui

décrit précédemment dans la section UTILISATION.

Une installation incorrecte ou non réalisée par des artisans spécialisés peut

provoquer des décollements, des cassures ou des dysfonctionnements avec de possibles dommages à des personnes, des choses ou des animaux. Toutes les instructions données doivent être strictement observées.

Avant de commencer à utiliser le produit, les utilisateurs doivent être conscients de ses fonctions et de ses caractéristiques techniques ; apprenez-les à travers une lecture précise et complète du présent guide de l'utilisateur.

Altération ou remplacement non autorisé de parties du lit.

L'utilisation d'accessoires ou de pièces de rechange autres que ceux recommandés par le fournisseur présente une utilisation non conforme et dangereuse du produit.

Il est strictement interdit de retirer tout dispositif de sécurité et de protection.

(étiquettes) sur le plateau ; vérifier périodiquement la position fortuite sur le mécanisme de couvertures ou autre. Avant de commencer tout entretien, réparation ou nettoyage, l'opérateur doit avoir lu et compris toutes les instructions techniques et informations contenues dans ce guide. Tout entretien et réparation doit être effectué uniquement par du personnel qualifié.

AVERTISSEMENT !!!

Ne placez jamais le produit à proximité d'une source de chaleur. Positionner et verrouiller le lit : le système doit être maintenu à l'écart de tout objet susceptible de gêner son mouvement. Les instructions et règles contenues dans ce manuel doivent être respectées.

Nous vous suggérons d'utiliser les matériaux ci-dessous pour les armoires en bois et le cadre de lit.

Feuille de contreplaqué

Caractéristiques techniques

Armoire
Nombre	Matériel	Dimension	IQTÉ	Important
1	Contreplaqué 1 pouce 2212*406*25 mm 2			Interne dimensions de armoire: 1654*388*2102 mm
2	Contreplaqué 1 pouce 1654*388*25mm	1
3	Contreplaqué 1 pouce 1654*406*25mm	1
4	3/4 pouce Contre-plaqué	1654*550*18mm	1
5	3/4 pouce Contre-plaqué	1654*250*18mm	1
Lit cadre
Matériau du numéro	Dimension	IQTÉ	Important
6	3/4 pouce bois	40*20*1480 millimètres	12	Poids du cadre de lit : 62 kg (136,4 livres)Dimensions de cadre de lit : 2077*1634*132 mm
7	3/4 pouce bois	40*20*2027 millimètres2
8	1 pouce Contre-plaqué	2077*120*25mm2
9	1 pouce Contre-plaqué	1520*50*25mm1
dix	1-1/2 pouce bois	32*32*100mm	1
11	1/2 pouce Contre-plaqué	2077*1634*12mm1
12	1 pouce Contre-plaqué	1520*120*25mm1
13	3/8 pouces Contre-plaqué	2022*1516*9mm1
14	matelas	1520*2030*(152-254)mm(60*80*(6-10)pouces)	1	Poids de matelas:31 kg (68 livres)
POIDS TOTAL DU CADRE DE LIT ET DU MATELAS BESOIN D'ÊTRE:				92-95kg(202 lb-209 lb)

Conseils de sécurité et d'entretien

• Vérifiez que vous disposez de tous les composants et outils répertoriés ci-dessous.
• Retirez tous les raccords des sacs en plastique et séparez-les en groupes.
• Gardez les enfants et les animaux éloignés de la zone de travail ; les petites pièces pourraient s'étouffer en cas d'ingestion. • Assurez-vous d'avoir suffisamment d'espace pour disposer les pièces avant de commencer.

Pendant l'assemblage, ne vous tenez pas debout et ne mettez pas de poids sur le produit, cela pourrait causer des dégâts.

Assemblez l'article aussi près de sa position finale (dans la même pièce) que possible.

Assemblez sur une surface douce et plane pour éviter d'endommager l'appareil ou votre sol.

Certaines parties du montage seront plus faciles à 2 personnes.

Pour réduire le risque d'endommager votre produit, veuillez vous assurer que votre perceuse électrique est réglée sur un réglage de couple faible.

Installer les outils requis

			13mm OuvertClé d'extrémité
	Embouts d'entraînement de vis	Foret à boisIl fait 6 mm	Foret à boisDia11mm
Outil de réglage horizontal

Liste des pièces du kit

Remarque : Les quantités ci-dessous sont la quantité correcte pour terminer l'assemblage.

Dans certains cas, plus de raccords peuvent être fournis que nécessaire.

A : support latéral x 2 pièces, B : support de connexion x 2 pièces, C : pied x 2 pièces

D: YFGS5001100 x2 pièces	E: sangle de matelas x 2 pièces	F: roulement x 4 pièces
G: bouchon x 2 pièces	H: écrou métallique M8x 4 pièces	VisJe:M5x20mmx72 pièces
J: Vis M4x20mm x8pcs	Gabarit de perçage :710*294mm	Gabarit de perçage :306*82mm

Guide de construction Étape 1 : Fabriquer l'armoire

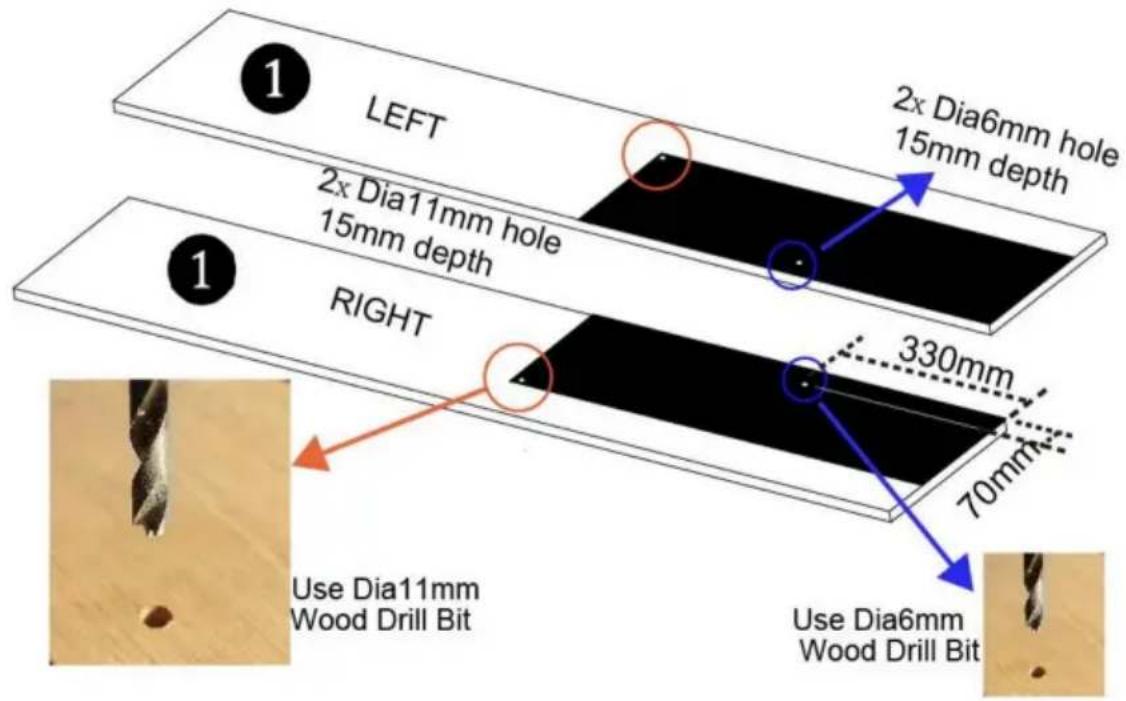

Placez le gabarit de perçage de 710*294 mm sur le panneau latéral et assurez-vous que le bord du gabarit affleure le panneau latéral comme sur l'image.

gabarit de perçage de 710*294 mm sur le panneau latéral et assurez-vous que le bord du gabarit affleure le panneau latéral comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau latéral, puis retirez le gabarit et percez un trou de 11 mm de diamètre et un trou de 6 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Fabriquez l'armoire avec des vis et de la colle à bois imperméable, assurez-vous que la dimension interne est conforme à l'image, et que l'armoire est stable et sûre.

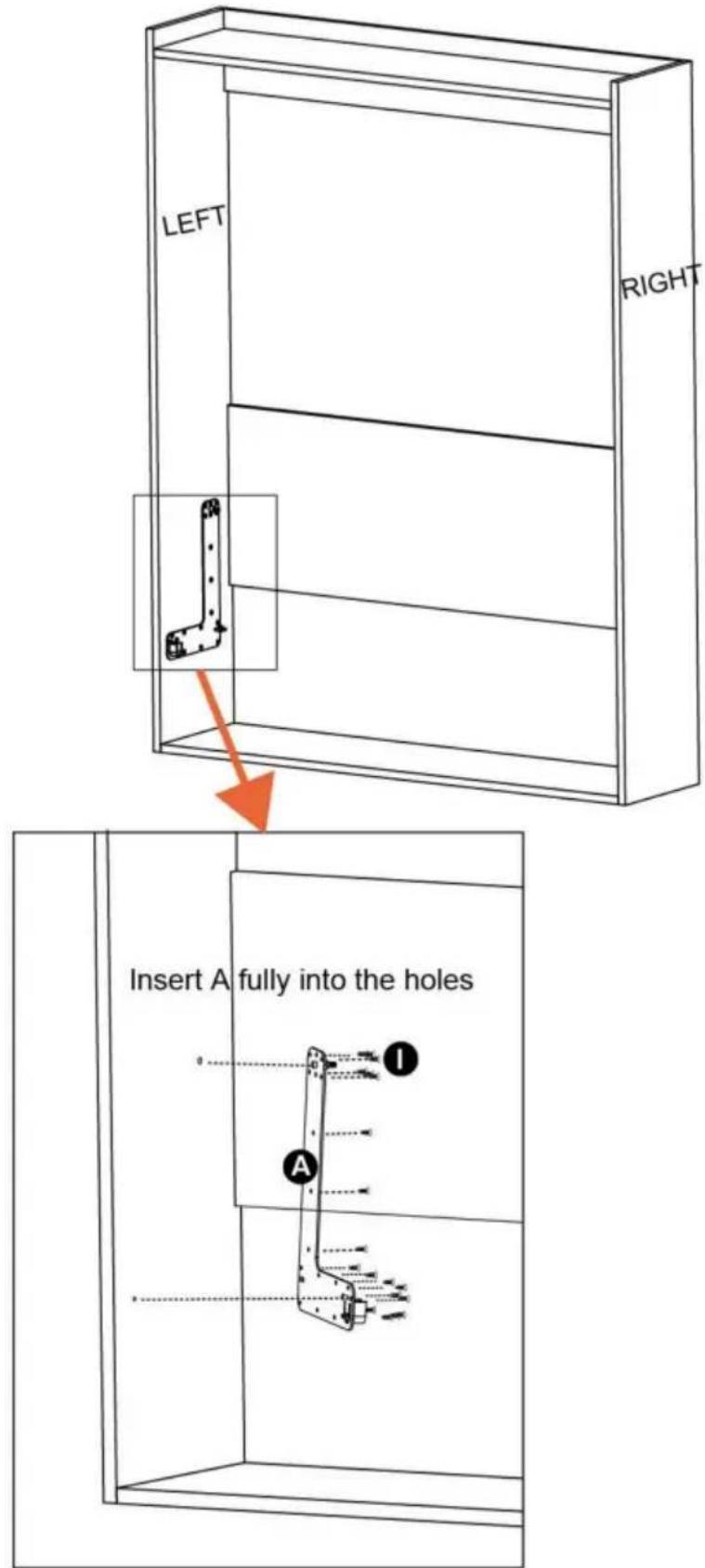

Insérez complètement la goupille du support latéral A dans le trou de diamètre 11 mm et le trou de 6 mm, fixez A à l'armoire avec les vis I.

Répétez l'installation ci-dessus de l'autre côté.

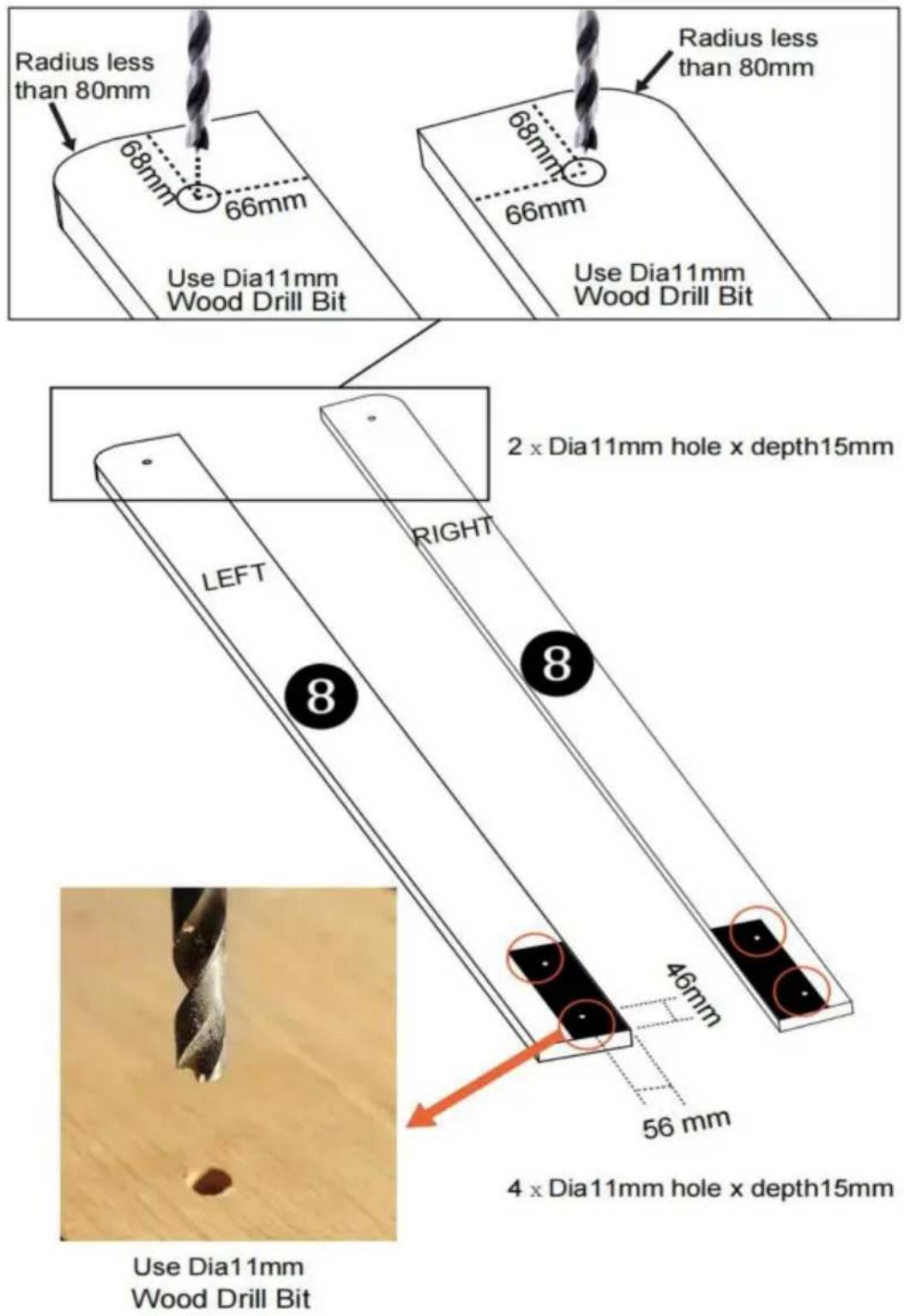

Étape 3 : Posez le gabarit de perçage de 306*82mm sur le panneau 8 et assurez-vous que le bord du modèle affleure le panneau comme sur l'image.

Marquez le trou circulaire du gabarit sur le panneau 8, puis retirez le

gabarit et percez un trou de 11 mm de diamètre comme sur l'image, la profondeur du trou est de 15 mm.

Marquez les trous de perçage en fonction des dimensions comme sur l'image.

un autre côté du panneau, puis percez un trou de diamètre 11 mm, la profondeur du trou est de 15 mm.

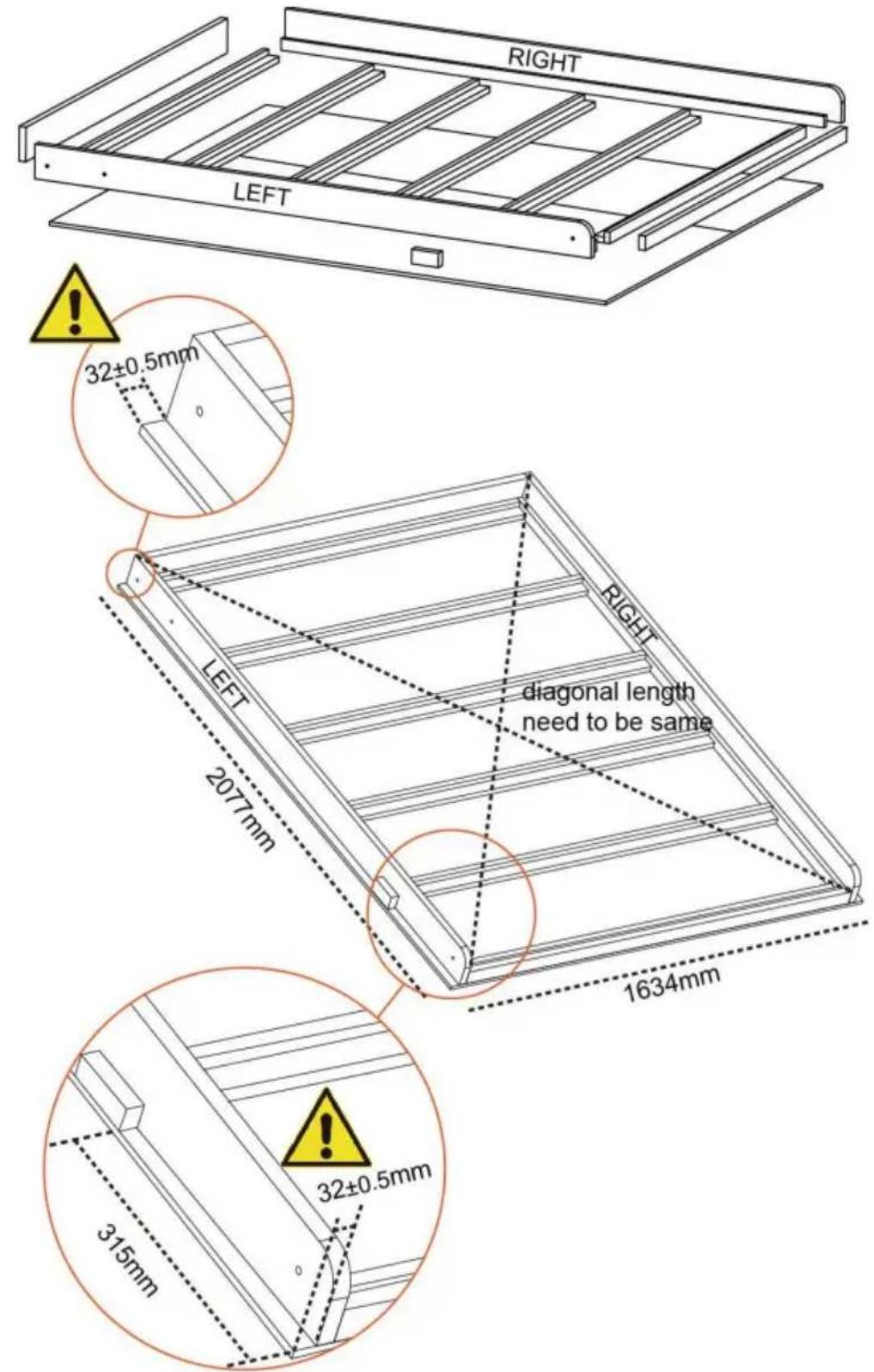

Fabriquez le cadre de lit avec des vis et de la colle à bois imperméable comme sur l'image.

Vérifiez la dimension du panneau de tablier jusqu'au bord du panneau de porte

sont 32mm comme sur l'image.

Gardez la longueur diagonale comme sur l'image, elle doit être la même.

Assurez-vous que l'armoire est stable et sûre.

Insérez entièrement la goupille du support de connexion B dans les trous de diamètre 11 mm, puis fixez B au cadre de lit avec les vis I.

Insérez 2 roulements F sur le support de connexion B comme sur l'image.

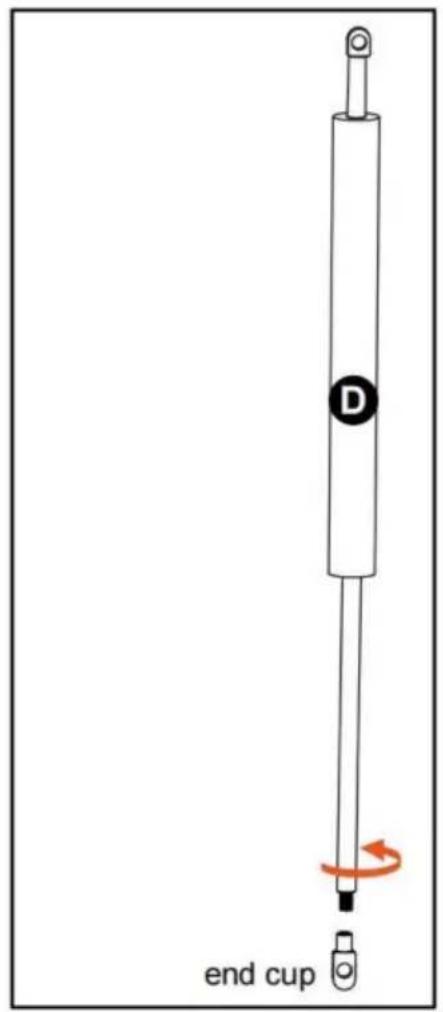

Dévissez l'embout du ressort à gaz comme sur l'image, puis installez-le sur le support de connexion B et fixez-le avec l'écrou H comme sur l'image.

Insérez complètement la goupille du pied C dans les trous de diamètre 11 mm, puis fixez C au cadre de lit avec les vis I. Gardez la distance entre le centre et le sol de 3' mm comme sur l'image.

Répétez l'installation ci-dessus de l'autre côté.

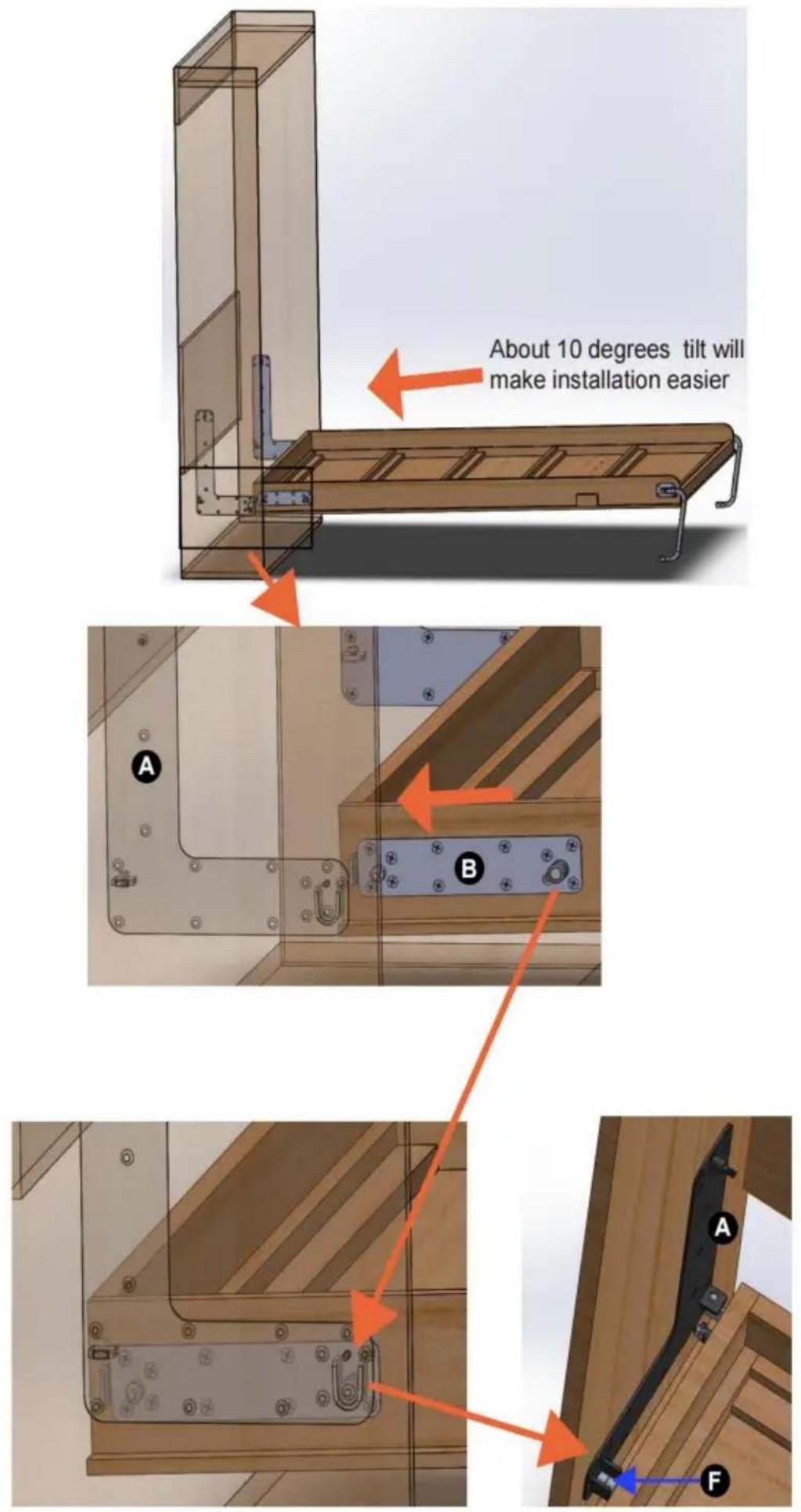

Insérez le cadre de lit avec un petit angle par rapport au meuble, comme sur l'image. Placez le support de connexion B avec le roulement F sur le support latéral A comme sur l'image. Installez la poignée sur le cadre du lit.

Étape

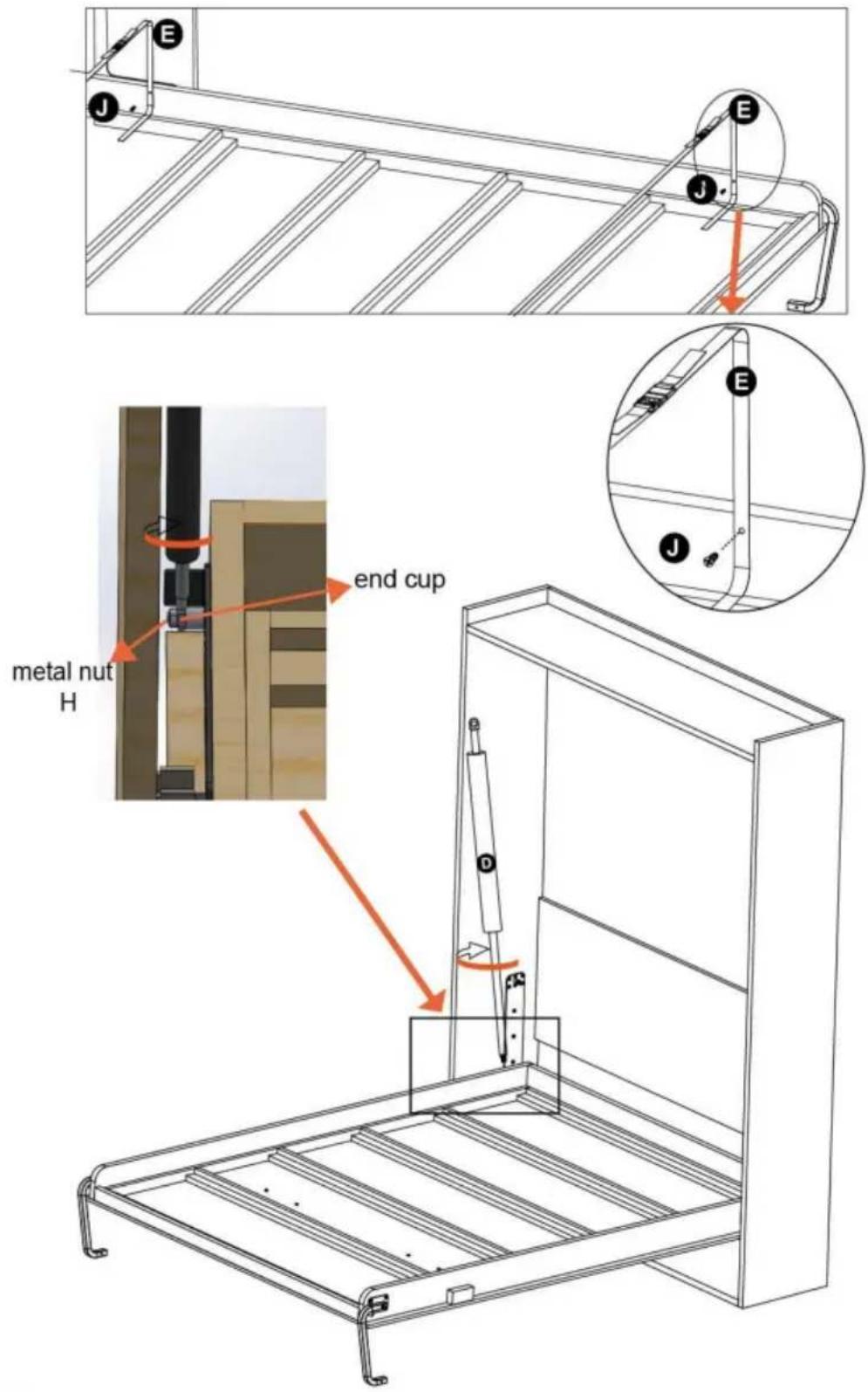

7 : Tout d'abord, fixez les deux sangles de matelas E au cadre de lit avec une vis J. Ensuite, tournez le ressort à gaz D dans l'embout comme sur l'image, serrez le ressort à gaz avec l'embout.

Répétez l'installation ci-dessus sur l'autre côté.

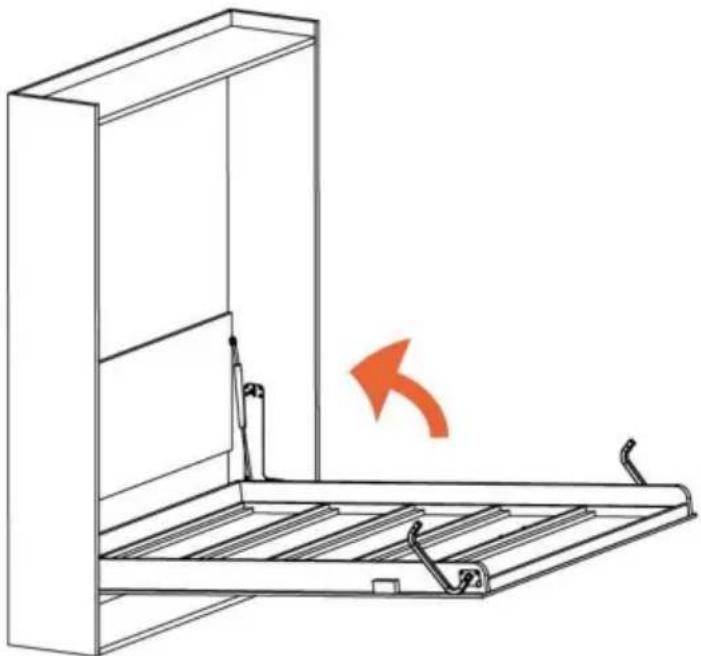

8 : Fermez le cadre de lit dans l'armoire comme sur l'image.

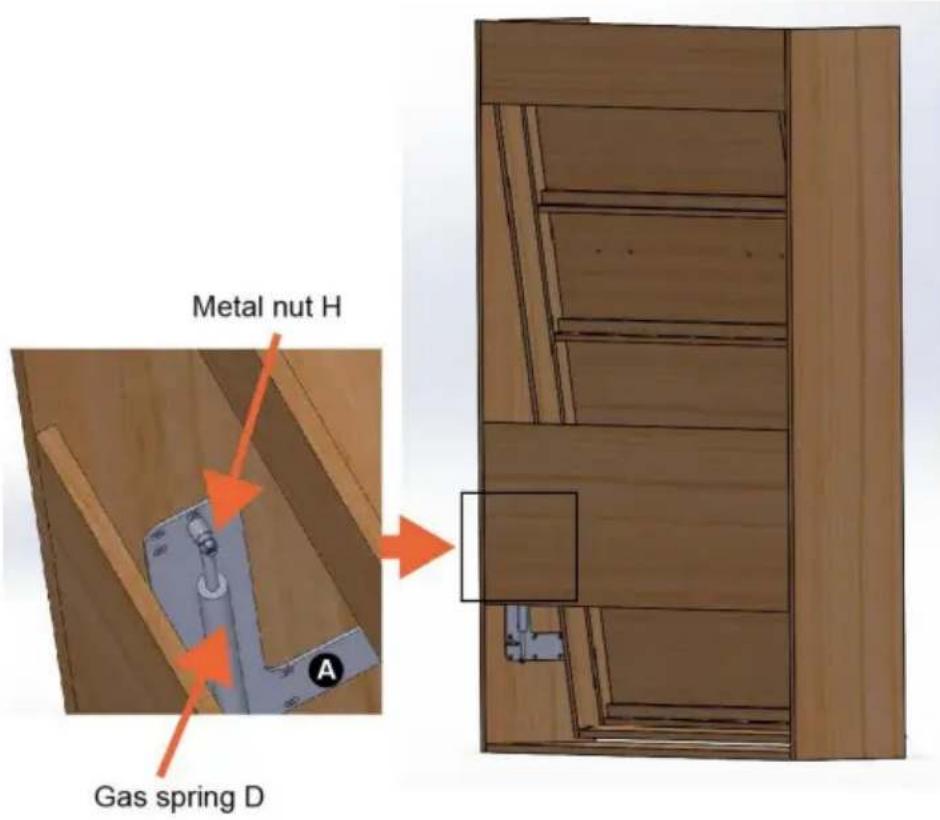

Installez le ressort à gaz D sur le support A à l'arrière de l'armoire, fixez-le avec l'écrou métallique H.

Répétez l'installation ci-dessus de l'autre côté.

Étape 10 :

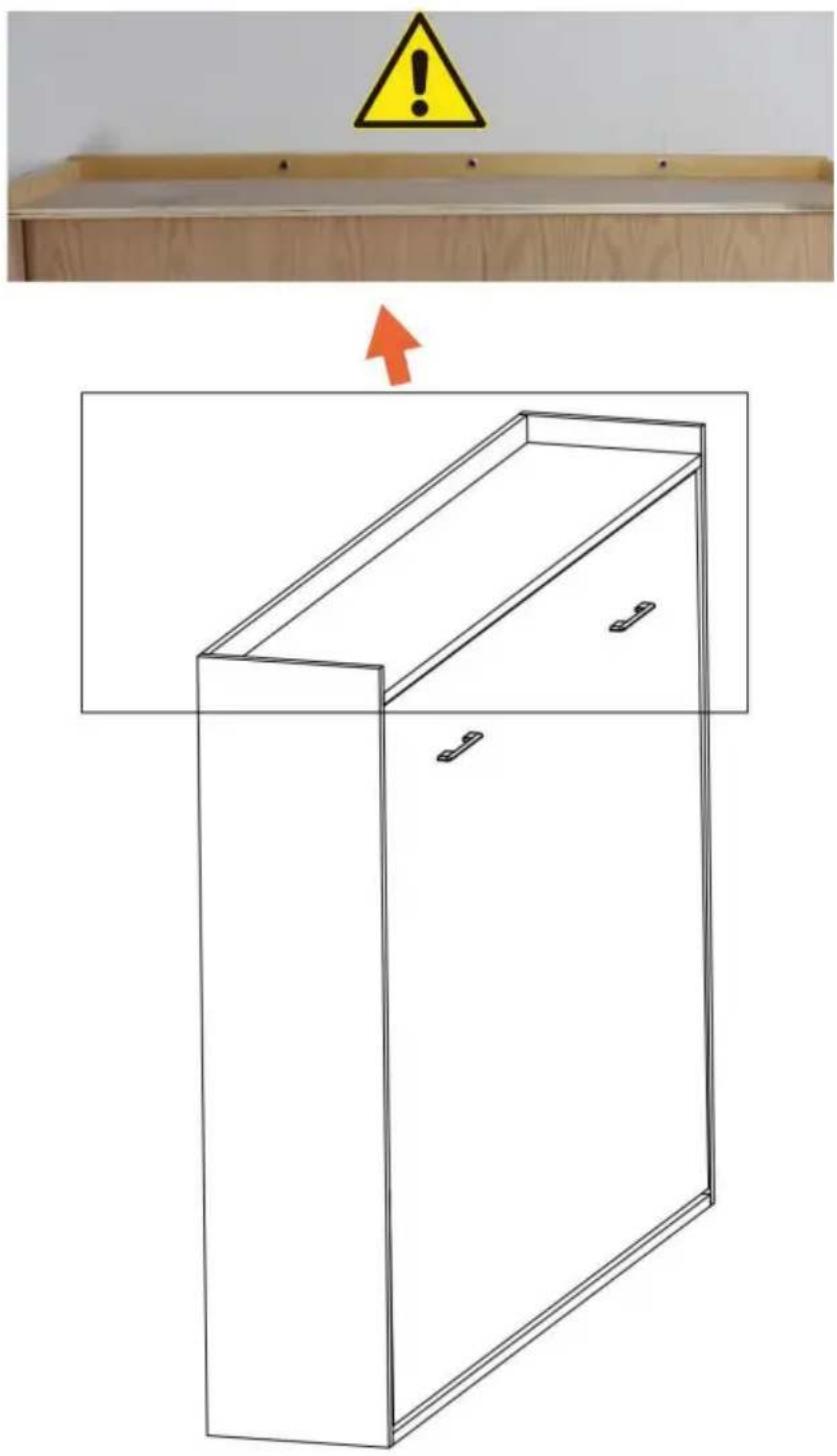

Fixez l'armoire à un mur solide. L'armoire doit être fixée à

le mur avant de l'ouvrir.

Ouvrez le lit, placez le panneau 13 sur le cadre du lit.

Posez le matelas sur le cadre de lit et fixez-le par les sangles E.

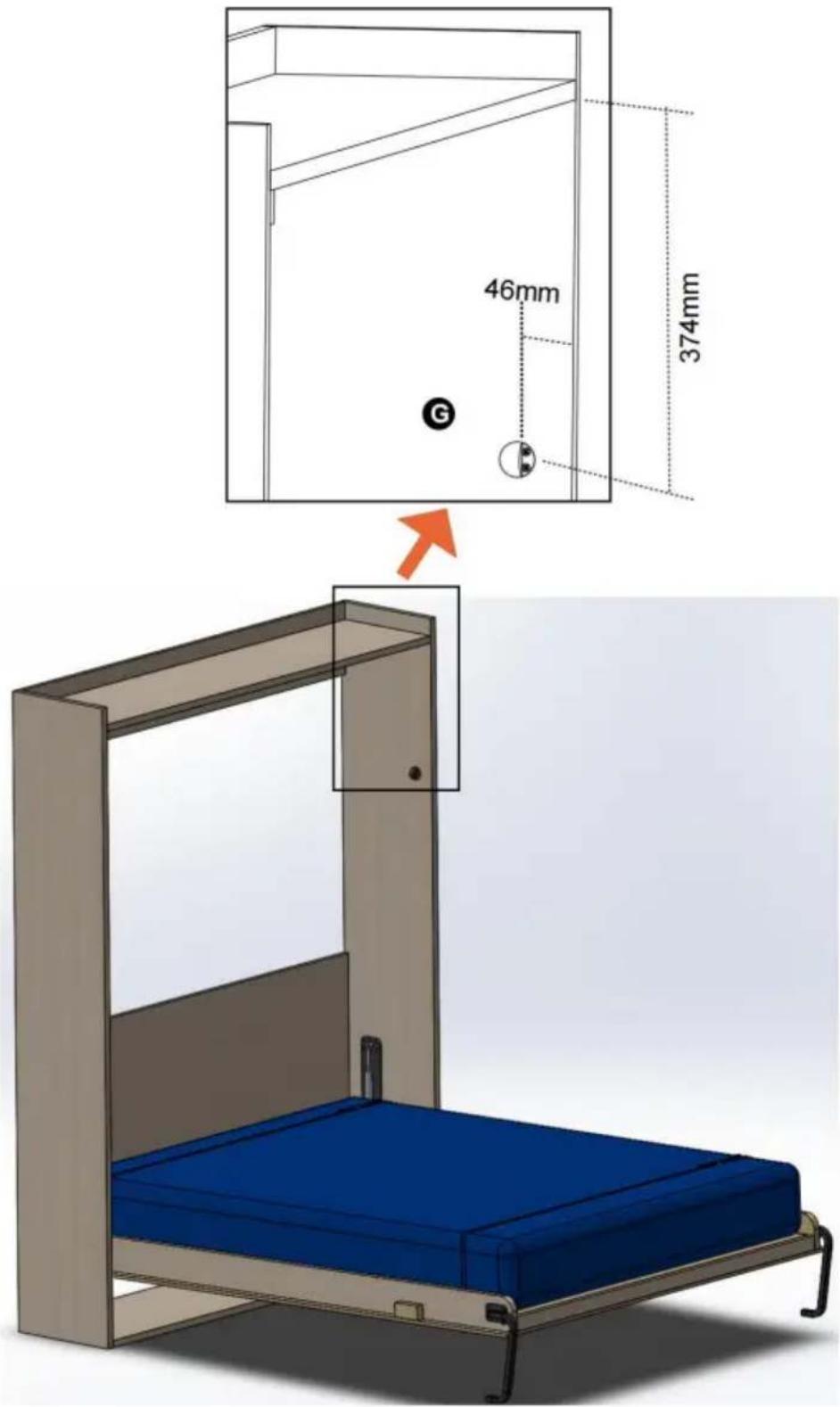

Installez la butée G sur l'armoire avec les vis J.

Répétez l'installation ci-dessus de l'autre côté.
