YFHVQN246 - Łóżko składane Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw do łóżka składanego (łóżko Murphy'ego) dla materaca Queen, pionowy
Marka i model	Vevor, model YFHVQN246
Rozmiar kompatybilnego materaca	Queen, 1520 x 2030 mm (60 x 80 cali)
Zalecana grubość materaca	152 do 254 mm (6 do 10 cali)
Maksymalna waga materaca	31 kg (68 funtów)
Całkowita nośność	408 kg (900 funtów)
Waga samej ramy łóżka	62 kg (136,4 funta)
Całkowita waga ramy z materacem	92 do 95 kg (202 do 209 funtów)
Wymiary ramy łóżka	2077 x 1634 x 132 mm
Główne materiały	Sklejka (1 cal, 3/4 cala itp.), drewno lite, stal (amortyzatory gazowe)
Główna funkcja	Pionowe łóżko składane: chowa się w szafie i rozkłada do pozycji poziomej
Mechanizm otwierania/zamykania	Wspomagane amortyzatory gazowe, łożyska na bocznych wspornikach
Bezpieczeństwo	Blokady, pasy materaca, obowiązkowe mocowanie do ściany; nie używać bez materaca
Montaż	Musi być montowany przez osobę dorosłą; wymaga przymocowania szafy do ściany; narzędzia: klucz 13 mm, końcówki, wiertła 6 i 11 mm
Konserwacja	Okresowo sprawdzać stabilność i mocowania; czyścić miękką, suchą szmatką; nie używać środków ściernych
Części zamienne	Amortyzatory gazowe, wsporniki, łożyska, nogi, pasy; dostępne na żądanie przez pomoc techniczną
Możliwość naprawy	Naprawy przez wykwalifikowany personel; standardowe części dostępne przez Vevor
Zasilanie	Brak (mechaniczne)
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support

Często zadawane pytania - YFHVQN246 Vevor

Jakie są wymiary materaca kompatybilnego z zestawem YFHVQN246?

Zestaw jest przeznaczony dla materaca Queen o wymiarach 1520 x 2030 mm (60 x 80 cali), o grubości od 152 do 254 mm (6 do 10 cali).

Jaka jest maksymalna waga obsługiwana przez łóżko?

Całkowita nośność wynosi 408 kg (900 funtów), łącznie z ramą i materacem. Waga materaca nie może przekraczać 31 kg (68 funtów).

Czy obowiązkowe jest przymocowanie szafy do ściany?

Tak, konieczne jest solidne przymocowanie szafy do ściany przed użyciem łóżka, aby zapewnić stabilność i uniknąć przewrócenia.

Czy mogę używać łóżka bez materaca?

Nie, surowo zabrania się używania łóżka bez materaca na stelażu. Materac jest niezbędny do amortyzacji i rozłożenia ciężaru.

Jak konserwować mechanizm otwierania?

Regularnie sprawdzaj mocowania i amortyzatory gazowe. Czyść suchą szmatką. W przypadku awarii skontaktuj się z pomocą techniczną Vevor.

Czy zestaw zawiera materac i szafę?

Nie, zestaw zawiera tylko mechanizm łóżka składanego. Drewniana szafa i materac muszą być dostarczone przez użytkownika zgodnie z podanymi wymiarami.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować klucza nasadowego 13 mm, końcówek do wkrętów, wiertarki z wiertłami do drewna 6 mm i 11 mm, a także dostarczonego narzędzia do regulacji poziomej.

Czy dziecko może używać mechanizmu do rozkładania lub składania łóżka?

Nie, dzieci nie powinny same obsługiwać mechanizmu ze względu na ryzyko obrażeń. Dorosły musi nadzorować lub wykonywać operację.

Gdzie mogę uzyskać części zamienne?

Części zamienne (amortyzatory gazowe, wsporniki, pasy) są dostępne za pośrednictwem pomocy technicznej Vevor pod adresem www.vevor.com/support.

Jak wyregulować napięcie amortyzatorów gazowych?

Regulacja odbywa się poprzez odkręcenie końcówki amortyzatora, umieszczenie go na wsporniku połączeniowym, a następnie dokręcenie nakrętką M8. Zapoznaj się z instrukcją, aby uzyskać dokładne kroki.

INSTRUKCJA OBSŁUGI YFHVQN246 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

ZESTAW ŁÓŻKA MURPHY

MODEL: YFHVQN246

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZESTAW ŁÓŻKA MURPHY

MODEL: YFHVQN246

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

1. Proszę uważnie przeczytać i zrozumieć niniejszą instrukcję przed użyciem

Zestaw do łóżka Murphy.

Instalacja powinna być wykonana przez osobę dorosłą, a dzieci nie powinny z niej korzystać

bez nadzoru.

1. Przed użyciem łóżka należy całkowicie zainstalować zestaw łóżka Murphy, w przeciwnym razie może

on spowodować poważne obrażenia u ludzi.

1. Regularnie sprawdzaj stabilność i bezpieczeństwo zestawu oraz jego użytkowanie

należy natychmiast przerwać w przypadku uszkodzenia lub podejrzanych problemów.

1. Dzieci nie powinny używać samego zestawu do rozkładania lub przechowywania łóżka, w przeciwnym

razie mogą doznać krzywdy.

Dziękujemy bardzo za wybranie tego zestawu łóżek Murphy.

Jeśli istnieje jakakolwiek różnica między kolorem tego produktu a zdjęciem

instrukcji obsługi, proszę zapoznać się z obiektem fizycznym.

LISTA PARAMETRÓW

Model	YFHVQN246
Dostosowane modele	Królowa-pionowa

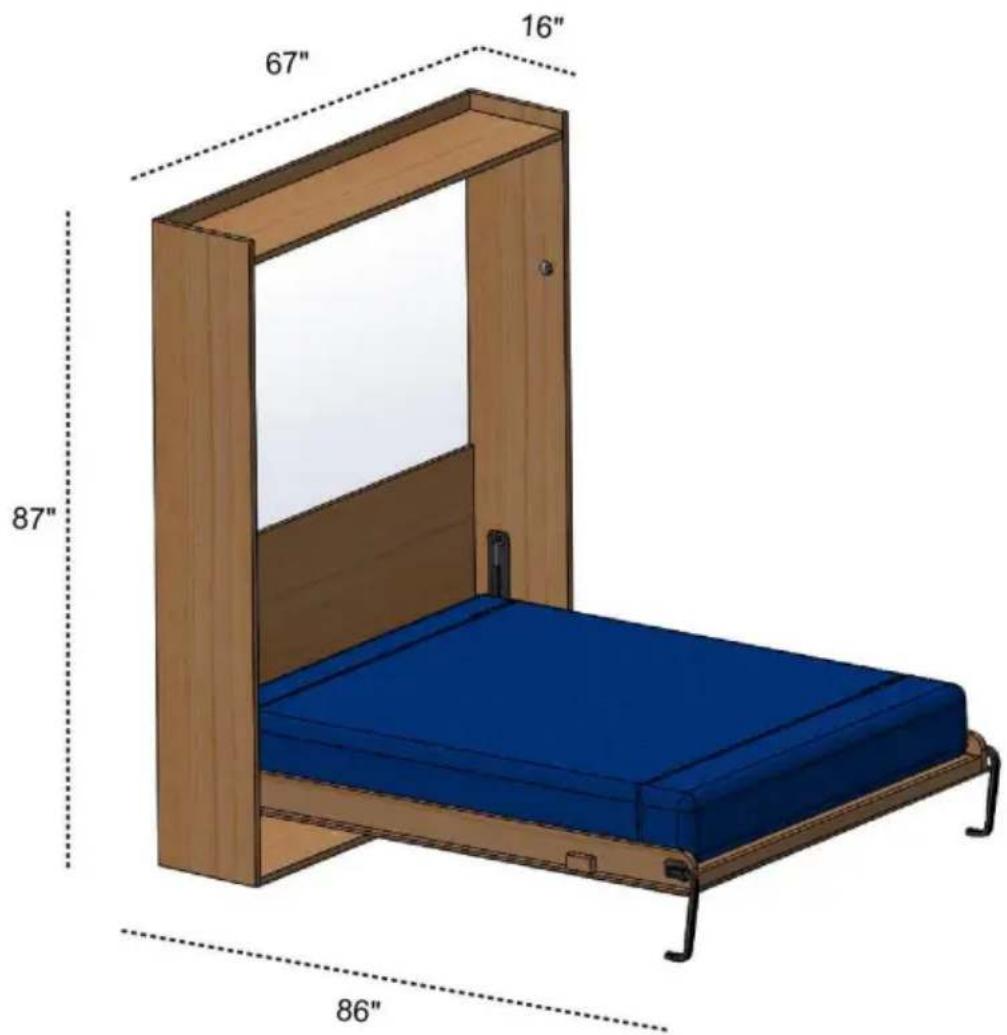

Rozmiar materaca	Szer. × dł.: 60 × 80 cali (1520 × 2030 mm)
grubość materaca	6-10 cali (152-254 mm)
Maksymalna waga materaca	68 funtów (31 kg)

INSTRUKCJE

Zestaw łóżek Murphy przydatności Queen-Vertical

Uwaga: Zestaw łóżek Murphy nie obejmuje łóżka ani szafek łóżkowych, które

muszą być wyposażone przez samych użytkowników.

Standardowy materac Queen

Maksymalna waga: 68 funtów

Maksymalna głębokość: 10 cali

Maksymalna waga: 900 funtów

1. Opis ogólny

Używać

System łóżka w szafie pozwala na wysunięcie sprężyny łóżka z pionu ustawić wewnątrz szafki w pozycji poziomej, aby wykorzystać ją jako łóżko w szybki i łatwy sposób, przy bardzo niewielkim wysiłku.

Użytkownik przed użyciem łóżka Murphy musi mieć pewność, że jest on w dobrym stanie oraz dobry stan akcesoriów.

Przed użyciem łóżka Murphy użytkownik musi upewnić się, że na powierzchni spania znajduje się tylko materac i pościel.

1. Bezpieczeństwo

Norma bezpieczeństwa

Przestrzeganie norm bezpieczeństwa stawia użytkownika w zakresie pracy produktywnie, bez narażania siebie na krzywdę innym.

Zabrania się używania produktu bez materaca na łóżku

powierzchnia sprężyny łóżka.

Zabrania się wykorzystywania łóżka do celów innych niż zamierzone

opisano wcześniej w rozdziale UŻYTKOWANIE.

Nieprawidłowa instalacja lub niewykonanie przez wyspecjalizowanych rzemieślników może

spowodować oderwanie, pęknięcie lub zniekształcenie, co może skutkować uszkodzeniem osób, rzeczy lub zwierząt. Wszystkie podane instrukcje muszą być ściśle przestrzegane.

Przed rozpoczęciem użytkowania produktu użytkownicy powinni zapoznać się z jego funkcjami i właściwościami technicznymi, można się tego nauczyć poprzez dokładne i pełne czytanie niniejszego podręcznika użytkownika.

Niedozwolone jest manipulowanie lub wymiana części łóżka.

Stosowanie akcesoriów lub części zamiennych innych niż zalecane przez dostawcę wskazuje na niewłaściwe i niebezpieczne użycie produktu.

Surowo zabrania się usuwania jakichkolwiek urządzeń zabezpieczających i zabezpieczeń

(etykiety) na planie; okresowo sprawdzaj przypadkowe położenie na

mechanizm koców lub coś innego. Przed rozpoczęciem jakiejkolwiek konserwacji, naprawy lub czyszczenia, operator musi przeczytać i zrozumieć wszystkie informacje techniczne zawarte w tym przewodniku. Wszelkie prace konserwacyjne i naprawy będą wykonywane wyłącznie przez wykwalifikowany personel.

OSTRZEŻENIE !!!

Nigdy nie umieszczaj produktu w pobliżu źródeł ciepła. Ustaw i zablokuj łóżko

system należy utrzymywać z dala od obiektów, które mogą utrudniać jego ruch.

Należy bezwzględnie przestrzegać wskazówek i zasad zawartych w niniejszej instrukcji.

Zasugeruj użycie poniższych materiałów do drewnianych szafek i ramy łóżka

Właściwości techniczne

Gabinet
Numer	Materiał	Wymiar	ILOŚĆ	Ważny
1	1-calowa sklejka 22	12*406*25 mm 2		Wewnętrzny wymiary gabinet: 1654*388*2102 mm
2	1-calowa sklejka 16	54*388*25mm	1
3	1-calowa sklejka 16	54*406*25mm	1
4	3/4 cala Sklejka	1654*550*18mm	1
5	3/4 cala Sklejka	1654*250*18mm	1

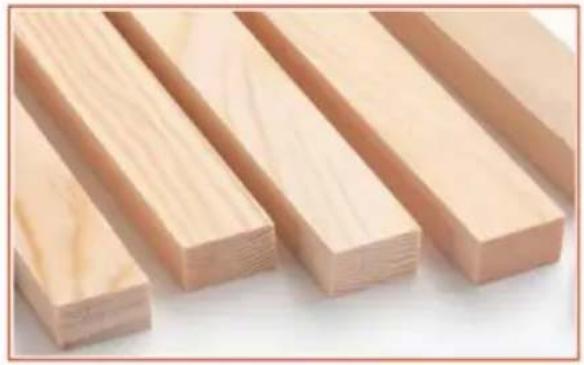

Łóżkorama
Numer Materiał	Wymiar	ILOŚĆ	Ważny
6	3/4 caladrewno	40*20*1480mm 12		Waga ramy łóżka:62 kg (136,4 funta)WymiaryRama łóżka :2077*1634*132 mm
7	3/4 caladrewno	40*20*2027mm2
8	1 calSklejka	2077*120*25mm2
9	1 calSklejka	1520*50*25mm 1
10	1-1/2 caladrewno	32*32*100mm	1
11	1/2 calaSklejka	2077*1634*12mm 1
12	1 calSklejka	1520*120*25mm 1
13	3/8 calaSklejka	2022*1516*9mm 1
Numer Material	Wymiar	ILOŚĆ	Ważny
14	materac	1520*2030*(152-254)mm(60*80*(6-10) cali)	1	Wagamaterac:31 kg (68 funtów)
CAŁKOWITA MASA RAMY ŁÓŻKA I MATERACAMUSZĄ BYĆ:				92-95 kg(202-209 funtów)

Wskazówki dotyczące bezpieczeństwa i pielęgnacji

• Sprawdź, czy masz wszystkie komponenty i narzędzia wymienione na poniższej stronie.
• Wyjmij wszystkie elementy z plastikowych torebek i rozdziel je do osobnych grup.

Trzymaj dzieci i zwierzęta z dala od miejsca pracy, ponieważ małe części mogą stanowić ryzyko zadławienia w przypadku

połknięcia. • Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

• Podczas montażu nie stawaj ani nie obciążaj produktu, gdyż może to spowodować jego uszkodzenie.
• Zmontuj element jak najbliżej jego ostatecznej pozycji (w tym samym pomieszczeniu), jeśli to możliwe.

Montaż wykonuj na miękkiej, poziomej powierzchni, aby uniknąć uszkodzenia urządzenia lub podłogi.

- Montaż będzie łatwiejszy, jeśli wykonają go 2 osoby.

- Aby zmniejszyć prawdopodobieństwo uszkodzenia produktu, upewnij się, że wiertarka jest ustawiona na niski moment obrotowy.

Zainstaluj wymagane narzędzia

			Otwarte 13 mmKlucz końcowy
		Wiertło do drewnaOn ma 6mm	Wiertło do drewnaŚrednica 11 mmŚruby
Narzędzie do regulacji poziomej

Lista części zestawu

Uwaga: Poniższe ilości odpowiadają ilościom niezbędnym do ukończenia montażu. W niektórych przypadkach może zostać dostarczonych więcej okuć niż jest to wymagane.

A: Wspornik boczny x 2 szt. B:

Wspornik łączący x 2 szt. C: Noga x 2 szt.

D:YFGS5001100 x2 szt	E: Pasek do materaca x 2 szt	F: Łożysko x 4 szt
G: Korek x 2 szt	H:Nakrętka metalowa M8x 4szt	ŚrubaJa: M5x20mmx72szt
J:Śruba M4x20mm x8szt	Szablon do wiercenia:710*294mm	Szablon do wiercenia:306*82mm

Przewodnik po budowie

Krok 1: Wykonaj szafkę. Umieść

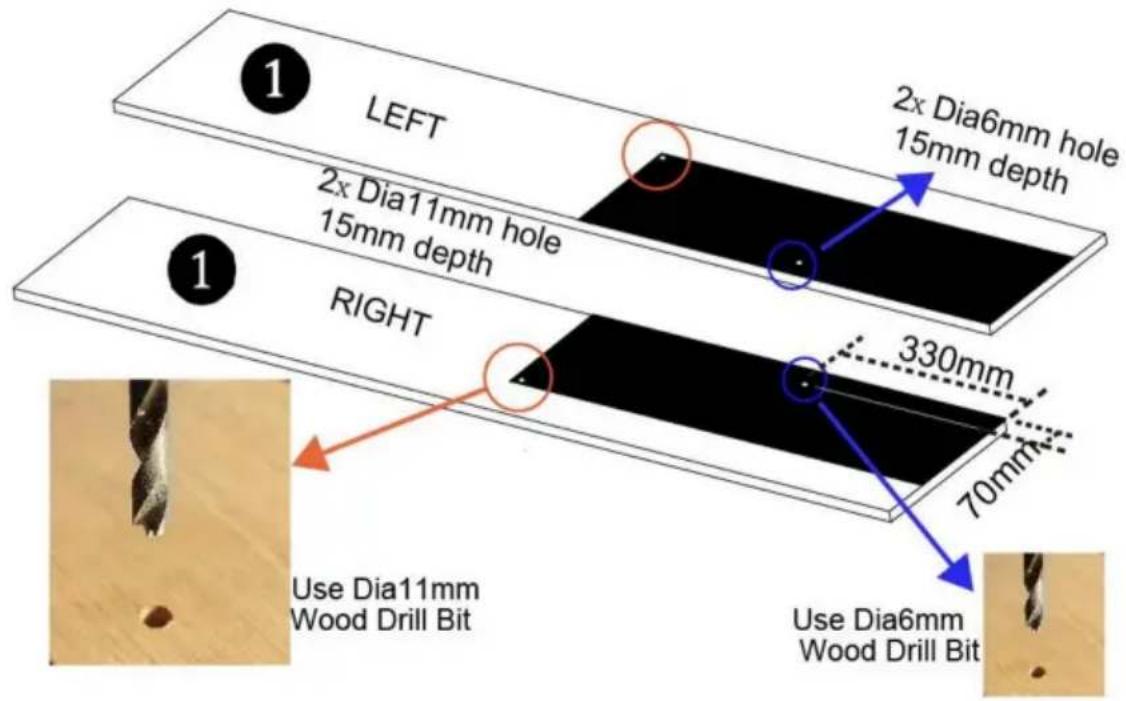

szablon do wierceń o wymiarach 710*294 mm na panelu bocznym i upewnij się, że krawędzie szablonu zrównają się z panelem bocznym, jak pokazano na rysunku.

Zaznacz okrągły otwór szablonu na panelu bocznym, następnie usuń szablon i wywierć otwór o średnicy 11 mm i otwór o średnicy 6 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Wykonaj szafkę za pomocą śrub i wodoodpornego kleju do drewna, upewnij się, że wymiary wewnętrzne są takie jak na zdjęciu, upewnij się, że szafka jest stabilna i bezpieczna.

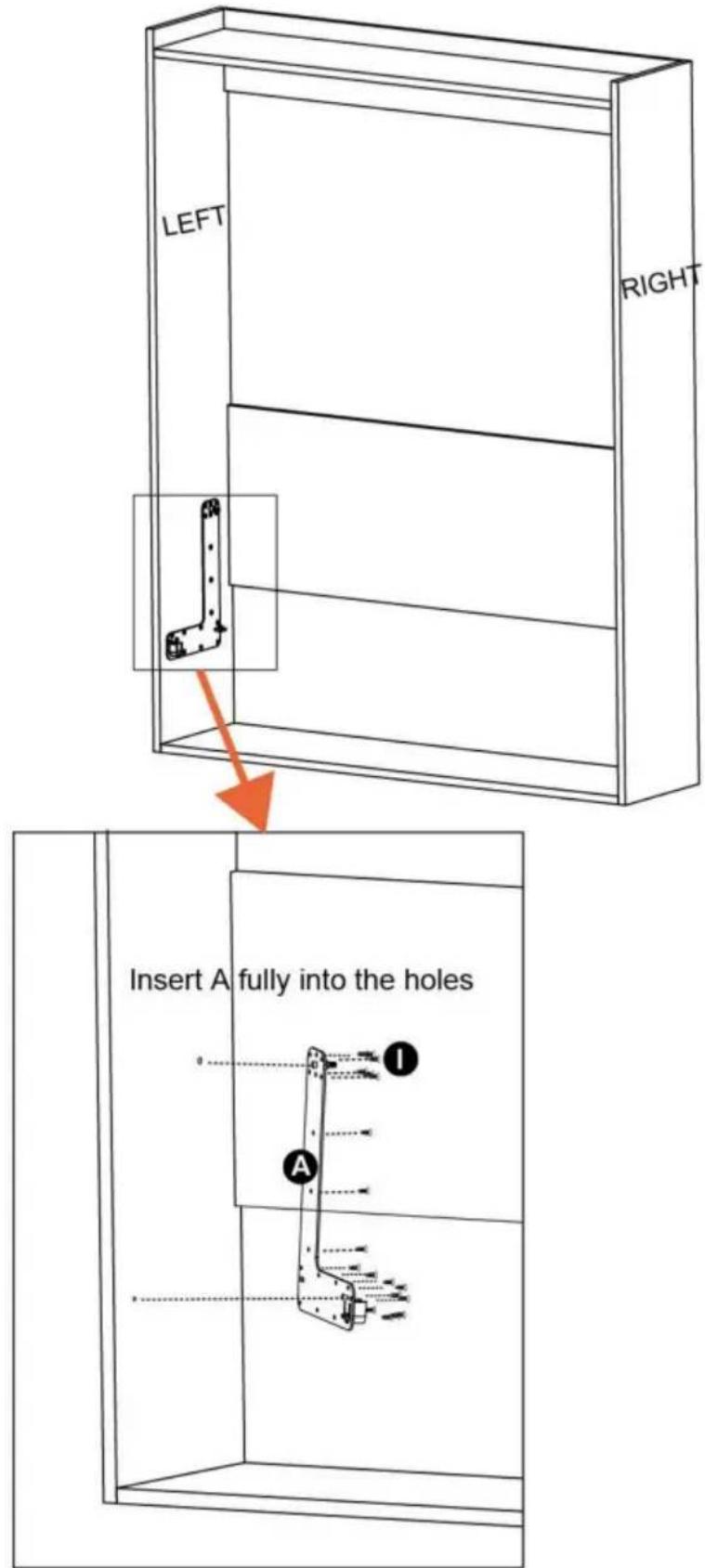

Wóż kołek wspornika bocznego A całkowicie w otwór o średnicy 11 mm i otwór o średnicy 6 mm, przymocuj element a do szafki za pomocą śrub I.

Powtórz powyższą instalację po drugiej stronie.

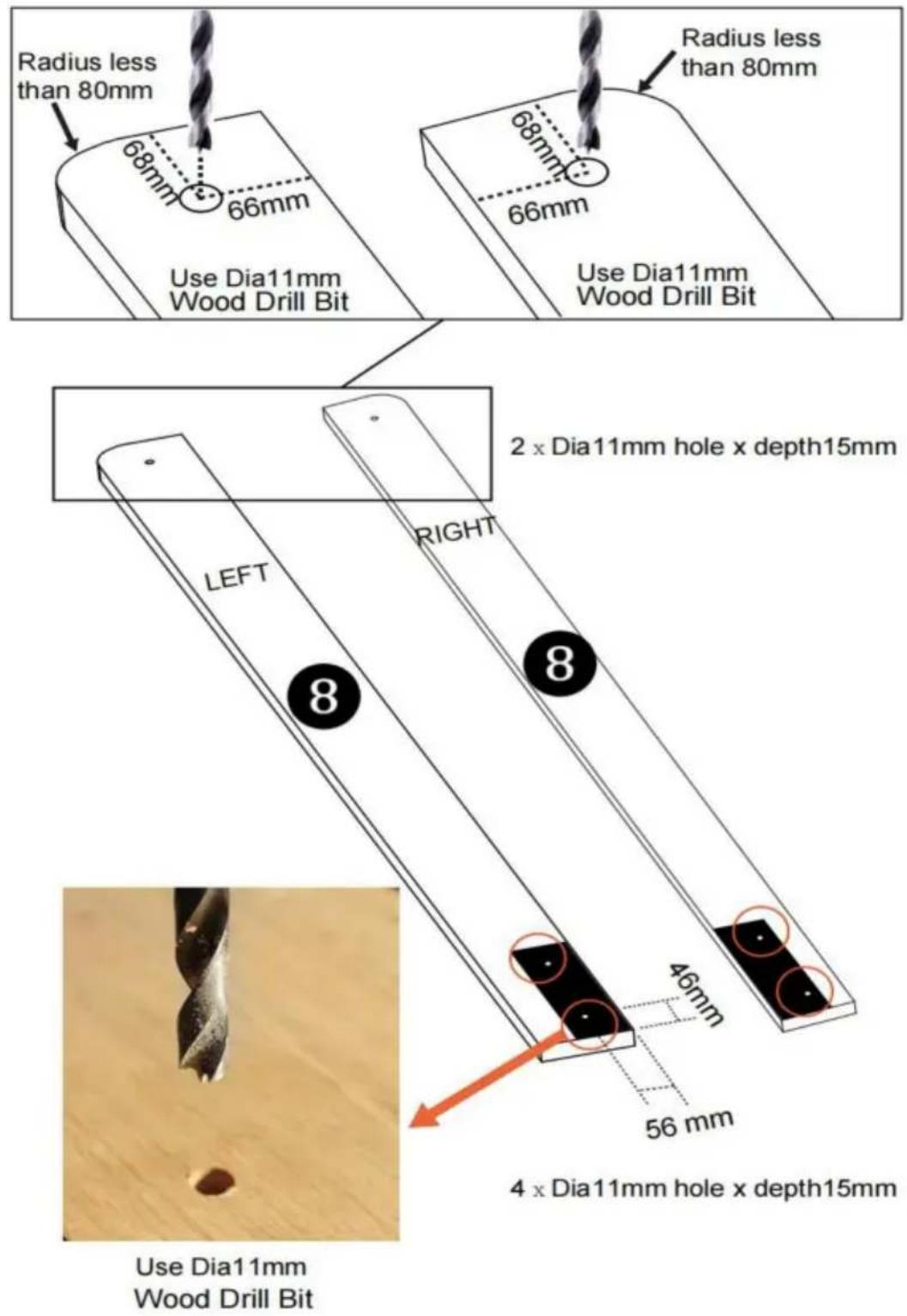

Krok 3: Umieść szablon do wiercenia 306*82mm na panelu 8 i upewnij się krawędzie szablonu są zlicowane z panelem, jak pokazano na rysunku.

Zaznacz okrągły otwór szablonu na panelu 8, a następnie usuń

szablon i wywierć otwór o średnicy 11 mm jak na zdjęciu, głębokość otworu wynosi 15 mm.

Zaznacz otwory do wiercenia zgodnie z wymiarami jak na rysunku

drugiej stronie panelu, następnie wywierć otwór o średnicy 11 mm, głębokość otworu wynosi 15 mm.

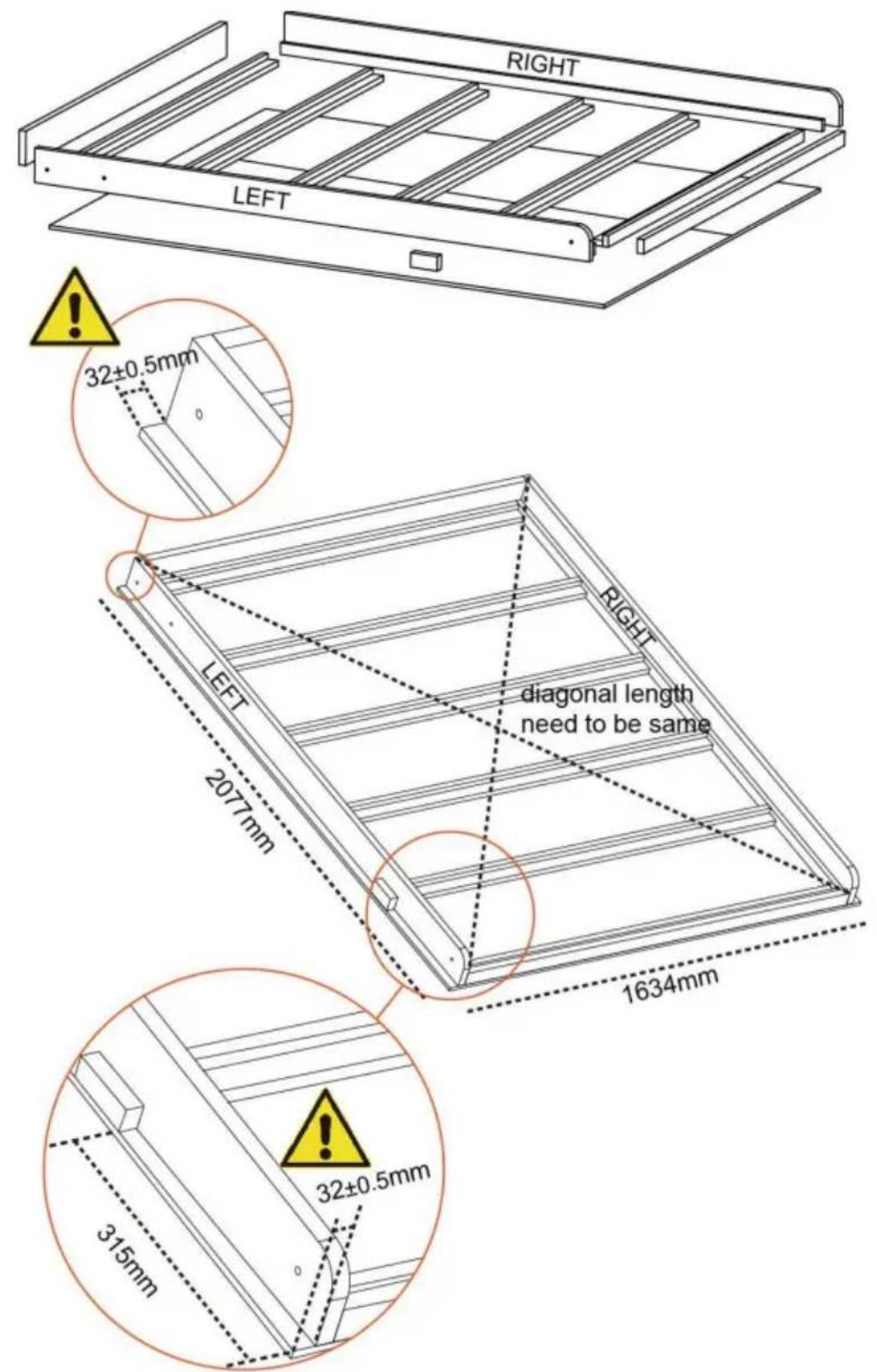

Wykonaj ramę łóżka za pomocą śrub i wodoodpornego kleju do drewna jak na zdjęciu.

Zapewnić wymiar od panelu fartucha do krawędzi panelu drzwi

mają 32 mm jak na zdjęciu.

Zachowaj długość przekątnej, ponieważ obraz jest taki sam.

Upewnij się, że szafka jest stabilna i bezpieczna.

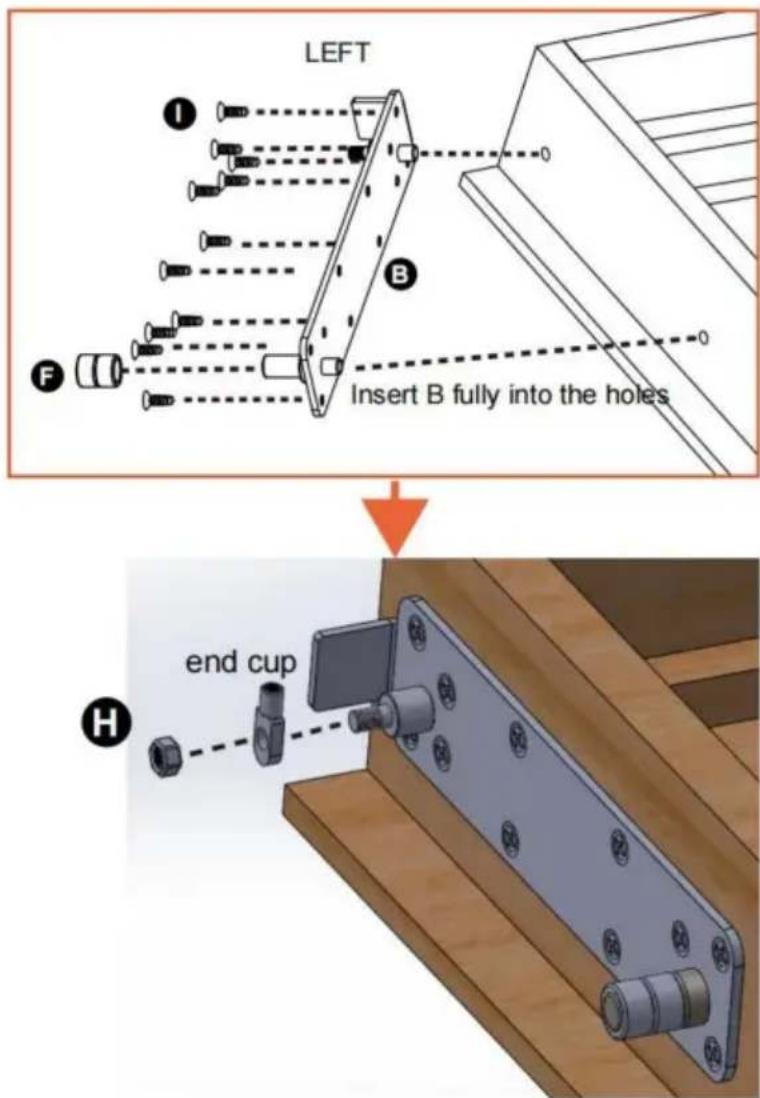

Włóż całkowicie sworzeń wspornika łączącego B do otworów o średnicy 11 mm, a następnie przymocuj B do ramy łóżka za pomocą śrub I.

Włóż 2 sztuki łożyska F do wspornika łączącego B, jak pokazano na zdjęciu.

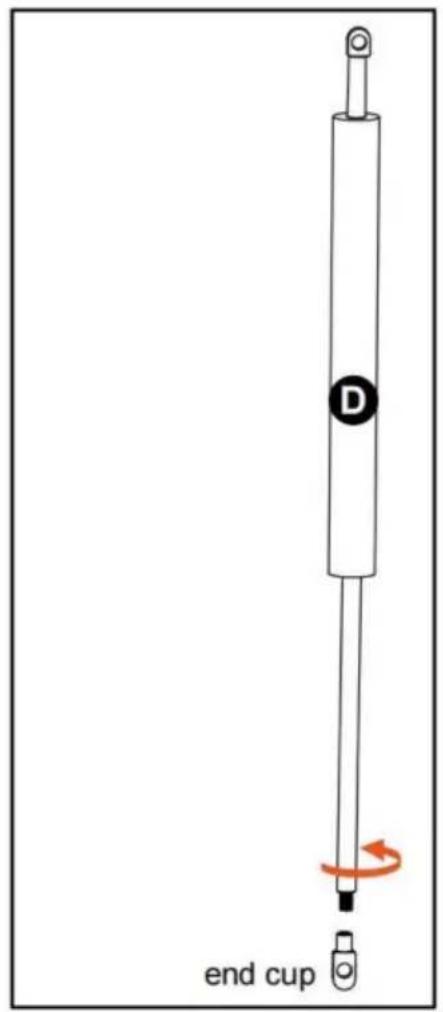

Wykręć zaślepkę sprężyny gazowej, jak pokazano na rysunku, następnie zamontuj ją w wsporniku łączącym B i przymocuj nakrętką H, jak pokazano na rysunku.

Włóż sworzeń nogi C całkowicie w otwory o średnicy 11 mm, a następnie przymocuj C do ramy łóżka za pomocą śrub I. Zachowaj odległość od środka do podłoża wynoszącą 310 mm, jak pokazano na rysunku.

Powtórz powyższą instalację po drugiej stronie.

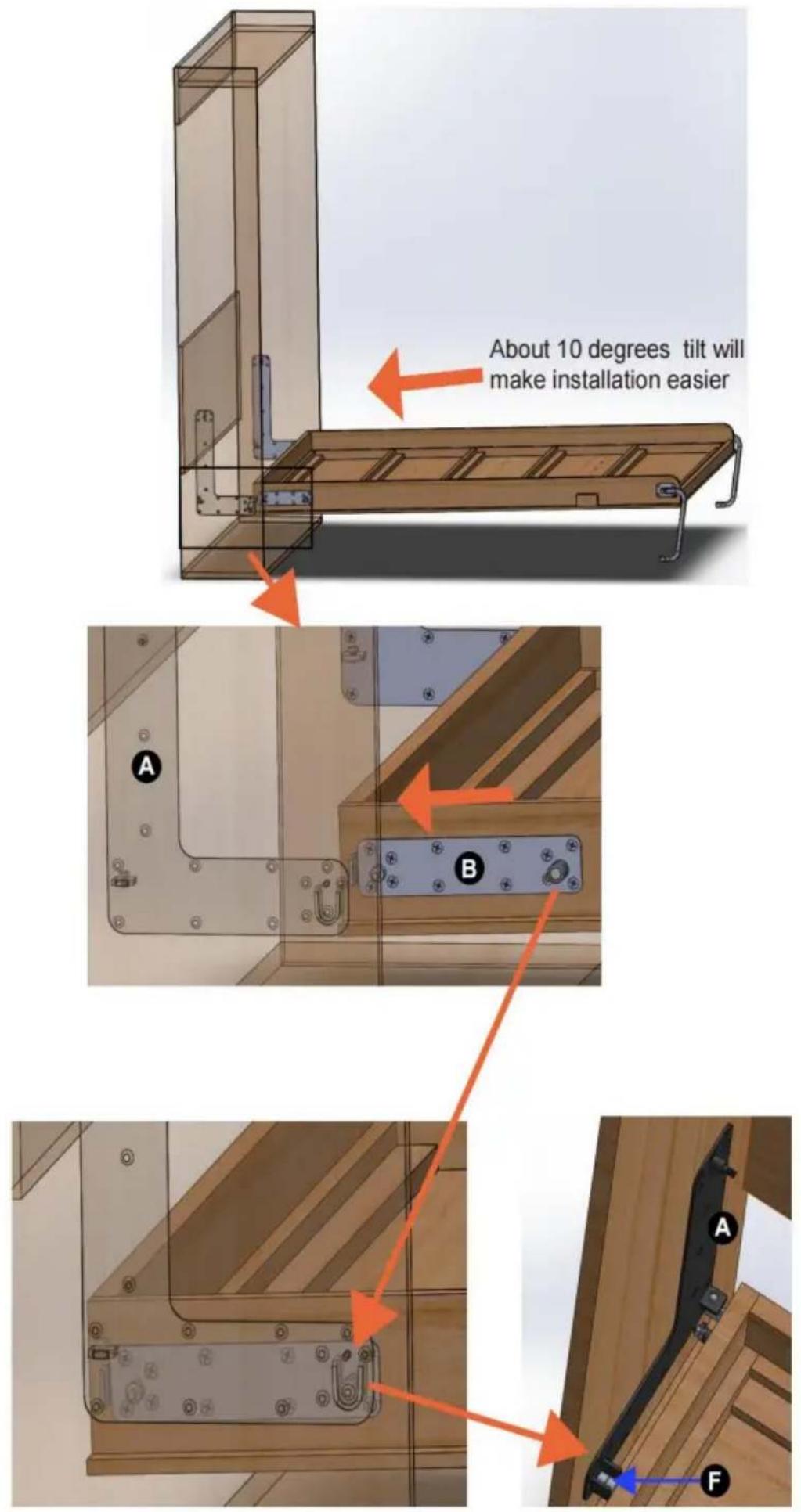

Włóż ramę łóżka pod niewielkim kątem do szafki, jak pokazano na zdjęciu. Umieść wspornik łączący B z łożyskiem F na wsporniku bocznym A, jak pokazano na rysunku. Zamontuj uchwyt do ramy łóżka.

Krok 7:

Najpierw przymocuj dwa paski materaca E do ramy łóżka za pomocą śruby J;

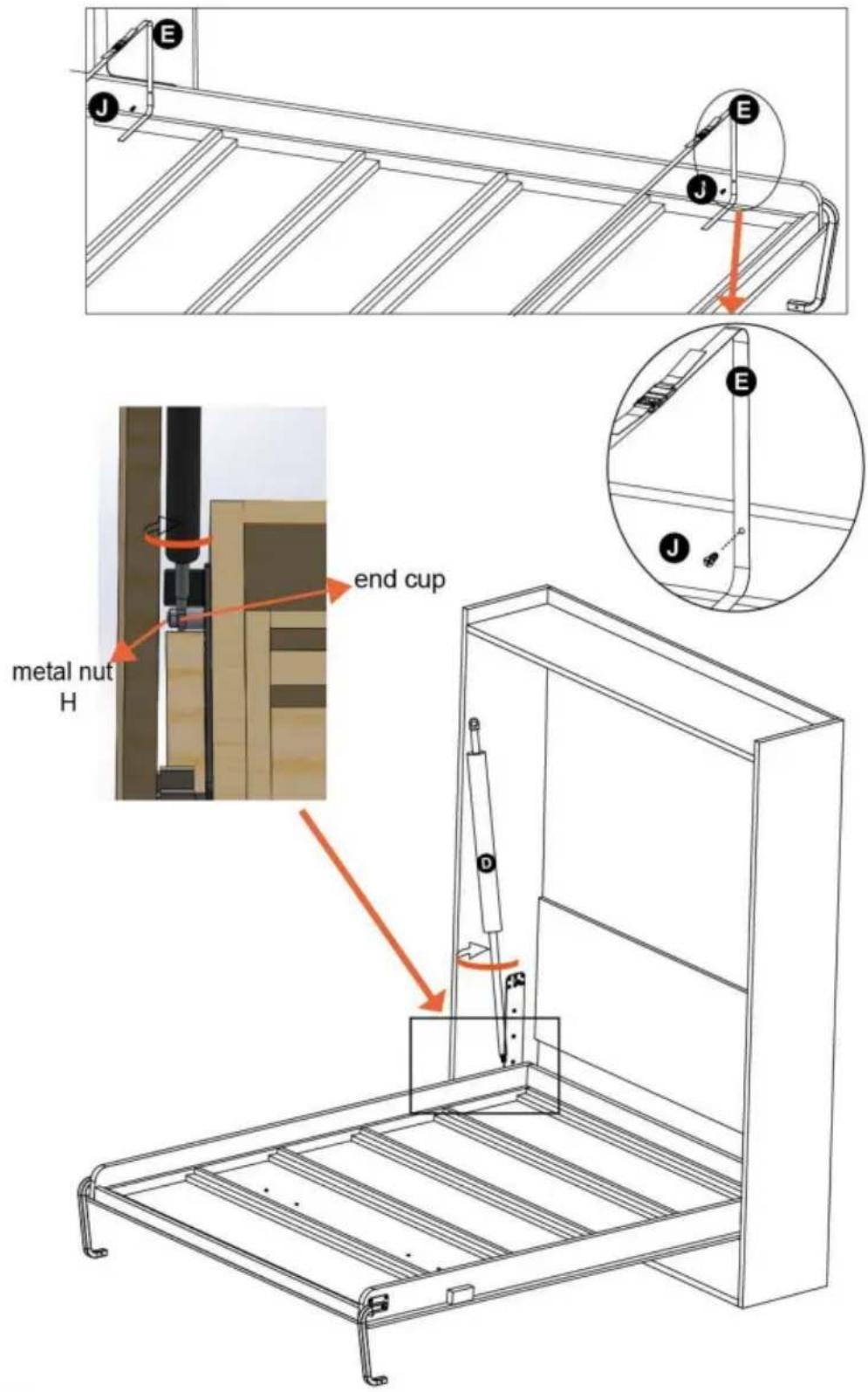

Następnie wkręć sprężynę gazową D w zaślepkę, jak pokazano na rysunku, dokręć sprężynę gazową za

pomocą zaślepki; Powtórz powyższy montaż z drugiej strony.

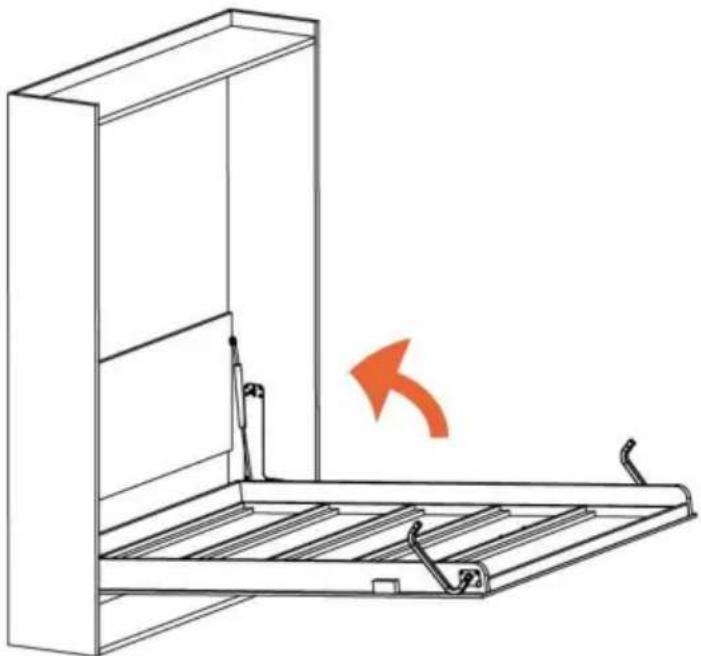

Zamknij ramę łóżka w szafce, jak pokazano na zdjęciu.

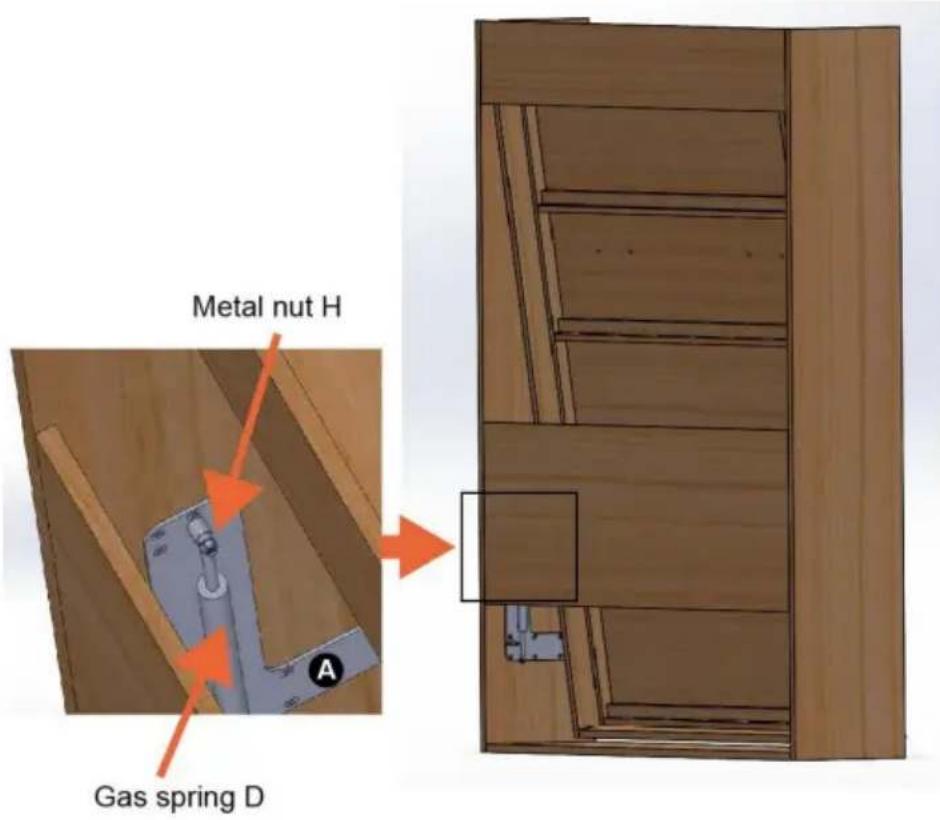

Zamontuj sprężynę gazową D do wspornika A z tyłu szafy i przymocuj ją metalową nakrętką H.

Powtórz powyższą instalację po drugiej stronie.

Krok 10:

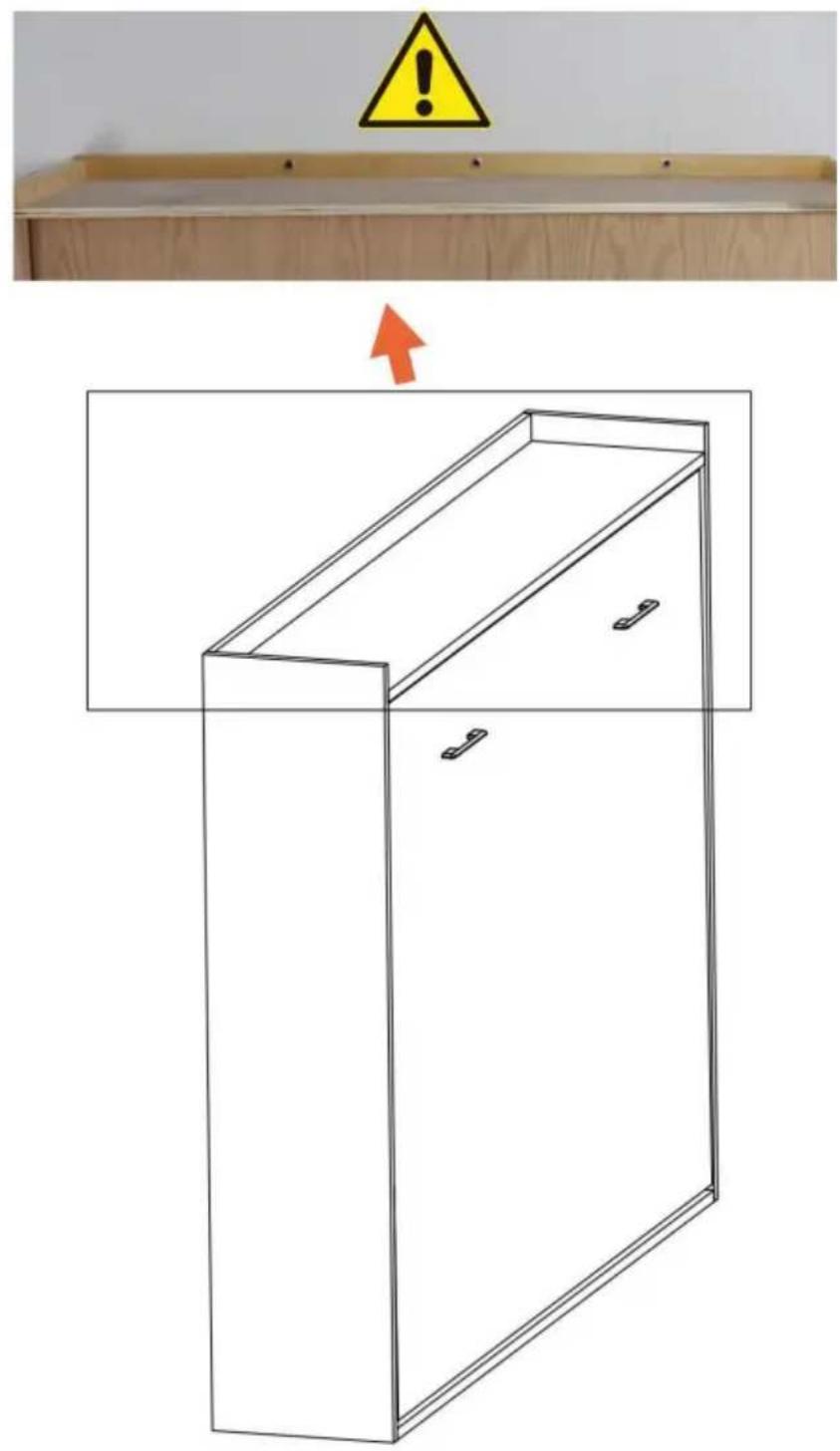

Przymocuj szafkę do litej ściany. Do szafki należy przymocować ścianę, zanim ją otworzysz.

Otwórz łóżko, załóż panel 13 na ramę łóżka.

Połóż materac na ramie łóżka i przymocuj za pomocą pasów E.

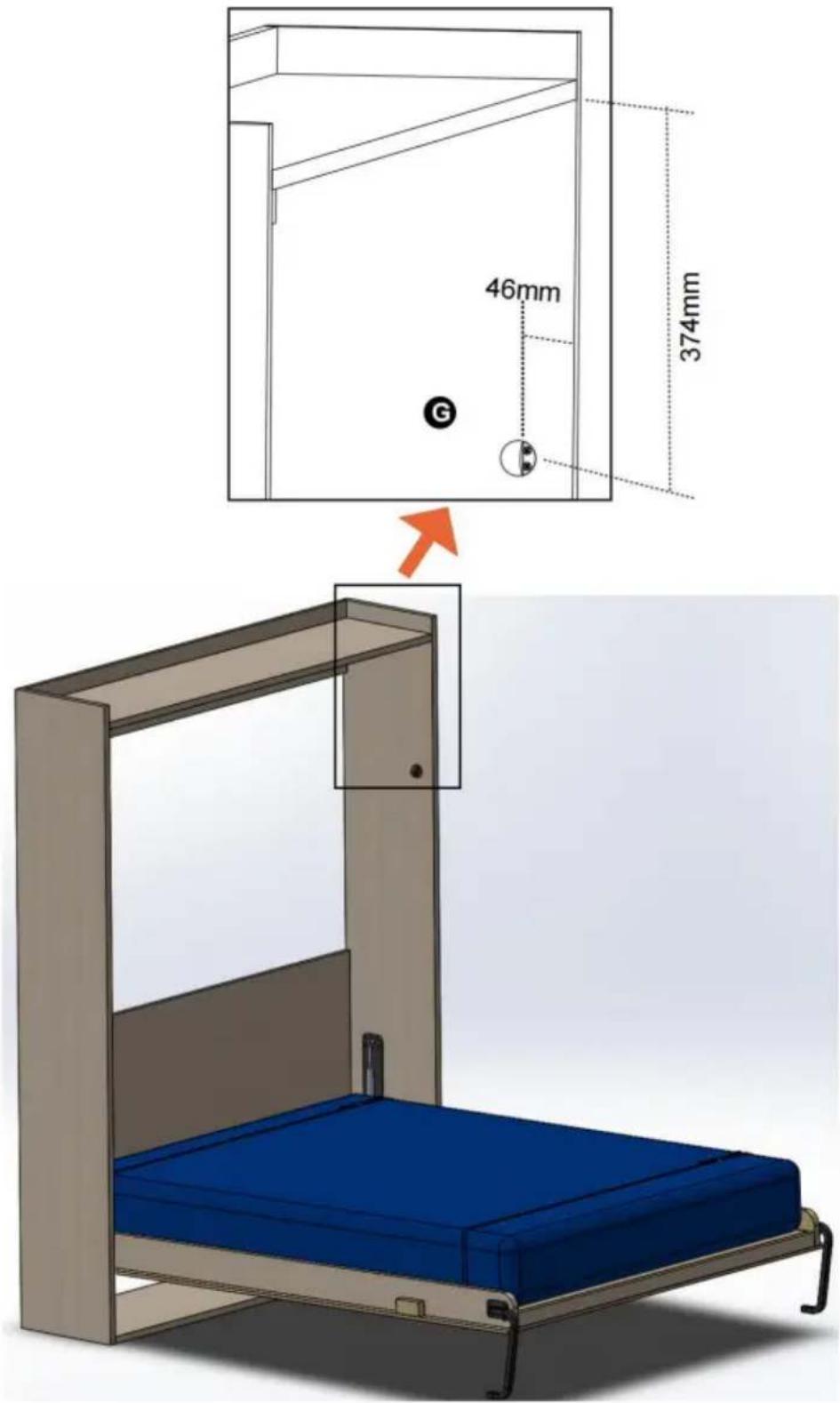

Zamontuj ogranicznik G do szafki za pomocą śrub J.

Powtórz powyższą instalację po drugiej stronie.
