Schrankbett-Set

MODELL:YFHVQN246

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankbett-Set

MODELL:YFHVQN246

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

Schrankbett-Bausatz.

Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten es nicht verwenden ohne Aufsicht.

1. Bitte installieren Sie das Murphy-Bett-Set vollständig, bevor Sie das Bett benutzen, da es sonst zu ernsthaften Verletzungen kommen kann.
2. Überprüfen Sie die Stabilität und Sicherheit des Kits in regelmäßigen Abständen und verwenden Sie sollte bei Schäden oder verdächtigen Problemen sofort gestoppt werden.
3. Kinder sollten das Set nicht alleine zum Ausbreiten oder Verstauen des Bettes verwenden, da sie sonst Schaden nehmen könnten.

Vielen Dank, dass Sie sich für dieses Schrankbett-Set entschieden haben.

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild in Die Bedienungsanleitung finden Sie am physischen Objekt.

PARAMETERLISTE

Modell	YFHVQN246
Angepasste Modelle	Queen-Vertikal
Matratzengröße	B×L: 60×80 Zoll (1520×2030 mm)
Matratzendicke	6-10 Zoll (152-254 mm)
Maximales Matratzengewicht	68 Pfund (31 kg)

ANWEISUNGEN

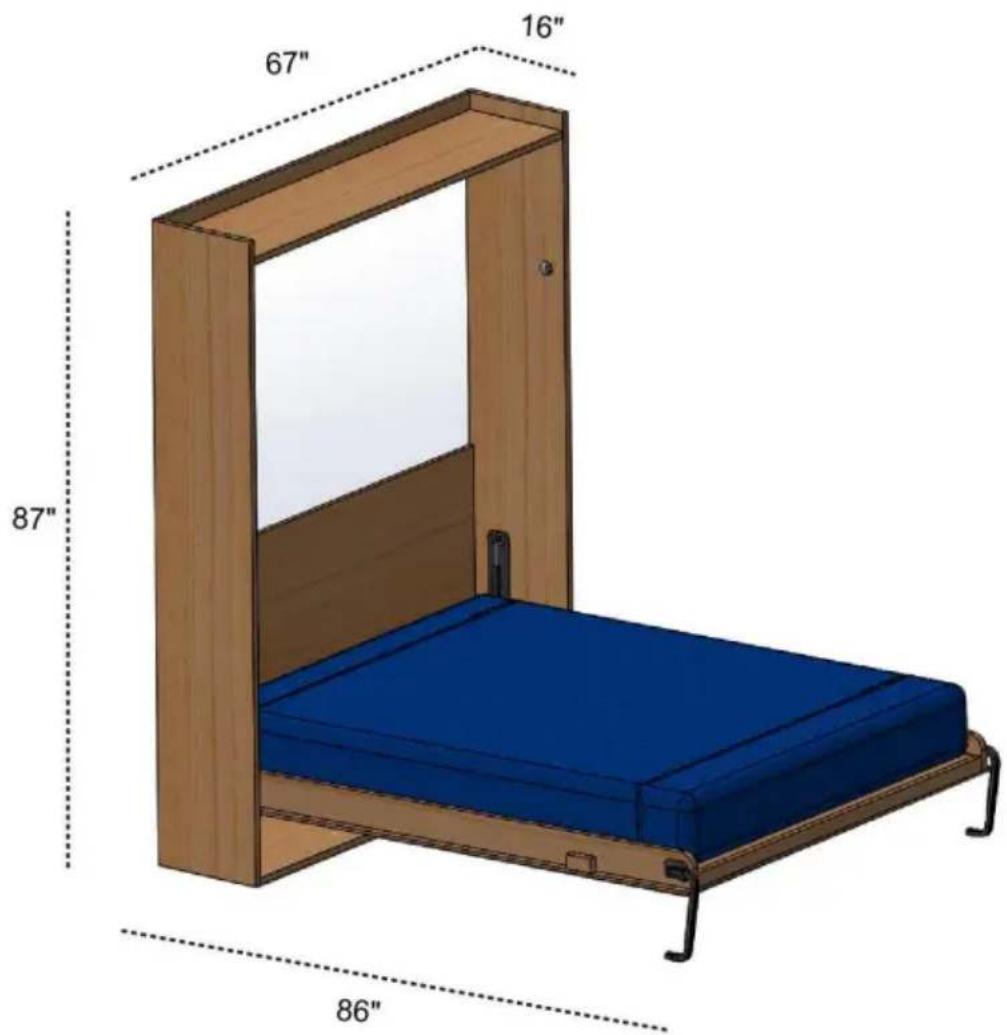

Murphy-Bett-Kit Eignung Queen-Vertical

Hinweis: Das Murphy-Bett-Set enthält kein Bett und keine Bettschränke, die

müssen vom Benutzer selbst ausgestattet werden.

Standard Queen Matratze

Maximalgewicht: 68 Pfund

Maximale Tiefe: 10ÿ

67" 16" 87" 86"

Maximale Gewichtskapazität: 900 Pfund

1. Allgemeine Beschreibung

Verwenden

Das Schrankbettsystem ermöglicht es, die Bettfeder aus ihrer vertikalen Position zu bringen. Im Schrank in horizontaler Position positionieren und ganz schnell und einfach mit geringem ^In Kraftaufwand als Bett verwenden.

Vor der Benutzung des Schrankbetts muss sich der Benutzer von seinem guten Zustand überzeugen und den guten Zustand des Zubehörs.

Vor der Benutzung des Schrankbettes muss der Benutzer sicherstellen, dass auf dem Als Liegefläche sind lediglich die Matratze und die Bettwäsche vorhanden.

2. Sicherheit

Sicherheitsnorm

Die Einhaltung der Sicherheitsnormen stellt den Benutzer in Bezug auf die Arbeit produktiv, ohne Gefahr zu laufen, sich selbst oder andere zu schädigen.

Es ist verboten, das Produkt ohne Matratze auf dem

Bettfederoberfläche.

Es ist verboten, das Bett für einen anderen Zweck zu verwenden als den zuvor im Abschnitt VERWENDUNG beschrieben.

Eine unsachgemäße Installation oder eine nicht von Fachhandwerkern durchgeführte kann zu Ablösungen, Brüchen oder Funktionsstörungen führen und

Personen, Sachen oder Tiere. Alle gegebenen Anweisungen müssen genau befolgt werden beobachtet.

Vor der Inbetriebnahme des Produkts müssen sich die Benutzer über dessen Funktionen im Klaren sein und seine technischen Eigenschaften, lernen Sie durch eine genaue und vollständige Lektüre dieser Bedienungsanleitung.

Manipulationen oder der Austausch von Bettteilen sind nicht zulässig.

Die Verwendung von Zubehör oder Ersatzteilen, die nicht von uns empfohlen werden,

durch den Lieferanten, stellen eine unsachgemäße und gefährliche Verwendung des Produktes dar.

Es ist strengstens verboten, Sicherheitsvorrichtungen und Schutzvorrichtungen zu entfernen

(Etiketten) am Gerät; überprüfen Sie regelmäßig die zufällige Position auf dem

Mechanismus von Decken oder anderen. Bevor Sie mit der Wartung beginnen, reparieren

Arbeiten oder Reinigung muss der Bediener alle technischen

Informationen in diesem Handbuch. Alle Wartungs- und Reparaturarbeiten müssen

nur von qualifiziertem Personal durchgeführt werden.

WARNUNG !!!

Stellen Sie das Produkt niemals in die Nähe von Wärmequellen. Positionieren und verriegeln Sie das Bett Das System muss frei von Objekten gehalten werden, die seine Bewegung behindern könnten.

Die in dieser Anleitung enthaltenen Anweisungen und Vorschriften müssen stets beachtet werden. mal.

Schlagen Sie vor, die folgenden Materialien für Holzschränke und Bettrahmen zu verwend

Technische Eigenschaften

Kabinett
Nummer	Material	Abmessungen	IQTY	Wichtig
1	1 Zoll Sperrholz 2212*406*25 mm 2			InternDimensionen vonKabinett:1654*388*2102mm
2	1-Zoll-Sperrholz 1654 * 388 * 25 mm	1
3	1-Zoll-Sperrholz 1654 * 406 * 25 mm	1
4	3/4 ZollSperrholz	1654 x 550 x 18 mm 1
5	3/4 ZollSperrholz	1654 x 250 x 18 mm 1
Bettrahmen
Nummer	Material	Abmessungen	IQTY	Wichtig
6	3/4 Zoll Holz	40*20*1480 mm 12		Gewicht des Bettrahmens : 62 kg (136,4 Pfund)Dimensionen von Bettrahmen : 2077*1634*132 mm
7	3/4 Zoll Holz	40*20*2027 mm 2
8	1 Zoll Sperrholz	2077*120*25 mm 2
9	1 Zoll Sperrholz	1520*50*25 mm 1
10	1-1/2 Zoll Holz	32 x 32 x 100 mm	1
11	1/2 Zoll Sperrholz	2077*1634*12 mm 1
12	1 Zoll Sperrholz	1520*120*25 mm 1
13	3/8 Zoll Sperrholz	2022*1516*9 mm 1
Nummer Material	Abmessungen	IQTY	Wichtig
14	Matratze	1520*2030*(152-254) mm(60*80*(6-10)Zoll)	1	Gewicht von Matratze:31 kg (68 Pfund)
Gesamtgewicht von Bettrahmen und MatratzeMUSS SEIN:				92-95 kg(202 Pfund – 209 Pfund)

Sicherheits- und Pflegehinweise

- Überprüfen Sie, ob Sie alle auf der folgenden Seite aufgeführten Komponenten und Werkzeuge haben Seiten.

Alle Armaturen aus den Plastiktüten entnehmen und in ihre

- Halten

Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten Erstickungsgefahr bei

Verschlucken. • Stellen Sie sicher, dass Sie genügend Platz haben, um die Teile auszubreiten, bevor Sie beginnen.
- Stellen Sie sich während der Montage nicht auf das Produkt und belasten Sie es nicht, da dies zu Verletzungen führen kann. Schäden verursachen.
- Montieren Sie das Objekt so nah an seinem endgültigen Standort (im selben Raum) wie möglichst.

Bauen Sie das Gerät auf einer weichen, ebenen Fläche zusammen, um Schäden am Gerät oder am Boden zu vermeiden. • Teile der Montage lassen sich mit 2 Personen leichter durchführen.

- Um die Wahrscheinlichkeit einer Beschädigung Ihres Produkts zu verringern, Stellen Sie sicher, dass Ihre Bohrmaschine auf eine niedrige Drehmomenteinstellung eingestellt ist.

Installieren Sie die erforderlichen Tools

			13mm offenMaulschlüssel
	Schrauben Antriebsbits	Holzbohrer HolzbohrerEr ist 6 mm groß Durchmesser 11 mm
Horizontales Anpassungswerkzeug

Liste der Bausatzteile

Hinweis: Die unten angegebenen Mengen sind die richtigen Mengen, um die Baugruppe fertigzustellen. In einigen Fällen werden möglicherweise mehr Armaturen geliefert, als benötigt werden

A: Seitenhalterung x 2 Stück

B: Verbindungshalterung x 2 Stück

C: Beine x 2 Stück

D:YFGS5001100 x2 Stück	E: Matratzengurt x 2 Stück	F: Lager x 4 Stück
G: Stopper x 2 Stück	H: Metallmutter M8x 4 Stück	SchraubenI:M5x20mmx72 Stück
J: Schraube M4x20mmx8Stk	Bohrschablone:710*294mm	Bohrschablone:306*82mm

Konstruktionsanleitung

Schritt 1: Bauen Sie den

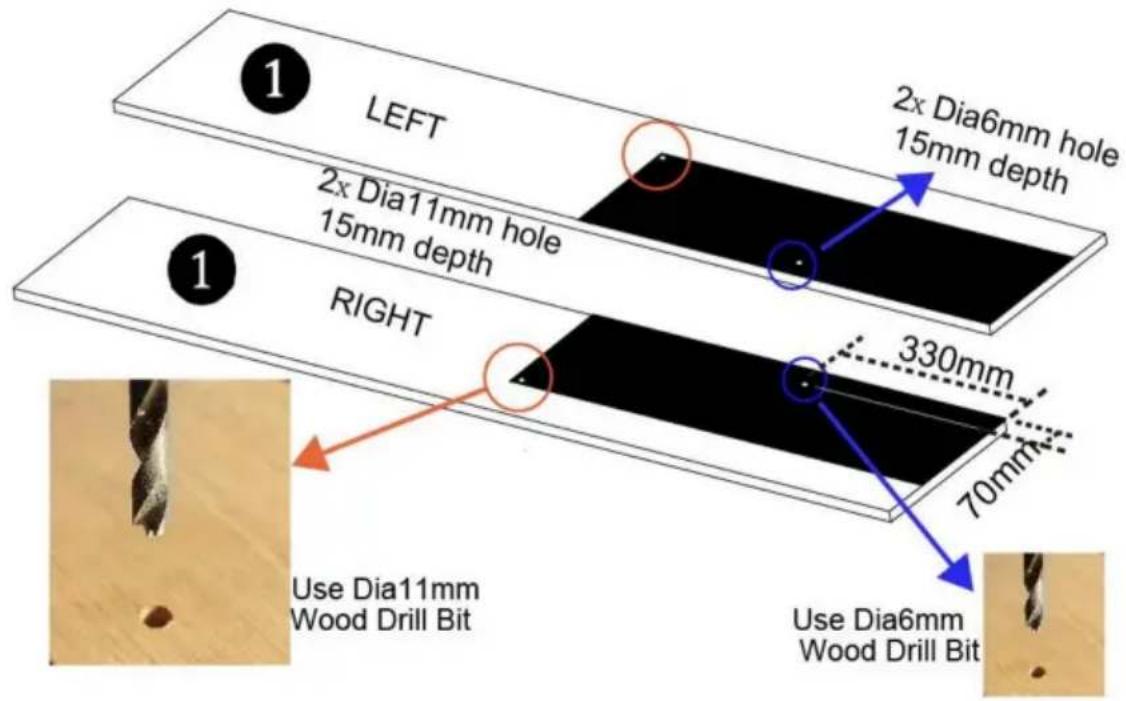

Schrank. Legen Sie die Bohrschablone 710 x 294 mm auf die Seitenwand und stellen Sie sicher, dass die Kanten der Schablone bündig mit der Seitenwand abschließen (siehe Abbildung).

Markieren Sie das runde Loch der Schablone auf der Seitenwand, entfernen Sie dann die Schablone und bohren Sie ein Loch mit 11 mm Durchmesser und 6 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

Bauen Sie den Schrank mit Schrauben und wasserfestem Holzleim an. Achten Sie auf die Innenmaße wie auf dem Bild und stellen Sie sicher, dass der Schrank stabil und sicher ist.

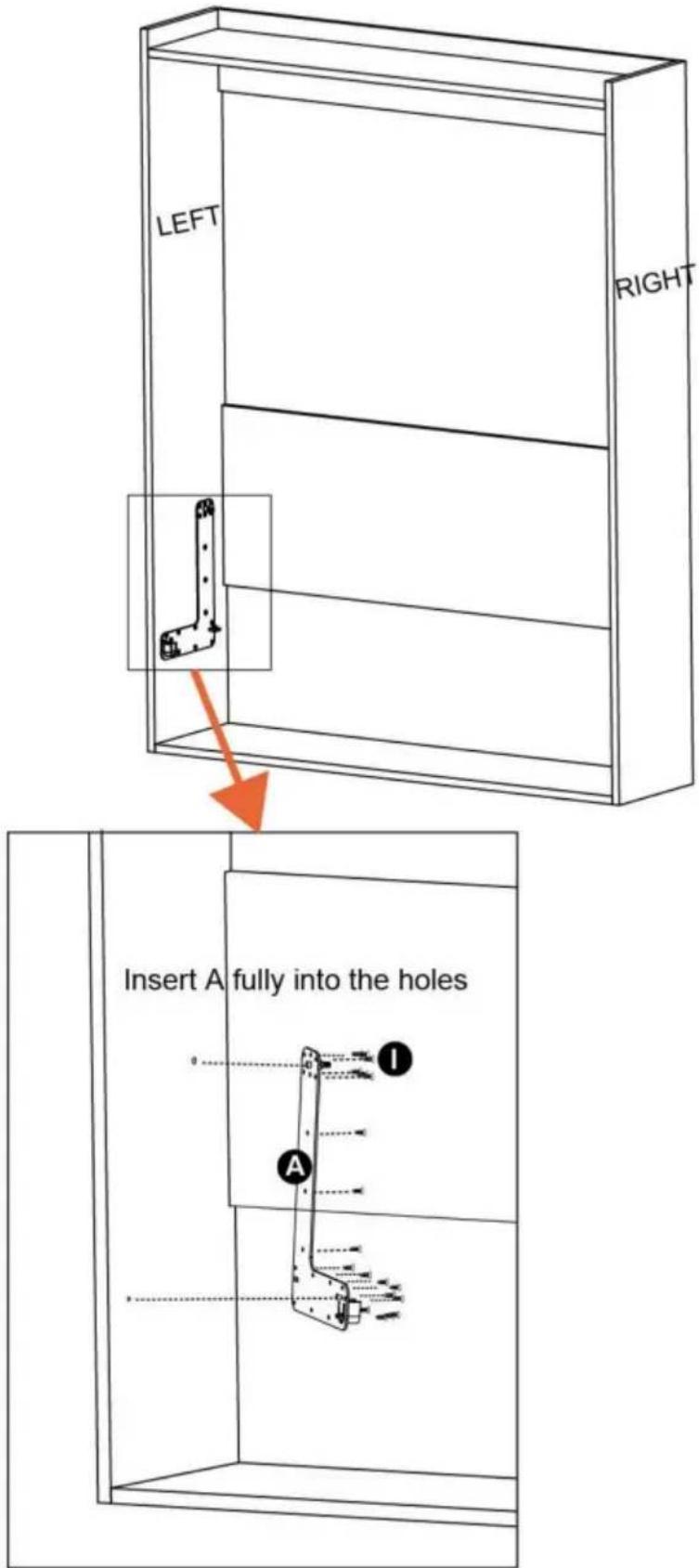

Stecken Sie den Stift an der Seitenhalterung A vollständig in die Löcher mit 11 mm Durchmesser und 6 mm Durchmesser und befestigen Sie A mit den Schrauben I am Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.

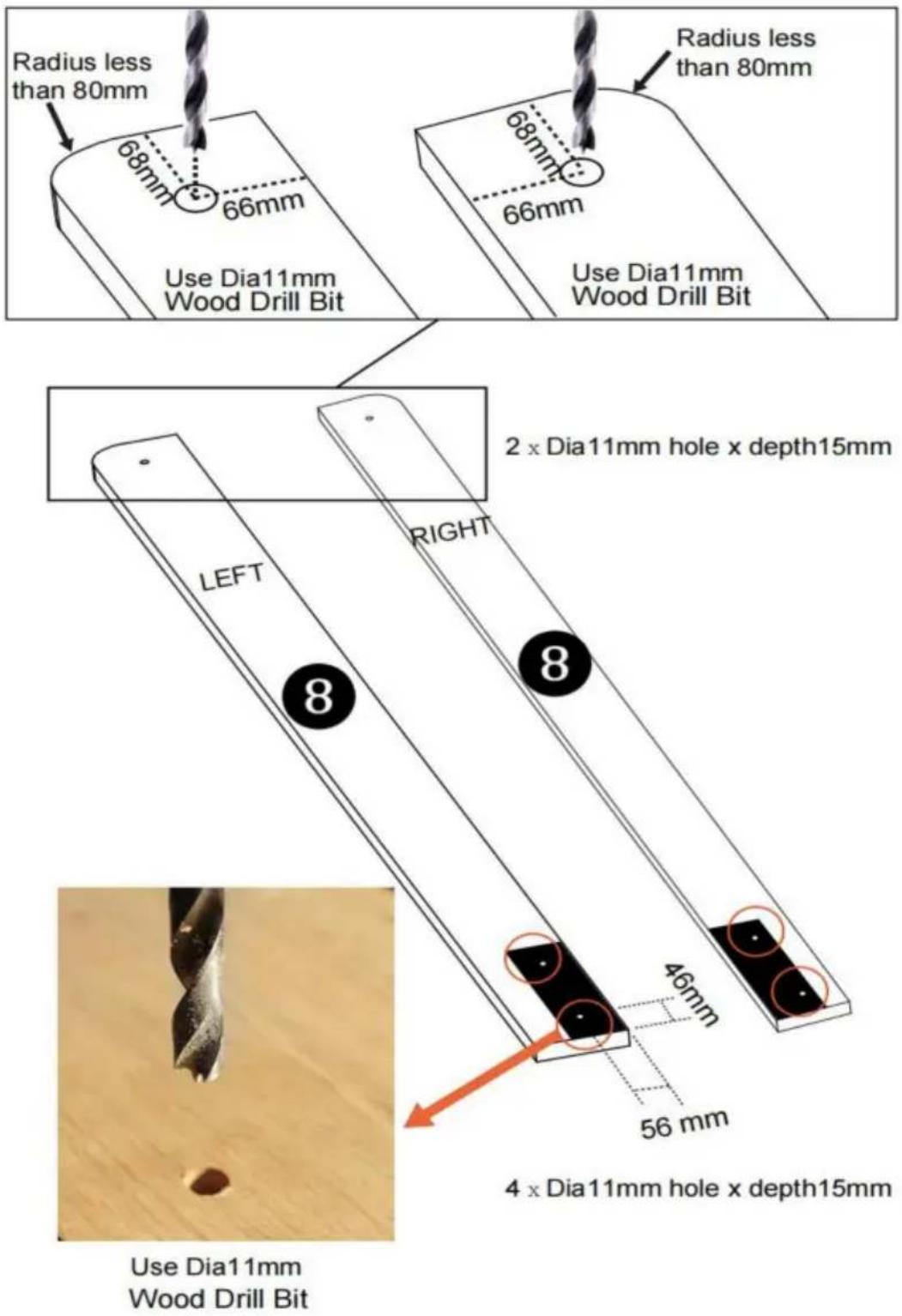

Schritt 3: Legen Sie die Bohrschablone von 306*82mm auf das Panel 8 und stellen Sie sicher

Die Kanten der Schablone sind bündig mit der Platte, wie auf dem Bild.

Markieren Sie das runde Loch der Schablone auf der Platte 8, entfernen Sie dann die

Schablone und bohren Sie ein Loch mit 11 mm Durchmesser wie auf dem Bild, die Lochtiefe beträgt 15 mm.

Markieren Sie die Bohrlöcher entsprechend den Abmessungen wie im Bild auf

Bohren Sie auf der anderen Seite der Platte ein Loch mit 11 mm Durchmesser und einer Lochtiefe von 15 mm.

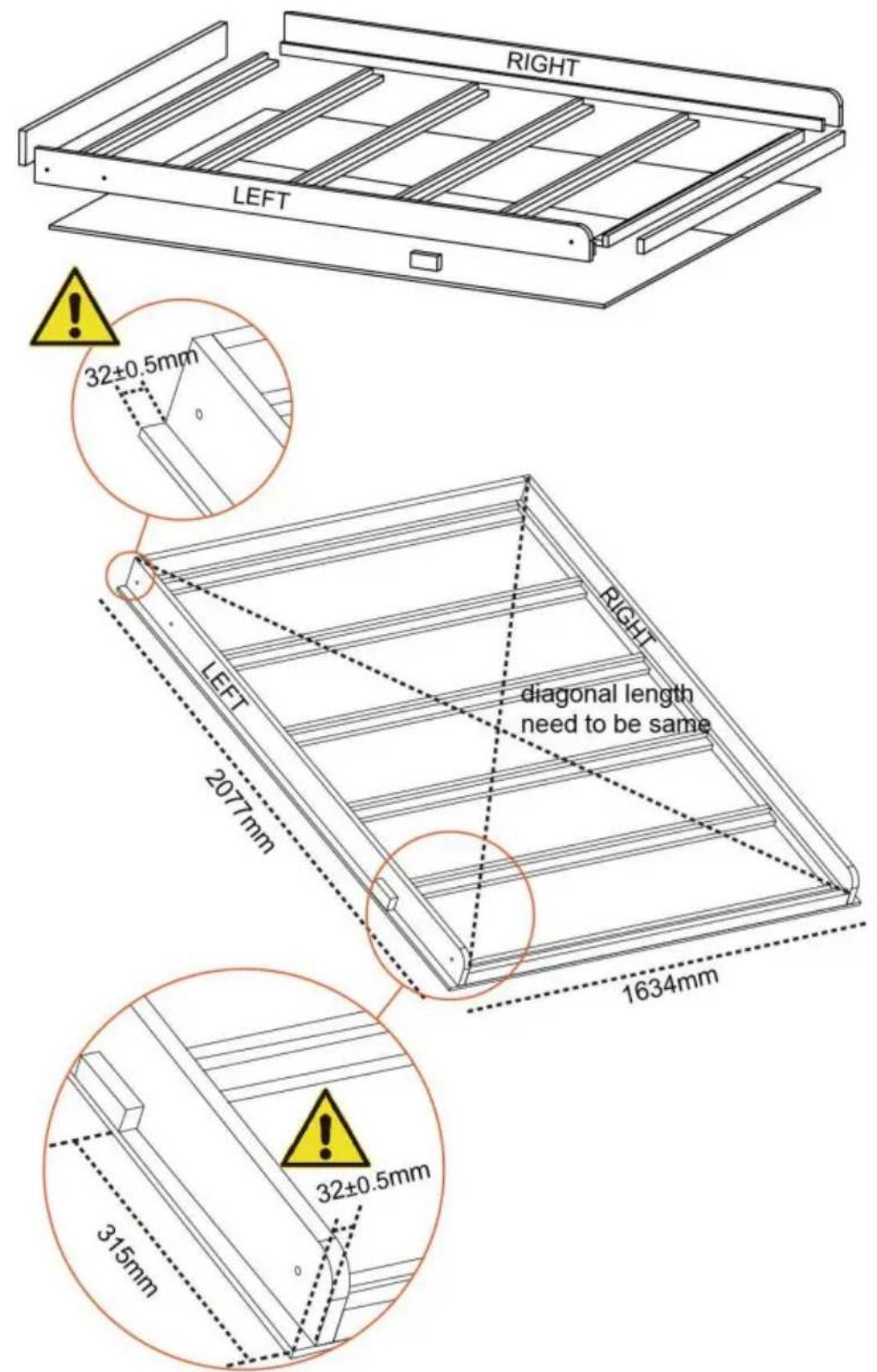

Bauen Sie den Bettrahmen mit Schrauben und wasserfestem Holzleim wie abgebildet.

Achten Sie auf die Abmessung von der Schürzenplatte bis zur Kante der Türplatte sind 32 mm wie auf dem Bild.

Behalten Sie die Diagonallänge bei, sie ist wie im Bild.

Stellen Sie sicher, dass der Schrank stabil und sicher ist.

Schritt 5:

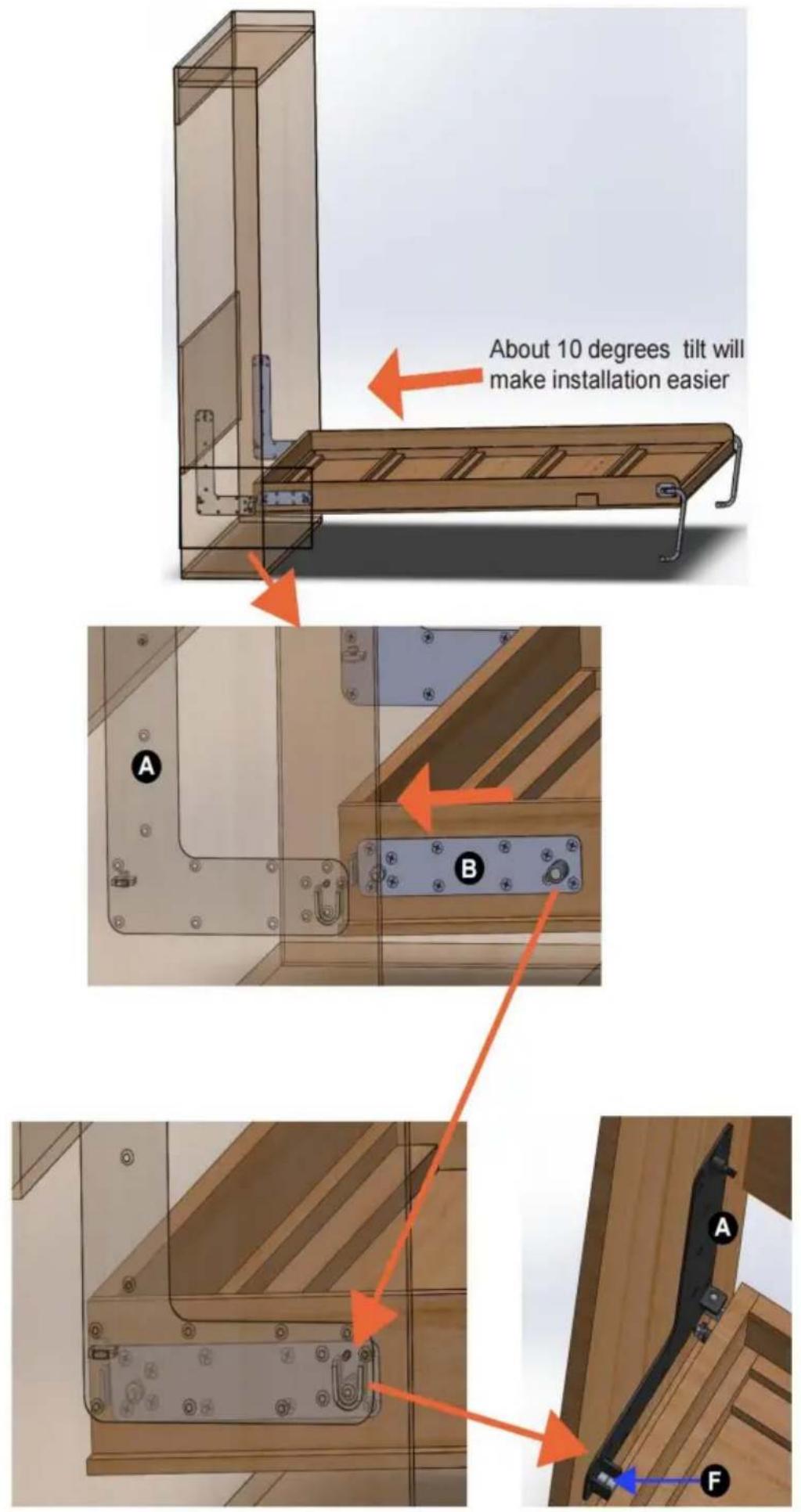

Stecken Sie den Stift an der Verbindungshalterung B vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie B anschließend mit den Schrauben I am Bettrahmen.

Setzen Sie 2 Lager F in die Verbindungshalterung B ein, wie in der Abbildung dargestellt.

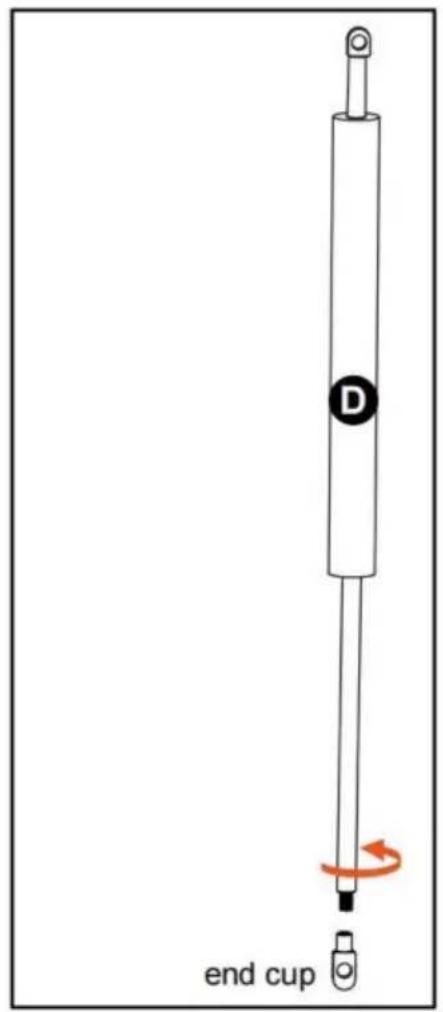

Drehen Sie die Endkappe der Gasfeder wie abgebildet nach außen, montieren Sie sie dann an der Verbindungshalterung B und befestigen Sie sie wie abgebildet mit der Mutter H.

Stecken Sie den Stift am Bein C vollständig in die Löcher mit 11 mm Durchmesser und befestigen Sie C dann mit den Schrauben I am Bettrahmen. Achten Sie darauf, dass der Abstand von der Mitte zum Boden 310 mm beträgt, wie auf dem Bild.

Wiederholen Sie die obige Installation auf der anderen Seite.

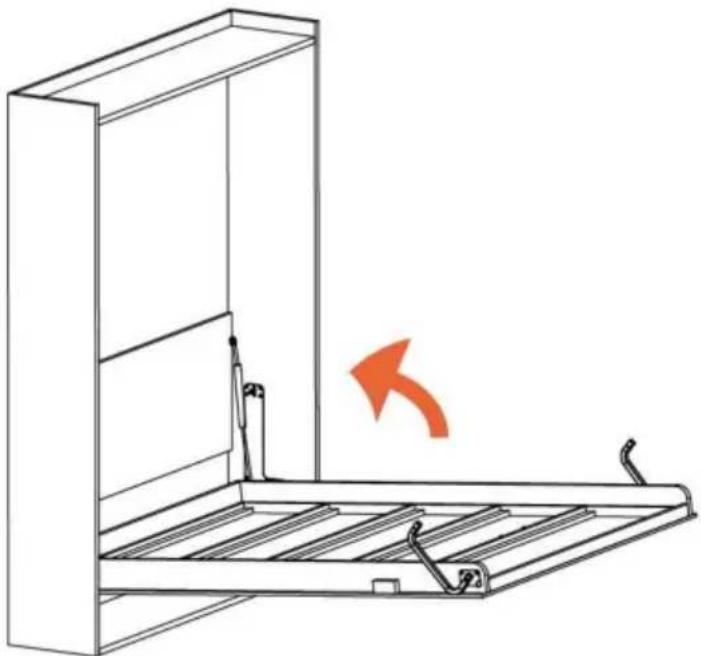

Setzen Sie den Bettrahmen mit einem kleinen Winkel zum Schrank ein, wie auf dem Bild. Setzen Sie die Verbindungshalterung B mit Lager F auf die Seitenhalterung A, wie in der Abbildung dargestellt. Befestigen Sie den Griff am Bettrahmen.

Schritt

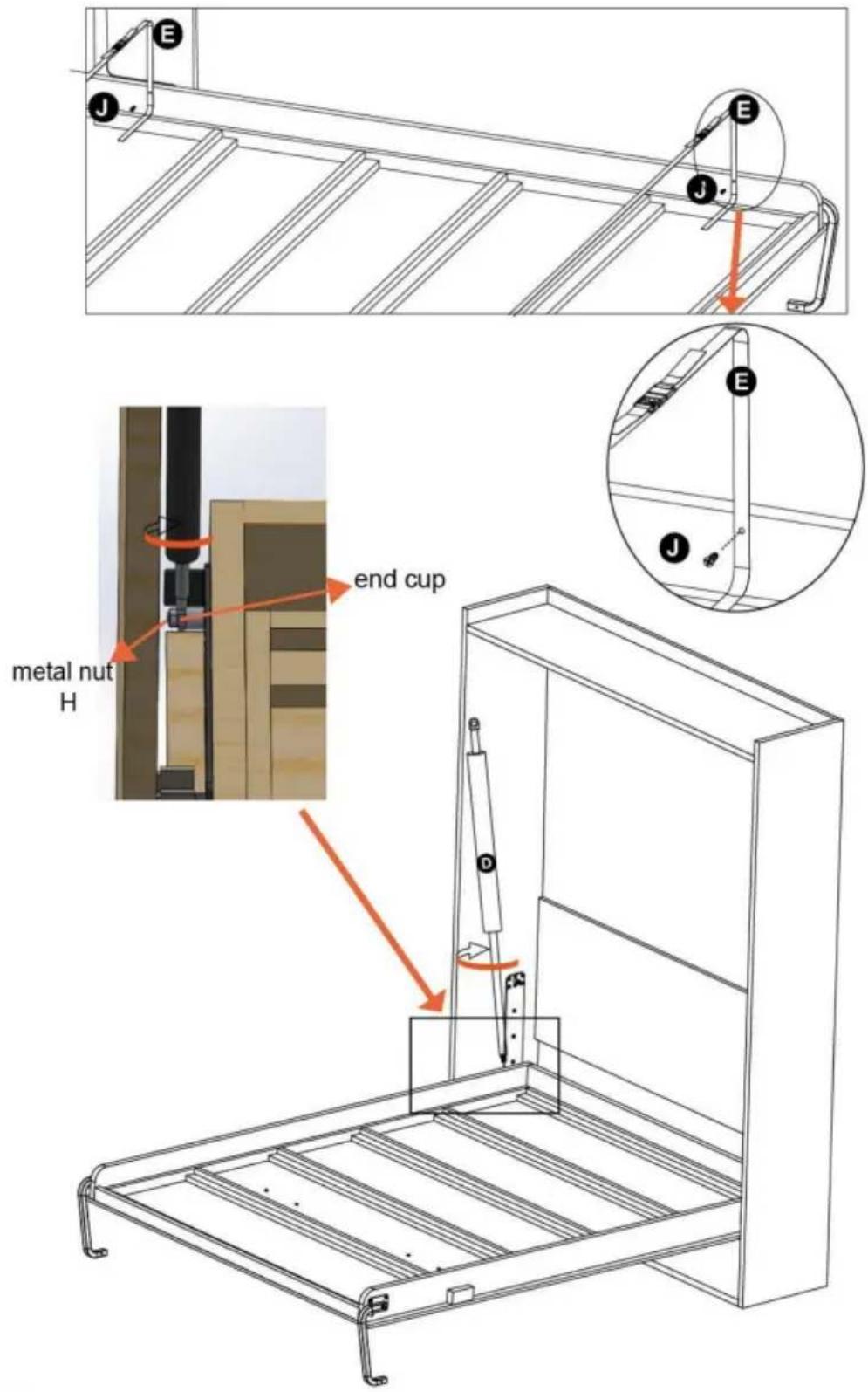

7: Befestigen Sie zuerst die beiden Matratzengurte E mit einer Schraube J am

Bettrahmen. Drehen Sie dann die Gasfeder D wie abgebildet in die Endkappe und ziehen Sie die Gasfeder mit der

Endkappe fest. Wiederholen Sie die obige Installation auf der anderen Seite.

Schließen Sie den Bettrahmen wie abgebildet in den Schrank.

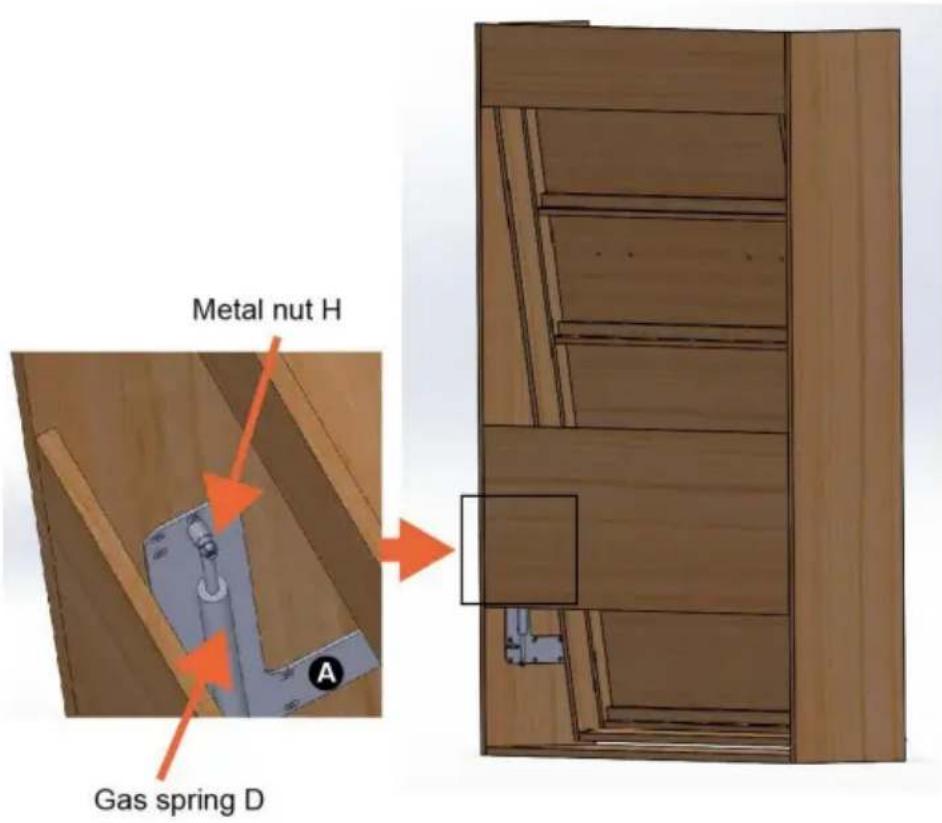

Installieren Sie die Gasfeder D an der Halterung A auf der Rückseite des Schranks und befestigen Sie sie mit der Metallmutter H.

Wiederholen Sie die obige Installation auf der anderen Seite.

Metal nut H Gas spring D

Schritt 10:

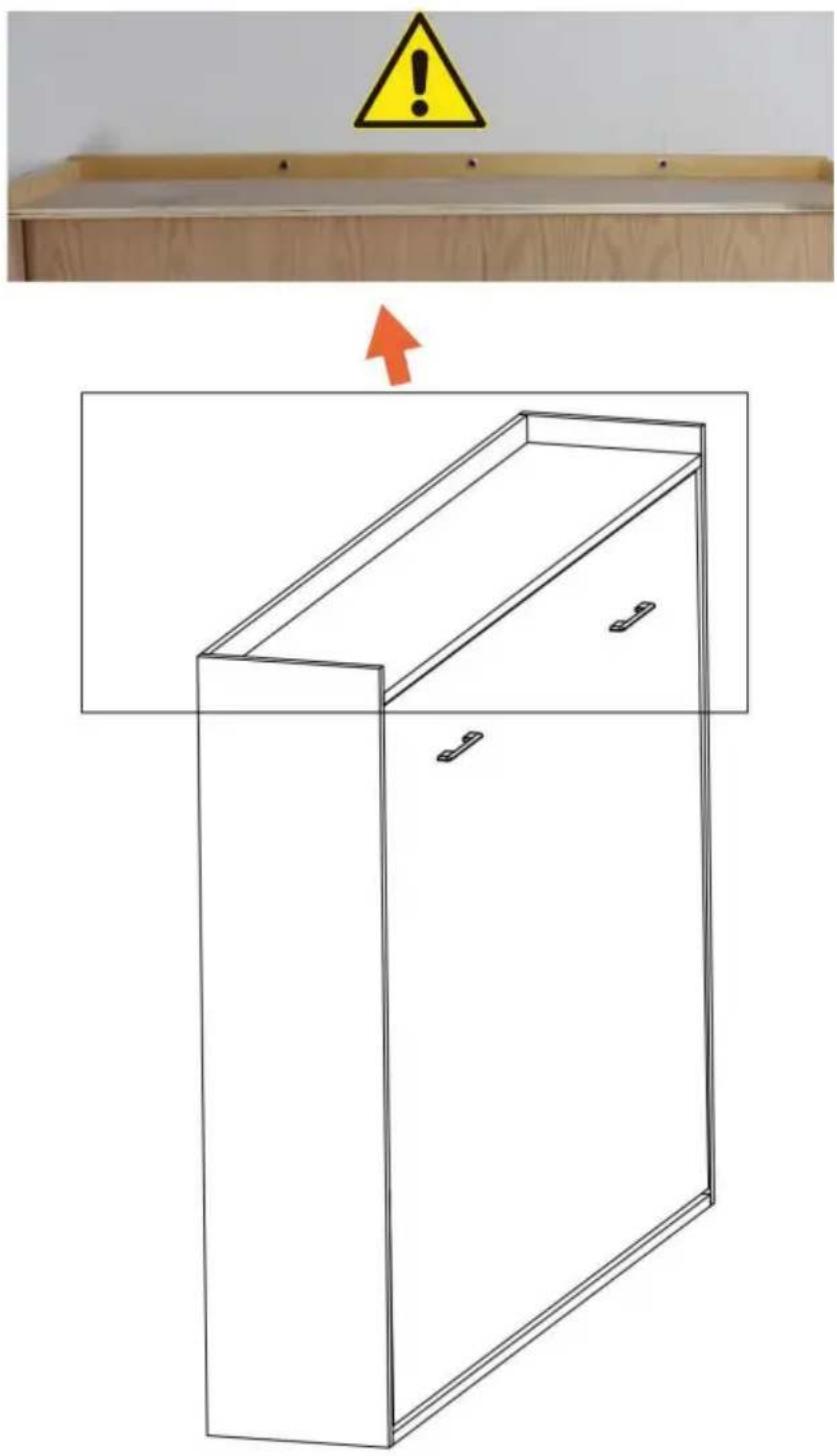

Befestigen Sie den Schrank an einer festen Wand. Der Schrank muss an die Wand, bevor Sie sie öffnen.

Öffnen Sie das Bett und legen Sie die Platte 13 auf den Bettrahmen.

Legen Sie die Matratze auf den Bettrahmen und befestigen Sie sie mit den Gurten E.

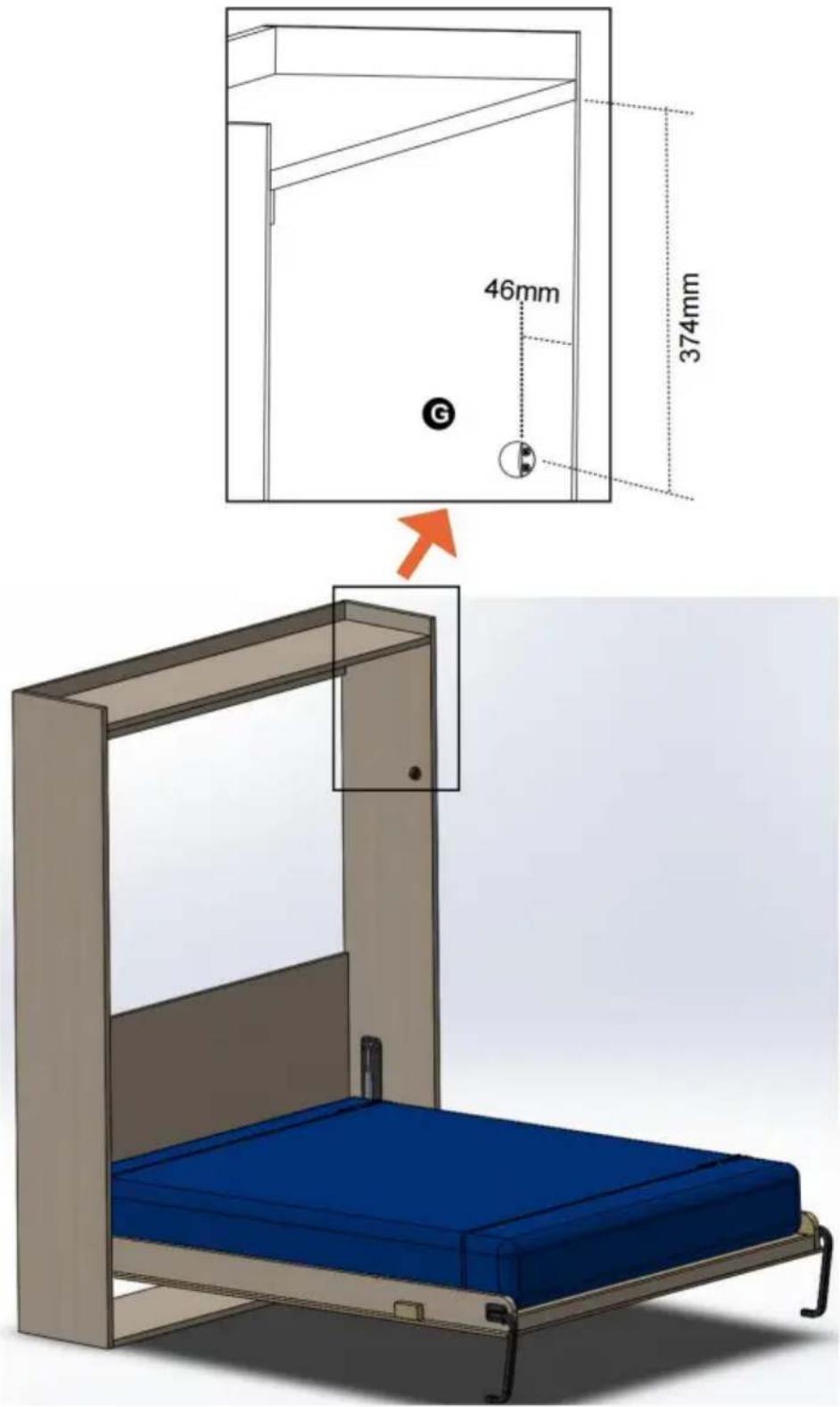

Befestigen Sie den Stopper G mit den Schrauben J am Schrank.

Wiederholen Sie die obige Installation auf der anderen Seite.
