YFHVQN246 - Letto a scomparsa Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit letto a scomparsa (letto Murphy) per materasso Queen, verticale
Marca e modello	Vevor, modello YFHVQN246
Dimensioni materasso compatibile	Queen, 1520 x 2030 mm (60 x 80 pollici)
Spessore materasso consigliato	152 a 254 mm (6 a 10 pollici)
Peso massimo del materasso	31 kg (68 lb)
Capacità di carico totale	408 kg (900 lb)
Peso del telaio del letto da solo	62 kg (136,4 lb)
Peso totale telaio + materasso	92 a 95 kg (202 a 209 lb)
Dimensioni del telaio del letto	2077 x 1634 x 132 mm
Materiali principali	Compensato (1 pollice, 3/4 pollice, ecc.), legno massello, acciaio (molle a gas)
Funzione principale	Letto a scomparsa verticale: si ripone in un armadio e si apre in posizione orizzontale
Meccanismo di apertura/chiusura	Molle a gas assistite, cuscinetti su supporti laterali
Sicurezza	Battute di blocco, cinghie del materasso, fissaggio a parete obbligatorio; non utilizzare senza materasso
Installazione	Deve essere montato da un adulto; richiede di fissare l'armadio al muro; strumenti: chiave 13 mm, punte, punte da trapano 6 e 11 mm
Manutenzione	Controllare periodicamente stabilità e fissaggi; pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Pezzi di ricambio	Molle a gas, supporti, cuscinetti, piedi, cinghie; disponibili su richiesta tramite supporto tecnico
Riparabilità	Riparazioni da personale qualificato; parti standard disponibili tramite Vevor
Alimentazione	Nessuna (meccanica)
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - YFHVQN246 Vevor

Quali sono le dimensioni del materasso compatibile con il kit YFHVQN246?

Il kit è progettato per un materasso Queen di dimensioni 1520 x 2030 mm (60 x 80 pollici), con uno spessore compreso tra 152 e 254 mm (6 a 10 pollici).

Qual è il peso massimo supportato dal letto?

La capacità di carico totale è di 408 kg (900 lb), compresi telaio e materasso. Il peso del materasso non deve superare 31 kg (68 lb).

È obbligatorio fissare l'armadio al muro?

Sì, è imperativo fissare saldamente l'armadio al muro prima di utilizzare il letto per garantire stabilità ed evitare ribaltamenti.

Posso usare il letto senza materasso?

No, è severamente vietato utilizzare il letto senza materasso sul piano. Il materasso è necessario per ammortizzare e distribuire il peso.

Come mantenere il meccanismo di apertura?

Controllare regolarmente i fissaggi e le molle a gas. Pulire con un panno asciutto. In caso di malfunzionamento, contattare il supporto tecnico Vevor.

Il kit include il materasso e l'armadio?

No, il kit fornisce solo il meccanismo del letto a scomparsa. L'armadio in legno e il materasso devono essere forniti dall'utente secondo le dimensioni indicate.

Quali strumenti sono necessari per l'assemblaggio?

Avrai bisogno di una chiave a bussola da 13 mm, di punte per viti, di un trapano con punte per legno da 6 mm e 11 mm, oltre allo strumento di regolazione orizzontale fornito.

Un bambino può usare il meccanismo per aprire o riporre il letto?

No, i bambini non devono maneggiare il meccanismo da soli a causa del rischio di lesioni. Un adulto deve supervisionare o eseguire l'operazione.

Dove posso ottenere pezzi di ricambio?

I pezzi di ricambio (molle a gas, supporti, cinghie) sono disponibili tramite il supporto tecnico Vevor all'indirizzo www.vevor.com/support.

Come regolare la tensione delle molle a gas?

La regolazione si effettua svitando l'estremità della molla, posizionandola sul supporto di connessione, quindi serrandola con il dado M8. Fare riferimento al manuale per i passaggi precisi.

MANUALE UTENTE YFHVQN246 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT LETTO MURPHY

MODELLO: YFHVQN246

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

KIT LETTO MURPHY

MODELLO: YFHVQN246

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il Kit letto Murphy.

L'installazione deve essere eseguita da un adulto e i bambini non dovrebbero utilizzarla senza supervisione.

1. Installare completamente il kit letto ribaltabile prima di utilizzare il letto, altrimenti potrebbe causare gravi danni alle persone.
2. Verificare la stabilità e la sicurezza del kit a intervalli e utilizzare regolarmente deve essere interrotto immediatamente in caso di danni o problemi sospetti.
3. I bambini non devono utilizzare il kit da soli per stendere o riporre il letto, altrimenti potrebbero subire danni.

Grazie mille per aver scelto questo kit per letto ribaltabile.

Se c'è qualche differenza tra il colore di questo prodotto e l'immagine nel manuale di istruzioni, fare riferimento all'oggetto fisico.

ELENCO PARAMETRI

Modello	YFHVQN246
Modelli adattati	Queen-Verticale
Dimensioni del materasso	L×L: 60×80 pollici (1520×2030 mm)
spessore del materasso	6-10 pollici (152-254 mm)
Peso massimo del materasso	68 libbre (31 kg)

ISTRUZIONI

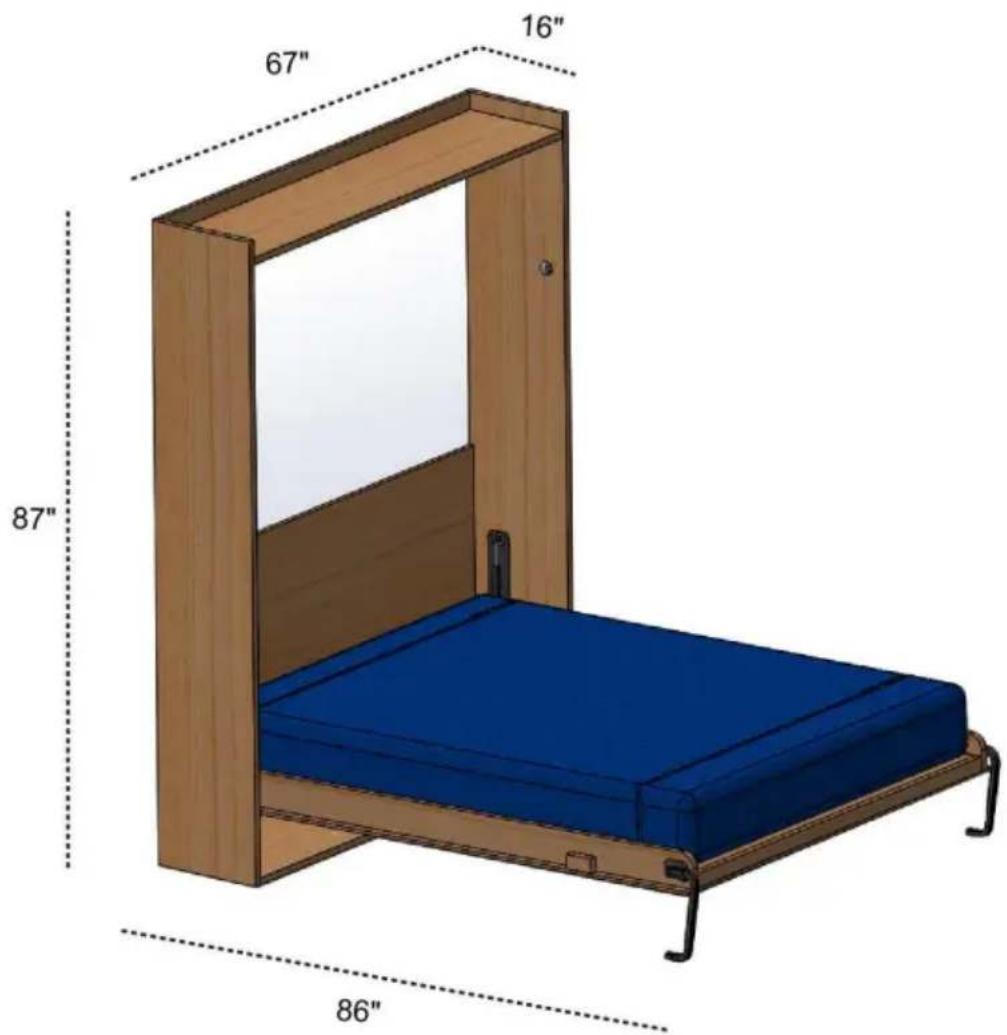

Idoneità del kit letto Murphy Queen-Verticale

Nota: il kit letto ribaltabile non include il letto e i mobili letto

devono essere equipaggiati dagli utenti stessi.

Materasso Queen standard

Peso massimo: 68 libbre

Profondità massima: 10"

Capacità di peso massima: 900 libbre

1. Descrizione generale

Utilizzo

Il sistema letto pieghevole permette di portare la rete del letto dalla sua posizione verticale a posizionarsi all'interno del mobile in posizione orizzontale, per essere utilizzato come letto in modo assolutamente semplice e veloce, con minimi sforzi.

Prima di utilizzare il letto Murphy, l'utente deve accertarsi del suo buono stato e del buono stato dei suoi accessori.

Prima di utilizzare il letto Murphy, l'utente deve assicurarsi che sul piano notte ci sia solo il materasso e la biancheria da letto.

2. Sicurezza

Norma di sicurezza

Il rispetto delle norme di sicurezza mette l'utilizzatore in condizioni di lavoro produttive, senza pericolo di danneggiare se stesso e gli altri.

È vietato utilizzare il prodotto senza materasso sopra

la superficie della rete.

È vietato utilizzare il letto per un uso diverso da quello previsto

descritto precedentemente nella sezione UTILIZZO.

L'installazione non corretta o non eseguita da artigiani specializzati potrebbe

causare distacchi, rotture o disfunzioni con possibili danni a

persone, cose o animali. Tutte le istruzioni fornite devono essere rigorosamente osservate.

Prima di iniziare a utilizzare il prodotto, gli utenti devono essere consapevoli delle sue funzioni e delle sue caratteristiche tecniche, apprese attraverso una lettura accurata e completa della presente guida per l'utente.

Manomissione o sostituzione di parti del letto non consentite.

L'uso di accessori o pezzi di ricambio diversi da quelli consigliati dal fornitore denuncia un uso non corretto e pericoloso del prodotto.

È severamente vietato rimuovere qualsiasi dispositivo di sicurezza e protezione.

(etichette) sul set; controllare periodicamente la posizione accidentale sul

meccanismo delle coperte o altro. Prima di iniziare qualsiasi manutenzione, riparazione,

lavoro o pulizia, l'operatore deve aver letto e compreso tutte le informazioni tecniche

contenute in questa guida. Qualsiasi intervento di manutenzione e riparazione sarà eseguito solo da personale qualificato.

AVVERTIMENTO !!!

Non posizionare mai il prodotto vicino a fonti di calore. Posizionare e bloccare il letto

mantenere il sistema lontano da oggetti che possano ostacolarne il movimento.

Le istruzioni e le regole contenute nel presente manuale devono essere assolutamente rispettate.

Si consiglia di utilizzare i seguenti materiali per armadi in legno e struttura del letto:

Foglio di compensato

Caratteristiche tecniche

Mobiletto
Numero	Materiale	Dimensione	QTÀ	Importante
1	Compensato da 1	pollice 2212*406*25 mm2		Interno dimensioni di mobiletto: 1654*388*2102 mm
2	Compensato da 1	pollice 1654*388*25mm	1
3	Compensato da 1	pollice 1654*406*25 mm	1
4	3/4 pollici Compensato	1654*550*18mm	1
5	3/4 pollici Compensato	1654*250*18mm	1
Letto telaio
Materiale numerico		Dimensione	QTÀ	Importante
6	3/4 pollici legna	40*20*1480 mm12		Peso del giroletto: 62 kg (136,4 libbre) Dimensioni di telaio del letto: 2077*1634*132 mm
7	3/4 pollici legna	40*20*2027mm2
8	1 pollice Compensato	2077*120*25mm2
9	1 pollice Compensato	1520*50*25 mm1
10	1-1/2 pollice legna	32*32*100 mm	1
11	1/2 pollice Compensato	2077*1634*12 mm1
12	1 pollice Compensato	1520*120*25 mm1
13	3/8 pollici Compensato	2022*1516*9 mm1
14	materasso	1520*2030*(152-254)mm(60*80*(6-10) pollici)	1	Peso di materasso:31 kg (68 libbre)
PESO TOTALE DEL GRUPPO LETTO E DEL MATERASSO BISOGNO DI ESSERE:				92-95 kg(202 libbre-209 libbre)

Consigli per la sicurezza e la cura

• Verificare di disporre di tutti i componenti e gli strumenti elencati di seguito nelle pagine.
• Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei rispettivi gruppi.

Tenere i bambini e gli animali lontani dall'area di lavoro; piccole parti potrebbero causare soffocamento se ingerite.

Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare. Durante il montaggio, non sostenere o appoggiare peso sul prodotto, ciò potrebbe causare danni.

Assemblare l'oggetto il più vicino possibile alla sua posizione finale (nella stessa stanza), se possibile.

Montare su una superficie morbida e piana per evitare di danneggiare l'unità o il pavimento. L'assemblaggio sarà più facile con 2 persone.

Per ridurre la probabilità di danneggiare il prodotto, assicurati che il tuo trapano elettrico sia impostato su una coppia bassa.

Installare gli strumenti richiesti.

			13 mm apertoChiave finale
		Punta da trapano per legnoLui è 6mm	Punta da trapano per legnoDiametro11mmPunte
Strumento di regolazione orizzontale

Elenco delle parti del kit.

Nota: le quantità riportate di seguito sono quelle corrette per completare l'assemblaggio.

In alcuni casi possono essere forniti più raccordi del necessario.

Staffa di collegamento x 2 pezzi; C: Gamba x 2 pezzi.

D:YFGS5001100x2 pezzi	E:Cinghia per materasso x 2 pezzi	F: Cuscinetto x 4 pezzi
G: Tappo x 2 pezzi	H: Dado in metallo M8x 4 pz	Vitelo:M5x20mmx72 pezzi
J: Vite M4x20mm x8 pz	Dima di foratura:710*294mm	Dima di foratura:306*82mm

Guida alla costruzione - Fase 1: Realizzare il mobile.

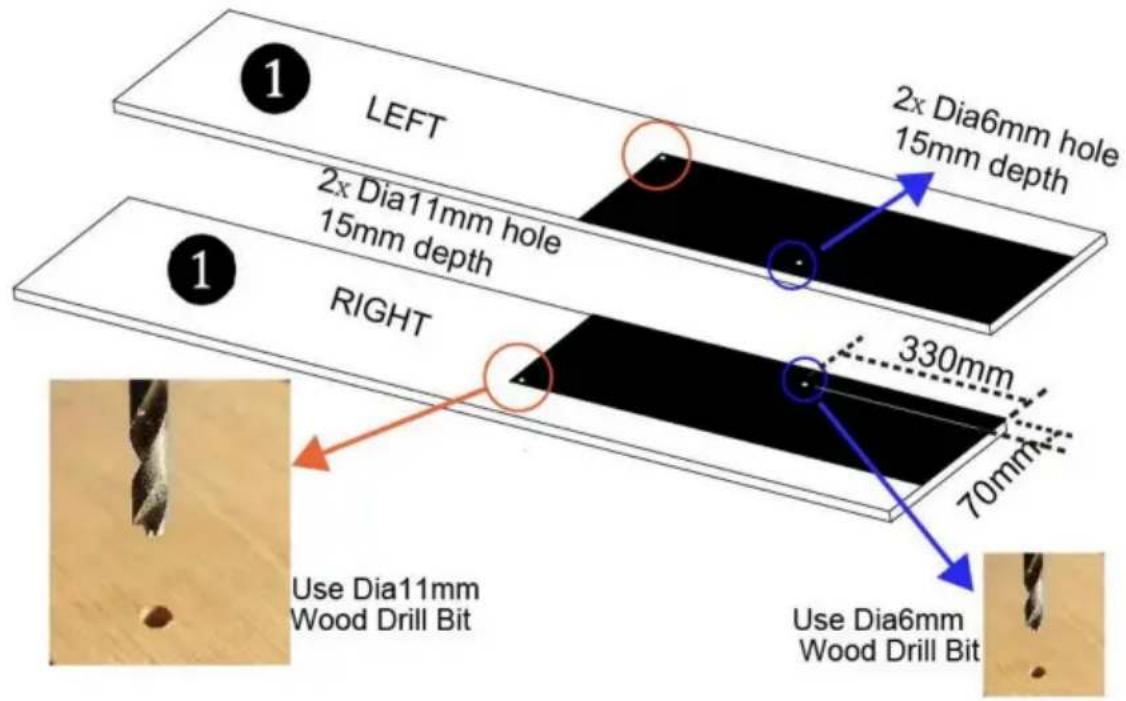

Posizionare la dima di foratura da 710*294 mm sul pannello laterale e assicurarsi che il bordo della dima sia a filo con il pannello laterale, come mostrato nell'immagine.

Posizionare la dima di foratura da 710*294 mm sul pannello laterale e assicurarsi che il bordo della dima sia a filo con il pannello laterale, come mostrato nell'immagine.

Segnare il foro circolare del modello sul pannello laterale, quindi rimuovere il modello e praticare un foro di diametro 11 mm e un foro di diametro 6 mm come nell'immagine, la profondità del foro è 15 mm.

Realizza il mobile con viti e colla per legno impermeabile, assicurati che le dimensioni interne siano come nell'immagine, assicurati che il mobile sia stabile e sicuro.

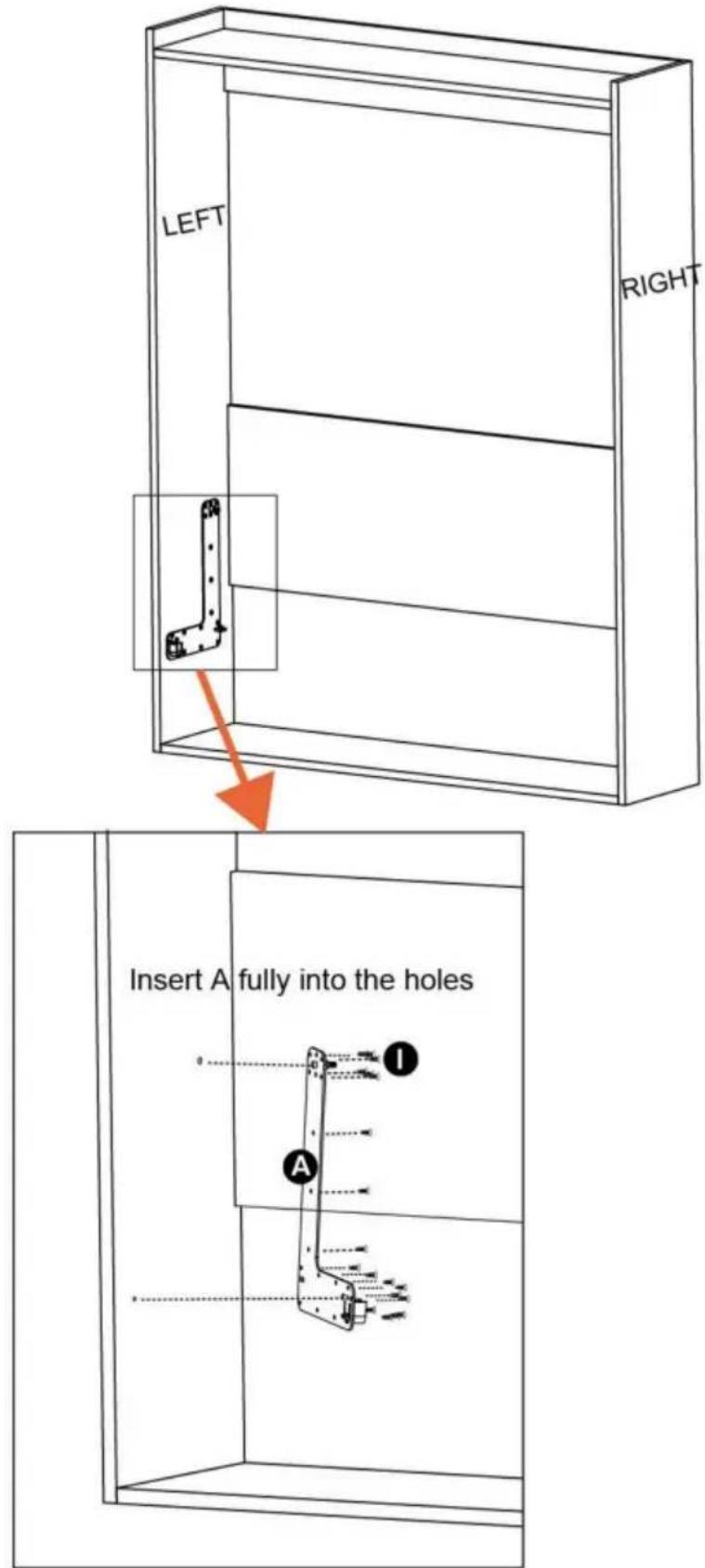

Passaggio 2: inserire il perno sulla staffa laterale A completamente nel foro da 11 mm e da 6 mm, fissare A al mobiletto con le viti I.

Ripetere l'installazione sopra sull'altro lato.

Passaggio 3: posizionare la dima di foratura da 306*82 mm sul pannello 8 e verificare che il bordo della sagoma sia a filo con il pannello come da immagine.

Segnare il foro circolare della dima sul pannello 8, quindi rimuovere la

dima e praticare un foro di diametro 11 mm come nell'immagine, la profondità del foro è 15 mm.

Contrassegnare i fori in base alle dimensioni come nell'immagine

sull'altro lato del pannello, quindi praticare un foro di diametro 11 mm, la profondità del foro è 15 mm.

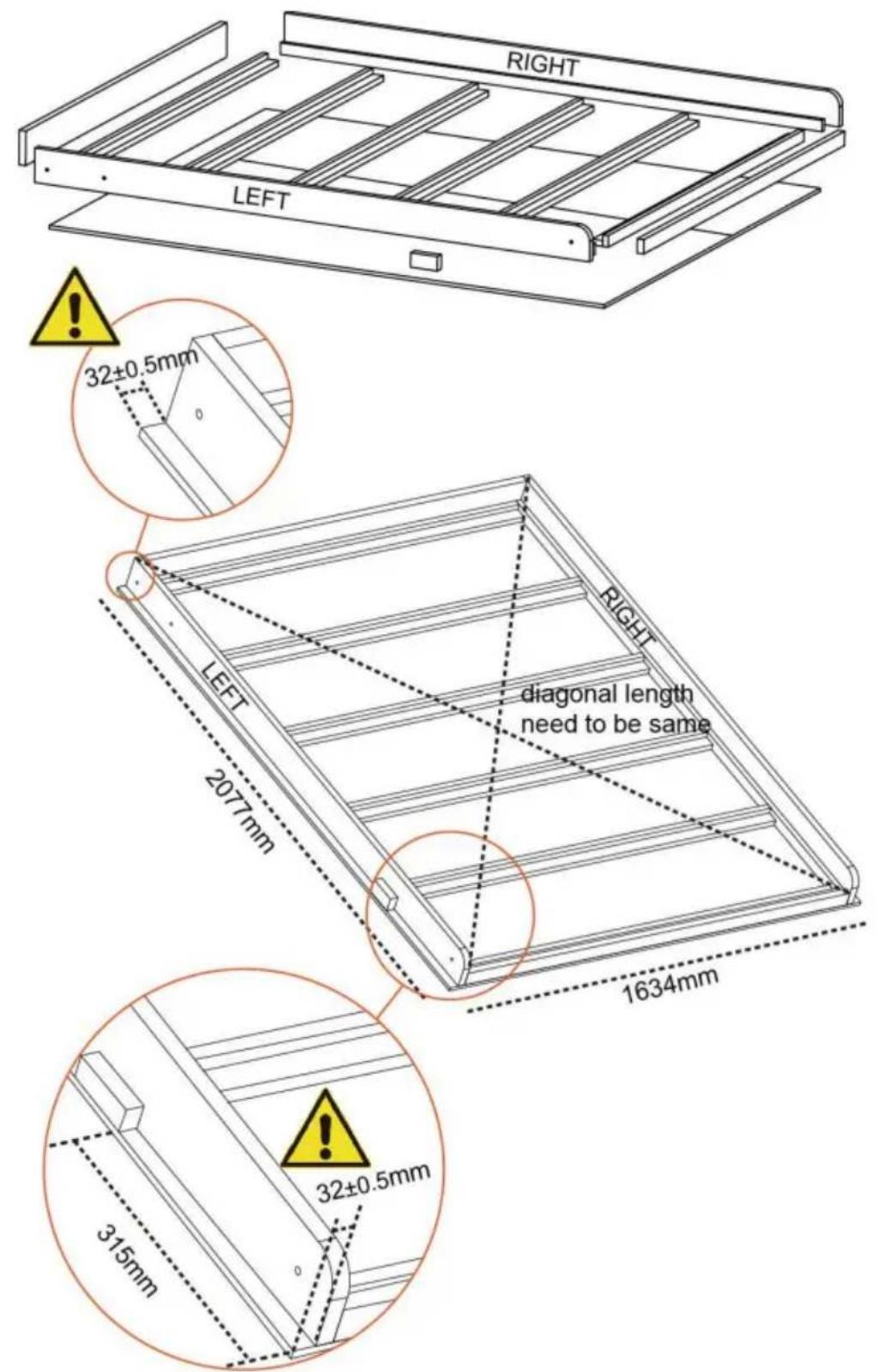

Realizza la struttura del letto con viti e colla per legno impermeabile come da foto. Verificare che la dimensione dal pannello del grembiule al bordo del pannello della porta sia 32 mm come nell'immagine.

Mantenere la lunghezza diagonale come quella dell'immagine.

Assicurarsi che l'armadio sia stabile e sicuro.

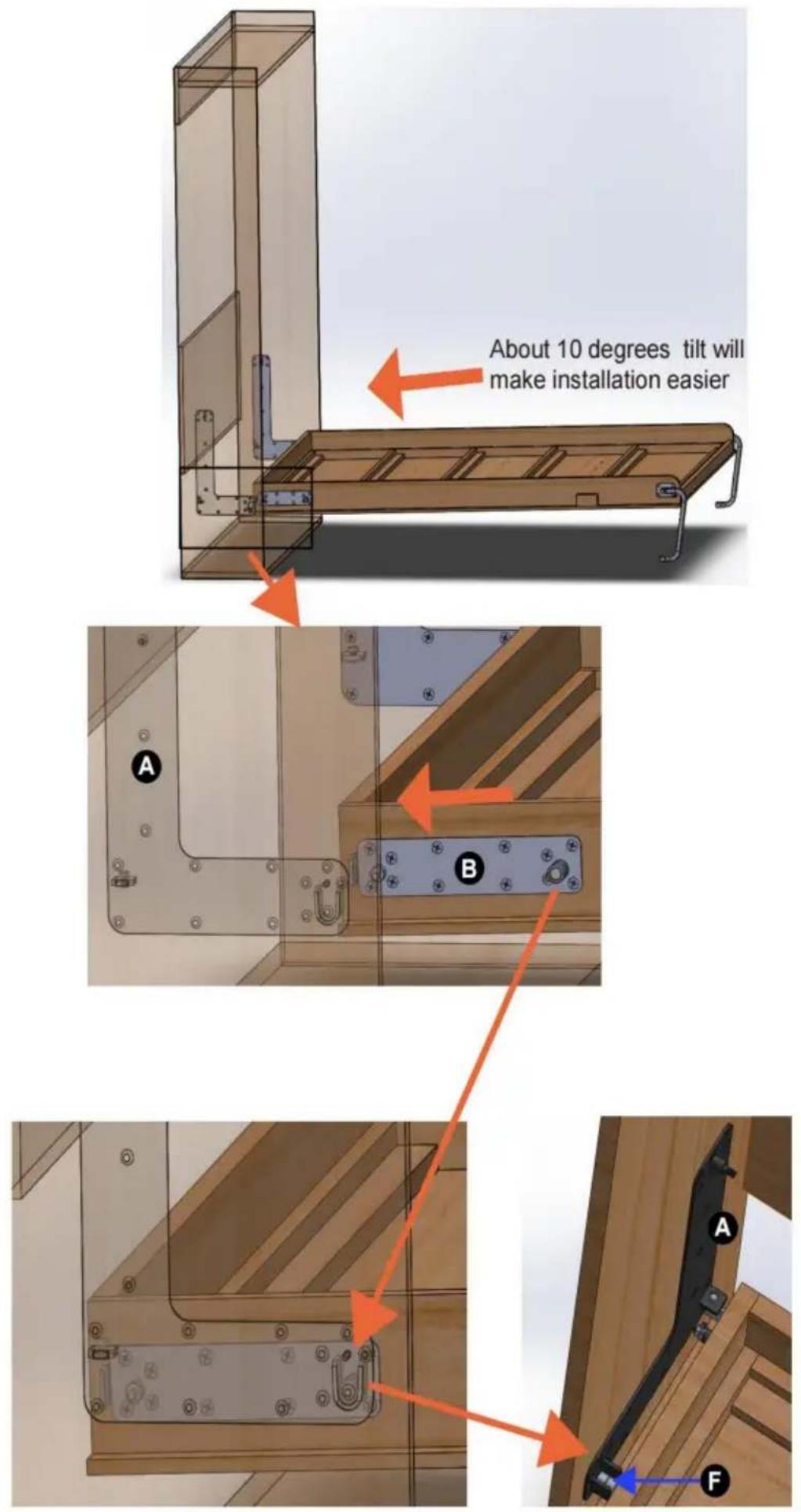

Passaggio 5: inserire completamente il perno sulla staffa di collegamento B nei fori da 11 mm di diametro, quindi fissare B al telaio del letto con le viti I.

Inserire 2 cuscinetti F nella staffa di collegamento B come mostrato nell'immagine.

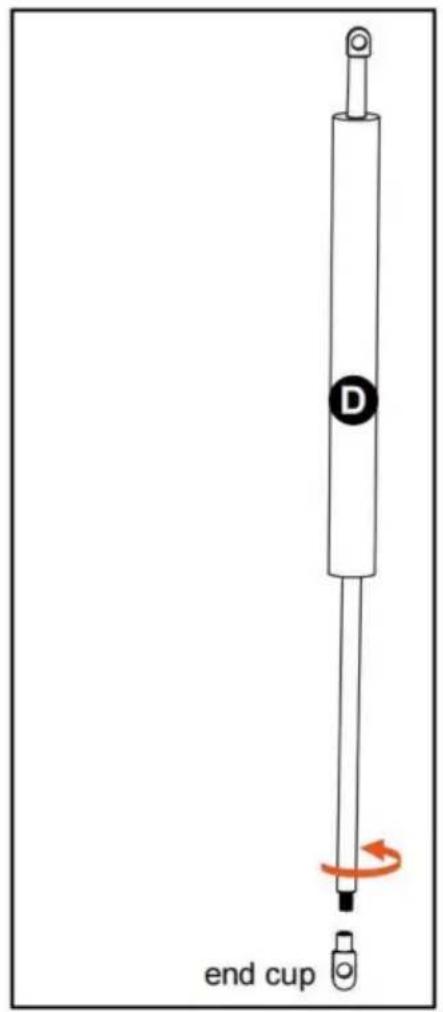

Estrarre il cappuccio terminale della molla a gas come nell'immagine, quindi installarlo sulla staffa di collegamento B e fissarlo con il dado H come nell'immagine.

Inserire completamente il perno sulla gamba C nei fori da 11 mm di diametro, quindi fissare C al telaio del letto con le viti I. Mantenere la distanza dal centro al suolo pari a 310 mm, come mostrato nell'immagine.

Ripetere l'installazione sopra sull'altro lato.

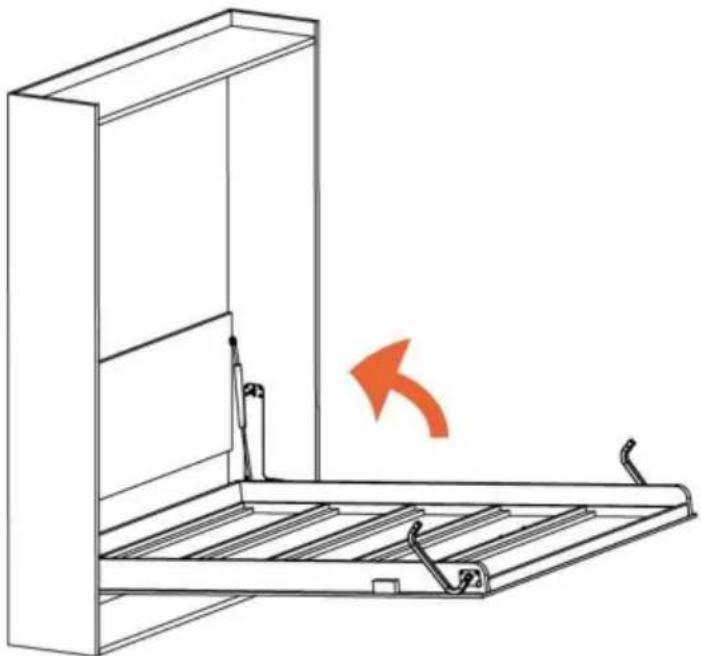

6: inserire la struttura del letto con una piccola angolazione rispetto al mobiletto, come mostrato nell'immagine. Posizionare la staffa di collegamento B con il cuscinetto F sulla staffa laterale A come da immagine. Installare la maniglia sul telaio del letto.

Passo

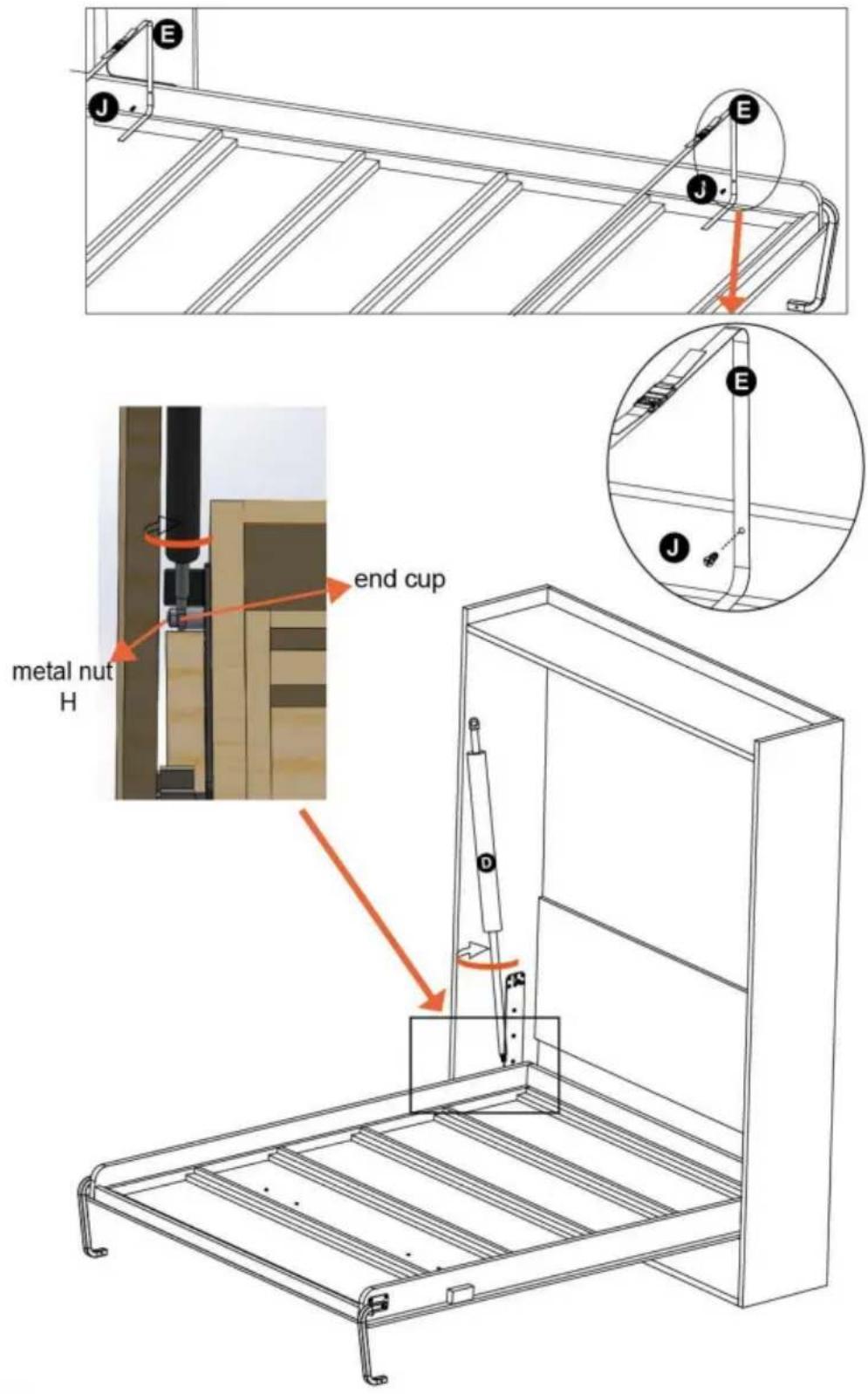

7: Innanzitutto, fissare le due cinghie del materasso E al telaio del letto con una vite J. Quindi ruotare la molla a gas D nel cappuccio terminale come in figura, stringere la molla a gas con

il cappuccio terminale. Ripetere l'installazione sopra sull'altro lato.

8: chiudere la struttura del letto nel mobile come mostrato nell'immagine.

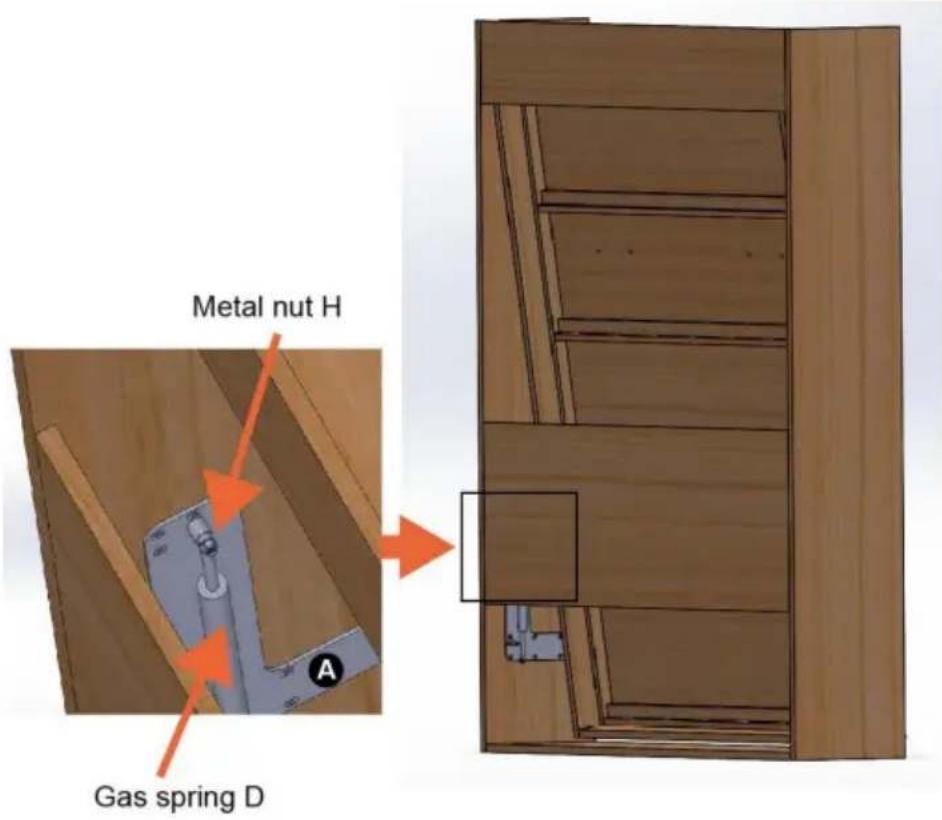

9: Installare la molla a gas D sulla staffa A dal retro del mobile, fissarla con il dado metallico H.

Ripetere l'installazione sopra sull'altro lato.

Passaggio

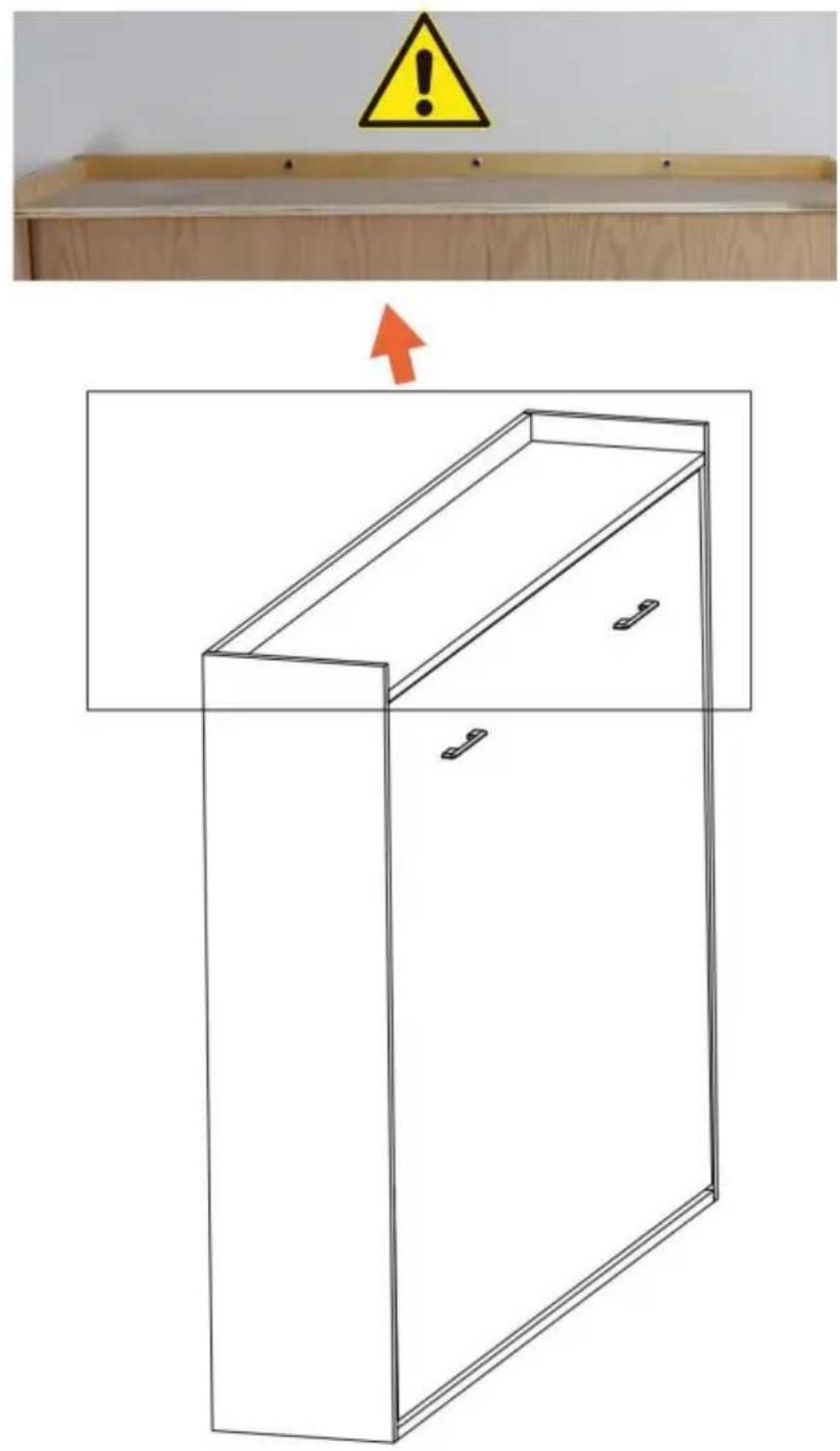

10: fissare l'armadio alla parete solida. Il mobile deve essere fissato al muro prima di aprirlo.

Aprire il letto, posizionare il pannello 13 sul giroletto.

Posizionare il materasso sul giroletto e fissarlo con le cinghie E.

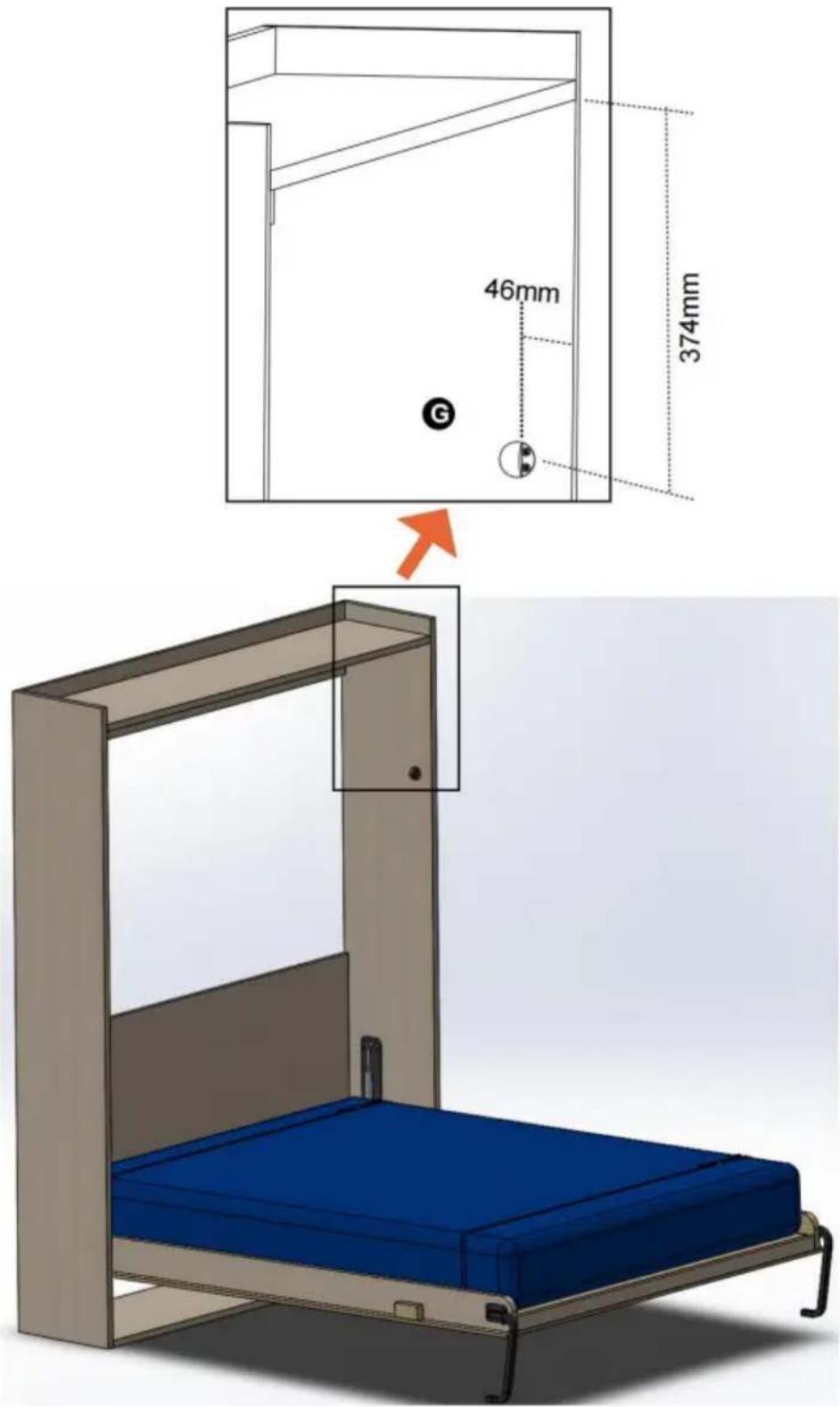

Installare il fermo G sul mobiletto con le viti J.

Ripetere l'installazione sopra sull'altro lato.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

60329 Francoforte sul Meno.
