YFHVQN246 - Inklapbaar bed Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Inklapbaar bedframe (Murphy bed) voor Queen matras, verticaal
Merk en model	Vevor, model YFHVQN246
Compatibel matrasformaat	Queen, 1520 x 2030 mm (60 x 80 inch)
Aanbevolen matrasdikte	152 tot 254 mm (6 tot 10 inch)
Maximaal matrasgewicht	31 kg (68 lb)
Totaal draagvermogen	408 kg (900 lb)
Gewicht van enkel bedframe	62 kg (136,4 lb)
Totaal gewicht frame + matras	92 tot 95 kg (202 tot 209 lb)
Afmetingen bedframe	2077 x 1634 x 132 mm
Belangrijkste materialen	Multiplex (1 inch, 3/4 inch, enz.), massief hout, staal (gasveren)
Hoofdfunctie	Verticaal inklapbaar bed: wordt opgeborgen in een kast en uitgevouwen in horizontale positie
Open-/sluitmechanisme	Ondersteunde gasveren, lagers op zijsteunen
Veiligheid	Vergrendelingsstoppen, matrasbanden, verplichte muurbevestiging; niet gebruiken zonder matras
Installatie	Moet door een volwassene worden gemonteerd; vereist bevestiging van de kast aan de muur; gereedschap: 13 mm steeksleutel, bits, boren 6 en 11 mm
Onderhoud	Periodiek controleren op stabiliteit en bevestigingen; reinigen met een zachte, droge doek; geen schurende producten gebruiken
Reserveonderdelen	Gasveren, steunen, lagers, poten, banden; verkrijgbaar op aanvraag via technische ondersteuning
Repareerbaarheid	Reparaties door gekwalificeerd personeel; standaard onderdelen verkrijgbaar via Vevor
Voeding	Geen (mechanisch)
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - YFHVQN246 Vevor

Wat zijn de afmetingen van het matras dat compatibel is met de YFHVQN246 kit?

De kit is ontworpen voor een Queen matras van 1520 x 2030 mm (60 x 80 inch), met een dikte tussen 152 en 254 mm (6 tot 10 inch).

Wat is het maximale gewicht dat het bed kan dragen?

Het totale draagvermogen is 408 kg (900 lb), inclusief frame en matras. Het matrasgewicht mag niet meer zijn dan 31 kg (68 lb).

Is het verplicht om de kast aan de muur te bevestigen?

Ja, het is verplicht om de kast stevig aan de muur te bevestigen voordat u het bed gebruikt om stabiliteit te garanderen en kantelen te voorkomen.

Kan ik het bed zonder matras gebruiken?

Nee, het is ten strengste verboden het bed zonder matras op de lattenbodem te gebruiken. Het matras is nodig om schokken op te vangen en het gewicht te verdelen.

Hoe onderhoud ik het openingsmechanisme?

Controleer regelmatig de bevestigingen en de gasveren. Reinig met een droge doek. Neem bij storing contact op met de technische ondersteuning van Vevor.

Bevat de kit het matras en de kast?

Nee, de kit levert alleen het inklapbare bedmechanisme. De houten kast en het matras moeten door de gebruiker worden geleverd volgens de aangegeven afmetingen.

Welk gereedschap is nodig voor de montage?

U heeft een 13 mm dopsleutel, schroefbits, een boormachine met houtboren van 6 mm en 11 mm nodig, evenals het meegeleverde horizontale afstelgereedschap.

Kan een kind het mechanisme gebruiken om het bed uit te vouwen of op te bergen?

Nee, kinderen mogen het mechanisme niet alleen bedienen vanwege het risico op letsel. Een volwassene moet toezicht houden of de handeling uitvoeren.

Waar kan ik reserveonderdelen krijgen?

Reserveonderdelen (gasveren, steunen, banden) zijn verkrijgbaar via de technische ondersteuning van Vevor op www.vevor.com/support.

Hoe stel ik de spanning van de gasveren af?

Het afstellen gebeurt door het uiteinde van de veer los te draaien, op de aansluitsteun te plaatsen en vervolgens vast te zetten met de M8-moer. Raadpleeg de handleiding voor de exacte stappen.

GEBRUIKSAANWIJZING YFHVQN246 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

MURPHY BEDKIT

MODEL: YFHVQN246

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt Murphy bedset.

De installatie moet door een volwassene worden uitgevoerd en kinderen mogen er geen gebruik van make zonder toezicht.

1. Installeer de Murphy Bed Kit volledig voordat u het bed gebruikt, anders kan dit ernstischade aan mensen veroorzaken.
2. Controleer regelmatig de stabiliteit en veiligheid van de set en gebruik deze moet onmiddellijk worden gestopt in geval van schade of verdachte problemen.
3. Kinderen mogen de set niet alleen gebruiken om het bed uit te spreiden of op te bergen, anders kunnen ze gewond raken.

Hartelijk dank dat u voor deze Murphy-bedset hebt gekozen.

Als er een verschil is tussen de kleur van dit product en de afbeelding in de handleiding, raadpleeg dan het fysieke object.

PARAMETERLIJST

Model	YFHVQN246
Aangepaste modellen	Koningin verticaal
Matras maat	B×L: 60×80in (1520×2030mm)
matras dikte	6-10 inch (152-254 mm)
Maximaal matrasgewicht	68 pond (31 kg)

INSTRUCTIES

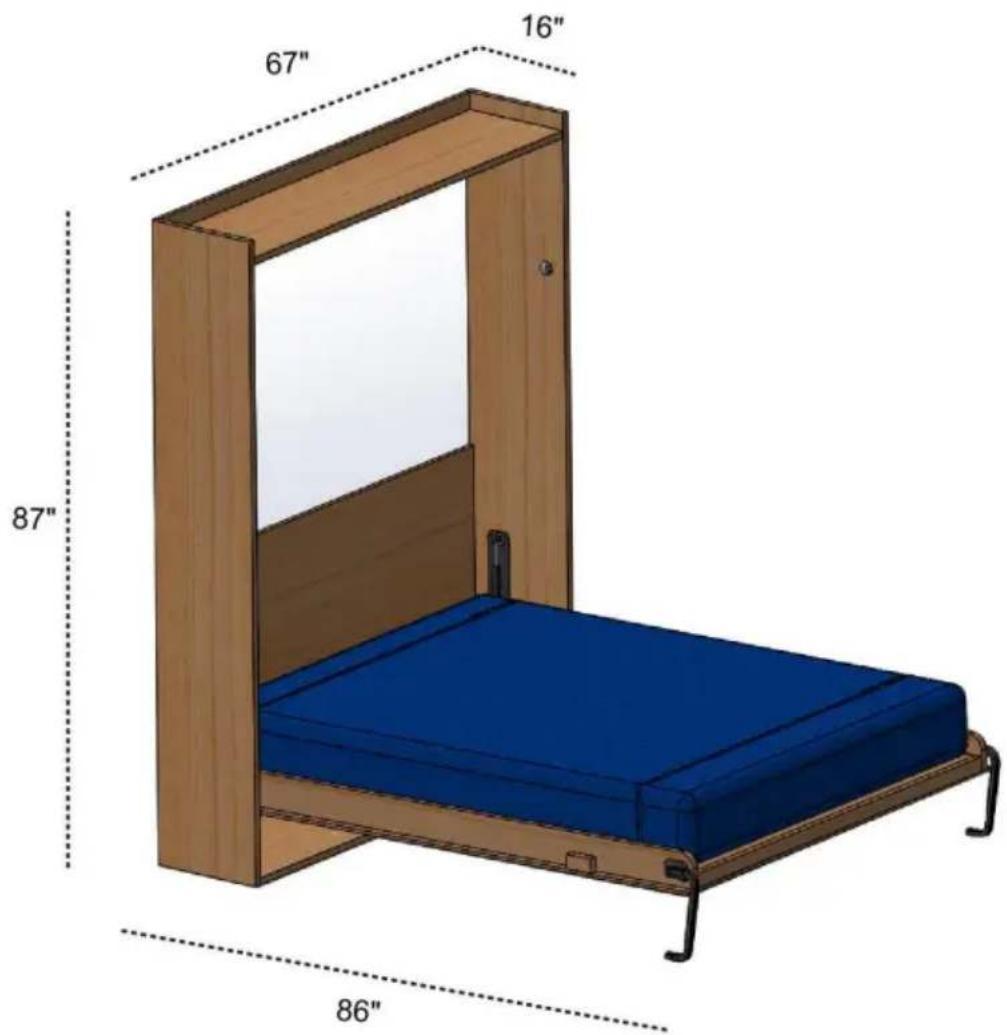

Murphy Bed Kit geschikt voor Queen-Verticaal

Let op: De Murphy Bed Kit bevat geen bed en bedkasten moeten door de gebruikers zelf worden uitgerust.

Standaard Queen-matras

Maximaal gewicht: 68 pond

Maximale diepte: 10"

Maximale gewichtscapaciteit: 900 pond

1. Algemene beschrijving

Gebruik

Het opklapbedsysteem maakt het mogelijk om de bedveer uit zijn verticale stand te brengen en in een horizontale positie in de kast te plaatsen, zodat het op een absoluut snelle en gemakkelijke manier en met zeer weinig inspanning als bed kan worden gebruikt.

Voordat de gebruiker het opklapbed gebruikt, moet de gebruiker zeker zijn van de goede staat ervan en de goede staat van de accessoires.

Voordat de gebruiker het opklapbed gebruikt, moet hij ervoor zorgen dat op het slaapoppervlak alleen het matras en beddengoed aanwezig zijn.

2. Veiligheid

Veiligheidsnorm

Het voldoen aan de veiligheidsnormen stelt de gebruiker in staat om productief te werken, zonder gevaar voor schade aan zichzelf en aan anderen.

Het is verboden om het product te gebruiken zonder matras op het bedveringsoppervlak.

oppervlak van het bedvering.

Het is verboden het bed voor een ander doel te gebruiken dan waarvoor het bedoeld is, zoals beschreven in de sectie GEBRUIK.

Een onjuiste installatie of een installatie die niet door gespecialiseerde vakmensen is uitgevoerd, kan losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan personen, dingen of dieren. Alle gegeven instructies moeten strikt worden opgevolgd.

losraken, breken of disfunctioneren veroorzaken met mogelijke schade aan personen, dingen of dieren. Alle gegeven instructies moeten strikt worden gevolgd en opgemerkt.

Voordat gebruikers het product gaan gebruiken, moeten zij op de hoogte zijn van de functies en technische kenmerken ervan. Dit kan door een nauwkeurige en volledige lezing van deze gebruikershandleiding.

Knoeien met of vervangen van bedonderdelen die niet zijn toegestaan.

Het gebruik van accessoires of reserveonderdelen anders dan aanbevolen door de leverancier, een ongepast en gevaarlijk gebruik van het product aantoont.

(labels) op de set; Controleer periodiek de positie van het mechanisme van dekens of anders.

Voordat u met enig onderhoud, reparaties of schoonmaakwerkzaamheden begint, moet de bediener alle technische informatie in deze handleiding hebben gelezen en begrepen. Elk onderhoud en reparatie moet uitsluitend door gekwalificeerd personeel worden uitgevoerd.

mechanisme van dekens of anders. Voordat u met enig onderhoud begint, dient u eerst reparaties uit te voeren. Werkzaamheden of schoonmaakwerkzaamheden moeten door de bediener worden uitgevoerd nadat hij alle technische gegevens en informatie in deze handleiding heeft gelezen en begrepen. Elk onderhoud en reparatie moet uitsluitend door gekwalificeerd personeel worden uitgevoerd.

WAARSCHUWING!!!

Plaats het product nooit in de buurt van warmtebronnen. Plaats en vergrendel het bed zodanig dat het systeem vrij blijft van voorwerpen die de beweging ervan kunnen belemmeren. De instructies en regels in deze handleiding moeten absoluut worden nageleefd.

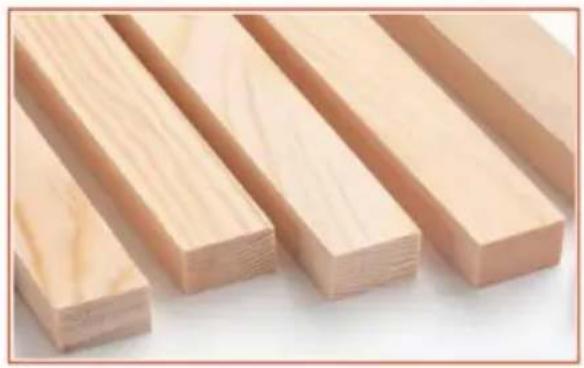

Stel voor om onderstaande materialen te gebruiken voor houten kasten en bedframe.

Veiligheids- en verzorgingsadvies

• Controleer of u over alle onderstaande onderdelen en gereedschappen beschikt.
• Haal alle fittingen uit de plastic zakken en doe ze in hun aparte groepen.
• Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen verstikkingsgevaar opleveren als ze worden ingeslikt.

Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint. Ga tijdens de montage niet op het product staan of er gewicht op uitoefenen, dit kan schade veroorzaken.

Monteer het item zo dicht mogelijk bij de uiteindelijke positie (in dezelfde kamer) als mogelijk.

Monteer op een zachte, vlakke ondergrond om schade aan het apparaat of uw vloer te voorkomen.

Delen van de montage zullen gemakkelijker zijn met 2 personen.

Om de kans op beschadiging van uw product te verkleinen, zorg ervoor dat uw boormachine op een laag koppel is ingesteld.

Installeer de benodigde gereedschappen.

			13 mm geopendEindsleutel
		HoutboorHij is 6 mm	HoutboorDia11mmSchroev
Horizontaal aanpassingshulpmiddel

Lijst met

kitonderdelen. Opmerking: De onderstaande hoeveelheden zijn de juiste.

hoeveelheid om de montage te voltooien. In sommige gevallen kunnen er meer fittingen worden geleverd.

A: Zijbeugel x 2 stuks B: Verbindingsbeugel x 2 stuks C: Poot x 2 stuks

D:YFGS5001100 x2 stuks	E: Matrasriem x 2 stuks	F: Lager x 4 stuks
G: Stop x 2 stuks	H:Metalen Moer M8x 4st	SchroefIk:M5x20mmx72st
J: Schroef M4x20mmx8 stuks	Boorsjabloon:710*294mm	Boorsjabloon:306*82mm

Bouwhandleiding Stap 1:

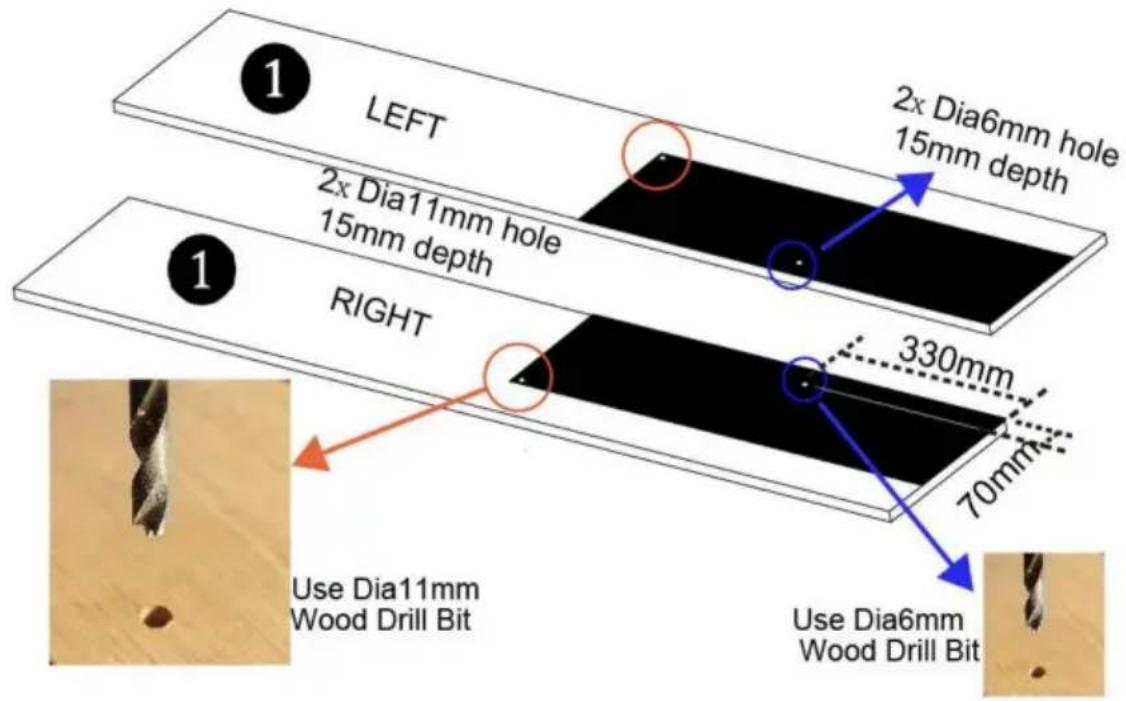

Maak de kast. Plaats het

boorsjabloon van 710*294 mm op het zijpaneel en zorg ervoor dat de rand van het sjabloon gelijk ligt met het zijpaneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het zijpaneel, verwijder vervolgens de sjabloon en boor een gat van 11 mm en een gat van 6 mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Maak de kast met schroeven en waterdichte houtlijm, zorg voor de binnenafmetingen zoals op de afbeelding, zorg ervoor dat de kast stabiel en veilig is.

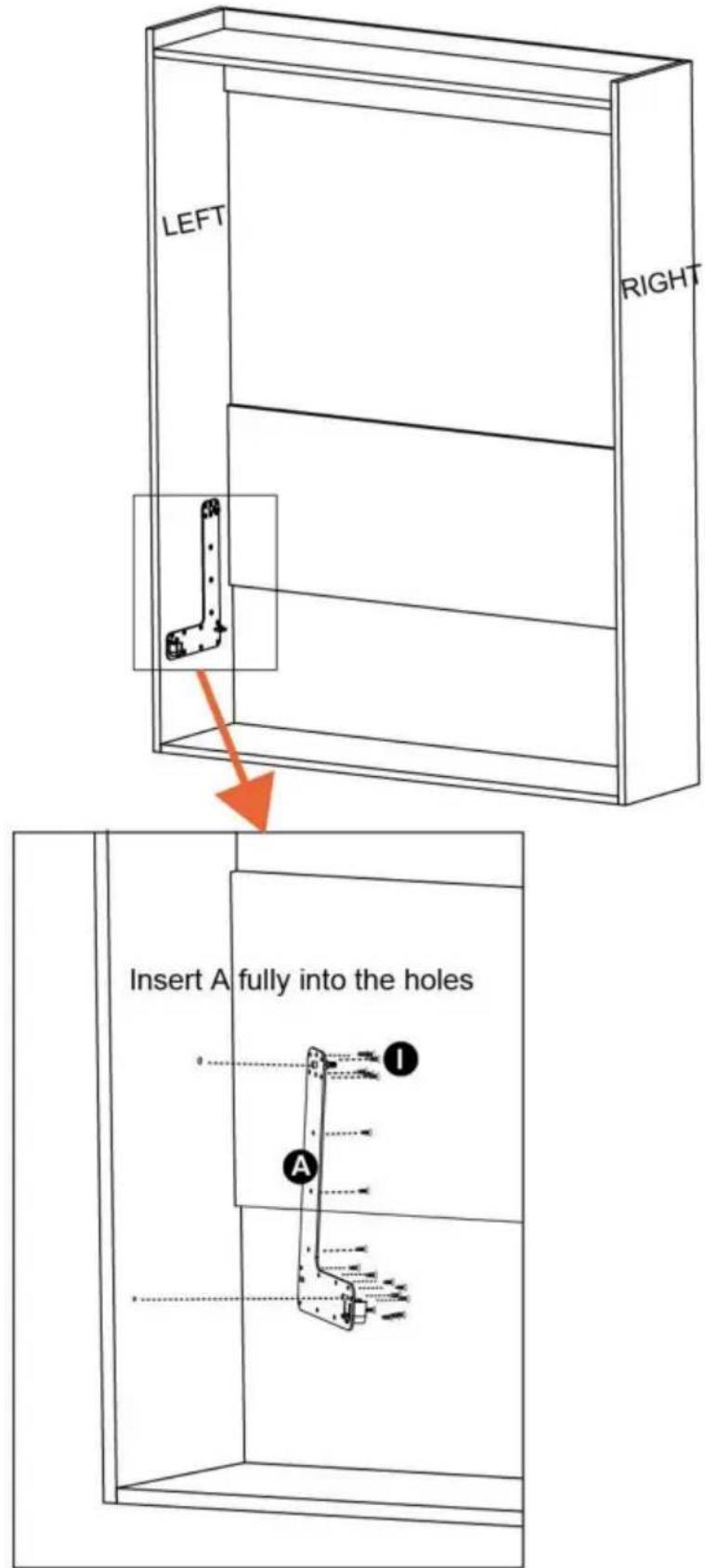

Steek de pin op de zijbeugel A volledig in het gat van 11 mm en 6 mm, bevestig aan de kast met schroeven I.

Herhaal de bovenstaande installatie aan de andere kant.

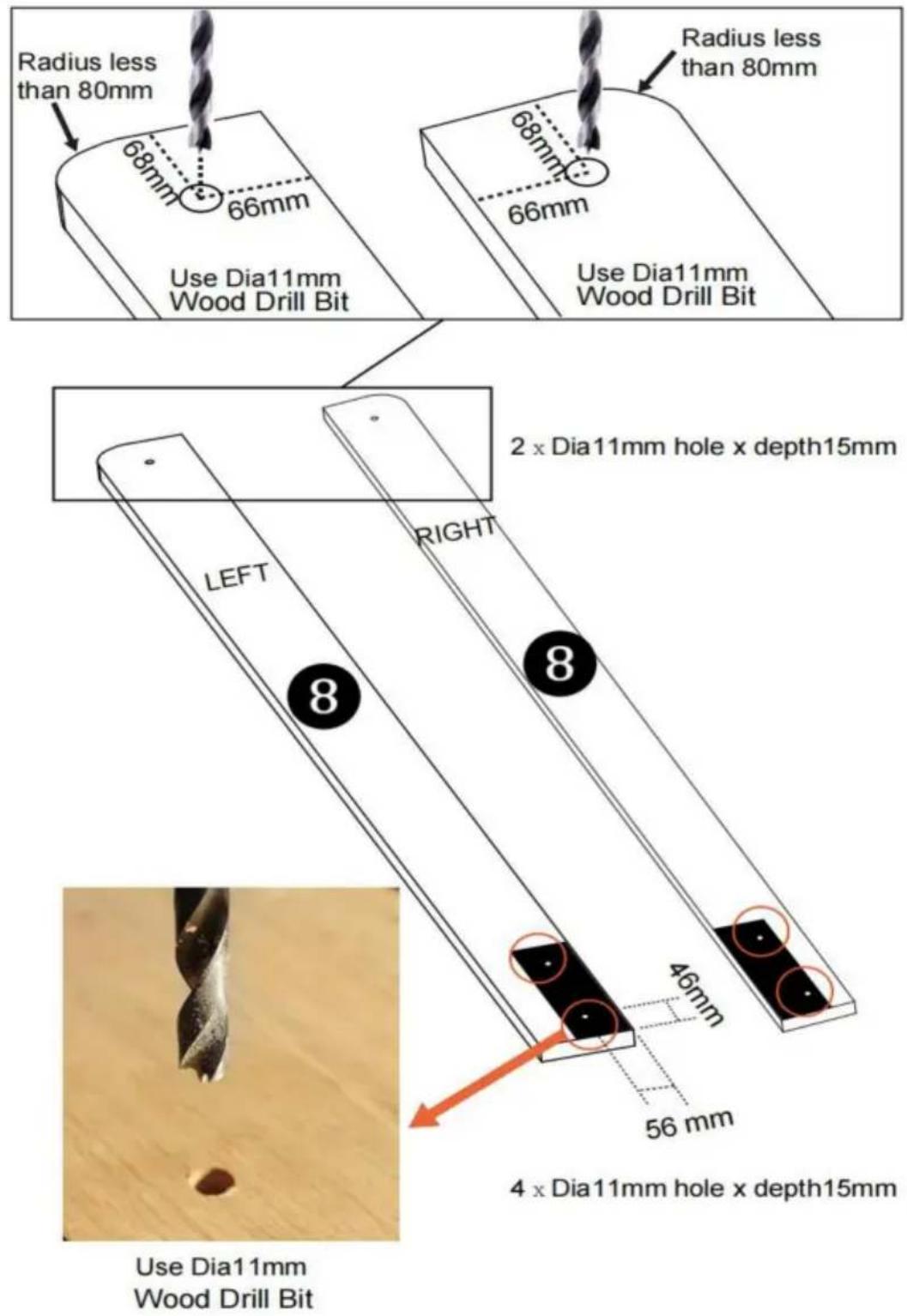

Stap 3: Plaats de boorsjabloon van 306 * 82 mm op paneel 8 en zorg ervoor dat deze goed vastzit; de rand van de sjabloon ligt gelijk met het paneel, zoals op de afbeelding.

Markeer het ronde gat van de sjabloon op het paneel 8 en verwijder vervolgens de

sjabloon en boor een gat van Dia 11 mm zoals op de afbeelding, de diepte van het gat is 15 mm.

Markeer de boorgaten volgens de afmetingen zoals op de afbeelding

andere kant van het paneel en boor vervolgens een gat van Dia 11 mm, de diepte van het gat is 15 mm.

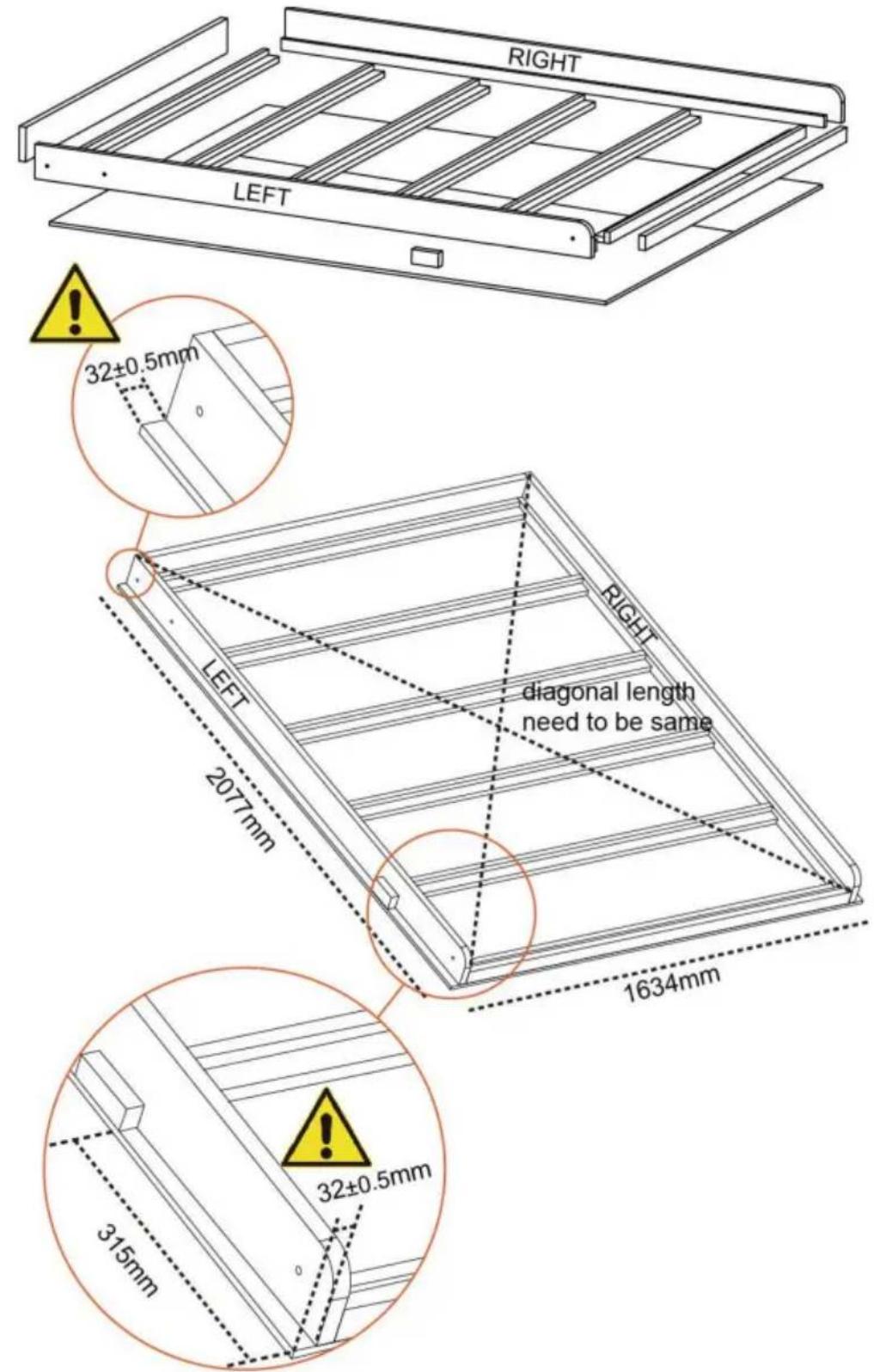

Maak het bedframe met schroeven en waterdichte houtlijm zoals afgebeeld.

Zorg dat de afstand van het schortpaneel tot de rand van het deurpaneel 32 mm is, zoals afgebeeld.

Houd de diagonale lengte aan, aangezien de afbeelding hetzelfde is.

Zorg ervoor dat de kast stabiel en veilig is.

Steek de pin op verbindingsbeugel B volledig in de gaten met een diameter van 11 mm en bevestig B vervolgens aan het bedframe met schroeven I.

Plaats 2 stuks lager F in de verbindingsbeugel B, zoals afgebeeld.

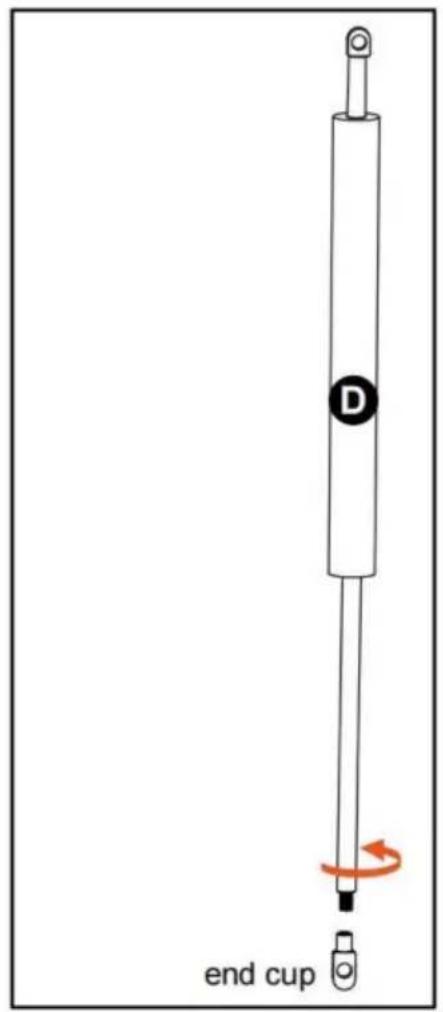

Draai de eindkap van de gasveer naar buiten zoals op de afbeelding, monteer deze vervolgens op de verbindingsbeugel B en bevestig deze met moer H zoals op de afbeelding.

Steek de pin op poot C volledig in de gaten van 11 mm diameter en bevestig C vervolgens aan het bedframe met schroeven I. Houd de afstand van het midden tot de grond 310 mm, zoals op de afbeelding.

Herhaal de bovenstaande installatie aan de andere kant.

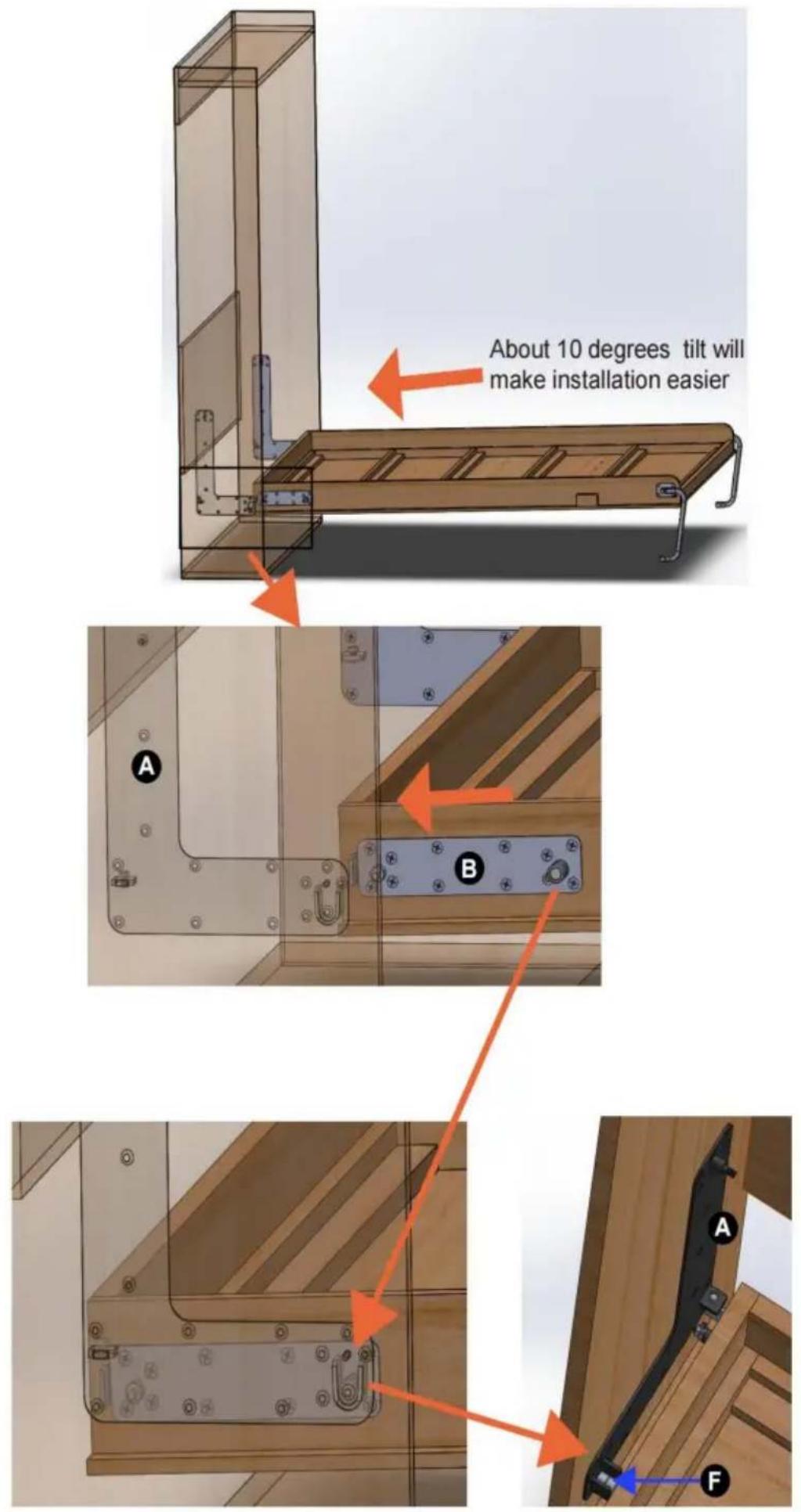

Plaats het bedframe met een kleine hoek ten opzichte van de kast, zoals op de afbeelding. Plaats de verbindingsbeugel B met lager F op de zijbeugel A zoals afgebeeld. Installeer de handgreep op het bedframe.

Stap 7:

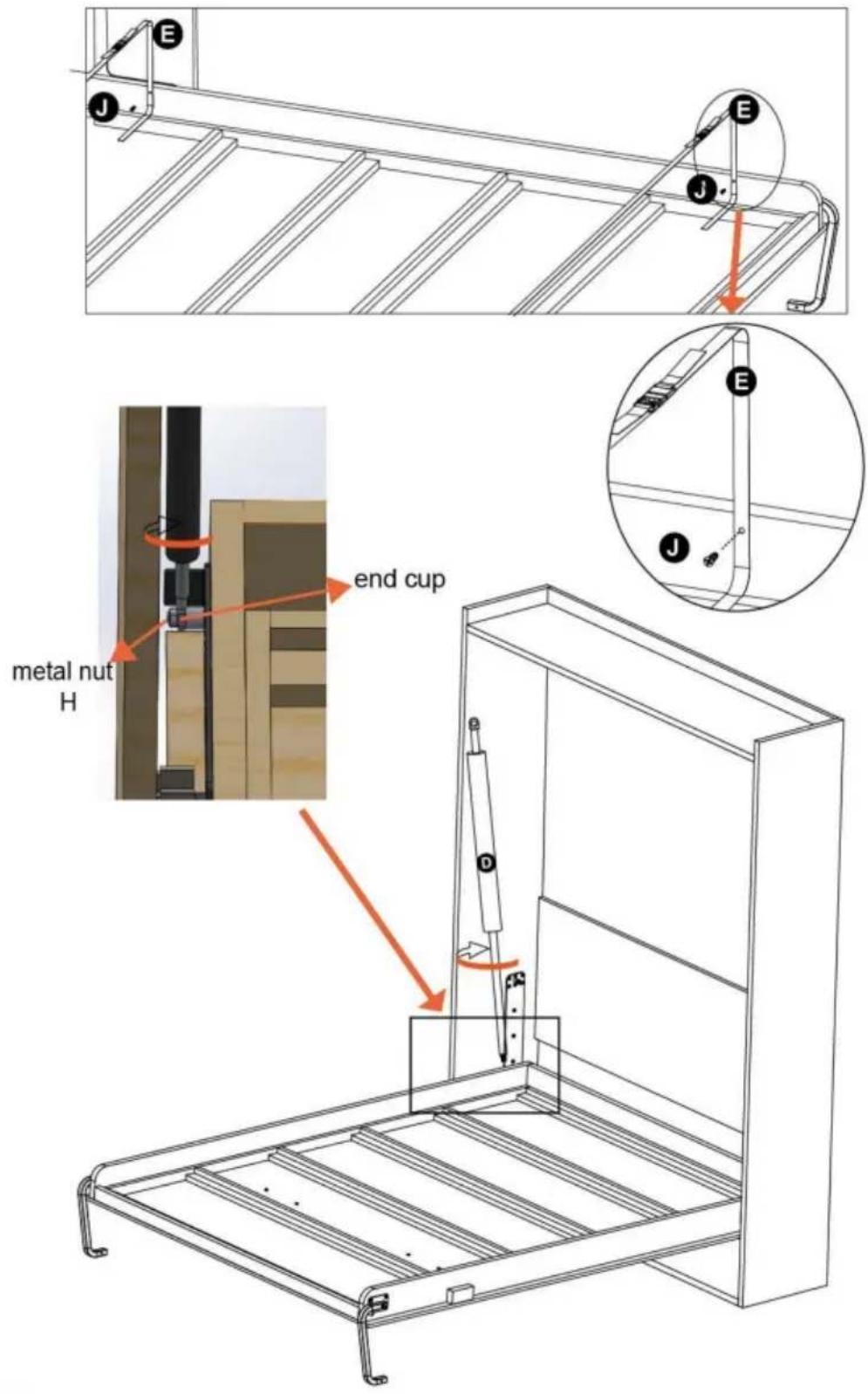

Bevestig eerst de twee matrasriemen E aan het bedframe met een schroef J; Draai vervolgens de gasveer D in de eindkap zoals afgebeeld, draai de gasveer vast met de eindkap;

Herhaal de bovenstaande installatie aan de andere kant.

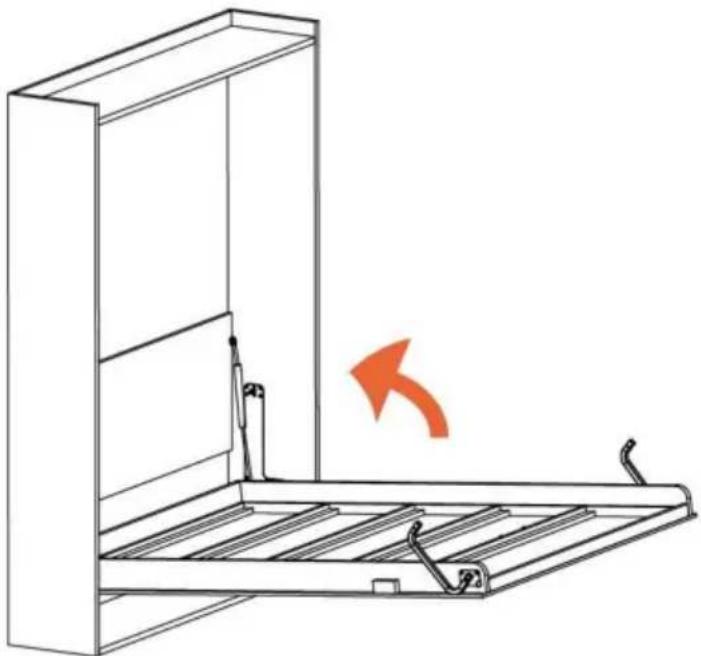

Sluit het bedframe in de kast zoals op de afbeelding.

Installeer de gasveer D op beugel A vanaf de achterkant van de kast en bevestig deze met metalen moer H.

Herhaal de bovenstaande installatie aan de andere kant.

Stap 10:

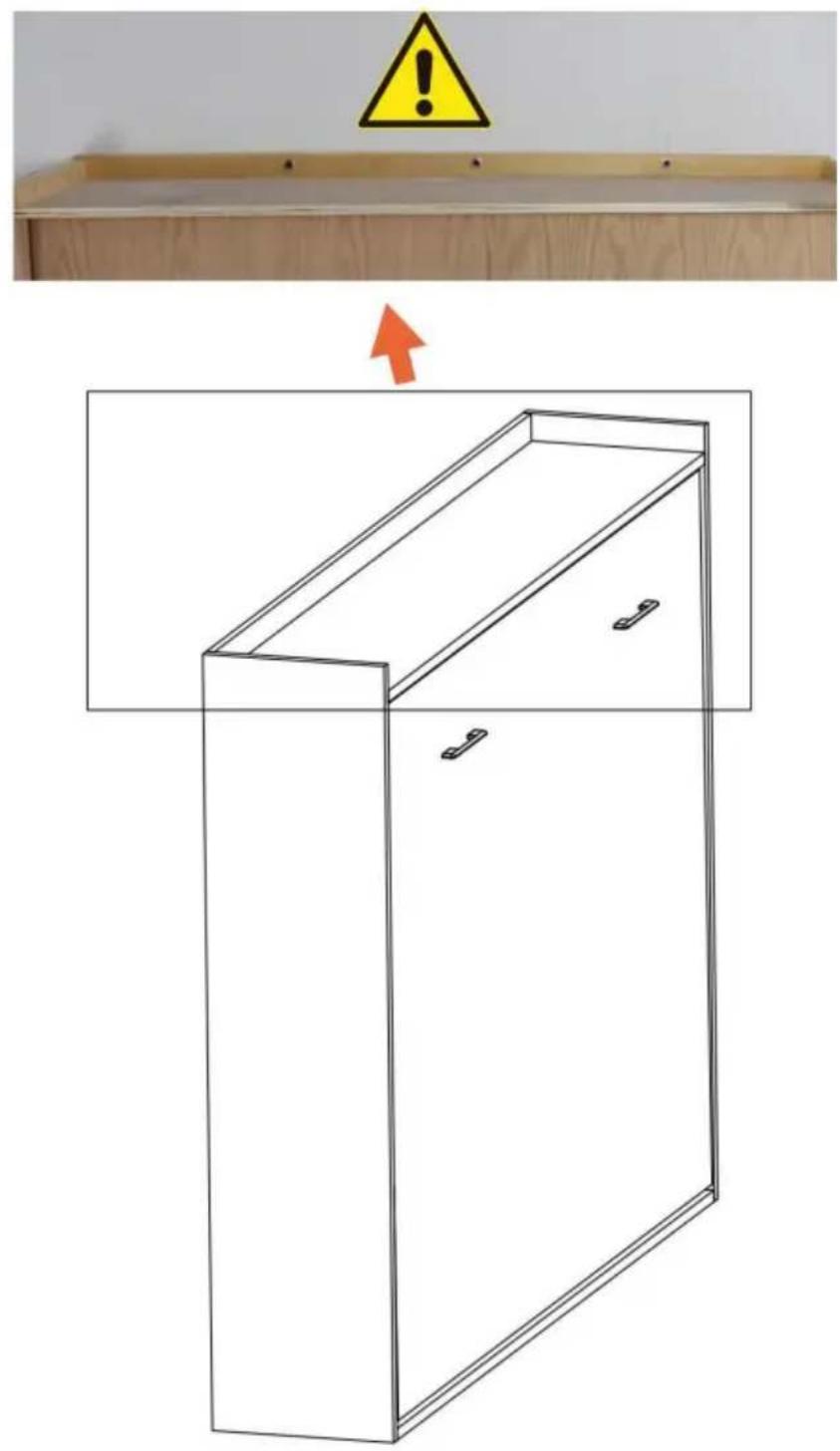

Bevestig de kast aan een massieve muur. De kast moet aan de muur worden bevestigd voordat u deze opent.

Open het bed, plaats paneel 13 op het bedframe.

Plaats de matras op het bedframe en zet deze vast met de riemen E.

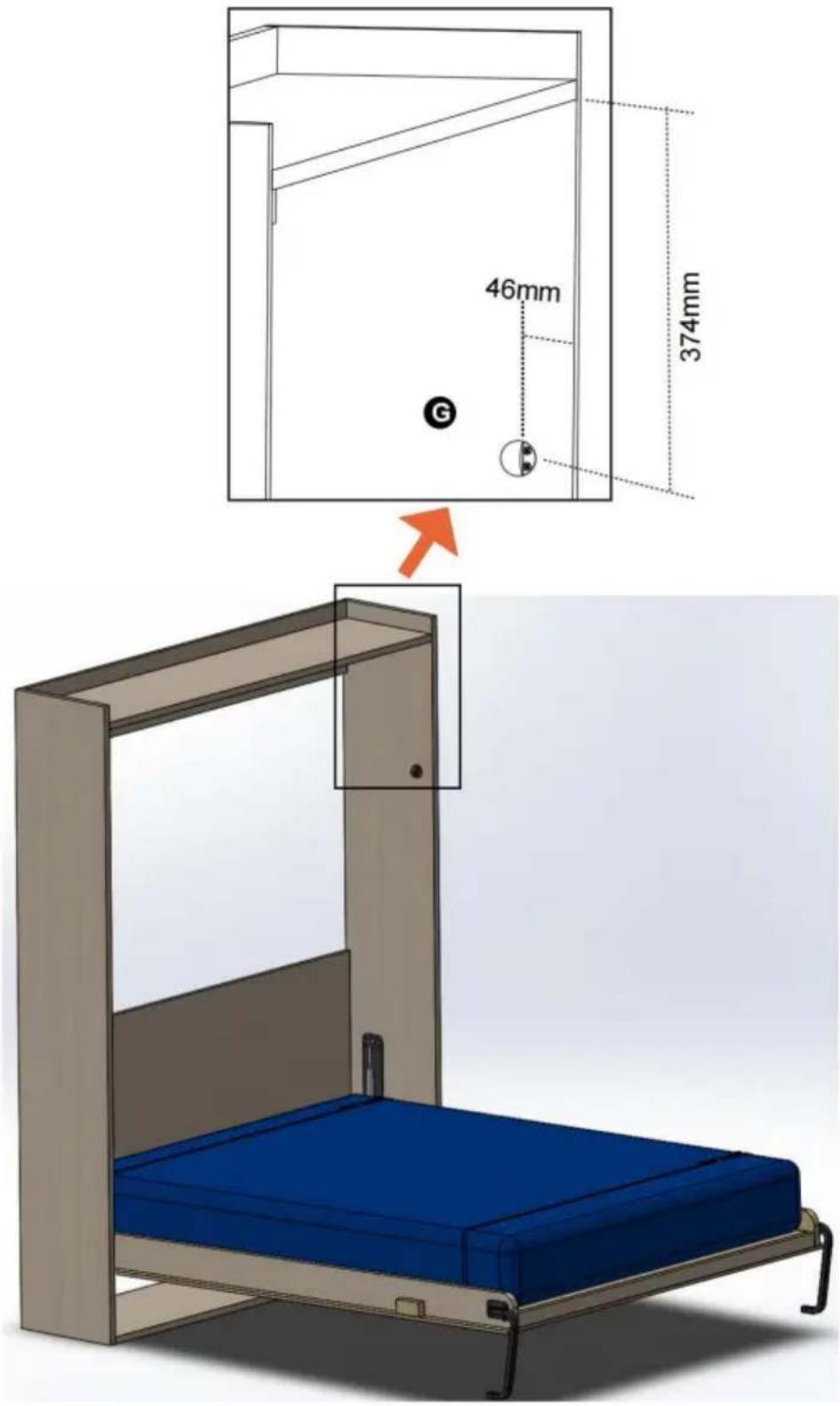

Installeer de stop G op de kast met schroeven J.

Herhaal de bovenstaande installatie aan de andere kant.
