Type de produit	Chargeur de clôture électrique
Modèle	TT-P4
Dimensions (L × H × P)	110 × 180 × 55 mm
Alimentation	Adaptateur secteur DC 12V/2A, batterie plomb 12V ou panneau solaire (en option)
Consommation électrique	≤ 5 W
Tension de sortie	12 kV (crête)
Énergie de sortie	3,0 J
Portée sur une ligne	1 à 3 km
Protection	IP65
Température de fonctionnement	-20 °C à +50 °C
Humidité relative	< 95 %
Largeur d'impulsion	≤ 1 ms
Intervalle de décharge	1,0 s
Nombre de canaux	1 (sortie impulsion unique)
Accessoires inclus	Adaptateur secteur, câble d'alimentation CC, panneau d'avertissement, câble de sortie, isolateurs, ressort, poignée isolante
Entretien	Nettoyer régulièrement les mauvaises herbes et branches autour des câbles pour éviter les pertes de tension
Sécurité	Haute tension jusqu'à 12 kV – ne pas toucher en fonctionnement ; installation par personnel qualifié ; mise à la terre obligatoire
Réparabilité	Ne pas démonter soi-même – contacter le service après-vente

FOIRE AUX QUESTIONS - TT-P4 Vevor

Comment juger si l'appareil fonctionne normalement ?

Vérifiez que le voyant d'alimentation est allumé et que le voyant d'état clignote. Écoutez un bruit de tic-tac (décharge d'impulsion). Approchez un fil isolé de la borne rouge à 0,25 cm de la borne noire : des étincelles confirment le bon fonctionnement.

Pourquoi la clôture a-t-elle peu ou pas de choc électrique ?

Causes possibles : mauvais contact aux bornes, câbles en contact avec des mauvaises herbes ou le sol, mise à la terre insuffisante (pieu trop sec ou moins de 5 pieds), ou court-circuit entre les fils rouge et noir. Vérifiez chaque point.

Comment installer correctement le chargeur ?

Fixez l'hôte à l'intérieur ou dans un boîtier étanche. Connectez la borne rouge au fil conducteur de la clôture et la borne noire à une mise à la terre (pieu enterré à plus de 1,5 m). Utilisez des isolateurs pour séparer le fil des poteaux.

Quelle est la distance maximale de la clôture ?

Avec le modèle TT-P4, la portée sur une seule ligne est de 1 à 3 km selon les conditions (végétation, humidité). Réduisez la distance si la tension chute.

Peut-on utiliser une batterie ou un panneau solaire ?

Oui, l'appareil accepte une alimentation externe : batterie plomb 12V ou panneau solaire avec contrôleur. L'adaptateur secteur fourni peut être remplacé par ces sources (non incluses).

Que faire en cas d'orage ?

N'installez jamais la clôture électrique pendant un orage. Débranchez l'appareil et éloignez-vous de la clôture pour éviter les risques de foudre.

Comment effectuer la mise à la terre ?

Enfoncez un pieu métallique (au moins 1,5 m) dans un sol humide. Reliez-le à la borne noire. Si le sol est sec, ajoutez un fil de terre supplémentaire le long de la clôture. Une bonne mise à la terre est essentielle pour un choc efficace.

Que faire si le voyant d'alimentation reste allumé fixe ?

Un voyant fixe indique un dysfonctionnement de l'appareil. Vérifiez les connexions, l'alimentation et le câblage. Si le problème persiste, contactez le service après-vente – ne démontez pas l'appareil.

Quels sont les risques électriques ?

La tension de sortie atteint 12 kV (impulsion). Ne touchez jamais la clôture ou les bornes pendant le fonctionnement. Débranchez toujours avant toute manipulation. Le non-respect peut provoquer des blessures graves ou mortelles.

Comment entretenir la clôture électrique ?

Coupez régulièrement les mauvaises herbes et branches qui touchent les fils. Vérifiez l'absence de corrosion aux connexions. Testez la tension avec un testeur de clôture. En hiver ou sol sec, humidifiez la prise de terre.

MODE D'EMPLOI TT-P4 Vevor

CHARGEUR DE CLÔTURE ÉLECTRIQUE

MODÈLE : TT-P3, TT-P4

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

AVERTISSEMENT : Veuillez lire ce manuel avant l'installation et l'utilisation, familiarisez-vous avec la méthode d'utilisation correcte de ce produit et normalisez le fonctionnement, sinon toutes les conséquences seront à la charge de l'utilisateur.

Précautions d'installation : La tension générée par le produit est une tension pulsée.

1. Ce produit présente une haute tension interne pendant son fonctionnement. Pour éviter tout risque d'électrocution, veuillez ne pas le démonter sans autorisation.
2. Une haute tension de 5 000 V à 10 000 V est présente à la sortie et à l'avant du produit. Ne pas toucher le produit pendant son fonctionnement. Veuillez installer l'hôte après avoir correctement installé le fil sous-allié de la tige de clôture avant et le circuit approprié. Ne pas installer l'hôte sous tension.
3. N'installez pas de clôture électrique pendant la foudre ; 4.

N'installez pas l'hôte d'impulsions directement à l'extérieur ou dans un endroit humide.

1. En cas d'anomalie du produit, l'alimentation électrique doit être coupée en premier lieu et le personnel d'installation ou de maintenance doit être prévenu à temps. Ne démontez ni ne réparez vous-même le produit, sous peine de dommages.
2. L'utilisateur ne doit pas ouvrir l'hôte pour la maintenance, sinon notre société ne fournira pas de garantie ; 7. Les utilisateurs de ce produit doivent avoir des connaissances en sécurité électrique et en sauvetage en cas de choc

électrique ; 8. Veuillez lire ce manuel avant l'installation et l'utilisation, familiarisez-vous avec la méthode d'utilisation correcte de ce produit et normalisez le fonctionnement, sinon toutes les conséquences seront à la charge de l'utilisateur.

Chargeur de clôture

(TT-P3 ou TTP4)

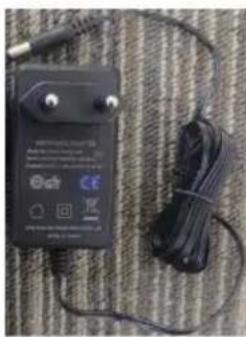

Adaptateur secteur (spécifications américaines ou européennes)

Câble d'alimentation CC

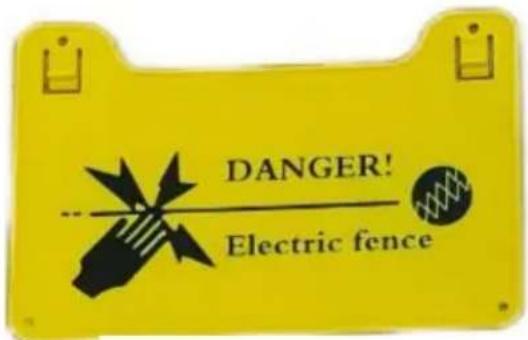

Panneau d'avertissement

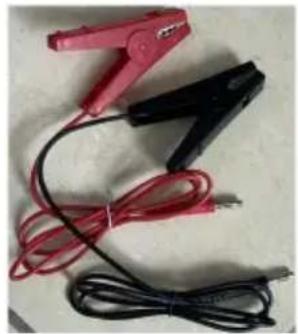

Câble de sortie d'alimentation

Modèle	TT-P3	TT-P4
Alimentation de l'équipement	Adaptateur secteur : DC12V2A
Puissance de l'équipement	≤ 5 W
Production d'énergie	2.0J	3,0 J
Tension de sortie	10 kV	12 kV
amplitude d'impulsion	10 kV	12 kV
largeur d'impulsion	≤1 ms
Intervalle de décharge	1,0 s
Longueur atteignable sur une seule ligne	1 à 3 km
Degré de protection	IP65
Température relative	-20 ~ +50
Humidité relative	Moins de 95%
Port de sortie d'impulsions hôte	Sortie d'impulsion à canal unique
Taille duproduit	110*180*55mm

INSTALLATION DE L'ÉQUIPEMENT

Installation du câble conducteur métallique

La méthode de câblage du câble conducteur avant doit être raisonnablement installée selon le type, la taille et les matériaux conducteurs des animaux en captivité. Voici quelques schémas de câblage. Utilisez les mêmes méthodes de câblage ou des méthodes similaires selon les besoins.

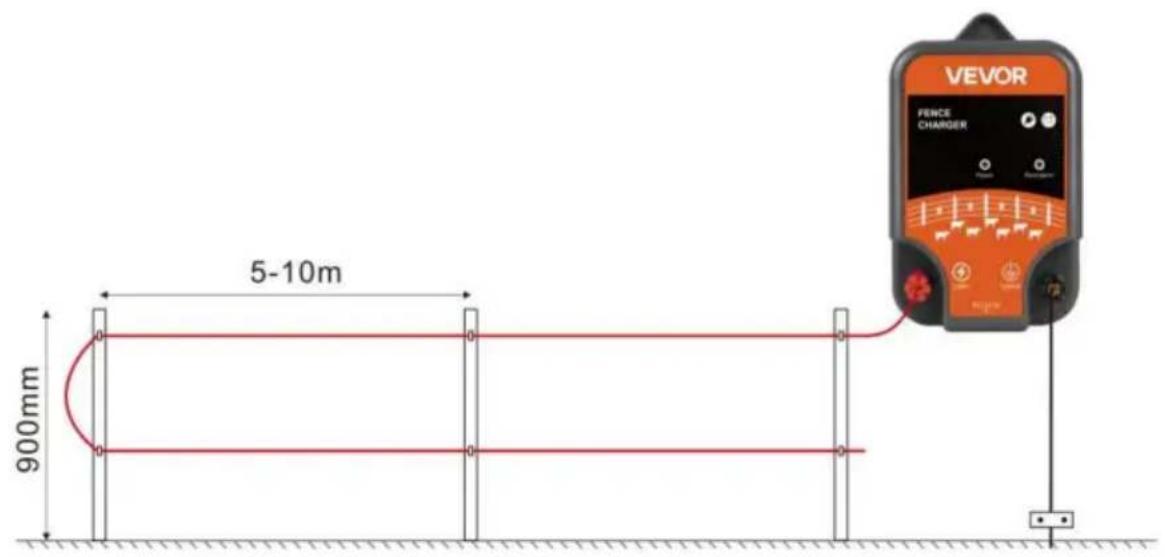

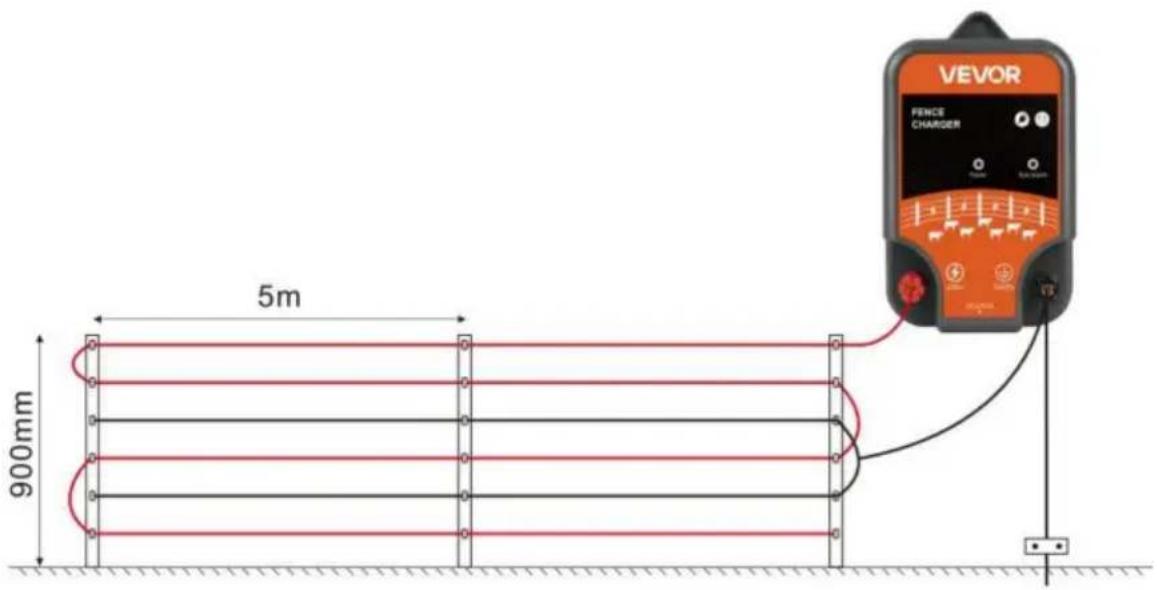

Schéma de câblage à deux fils

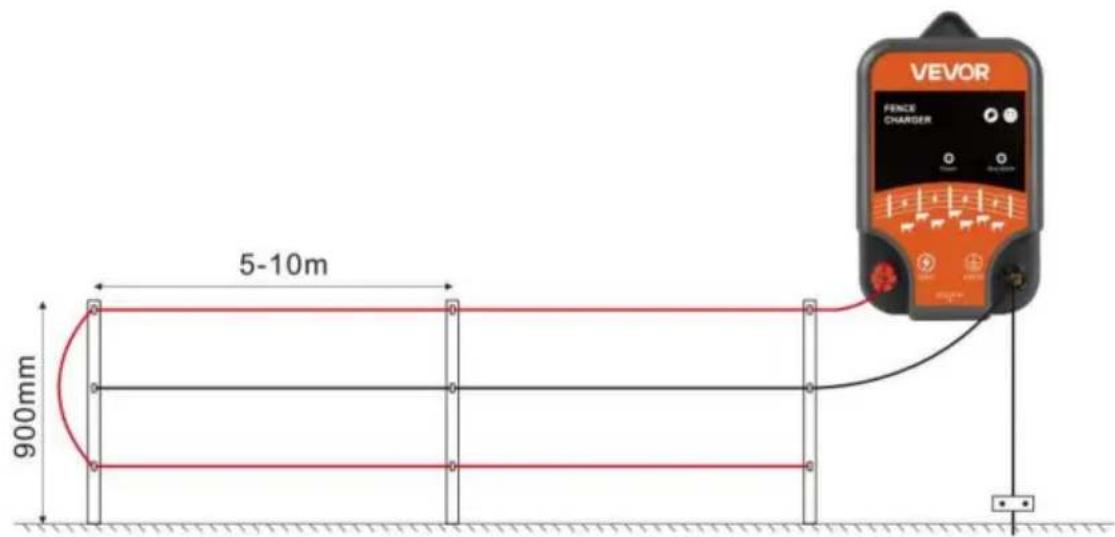

Schéma de câblage à trois fils

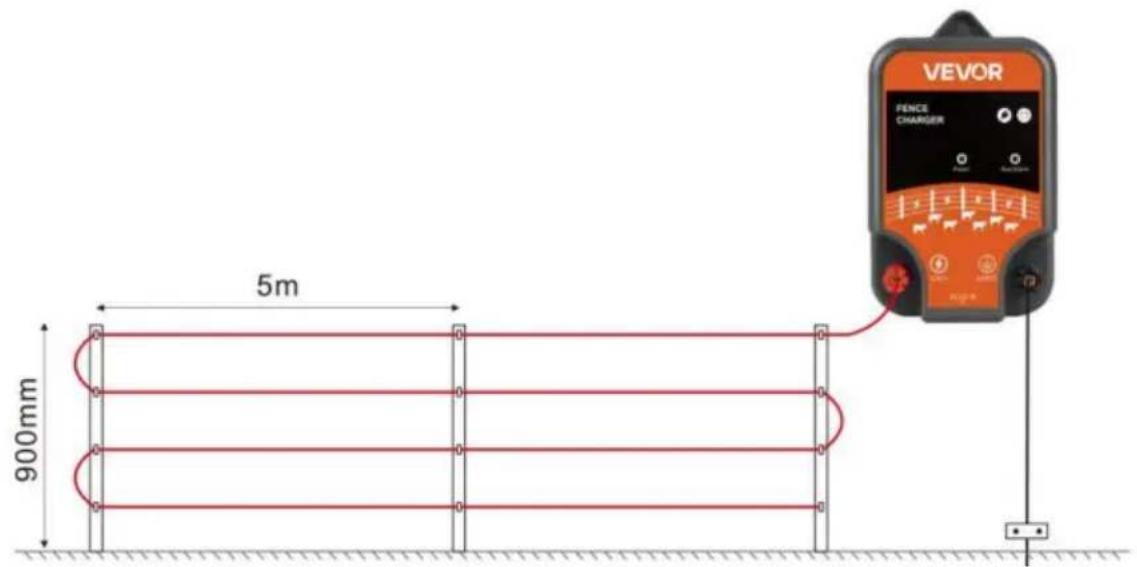

Schéma de câblage à quatre fils

Schéma de câblage à six fils

Installation de l'équipement

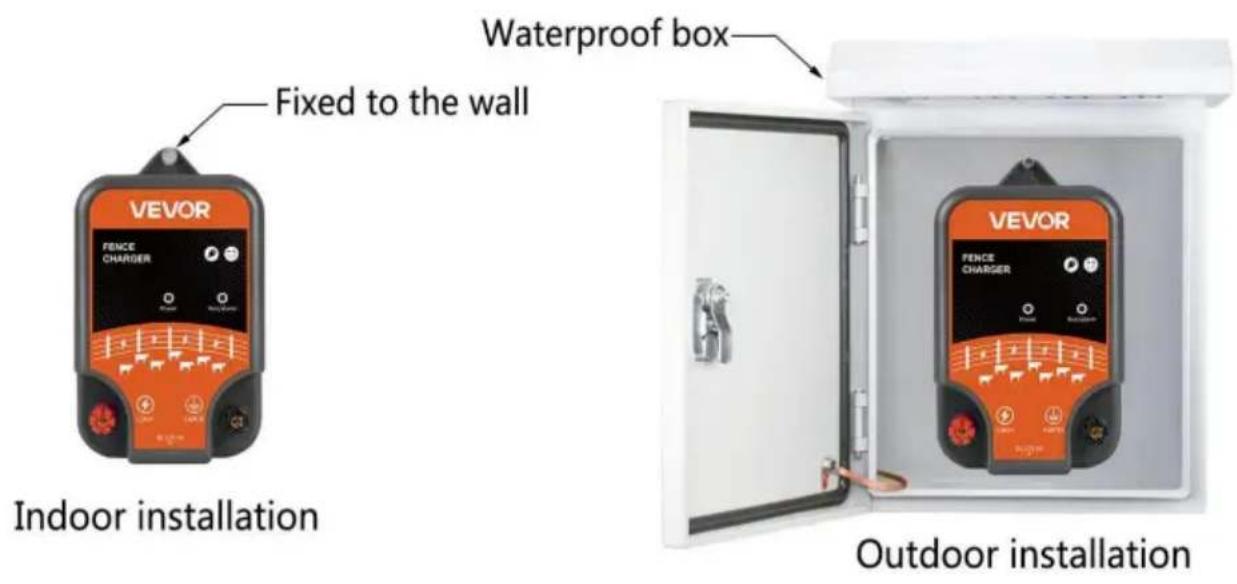

1. Fixez l'hôte de la clôture électrique à impulsions à l'intérieur ; s'il est installé à l'extérieur, il doit être placé dans un boîtier étanche.

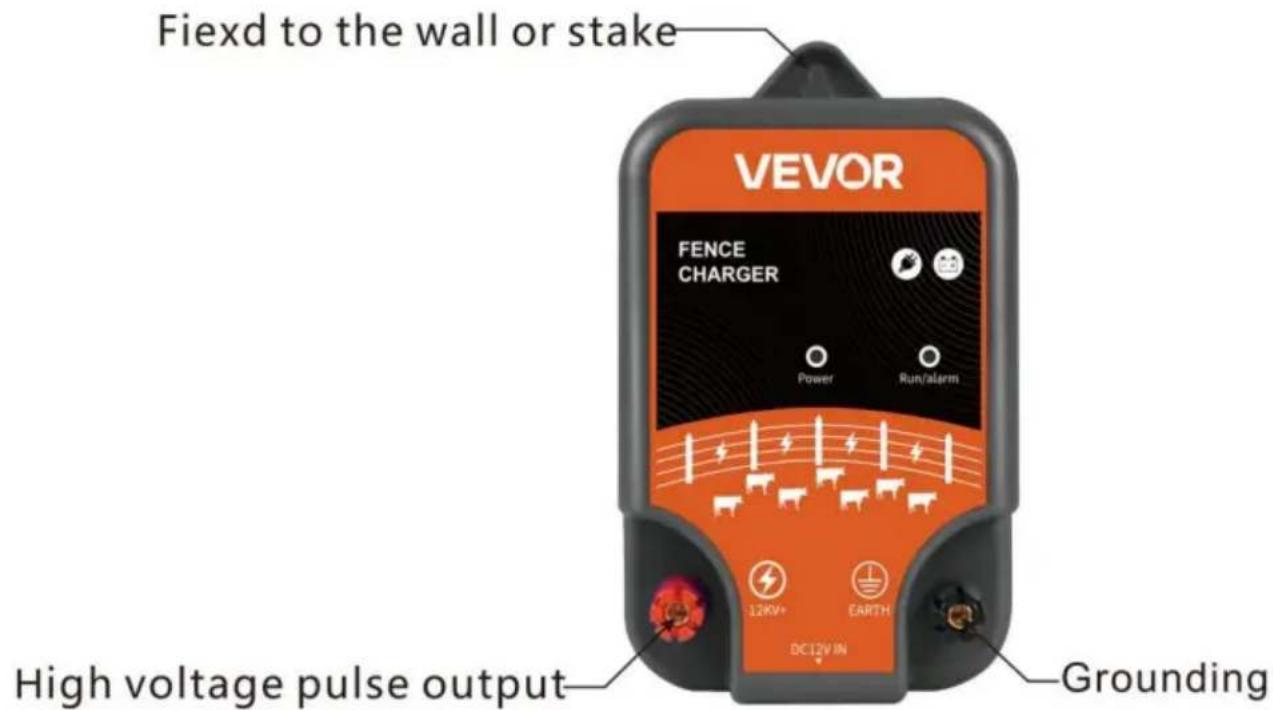

1. La clôture électrique à impulsions est équipée d'une borne rouge et d'une borne noire. La borne rouge correspond à la sortie d'impulsions haute tension et la borne noire à la mise à la terre.

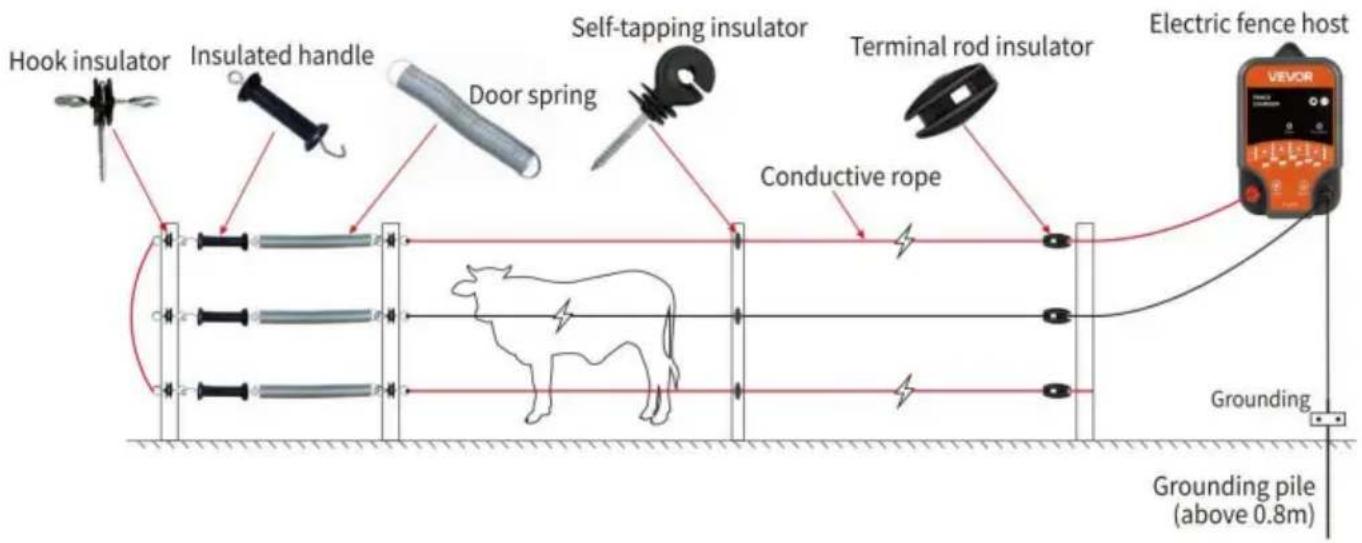

1. Installez l'isolateur, le ressort, la poignée isolante et les autres accessoires sur le poteau en bois avant.

Isolateur de tige terminale : il est

principalement utilisé pour fixer au coin ou au poteau en bois terminal, fixer et serrer la corde d'alimentation et assurer l'isolation avec le poteau croisé.

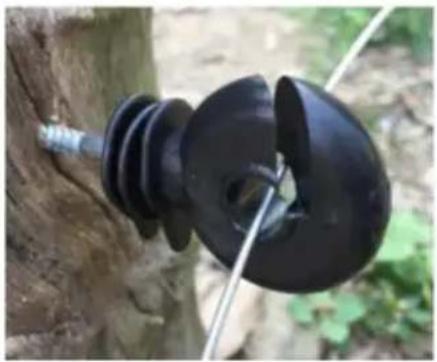

Isolateur autotaraudeur : il est

principalement installé sur le poteau vertical avec un matériau souple tel qu'un poteau en bois ou un poteau en plastique, qui joue le rôle de support de corde conductrice et d'isolation.

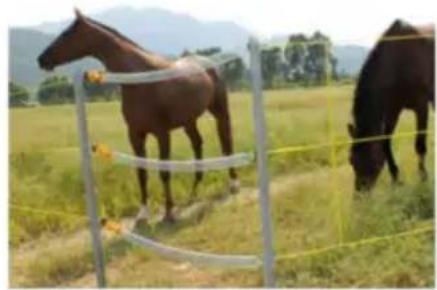

Elle est composée d'un isolateur à crochet bidirectionnel, d'une poignée isolante et d'un ressort. Une fois la porte de clôture installée, elle est reliée aux montants latéraux, amovibles à tout moment pour faciliter l'accès des personnes et des animaux et garantir l'intégrité du périmètre une fois la porte fermée.

1. Il y a une borne rouge et une borne noire au terminal du

clôture électrique à impulsions. La borne rouge correspond à la sortie d'impulsions haute tension et la borne noire à la mise à la terre. Cette dernière peut également être connectée à un fil de la clôture après avoir été reliée à la borne de mise à la terre (ce mode de câblage peut provoquer des chocs plus violents chez les gros animaux lorsqu'ils rencontrent simultanément le fil de sortie d'impulsions rouge et le fil de mise à la terre noir. Remarque : le fil de mise à la terre noir ne doit pas être en contact avec le fil de sortie d'impulsions rouge de la clôture).

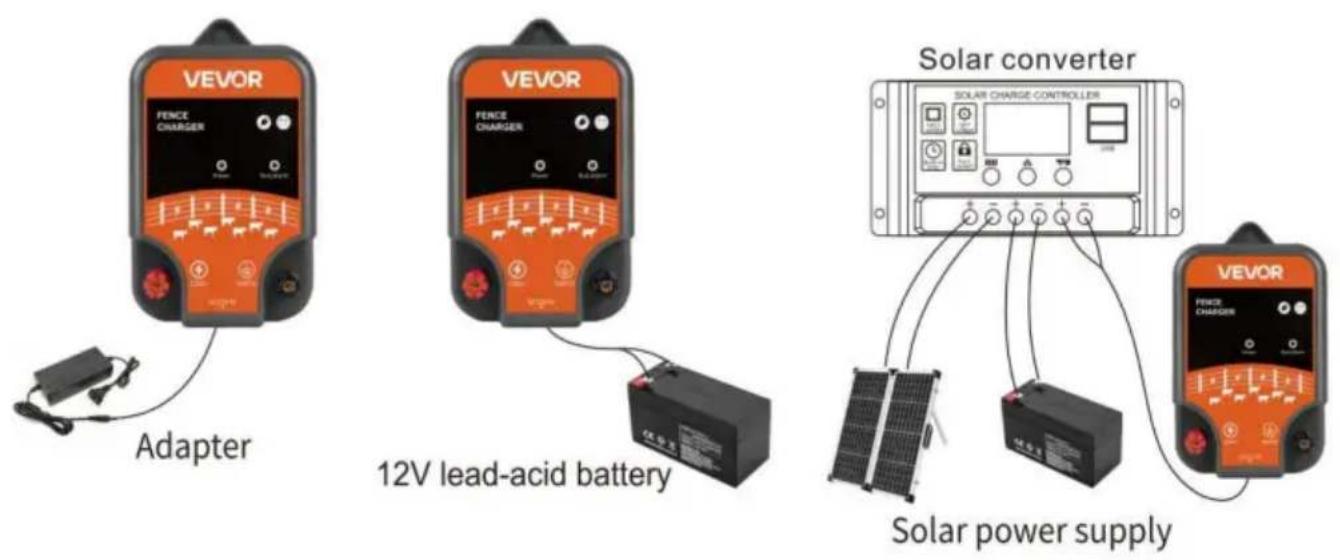

1. La clôture électrique à impulsions est alimentée par un adaptateur secteur, une batterie plomb ou l'énergie solaire (un sur trois).

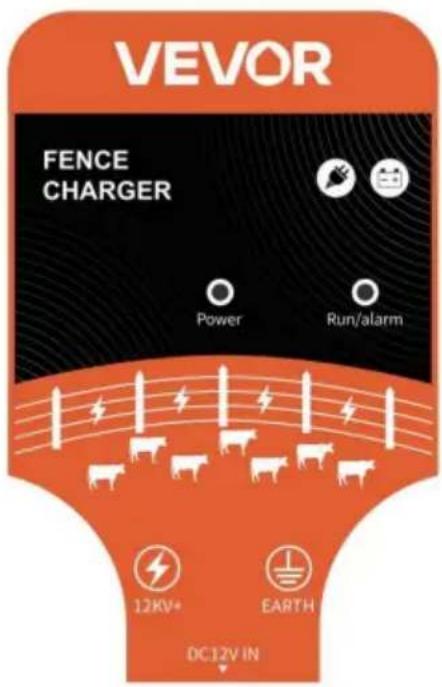

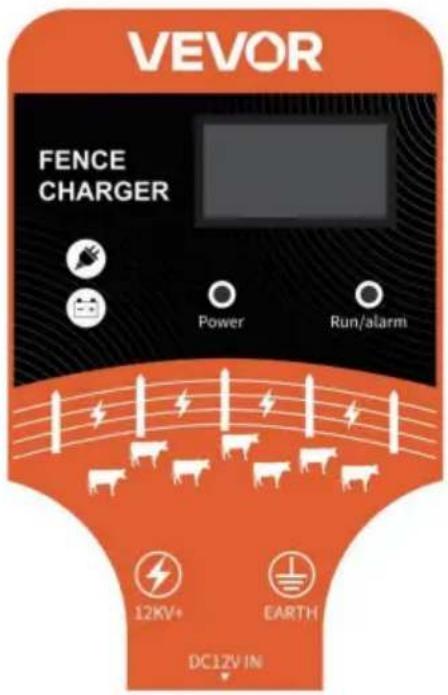

Voyant d'alimentation

Voyant d'état de fonctionnement

PRÉCAUTIONS D'INSTALLATION

1. Le conducteur métallique installé doit être isolé du poteau de support, qu'il s'agisse d'un poteau en bois ou d'un poteau de support en métal, des isolateurs spéciaux doivent être utilisés et installés.
2. Si le fil connecté à l'extrémité de sortie est connecté à d'autres métaux ou connecté à la terre dans un environnement pluvieux et humide, la tension de sortie de l'équipement sera abaissée, réduisant ainsi l'impact sur les animaux.
3. Il doit être correctement mis à la terre. S'il ne pleut pas pendant une longue période, dans la région du nord, la terre est très sèche, ou dans une zone désertique, la force de frappe d

La tension sera réduite et un environnement légèrement humide devrait être sélectionné dans la mesure du possible.

1. Ce produit est réservé à l'élevage et aux endroits spécifiques. Ne pas toucher, équipement à haute tension pulsée.
2. Les mauvaises herbes et les branches autour des câbles conducteurs métalliques, comme de nombreux fils emmêlés, doivent être nettoyés à temps, sinon la tension sera réduite et l'équipement perdra sa fonctionnalité. Surtout lorsqu'il pleut, le conducteur sera entièrement mis à la terre et la tension chutera à un niveau inférieur.
3. Le fil de transition entre la borne de sortie d'impulsion et la borne de mise à la terre de la clôture électrique, vers le conducteur métallique avant et la mise à la terre, ne peut pas utiliser une ligne électrique multiconducteur pour la transition. Deux lignes indépendantes des lignes électriques doivent être utilisées et l'espacement entre les deux lignes doit être supérieur à 16 pieds.
4. Dans le cas des conditions suivantes lors de l'installation, il est recommandé que l'hôte de la clôture électrique fasse passer un fil métallique sur la clôture lors de la mise à la terre de la borne de terre noire (comme indiqué dans la légende d'installation du fil métallique ci-dessus) : le sol environnant est sec, les grands animaux sont gardés en captivité et dans des endroits éloignés (plus de 0,6 mile).

FAQ

Q : Comment juger si l'équipement de test fonctionne normalement ?

A : 1. Si l'écran s'allume, le voyant d'alimentation reste allumé et le feu de circulation clignote, cela est considéré comme normal ; si le feu de circulation est allumé en permanence, cela indique un dysfonctionnement de l'appareil.

1. Une fois l'hôte allumé normalement, écoutez s'il y a un bruit normal de sortie de tension d'impulsion provenant de l'hôte (lorsque l'hôte fonctionne normalement, il émettra un bruit de décharge de tic-tac, et s'il n'y a pas de son, cela indique une défaillance de l'équipement). Connectez une extrémité d'un fil isolé à la

borne de sortie rouge et l'autre extrémité proche de la borne de terre noire (à 0,25 cm près) et vérifiez l'absence d'étincelles électriques. S'il y a un bruit de clic ou une étincelle, cela indique que l'équipement fonctionne correctement. S'il n'y a pas d'étincelle électrique, cela indique que l'équipement est défectueux.

Q : Quelle est la raison de la clôture électrique avec peu ou pas de choc électrique (les animaux ne réagissent pas lorsqu'on les touche) ?

A : 1. Vérifiez d'abord si l'appareil fonctionne normalement. (Reportez-vous à la question 1).

1. Vérifiez si la connexion entre le port de sortie rouge de l'hôte et le port de terre noir est desserrée.
2. Vérifiez si la ligne connectée au port de sortie rouge sur la clôture est en contact avec les mauvaises herbes, les arbres, les objets métalliques et le sol (si c'est le cas, veuillez ajuster la ligne sur la clôture à temps).
3. Vérifiez si le fil connecté à la borne de sortie rouge de la clôture est en contact avec le fil sur la borne de terre noire. (Le fil sur la borne de sortie rouge ne doit pas être en contact avec le fil sur la borne de terre noire).
4. Vérifiez si le point de mise à la terre de l'hôte est sec ou si le piquet de terre n'est pas assez profond (essayez d'éviter un environnement trop sec pour la mise à la terre, et le piquet de terre doit être enterré à plus de 5 pieds dans le sol).

Lorsque l'environnement d'installation de la clôture électrique est sec et que la mise à la terre est mauvaise, vous pouvez vous référer aux instructions d'installation dans le manuel pour connecter un fil de terre à la clôture.

CLAUSE DE NON-RESPONSABILITÉ

(1) La tension générée par le produit est une tension d'impulsion. Elle présente une tension interne pendant le fonctionnement. Pour éviter tout choc électrique, veuillez ne pas le démonter sans autorisation. (2) Il y a une haute tension à la sortie et à l'extrémité avant du produit. Ne le touchez pas lorsque le produit fonctionne ; veuillez installer la clôture, le poteau, le fil en alliage et le circuit correctement avant d'installer le chargeur solaire. Ne

installez pas le chargeur solaire sous tension.

(3) N'installez jamais de clôtures électriques pendant les orages. (4) Veuillez lire ce manuel avant l'installation et l'utilisation, familiarisez-vous avec l'utilisation correcte de ce produit et normalisez le fonctionnement, sinon toutes les conséquences seront supportées par l'utilisateur. (5) Le modèle d'emballage du fabricant peut changer sans préavis, et les photos du magasin seront mises à jour autant que possible pour garantir les derniers types de produits.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte séparée des déchets dans l'Union européenne. Ceci s'applique au produit et à tous ses accessoires marqués de ce symbole. Les produits ainsi marqués ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques.

INFORMATIONS FCC

MISES EN GARDE : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à exploiter l'équipement !

Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications non expressément approuvés par la partie

responsable de la conformité pourraient annuler l'autorité de l'utilisateur à exploiter l'équipement.

REMARQUE : Cet équipement a été testé et jugé conforme aux limites d'un

appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des radiofréquences.

énergie et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'aucune interférence ne se produira dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception.

Augmenter la distance entre l'équipement et le récepteur. Connecter l'équipement à une prise sur un circuit différent de celui auquel l'équipement est connecté.

le récepteur est connecté.

Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
