TT-P4 - Elektrisches Ladegerät Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Weidezaungerät
Modell	TT-P4
Abmessungen (L × H × T)	110 × 180 × 55 mm
Stromversorgung	Netzadapter DC 12V/2A, 12V-Bleiakku oder Solarpanel (optional)
Stromverbrauch	≤ 5 W
Ausgangsspannung	12 kV (Spitze)
Ausgangsenergie	3,0 J
Reichweite pro Linie	1 bis 3 km
Schutzart	IP65
Betriebstemperatur	-20 °C bis +50 °C
Relative Luftfeuchtigkeit	< 95 %
Impulsbreite	≤ 1 ms
Entladeintervall	1,0 s
Anzahl Kanäle	1 (Einzelimpulsausgang)
Mitgeliefertes Zubehör	Netzadapter, Gleichstromkabel, Warnschild, Ausgangskabel, Isolatoren, Feder, Isoliergriff
Wartung	Regelmäßig Unkraut und Äste um die Kabel herum entfernen, um Spannungsverluste zu vermeiden
Sicherheit	Hochspannung bis 12 kV – während des Betriebs nicht berühren; Installation durch qualifiziertes Personal; Erdung erforderlich
Reparierbarkeit	Nicht selbst zerlegen – wenden Sie sich an den Kundendienst

Häufig gestellte Fragen - TT-P4 Vevor

Wie beurteile ich, ob das Gerät normal funktioniert?

Überprüfen Sie, ob die Betriebsanzeige leuchtet und die Statusanzeige blinkt. Hören Sie ein Tick-Tack-Geräusch (Impulsentladung). Führen Sie einen isolierten Draht von der roten Klemme in 0,25 cm Abstand an die schwarze Klemme: Funken bestätigen den ordnungsgemäßen Betrieb.

Warum hat der Zaun wenig oder keinen elektrischen Schlag?

Mögliche Ursachen: schlechter Kontakt an den Klemmen, Kabel in Kontakt mit Unkraut oder dem Boden, unzureichende Erdung (Erdstab zu trocken oder weniger als 1,5 m), oder Kurzschluss zwischen rotem und schwarzem Draht. Überprüfen Sie jeden Punkt.

Wie installiere ich das Gerät richtig?

Befestigen Sie das Gerät im Innenbereich oder in einem wasserdichten Gehäuse. Verbinden Sie die rote Klemme mit dem Zaundraht und die schwarze Klemme mit einer Erdung (mindestens 1,5 m tief eingegrabener Erdstab). Verwenden Sie Isolatoren, um den Draht von den Pfosten zu trennen.

Wie groß ist die maximale Zaunlänge?

Mit dem Modell TT-P4 beträgt die Reichweite auf einer einzelnen Linie 1 bis 3 km je nach Bedingungen (Bewuchs, Feuchtigkeit). Verringern Sie die Entfernung, wenn die Spannung abfällt.

Kann man eine Batterie oder ein Solarpanel verwenden?

Ja, das Gerät akzeptiert eine externe Stromversorgung: 12V-Bleiakku oder Solarpanel mit Regler. Der mitgelieferte Netzadapter kann durch diese Quellen ersetzt werden (nicht im Lieferumfang enthalten).

Was tun bei Gewitter?

Installieren Sie den Elektrozaun niemals während eines Gewitters. Trennen Sie das Gerät und halten Sie sich vom Zaun fern, um Blitzschlagrisiken zu vermeiden.

Wie führe ich die Erdung durch?

Schlagen Sie einen Metallpfahl (mindestens 1,5 m) in feuchten Boden. Verbinden Sie ihn mit der schwarzen Klemme. Bei trockenem Boden fügen Sie einen zusätzlichen Erdungsdraht entlang des Zauns hinzu. Eine gute Erdung ist für einen wirksamen Schlag unerlässlich.

Was tun, wenn die Betriebsanzeige dauerhaft leuchtet?

Eine dauerhaft leuchtende Anzeige weist auf eine Fehlfunktion des Geräts hin. Überprüfen Sie die Anschlüsse, die Stromversorgung und die Verkabelung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst – zerlegen Sie das Gerät nicht.

Welche elektrischen Risiken bestehen?

Die Ausgangsspannung erreicht 12 kV (Impuls). Berühren Sie den Zaun oder die Klemmen während des Betriebs niemals. Trennen Sie immer vor jedem Eingriff. Nichtbeachtung kann zu schweren oder tödlichen Verletzungen führen.

Wie warte ich den Elektrozaun?

Schneiden Sie regelmäßig Unkraut und Äste, die die Drähte berühren. Überprüfen Sie die Anschlüsse auf Korrosion. Testen Sie die Spannung mit einem Zauntester. Im Winter oder bei trockenem Boden befeuchten Sie die Erdung.

BEDIENUNGSANLEITUNG TT-P4 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

ELEKTRISCHER WEIDEZAUN

LADEGERÄT

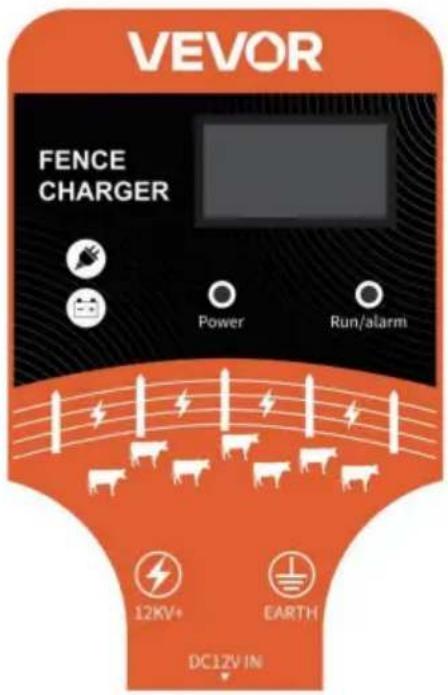

MODELL: TT-P3

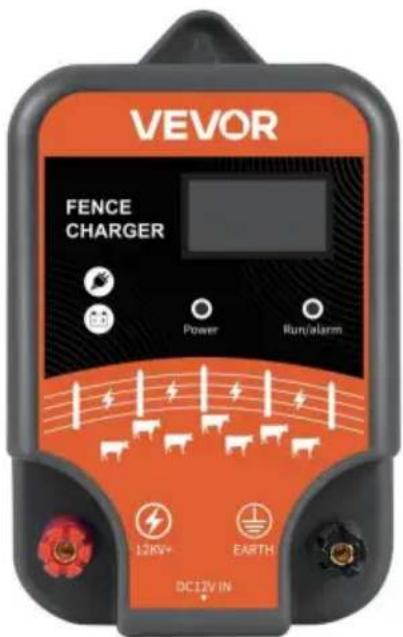

MODELL: TT-P4

Elektrisches Zaunladegerät

MODELL: TT-P3, TT-P4

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

SICHERHEITSHINWEISE

WARNUNG:

Bitte lesen Sie dieses Handbuch vor der Installation und Verwendung, machen Sie sich mit der richtigen Verwendungsmethode dieses Produkts vertraut und standardisieren Sie die Bedienung, andernfalls gehen alle Konsequenzen zulasten des Benutzers.

Vorsichtsmaßnahmen bei der Installation: Die vom Produkt erzeugte Spannung ist eine Impulsspannung.

1. Dieses Produkt steht während des Betriebs unter Hochspannung. Um einen Stromschlag zu vermeiden, zerlegen Sie es bitte nicht ohne Genehmigung.
2. An der Ausgangs- und Vorderseite des Produkts liegt eine Hochspannung von 5000 V bis 10000 V an. Berühren Sie das Produkt nicht, während es in Betrieb ist. Installieren Sie den Host erst, nachdem Sie den vorderen Zaunstab-Sublegierungsdraht und den korrekten Schaltkreis korrekt installiert haben. Installieren Sie den Host nicht unter Spannung.
3. Installieren Sie keinen Elektrozaun bei Gewitter; 4. Installieren Sie den Impulsgeber nicht direkt im Freien oder an einem feuchten Ort.
4. Im Falle einer Anomalie des Produkts muss zuerst die Stromversorgung unterbrochen und das professionelle Installations- oder Wartungspersonal rechtzeitig benachrichtigt werden. Zerlegen oder reparieren Sie das Produkt nicht selbst, sonst tragen Sie die Konsequenzen;
5. Der Benutzer darf den Host nicht für Wartungsarbeiten öffnen, da unser Unternehmen sonst keine Garantie übernimmt. 7. Benutzer dieses Produkts müssen über Kenntnisse in der Elektrotechnik verfügen. Sicherheit und Rettung bei Stromschlag;
6. Lesen Sie dieses Handbuch vor der Installation und Verwendung, machen Sie sich mit der richtigen Verwendungsmethode dieses Produkts vertraut und standardisieren Sie die Bedienung, andernfalls gehen alle Konsequenzen zulasten des Benutzers.

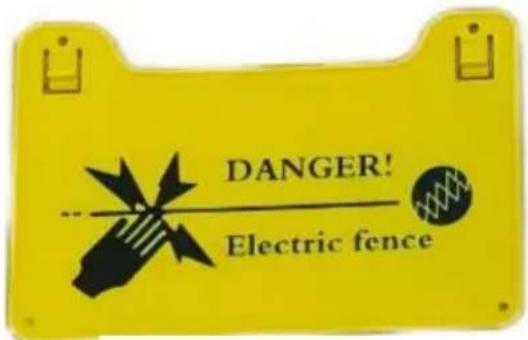

TEILELISTE

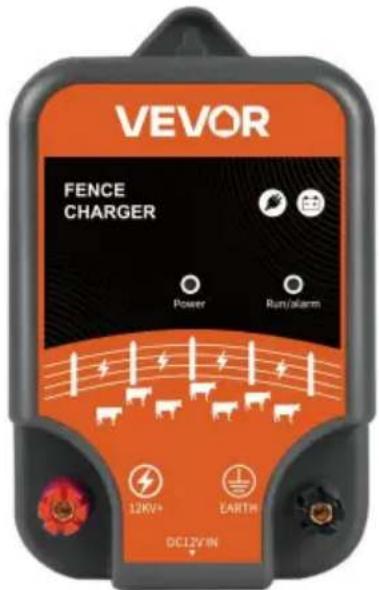

Zaunladegerät (TT-P3 oder TP4)

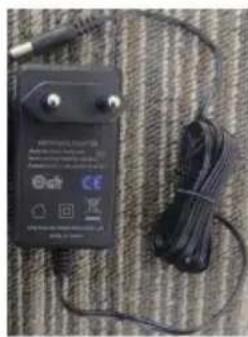

Netzteil US-Spezifikation oder Euro-Spezifikation

Gleichstromkabel

Modell	TT-P3	TT-P4
Gerätestromversorgung	Netzteil: DC12V 2A
Geräteleistung	ÿ5W
Energieabgabe	2,0 J	3,0 J
Spannungsausgang	10 kV	12 kV
Impulsamplitude	10 kV	12 kV
Impulsbreite	ÿ1 ms
Entladeintervall	1,0 s
Erreichbare Länge einer einzelnen Zeile	1 bis 3 km
Schutzgrad	IP65
Relative Temperatur	-20 y ~ +50 y
Relative Luftfeuchtigkeit	Weniger als 95 %
Host-Impulsausgangsport	Einkanaliger Impulsausgang
Produktgröße	110*180*55 mm

INSTALLATION DER AUSRÜSTUNG

(Zwei) Installation von metallleitenden Kabeln

Die Verdrahtungsmethode des vorderen leitfähigen Kabels muss angemessen installiert werden, je nach Art, Größe und leitfähigen Materialien der

Tiere in Gefangenschaft. Nachfolgend sind einige typische Schaltpläne aufgeführt. Finden Sie gleiche und ähnliche Verdrahtungsmethoden entsprechend Ihren Anforderungen.

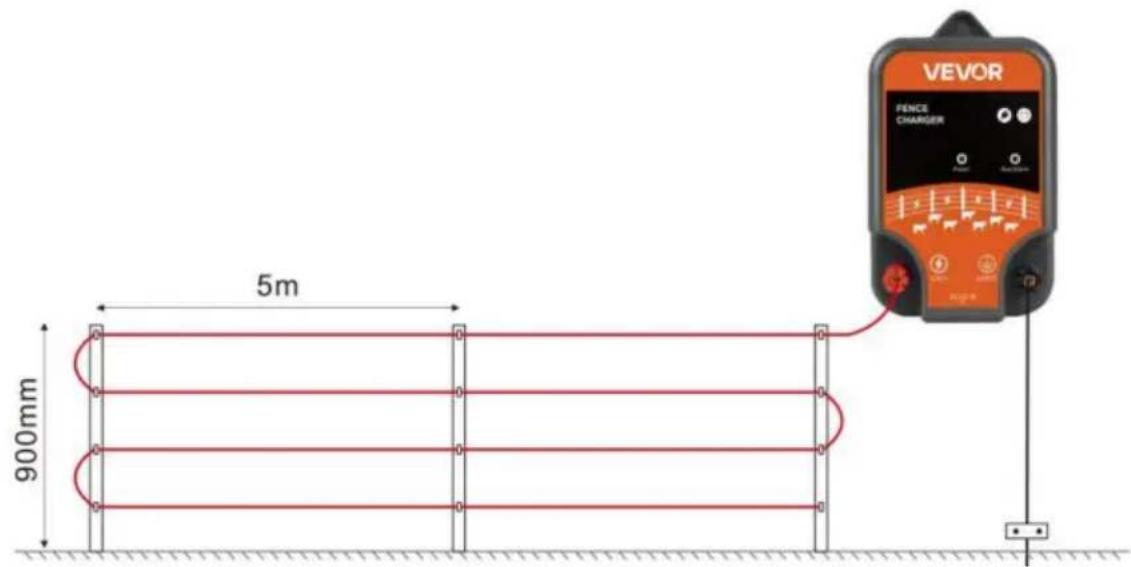

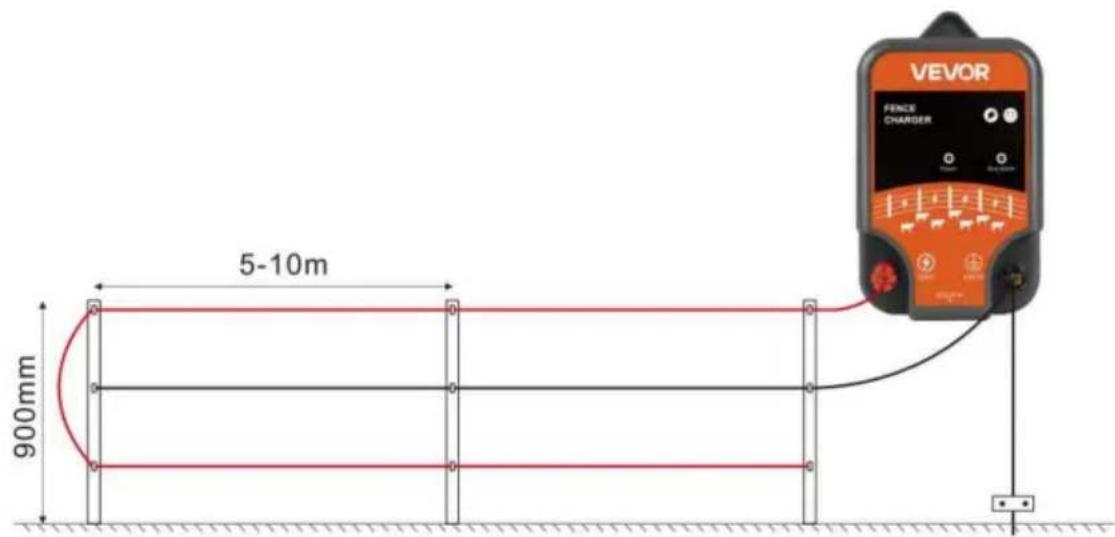

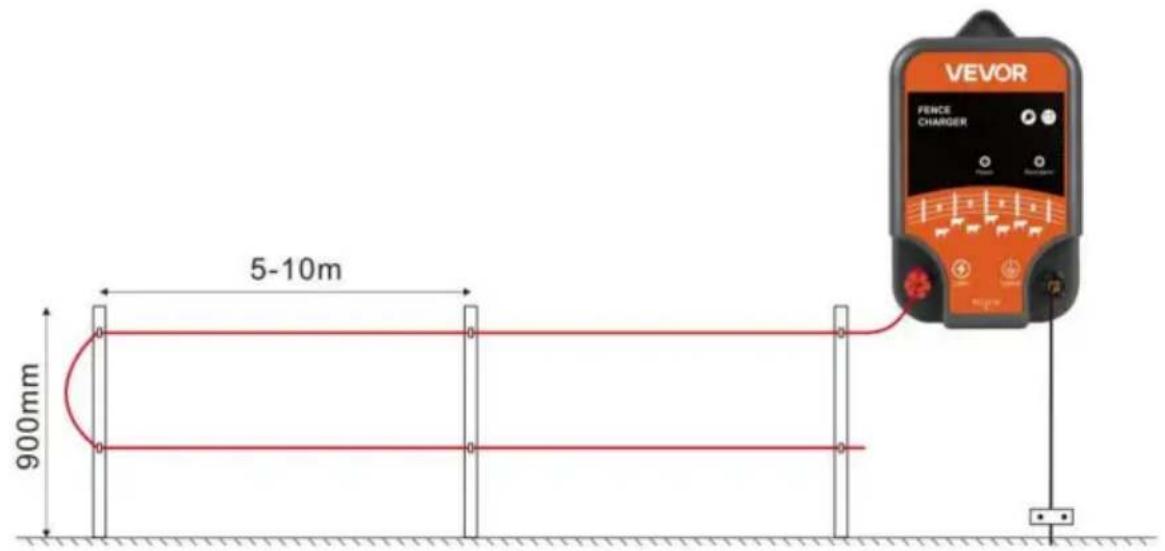

Zweidraht-Schaltplan

Dreileiter-Schaltplan

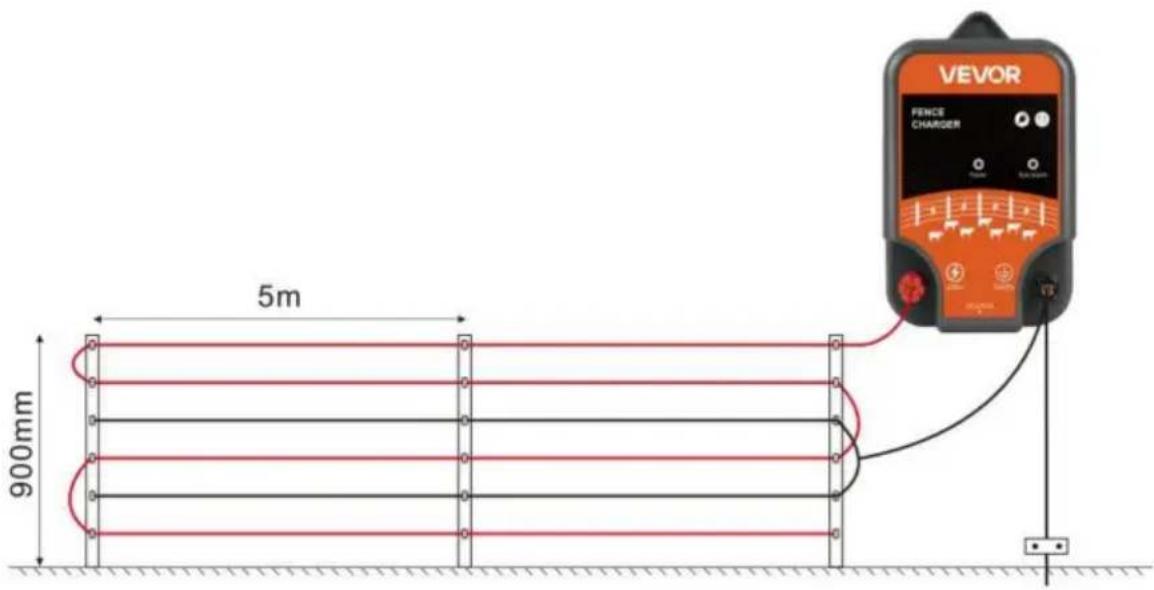

Vierleiter-Schaltplan

Sechs-Draht-Schaltplan

(Zwei)Geräteinstallation

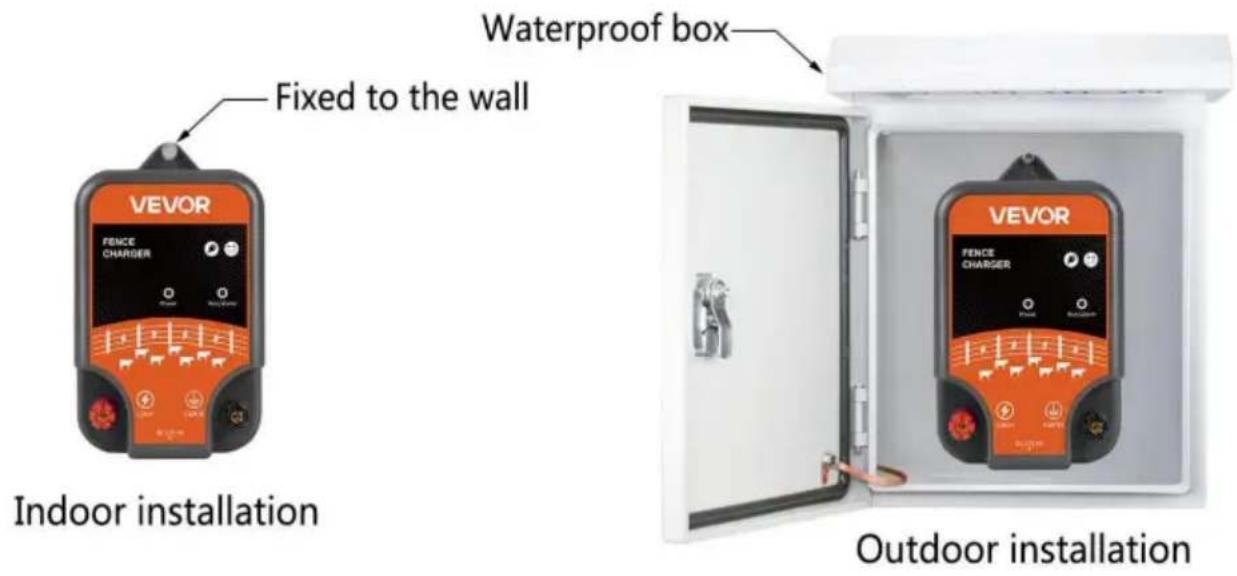

1. Befestigen Sie den Impuls-Elektrozaun-Host im Innenbereich, und wenn er im Freien installiert wird, muss er in einer wasserdichten Box installiert werden.

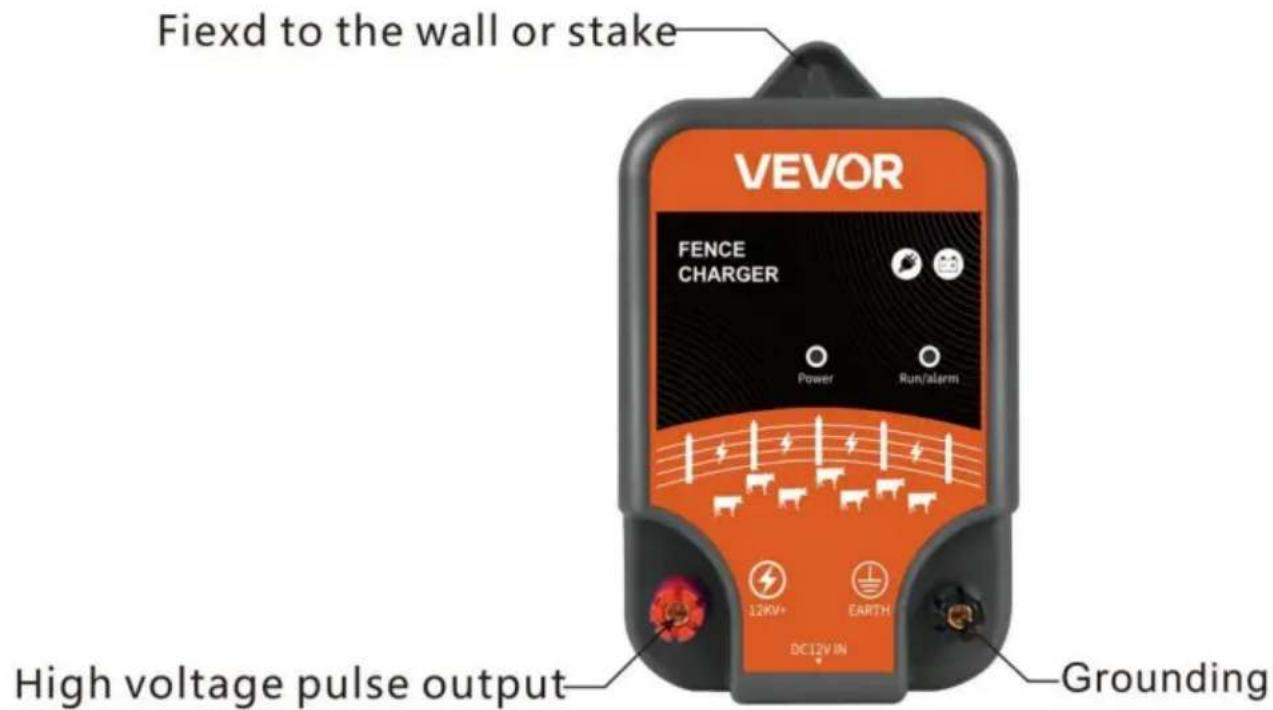

1. Am Anschluss des Impuls-Elektrozauns befinden sich ein roter und ein schwarzer Anschluss. Der rote Anschluss ist der Hochspannungsimpuls-Ausgangsanschluss und der schwarze Anschluss ist der Erdungsanschluss.

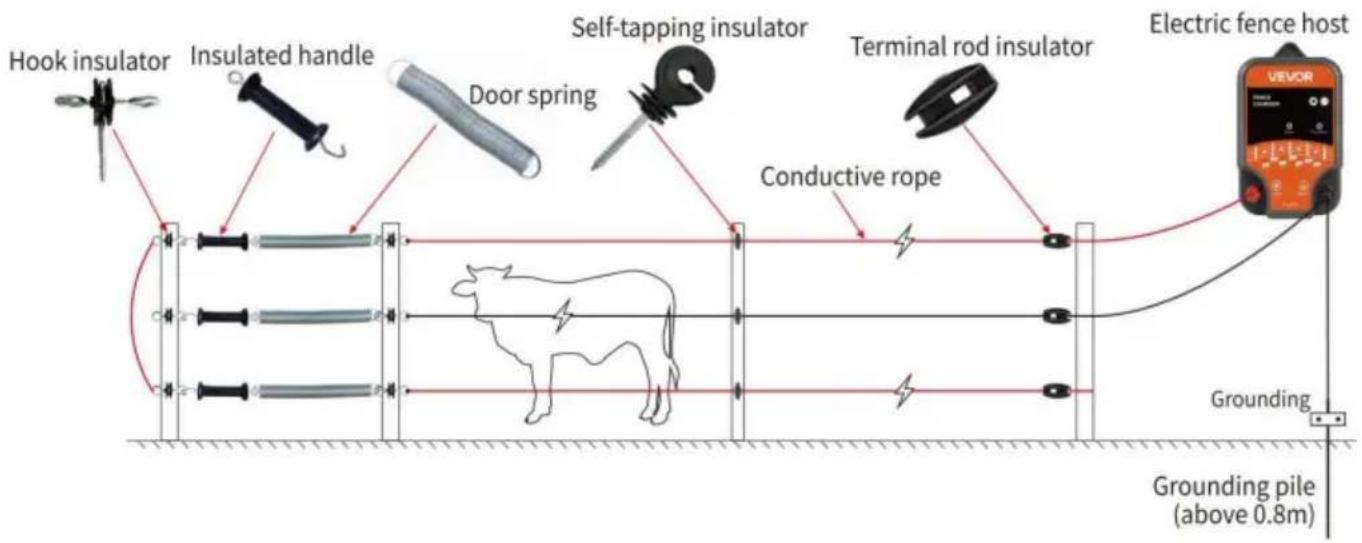

1. Installieren Sie Isolator, Feder, Isoliergriff und anderes Zubehör an den vorderen Holzpfählen.

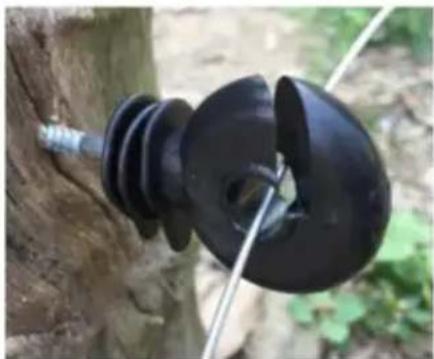

Endstangenisolator. Er wird

hauptsächlich zur Befestigung an der Ecke oder am Endholzpfahl verwendet, um das Zugseil zu befestigen und festzuziehen und die Isolierung mit dem Holzpfahl sicherzustellen.

Selbstschneidender Isolator.

Er wird hauptsächlich aus weichem Material wie Holzpfählen oder Kunststoffpfählen an aufrechten Masten installiert und dient als Stütze für leitfähige Seile und Isolierung.

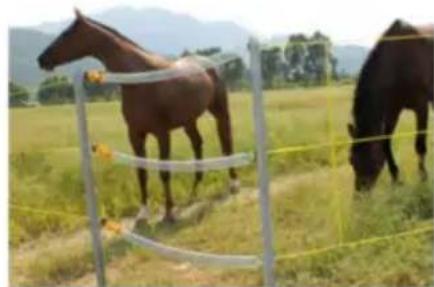

besteht aus einem Zweiwege-Hakenisolator, einem Isoliergriff und einer Türfeder. Nachdem die Zauntür festgelegt wurde, wird sie mit den aufrechten Stangen auf beiden Seiten der Tür verbunden, die jederzeit entfernt werden können, um den Zugang von Menschen oder Tieren zu erleichtern und die Integrität des Umfangs bei geschlossener Tür zu gewährleisten.

1. Es gibt einen roten und einen schwarzen Anschluss am Anschluss des Impuls-Elektrozaun. Der rote Anschluss ist der Hochspannungs-Impulsausgangsanschluss, der schwarze Anschluss ist der Erdungsanschluss. Der Erdungsanschluss kann nach dem Anschluss an den Erdungspfahl auch mit einem Draht am Zaun verbunden werden (bei dieser Verdrahtungsart können große Tiere stärkere Schläge spüren, wenn sie gleichzeitig auf den roten Impulsausgangsdraht und den schwarzen Erdungsdraht treffen. Hinweis: Der schwarze Erdungsdraht darf keinen Kontakt mit dem roten Impulsausgangsdraht am Zaun haben).

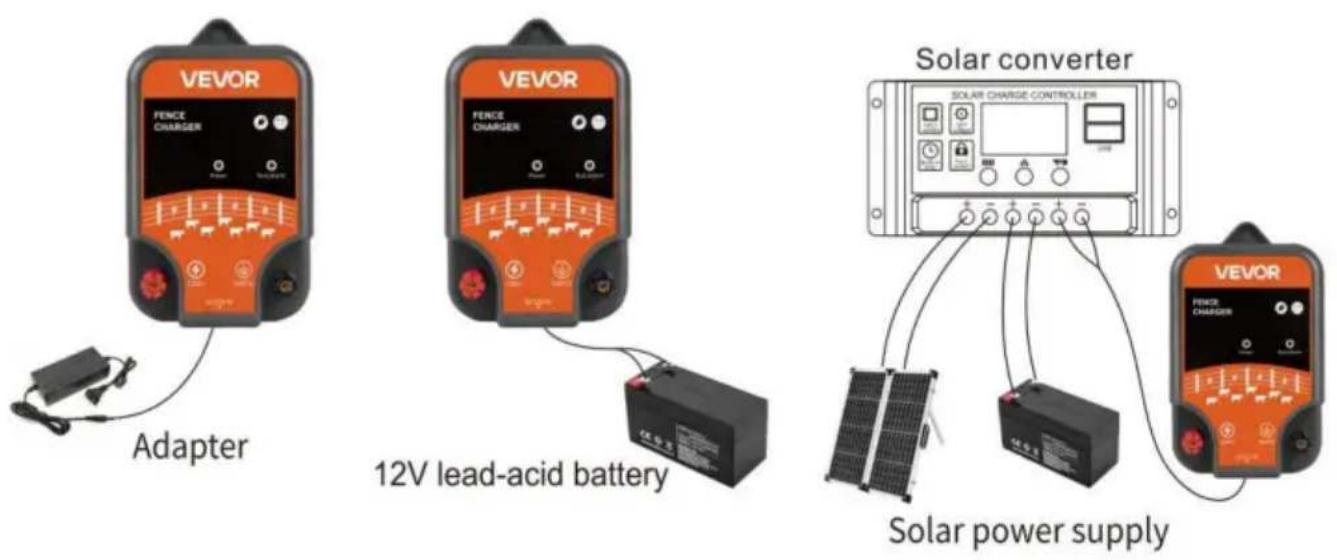

1. Der Pulse-Elektrozaun wird über ein Netzteil, eine Blei-Säure-Batterie oder Solarenergie (eine von drei) mit Strom versorgt.

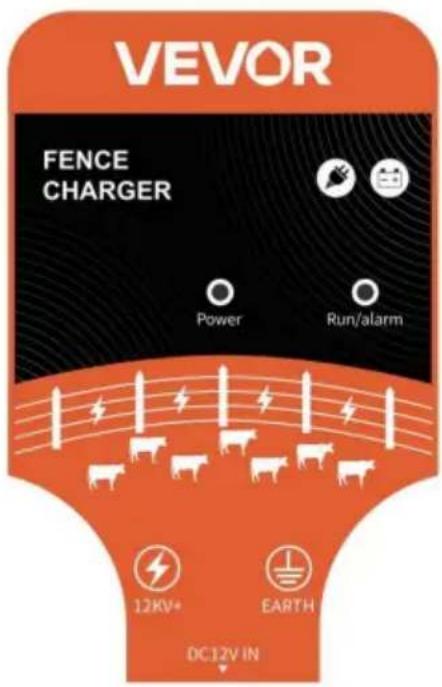

Betriebsanzeige

Kontrollleuchte Arbeitsbetrieb

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

1. Der installierte Metallleiter muss vom Stützmast isoliert werden, egal ob es sich um einen Holzpfahl oder einen Metallstützmast handelt, spezielle Isolatoren müssen installiert werden.
2. Wenn der Draht am Ausgangsende mit anderen Metallen verbunden ist oder in regnerischer und feuchter Umgebung mit der Erde verbunden, wird die Ausgangsspannung des Geräts heruntergezogen, wodurch die Auswirkungen auf Tiere reduziert werden.
3. Es muss gut geerdet sein. Wenn es längere Zeit nicht regnet, in nördlichen Regionen, das Land sehr trocken ist, oder in einem Wüstengebiet, die Schlagkraft der Spannung wird reduziert, und eine leicht feuchte Umgebung sollte soweit wie möglich ausgewählt werden.

Die Spannung wird reduziert, und eine leicht feuchte Umgebung sollte soweit wie möglich ausgewählt werden.

1. Dieses Produkt ist nur für die Zucht und spezielle Orte verwendet. Nicht berühren Impuls-Hochspannungsgeräte.
2. Unkraut und Äste um die Metallleiterkabel, wie viele verwickelte Drähte müssen rechtzeitig gereinigt werden, sonst wird die Spannung reduziert und das Gerät verliert seine Funktion. Besonders bei Regen wird der Leiter vollständig geerdet und die Spannung sinkt auf ein niedrigeres Niveau.
3. Der Übergangsdraht vom Impulsausgangsanschluss und der Erdungsklemme des Weidezaungeräts an den vorderen Metallleiter und den Erdungsstapel kann keine mehradrige Stromleitung für den Übergang verwenden. Zwei unabhängige Stromleitungen müssen verwendet werden und der Abstand zwischen den beiden Leitungen sollte mehr als 16 Fuß betragen.
4. Im Falle der folgenden Bedingungen während der Installation wird empfohlen, dass der Wirt des Elektrozauns einen Metalldraht am Zaun herausführen sollte, während Sie den schwarzen Erdungsanschluss erden (wie im obigen Metall-Legende zur Kabelverlegung gezeigt): Der Umgebungsboden ist trocken, große Tiere sind in Gefangenschaft gehalten und an weit entfernten Orten (mehr als 1).

Häufig gestellte Fragen

F: Wie kann ich beurteilen, ob das Testgerät normal funktioniert?

A: 1. Wenn der Bildschirm aufleuchtet, die Betriebsanzeige dauerhaft leuchtet und das Lauflicht blinkt, gilt es als normal. Wenn das Lauflicht ständig leuchtet, weist dies auf eine Fehlfunktion des Geräts hin.

Das Lauflicht blinkt, gilt als normal. Wenn das Lauflicht ständig leuchtet, weist dies auf eine Fehlfunktion des Geräts hin.

Wenn es ständig leuchtet, weist dies auf eine Fehlfunktion des Geräts hin.

1. Nachdem der Host normal eingeschaltet ist, hören Sie, ob es einen normalen Ton gibt.

Impulsspannungsausgangston vom Host (wenn der Host arbeitet)

Normalerweise gibt es ein tickendes Entladegeräusch von sich, und wenn kein Geräusch zu hören ist

zeigt einen Gerätefehler an). Verbinden Sie ein Ende eines isolierten Kabels mit dem

roten Ausgangsanschluss und das andere Ende in der Nähe des schwarzen Erdungsanschlusses (innerhalb von 0,1 Zoll) und prüfen Sie, ob elektrische Funken vorhanden sind. Wenn ein Klicken zu hören ist oder Funken, zeigt es an, dass das Gerät ordnungsgemäß funktioniert. Wenn kein elektrischer Funke vorhanden ist, deutet dies auf einen Gerätedefekt hin.

F: Was ist der Grund dafür, dass der Elektrozaun kaum oder keinen Stromschlag verursacht? (Tiere reagieren nicht auf Berührung)?

A: 1. Überprüfen Sie zunächst, ob das Gerät normal läuft. (Siehe Frage 1). 2. Überprüfen Sie, ob die Verbindung zwischen dem roten Ausgangsport am Host und dem schwarzen Erdungsanschluss locker ist. 3. Überprüfen Sie, ob die Leitung, die mit dem roten Ausgangsanschluss am Zaun verbunden ist, in Kontakt mit Unkraut, Bäumen, Metallgegenständen und dem Boden ist (wenn ja, passen Sie die Linie am Zaun rechtzeitig an.) 4. Überprüfen Sie, ob das Kabel, das mit dem roten Ausgangsanschluss am Zaun verbunden ist, in Kontakt mit dem Kabel an der schwarzen Erdungsklemme ist. (Das Kabel am roten Ausgangsanschluss darf nicht mit dem Kabel auf der schwarzen Masse in Kontakt sein.) 5. Überprüfen Sie, ob der Erdungsort des Hosts trocken ist oder der Erdungspfahl nicht tief genug ist (versuchen Sie, eine zu trockene Umgebung für die Erdung zu vermeiden, und der Erdungspfahl muss mehr als 1,5 m tief im Boden vergraben sein). Wenn die Umgebung der Elektrozauninstallation trocken ist und die Erdung schlecht, können Sie die Installationsanweisungen im Handbuch befolgen, um ein Erdungskabel zum Zaun zu führen.

HAFTUNGSAUSSCHLUSS

(1). Die vom Produkt erzeugte Spannung ist eine Impulsspannung. Sie hat eine hohe Spannung während des Betriebs im Inneren. Um einen Stromschlag zu vermeiden, zerlegen Sie es nicht ohne Erlaubnis. (2). Am Ausgangs- und Eingangsende des Produkts liegt Hochspannung an. Berühren Sie es nicht, wenn das Produkt in Betrieb ist. Bitte installieren Sie den vorderen Zaunpfahl, Legierungsdraht und korrekten Schaltkreis vor der Installation des Solarladegeräts. Nicht

(3) Installieren Sie niemals elektrische Zäune während eines Gewitters. (4). Bitte lesen Sie dieses Handbuch vor der Installation und Verwendung, machen Sie sich mit der richtigen Verwendung dieses Produkts vertraut und standardisieren Sie die Bedienung, andernfalls gehen alle Konsequenzen zu Lasten des Benutzers. (5). Das Verpackungsmuster des Herstellers kann sich ohne Vorankündigung ändern. Die Shop-Bilder werden so oft wie möglich aktualisiert, um die neuesten Produkttypen zu gewährleisten.

RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der Europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung in der Europäischen Union zugeführt werden muss. Dies gilt für das Produkt und alle gekennzeichneten Zubehörteile. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

FCC-INFORMATIONEN

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen.

Die für die Einhaltung der Vorschriften verantwortlichen Personen können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des

Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des

Geräts führen.

Ausrüstung.

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein

Digitalgerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind

entwickelt, um einen angemessenen Schutz gegen schädliche Störungen in einer

Wohninstallation zu bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen

und kann bei unsachgemäßer Installation und Verwendung

Störungen des Funkverkehrs verursachen. Es besteht jedoch keine

Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dies

Geräte schädliche Störungen beim Radio- oder Fernsehempfang verursachen,

kann eine oder mehrere der folgenden Maßnahmen ergriffen werden:

Richten Sie die Empfangsantenne neu aus oder stellen Sie

sie an einem anderen Ort auf. Vergrößern Sie den Abstand zwischen Gerät und

Empfänger. Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als der Empfänger.

Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.
