Tipo di prodotto	Caricatore per recinzione elettrica
Modello	TT-P4
Dimensioni (L × A × P)	110 × 180 × 55 mm
Alimentazione	Adattatore di rete DC 12V/2A, batteria al piombo 12V o pannello solare (opzionale)
Consumo elettrico	≤ 5 W
Tensione di uscita	12 kV (picco)
Energia di uscita	3,0 J
Portata su una linea	1 a 3 km
Protezione	IP65
Temperatura di funzionamento	-20 °C a +50 °C
Umidità relativa	< 95 %
Larghezza dell'impulso	≤ 1 ms
Intervallo di scarica	1,0 s
Numero di canali	1 (uscita a impulso unico)
Accessori inclusi	Adattatore di rete, cavo di alimentazione CC, pannello di avvertenza, cavo di uscita, isolatori, molla, maniglia isolante
Manutenzione	Pulire regolarmente erbacce e rami intorno ai cavi per evitare perdite di tensione
Sicurezza	Alta tensione fino a 12 kV – non toccare durante il funzionamento; installazione da parte di personale qualificato; messa a terra obbligatoria
Riparabilità	Non smontare da soli – contattare il servizio post-vendita

Domande frequenti - TT-P4 Vevor

Come giudicare se l'apparecchio funziona normalmente?

Verificare che la spia di alimentazione sia accesa e che la spia di stato lampeggi. Ascoltare un rumore di tic-tac (scarica di impulso). Avvicinare un filo isolato dal morsetto rosso a 0,25 cm dal morsetto nero: le scintille confermano il corretto funzionamento.

Perché la recinzione ha poco o nessun scossa elettrica?

Cause possibili: cattivo contatto ai morsetti, cavi a contatto con erbacce o terreno, messa a terra insufficiente (piolo troppo secco o meno di 1,5 m), o cortocircuito tra fili rosso e nero. Verificare ogni punto.

Come installare correttamente il caricatore?

Fissare l'apparecchio all'interno o in un contenitore stagno. Collegare il morsetto rosso al filo conduttore della recinzione e il morsetto nero a una messa a terra (piolo interrato a più di 1,5 m). Utilizzare isolatori per separare il filo dai paletti.

Qual è la distanza massima della recinzione?

Con il modello TT-P4, la portata su una singola linea è di 1 a 3 km in base alle condizioni (vegetazione, umidità). Ridurre la distanza se la tensione scende.

Si può usare una batteria o un pannello solare?

Sì, l'apparecchio accetta un'alimentazione esterna: batteria al piombo 12V o pannello solare con controller. L'adattatore di rete fornito può essere sostituito da queste fonti (non incluse).

Cosa fare in caso di temporale?

Non installare mai la recinzione elettrica durante un temporale. Scollegare l'apparecchio e allontanarsi dalla recinzione per evitare rischi di fulmini.

Come effettuare la messa a terra?

Conficcare un paletto metallico (almeno 1,5 m) in terreno umido. Collegarlo al morsetto nero. Se il terreno è secco, aggiungere un filo di terra supplementare lungo la recinzione. Una buona messa a terra è essenziale per una scossa efficace.

Cosa fare se la spia di alimentazione rimane accesa fissa?

Una spia fissa indica un malfunzionamento dell'apparecchio. Verificare le connessioni, l'alimentazione e il cablaggio. Se il problema persiste, contattare il servizio post-vendita – non smontare l'apparecchio.

Quali sono i rischi elettrici?

La tensione di uscita raggiunge 12 kV (impulso). Non toccare mai la recinzione o i morsetti durante il funzionamento. Scollegare sempre prima di qualsiasi manipolazione. La mancata osservanza può provocare lesioni gravi o mortali.

Come manutenere la recinzione elettrica?

Tagliare regolarmente le erbacce e i rami che toccano i fili. Verificare l'assenza di corrosione ai collegamenti. Testare la tensione con un tester per recinzioni. In inverno o su terreno secco, inumidire la presa di terra.

MANUALE UTENTE TT-P4 Vevor

RECINZIONE ELETTRICA

CARICABATTERIE

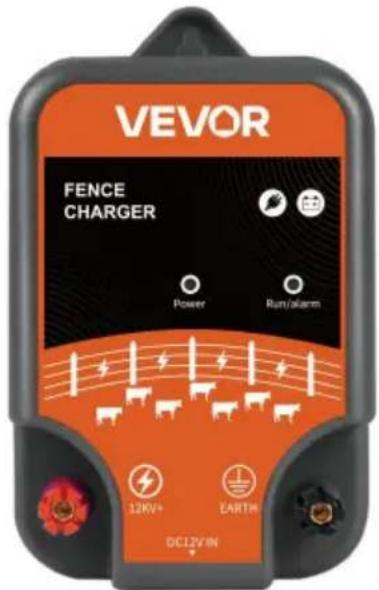

MODELLO: TTP3

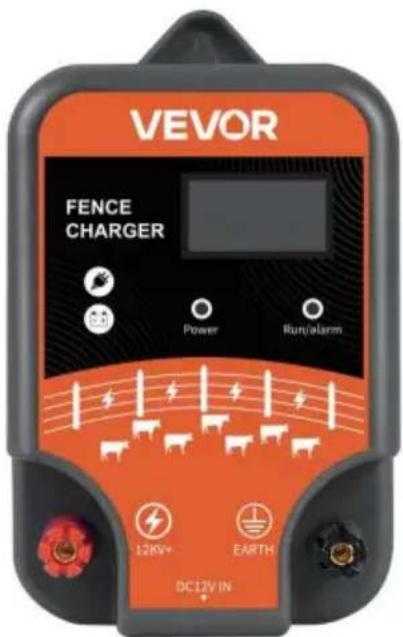

MODELLO: TT-P4

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

ATTENZIONE:

Leggere attentamente il presente manuale prima dell'installazione e dell'uso, acquisire familiarità con il corretto metodo di utilizzo del prodotto e standardizzarne il funzionamento. In caso contrario, tutte le conseguenze saranno a carico dell'utente.

Precauzioni per l'installazione: La tensione generata dal prodotto è una tensione impulsiva.

1. Questo prodotto presenta alta tensione interna durante il funzionamento. Per evitare scosse elettriche, non smontarlo senza autorizzazione. 2. L'alta tensione all'uscita e all'estremità anteriore del prodotto è compresa tra 5000 V e 10000 V. Non toccarlo quando il prodotto è in funzione. Installare l'host dopo aver installato correttamente il filo in sublega dell'asta di recinzione anteriore e il circuito corretto. Non installare l'host sotto tensione.

1. Non installare la recinzione elettrica durante i fulmini. 4. Non installare l'host a impulsi direttamente all'esterno o in un luogo umido.
2. In caso di anomalie del prodotto, interrompere innanzitutto l'alimentazione e avvisare tempestivamente il personale addetto all'installazione o alla manutenzione. Non smontare o riparare da soli, altrimenti si dovranno sostenere le conseguenze.
3. L'utente non deve aprire l'host per manutenzione, altrimenti la nostra azienda non fornirà garanzia. 7. Gli utenti di questo prodotto devono avere conoscenza di elettricità, sicurezza e salvataggio in caso di scosse elettriche. 8. Leggere attentamente il presente manuale prima dell'installazione e dell'uso, acquisire familiarità con il corretto metodo di utilizzo del prodotto e standardizzarne il funzionamento, altrimenti tutte le conseguenze saranno a carico dell'utente.

Caricabatterie da recinzione

(TT-P3 o TTP4)

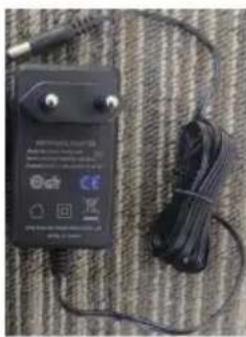

Adattatore di alimentazione Specifiche USA o specifiche europee

Cavo di alimentazione CC

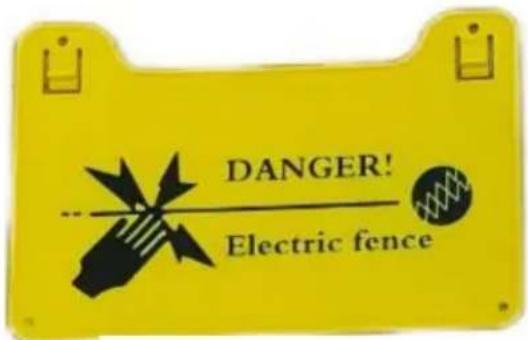

Segnale di avvertimento

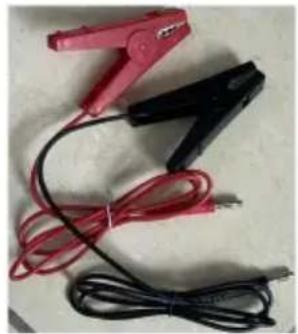

Cavo di uscita di potenza

Manuale

PARAMETRO DEL PRODOTTO

Modello	TT-P3	TT-P4
Alimentazione dell'apparecchiatura	Adattatore di alimentazione: DC12V 2A
Potenza dell'attrezzatura	ÿ5W
Produzione di energia	2,0J	3,0J
Uscita di tensione	10 kV	12 kV
ampiezza dell'impulso	10 kV	12 kV
larghezza diimpulso	ÿ1 ms
Intervallo di scarica	1,0 secondi
Lunghezza raggiungibile della singola linea	1~3 km
Grado di protezione	IP65
Temperatura relativa	-20 y ~ +50 y
Umidità relativa	Meno del 95%
Porta di uscita impulsiost	Uscita a impulsi a canale singolo
Dimensioni del prodotto	110*180*55mm

INSTALLAZIONE ATTREZZATURE

(ÿ)Installazione di cavi conduttivi metallici

Il metodo di cablaggio del cavo conduttivo anteriore deve essere ragionevolmente installato in base al tipo, alle dimensioni e ai materiali conduttivi degli animali in cattività. Di seguito sono riportati alcuni schemi elettrici tipici. Trova metodi di cablaggio uguali e simili in base alle vostre esigenze.

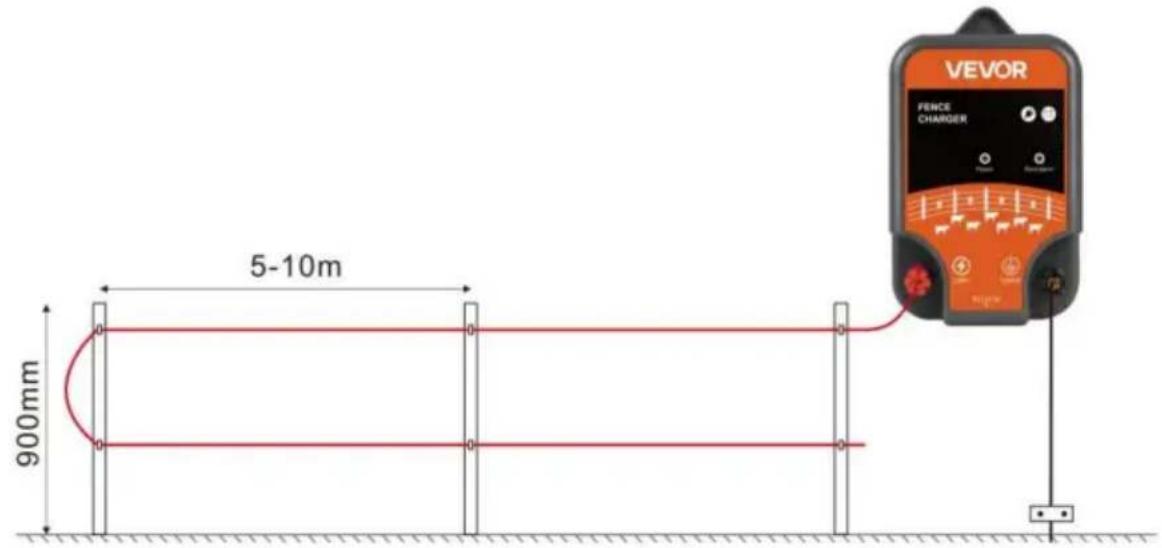

Schema elettrico a due fili

Schema elettrico a tre fili

Schema elettrico a quattro fili

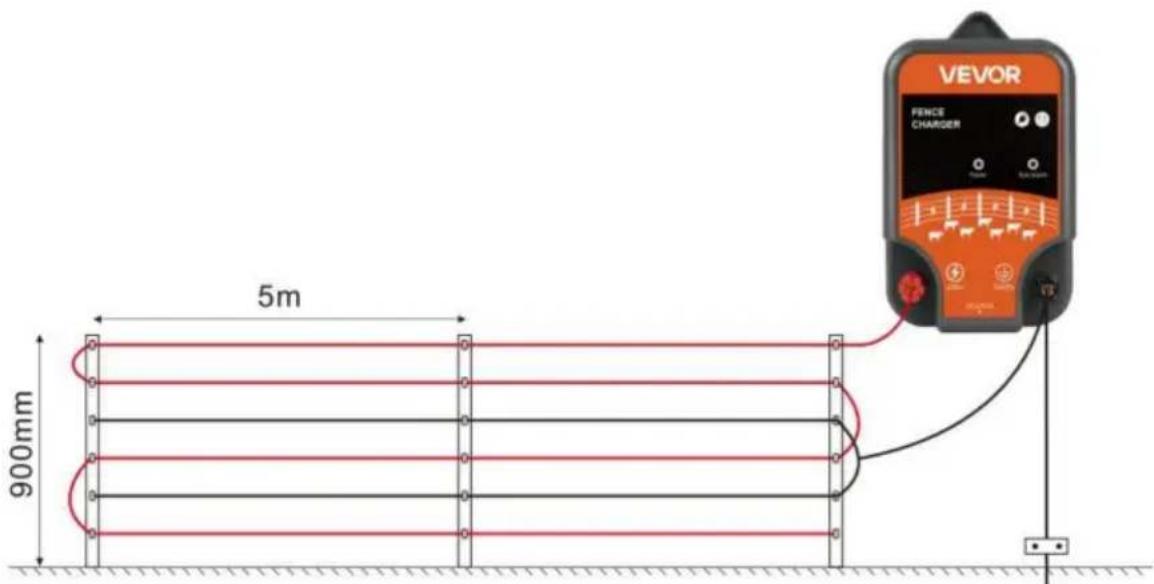

Schema elettrico a sei fili

(ÿ)Installazione di apparecchiature

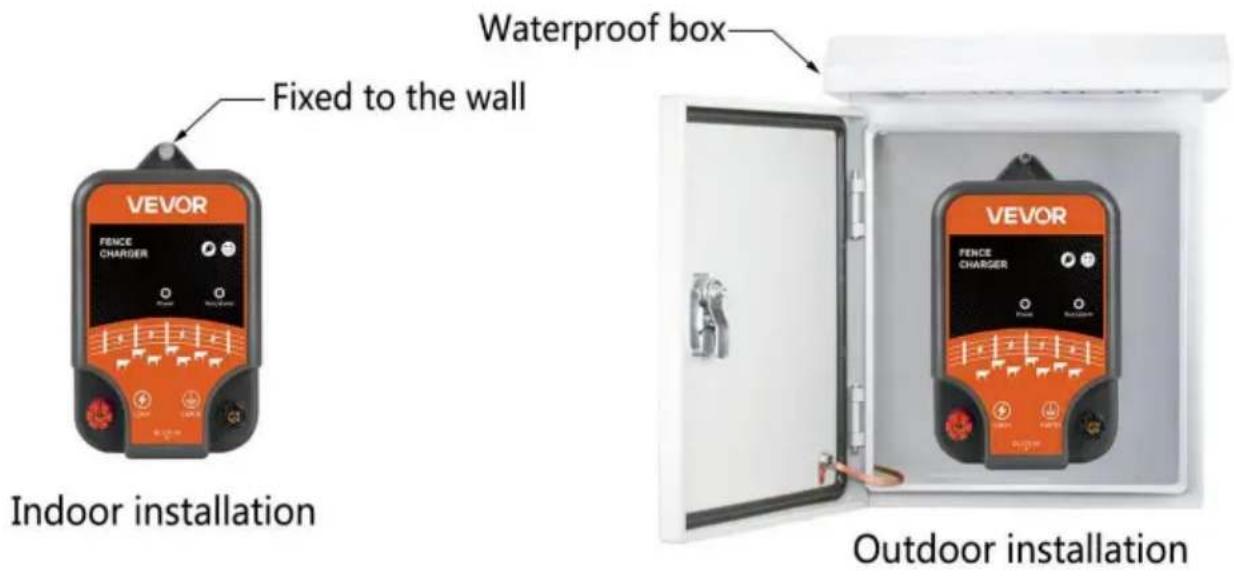

1. Fissare l'host della recinzione elettrica a impulsi all'interno e, se è installato all'esterno, deve essere installato in una scatola impermeabile.

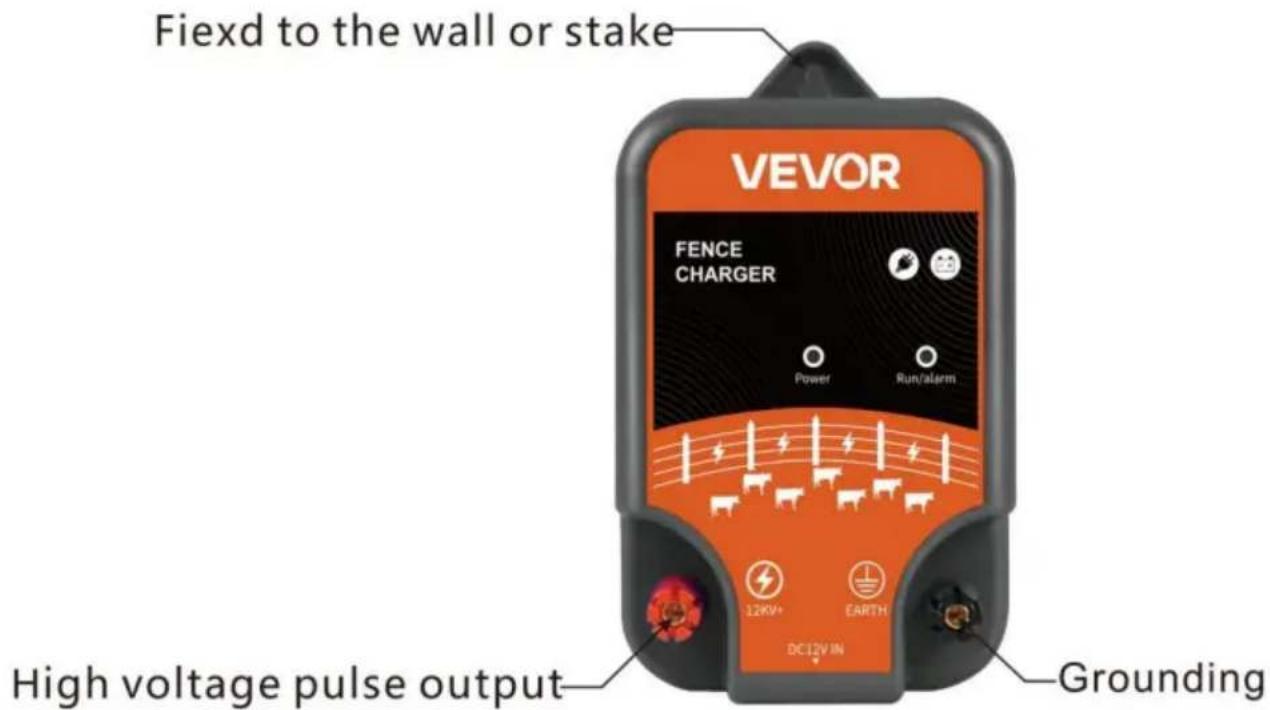

1. Il terminale della recinzione elettrica a impulsi è dotato di un terminale rosso e di un terminale nero. Il terminale rosso è il terminale di uscita ad alta tensione a impulsi, mentre il terminale nero è il terminale di messa a terra.

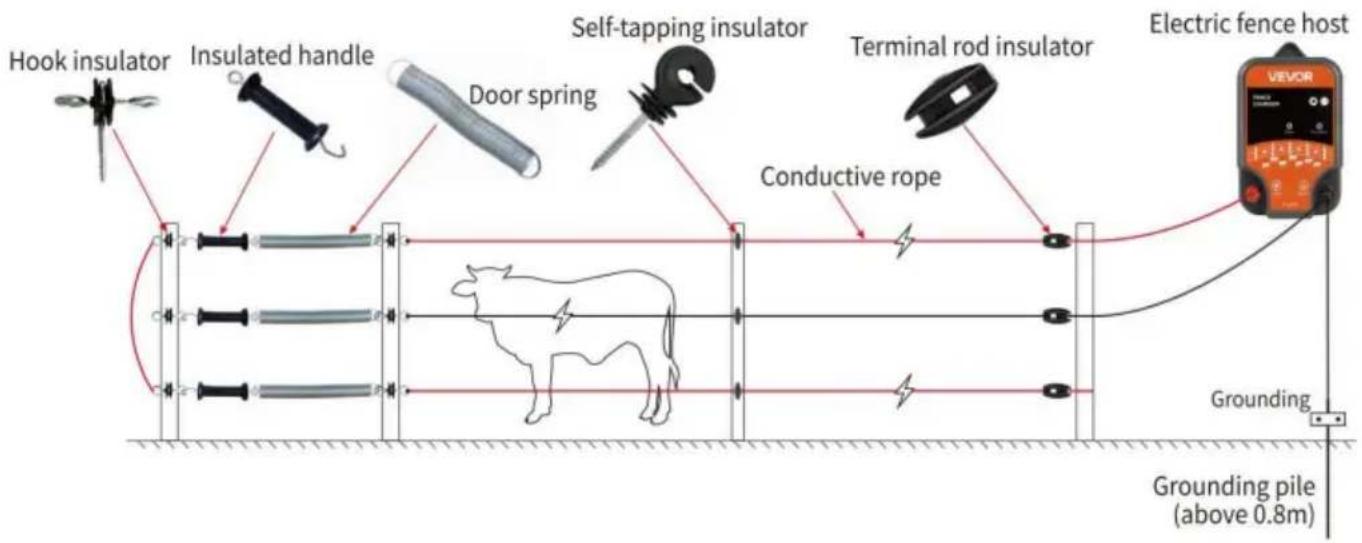

1. Installare l'isolante, la molla, la maniglia isolante e gli altri accessori sul palo di legno anteriore.

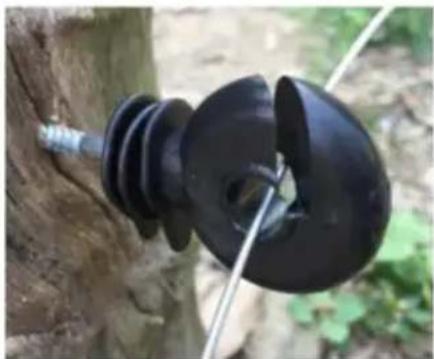

Isolante per asta terminale

Viene utilizzato principalmente per fissare all'angolo o al palo di legno terminale, fissare e stringere la potenza sulla fune e garantire l'isolamento con il palo di legno.

Isolante autofilettante Viene

installato principalmente sul palo verticale con materiale morbido come un palo di legno o di plastica, che svolge la funzione di supporto della fune conduttiva e dell'isolamento.

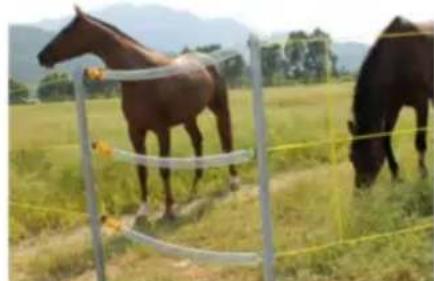

È composta da un isolatore a gancio bidirezionale, una maniglia isolante e una molla di chiusura. Una volta fissata la porta, questa viene collegata alle aste verticali su entrambi i lati della porta, che possono essere rimosse in qualsiasi momento per facilitare l'accesso di persone o animali e garantire l'integrità del perimetro quando la porta è chiusa.

1. Ci sono un terminale rosso e un terminale nero al terminale del

Recinzione elettrica a impulsi. Il terminale rosso è il terminale di uscita a impulsi ad alta tensione e il terminale nero è il terminale di messa a terra. Il terminale di messa a terra può anche essere collegato a un filo sulla recinzione dopo essere stato collegato al palo di messa a terra (questa modalità di cablaggio può far sì che gli animali di grossa taglia percepiscano colpi più forti quando incontrano contemporaneamente il filo rosso di uscita a impulsi e il filo nero di messa a terra. Nota: il filo nero di messa a terra non deve avere contatto con il filo rosso di uscita a impulsi sulla recinzione).

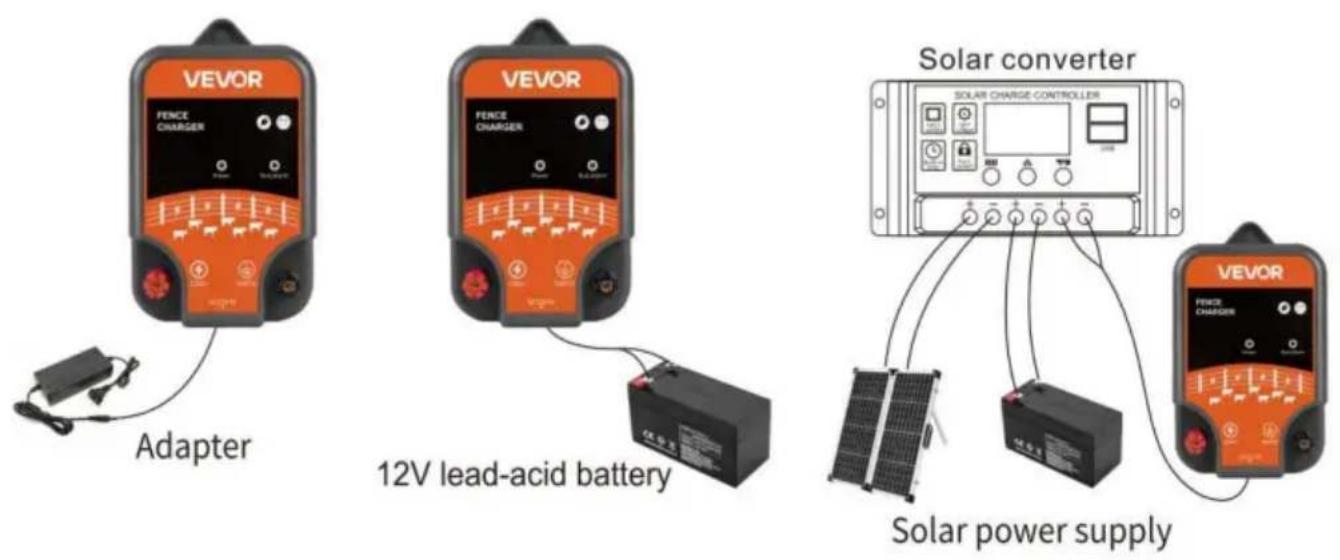

1. La recinzione elettrica Pulse è alimentata da un adattatore di corrente, da una batteria al piombo o dall'energia solare (una su tre)

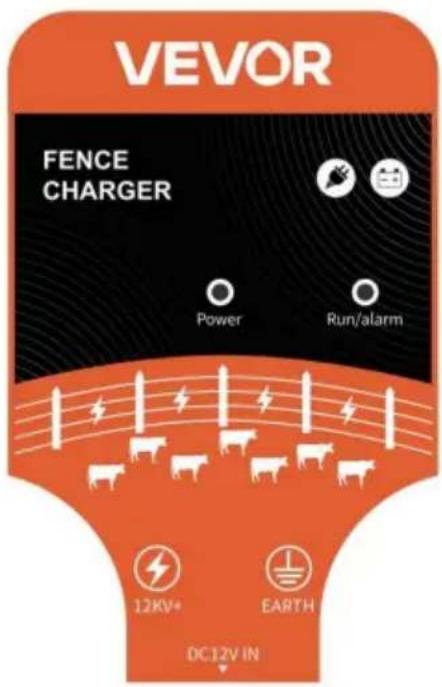

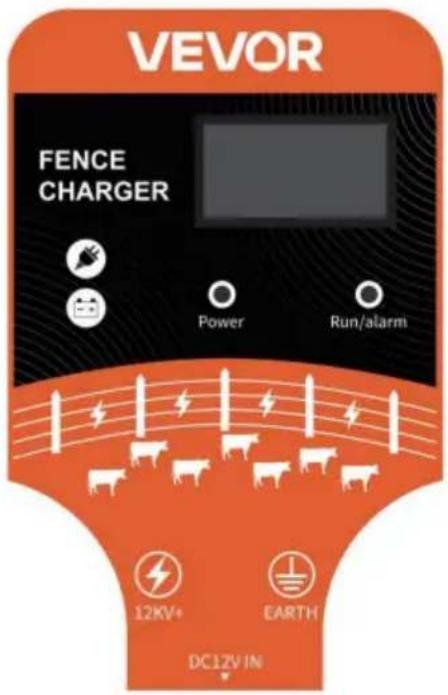

DESCRIZIONE DEL PANNELLO DI RECINZIONE ELETTRICA

Spia di alimentazione

Spia luminosa di funzionamento del lavoro

PRECAUZIONI DI INSTALLAZIONE

1. Il conduttore metallico installato deve essere isolato dal palo di sostegno, sia esso di legno o metallico. Devono essere utilizzati degli isolanti specifici.
2. Se il filo collegato all'estremità di uscita è collegato ad altri metalli o collegato a terra in ambiente piovoso e umido, la tensione di uscita dell'apparecchiatura verrà abbassata, riducendo l'impatto sugli animali.
3. Deve essere efficacemente messo a terra. Se non piove per un lungo periodo nelle regioni settentrionali, il terreno è molto secco, o in zone desertiche, la forza d'attacco

la tensione verrà ridotta e dovrebbe essere presente un ambiente leggermente umido, selezionato il più possibile.

1. Questo prodotto è destinato esclusivamente all'allevamento e in luoghi speciali. Non toccare apparecchiature ad alta tensione a impulsi.
2. Erbacce e rami attorno ai cavi conduttivi metallici, come molti fili aggrovigliati, devono essere puliti in tempo, altrimenti la tensione sarà ridotta e l'attrezzatura perderà la sua funzionalità. Soprattutto quando piove, il conduttore sarà completamente messo a terra e la tensione scenderà a un livello inferiore.
3. Il filo di transizione dal terminale di uscita dell'impulso e il terminale di messa a terra della recinzione elettrica al conduttore metallico anteriore e alla pila di messa a terra non possono utilizzare una linea elettrica multipolare per la transizione. Devono essere utilizzate due linee elettriche indipendenti e la spaziatura tra le due linee deve essere superiore a 16 piedi.
4. In caso di verifica delle seguenti condizioni durante l'installazione, si raccomanda che l'host della recinzione elettrica faccia passare un filo metallico sulla recinzione mentre si collega a terra il terminale di messa a terra nero (come mostrato nella legenda di installazione del filo metallico sopra): il terreno dell'ambiente è asciutto, gli animali di grandi dimensioni sono tenuti in cattività e in luoghi molto distanti (oltre 1 km).

Domande frequenti

D: Come si può valutare se l'apparecchiatura di prova funziona normalmente?

A: 1. Se lo schermo si illumina, la spia di alimentazione rimane accesa e la luce di marcia lampeggia, è considerato normale; se la luce di marcia è costantemente accesa, indica un malfunzionamento del dispositivo.

1. Dopo che l'host è stato acceso normalmente, ascolta se c'è un suono normale di uscita della tensione a impulsi dall'host (quando l'host è in funzione normalmente emetterà un suono di scarica a ticchettio e se non c'è alcun suono, indica un guasto dell'apparecchiatura). Collegare un'estremità di un filo isolato al

terminale di uscita rosso e l'altra estremità vicino al terminale di terra nero (entro 0,1 pollici) e verificare la presenza di scintille elettriche. Se si sente un clic o si vede una scintilla, indica che l'apparecchiatura funziona correttamente. Se non c'è scintilla elettrica, significa che l'apparecchiatura è difettosa.

D: Qual è il motivo per cui la recinzione elettrica non produce o produce solo scariche elettriche? (gli animali non rispondono quando vengono toccati)?

A: 1. Verificare innanzitutto se il dispositivo funziona normalmente. (Fare riferimento a Domanda 1). 2. Controllare se la connessione tra la porta di uscita rossa sull'host e la porta di terra nera è allentata. 3. Controllare se la linea collegata alla porta di uscita rossa sulla recinzione è a contatto con erbacce, alberi, oggetti metallici e terreno (in tal caso, si prega di regolare in tempo la linea della recinzione). 4. Controllare se il filo collegato alla porta di uscita rossa sulla recinzione è in contatto con il filo sul terminale di terra nero. (Il filo sul terminale rosso di uscita non deve essere a contatto con il filo sulla terra nera terminale). 5. Verificare se il punto di messa a terra dell'host è asciutto o se il palo di messa a terra non è sufficientemente profondo (cercare di evitare un ambiente troppo secco per la messa a terra e il palo di messa a terra deve essere interrato nel terreno a più di 1,5 metri). Quando l'ambiente di installazione della recinzione elettrica è asciutto e la messa a terra è povera, puoi fare riferimento alle istruzioni di installazione nel manuale per condurre un filo di terra alla recinzione.

DISCLAIMER

(1). La tensione generata dal prodotto è una tensione impulsiva. Ha un'elevata tensione interna durante il funzionamento. Per evitare scosse elettriche, si prega di non smontarlo senza permesso. (2). C'è alta tensione all'estremità di uscita e all'estremità anteriore del prodotto. Non toccarlo quando il prodotto è in funzione; installare la recinzione anteriore, il palo, il filo di lega e il circuito corretto prima di installare il caricabatterie solare. Non

installare il caricabatterie solare con l'alimentazione spenta.

(3). Non installare mai recinzioni elettriche durante temporali. (4). Si prega di leggere attentamente questo manuale prima dell'installazione e dell'uso, familiarizzare con l'uso corretto di questo prodotto e standardizzarne il funzionamento, in caso contrario tutte le conseguenze saranno a carico dell'utente. (5). Il modello di imballaggio del produttore può cambiare senza preavviso e le foto del negozio saranno aggiornate il più possibile per garantire le ultime novità tipologie di prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali potrebbero non essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
