TT-P4 - Ładowarka elektryczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Ładowarka do ogrodzeń elektrycznych
Model	TT-P4
Wymiary (Dł × Wys × Gł)	110 × 180 × 55 mm
Zasilanie	Zasilacz sieciowy DC 12V/2A, akumulator kwasowo-ołowiowy 12V lub panel słoneczny (opcjonalnie)
Pobór mocy	≤ 5 W
Napięcie wyjściowe	12 kV (szczytowe)
Energia wyjściowa	3,0 J
Zasięg na jednej linii	1 do 3 km
Ochrona	IP65
Temperatura pracy	-20 °C do +50 °C
Wilgotność względna	< 95 %
Szerokość impulsu	≤ 1 ms
Odstęp między wyładowaniami	1,0 s
Liczba kanałów	1 (wyjście pojedynczego impulsu)

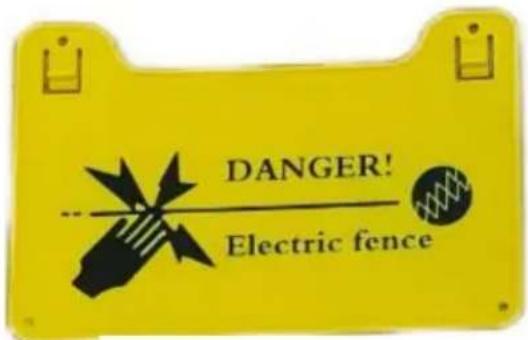

Dołączone akcesoria	Zasilacz sieciowy, kabel zasilania DC, tablica ostrzegawcza, kabel wyjściowy, izolatory, sprężyna, uchwyt izolowany
Konserwacja	Regularnie usuwaj chwasty i gałęzie wokół kabli, aby uniknąć strat napięcia
Bezpieczeństwo	Wysokie napięcie do 12 kV – nie dotykać podczas pracy; instalacja przez wykwalifikowany personel; obowiązkowe uziemienie
Możliwość naprawy	Nie demontować samodzielnie – skontaktować się z serwisem

Często zadawane pytania - TT-P4 Vevor

Jak ocenić, czy urządzenie działa prawidłowo?

Sprawdź, czy dioda zasilania jest włączona, a dioda stanu miga. Posłuchaj dźwięku tyk-tak (wyładowanie impulsowe). Zbliż izolowany przewód do zacisku czerwonego na 0,25 cm od czarnego zacisku: iskry potwierdzają prawidłowe działanie.

Dlaczego ogrodzenie ma słabe lub żadne porażenie prądem?

Możliwe przyczyny: słaby kontakt na zaciskach, przewody dotykające chwastów lub ziemi, niewystarczające uziemienie (słup zbyt suchy lub krótszy niż 1,5 m), lub zwarcie między przewodem czerwonym i czarnym. Sprawdź każdy punkt.

Jak prawidłowo zainstalować ładowarkę?

Przymocuj urządzenie wewnątrz lub w wodoodpornej obudowie. Podłącz czerwony zacisk do przewodu ogrodzenia, a czarny do uziemienia (słup wbity na głębokość ponad 1,5 m). Użyj izolatorów, aby oddzielić przewód od słupków.

Jaka jest maksymalna długość ogrodzenia?

W modelu TT-P4 zasięg na jednej linii wynosi 1 do 3 km w zależności od warunków (roślinność, wilgotność). Zmniejsz odległość, jeśli napięcie spada.

Czy można użyć akumulatora lub panelu słonecznego?

Tak, urządzenie akceptuje zasilanie zewnętrzne: akumulator kwasowo-ołowiowy 12V lub panel słoneczny z regulatorem. Dołączony zasilacz sieciowy można zastąpić tymi źródłami (nie są dołączone).

Co robić podczas burzy?

Nigdy nie instaluj ogrodzenia elektrycznego podczas burzy. Odłącz urządzenie i oddal się od ogrodzenia, aby uniknąć ryzyka uderzenia pioruna.

Jak wykonać uziemienie?

Wbij metalowy słup (co najmniej 1,5 m) w wilgotną ziemię. Połącz go z czarnym zaciskiem. Jeśli gleba jest sucha, dodaj dodatkowy przewód uziemiający wzdłuż ogrodzenia. Dobre uziemienie jest niezbędne do skutecznego porażenia.

Co zrobić, gdy dioda zasilania świeci się stale?

Stałe świecenie diody oznacza awarię urządzenia. Sprawdź połączenia, zasilanie i okablowanie. Jeśli problem nie ustąpi, skontaktuj się z serwisem – nie demontuj urządzenia.

Jakie są zagrożenia elektryczne?

Napięcie wyjściowe osiąga 12 kV (impuls). Nigdy nie dotykaj ogrodzenia ani zacisków podczas pracy. Zawsze odłączaj przed jakimikolwiek czynnościami. Niezastosowanie się może spowodować poważne obrażenia lub śmierć.

Jak konserwować ogrodzenie elektryczne?

Regularnie usuwaj chwasty i gałęzie dotykające przewodów. Sprawdź, czy nie ma korozji na połączeniach. Zmierz napięcie testerem ogrodzenia. Zimą lub przy suchej glebie zwilż uziom.

INSTRUKCJA OBSŁUGI TT-P4 Vevor

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE:

Przed instalacją i użyciem należy przeczytać niniejszą instrukcję, zapoznać się z prawidłowym sposobem użytkowania produktu i przestrzegać standardowych zasad obsługi. W przeciwnym razie wszelkie konsekwencje będą ponosić użytkownicy.

Środki ostrożności przy instalacji: Napięcie generowane przez produkt jest napięciem pulsowym.

1. Ten produkt ma wysokie napięcie wewnątrz podczas pracy. Aby uniknąć porażenia prądem, nie rozbieraj go bez pozwolenia; 2. Na wyjściu i przednim końcu produktu występuje wysokie napięcie 5000 V\~10000 V. Nie dotykaj go, gdy produkt działa; Zainstaluj hosta po prawidłowym zainstalowaniu przedniego pręta ogrodzenia ze stopu drutu i prawidłowego obwodu. Nie instaluj hosta z prądem elektrycznym.

1. Nie instaluj ogrodzenia elektrycznego podczas wyładowań atmosferycznych. 4. Nie instaluj hosta impulsowego bezpośrednio na zewnątrz lub w wilgotnym miejscu.
2. W przypadku jakichkolwiek nieprawidłowości w działaniu produktu, należy najpierw odciąć zasilanie, a następnie powiadomić na czas personel zajmujący się profesjonalną instalacją lub konserwacją. Nie należy samodzielnie demontować ani naprawiać produktu, w przeciwnym razie poniesiesz odpowiedzialność za konsekwencje;
3. Użytkownik nie powinien otwierać hosta w celu konserwacji, w przeciwnym razie nasza firma nie udzieli gwarancji; 7. Użytkownicy tego produktu muszą posiadać wiedzę na temat instalacji elektrycznych bezpieczeństwa i ratownictwa przed porażeniem

prądem elektrycznym; 8. Przed instalacją i użyciem należy przeczytać tę instrukcję, zapoznać się z prawidłową metodą użytkowania produktu i znormalizować jego działanie, w przeciwnym razie wszelkie konsekwencje będą ponoszone przez użytkownika.

Ładowarka do ogrodzenia

(TT-P3 lub TP4)

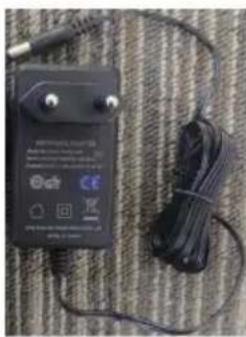

Zasilacz Specyfikacja amerykańska lub europejska

Kabel zasilający DC

Kabel wyjściowy zasilania

Podręcznik

PARAMETR PRODUKTU

Model	TT-P3	TT-P4
Zasilanie sprzętu	Zasilacz: DC12V2A
Moc sprzętu	5W
Wydajność energetyczna	2,0 J	3,0 J
Napięcie wyjściowe	10kV	12kV
amplituda impulsu	10kV	12kV
szerokość impulsu	1ms
Interwał rozładowania	1,0 sek.
Długość osiągalna pojedynczej linii	1~3km
Stopień ochrony	IP65
Temperatura względna	-20 °C ~ +50 °C
Wilgotność względna	Mniej niż 95%
Port wyjściowy impulsu hosta	Pojedynczy kanał wyjściowy impulsowy
Rozmiar produktu	110*180*55mm

INSTALACJA SPRZĘTU

( )Montaż kabla przewodzącego metal

Metoda okablowania przedniego przewodu przewodzącego musi być rozsądnie instalowana zgodnie z rodzajem, rozmiarem i materiałami przewodzącymi zwierzęta w niewoli. Poniżej przedstawiono kilka typowych schematów okablowania. Znajdź takie same lub podobne metody okablowania, zależnie od Twoich potrzeb.

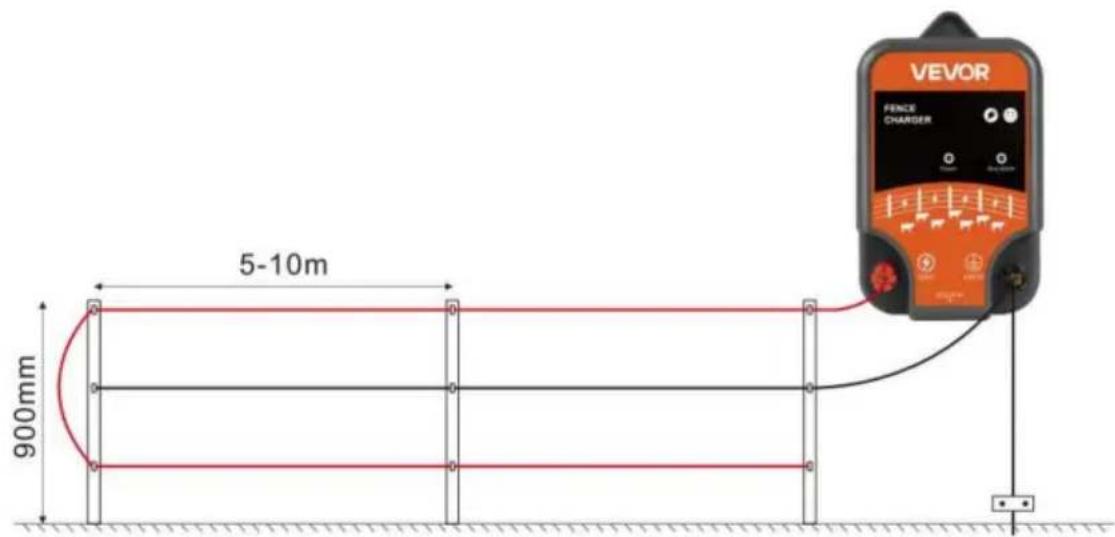

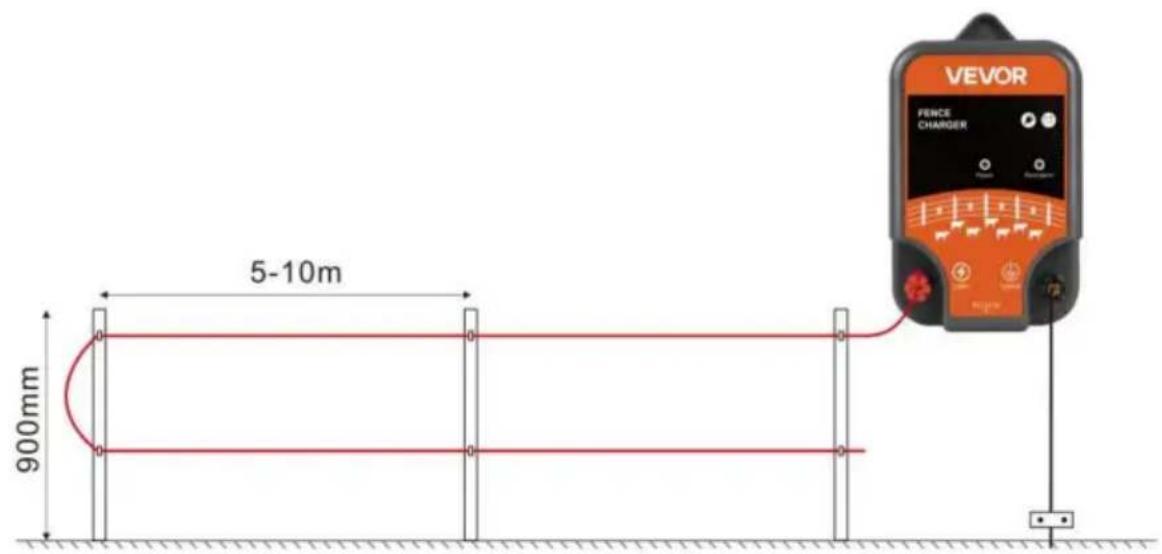

Schemat okablowania dwuprzewodowego

Schemat okablowania trójżyłowego

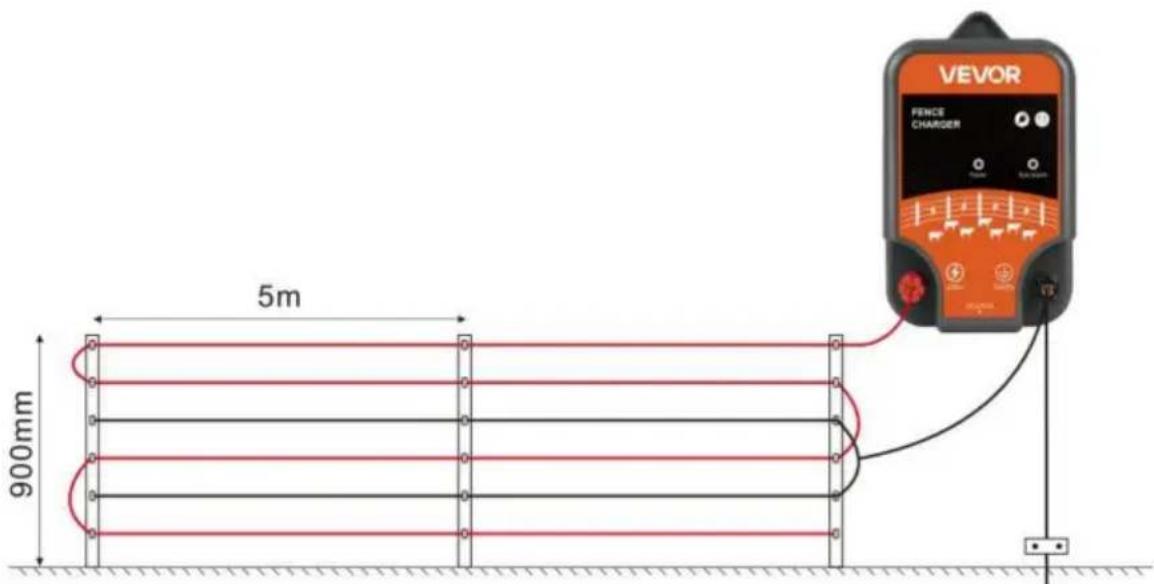

Schemat okablowania czterożyłowego

Schemat okablowania sześciożyłowego

(Instalacja sprzętu)

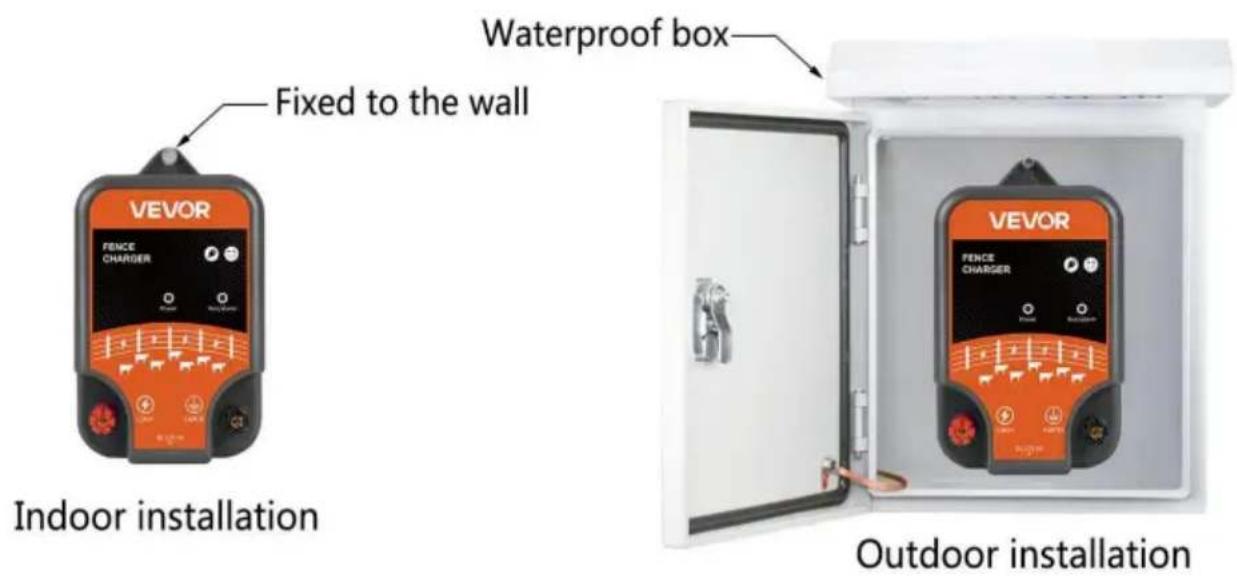

1. Zamontuj hosta ogrodzenia elektrycznego impulsowego w pomieszczeniu, a jeśli jest zainstalowany na zewnątrz, należy zainstalować w wodoszczelnej obudowie.

1. Na zacisku elektrycznego ogrodzenia impulsowego znajduje się jeden zacisk czerwony i jeden zacisk czarny. Zacisk czerwony to zacisk wyjścia impulsowego wysokiego napięcia, a zacisk czarny to zacisk uziemiający.

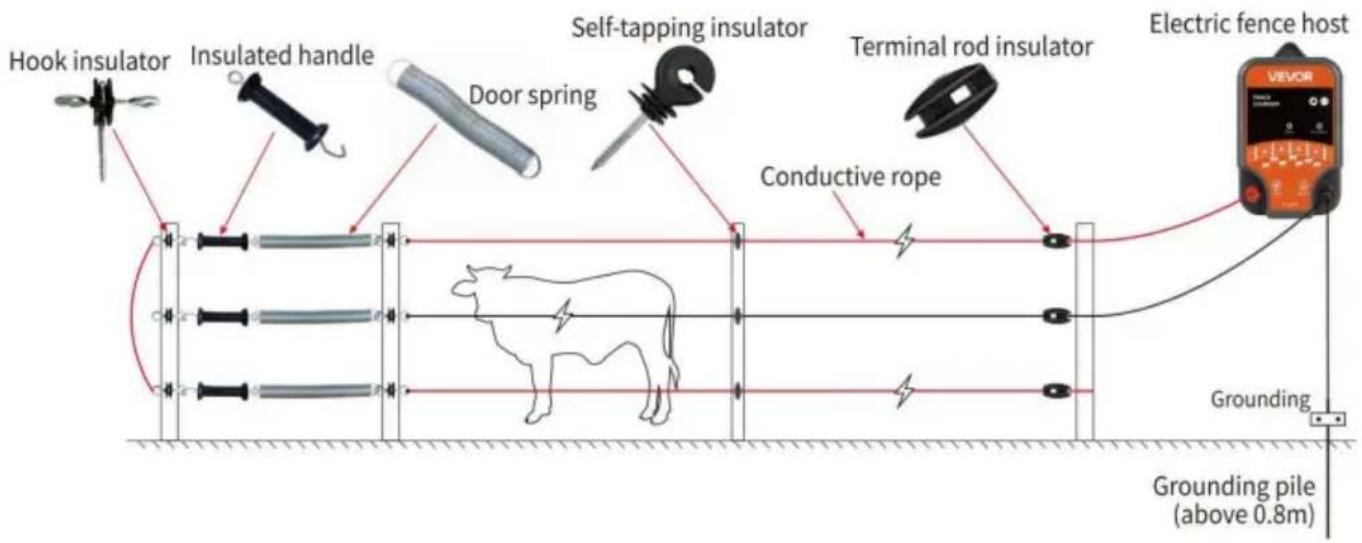

1. Zamontuj izolator, sprężynę, uchwyt izolacyjny i inne akcesoria przedni stos drewna.

Izolator pręta zaciskowego

Stosowany jest głównie do mocowania w narożniku lub na końcu drewnianego pala, mocowania i napinania liny zasilającej oraz zapewnienia izolacji za pomocą drewnianego pala.

Izolator samogwintujący

Montowany jest głównie na pionowym słupie za pomocą miękkiego materiału, np. pali drewnianych lub plastikowych, który pełni rolę podtrzymującej liny przewodzącej i izolacji.

sprężynowe Składają się z dwukierunkowego izolatora haka, izolacyjnej klamki i sprężyny drzwiowej. Po ustaleniu drzwi ogrodzeniowych, są one łączone z pionowymi prętami po obu stronach drzwi, które można w każdej chwili usunąć, aby ułatwić dostęp ludziom lub zwierzętom i zapewnić integralność obwodu, gdy drzwi są zamknięte.

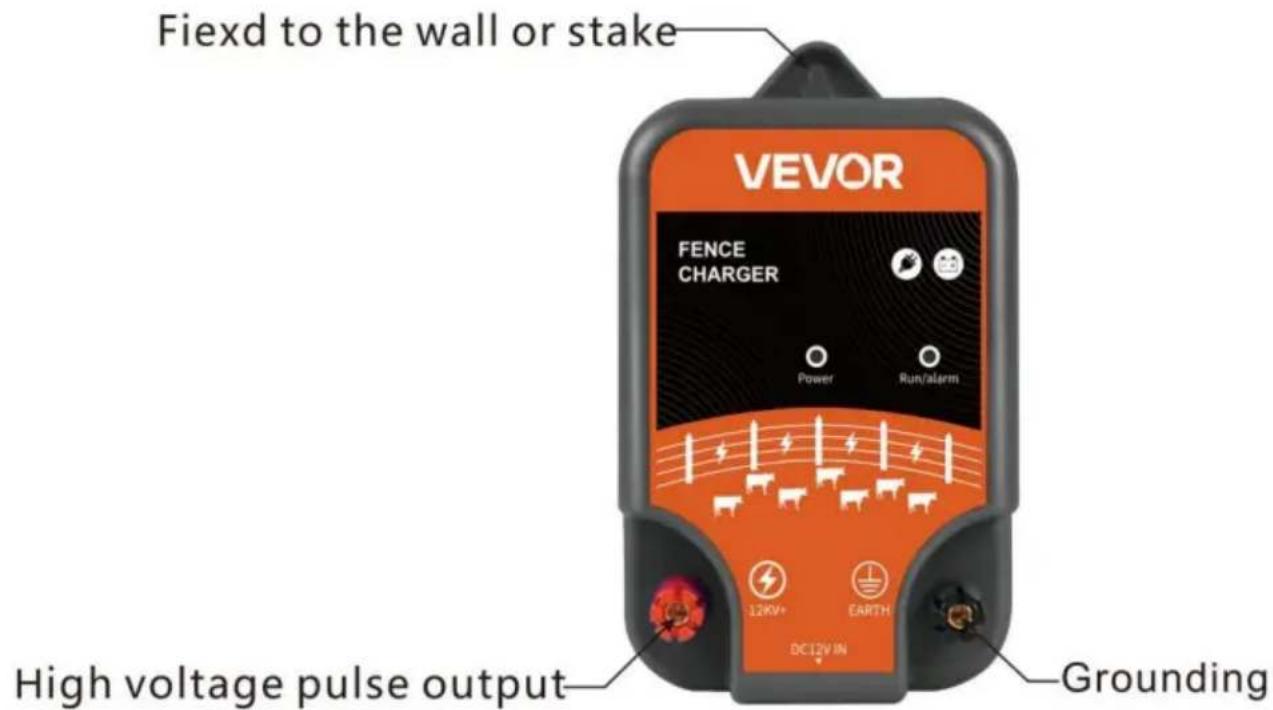

1. Na zacisku znajduje się jeden zacisk czerwony i jeden zacisk czarny.

ogrodzenie elektryczne impulsowe. Czerwony zacisk to zacisk wyjścia impulsowego wysokiego napięcia, a czarny zacisk to zacisk uziemiający. Zacisk uziemiający można również podłączyć do przewodu na ogrodzeniu po podłączeniu do słupka uziemiającego (ten tryb okablowania może sprawić, że duże zwierzęta poczują silniejsze uderzenia, gdy napotkają czerwony przewód wyjścia impulsowego i czarny przewód uziemiający w tym samym czasie. Uwaga: czarny przewód uziemiający nie może mieć żadnego kontaktu z czerwonym przewodem wyjścia impulsowego na ogrodzeniu).

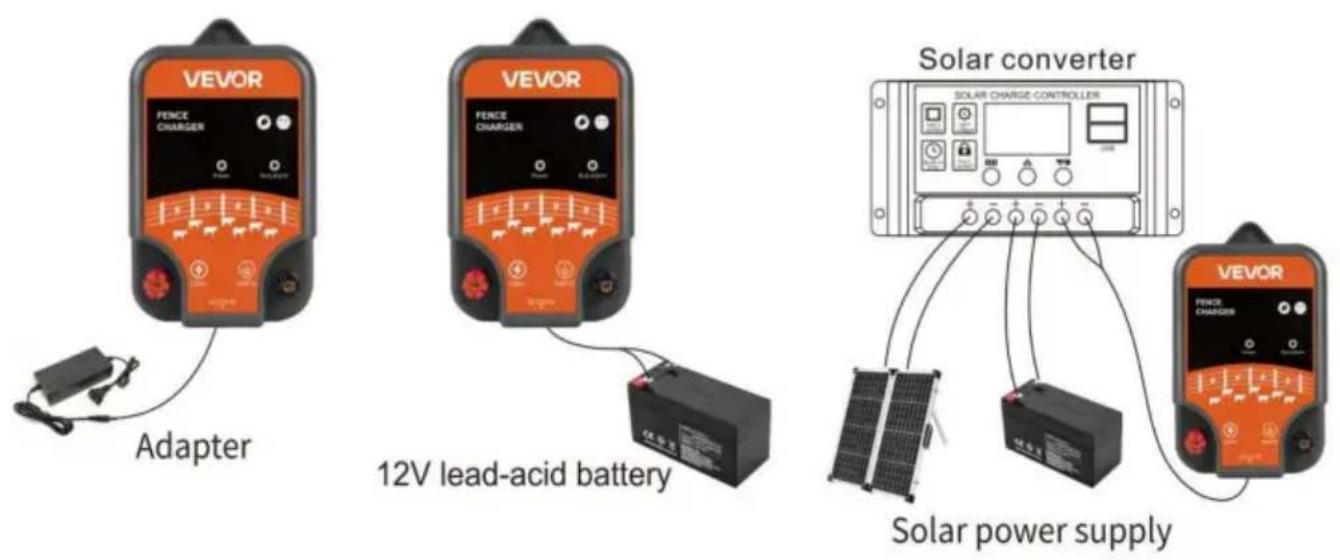

1. Elektryczny płot impulsowy zasilany jest za pomocą zasilacza, akumulatora kwasłowo iowego lub energii słonecznej (jedna z trzech)

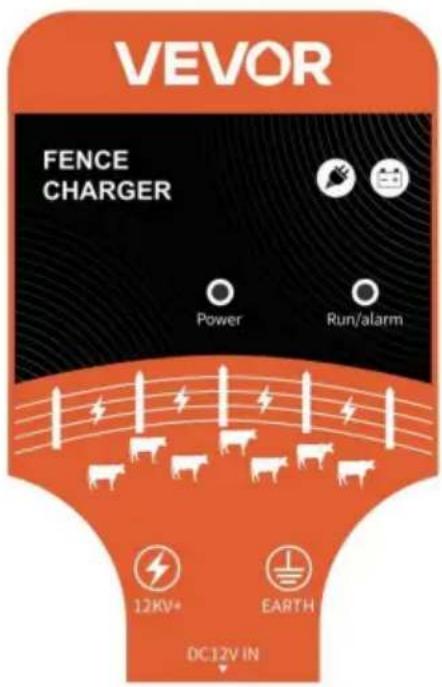

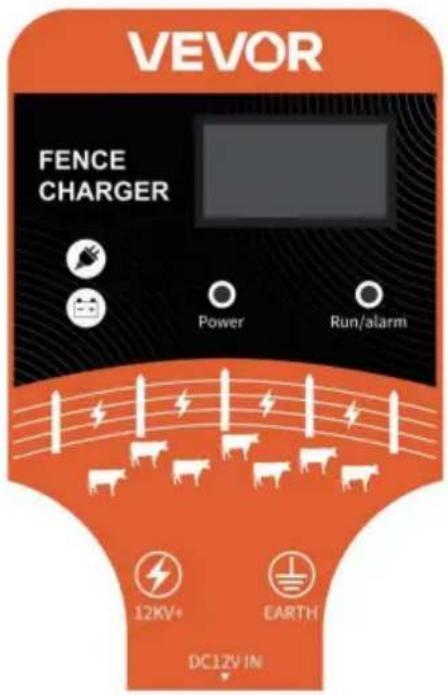

OPIS PANELU OGRODZENIAELEKTRYCZNEGO

Kontrolka zasilania

Kontrolka pracy

ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI

1. Zainstalowany przewód metalowy musi być izolowany od słupa nośnego, niezależnie od tego, czy jest to pal drewniany czy słup nośny metalowy, należy stosować specjalstory. zostać zainstalowany.
2. Jeżeli przewód podłączony do wyjścia jest podłączony do innych metali lub podłączony do uziemienia w środowisku deszczowym i wilgotnym, wyjście napięcie urządzenia zostanie obniżone, co zmniejszy wpływ na zwierzęta.
3. Musi być skutecznie uziemiony. Jeśli przez dłuższy czas nie pada deszcz, region północny, ziemia jest bardzo sucha lub znajduje się na obszarze pustynnymdeżeniowa

napięcie zostanie obniżone, a środowisko powinno być lekko wilgotne wybierane w miarę możliwości.

1. Ten produkt jest przeznaczony wyłącznie do hodowli i miejsc specjalnych. Nie dotykać urządzenia impulsowego wysokiego napięcia.
2. Chwasty i gałęzie wokół metalowych przewodów przewodzących, takie jak wiele splątanych przewodów, należy czyścić na czas, w przeciwnym razie napięcie będzie zmniejszone i sprzęt straci swoją funkcję. Zwłaszcza, gdy pada deszcz, przewód będzie całkowicie uziemiony, a napięcie spadnie do niższego poziomu.
3. Przewód przejściowy od zacisku wyjścia impulsowego do uziemienia zacisku ogrodzenia elektrycznego do przedniego przewodu metalowego i uziemienia stosu nie może używać wielordzeniowej linii energetycznej do przejścia. Dwa niezależne należy stosować linie energetyczne, a odległość między nimi powinna wynosić ponad 16 stóp.
4. W przypadku wystąpienia poniższych warunków podczas instalacji zaleca się: że gospodarz ogrodzenia elektrycznego powinien wyprowadzić metalowy drut na ogrodzenie podczas uziemiania czarnego zacisku uziemiającego (jak pokazano na powyższym metalowym rysunku legenda instalacji przewodów): środowisko jest suche, duże zwierzęta są przetrzymywane w niewoli i w miejscach oddalonych o ponad 0,6 mili.

P: Jak ocenić, czy sprzęt testowy działa prawidłowo?

A: 1. Jeśli ekran się zaświeci, kontrolka zasilania pozostanie włączona, a migające światło do jazdy dziennej jest uważane za normalne; jeżeli światło do jazdy dziennej jest jeśli świeci się ciągle, oznacza to awarię urządzenia.

1. Po normalnym włączeniu hosta należy posłuchać, czy występuje normalny dźwięk wyjściowy napięcia impulsowego z hosta (gdy host pracuje) normalnie będzie emitować dźwięk tykania, a jeśli nie będzie dźwięku, oznacza awarię sprzętu). Podłącz jeden koniec izolowanego przewodu do

czerwony zacisk wyjściowy i drugi koniec blisko czarnego zacisku uziemiającego (w granicach 0,1 cala) i sprawdź, czy nie ma iskier elektrycznych. Jeśli występuje klikanie dźwięk lub iskra, wskazuje to, że sprzęt działa prawidłowo. Jeśli jest Jeżeli nie ma iskry elektrycznej, oznacza to, że sprzęt jest uszkodzony.

P: Jaki jest powód, dla którego ogrodzenie elektryczne powoduje niewielkie lub żadne porażenie prądem? (zwierzęta nie reagują na dotyk)?

A: 1. Najpierw sprawdź, czy urządzenie działa normalnie. (Zobacz Pytanie 1).

1. Sprawdź, czy połączenie między czerwonym portem wyjściowym na hoście a czarnym portem uziemienia jest luźny.
2. Sprawdź, czy linia podłączona do czerwonego portu wyjściowego na ogrodzeniu jest w kontakcie z chwastami, drzewami, przedmiotami metalowymi i ziemią (jeśli tak, proszę (w porę dostosować linię na ogrodzeniu).
3. Sprawdź, czy przewód podłączony do czerwonego portu wyjściowego na ogrodzeniu jest w kontakcie z przewodem na czarnym zacisku uziemiającym. (Przewód na czerwonym zacisku wyjściowym nie może stykać się z przewodem na czarnym zacisku uziemiającym).
4. Sprawdź, czy miejsce uziemienia hosta jest suche lub czy stos uziemiający nie jest wystarczająco głęboki (należy unikać zbyt suchego środowiska do uziemienia; stos uziemiający musi być zakopany w ziemi na głębokość większą niż 5 stóp).

Gdy środowisko instalacji ogrodzenia elektrycznego jest suche i uziemienie jest słabe, możesz zapoznać się z instrukcjami instalacji w podręczniku, aby poprowadzić przewód uziemiający do ogrodzenia.

ZASTRZEŻENIE

(1). Napięcie generowane przez produkt jest napięciem impulsowym. Ma wysokie napięcie wewnątrz podczas pracy. Aby uniknąć porażenia prądem, nie rozmontowywać bez pozwolenia.

(2) Na wyjściu i przednim końcu produktu występuje wysokie napięcie. Nie dotykaj go, gdy produkt jest włączony; zamontuj przednią osłonę, słup, drut ze stopu i prawidłowy obwód przed zainstalowaniem ładowarki słonecznej. Nie

instaluj ładowarki słonecznej przy włączonym zasilaniu.

(3). Nigdy nie instaluj ogrodzeń elektrycznych podczas deszczu. (4). Przed instalacją i użytkowaniem należy zapoznać się z niniejszą instrukcją, aby prawidłowo używać tego produktu i ustandaryzować działanie, w przeciwnym razie wszelkie konsekwencje będą ponoszone przez użytkownika. (5). Wzór opakowania producenta może ulec zmianie bez powiadomienia, a zdjęcia sklepu będą aktualizowane w miarę możliwości, aby zapewnić ich aktualność typy produktów.

PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy UE

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

Unii Europejskiej. Dotyczy produktu i wszystkich akcesoriów

oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą być

wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów. punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.
