BRUKSANVISNING TT-P4 Vevor

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING:

Läs denna manual före installation och användning, bekanta dig med den korrekta användningsmetoden för denna produkt och standardisera driften, annars bärs alla konsekvenser avanvändaren.

Försiktighetsåtgärder för installation: Spänningen som genereras av produkten är pulsspänning.

1. Denna produkt har hög spänning inuti under drift. För att undvirkåska stötar, vänligen ta inte isär den utan tillstånd; 2. Det finns 5000V\~10000V högspänning vid utgångsänden och framsidan av produkten. Rör inte vid den när produkten fungerar; Vänligen installera värden efter korrekt installation av den främre stängselstavens underlegeringstråd och rätt krets. Installera inte värden med el.

Caution

1. Installera inte elstängsel under blixten; 4. Installera inte pulsvärden direkt utomhus eller i en fuktig miljö plats.

2. Vid eventuella avvikelser i produkten ska strömförsörjningen först brytas och den professionella installations- eller underhållspersonalen ska meddelas i tid. Ta inte isär eller reparera själv, annars kommer du att bära konsekvenser;

3. Användaren ska inte öppna värden för underhåll, ankansmer vårt företag inte att ge någon garanti; 7. Användare av denna produkt måste ha kunskap om elektriska säkerhet och räddning av elektriska

stötar; 8. Läs denna manual före installation och användning, bekanta dig med den korrekta användningsmetoden för denna produkt och standardisera driften, annars bärs alla konsekvenser av användaren.

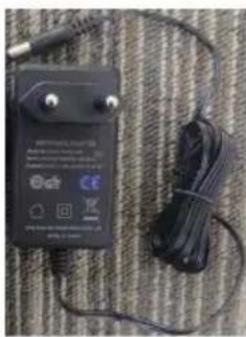

DELLISTA

VEVOR FENCE CHARGER Fusion Non-USB

Staket laddare
(TT-P3 eller TP4)

VEVOR FENCE CHARGER Power Back Power

Modell	TT-P3	TT-P4
Utrustning strömförsörjning	Strömadapter: DC12V2A
Utrustningskraft	ÿ5W
Energiuttag	2,0J	3,0J
Spänningsutgång	10kV	12kV
pulsamplitud	10kV	12kV
pulsbredd	ÿ1ms
Urladdningsintervall	1,0s
En rad näbar längd	1~3 km
Skyddsgrad	IP65
Relativ temperatur	-20 ~ +59
Relativ luftfuktighet	Mindre än 95 %
Värdpulsutgångsport	Enkanals pulsutgång
Produktstorlek	110*180*55 mm

INSTALLATION AV UTRUSTNING

Ledningsmetoden för den främre ledande kabeln måste vara rimlig installeras enligt typ, storlek och ledande material djur i fångenskap. Följande är några typiska kopplingsscheman. Hitta samma och liknande ledningsmetoder enligt dina behov.

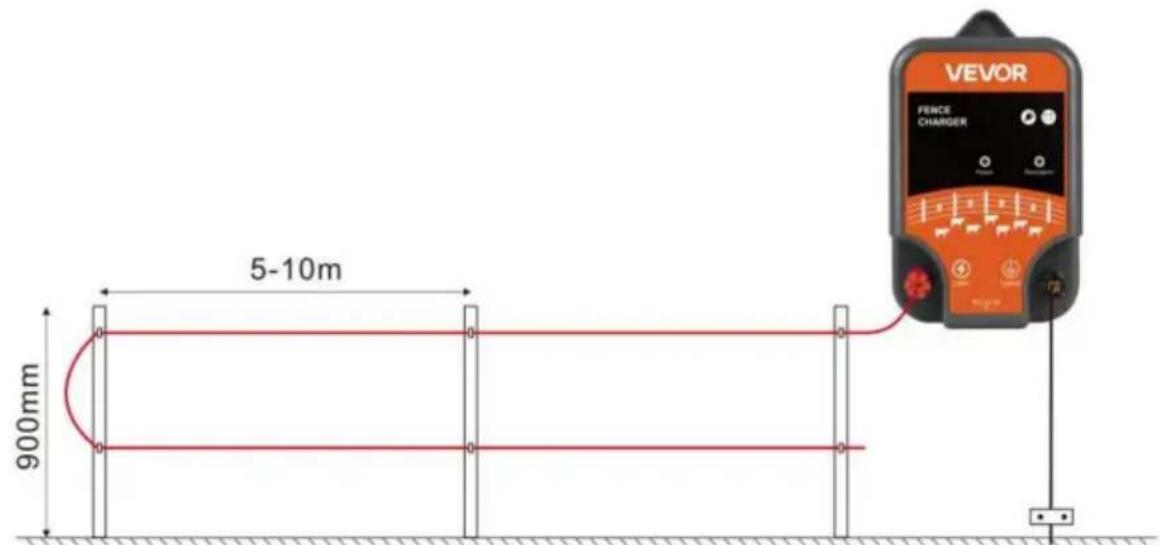

5-10m 900mm VEVOR FENCE CHARGER

Tvåtrådskopplingsschema

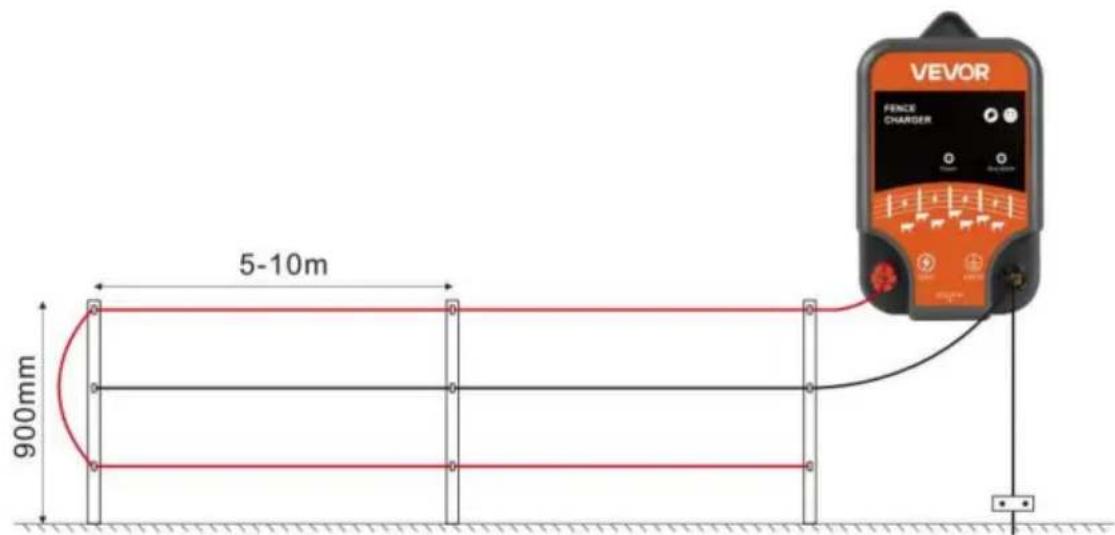

5-10m 900mm VEVOR FENCE CHARGER

Tretrådskopplingsschema

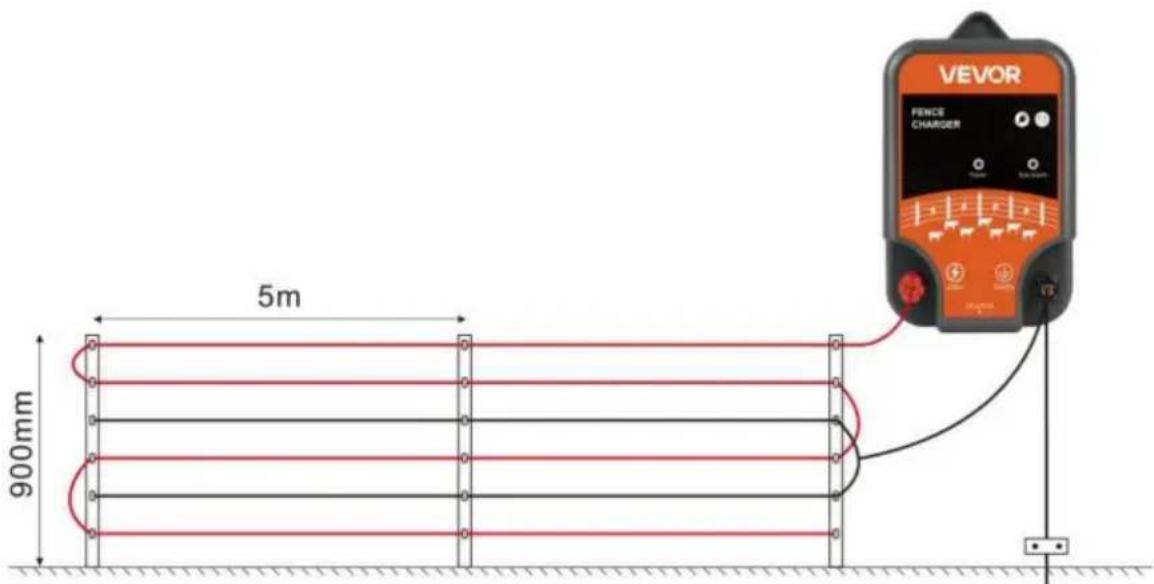

5m 900mm VEVOR FENCE CHARGER

Fyra trådar kopplingsschema

5m 900mm VEVOR FENCE CHARGER

Sextråds kopplingsschema

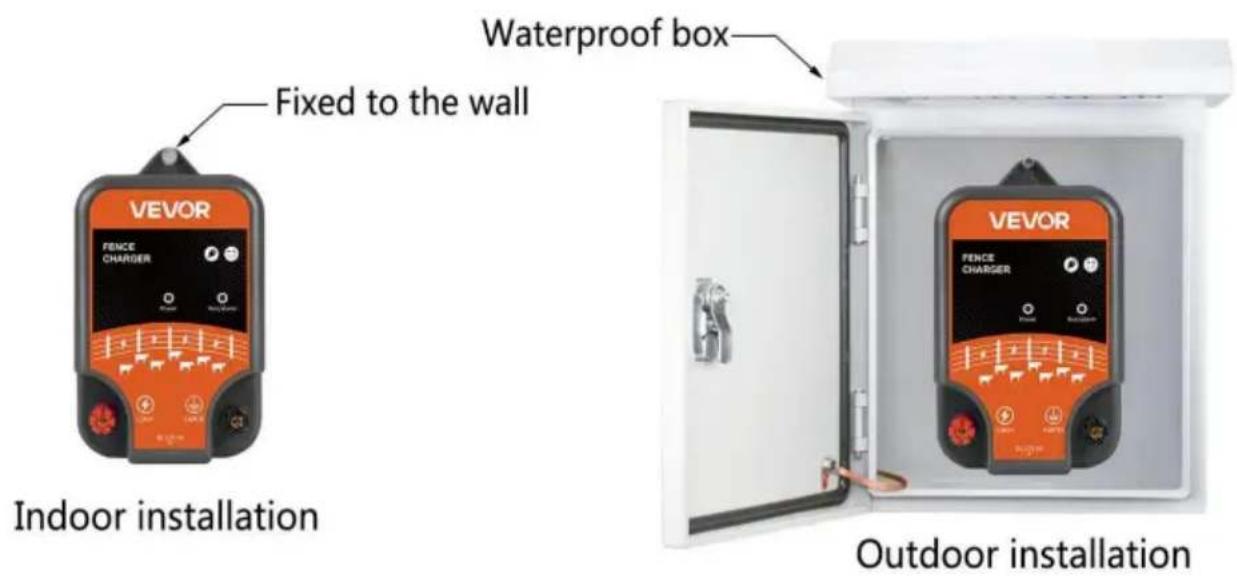

1. Fixa pulselstängselvärden inomhus, och om den är installerad utonders, måste installeras i en vattentäda.

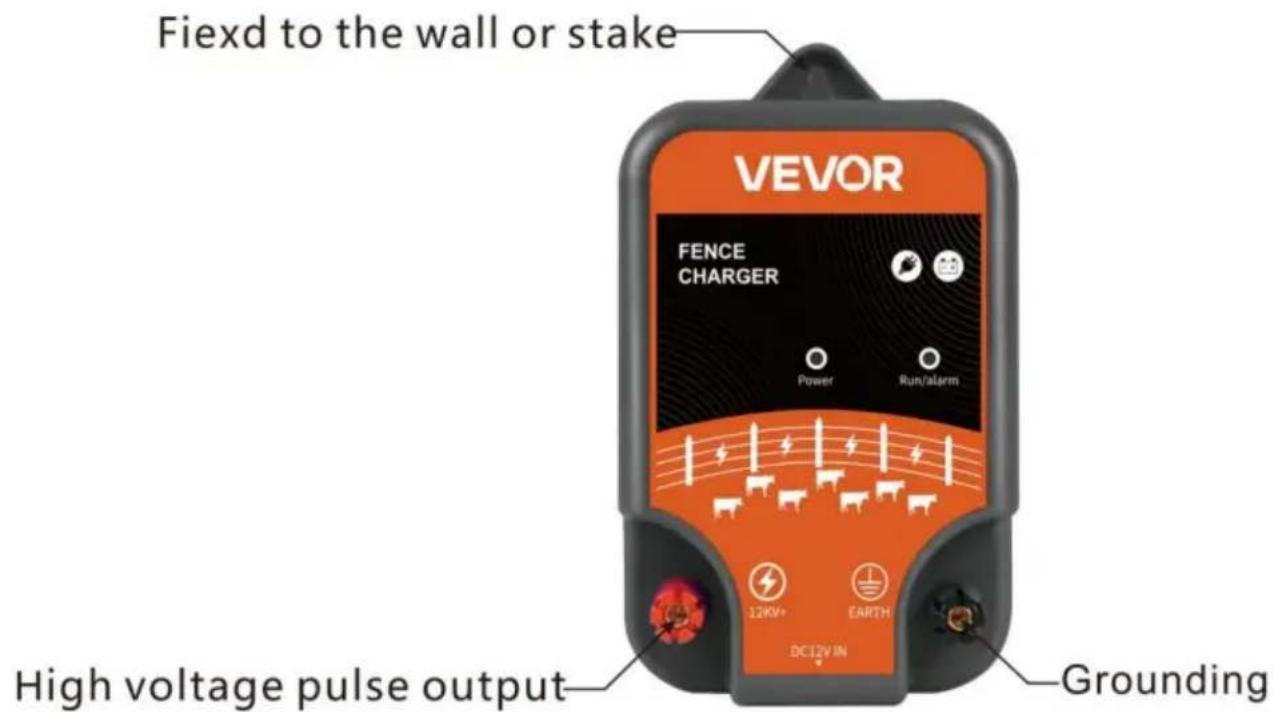

1. Det finns en röd anslutning och en svart anslutning vid pulsstängslets anslutning. Den röda terminalen är högspänningspulsutgången, och den svarta terminalen är jordterminalen.

Fiexd to the wall or stake VEVOR FENCE CHARGER Power Run/alarm 12kV+ EARTH DC12VIN Grounding

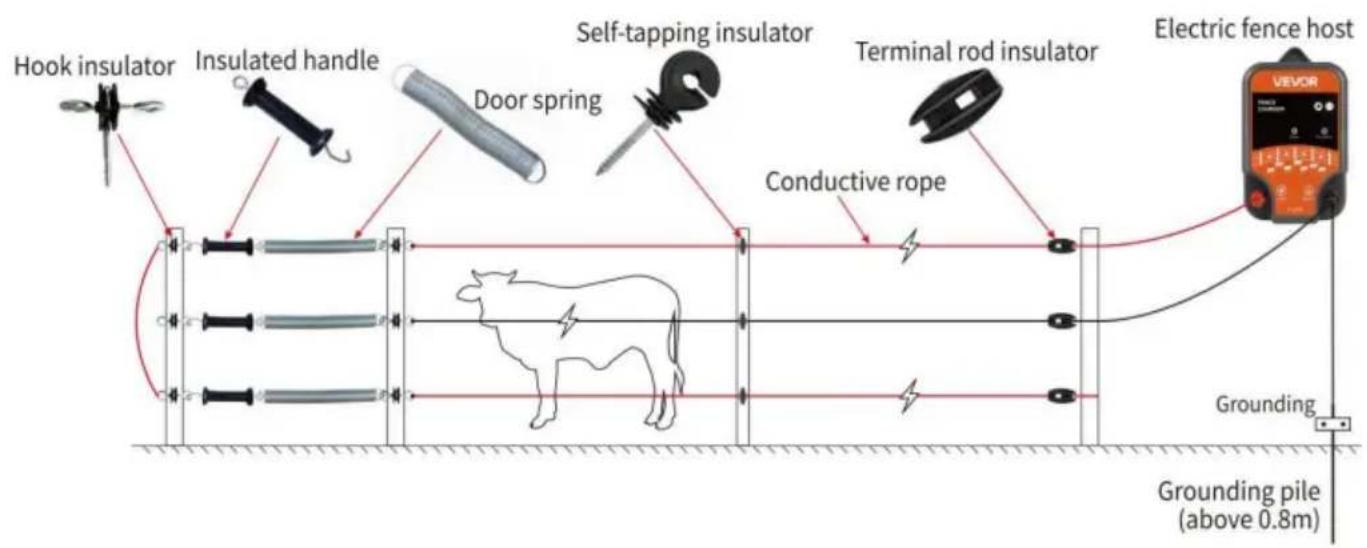

1. Installera isolator, fjäder, isolerande handtag och andra tillbpåör främre trähög.

Terminalstångsisolator Den

används huvudsakligen för att fixera i hörnet eller den terminala träpålen, fixa och dra åt kraften på repet och säkerställa isoleringen medräpålen.

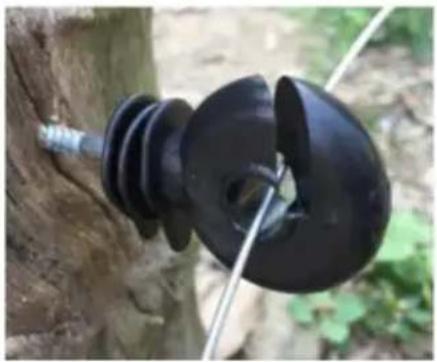

Själgängande isolator Den

är huvudsakligen installerad på den upprättstående stolpen med mjukt material som trähög eller plasthög, som spelar rollen som stödjande ledande rep och isolering.

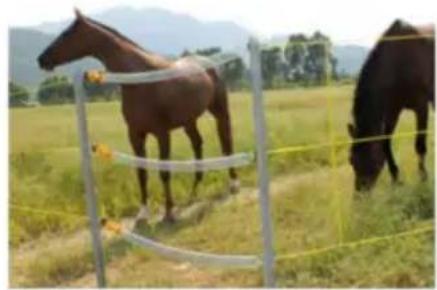

Den består av tvåvägs krokisolator, isolerande handtag och dörrfjäder. Efter att staketdörren har bestämts är den ansluten till de upprättstående stängerna på båda sidor av dörren, som kan tas bort när som helst för att underlätta åtkomsten av människor eller djur och säkerställa integriteten hos omkretsen när dörren stängd.

1. Det finns en röd terminal och en svart terminal vid terminalen

pulselstängsel. Den röda terminalen är högspänningspulsutgången, och den svarta terminalen är jordterminalen. Jordningsterminalen kan också anslutas till en ledning på stängslet efter att ha anslutits till jordstapeln (detta ledningsläge kan få stora djur att känna starkare slag när de möter den röda pulsutgångskabeln och den svarta jordningskabeln samtidigt. Obs: den svarta pulsledningen får inte ha någon jordkontakt med kontaktledningen. staket).


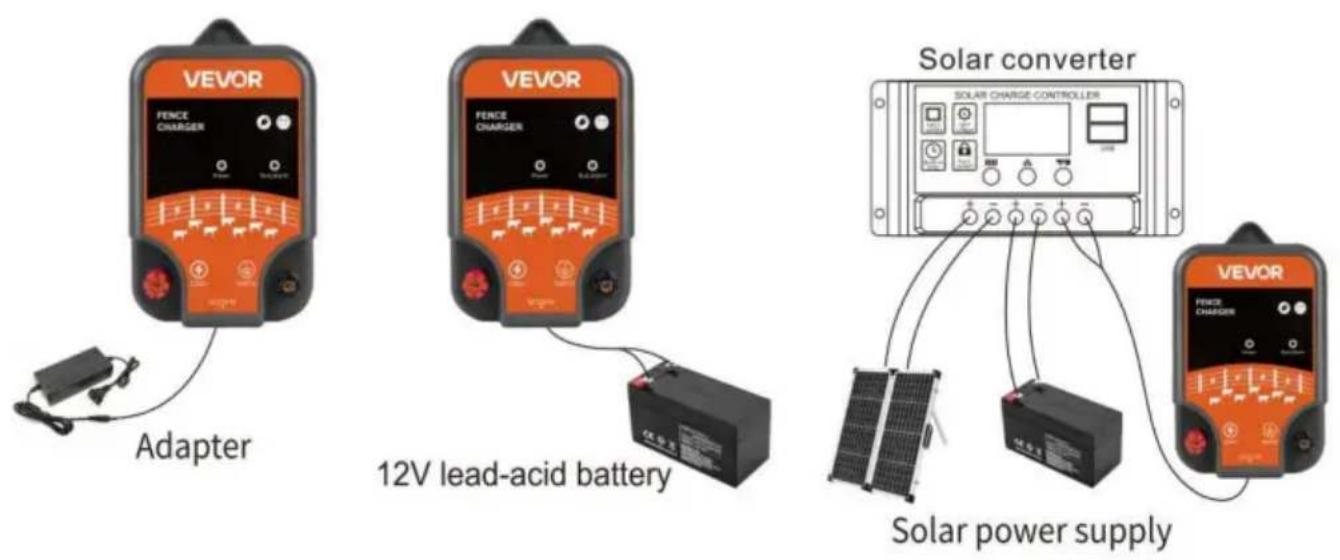

1. Pulse elstängsel drivs av nätadapter, blybatteri eller solenergi (en av tr

VEVOR FENCE CHARGER Adapter VEVOR FENCE CHARGER 12V lead-acid battery Solar converter SOLAR CHARGE CONTROLLER VEVOR FENCE CHARGER Solar power supply

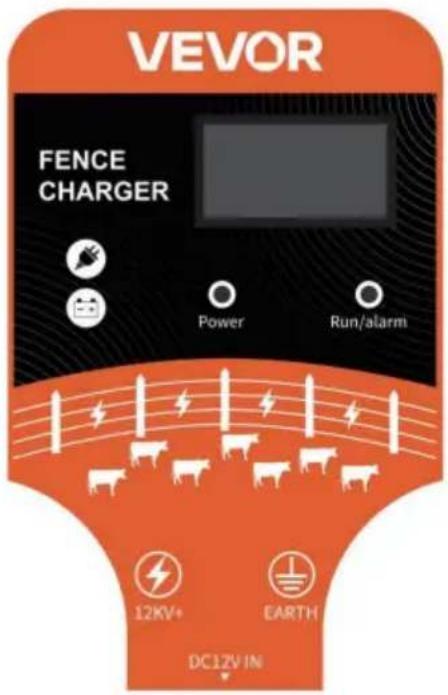

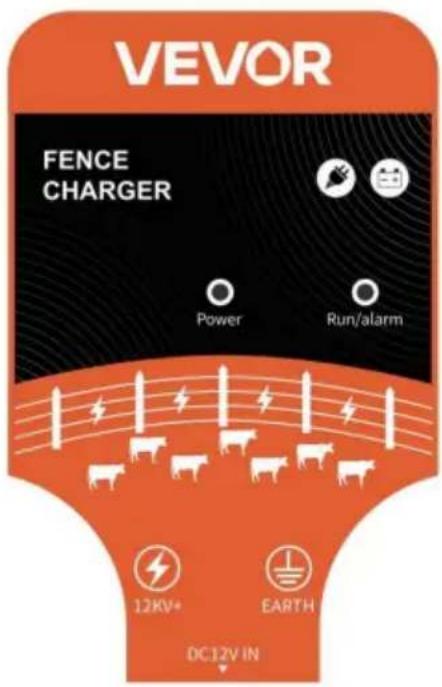

VEVOR FENCE CHARGER Power Run/alarm 12KV+ EARTH DC12V IN

VEVOR FENCE CHARGER Power Run/alarm 12KV+ EARTH DC12V IN

Strömindikatorlampa

Indikatorlampa för arbetsdrift

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTALLATION

1. Den installerade metallledaren måste isoleras från stödstolpen, oavsett om det är en träpåle eller en metallstödstolpe, speciella isolatorer måste installeras.
2. Om tråden som är ansluten till utgångsänden är ansluten till andra metaller eller ansluten till marken i regnig och fuktig miljö, utgången

spänningen på utrustningen kommer att dras ner, vilket minskar påverkan på djur.

1. Det måste vara effektivt jordat. Om det inte regnar under en lång tid i norra regionen, är landet mycket torrt, eller i ett ökenområde, slagkraften av

spänningen kommer att minska, och en lätt fuktig miljö bör vara väljs så långt det änöjligt.

1. Denna produkt används endast för avel och speciella platser. Rör inte puls högspänningsutrustning.
2. Ogräs och grenar runt de ledande metallkablarna, som många intrasslade ledningar, måste rengöras i tid, annars blir spänningen reduceras och utrustningen förlorar sin funktion. Speciellt när det regnar, ledaren kommer att vara helt jordad och spänningen sjunker till en lägre nivå nivå.
3. Övergångskabeln från impulsutgången och jordningen terminalen på elstängslet till den främre metallledaren och jordningen Pile kan inte använda en flerkärnig kraftledning för övergång. Två oberoende kraftledningar måste användas och avståndet mellan de två ledningarna bör vara mer än 16 fot.
4. Vid följande förhållanden under installationen rekommenderas det att elstängslets värd ska leda ut en metalltråd på staketet medan den svarta jordningsterminalen jordas (som visas i ovanstående metall tråd installation legend): miljön marken är torr, stora djur är hålls i fångenskap, och långväga platser (mer än 0,6 mil).

FAQ

F: Hur bedömer man om testutrustningen fungerar normalt?

S: 1. Om skärmen tänds, fortsätter strömindikatorn att lysa, och rinnande ljus blinkar, det anses normalt; Om körljuset är konstant på, indikerar det ett enhetsfel.

1. När värden har slagits på normalt, lyssna på om det finns en normal pulsspänningsljud från värden (när värden arbetar normalt kommer den att avge ett tickande urladdningsljud, och om det inte finns något ljud, d indikerar utrustningsfel). Anslut ena änden av en isolerad ledning till

röd utgångsterminal och den andra änden nära den svarta jordterminalen (inom 0,1 tum) och kontrollera om det finns några elektriska gnistor. Om det finns ett kli ljud eller gnista, indikerar det att utrustningen fungerar korrekt. Om det finns är ingen elektrisk gnista, det indikerar att utrustningefeläktig.

F: Vad är anledningen till att elstängslet har liten eller ingen elektrisk stöt (djur svarar inte vid beröring)?

S: 1. Kontrollera först om enheten fungerar normalt. (Referera till Fråga 1).
2. Kontrollera om anslutningen mellan den röda utgångsporten på värden och svart markport är lös.
3. Kontrollera om ledningen som är ansluten till den röda utgångsporten på staketet är i kontakt med ogräs, träd, metallföremål och marken (om så är fallet, vänligen justera linjen på staketet i tid).
4. Kontrollera om tråden som är ansluten till den röda utgångsporten på staketet är i kontakt med ledningen på den svarta jordterminalen. (Tråden på den röda utgångsterminalen får inte vara i kontakt med ledningen på den svarta jordningen terminal).
5. Kontrollera om värdens jordningsplats är torr eller jordad högen är inte tillräckligt djup (försök att undvika för torr miljö för jordning, och jordningshögen måste begravas i marken mer än 5 fot).

När elstängselinstallationsmiljön är torr och jordningen är

dålig, kan du hänvisa till installationsinstruktionerna i manualen för att leda en jordledning till staketet.

ANSVARSFRISKRIVNING

(1). Spänningen som genereras av produkten är pulsspänning. Den har hög spänning inuti under drift. För att undvika elektriska stötar ska du inte göra det ta isär den utatillständ.
(2). Det finns hög spänning vid utgångsänden och framsidan av produkten. Rör inte vid den när produkten fungerar; installera det främre staketet stolpe, legeringstråd och rätt krets innan du installerar solcellsladdaren. Gör inte det

installera solcellsladdaren med strömmepå.

(3). Installera aldrig elstängsel undåskväder.
(4). Läs den här bruksanvisningen före installation och användning, bekanta dig med den dig själv med korrekt användning av denna produkt och standardisera driften, annars kommer alla konsekvenser att bäras användaren.
(5). Tillverkarens förpackningsmönster kan ändras utan föregående meddelande, och butiksbilderna kommer att uppdateras så mycket som möjligt för att säkerställa de senaste produkttyper.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater.

FCC-INFORMATION

VARNINGAR: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskadfunktion.

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten

ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustning.

OBS: Denna utrustning har testats och befunnits uppfylla gränserna för a Klass B digital enhet, i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformad för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Denna enhet genererar, använder och kan utstråla radiofrekvenser energi och om den inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garantera att störningar inte kommer att uppstå i en viss installation. Om detta utrustning orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan vara en eller flera av följande åtgärder:

ÿ Rikta om eller flytta mottagningsantennen. ÿ Öka avståndet mellan utrustningen och mottagaren. ÿ Anslut utrustningen till ett uttag på en annan krets än den till vilken mottagaren är ansluten.

ÿ Rådfråga återförsäljaren eller en erfaren radio/TV-teknikerhjälp.
