MODE D'EMPLOI WPSR-XM012 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

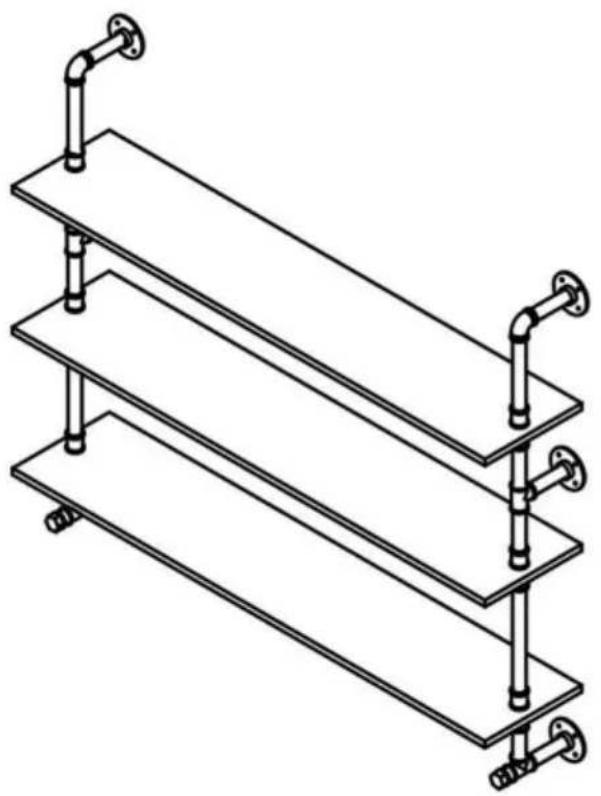

ÉTAGÈRES À TUYAUX

Modèle : WPSR-XM012

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ÉTAGÈRES À TUYAUX

MODÈLE : WPSR-XM012

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques o logicielles sur notre produit.

GARANTIES IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant

utiliser ou entretenir ce produit. Le non-respect de ces avertissements et

instructions peuvent provoquer des blessures corporelles ou des dommages à des biens de valeur. • Évitez que les enfants utilisent le produit. Et ce produit n'est pas un jouet. Ne pas permettre aux enfants de jouer.

PRÉCAUTIONS D'INSTALLATION

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.

2. Gardez la zone de montage propre et bien éclairée.

3. Les capacités s'appliquent uniquement aux produits correctement et complètement assemblés.

4. Gardez les spectateurs hors de la zone pendant l'assemblage.

5. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.

6. Tenir à l'écart des pointes tranchantes, des lames et autres objets.

7. Pour plus d'informations concernant les pièces répertoriées dans ce qui suit

pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et

séparez toutes les pièces dans une zone de travail propre. Veuillez garder les petites pièces de rechange à l'écart à la portée des enfants.

CONSERVEZ CES INSTRUCTIONS

- Ne placez pas de poids trop lourd sur les étagères à tuyaux, elles pourraient se plier ou même casser la planche, nous vous recommandons de placer un poids ne dépassant pas 30 lb

- Les étagères à tuyaux sont installées uniquement sur des murs solides, tels que des murs en briques pleines, et des murs en béton. Si les étagères à tuyaux sont installées sur des murs en bois, le l'épaisseur du mur en bois doit être d'au moins 6 cm.

PRUDENCE:

• Lors de l'installation des étagères à tuyaux, veillez à maintenir le panneau dans un État horizontal, afin d'avoir une meilleure expérience de placement d'éléments
• Ce produit est destiné à une utilisation en intérieur uniquement.

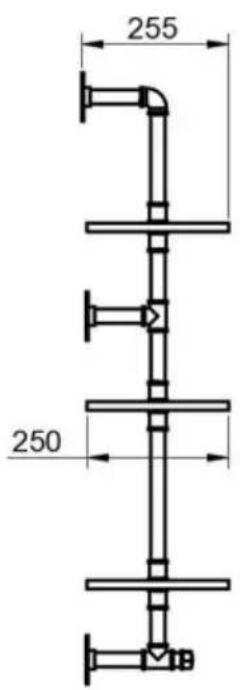

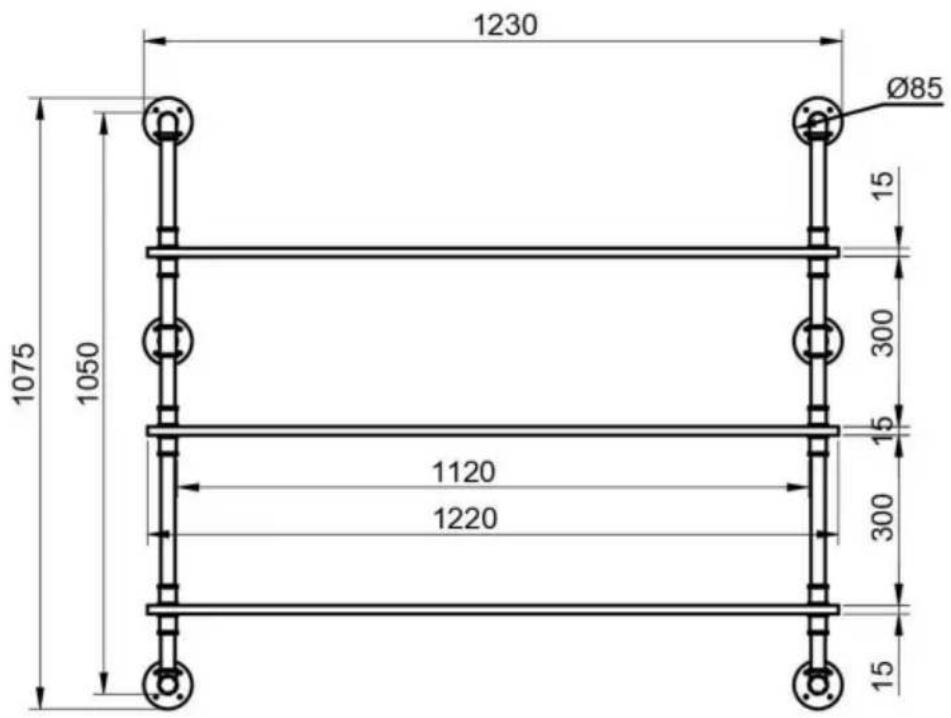

SPÉCIFICATION

1230 Ø85 15 1075 1050 300 15 1120 1220 300 15

255 250

Remarque : L'unité numérique sur la figure est le mm.

Liste des pièces

Marque	Nom	Image	QTÉ Spécifications
UN	Dans les deux sens connecteur		12	/
Connecteur coudé B			2	/
C Bride de montage			6	/
D	Conseil		3	/
ET	Tuyau		8	L=38mm
F	Tuyau		12	L=112mm
g	Tuyau		2	L=179mm
H	Tuyau		2	L=254mm
	Noix		2	/
J.	Connecteur en T		4	/

Installer des accessoires

Marque	Nom	Caractéristiques	Image	QTÉ
R.	Vis	M5*40mm		24
S	Expansion plastique tube	D=8mm		24

ASSEMBLAGE DES ÉTAGÈRES DE TUYAUX

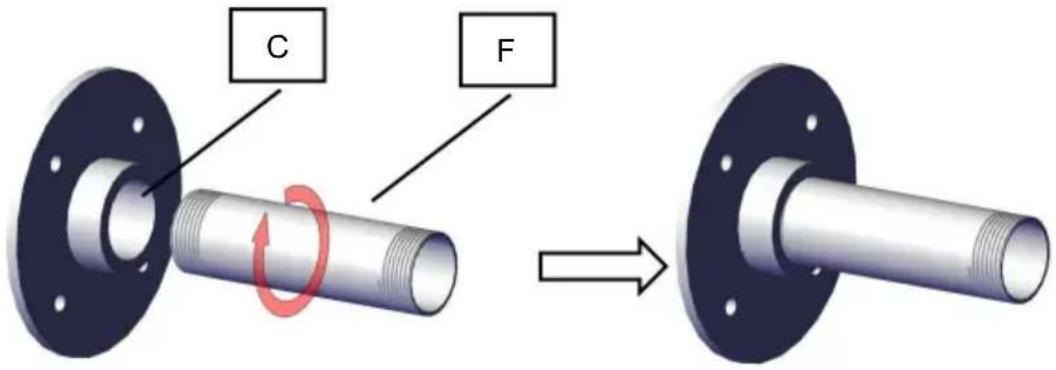

ÉTAPE 1. Vissez la bride de montage C avec le tuyau rond F. 4 groupes au total.

C F

ÉTAPE 2. Serrez le connecteur en T, le tuyau E et l'écrou dans le précédent composant. 2 groupes au total.

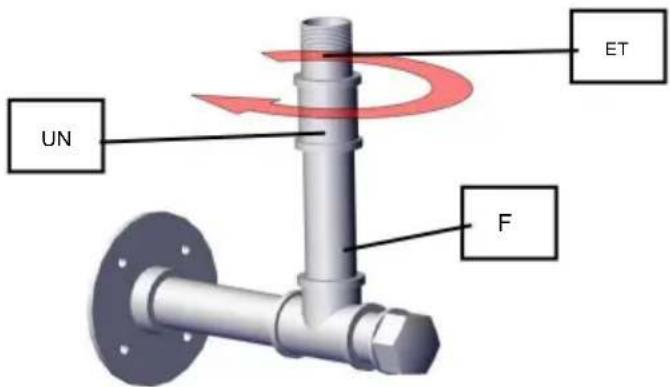

ÉTAPE 3. Installez le tube vertical inférieur F, le connecteur bidirectionnel A et les tuyaux de positionnement des planches E.

UN F ET

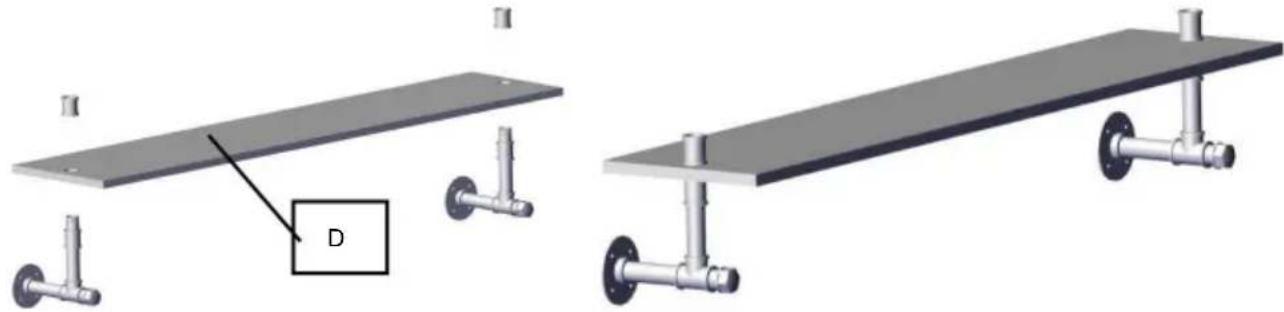

ÉTAPE 4. Insérez la carte D et fixez-la avec A.

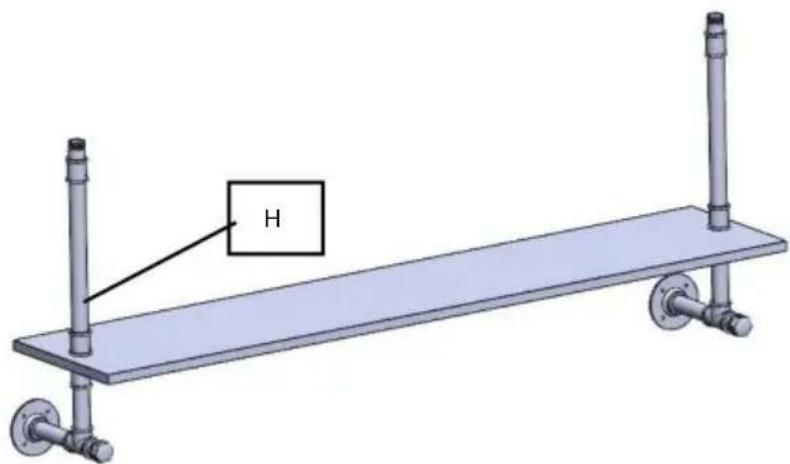

ÉTAPE 5.Installez le tuyau H, puis vissez A et E. .

H

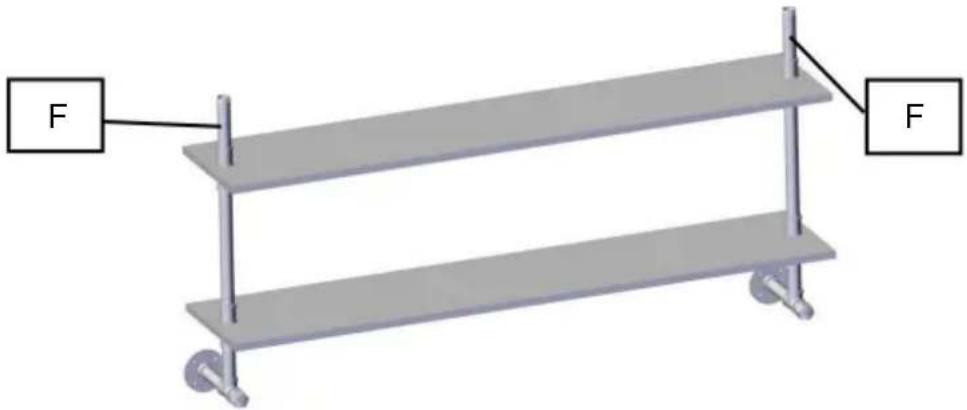

ÉTAPE 6. Répétez l'étape 4, puis vissez le tuyau F.

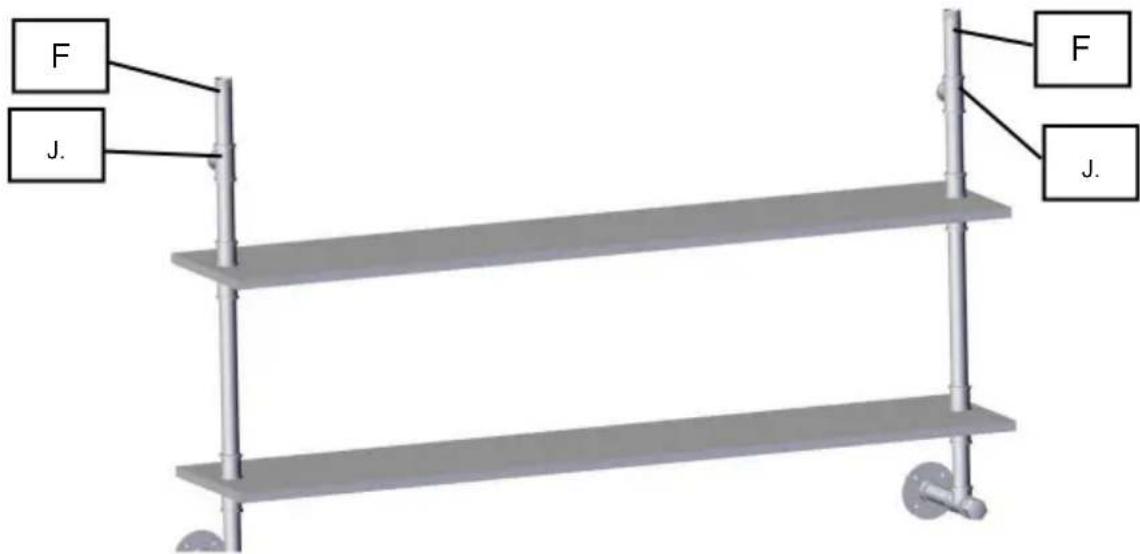

ÉTAPE 7. Vissez successivement le connecteur en T J et le tuyau F.

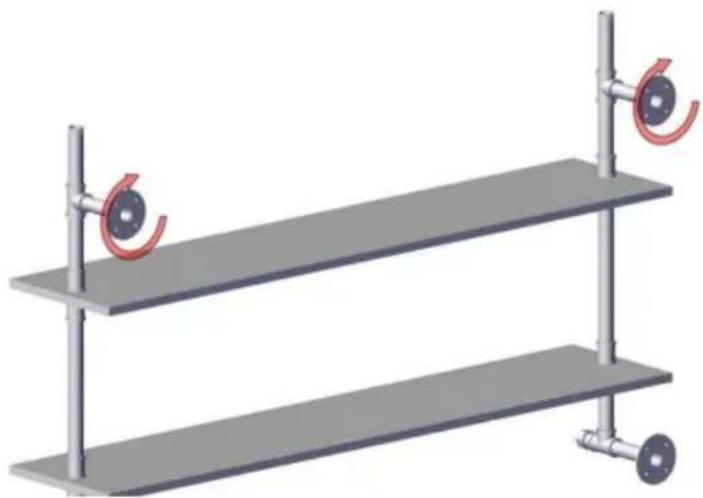

ÉTAPE 8. Vissez les composants de l'étape 1.

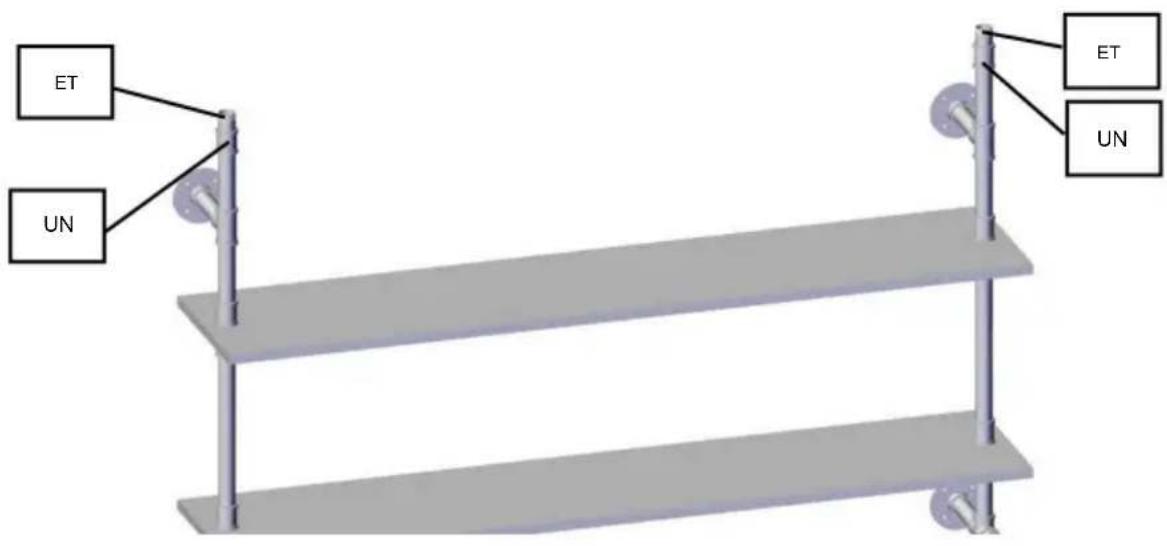

ÉTAPE 9. Vissez successivement le connecteur bidirectionnel A et le tube E.

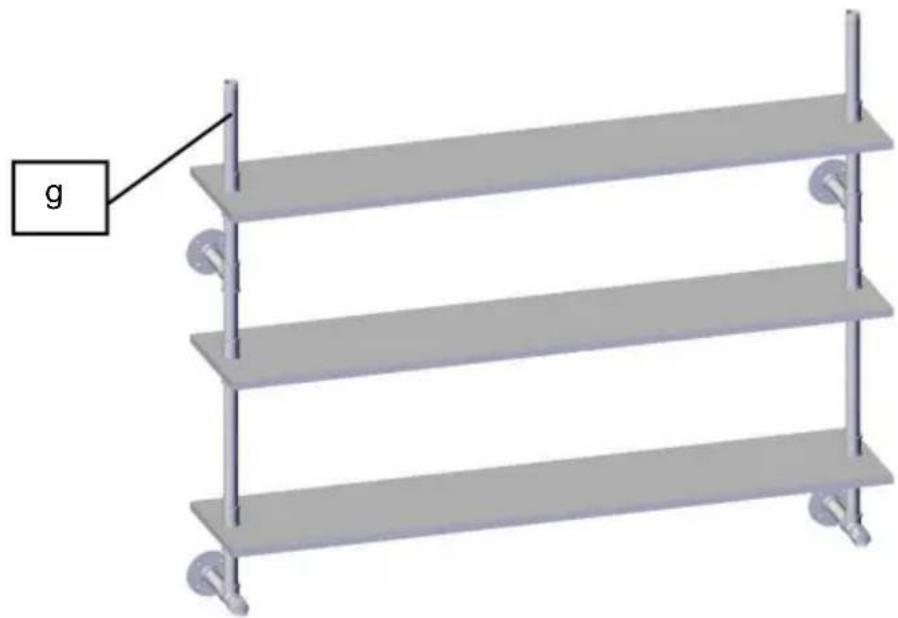

ÉTAPE 10. Répétez l'étape 4, puis vissez le tuyau G.

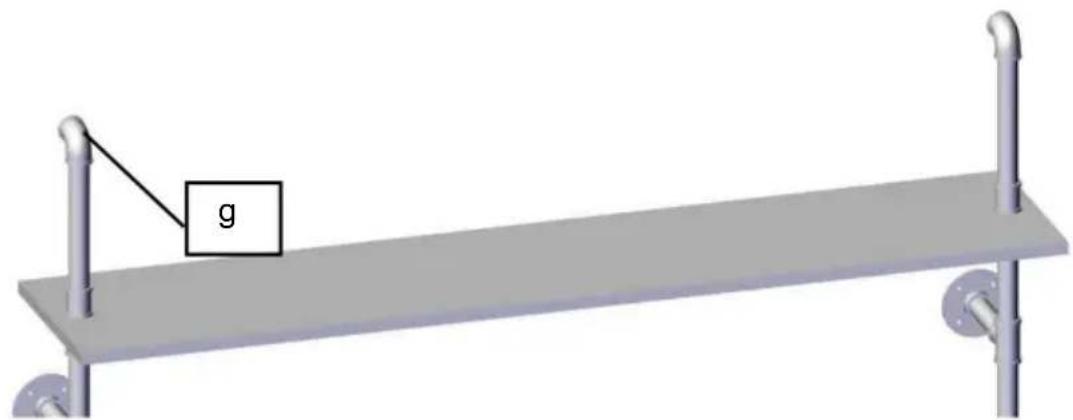

ÉTAPE 11.Installez le connecteur coudé B.

g

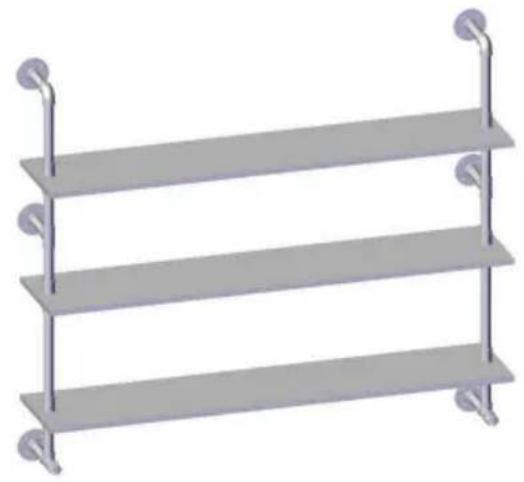

ÉTAPE12. Installez le composant de l'étape 1.

Remarque : Au moins un assistant est recommandé.

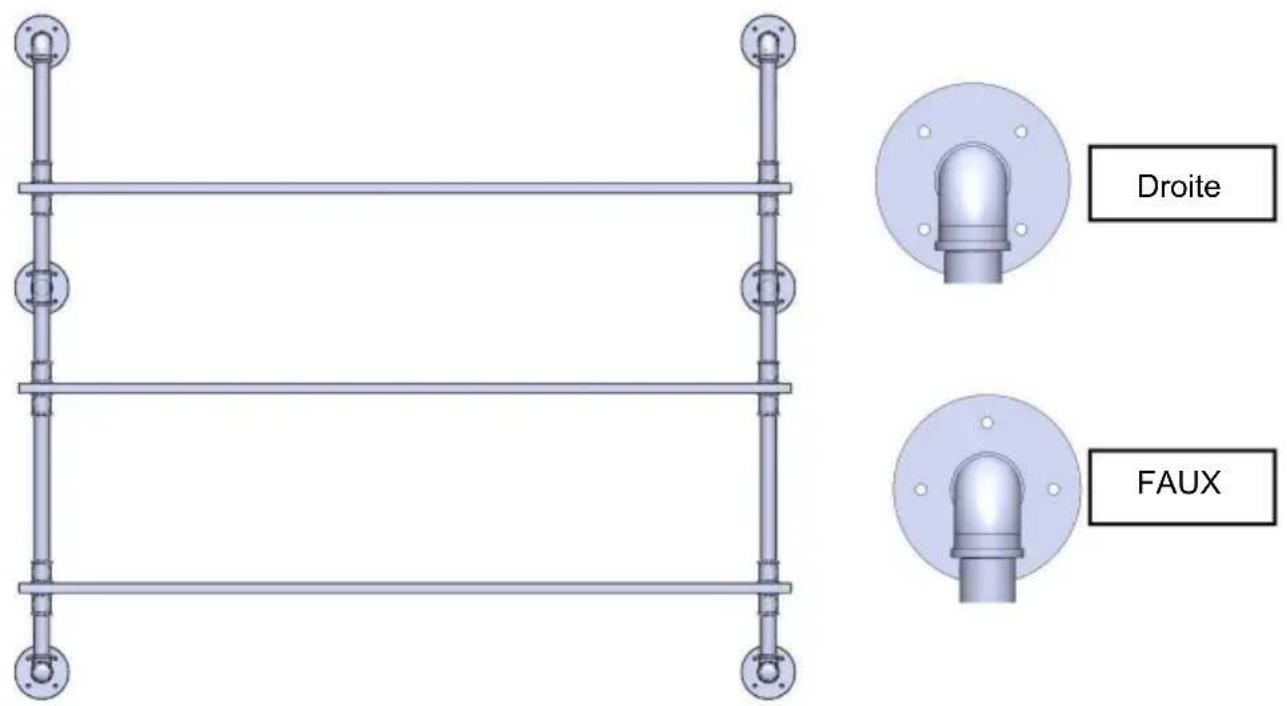

ÉTAPE 1 : localisez les étagères à tuyaux au mur et déterminez la hauteur à laquelle vous souhaitez les installer. Utilisez un niveau pour vous assurer que les planches sont de niveau, puis marquez les trous d'emplacement sur la bride de montage.

Droite FAUX

Remarque : Les points fixes de la bride doivent être répartis de part et d'autre du tube pour un meilleur fonctionnement du serrage de la vis.

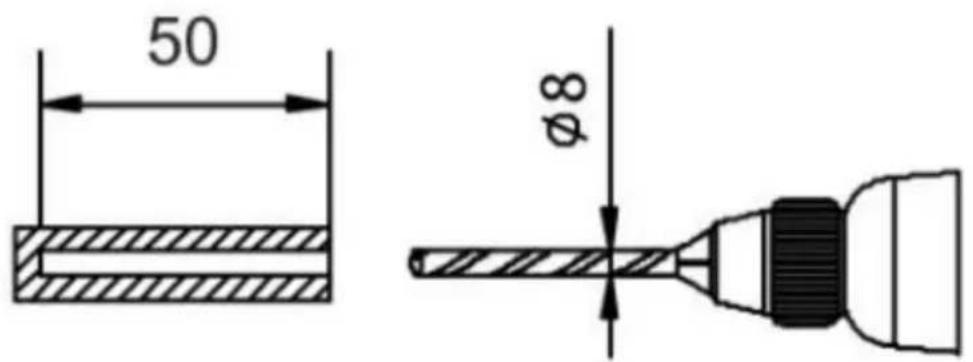

ÉTAPE 2 : Percez des trous dans le mur en béton avec une perceuse à percussion. La taille des trous est indiquée ci-dessous. (Si monté sur un mur en bois, percez des trous avec un foret commun.

50 Ø8

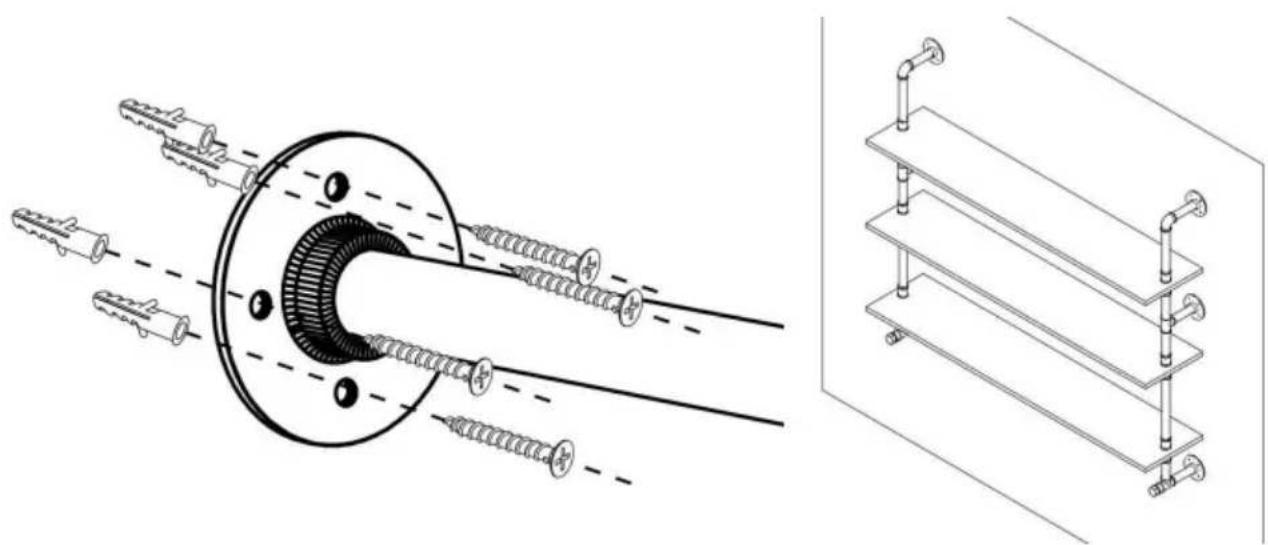

ÉTAPE 3 : Enfoncez le tube d'expansion en plastique dans chaque trou.

ÉTAPE 4 : Pour chaque trou de montage, fixez les étagères à tuyaux avec des vis taraudeuses.
