MANUALE UTENTE WPSR-XM012 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCAFFALI PER TUBI

MODELLO:WPSR-XM012

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCAFFALI PER TUBI

MODELLO: WPSR-XM012

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore. • Evitare che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non permettere ai bambini di giocare.

PRECAUZIONI PER L'INSTALLAZIONE

1. Montare solo seguendo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Le funzionalità si applicano solo al prodotto correttamente e completamente assemblato.
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.

5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.

6. Tenere lontano da punti taglienti, lame e altri oggetti.

7. Per ulteriori informazioni riguardanti le parti elencate di seguito pagine, fare riferimento allo schema di assemblaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega di tenere fuori i piccoli pezzi di ricambio della portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

• Non posizionare un peso eccessivo sui ripiani dei tubi, potrebbe piegarsi o addirittura deformarsi rompere la tavola, si consiglia di posizionare un peso non superiore a 30 libbre
• I ripiani per tubi sono installati solo su pareti solide, ad esempio pareti in mattoni pieni e muri di cemento. Se gli scaffali per tubi sono installati su pareti in legno, il lo spessore della parete in legno deve essere di almeno 6 cm.

ATTENZIONE:

• Quando si installano i ripiani per tubi, prestare attenzione a mantenere il pannello in stato orizzontale, in modo da avere una migliore esperienza nel posizionamento degli oggetti
• Questo prodotto è destinato esclusivamente all'installazione in ambienti interni.

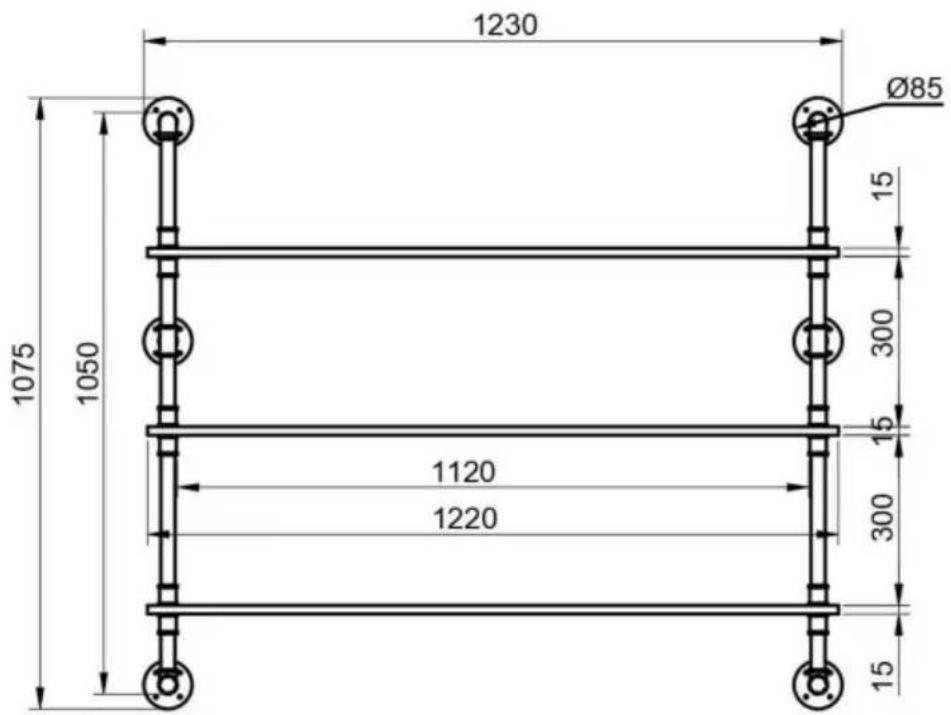

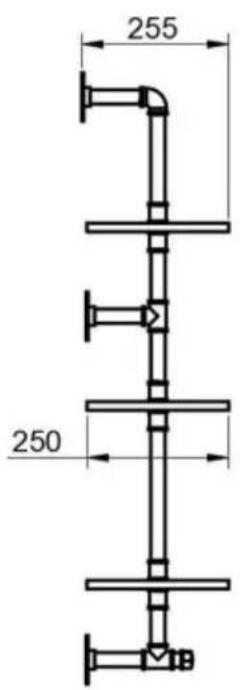

SPECIFICA

1230 Ø85 15 1075 1050 300 1120 1220 300 15

255 250

Nota: l'unità numerica nella figura è mm.

Elenco delle parti

Segno	Immagine Nome		Specifiche della quantità
UN	A due vie connettore		12 /
Connettore a gomito B			2 /
C Flangia di montaggio			6 /
D	Asse		3 /
E	Tubo		8 L=38 mm
F	Tubo		12 L=112 mm

G	Tubo		2	L=179 mm
H	Tubo		2	L=254mm
	Noce		2	/
J	Connettore a T		4	/

Installare gli accessori

Segno	Nome	Specifiche	Immagine	QUANTITÀ
R	Vite	M5*40mm		24
S	Espansione plastica tubo	D=8 mm		24

MONTAGGIO SCAFFALI TUBO

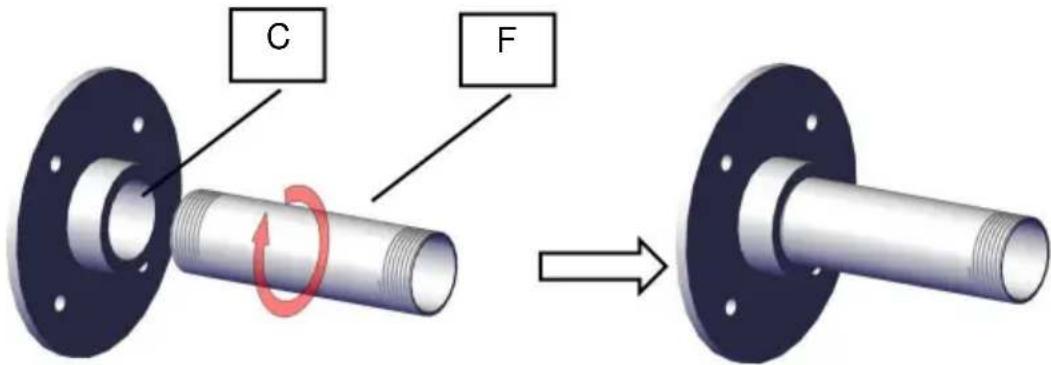

STEP1.Avvitare la flangia di montaggio C insieme al tubo tondo F. 4 gruppi in totale.

C F

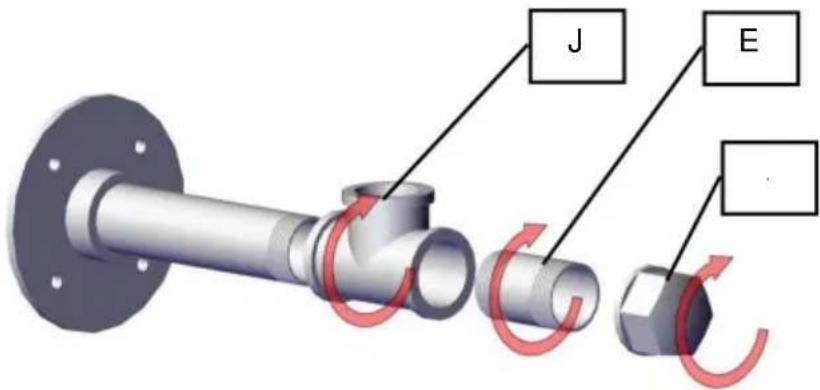

PASSO 2. Stringere il connettore a T, il tubo E e il dado nel precedente componente. 2 gruppi in totale.

J E

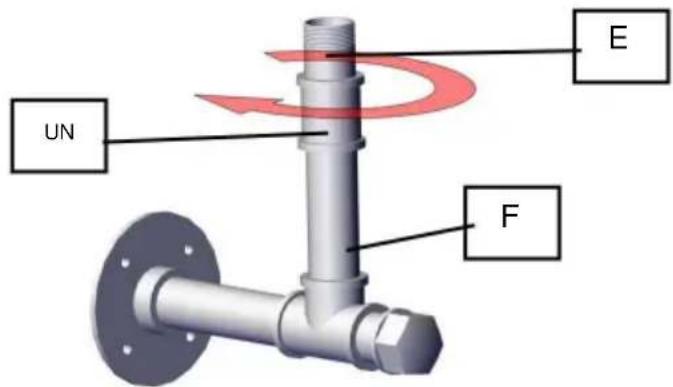

PASSO 3. Installare il tubo di livello inferiore F, il connettore a due vie A e i tubi di posizionamento della tavola E.

UN E F

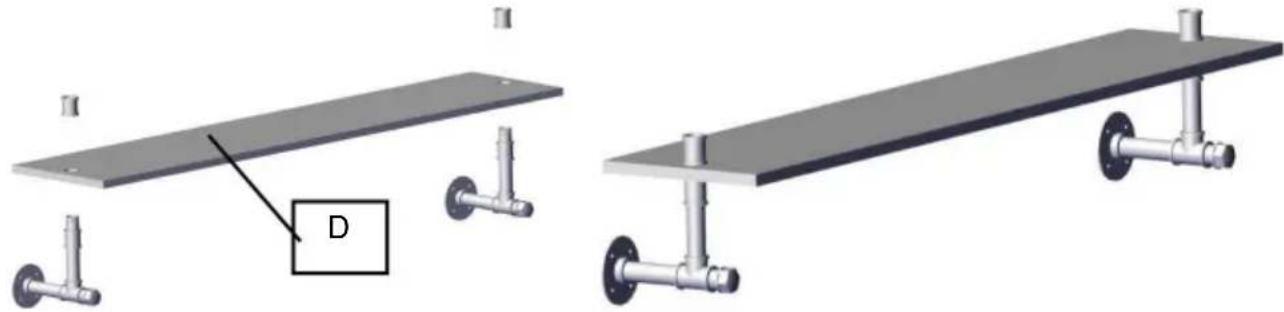

STEP4.Inserire la scheda D e fissarla con A.

STEP5.Installare il tubo H e poi le viti A ed E..

H

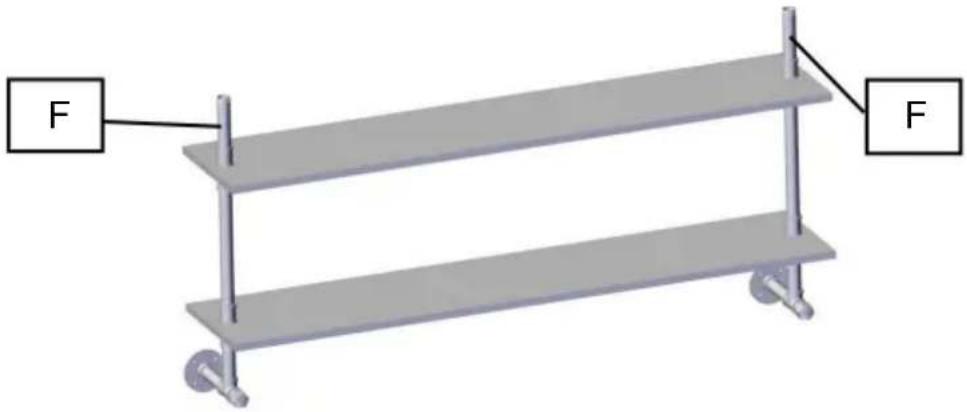

STEP6.Ripetere il passo 4 e poi avvitare il tubo F.

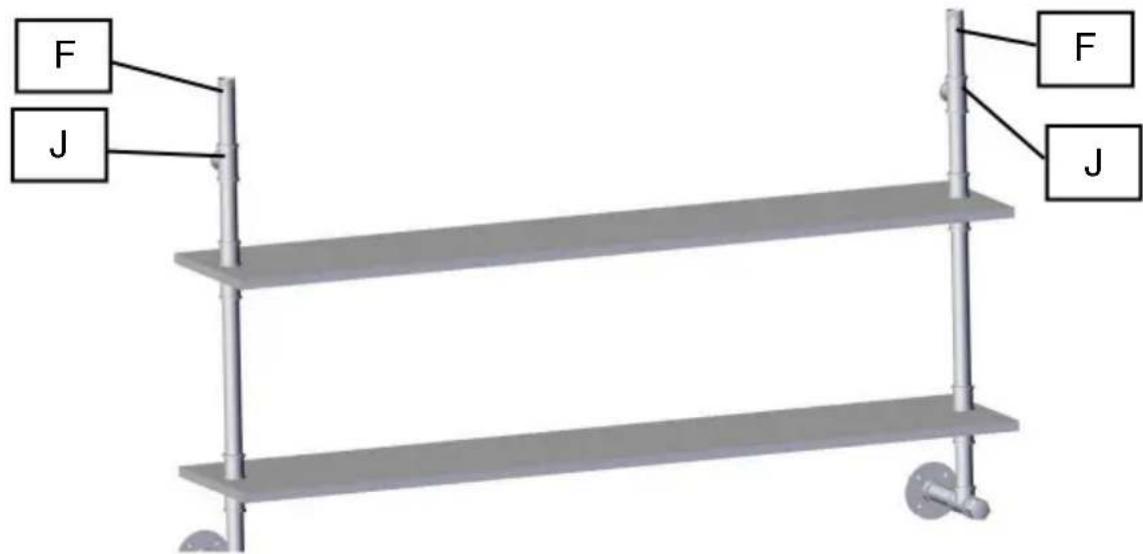

PASSO7.Avvitare successivamente il connettore a T J e il tubo F.

F J F J

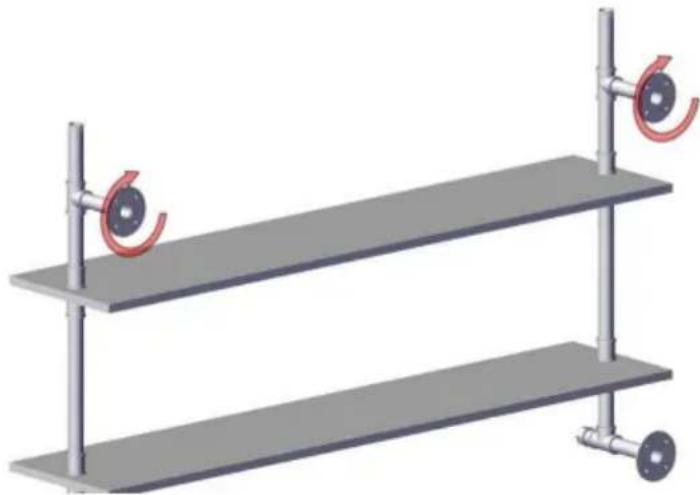

STEP8.Avvitare i componenti del passaggio 1.

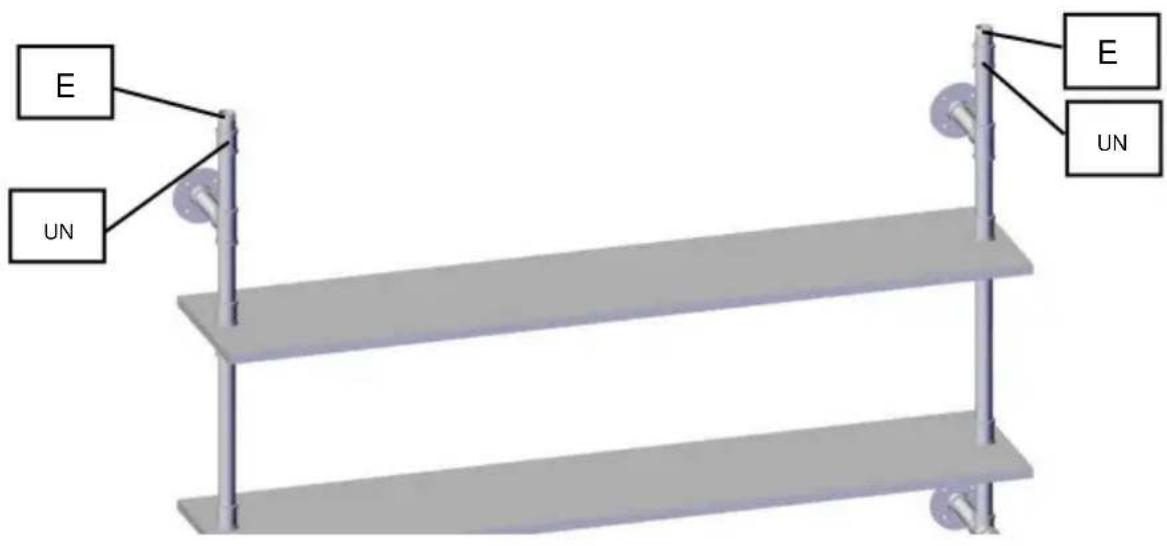

PASSO9.Avvitare successivamente il connettore a due vie A e il tubo E.

E UN E UN

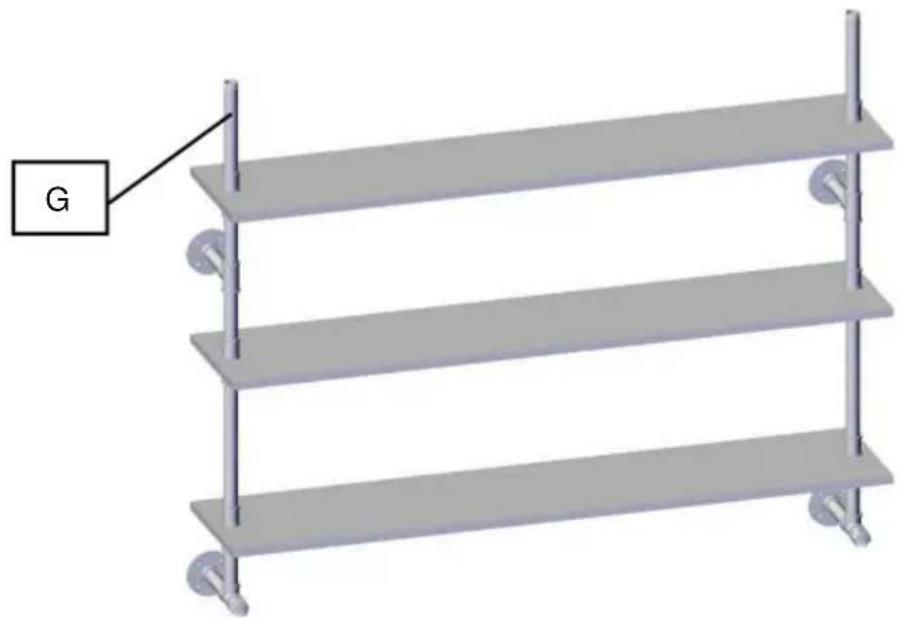

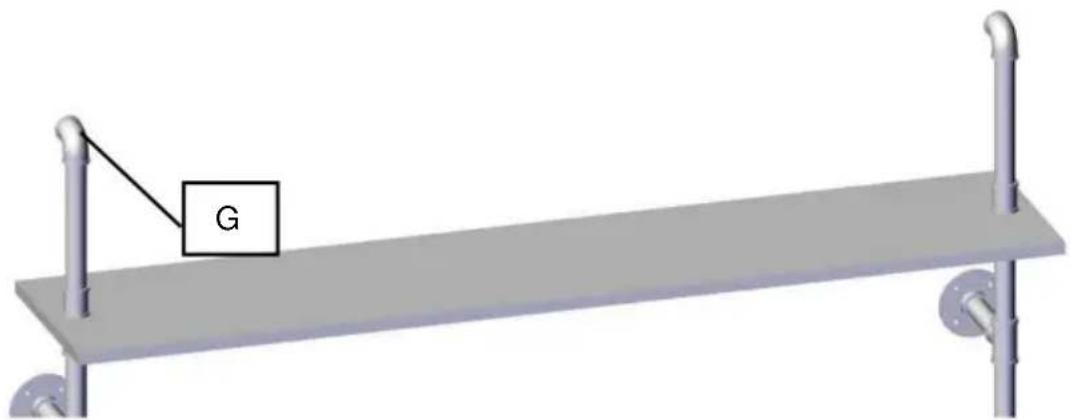

PASSO 10.Ripetere il Passo 4 e poi avvitare il tubo G.

PASSO 11. Installare il connettore a gomito B.

G

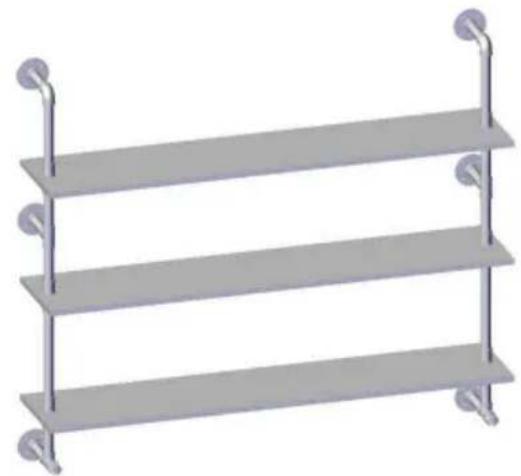

PASSO12. Installare il componente del passaggio 1.

Nota: si consiglia almeno un assistente.

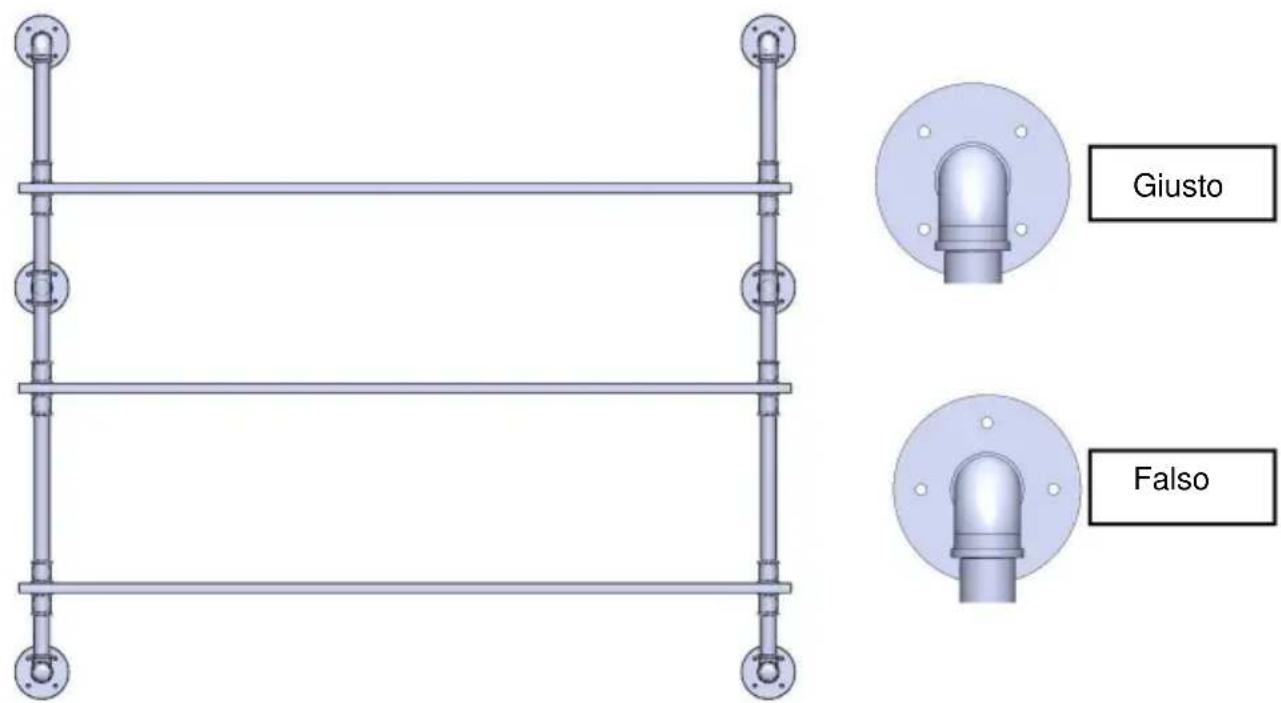

PASSO 1: Individua i ripiani per tubi sul muro e determina l'altezza a cui desideri installarli. Utilizzare una livella per assicurarsi che le schede siano a livello, quindi contrassegnare i fori di posizione sulla flangia di montaggio.

Giusto Falso

Nota: I punti fissi della flangia devono essere distribuiti su entrambi i lati del tubo per un migliore funzionamento del serraggio della vite.

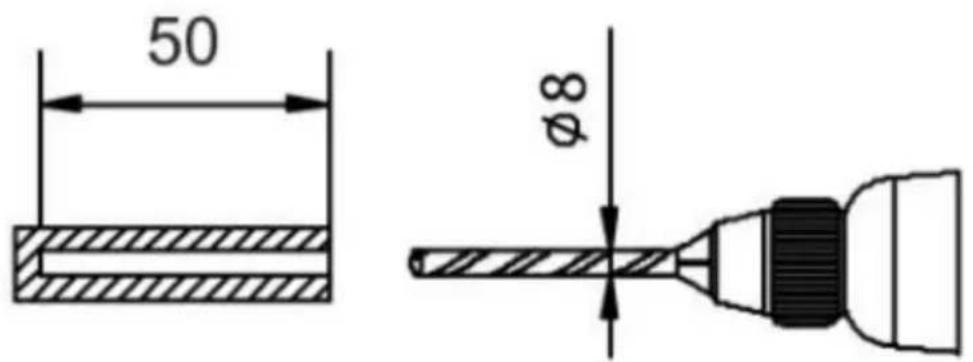

PASSO 2: Praticare dei fori nel muro di cemento con una punta da trapano a percussione. La dimensione dei fori è mostrata di seguito. (Se montato su una parete di legno, praticare i fori con una comune punta da trapano.)

50 Ø8

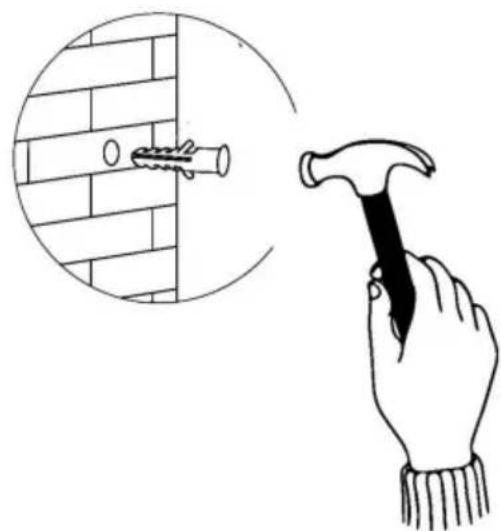

PASSO 3: inserire il tubo di espansione in plastica in ciascun foro.

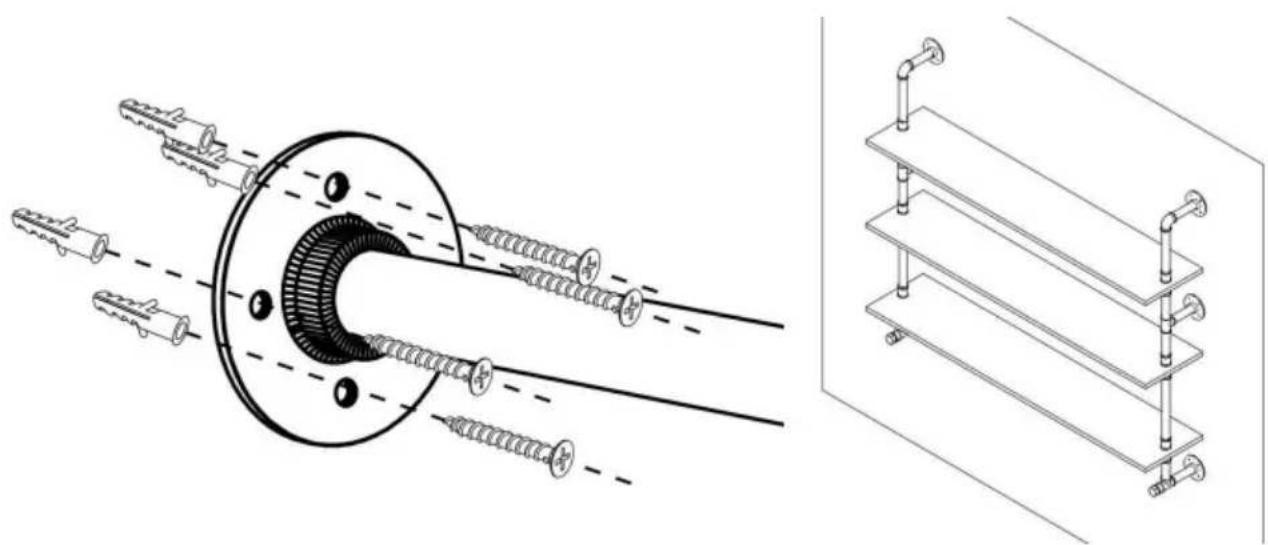

PASSO 4: Per ciascun foro di montaggio, fissare i ripiani dei tubi con viti autofilettanti.
