Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unseren

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder Sachschäden führen. • Vermeiden Sie die Verwendung des

Produkts durch Kinder. Dieses Produkt ist kein Spielzeug.

Erlauben Sie Kindern zu spielen.

VORSICHTSMASSNAHMEN BEI DER EINRICHTUNG

1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Die Funktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
   Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
   Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile
   außerhalb der Reichweite von Kindern.

ANLEITUNG AUFBEWAHREN

SICHERHEIT UND VORSICHTSMASSNAHMEN

WARNUNG:

• Legen Sie nicht zu schweres Gewicht auf die Rohrregale, es könnte sich verbiegen oder sogar brechen das Brett, empfehlen wir, das Gewicht von nicht mehr als 30lbs
• Die Rohrregale werden nur an Massivwänden, wie beispielsweise massiven Ziegelwänden, montiert und Betonwänden. Wenn die Rohrregale auf Holzwänden montiert werden, Dicke der Holzwand mindestens 6cm betragen.

VORSICHT:

• Achten Sie beim Einbau der Rohrregale darauf, dass die Platte in einer horizontalen Zustand, um eine bessere Erfahrung beim Platzieren von Artikeln zu haben
• Dieses Produkt ist nur für die Installation im Innenbereich vorgesehen.

SPEZIFIKATION

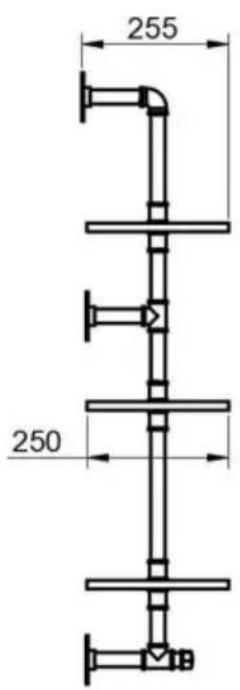

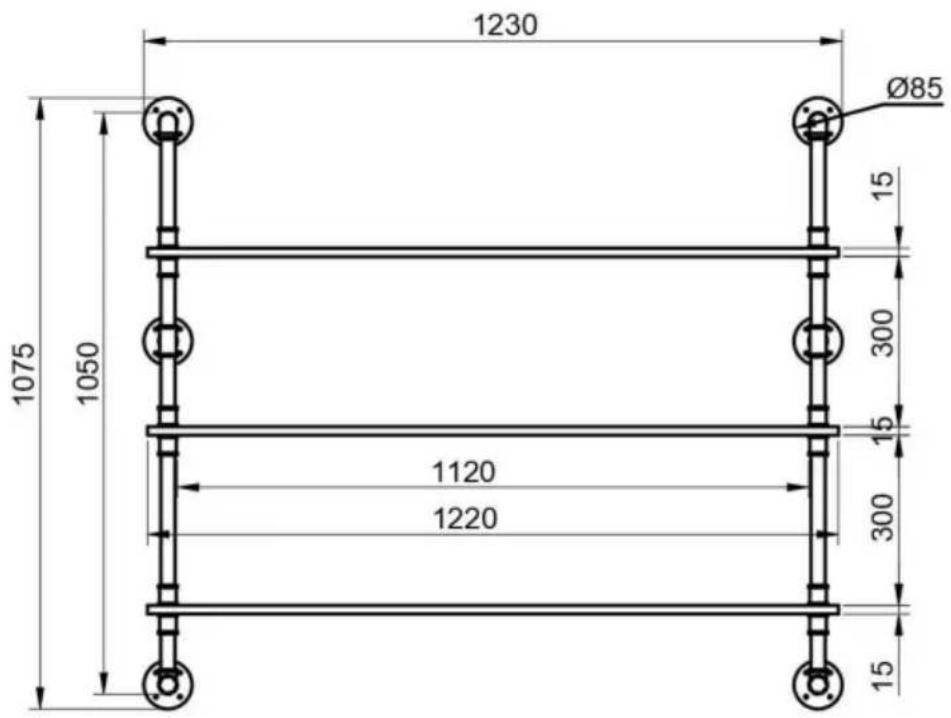

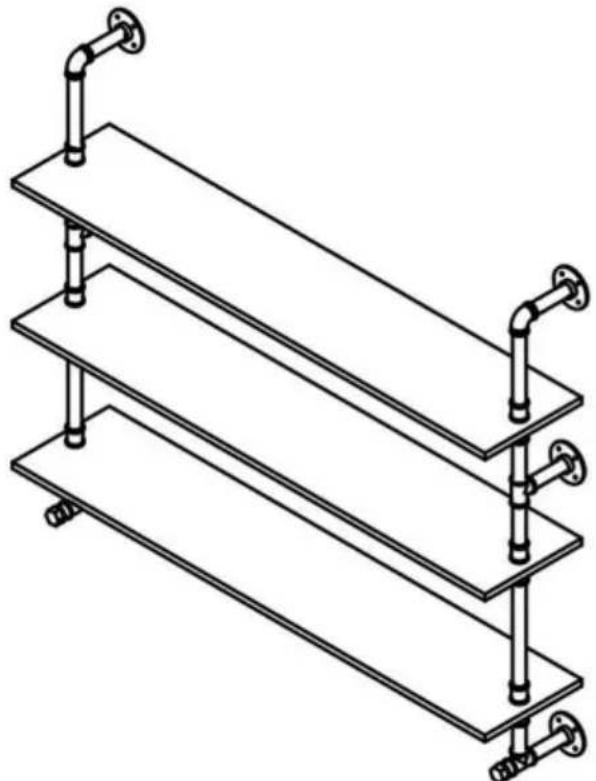

1230 Ø85 15 1075 1050 300 1120 1220 300 15

255 250

Hinweis: Die Zahleneinheit in der Abbildung ist mm.

Stückliste

Markieren Bild Name			QTY-Spezifikationen
A	Zweiwege Verbinder		12	/
B Winkelverbinder			2	/
C Montageflansch			6	/
D	Planke		3	/
UND	Rohr		8	L=38mm
F	Rohr		12	L=112mm
G	Rohr		2	L=179mm
H	Rohr		2	L=254mm
.2	Nuss			/
J	T-Stück		4	/

Markieren	Name	Spezifikationen	Bild	Menge
R	Schrauben	M5 x 40 mm		24
S	Plastische Expansion Rohr	D=8mm		24

Rohrregale montieren

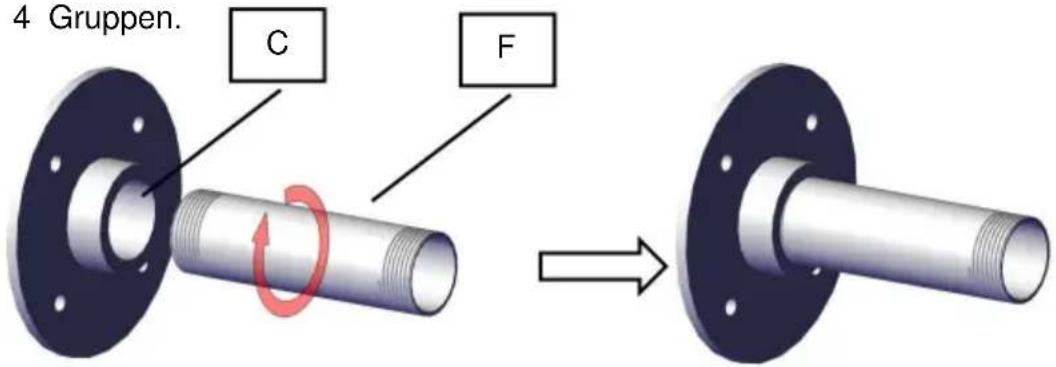

SCHRITT 1. Schrauben Sie den Montageflansch C mit dem Rundrohr F zusammen.

Insgesamt 4 Gruppen.

4 Gruppen. C F

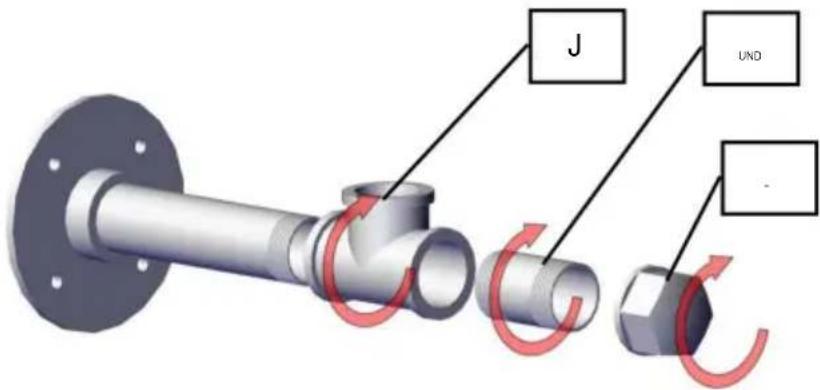

SCHRITT 2. Ziehen Sie den T-Verbinder, das Rohr E und die Mutter in die vorherige Komponente. Insgesamt 2 Gruppen.

J UND -

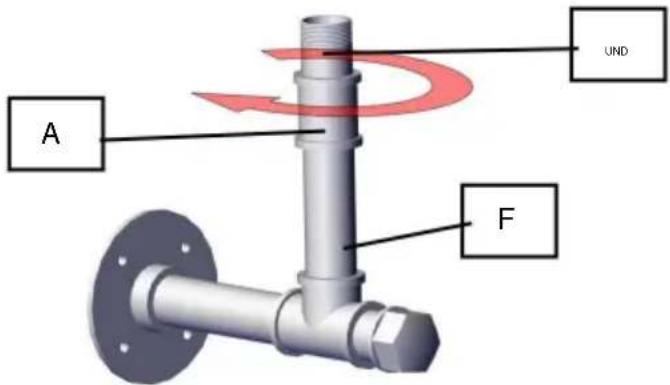

SCHRITT 3. Installieren Sie das untere Standrohr F, den Zweiwegeverbinder A und die Plankenpositionierungsrohre E.

A F UND

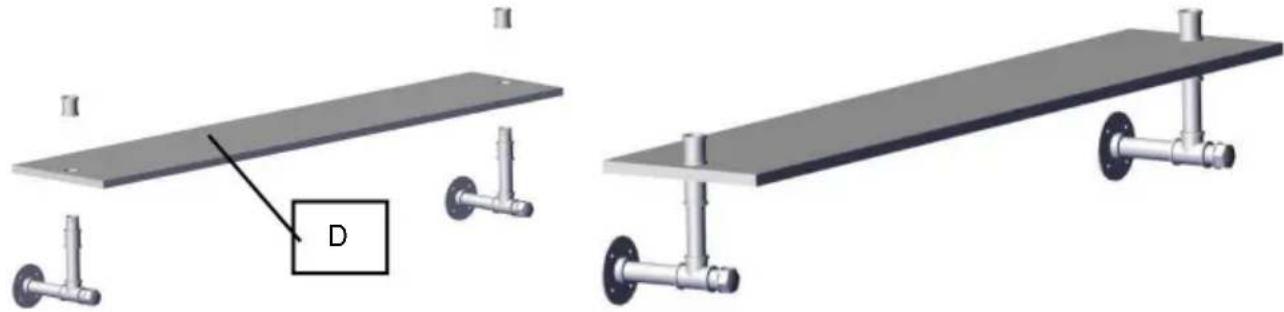

SCHRITT 4. Platine D einsetzen und mit A befestigen.

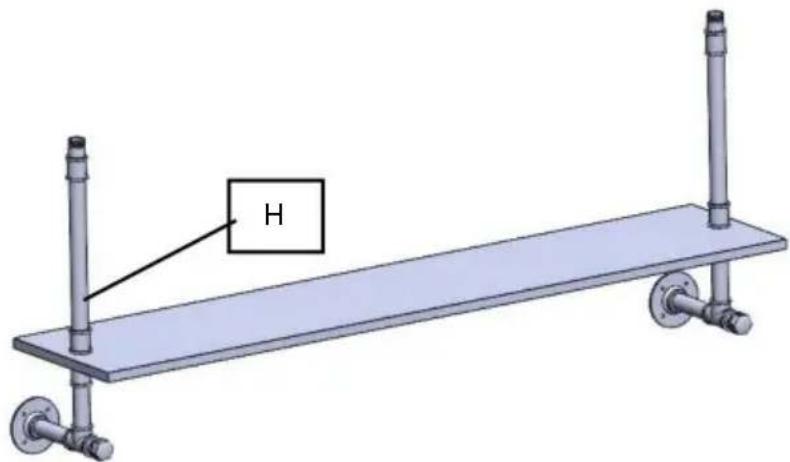

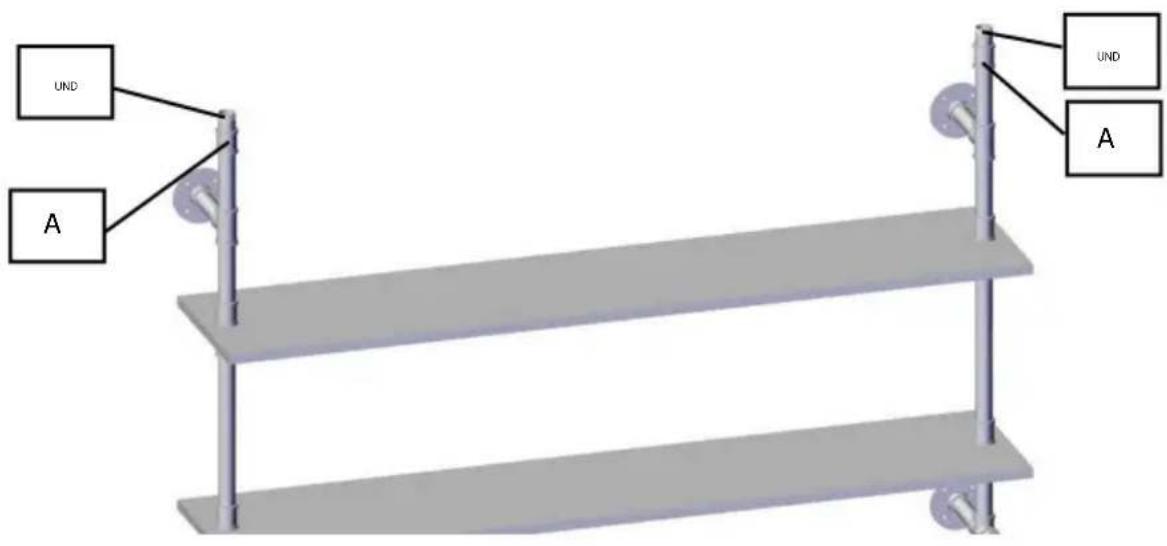

SCHRITT 5. Installieren Sie Rohr H und dann Schraube A und E. .

H

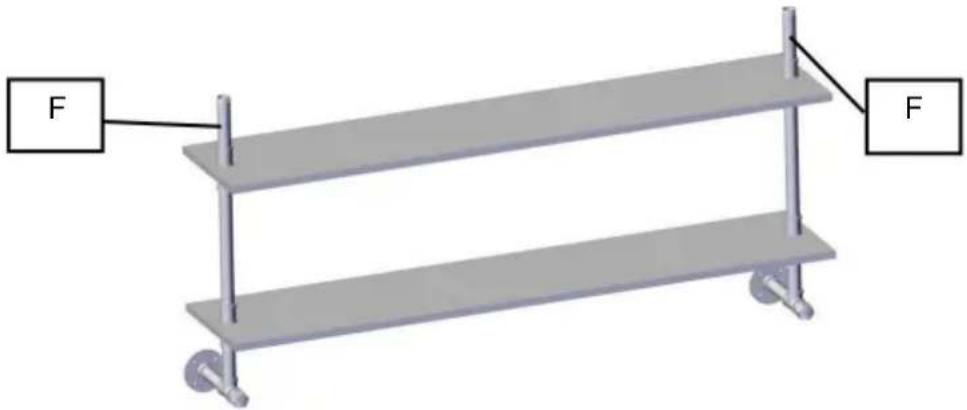

SCHRITT 6. Wiederholen Sie Schritt 4 und schrauben Sie dann Rohr F an.

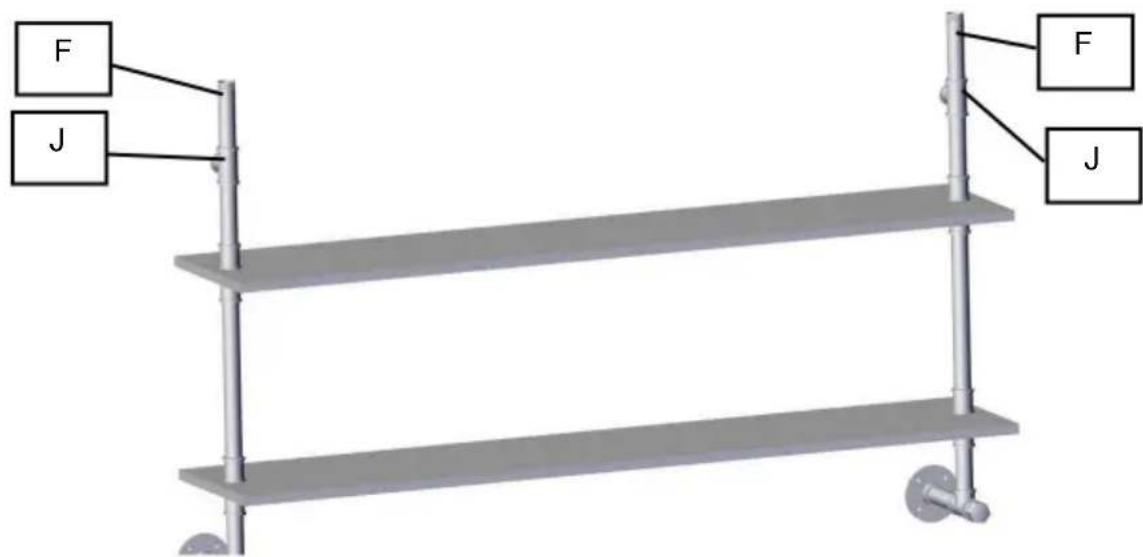

SCHRITT 7. Schrauben Sie nacheinander den T-Verbinder J und das Rohr F ein.

F J F J

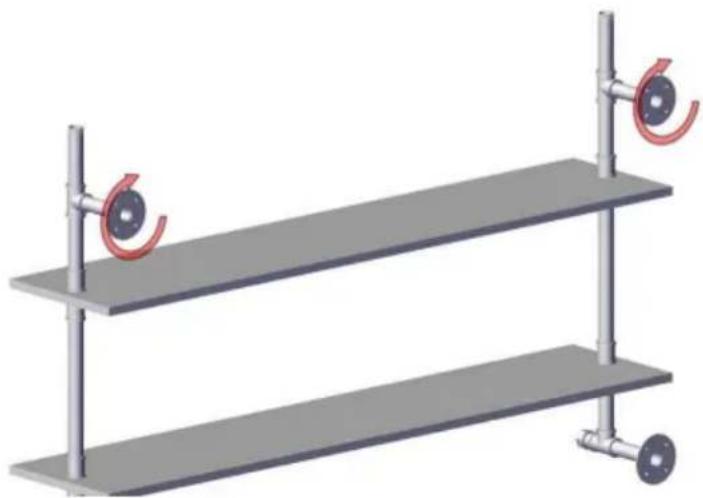

SCHRITT 8. Schrauben Sie die Komponenten aus Schritt 1 ein.

SCHRITT 9. Schrauben Sie nacheinander den Zweiwegeverbinder A und das Rohr E ein.

UND A UND A

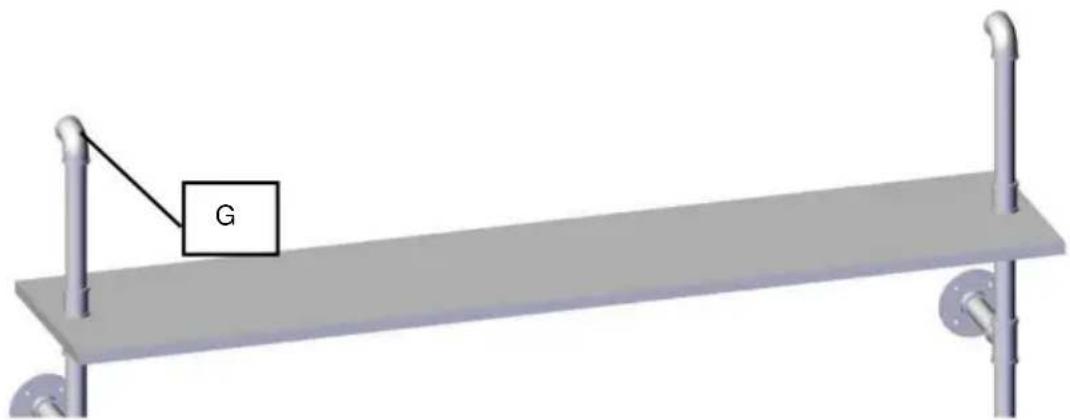

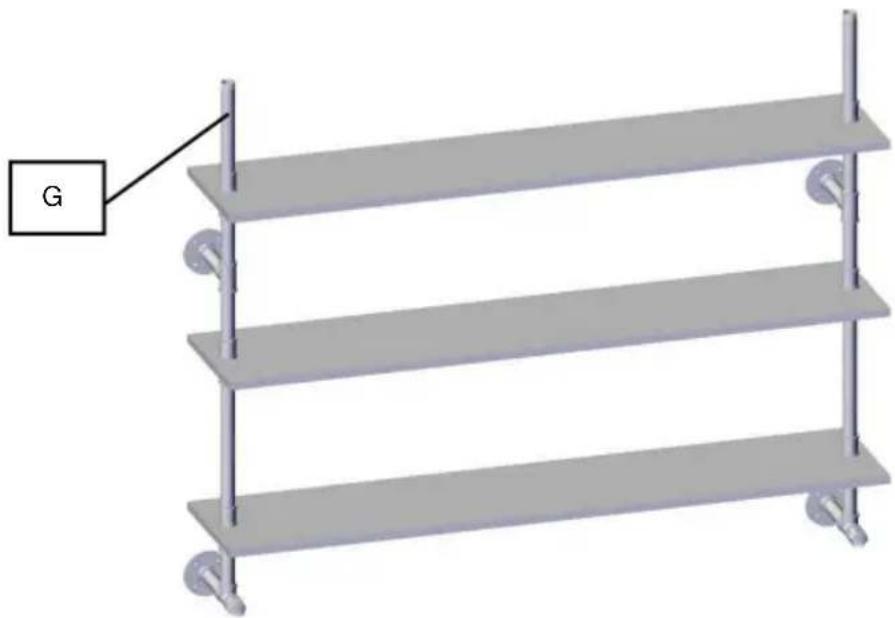

SCHRITT 10. Wiederholen Sie Schritt 4 und schrauben Sie dann Rohr G an.

SCHRITT 11.Installieren Sie den Winkelverbinder B.

G

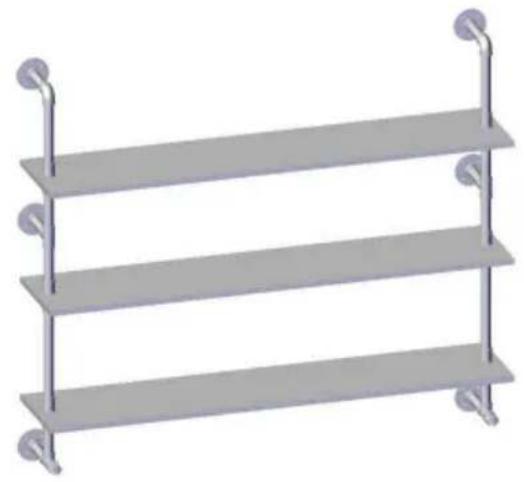

SCHRITT 12. Installieren Sie die Komponente aus Schritt 1.

Rohrregale an der Wand befestigen

Hinweis: Es wird mindestens ein Assistent empfohlen.

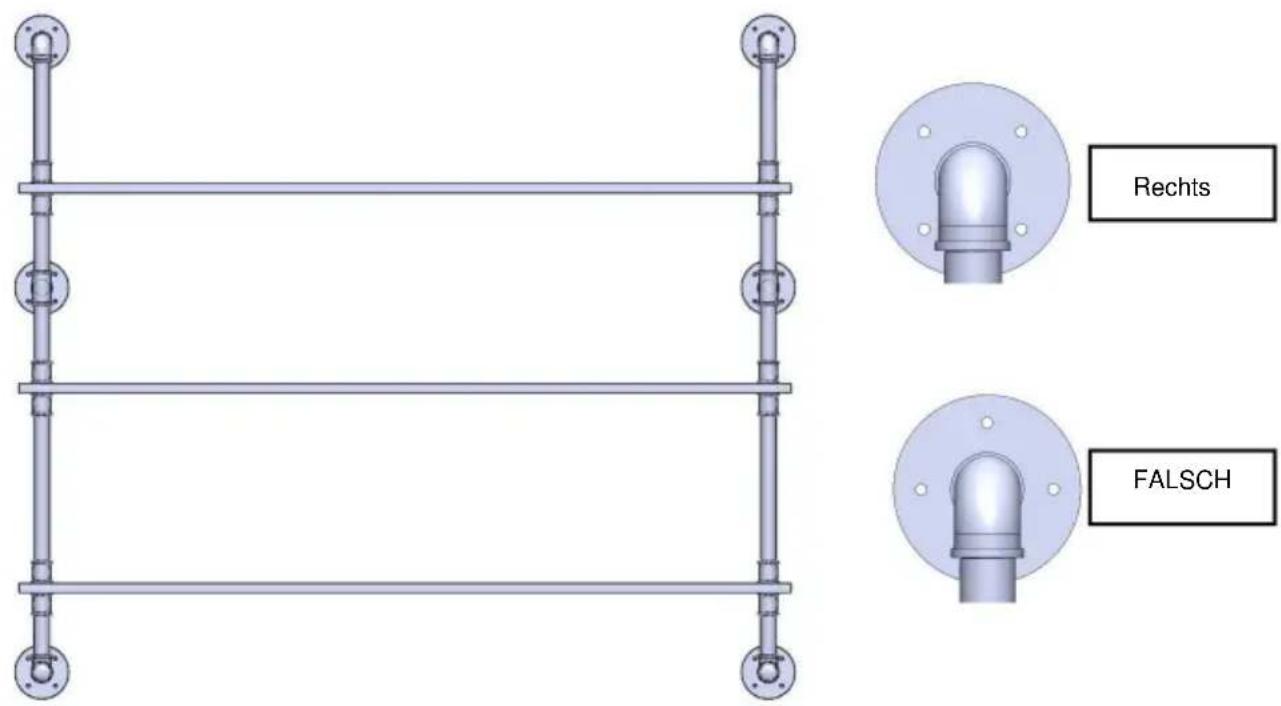

SCHRITT 1: Befestigen Sie die Rohrregale an der Wand und bestimmen Sie die Höhe, in der Sie sie anbringen möchten. Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Bretter waagerecht sind, und markieren Sie dann die Positionslöcher auf dem Montageflansch.

Rechts FALSCH

Hinweis: Die Fixpunkte des Flansches sollten auf beiden Seiten des Rohres verteilt sein, um das Anziehen der Schraube zu erleichtern.

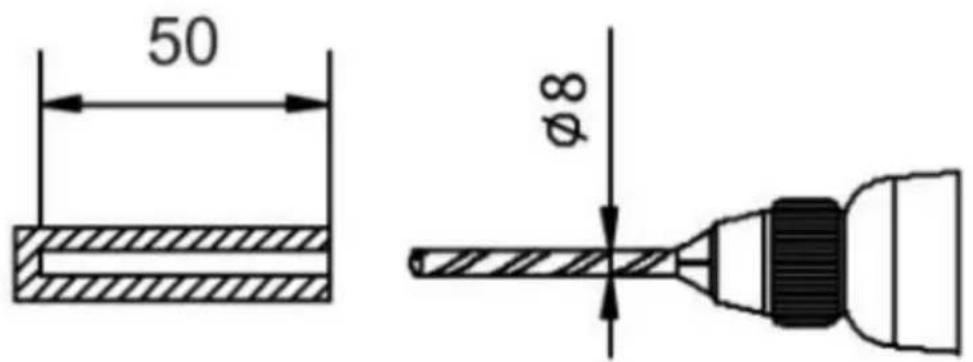

SCHRITT 2: Bohren Sie mit einem Schlagbohrer Löcher in die Betonwand. Die Größe der Löcher ist unten angegeben. (Wenn Sie das Gerät an einer Holzwand montieren, bohren Sie die Löcher mit einem normalen Bohrer.)

50 Ø8

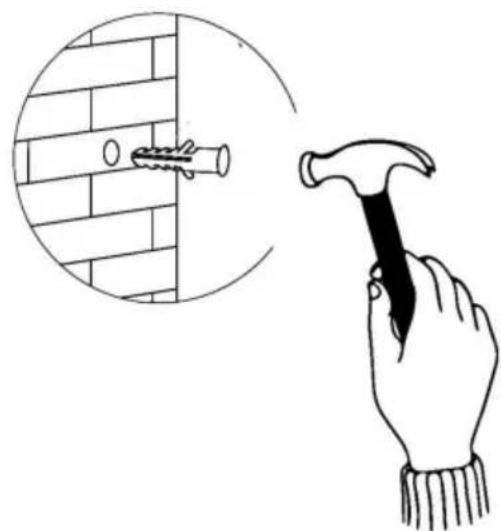

SCHRITT 3: Stecken Sie ein Kunststoff-Expansionsrohr in jedes Loch.

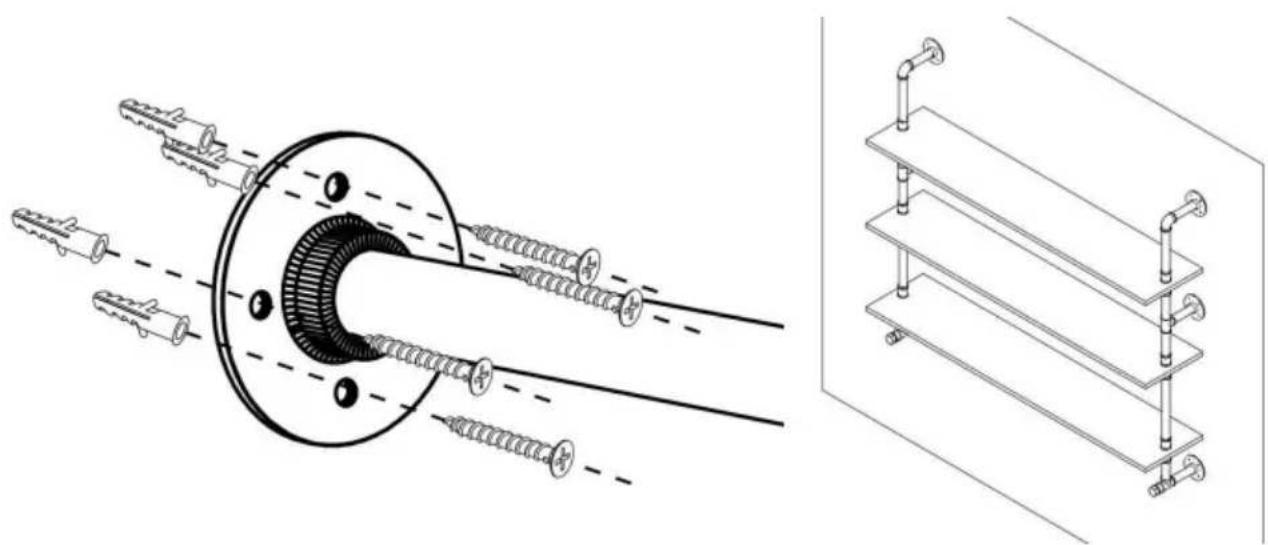

SCHRITT 4: Befestigen Sie an jedem Montageloch die Rohrregale mit Blechschrauben.
