PÓŁKI NA RURKI

MODEL: WPSR-XM012

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PÓŁKI NA RURKI

MODEL: WPSR-XM012

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

WAŻNI OCHRONIARZE

OSTRZEŻENIE: Przeczytaj i zrozum wcześniej całą niniejszą instrukcję

obstugi lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia. • Należy unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie rób pozwolić dzieciom bawić się.

ŚRODKI OSTROŻNOŚCI PRZY USTAWIENIU

1. Montaż wyłącznie według niniejszej instrukcji. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Utrzymuj miejsce montażu w czystości i dobrze oświetlone.
3. Możliwości dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.

5. Nie montuj się będąc zmeczonym, pod wpływem alkoholu, narkotyków lub leków.

6. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.

7. Dodatkowe informacje dotyczące części wymienionych poniżej

stron, zapoznaj się ze schematem montażu w tej instrukcji. Rozpakuj i

oddziel wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z daleka zasięgu dzieci.

ZACHOWAJ TE INSTRUKCJE

BEZPIECZEŃSTWO I ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE:

• Nie umieszczaj zbyt dużego ciężaru na półkach z rurami, gdyż mogą się one wygiąć lub nawet wygiąć złamać deskę, zalecamy umieszczenie ciężaru nie większego niż 30 funtów
• Półki rurowe montuje się wyłącznie na ścianach pełnych, np. ścianach z cegły pełnej i betonowe ściany. Jeśli półki rurowe są instalowane na ścianach drewnianych, grubość drewnianej ściany powinna wynosić co najmniej 6 cm.

OSTROŻNOŚĆ:

• Podczas montażu półek rurowych należy zwrócić uwagę na trzymanie deski w a stan poziomy, aby mieć lepsze wrażenia z umieszczania przedmiotów
• Ten produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych.

SPECYFIKACJA

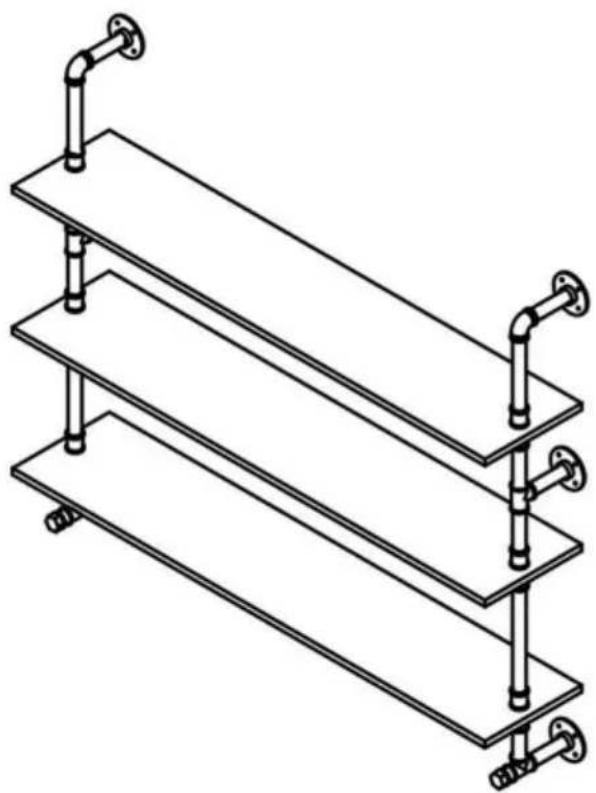

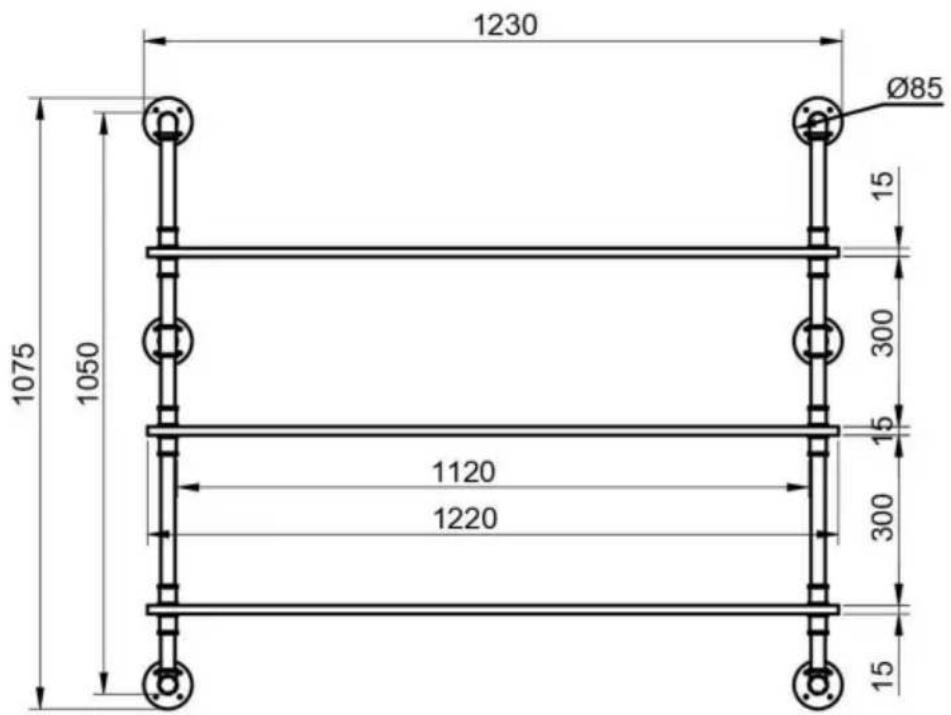

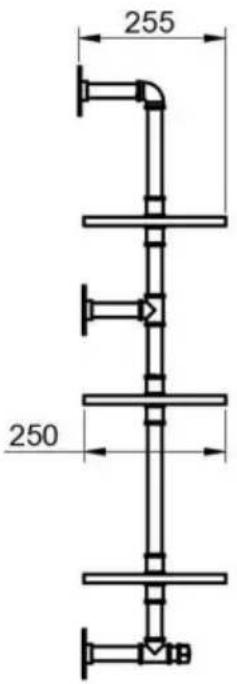

1230 Ø85 15 1075 1050 300 1120 1220 300 15

255 250

Uwaga: Jednostką liczbową na rysunku jest mm.

Lista części

Ocena	Nazwa	Zdjęcie	ILOŚĆ	Dane techniczne
A	Dwukierunkowe złącze		12	/
Złącze kolankowe B			2	/
C Kołnierz montażowy			6	/
D	Tablica		3	/
I	Rura		8	Dł.=38mm
F	Rura		12	Dł.=112mm
G	Rura		2	Dł.=179mm
H	Rura		2	Dł.=254mm
I	Orzech		2	/
J	Złącze trójnikowe		4	/

Zainstaluj akcesoria

Ocena	Nazwa	Dane techniczne	Zdjęcie	ILOŚĆ
R	Śruba	M5*40mm		24
S	Ekspansja plastyczna rura	D=8mm		24

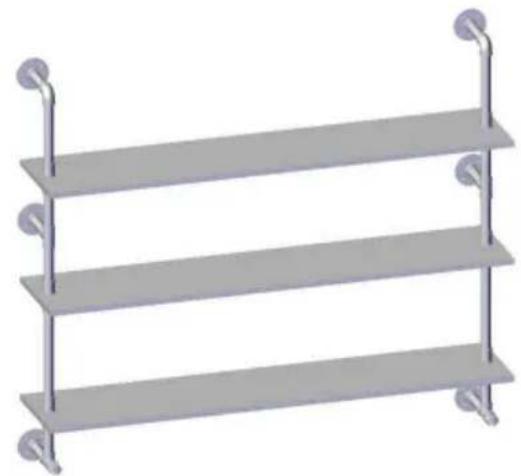

MONTAŻ PÓŁEK NA RURKI

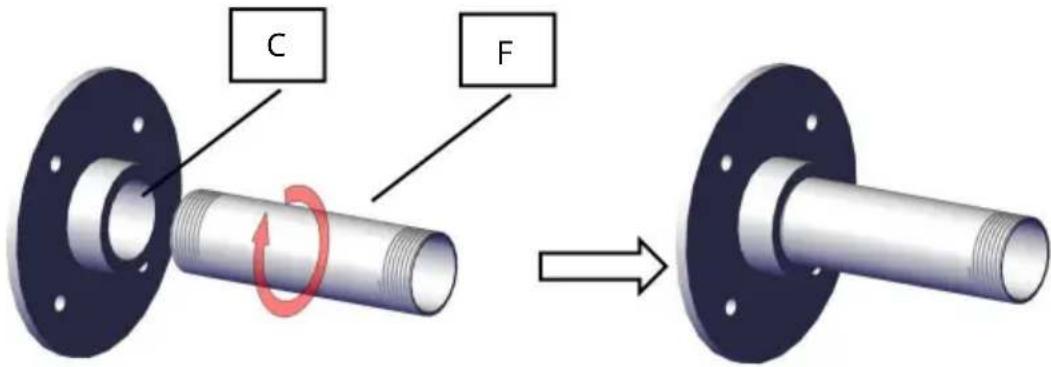

KROK 1. Skręcić kołnierz montażowy C z rurą okrągłą F. Łącznie 4 grupy.

C F

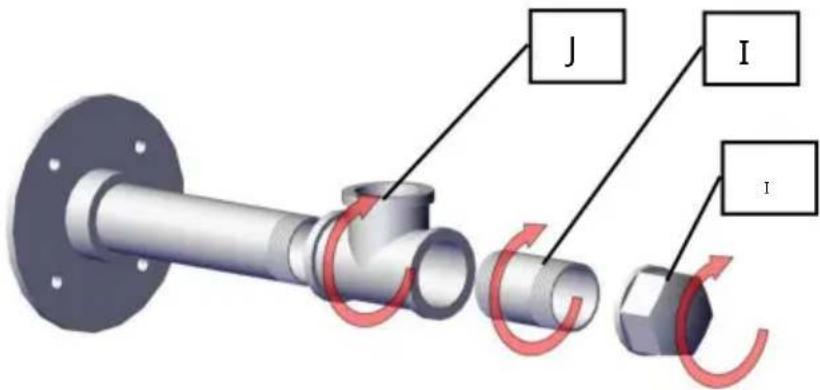

KROK 2. Dokręć trójnik, rurkę E i nakrętkę do poprzedniej część. W sumie 2 grupy.

J I I

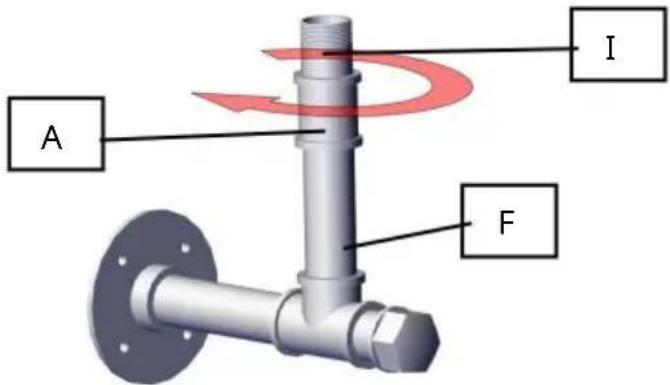

KROK 3. Zamontuj dolną rurę kanalizacyjną F, łącznik dwukierunkowy A i rury ustalające położenie desek E.

A F I

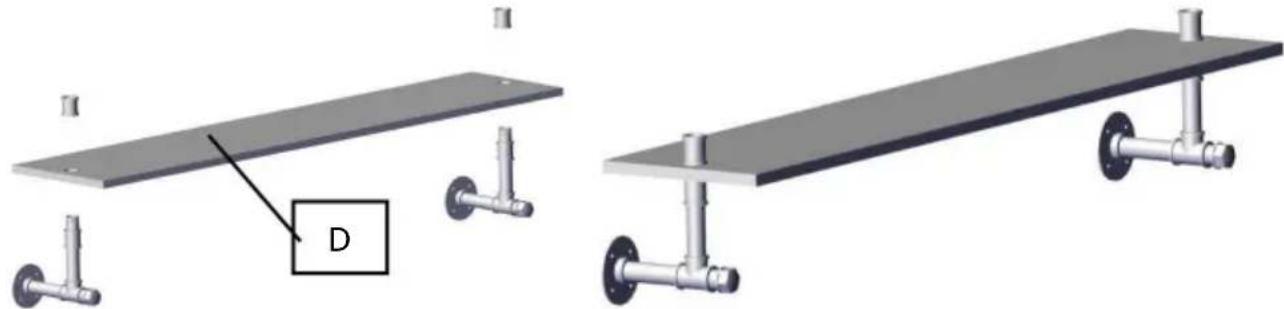

KROK 4. Włóż deskę D i zabezpiecz A.

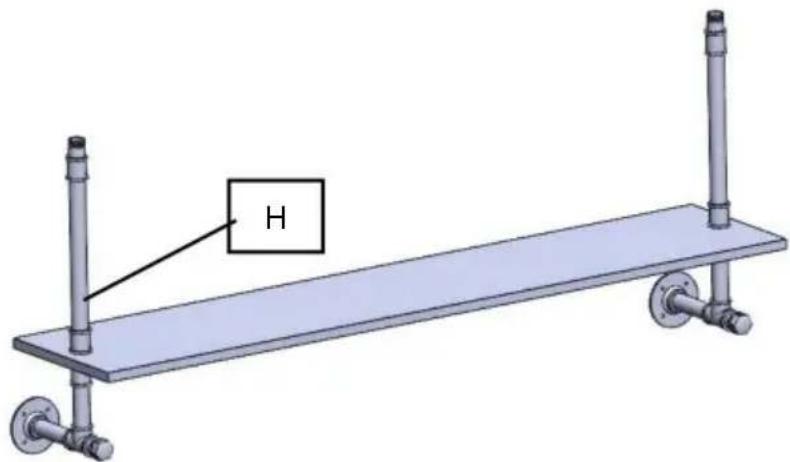

KROK 5. Zamontuj rurę H, a następnie wkręć śruby A i E..

H

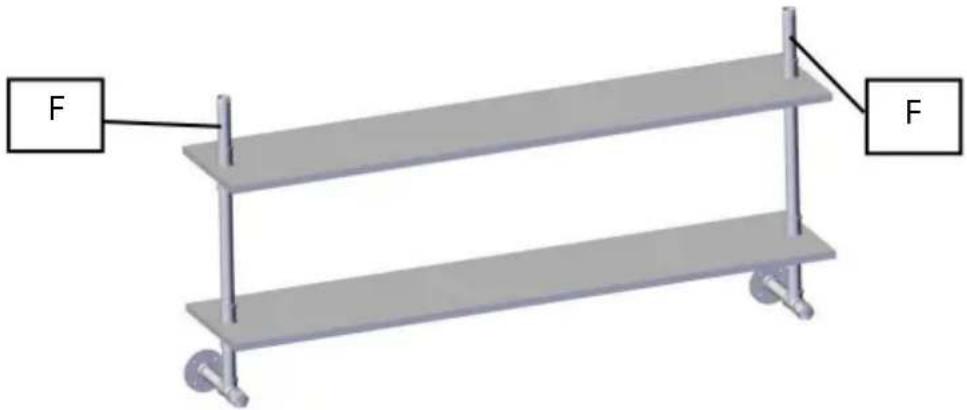

KROK 6. Powtórz krok 4, a następnie przykręć rurę F.

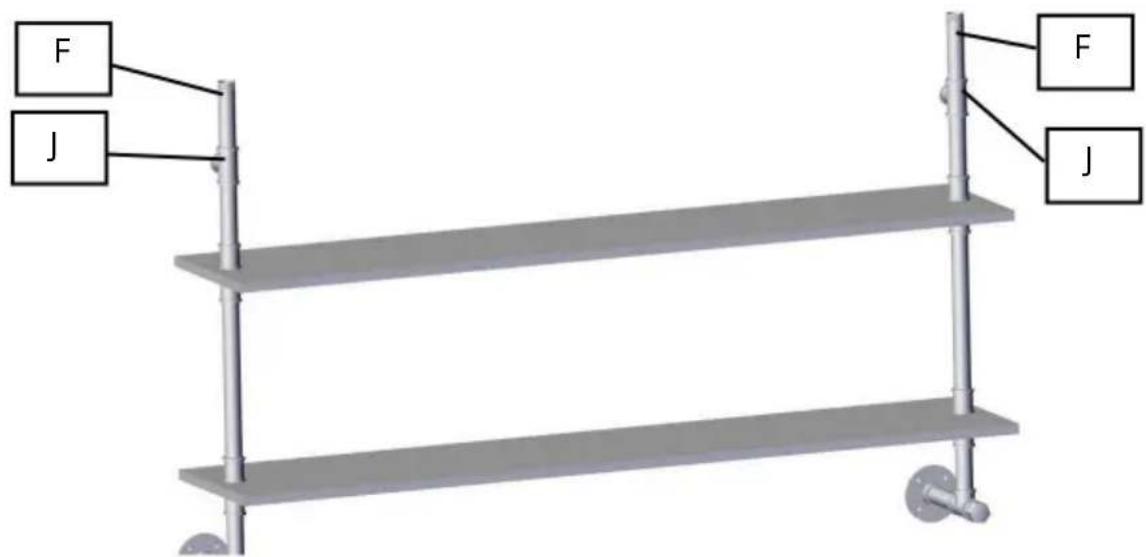

KROK 7. Wkręcić kolejno trójnik J i rurę F.

F J F J

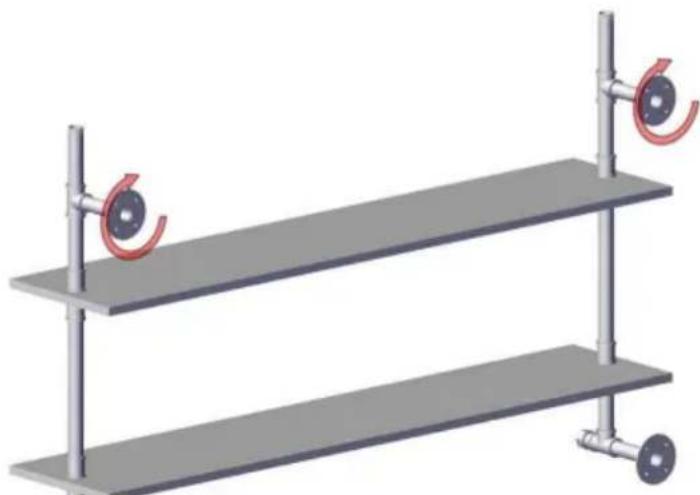

KROK 8. Wkręć elementy z kroku 1.

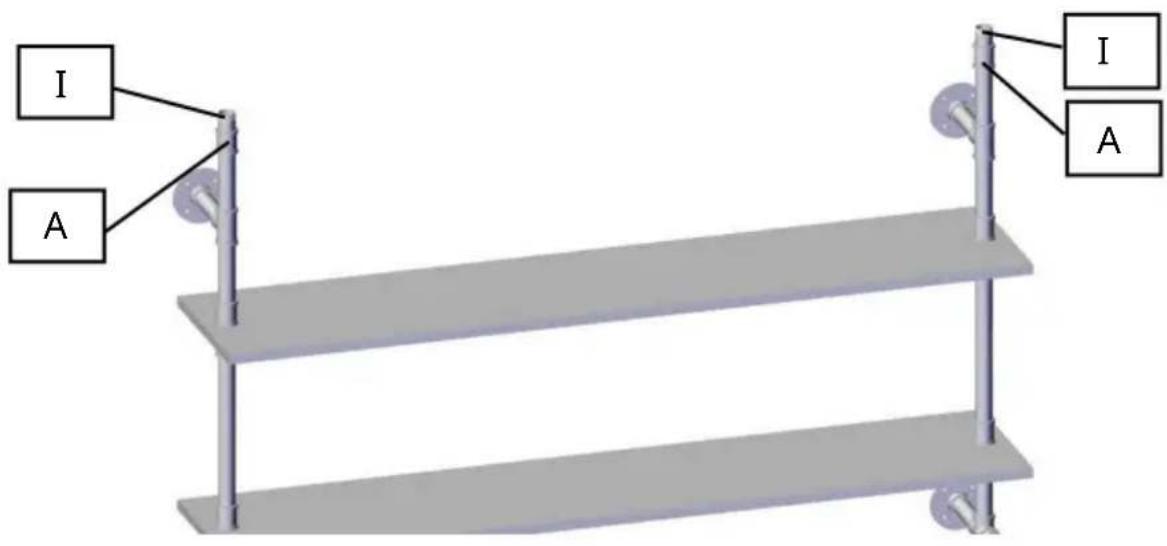

KROK 9. Wkręcić kolejno złącze dwukierunkowe A i rurkę E.

I A I A

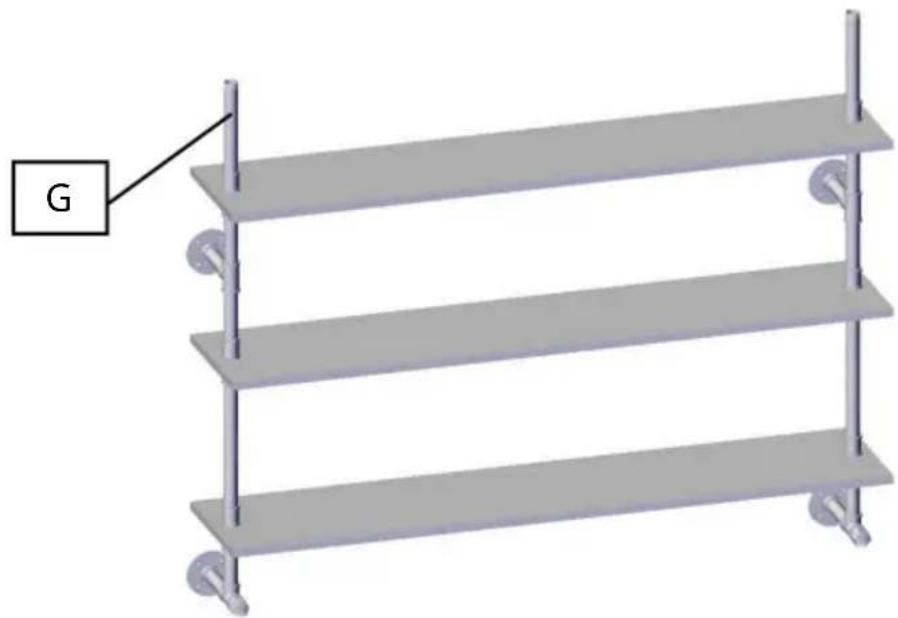

KROK 10. Powtórz krok 4 i przykręć rurę G.

KROK 11. Zamontuj łącznik kolankowy B.

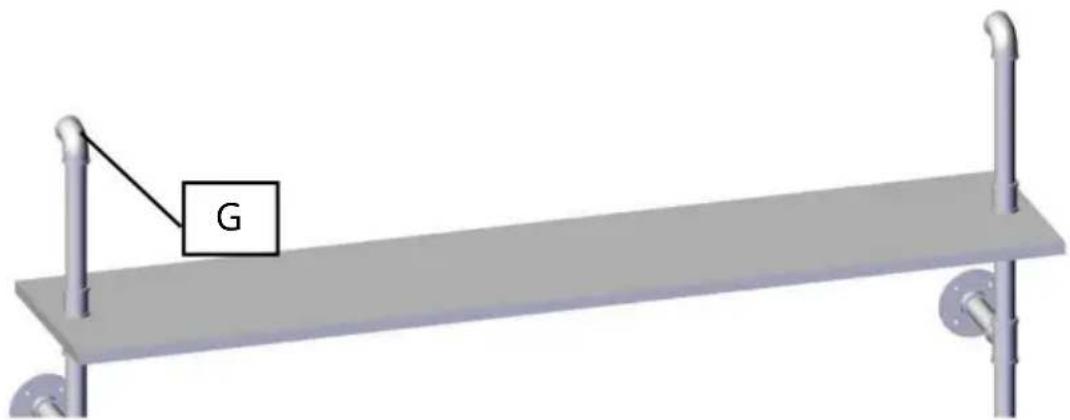

G

KROK 12. Zainstaluj komponent z kroku 1.

Uwaga: zaleca się obecność co najmniej jednego asystenta.

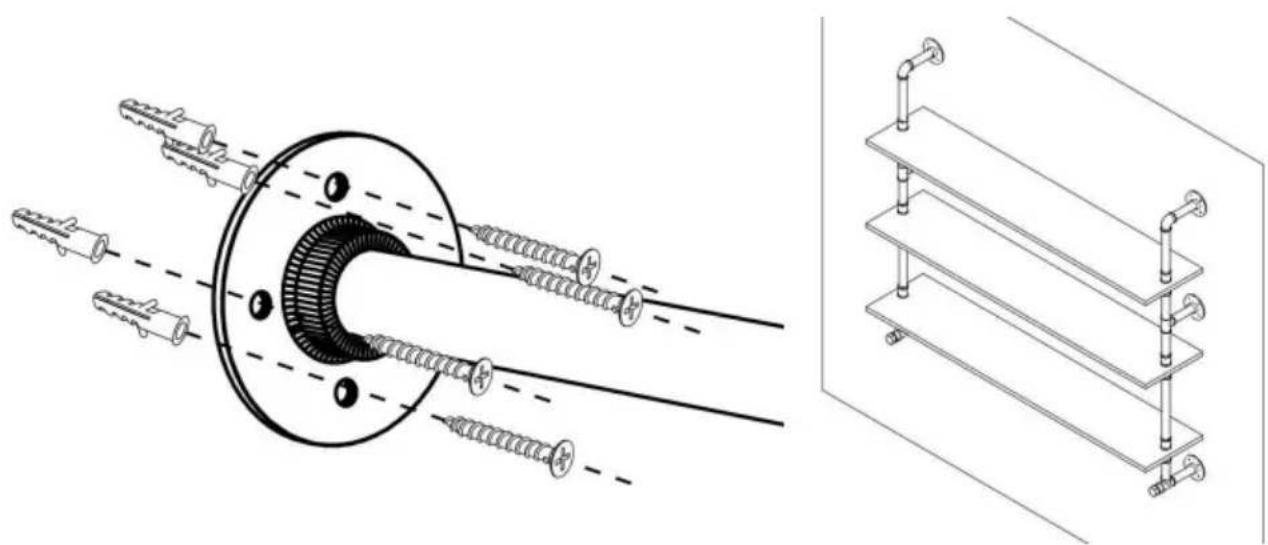

KROK 1: Przyłoż półki rurowe do ściany i określ wysokość, na której chcesz je zainstalować. Użyj poziomicy, aby upewnić się, że deski są wypoziomowane, a następnie zaznacz otwory lokalizacyjne na kołnierzu montażowym.

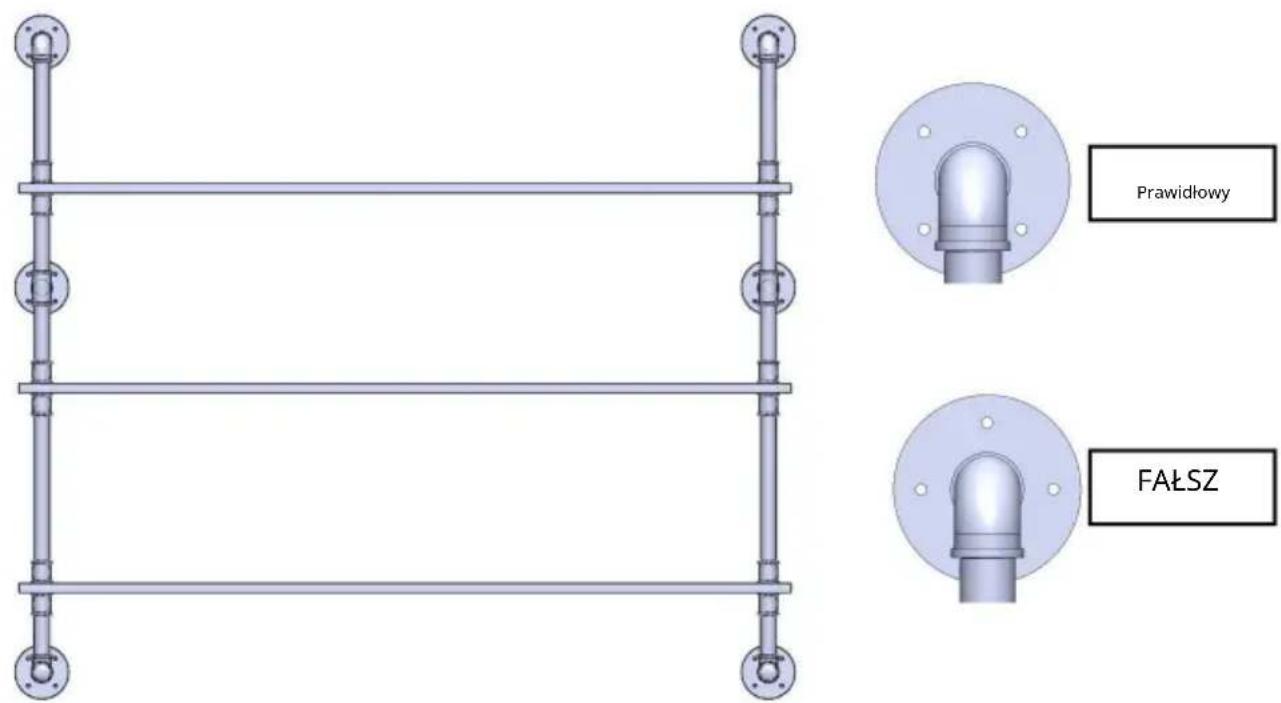

Prawidłowy FAŁSZ

Uwaga: Stale punkty kołnierza powinny być rozmieszczone po obu stronach rury, aby zapewnić lepsze działanie podczas dokręcania śruby.

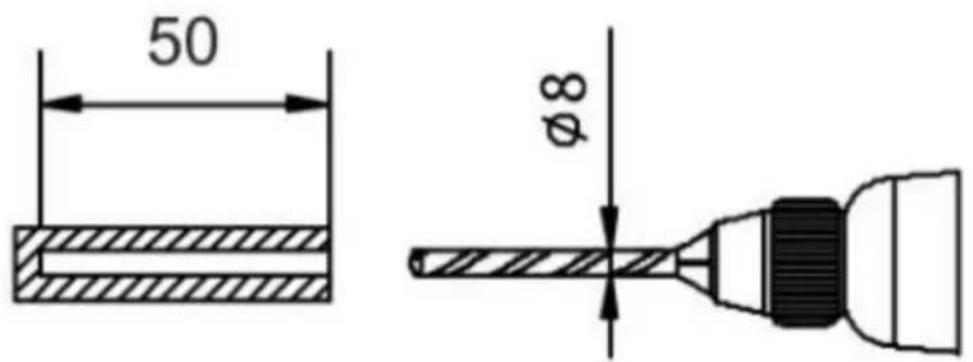

KROK 2: Wywierć otwory w betonowej ścianie za pomocą wiertła udarowego. Rozmiar otworów pokazano poniżej. (W przypadku montażu na drewnianej ścianie wywierć otwory zwykłym wiertłem.)

50 Ø8

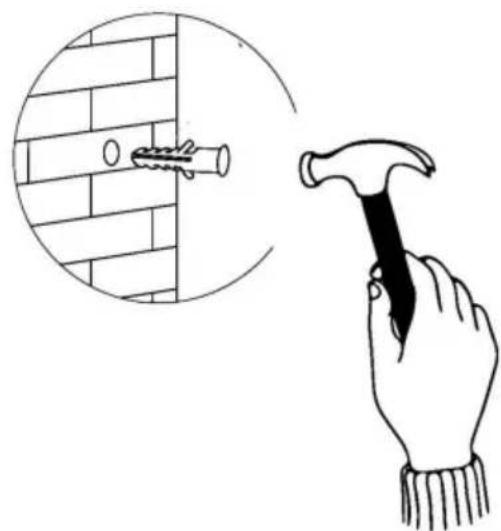

KROK 3: Włóż plastikową rurkę rozprężną do każdego otworu.

KROK 4: Dla każdego otworu montażowego zabezpiecz półki rurowe za pomocą wkrętów samogwintujących.
