PIJPENPLANKEN

MODEL: WPSR-XM012

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp eerst deze handleiding in zijn geheel

bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken. • Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet doen laat kinderen spelen.

VOORZORGSMAATREGELEN VOOR INSTALLATIE

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Houd de verzamelplaats schoon en goed verlicht.
3. Mogelijkheden gelden alleen voor correct en volledig gemonteerd product.
4. Houd omstanders tijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicijnen.
6. Blijf uit de buurt van scherpe punten, messen en andere voorwerpen.
7. Voor aanvullende informatie over de hieronder genoemde onderdelen

pagina's verwijzen wij u naar het montageschema van deze handleiding. Uitpakken en

scheid alle onderdelen in een schone werkomgeving. Houd kleine reserveonderdelen buiten de deur van het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

- Plaats niet te veel gewicht op de pijpenplanken, deze kunnen verbuigen of zelfs gelijk worden

Als u het bord breekt, raden wij u aan een gewicht van niet meer dan 30 kg te plaatsen

- De buizenplanken worden alleen op massieve muren geïnstalleerd, zoals massieve bakstenen muren en betonnen muren. Als de pijpplanken op houten wanden worden geïnstalleerd, kunnen de dikte van de houten wand moet minimaal 6 cm zijn.

VOORZICHTIGHEID:

• Let er bij het plaatsen van de pijpenplanken op dat u de plaat in een goede positie houdt horizontale staat, om een betere ervaring te hebben met het plaatsen van items
• Dit product is uitsluitend bedoeld voor installatie binnenshuis.

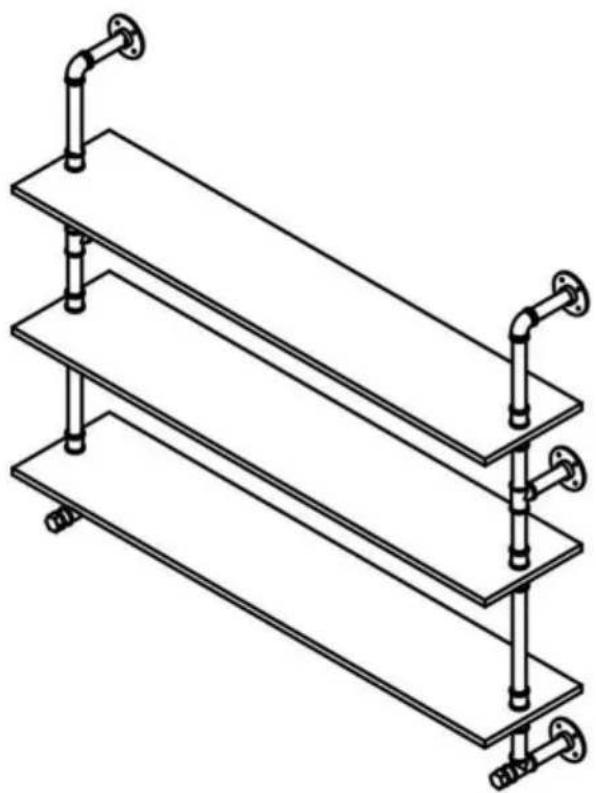

SPECIFICATIE

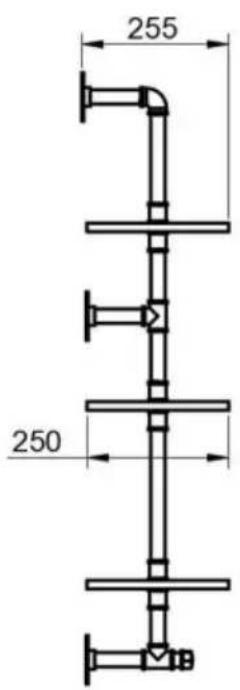

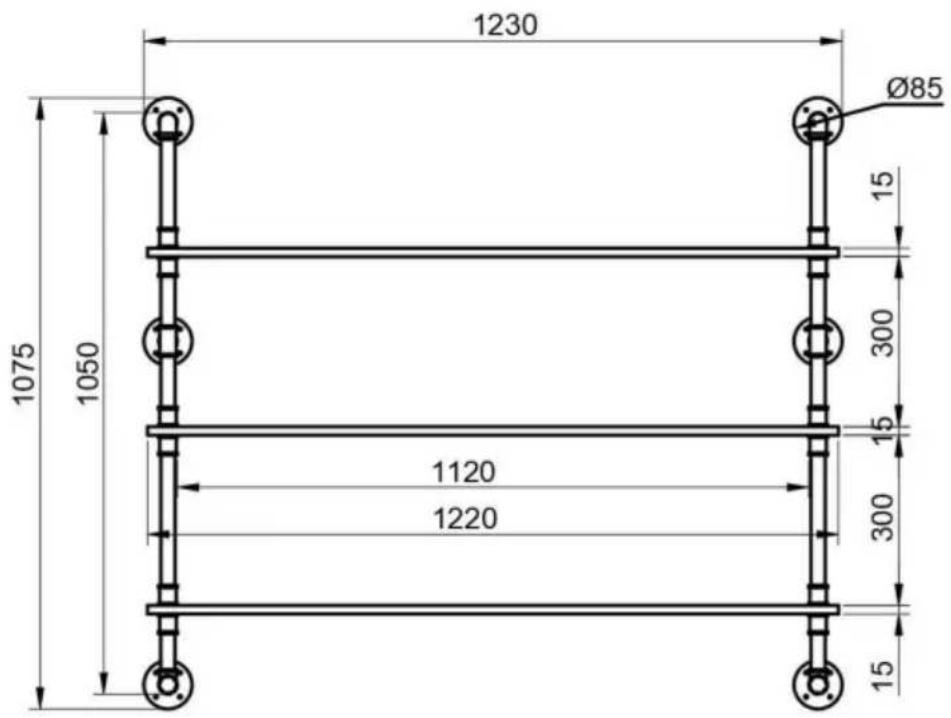

1230 Ø85 15 1075 1050 300 15 1120 1220 300 15

255 250

Opmerking: De getaleenheid in de afbeelding is mm.

Onderdelen lijst

Markering	Naam	Afbeelding	AANTAL	Specificaties
A	Twee richtingen aansluiting		12	/
B-elleboogconnector			2	/
C Montageflens			6	/
D	Bord		3	/
EN	Pijp		8	L=38mm
F	Pijp		12	L=112mm
G	Pijp		2	L=179mm
H	Pijp		2	L=254mm
I	Noot		2	/
J	T-connector		4	/

Accessoires installeren

Markering	Naam	Specificaties	Afbeelding	AANTAL
R	Schroef	M5*40mm		24
S	Kunststof uitzetting buis	D=8mm		24

PIJPENPLANKEN MONTEREN

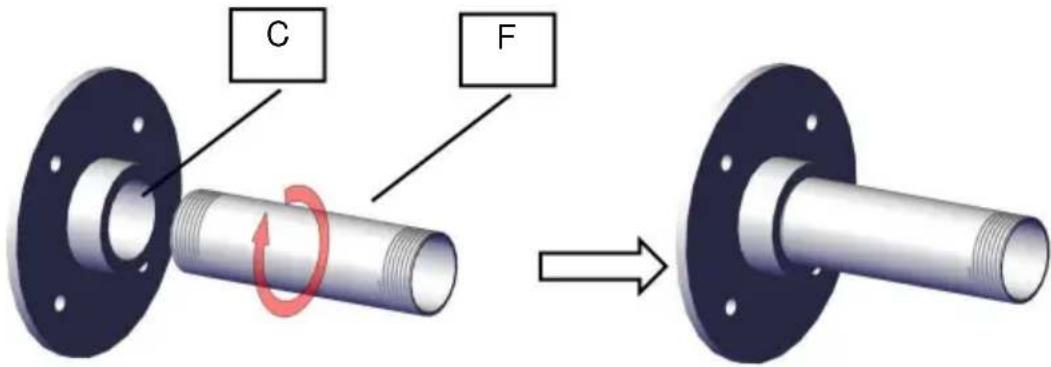

STAP 1. Schroef de montageflens C samen met de ronde buis F. In totaal 4 groepen.

C F

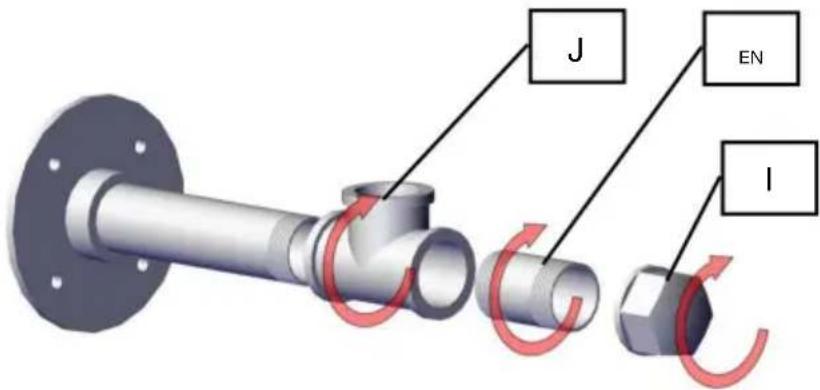

STAP 2. Draai de T-connector, pijp E en moer vast in de vorige bestanddeel. In totaal 2 groepen.

J EN I

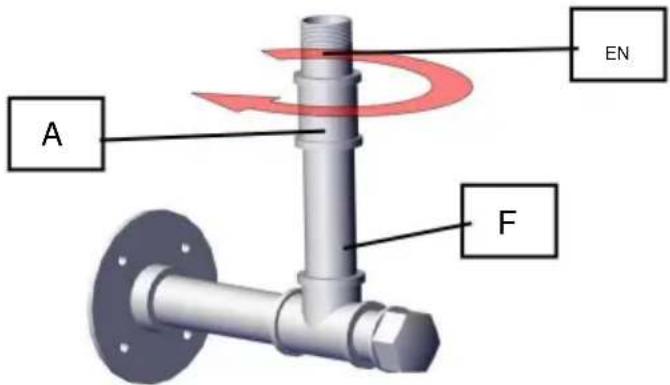

STAP3.Installeer de onderste standpijp F, tweewegconnector A en plankpositioneringsbuizen E.

A F EN

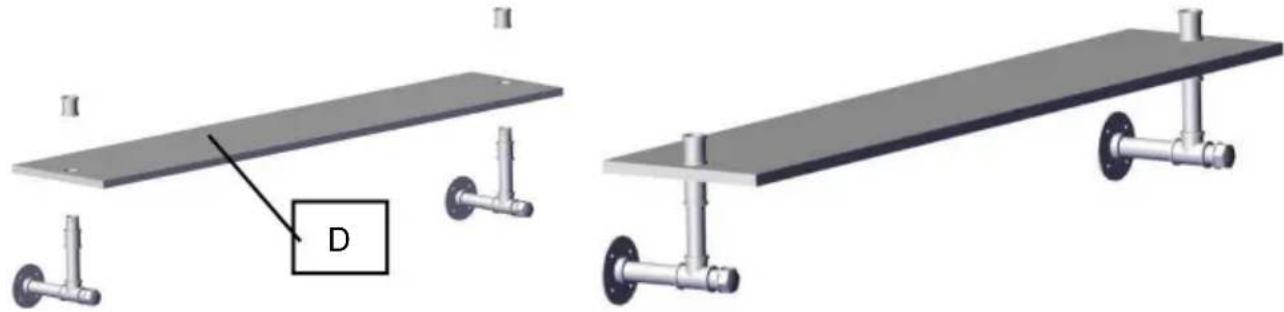

STAP4.Plaats plank D en zet vast met A.

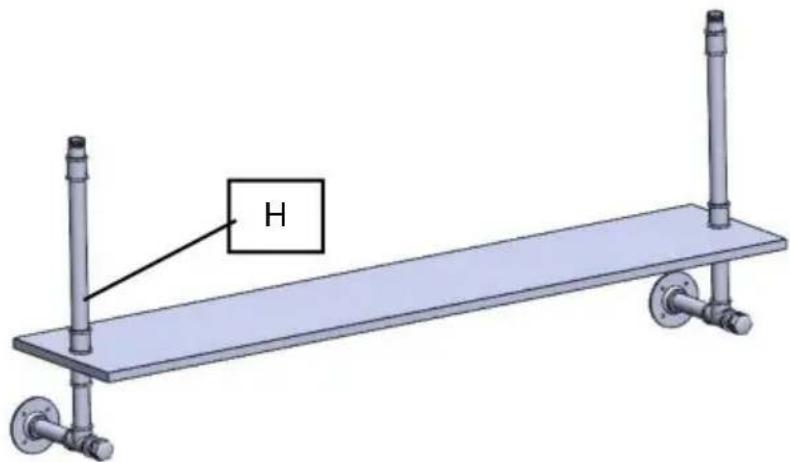

STAP5.Installeer buis H en schroef vervolgens A en E. .

H

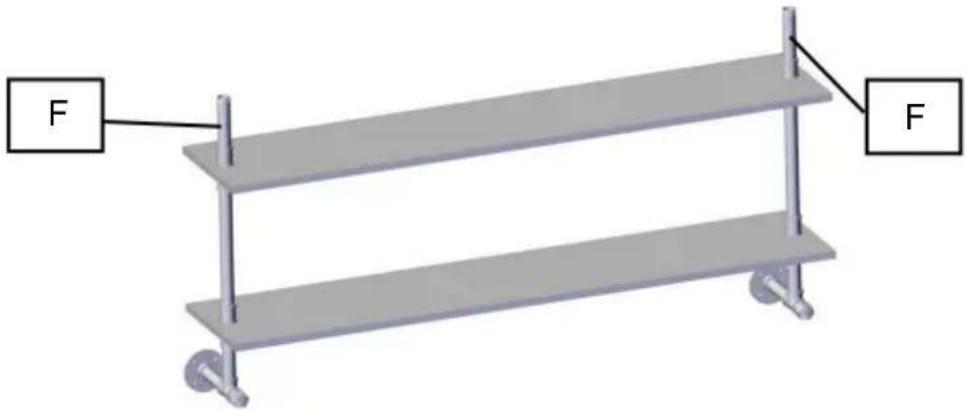

STAP6.Herhaal stap 4 en schroef vervolgens buis F vast.

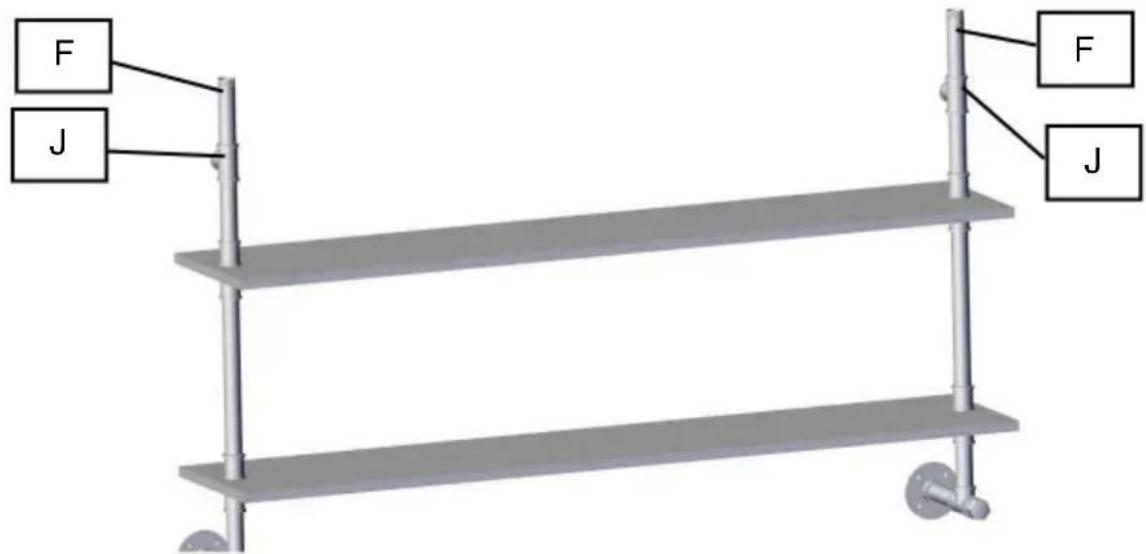

STAP7.Schroef achtereenvolgens de T-connector J en buis F erin.

F J F J

STAP8.Schroef de componenten van stap 1 erin.

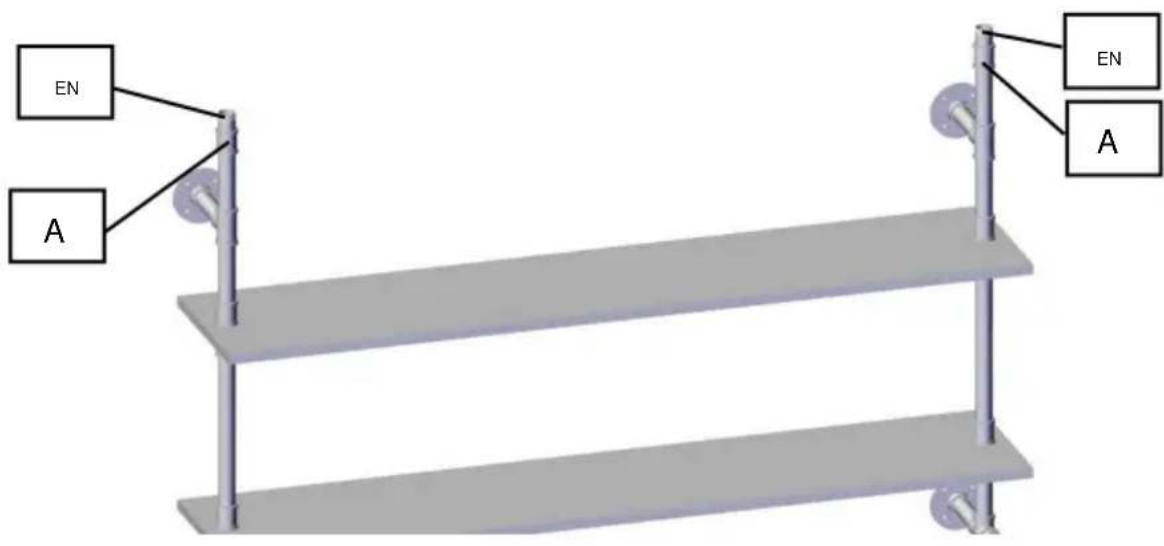

STAP 9. Schroef achtereenvolgens de tweewegconnector A en buis E vast.

EN A EN A

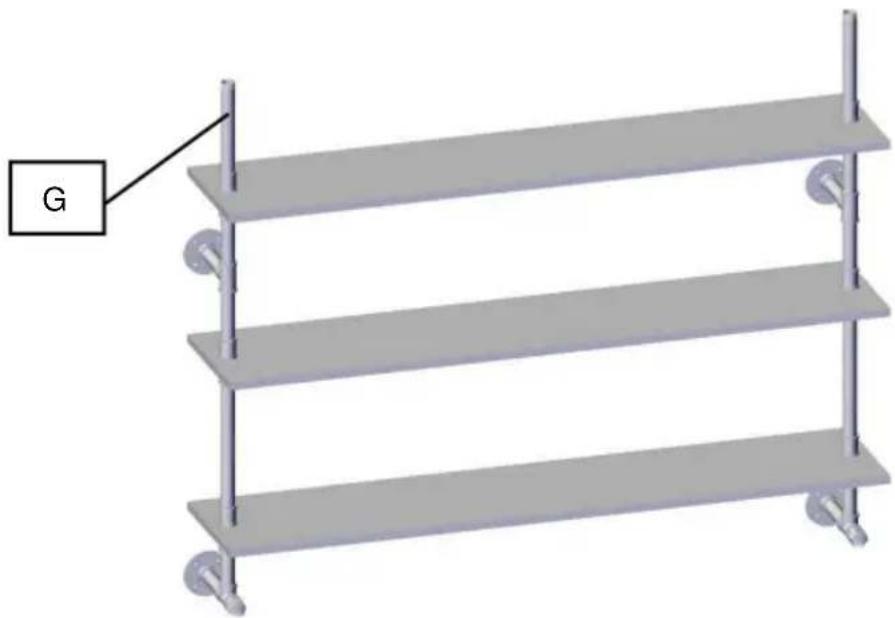

STAP 10. Herhaal stap 4 en schroef vervolgens buis G vast.

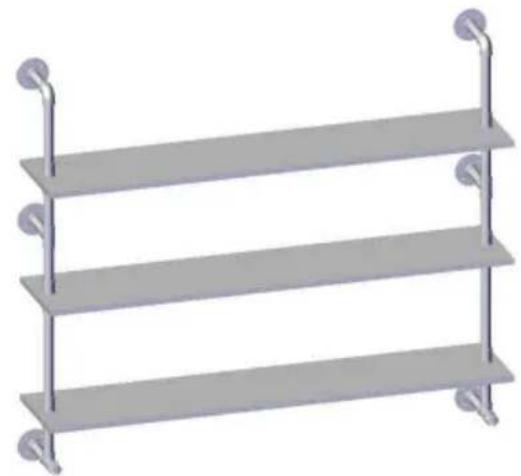

STAP 12. Installeer het onderdeel van stap1.

Opmerking: Er wordt ten minste één assistent aanbevolen.

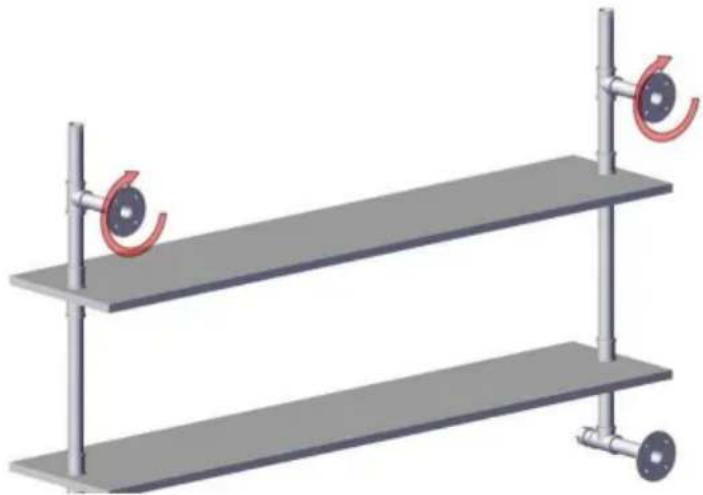

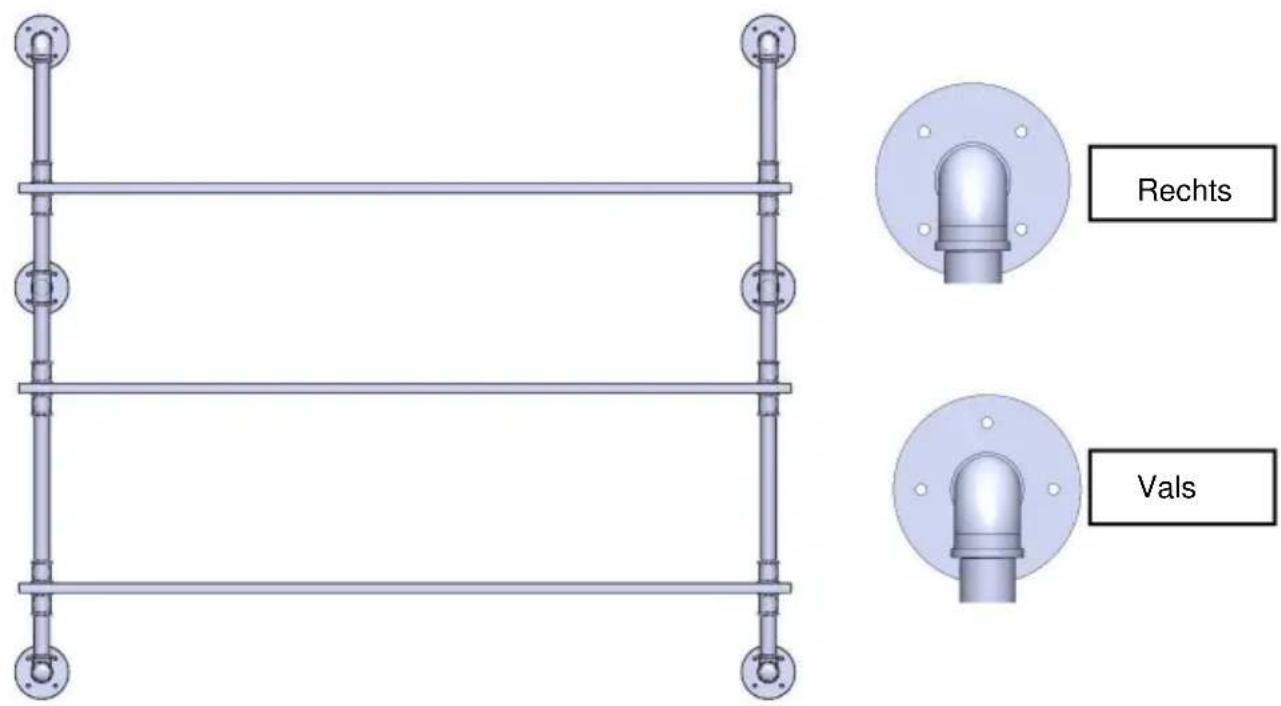

STAP1:Plaats de pijpplanken tegen de muur en bepaal de hoogte waarop u ze wilt installeren. Gebruik een waterpas om er zeker van te zijn dat de planken waterpas liggen en markeer vervolgens de locatiegaten op de montageflens.

Rechts Vals

Opmerking: De vaste punten van de flens moeten over beide zijden van de buis verdeeld zijn voor een betere werking bij het vastdraaien van de schroef.

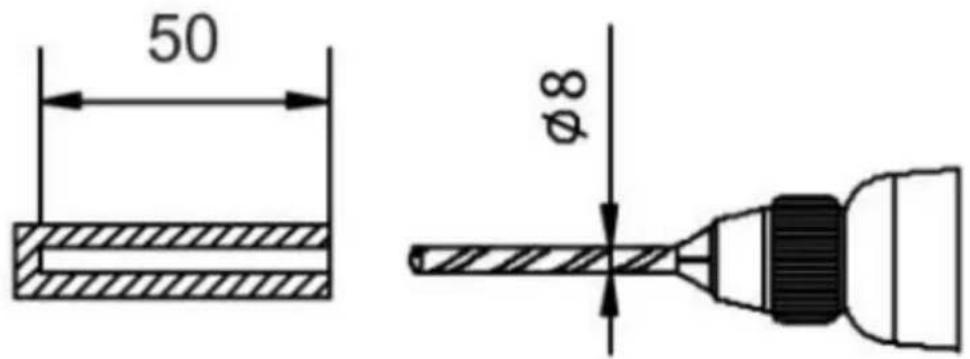

STAP2:Boor gaten in de betonnen muur met een klopboor. De grootte van de gaten vindt u hieronder. (Indien gemonteerd op een houten muur, boor dan gaten met een gewone boor.)

50 Ø8

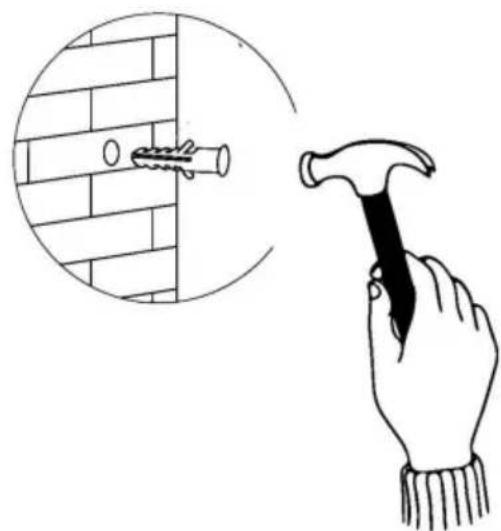

STAP3: Steek de plastic expansiebuis in elk gat.

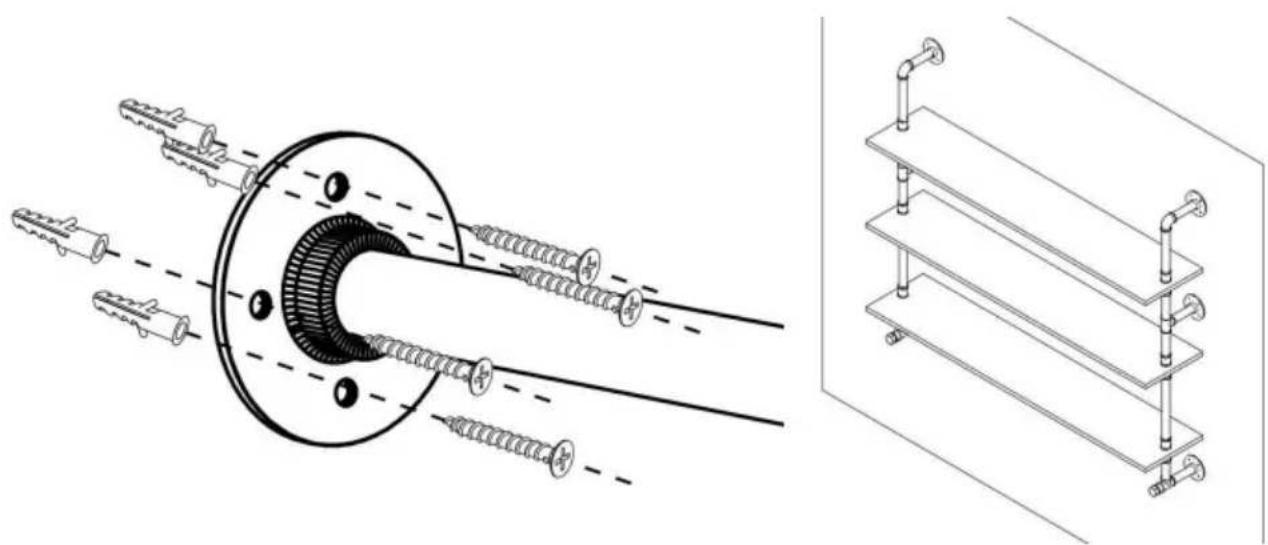

STAP4: Bevestig voor elk montagegat de pijpplanken met zelftappende schroeven.
