Type de produit	Cric stabilisateur pour sellette d'attelage de VR (5th wheel stabilizer jack)
Marque	Vevor
Modèle	RV-5TH-5000
Capacité maximale	5000 lb (2268 kg)
Capacité nominale	2700 lb (1225 kg)
Plage de hauteur	35 - 57 pouces (880 - 1450 mm)
Configuration	Trépied à trois pieds
Matériau	Acier
Poids approximatif	Environ 11 kg (25 lb)
Utilisation	Stabilisation de la partie avant d'une remorque à sellette
Pièces incluses	1 coupelle d'attelage, 1 pivot de fusée, 3 écrous, 3 vis, 1 connecteur à écrou, 3 supports de jambe, 1 chaîne, 1 crochet, 3 coussinets, 3 agrafes
Entretien	Nettoyer avec un détergent doux et un chiffon humide ; ne pas utiliser de solvants inflammables
Sécurité	Lire attentivement les instructions ; porter des lunettes de sécurité et des gants ; tenir hors de portée des enfants
Réglage	Hauteur réglable manuellement ; serrage de la coupelle via une poignée
Verrouillage	Possibilité d'utiliser un cadenas pour empêcher le retrait
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique disponible en ligne
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur États-Unis	Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Importateur Australie	SIHAO PTY LTD., 1 ROKEVA STREET EASTWOOD NSW 2122

FOIRE AUX QUESTIONS - RV-5TH-5000 Vevor

Comment installer le stabilisateur RV-5TH-5000 ?

Assurez-vous que votre remorque est garée et de niveau. Placez le trépied sous le pivot d'attelage, faites passer la chaîne à travers les supports de jambe, puis soulevez la coupelle au-dessus du pivot. Serrez la coupelle en tournant la poignée dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle soit bien ajustée.

Quelle est la capacité de charge maximale ?

La capacité maximale est de 5000 lb (2268 kg) et la capacité nominale de 2700 lb (1225 kg).

Le stabilisateur est-il compatible avec toutes les remorques à sellette ?

Il est conçu pour les remorques à sellette standard. Vérifiez que la hauteur de votre pivot d'attelage se situe dans la plage réglable de 35 à 57 pouces.

Comment ajuster la hauteur ?

Pour des réglages importants, déplacez les pieds du trépied vers l'intérieur ou l'extérieur. Pour des ajustements mineurs, utilisez le levier de réglage stabilisateur.

Comment nettoyer et entretenir l'appareil ?

Nettoyez avec un détergent doux et un chiffon humide. N'utilisez jamais de solvants inflammables. Avant chaque utilisation, inspectez l'outil pour détecter tout dommage.

Puis-je utiliser un cadenas pour sécuriser le stabilisateur ?

Oui, vous pouvez utiliser un cadenas pour empêcher le retrait du stabilisateur une fois installé.

Que faire si une pièce est manquante ou endommagée ?

N'essayez pas d'assembler ou d'utiliser le produit. Contactez le support technique via www.vevor.com/support pour obtenir des pièces de rechange.

Le stabilisateur est-il livré assemblé ?

Le trépied est pré-assemblé. Vous devez fixer les repose-pieds et la chaîne à l'aide des clips fournis.

Quelles précautions de sécurité dois-je prendre ?

Lisez toutes les instructions avant utilisation. Portez des lunettes de sécurité et des gants. Ne l'utilisez pas si vous êtes fatigué ou sous l'influence de drogues ou d'alcool. Tenez les enfants à l'écart.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès du fabricant ou de son service après-vente. Consultez le site www.vevor.com/support pour plus d'informations.

MODE D'EMPLOI RV-5TH-5000 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

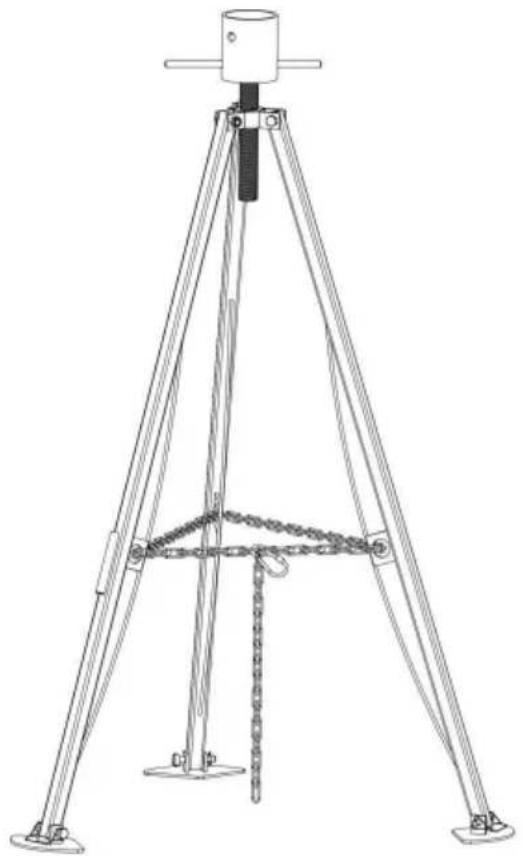

CRIC STABILISATEUR POUR SELLETTE D'ATTELAGE POUR VR

MODÈLE : RV-5TH-5000

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

CRIC STABILISATEUR POUR SELLETTE D'ATTELAGE POUR VR

MODÈLE : RV-5TH-5000

Vous avez des questions sur les produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : assistance technique et certificat de garantie électronique sur www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

PRINCIPE DE FONCTIONNEMENT

Le cric stabilisateur de cinquième roue pour VR est conçu pour soutenir le porte-à-faux à l'avant de votre remorque à sellette. Il permet d'empêcher votre remorque de basculer d'avant en arrière ou d'un côté à l'autre chaque fois que vous vous déplacez à l'intérieur de la remorque. Le stabilisateur a une capacité de charge maximale de 5 000 lb et est réglable de 35 à 57 pouces, et facile à utiliser.

Tout d'abord, assurez-vous que votre remorque est garée et de niveau en utilisant les crics de support existants de votre remorque. Déplacez ensuite le stabilisateur de cinquième roue sous votre pivot d'attelage et faites pivoter le trépied de sorte qu'une jambe pointe vers l'avant de la remorque. Pour des réglages de hauteur importants, déplacez les pieds du trépied vers l'intérieur ou vers l'extérieur ; des ajustements mineurs sont effectués à l'aide du levier de réglage du stabilisateur. Réglez les pieds du trépied de manière à ce que la coupelle d'attelage se connecte avec le pivot d'attelage et utilisez la tige de réglage pour serrer la coupelle d'attelage contre le pivot d'attelage. Une fois terminé, vous pouvez utiliser un cadenas pour empêcher le retrait du stabilisateur.

Modèle	RV-5TH-5000
Plage de hauteur	35 - 57 pouces (ou 880-1450 mm)
Charge nominale	2700 lb (ou 1225 kg)
Charge maximale	5000 lb (ou 2268 kg)

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT :

Lisez attentivement et comprenez toutes les instructions avant d'utiliser l'appareil. Le non-respect de ces instructions, des règles de sécurité et autres précautions de sécurité de base peut entraîner des blessures personnelles graves.

1. Restez vigilant. Surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas l'outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil augmente le risque de blessures.
2. Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Attachez les cheveux longs. Gardez les cheveux, les vêtements et les gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs augmentent le risque de blessures s'ils sont pris dans les pièces mobiles.
3. Ne vous penchez pas trop en avant. Gardez toujours une bonne position et un bon équilibre. La stabilité et l'équilibre permettent un meilleur contrôle de l'outil dans des situations inattendues.
4. Utilisez un équipement de sécurité. Portez des lunettes de sécurité homologuées ANSI et des gants de travail robustes pendant l'utilisation.
5. Ne forcez pas l'outil. Utilisez l'outil adapté à l'application. L'outil adapté fera le travail mieux et de manière plus sûre au rythme pour lequel l'outil est conçu.
6. Rangez l'outil lorsqu'il est inutilisé, hors de portée des enfants et des autres personnes non formées. Un outil est dangereux entre les mains d'utilisateurs non formés.
7. Vérifiez le mauvais alignement ou le blocage des pièces mobiles, la rupture des pièces et toute autre condition qui affecte le fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant utilisation. De nombreux accidents sont causés par des outils mal entretenus.
8. Utilisez uniquement des accessoires identifiés par le fabricant pour le modèle d'outil spécifique. L'utilisation d'un accessoire non prévu pour être utilisé avec le modèle d'outil spécifique augmente le risque de blessures.
9. Évitez les charges décentrées. Si la pompe semble inhabituellement difficile à utiliser, arrêtez immédiatement. Réglez le vérin pour éliminer ou diminuer une charge décentrée. La base de bride et la tête de bride ne doivent être utilisées qu'ensemble pour éviter une charge décentrée.
10. Inspectez la réparation après utilisation. Les réparations sur les éléments de structure ou de cadre doivent être inspectées par un technicien qualifié pour s'assurer que la structure est toujours solide.

suffisamment pour remplir sa fonction en toute sécurité.

1. L'entretien des outils doit être effectué uniquement par du personnel de réparation qualifié.
2. Lors de l'entretien d'un outil, utilisez uniquement des pièces de rechange identiques.

pièces autorisées.

1. Seules les personnes qualifiées et autorisées sont autorisées à utiliser le cric de VR.

cric.

1. Utilisez-le uniquement comme prévu. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec.

avec ou à proximité de cet article.

CONSERVEZ CES INSTRUCTIONS

NON	NOM DE LA PIÈCE	Qté
1	Coupe d'attelage	1
2	Pivot de fusée	1
3	Noix	3
4	Vis	3
5	Connecteur à écrou	1
6	Supports de jambe	3
7	Chaîne	1
8	Crochet	1
9	Coussinet	3
10	Agrafe	3

Lors du déballage de ce produit, vérifiez que les pièces répertoriées ci-dessous sont

incluses et inspectez soigneusement tout dommage qui aurait pu survenir pendant le

transport. Si une pièce est manquante ou endommagée, n'essayez pas d'assembler ou d'utiliser le

produit.

INSTRUCTIONS DE MONTAGE

Le matériel du trépied a été préassemblé pour votre commodité. Il est

recommandé de serrer les écrous avant de placer le trépied sur le pivot central pour assurer une meilleure stabilité. Ne serrez pas complètement. Laissez les pieds bouger librement afin que le trépied puisse s'ouvrir pendant son utilisation et puisse se replier lors de son retrait du pivot central pour un rangement facile. Vous devrez fixer le(s) repose-pieds - ensemble clip fourni - et la chaîne.

1. Faites passer la chaîne (7) à travers les trois supports de pied (6) comme illustré ci-dessous.
2. Gardez la chaîne lâche et positionnez le trépied sous le pivot d'attelage de votre autocar.
3. Soulevez la coupelle (1) au-dessus du pivot d'attelage (2).
4. Serrez et accrochez la chaîne sur elle-même.
5. Tournez la poignée de la tasse dans le sens inverse des aiguilles d'une montre jusqu'à ce que la tasse soit bien ajustée contre le pivot d'attelage.
6. Deux ou trois tours supplémentaires suffisent normalement pour la stabilisation.
7. Votre trépied est réglable de 35" à 57".
8. Votre trépied supportera et stabilisera jusqu'à 5 000 livres.

ENTRETIEN

1. Gardez la surface de cet outil et de ses accessoires exempte de liquide hydraulique et de graisse.

Utilisez uniquement un détergent doux et un chiffon humide pour le nettoyage. N'utilisez pas de solvant inflammable ou combustible pour nettoyer cet outil ou ses accessoires.

1. Avant chaque utilisation, examinez l'état général de l'outil et de ses accessoires.

Vérifiez les composants desserrés, le mauvais alignement, le blocage des pièces mobiles, les pièces cassées et toute autre condition pouvant affecter son fonctionnement en toute sécurité. N'utilisez pas un outil endommagé ou des accessoires endommagés.

1. Arrêtez immédiatement d'utiliser l'équipement si l'un de ces problèmes survient, car cela peut causer des blessures corporelles.

Toute réparation ou remplacement doit être effectué par un technicien qualifié ou un centre de service autorisé uniquement.

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

60329 Francfort-sur-le-Main.
