QD-XDP03 - Nettoyeur haute pression Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur de surface rotatif haute pression
Marque	Vevor
Modèle	QD-XDP03
Pression maximale	4000 PSI / 276 BAR
Pression minimale	1500 PSI / 104 BAR
Débit maximal	6 gal/min
Alimentation	Connecté au nettoyeur haute pression
Utilisation recommandée	Béton, asphalte, allées pavés, terrasses de piscine
Accessoires inclus	Pistolet à pression, tuyau haute pression, main courante inférieure et supérieure, goupilles, vis, écrous, clé hexagonale, ruban Téflon, joints toriques, buses de rechange, aiguille traversante, clés 19 et 24, kits d'adaptateur rapide M22-14 et M22-15
Matériau	Acier, plastique, caoutchouc
Sécurité	Port d'EPI obligatoire (lunettes ANSI Z87.1, gants, chaussures antidérapantes). Ne pas utiliser près d'enfants. Ne pas modifier le produit.
Entretien	Nettoyer les buses après chaque utilisation. Vérifier les pièces desserrées ou endommagées.
Stockage	Après utilisation, vidanger le tuyau, essuyer l'appareil et ranger dans un endroit sec.
Garantie	Contactez le service client pour les pièces manquantes ou défectueuses
Pays d'origine	Chine
Nombre de pages de la notice	151

FOIRE AUX QUESTIONS - QD-XDP03 Vevor

Quelle est la pression maximale de fonctionnement ?

La pression maximale est de 4000 PSI (276 BAR). Ne dépassez pas cette capacité nominale.

Quels accessoires sont fournis avec le nettoyeur de surface ?

Le kit comprend un pistolet à pression, un tuyau haute pression, des mains courantes, des goupilles, vis et écrous, une clé hexagonale, du ruban Téflon, des joints toriques, des buses de rechange, une aiguille traversante, des clés 19 et 24, et deux kits d'adaptateur rapide M22-14 et M22-15.

Comment monter le pistolet sur la main courante ?

Insérez le pistolet haute pression dans le tube supérieur de la main courante, puis insérez les écrous et vis et serrez. Alignez les trous des poignées et fixez avec les goupilles et clips.

Comment nettoyer les buses obstruées ?

Éteignez le nettoyeur haute pression et coupez l'alimentation en eau. Appuyez sur la gâchette pour relâcher la pression. Retirez la buse avec une clé, nettoyez-la avec l'aiguille traversante fournie, puis rincez à contre-courant avec un tuyau d'arrosage.

Que faire si le nettoyant de surface ne tourne pas ?

Si la rampe de pulvérisation ne tourne pas, cela peut être dû à un anneau élastique délogé. N'utilisez pas l'appareil et contactez le service client pour obtenir de l'aide.

Sur quelles surfaces puis-je utiliser ce nettoyeur ?

Il est conçu pour les surfaces extérieures dures et planes comme le béton, l'asphalte, les allées pavés et les terrasses de piscine. Ne l'utilisez pas sur des surfaces molles comme le bois.

Quelle maintenance dois-je effectuer après chaque utilisation ?

Nettoyez toute saleté sous le boîtier et les rouleaux. Vérifiez qu'il n'y a pas de pièces desserrées ou endommagées. Rangez l'appareil dans un endroit sec après avoir vidangé le tuyau.

Puis-je utiliser ce nettoyeur avec n'importe quel nettoyeur haute pression ?

Il nécessite un nettoyeur haute pression d'au moins 2000 PSI pour un fonctionnement optimal. Assurez-vous que le tuyau de décharge est bien connecté à la sortie d'eau de votre nettoyeur.

Comment stocker l'appareil après utilisation ?

Éteignez le nettoyeur haute pression, coupez l'alimentation en eau, appuyez sur la gâchette pour relâcher la pression, débranchez et vidangez le tuyau, puis essuyez l'appareil et rangez-le dans un endroit sec.

Que faire en cas de vibrations excessives pendant l'utilisation ?

Des vibrations excessives peuvent indiquer une buse obstruée. Nettoyez ou remplacez les buses. Si le problème persiste, vérifiez les connexions et contactez le service client.

MODE D'EMPLOI QD-XDP03 Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser de ne plus vous informer des mises à jour technologiques ou logicielles de notre procédure.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

INTRODUCTION

Félicitations pour l'achat de votre nouveau nettoyeur de surface rotatif. Soyez assuré que ce nettoyeur a été conçu dans un souci de qualité et de performance. Chaque composant a été rigoureusement testé pour garantir une excellente acceptation.

Ce nettoyeur de surface est conçu pour le nettoyage haute pression

de diverses surfaces extérieures telles que le béton, l'asphalte, les allées pavées, les terrasses de piscine, etc. Connectez le nettoyeur de surface rotatif à votre nettoyeur haute pression, appuyez sur la gâchette et marchez derrière pour un nettoyage rapide et efficace !

CARACTÉRISTIQUES

maximale (PSI/ BAR )	4000 / 276
minimale (PSI/BAR )	15 00 / 1 04
Max . Couler Débit (gal/min)	6

INFORMATIONS DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Lire et comprendre toutes les instructions. Le non-respect de ces instructions peut entraîner des blessures graves ou des dommages matériels.

- Les avertissements, mises en garde et instructions contenus dans ce manuel ne peuvent couvrir toutes les situations possibles. Faites preuve de bon sens et de prudence lors de l'utilisation de cet outil.

Soyez toujours conscient de l'environnement et assurez-vous que l'outil est utilisé

de manière sûre et responsable.

- Ne laissez personne utiliser ou assembler le produit avant d'avoir lu le manuel et d'avoir acquis une compréhension approfondie de son fonctionnement.

- Ne modifiez en aucun cas ce produit. Toute modification non autorisée pourrait altérer son fonctionnement et/ou sa sécurité, et affecter sa durée de vie. Il existe des applications spécifiques pour lesquelles le produit a été conçu.

- Utilisez l'outil adapté à la tâche. N'essayez pas de forcer un petit équipement à effectuer le travail d'un équipement industriel plus gros.

L'équipement est conçu pour certaines applications. Il fonctionnera mieux et en toute sécurité à la capacité pour laquelle il a été conçu. N'utilisez pas cet équipement à des fins non prévues.

SÉCURITÉ DE LA ZONE DE TRAVAIL

- Inspectez la zone de travail avant chaque utilisation. Maintenez-la propre, sèche et bien éclairée. Les zones de travail encombrées, humides ou sombres peuvent entraîner des blessures. L'utilisation du produit dans des espaces confinés peut vous exposer dangereusement à d'autres outils de coupe et à des pièces rotatives.

- N'utilisez pas ce produit en cas de risque d'incendie ou d'explosion, par exemple en présence de liquides, de gaz ou de poussières inflammables. Le produit peut produire des étincelles, ce qui peut enflammer les liquides, gaz ou poussières inflammables.

- Ne laissez pas le produit entrer en contact avec une source électrique. L'outil n'est pas isolé et le contact provoquera un choc électrique.

- Tenez les enfants et les personnes à proximité éloignés de la zone de travail pendant l'utilisation de l'outil. Ne laissez pas les enfants manipuler le produit.

- Soyez conscient de toutes les lignes électriques, circuits électriques, conduites d'eau et autres dangers mécaniques dans votre zone de travail. Certains de ces dangers peuvent être invisibles et causer des blessures ou des dommages matériels en cas de contact.

SÉCURITÉ PERSONNELLE

- Restez vigilant, surveillez vos actions et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation de l'outil peut entraîner des blessures graves.

- Habillez-vous correctement. Ne portez pas de vêtements amples, d'objets pendants ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être coincés dans les pièces mobiles. Les ouvertures d'aération de l'outil recouvrent souvent les pièces mobiles et doivent être évitées.

doivent être évitées.

• Portez l'équipement de protection individuelle approprié lorsque cela est nécessaire. Utilisez des lunettes de sécurité conformes à la norme ANSI Z87.1 (et non des lunettes de sécurité) avec protections latérales ou, si nécessaire, un écran facial. Portez un masque anti-poussière en cas de travail poussiéreux. Utilisez également des chaussures de sécurité antidérapantes, un casque, des gants et un masque anti-poussière. Systèmes de collecte et protection auditive, le cas échéant. Ceci s'applique à toutes les personnes dans la zone de travail.
• Ne vous penchez pas trop. Gardez toujours une bonne posture et un bon équilibre.
• N'utilisez pas l'outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
• Retirez les clés avant de connecter l'outil à une alimentation pneumatique ou électrique, ou de le mettre en marche. Une clé mal fixée à une partie rotative de l'outil peut entraîner des blessures.
• Lorsque cela est possible, fixez la pièce avec des serre-joints ou un étau plutôt qu'avec vos mains. Cette mesure de sécurité permet d'utiliser correctement l'outil à deux mains.

UTILISATION ET ENTRETIEN DU NETTOYEUR

• Ne forcez pas le nettoyeur. Les outils sont plus efficaces et plus sûrs lorsqu'ils sont utilisés conformément à leur conception. Planifiez votre travail et utilisez l'outil adapté.
• Vérifiez les pièces endommagées avant chaque utilisation et avant de connecter le nettoyeur à un nettoyeur haute pression. Vérifiez soigneusement que le nettoyeur fonctionne correctement et remplit sa fonction prévue. Remplacez immédiatement les pièces endommagées ou usées. Ne jamais utiliser l'aspirateur avec une pièce endommagée.

Rangez l'aspirateur lorsqu'il n'est pas utilisé. Conservez-le dans un endroit sec et sûr, hors de portée des enfants. Vérifiez son bon fonctionnement avant de le ranger et de le réutiliser.

- Utilisez uniquement les pièces de rechange recommandées par le distributeur.

Des pièces qui peuvent être adaptées à un nettoyeur peuvent créer un risque de blessure lorsqu'elles sont utilisées avec un autre nettoyeur.

• N'utilisez jamais une pièce avec une pression de fonctionnement inférieure à celle du nettoyeur.
• Ne laissez pas le nettoyeur sans surveillance lorsqu'il est sous pression.
• Ne retournez pas le nettoyeur lorsqu'il est sous pression et connecté à un nettoyeur haute pression en fonctionnement, afin d'éviter toute projection d'eau à haute pression qui pourrait causer des blessures corporelles.

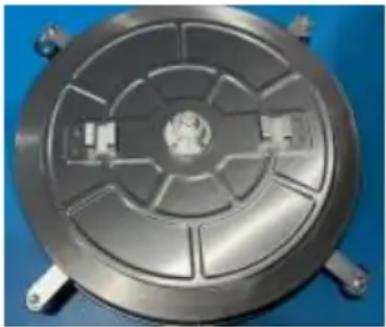

AVERTISSEMENTS SPÉCIFIQUES À L'OPÉRATION

• NE PAS dépasser la capacité PSI nominale.
• Gardez les parties du corps éloignées des têtes de buse et de la lance pendant l'utilisation de la machine.
• NE PAS soulever la machine de la surface ni diriger les têtes de buse vers des personnes pendant son fonctionnement.
• Portez l'équipement de sécurité approprié, y compris des lunettes de sécurité homologuées ANSI Z87.1.
• Utilisez uniquement sur des surfaces dures et planes.
• Aucune modification ne doit être apportée à ce produit.
• Utilisez uniquement les accessoires et/ou adaptateurs fournis par le fabricant.
• Ne pas utiliser par ou à proximité d'enfants.

Liste des pièces
Code	Nom	Image	Qté.
1	Nettoyeur de surface à haute pression		1
2	Main courante inférieure		1
3	Main courante supérieure		1
4	Broche ( longue )		2
5	Broche ( courte )		1
6	broche en R		3
7	Tuyau haute pression		1
8	Pistolet à pression		1
9	Vis		2+2
10	Noix		2+2
11	Clé hexagonale		1
12	Ruban Téflon		1
13	Joints toriques (grands)		2
14	Joints toriques (petits)		2
15	Buses de rechange		2
16	Aiguille traversante		1
17	Clé 19		1
18	Clé 24		1
19	Kit d'adaptateur rapide ( M22-14 )		1
20	Kit d'adaptateur rapide ( M22-15 )		1
Astuce : « + » correspond à des pièces de rechange supplén

PRÉPARATION ET FONCTIONNEMENT

Montage du pistolet haute pression

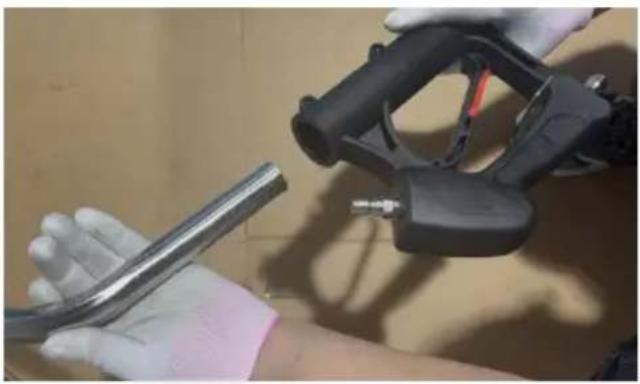

Étape 1 : Insérez le pistolet haute pression dans le tube supérieur de la main courante.

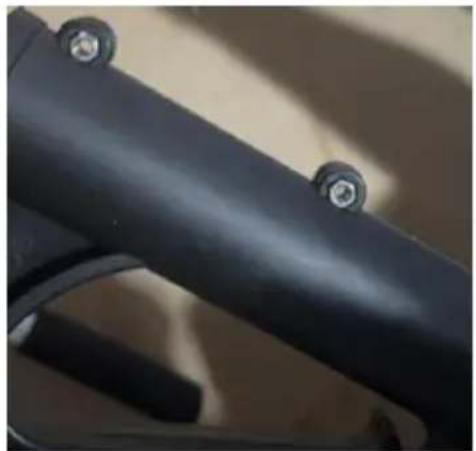

Étape 2 : Insérez les écrous et les vis, puis serrez.

ASSEMBLAGE DE L'UNITÉ (Voir Figure 1.)

1. Alignez les trous de la partie inférieure de la poignée avec ceux du couvercle. Insérez les longues goupilles dans les trous de la poignée et du couvercle, puis fixez-les avec les clips.
2. Fixez la poignée supérieure en alignant les trous des poignées supérieure et inférieure.

Poussez la goupille courte à travers le trou aligné et fixez-la avec le clip.

1. Raccordez le tuyau à la gâchette et au raccord pivotant situé à l'arrière de l'appareil. Conseil : L'emballage comprend un ensemble de raccords rapides de 6,35 mm pour une connexion plus rapide.

INSTALLATION

1. Localisez le tuyau de refoulement haute pression de votre nettoyeur haute pression et assurez-vous qu'il est solidement connecté à la sortie d'eau du nettoyeur haute pression.

Connectez rapidement l'autre extrémité du tuyau de décharge haute pression au pistolet du nettoyeur de surface rotatif.

1. Connectez le tuyau d'alimentation en eau, une extrémité à votre nettoyeur haute pression, l'autre extrémité à une alimentation en eau sous pression.

PRÉPARATION ET FONCTIONNEMENT

PRÉPARATION DE SURFACE

1. Retirez tous les débris de la zone à nettoyer.
2. N'essayez jamais de nettoyer la surface avec des objets qui dépassent de la surface à nettoyer. Tout contact avec un obstacle en cours de fonctionnement endommagera la machine. En cas de contact provoquant des vibrations, interrompez le nettoyage et vérifiez la rampe de pulvérisation.

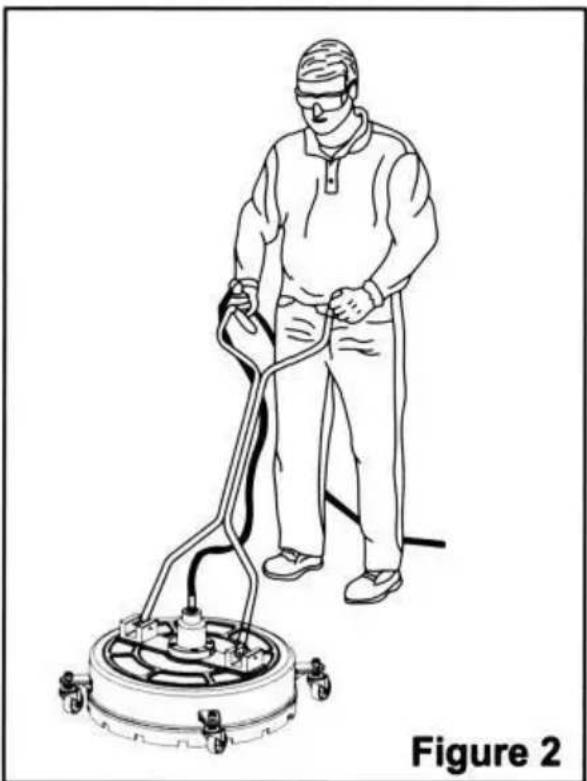

DÉMARRER

1. Verrouillez le pistolet à gâchette sur le nettoyeur de surface rotatif en position « OFF » (déplacez le levier sur la poignée du pistolet à un angle de 90° pour qu'il repose contre la poignée).
2. Assurez-vous que toutes les connexions sont sécurisées.
3. Déverrouillez la gâchette du pistolet et appuyez sur la détente lors du démarrage du nettoyeur haute pression.
4. L'eau commencera à couler des buses du nettoyeur de surface. Assurez-vous que les buses ne sont pas obstruées et que le jet n'est pas irrégulier. Éteignez le nettoyeur haute pression et l'alimentation en eau, puis changez les buses avant de continuer si des problèmes existent.
5. Marchez lentement derrière l'appareil, en nettoyant au fur et à mesure. En cas de rayures, ralentissez votre allure. Ne laissez pas la machine en place stationnaire sur des surfaces molles comme le bois.

1. Éteignez le nettoyeur haute pression.
2. Coupez l'alimentation en eau.
3. Appuyez sur la gâchette du pistolet pour relâcher la pression de l'eau.
4. Débranchez et vidangez le tuyau d'arrosage, puis essuyez l'appareil. Rangez-le dans un endroit sec.

Effectuez les inspections suivantes après chaque utilisation pour nettoyer le nettoyeur et le préparer pour la prochaine utilisation.

• Nettoyez toute saleté ou corps étranger sous le boîtier et les rouleaux. Si nécessaire, utilisez un chiffon ou une éponge pour laver la surface nettoyante et rincez-la à l'eau du robinet. Vérifiez qu'il n'y a pas de pièces desserrées ni de dommages.

NETTOYAGE DES BUSES

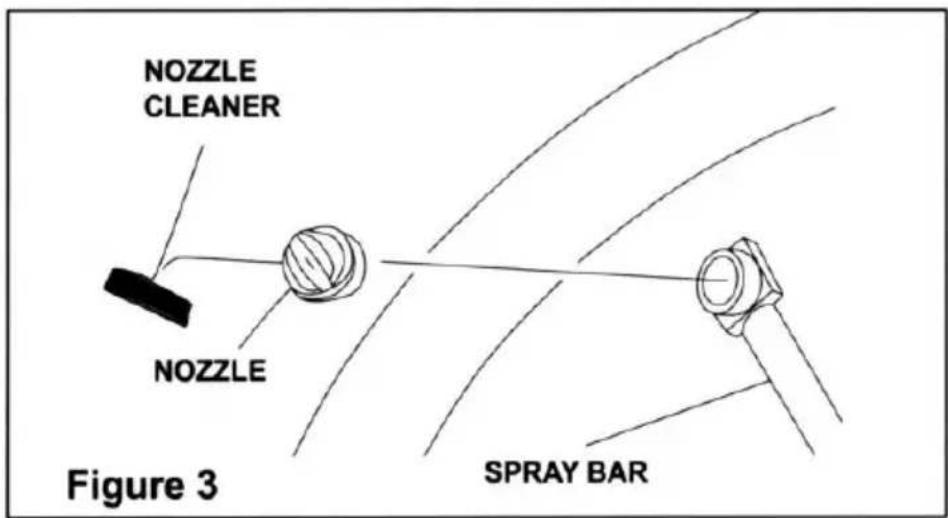

Voir Figure 3.

Une pression de pompe excessive (une sensation de pulsation ressentie en appuyant sur la gâchette) OU une puissance de nettoyage inadéquate

peuvent être le résultat d'une buse obstruée ou sale.

1. Éteignez le nettoyeur haute pression et coupez l'alimentation en eau. Appuyez sur la gâchette pour relâcher la pression de l'eau et déconnectez le nettoyeur de surface du tuyau haute pression.

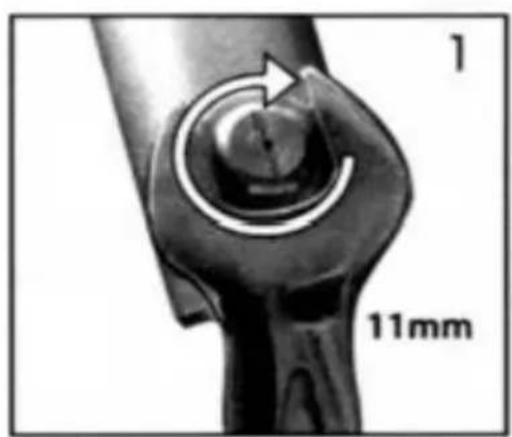

2. À l'aide d'une clé, retirez la buse de la rampe de pulvérisation. Utilisez un nettoyant pour buses (fourni) pour nettoyer les buses.
3. À l'aide d'un tuyau d'arrosage, évacuez les débris de la buse par contre-courant (en faisant couler l'eau à travers la buse vers l'arrière, de l'extérieur vers l'intérieur).
4. Reconnectez la buse à la barre de pulvérisation et serrez-la fermement.

1. Retirez la buse de la rampe de pulvérisation à l'aide d'une clé appropriée.
2. Rincez les trous de montage à l'eau douce pour nettoyer les impuretés.
3. Couvrez le filetage des nouvelles buses avec le ruban téflon.
4. Alignez l'ouverture de la buse, réinstallez les buses sur la barre de pulvérisation. Serrez fermement.

Note : Si la buse est difficile à retirer, veuillez la chauffer avec un chiffon chaud avant de la retirer.

Non.	Nom	Qté	Non.	Nom	Qté
1	Boîtier d'arbre	1	9	Circlip pour arbre D1	1
2	Joint torique 40,94*2,62	1	10	Collier d'espacement	1
3	Ressort de compression	1	11	à billes à gorge profonde S6302RS	2
4	Joint torique 5,28*1,78	2	12	Rondelle	1
5	Moyeu d'entraînement à bride	1	13	Arbre	1
6	Capuchon d'extrémité d'arbre	1	14	Rondelle	1
7	Joint torique 14,2*2,4	1	15	Circlip pour trou	1
8	Bague	1

DÉPANNAGE
PROBLÈME	PROBABLE CAUSE	CORRECTIF ACTION
Pièces manquantes	Endommagé emballer	Contactez notre service clie pour obtenir de l'aide .
Inadéquat nettoyage pouvoir	Pas suffisamment de PS de nettoyeur haute pression	Assurez-vous que l'unité produit un minimum nettoye haute pression 2 000 PS
	Buse obstruée ou usée	Nettoyer ou remplacer les buses .
La barre de pulvérisation netourne pas	Défectueux, anneau élastique délogé	Ne pas utiliser !Contactez notre service clie pour obtenir de l'aide .
	Instable connexion , la rampe de pulvérisatio est tombée
	Dysfonctionnement du joint, eau tir depuis ur pivot
Excessif vibration de nettoyant de surface	Ajutage bouché	Nettoyer ou remplacer les buses .
Motif de nettoyage strié	Ajutage bouché	Nettoyer ou remplacer les buses .
	Nettoyage trop rapide	Lent vers le bas rythme
