QD-XDP03 - Högtryckstvätt Vevor - Gratis bruksanvisning och manual

Produkttyp	Högtrycksroterande ytrengörare
Märke	Vevor
Modell	QD-XDP03
Maximalt tryck	4000 PSI / 276 BAR
Minsta tryck	1500 PSI / 104 BAR
Maximalt flöde	6 gal/min
Strömförsörjning	Ansluten till högtryckstvätten
Rekommenderad användning	Betong, asfalt, stenlagda gångar, poolterrasser
Ingående tillbehör	Tryckpistol, högtrycksslang, nedre och övre ledstång, sprintar, skruvar, muttrar, sexkantsnyckel, teflontejp, O-ringar, reservmunstycken, genomträngningsnål, nycklar 19 och 24, snabbkopplingssatser M22-14 och M22-15
Material	Stål, plast, gummi
Säkerhet	Obligatorisk användning av personlig skyddsutrustning (ANSI Z87.1-glasögon, handskar, halkfria skor). Använd inte i närheten av barn. Modifiera inte produkten.
Underhåll	Rengör munstyckena efter varje användning. Kontrollera om delar är lösa eller skadade.
Förvaring	Efter användning, töm slangen, torka av apparaten och förvara på en torr plats.
Garanti	Kontakta kundtjänst för saknade eller defekta delar
Ursprungsland	Kina
Antal sidor i manualen	151

Vanliga frågor - QD-XDP03 Vevor

Vad är det maximala arbetstrycket?

Det maximala trycket är 4000 PSI (276 BAR). Överskrid inte denna nominella kapacitet.

Vilka tillbehör medföljer ytrengöraren?

Satsen innehåller en tryckpistol, en högtrycksslang, ledstänger, sprintar, skruvar och muttrar, en sexkantsnyckel, teflontejp, O-ringar, reservmunstycken, en genomträngningsnål, nycklar 19 och 24, och två snabbkopplingssatser M22-14 och M22-15.

Hur monterar jag pistolen på ledstången?

Sätt in högtryckspistolen i det övre röret på ledstången, sätt sedan i muttrarna och skruvarna och dra åt. Rikta in handtagens hål och fäst med sprintar och klämmor.

Hur rengör jag igensatta munstycken?

Stäng av högtryckstvätten och stäng av vattentillförseln. Tryck på avtryckaren för att släppa ut trycket. Ta bort munstycket med en nyckel, rengör det med den medföljande genomträngningsnålen, och skölj sedan motströms med en trädgårdsslang.

Vad gör jag om ytrengöraren inte snurrar?

Om sprutbommen inte snurrar kan det bero på en lossnad fjäderring. Använd inte apparaten och kontakta kundtjänst för hjälp.

På vilka ytor kan jag använda denna rengörare?

Den är utformad för hårda, plana utomhusytor som betong, asfalt, stenlagda gångar och poolterrasser. Använd den inte på mjuka ytor som trä.

Vilket underhåll behöver jag göra efter varje användning?

Rengör all smuts under höljet och rullarna. Kontrollera att inga delar är lösa eller skadade. Förvara apparaten på en torr plats efter att ha tömt slangen.

Kan jag använda denna rengörare med vilken högtryckstvätt som helst?

Den kräver en högtryckstvätt på minst 2000 PSI för optimal funktion. Se till att utloppsslangen är ordentligt ansluten till din tvätts vattenutlopp.

Hur förvarar jag apparaten efter användning?

Stäng av högtryckstvätten, stäng av vattentillförseln, tryck på avtryckaren för att släppa trycket, koppla bort och töm slangen, torka sedan av apparaten och förvara den på en torr plats.

Vad gör jag vid överdrivna vibrationer under användning?

Överdrivna vibrationer kan indikera ett igensatt munstycke. Rengör eller byt ut munstyckena. Om problemet kvarstår, kontrollera anslutningarna och kontakta kundtjänst.

BRUKSANVISNING QD-XDP03 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

INTRODUKTION

Grattis till köpet av din nya roterande ytrengörare! Du kan vara säker på att denna rengöringsmaskin är konstruerad och designad med kvalitet och prestanda i åtanke. Varje komponent har noggrant testats för att säkerställa hög acceptansnivå.

Denna ytrengörare är utformad för högtrycksrengöring av olika

utomhusytor som betong, asfalt, gångvägar av stenläggning, pooldäck och liknande. Anslut den roterande ytrengöraren till din högtryckstvätt, tryck på avtryckaren och gå bakom för snabb och effektiv rengöring!

SPECIFIKATIONER

Maxtryck ( PSI /BAR)	4000 / 276
Min . tryck (PSI/BAR)	15 00 / 1 04
Max . Flöde Hastighet (gal/min)	6

VIKTIG SÄKERHETSINFORMATION

EN WARNING

Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner kan leda till allvarliga skador eller egendomsskada.

• Varningarna, försiktighetsåtgärderna och instruktionerna i den här manualen kan inte täcka alla möjliga förhållanden eller situationer som uppstår. Var försiktig och använd sunt förnuft när du använder det här verktyget. Var alltid medveten om miljön och se till att verktyget används säkert och ansvarsfullt.
• Låt inte personer använda eller montera produkten förrän de har läst denna manual och har utvecklat en grundlig förståelse för hur den fungerar.
• Modifiera inte denna produkt på något sätt. Obehörig modifiering kan försämra funktionen och/eller säkerheten och kan påverka produktens livslängd. Det finns specifika tillämpningar för vilka produkten är designad.
• Använd rätt verktyg för jobbet. Försök INTE tvinga små maskiner att utföra arbetet hos större industriella maskiner. Det finns vissa tillämpningar för vilka denna utrustning är avsedd. Den kommer att göra jobbet bättre och säkrare med den kapacitet den är avsedd för. ANVÄND INTE denna utrustning för ett ändamål som den inte är avsedd för.

ARBETSOMRÅDETS SÄKERHET

• Inspektera arbetsområdet före varje användning. Håll arbetsområdet torrt, fritt från röran och väl upplyst. Röriga, våta eller mörka arbetsområden kan orsaka skador. Användning av produkten i trånga arbetsytor kan föra dig farligt nära andra skärverktyg och roterande delar.
• Använd inte produkten där det finns risk för brand eller explosion, närvaro av brandfarliga vätskor, gaser eller damm. Produkten kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.
• Låt inte produkten komma i kontakt med en elektrisk källa. Verktyget är inte isolerat och kontakt kommer att orsaka elektrisk stöt.
• Håll barn och åskådare borta från arbetsområdet när du använder verktyget. Låt inte barn hantera produkten.
• Var medveten om alla kraftledningar, elektriska kretsar, vattenrör och andra mekaniska faror i ditt arbetsområde. Vissa av dessa faror kan vara dolda för din syn och kan orsaka personskador och/eller egendomsskada om de berörs.

PERSONLIG SÄKERHET

• Var uppmärksam, se upp för dina handlingar och använd sunt förnuft när du använder verktyget. Använd inte verktyget om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder verktyget kan leda till allvarliga personskador.
• Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Ventilationsöppningar på verktyget täcker ofta rörliga delar och bör undvikas.

- Använd lämplig personlig skyddsutrustning vid behov. Använd skyddsglasögon som uppfyller ANSI Z87.1 (inte vanliga glasögon) med sidoskydd, eller vid behov ett ansiktsskydd. Använd en dammask vid dammiga arbetsförhållanden. Använd även halkfria skyddsskor, hjälm, handskar och dammskyddsmask, uppsamlingssystem och hörselskydd när så är lämpligt. Detta gäller alla personer i arbetsområdet.

• Sträck dig inte för långt. Håll alltid ordentligt fotfäste och balans.
• Använd inte verktyget när du är trött eller påverkad av droger, alkohol

eller medicinering.

• Ta bort nycklar eller skiftnycklar innan du ansluter verktyget till en luftförsörjning, strömförsörjning eller slår på verktyget. En kvarlämnad nyckel eller skiftnyckel fäst vid en roterande del av verktyget kan orsaka personskador.
• Säkra arbetsstycket med tvingar eller ett skruvstäd istället för handen när det är praktiskt möjligt. Denna säkerhetsåtgärd möjliggör korrekt användning av verktyget med båda händerna.

ANVÄNDNING OCH SKÖTSEL AV RENGÖRINGSMEDEL

• Tvinga inte rengöringsmedlet. Verktyg gör ett bättre och säkrare jobb när de används på det sätt de är avsedda för. Planera ditt arbete och använd rätt verktyg för jobbet.
• Kontrollera om det finns några skadade delar före varje användning innan du ansluter dammsugaren till ett eluttag. Kontrollera högtryckstvätten.

Kontrollera noggrant att rengöringsmedlet fungerar korrekt och utför sin avsedda funktion. Byt ut skadade eller slitna delar omedelbart. Använd aldrig dammsugaren med en skadad del.

- Förvara rengöringsmedlet när det inte används. Förvara det på en säker plats utom räckhåll för barn. Kontrollera att rengöringsmedlet är i gott skick före förvaring och återanvändning.

- Använd endast reservdelar som rekommenderas av distributören.

Delar som kan vara lämpliga för ett rengöringsmedel kan skapa risk för skador vid användning med ett annat.

• Använd aldrig en del med lägre driftstryck än rengöringsmedlet.
• Lämna inte rengöringsmaskinen utan uppsikt när den är trycksatt.
• Vänd inte rengöringsmaskinen när den är trycksatt genom anslutning till en högtryckstvätt i drift för att undvika högtryckssprutning av vatten som kan orsaka personskador.

SPECIFIKA DRIFTVARNINGAR

• ÖVERSKRID INTE den nominella PSI-kapaciteten.
• Håll kroppsdelar borta från munstycken och kjolen när maskinen används.
• Lyft INTE maskinen från ytan och rikta INTE munstycken mot människor under drift.
• Använd lämplig skyddsutrustning, inklusive ANSI Z87.1-godkända skyddsglasögon.
• Använd endast på hårda, jämna ytor.
• Inga ändringar får göras på denna produkt.
• Endast tillbehör och/eller adaptrar som tillhandahålls av tillverkaren får användas.
• Ej för användning av eller i närheten av barn.

Dellista
Koda	Namn	Bild	ANTAL

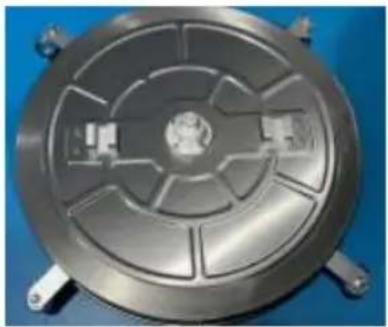

1	Högtryckstvätt Ytrengörare		1
2	Nedre ledstång		1
3	Övre ledstång		1
4	Stift ( lång )		2
5	Stift ( kort )		1
6	R-stift		3
7	Högtrycksrör		1
8	Tryckpistol		1
9	Skruva		2+2
10	Mutter		2+2
11	Sexkantnyckel		1
12	Teflontejp		1
13	O-ringar(stora )		2
14	O-ringar( små )		2
15	Ersättningsmunstycen		2
16	Genomgående hålsnål		1
17	Skiftnyckel 19		1
18	Skiftnyckel 24		1
19	Snabbadaptersats(M22-14)		1
20	Snabbadaptersats(M22-15)		1
Tips: "+" står för extra reservdelar.

FÖRBEREDELSE OCH ANVÄNDNING

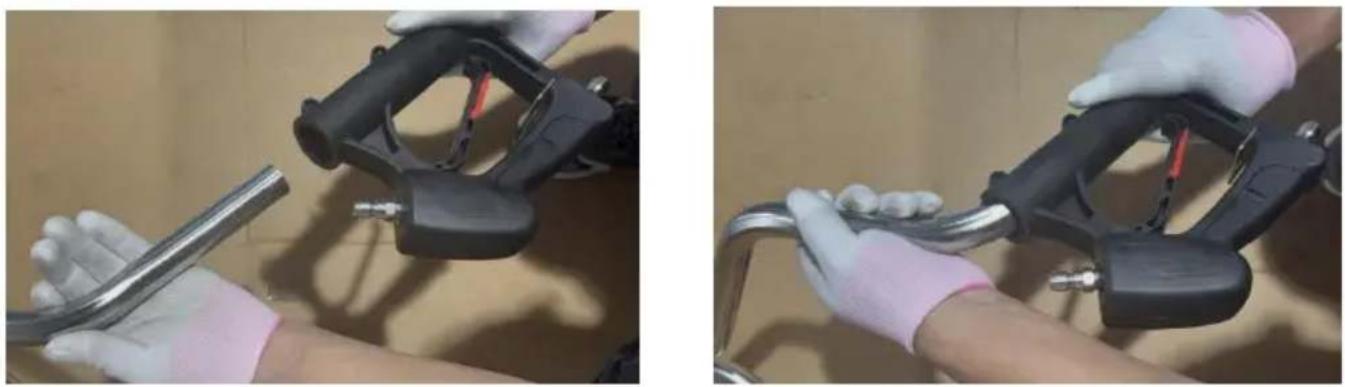

Montering av högtryckspistol

Steg 1: Sätt in högtryckssprutan i det övre räckets rör.

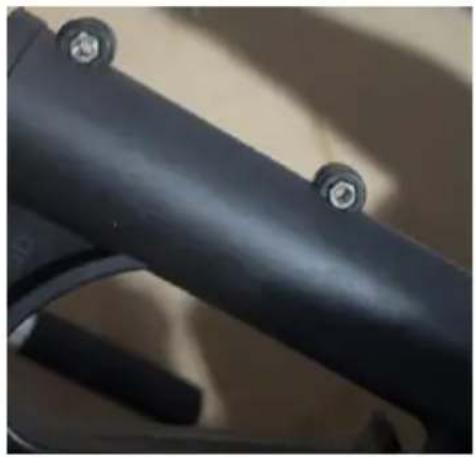

Steg 2: Sätt i muttrar och skruvar och dra åt.

1. Rikta in hålen på handtagets nedre del med hålen på locket. För de långa stiften genom hålen i handtaget och locket och fäst dem i klämmorna.
2. Fäst det övre handtaget genom att rikta in det övre och nedre hålet. Tryck in de korta stiften genom det inriktade hålet och fäst dem i klämmorna.
3. Anslut slangen till avtryckarhandtaget och till sviveln som sitter på enhetens bas. Tips: Paketet innehåller en 6 mm snabbkopplingssats för snabbare anslutning.

INSTALLATION

1. Lokalisera högtrycksslangen på din högtryckstvätt och se till att den

ordentligt ansluten till högtryckstvättens vattenutlopp.

Anslut snabbt den andra änden av högtrycksslangen till pistolen på den roterande ytrengöraren.

1. Anslut vattenslangen, ena änden till din högtryckstvätt och den andra änden till en trycksatt vattenförsörjning.

FÖRBEREDELSE OCH ANVÄNDNING

YTFÖRBEREDELSE

1. Avlägsna allt löst skräp från området som ska rengöras.
2. Försök aldrig rengöra ytan med föremål som sticker ut från ytan som ska rengöras. Att träffa ett upphöjt hinder under drift kommer att skada maskinen. Om kontakt uppstår och resulterar i vibrationer när du använder maskinen, STOPP rengöringen och kontrollera sprutstången.

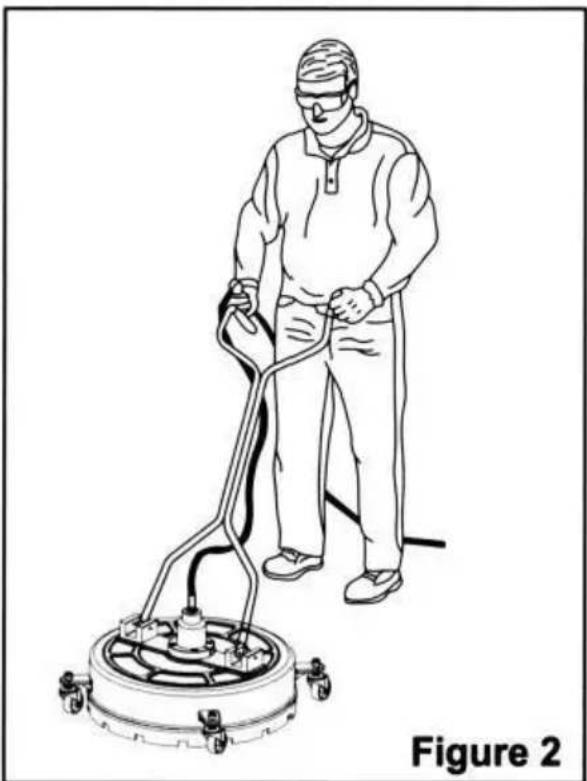

UPPSTART

1. Lås avtryckarpistolen på den roterande ytrengöraren i "AV"-läge (flytta spaken på pistolhandtaget i 90° vinkel så att den vilar mot handtagets grepp).
2. Se till att alla anslutningar är säkra.
3. Lås upp avtryckarpistolen och tryck in avtryckaren när du startar högtryckstvätten.
4. Vatten börjar rinna från munstyckena på ytrengöraren. Se till att munstyckena inte är igensatta och att sprutmönstret inte är oregelbundet. Vrid högtryckstvätten och vattentillförseln av och byt munstycken innan du fortsätter om problem uppstår.
5. Gå långsamt bakom enheten och rengör allt eftersom. Om det uppstår ränder, sakta ner tempot. Låt inte maskinen stå kvar stationärt på mjuka ytor som trä.

1. Stäng av högtryckstvätten.
2. Stäng av vattentillförseln.
3. Tryck på avtryckaren för att avlasta vattentrycket.
4. Koppla ur och töm vattenslangen och torka av enheten. Förvara den i en torr miljö.

EFTER VARJE ANVÄNDNING

Utför följande inspektioner efter varje användning för att rengöra dammsugaren och förbereda den för nästa användning.

- Rengör eventuell smuts eller främmande föremål under höljet och hjulen. Om det behövs, använd en trasa eller svamp för att rengöra ytrengöringsmedlet och skölj den med kranvatten.

- Kontrollera om det finns lösa delar och skador.

MUNSTYCKSRENGÖRING

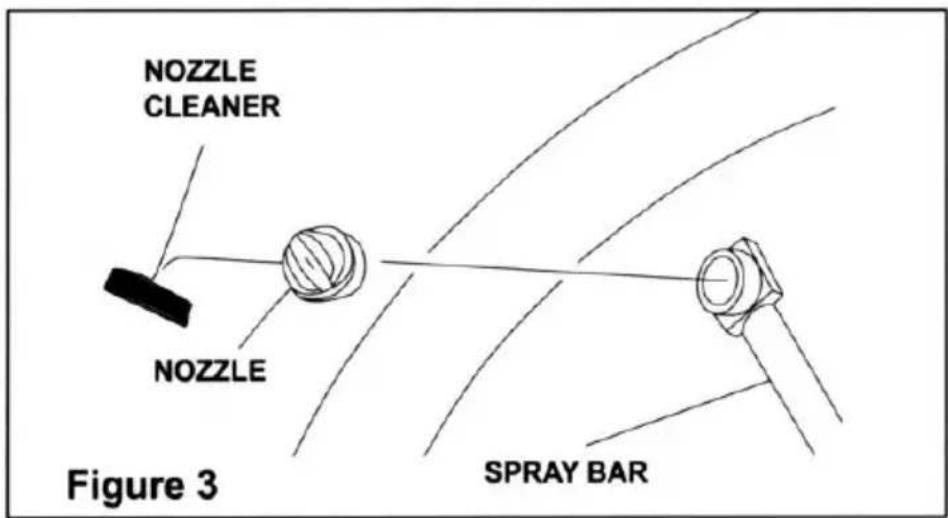

Se figur 3.

För högt pumptryck (en pulserande känsla när du trycker på avtryckaren) ELLER otillräcklig rengöringskraft kan bero på ett igensatt eller smutsigt

munstycke

1. Stäng av högtryckstvätten och vattentillförseln. Tryck på avtryckaren för att släppa vattentrycket och koppla bort ytrengöringsmedlet från högtrycksslangen.
2. Ta bort munstycket från sprutstången med en skiftnyckel. Använd munstycksrengöraren (medföljer) för att rengöra munstyckena.
3. Spola bort skräp ur munstycket med en trädgårdsslang genom att spola baklänges (låt vattnet rinna bakåt genom munstycket eller från utsidan till insidan).
4. Anslut munstycket till sprutstången igen och dra åt det ordentligt.

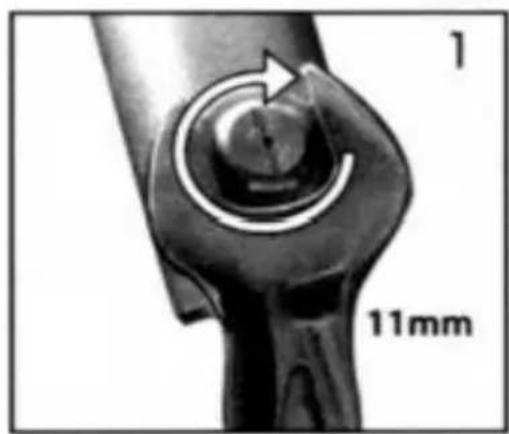

BYTE AV MUNSTYCKE

1. Ta bort munstycket från sprutstången med en lämplig skiftnyckel.
2. Skölj monteringshålen med färskt vatten för att rengöra föroreningar.
3. Täck de nya munstyckenas gängor med den medföljande teflontejpen.
4. Rikta in munstyckets öppning, sätt tillbaka munstyckena på sprutstången. Dra åt ordentligt.

Notera: Om munstycket är svårt att ta bort, värm det med en varmluftspistol innan du tar bort det.

Inga.	Namn	Antal	Inga.	Namn	Antal
1	Axelhus	1	9	Låsring för axel D15	1
2	O-ring40,94*2,62	1	10	Avständskrage	1
3	Tryckfjäder	1	11	SpårkullagerS6302RS	2
4	O-ring5,28*1,78	2	12	Tvättmaskin	1
5	Flänsaddrivnav	1	13	Axel	1
6	Axeländkåpa	1	14	Tvättmaskin	1
7	O-ring14,2*2,4	1	15	Låsring för hål	1
8	Bussning	1

FELSÖKNING
PROBLEM	SANNOLIK ORSAKA	KORRIGERANDE HANDLING
Saknade delar	Skadad paket	Kontakta vår kundtjänst fö hjälp .
Otilräcklig rengöring driva	Inte tillräckligt med PS från högtryckstvätt	Se till att enheten produce minst högtryckstvätt 2 000 PSI .
	Munstycket är igensatt eller slitet	Rengör eller byt ut munstyckena .
Sprutstången roterar inte	Defekt, låsringen har lossnat	Använd inte! Kontakta vår kundtjänst fö hjälp .
	Instabil anslutning ,
	spraymunstycket föll av
	Fel på tätningen, vatter skjuta från vridning
Överdriven vibration av ytrengöringsmedel	Munstycke igensatt	Rengör eller byt ut munstyckena .
Strimmigt rengöringsmönster	Munstycke igensatt	Rengör eller byt ut munstyckena .
	Rengöring för fort	Långsam ner tempo .
