QD-XDP03 - Hochdruckreiniger Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruck-Rotationsflächenreiniger
Marke	Vevor
Modell	QD-XDP03
Maximaler Druck	4000 PSI / 276 BAR
Mindestdruck	1500 PSI / 104 BAR
Maximaler Durchfluss	6 gal/min
Stromversorgung	An den Hochdruckreiniger angeschlossen
Empfohlene Verwendung	Beton, Asphalt, gepflasterte Einfahrten, Poolterrassen
Enthaltenes Zubehör	Druckpistole, Hochdruckschlauch, unterer und oberer Handlauf, Stifte, Schrauben, Muttern, Innensechskantschlüssel, Teflonband, O-Ringe, Ersatzdüsen, Reinigungsnadel, Schlüssel 19 und 24, Schnelladapter-Kits M22-14 und M22-15
Material	Stahl, Kunststoff, Gummi
Sicherheit	Tragen von PSA erforderlich (ANSI Z87.1 Schutzbrille, Handschuhe, rutschfeste Schuhe). Nicht in der Nähe von Kindern verwenden. Das Produkt nicht modifizieren.
Wartung	Düsen nach jedem Gebrauch reinigen. Lose oder beschädigte Teile überprüfen.
Lagerung	Nach Gebrauch den Schlauch entleeren, das Gerät abwischen und an einem trockenen Ort aufbewahren.
Garantie	Kontaktieren Sie den Kundendienst bei fehlenden oder defekten Teilen
Herkunftsland	China
Anzahl der Seiten der Bedienungsanleitung	151

Häufig gestellte Fragen - QD-XDP03 Vevor

Was ist der maximale Betriebsdruck?

Der maximale Druck beträgt 4000 PSI (276 BAR). Überschreiten Sie diese Nennkapazität nicht.

Welches Zubehör wird mit dem Flächenreiniger geliefert?

Das Kit umfasst eine Druckpistole, einen Hochdruckschlauch, Handläufe, Stifte, Schrauben und Muttern, einen Innensechskantschlüssel, Teflonband, O-Ringe, Ersatzdüsen, eine Reinigungsnadel, Schlüssel 19 und 24 sowie zwei Schnelladapter-Kits M22-14 und M22-15.

Wie montiere ich die Pistole am Handlauf?

Setzen Sie die Hochdruckpistole in das obere Rohr des Handlaufs ein, dann setzen Sie die Muttern und Schrauben ein und ziehen Sie sie fest. Richten Sie die Löcher der Griffe aus und befestigen Sie sie mit Stiften und Clips.

Wie reinige ich verstopfte Düsen?

Schalten Sie den Hochdruckreiniger aus und unterbrechen Sie die Wasserversorgung. Drücken Sie den Abzug, um den Druck abzulassen. Entfernen Sie die Düse mit einem Schlüssel, reinigen Sie sie mit der mitgelieferten Reinigungsnadel und spülen Sie sie dann mit einem Gartenschlauch gegen den Strom.

Was tun, wenn sich der Flächenreiniger nicht dreht?

Wenn sich die Sprühstange nicht dreht, kann dies an einem gelösten Sicherungsring liegen. Verwenden Sie das Gerät nicht und kontaktieren Sie den Kundendienst.

Auf welchen Oberflächen kann ich diesen Reiniger verwenden?

Er ist für harte, ebene Außenflächen wie Beton, Asphalt, gepflasterte Einfahrten und Poolterrassen konzipiert. Verwenden Sie ihn nicht auf weichen Oberflächen wie Holz.

Welche Wartung muss ich nach jeder Nutzung durchführen?

Reinigen Sie Schmutz unter dem Gehäuse und den Rollen. Überprüfen Sie, ob lose oder beschädigte Teile vorhanden sind. Lagern Sie das Gerät nach dem Entleeren des Schlauchs an einem trockenen Ort.

Kann ich diesen Reiniger mit jedem Hochdruckreiniger verwenden?

Er benötigt einen Hochdruckreiniger mit mindestens 2000 PSI für optimale Leistung. Stellen Sie sicher, dass der Abflussschlauch fest am Wasserauslass Ihres Reinigers angeschlossen ist.

Wie lagere ich das Gerät nach Gebrauch?

Schalten Sie den Hochdruckreiniger aus, unterbrechen Sie die Wasserversorgung, drücken Sie den Abzug, um den Druck abzulassen, trennen Sie den Schlauch und entleeren Sie ihn, wischen Sie das Gerät ab und lagern Sie es an einem trockenen Ort.

Was tun bei übermäßigen Vibrationen während des Gebrauchs?

Übermäßige Vibrationen können auf eine verstopfte Düse hinweisen. Reinigen oder ersetzen Sie die Düsen. Wenn das Problem weiterhin besteht, überprüfen Sie die Verbindungen und kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG QD-XDP03 Vevor

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich die klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

EINFÜHRUNG

Herzlichen Glückwunsch zum Kauf Ihres neuen

Rotationsoberflächenreinigers! Sie können sicher sein, dass dieser Reiniger mit Blick auf Qualität und Leistung konstruiert und entwickelt wurde. Jede Komponente wurde strengen Tests unterzogen, um eine hohe Akzeptanz zu gewährleisten.

Dieser Oberflächenreiniger ist für die Hochdruckreinigung verschiedener Außenflächen wie Beton, Asphalt, Gehwege aus Pflastersteinen, Pooldecks usw. konzipiert. Schließen Sie den rotierenden Oberflächenreiniger an Ihren Hochdruckreiniger an, betätigen Sie den Auslöser und gehen Sie hinterher, um schnell und effizient zu reinigen.

SPEZIFIKATIONEN

Max . Druck (PSI/BAR)	4000 / 276
Min . Druck (PSI/BAR)	15 00 / 1 04
Max . Fließen Rate (gal/min)	6

WICHTIGE SICHERHEITSINFORMATIONEN

WARNUNG

Lesen und verstehen Sie alle Anweisungen. Die Nichtbeachtung aller Anweisungen kann zu schweren Verletzungen führen oder Sachschäden verursachen.

• Die Warnungen, Vorsichtshinweise und Anweisungen in diesem Handbuch können nicht alle möglichen Bedingungen oder Situationen abdecken. Gehen Sie bei der Verwendung dieses Werkzeugs mit gesundem Menschenverstand und Vorsicht vor.

Achten Sie stets auf die Umgebung und stellen Sie sicher, dass das Werkzeug sicher und verantwortungsbewusst verwendet wird.

sicher und verantwortungsbewusst.

- Erlauben Sie Personen nicht, das Produkt zu bedienen oder zusammenzubauen, bevor sie dieses Handbuch gelesen und sich ein umfassendes Verständnis seiner Funktionsweise angeeignet haben.

- Verändern Sie dieses Produkt in keiner Weise. Unbefugte Veränderungen können die Funktion und/oder Sicherheit beeinträchtigen und die Lebensdauer des Produkts verkürzen. Es gibt spezielle Anwendungen, für die das Produkt entwickelt wurde.

- Verwenden Sie das richtige Werkzeug für die jeweilige Arbeit. Versuchen

Sie NICHT, kleine Geräte dazu zu zwingen, die Arbeit größerer Industriegeräte zu übernehmen. Es gibt bestimmte Anwendungen, für die diese Geräte entworfen wurden. Bei der vorgesehenen Kapazität erledigt es die Arbeit besser und sicherer. Verwenden Sie dieses Gerät NICHT für einen Zweck, für den es nicht vorgesehen ist.

ARBEITSBEREICH SICHERHEIT

- Überprüfen Sie den Arbeitsbereich vor jedem Gebrauch. Halten Sie den Arbeitsbereich sauber, trocken, aufgeräumt und gut beleuchtet. Unordentliche, nasse oder dunkle Arbeitsbereiche können zu Verletzungen führen. Wenn Sie das Produkt in engen Arbeitsbereichen verwenden, können Sie in gefährliche Nähe anderer Schneidwerkzeuge und rotierender Teile geraten.

- Verwenden Sie das Produkt nicht, wenn die Gefahr eines Brandes oder einer Explosion besteht, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Das Produkt kann Funken erzeugen, die die brennbaren Flüssigkeiten, Gase oder Stäube entzünden.

- Bringen Sie das Produkt nicht mit einer elektrischen Quelle in Berührung. Das Werkzeug ist nicht isoliert und Kontakt kann einen Stromschlag verursachen.

- Halten Sie Kinder und unbeteiligte Personen während der Arbeit mit dem Gerät vom Arbeitsbereich fern. Erlauben Sie Kindern nicht, mit dem Produkt zu hantieren.

- Achten Sie auf alle Stromleitungen, Stromkreise, Wasserleitungen und andere mechanische Gefahren in Ihrem Arbeitsbereich. Einige dieser Gefahren können vor Ihrem Blick verborgen sein und bei Kontakt zu Verletzungen und/oder Sachschäden führen.

PERSÖNLICHE SICHERHEIT

- Bleiben Sie aufmerksam, achten Sie auf Ihre Handlungen und gehen Sie beim Bedienen des Werkzeugs mit Vernunft vor. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Bedienen des Werkzeugs kann zu schweren Verletzungen führen.

- Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung,

baumelnde Gegenstände oder Schmuck. Halten Sie Ihr Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können in beweglichen Teilen eingeklemmt werden. Lüftungsöffnungen am Werkzeug verdecken oft bewegliche Teile und sollten vermieden werden.

- Tragen Sie bei Bedarf die entsprechende persönliche Schutzausrüstung. Verwenden Sie eine ANSI Z87.1-konforme Schutzbrille (mit Seitenschutz) oder, falls erforderlich, einen Gesichtsschutz. Verwenden Sie eine Staubmaske bei staubigen Arbeitsbedingungen. Verwenden Sie auch rutschfeste Sicherheitsschuhe, Schutzhelm, Handschuhe, Staubsammelsysteme und Gehörschutz, wenn nötig. Dies gilt für alle Personen im Arbeitsbereich.

- Überstrecken Sie sich nicht. Sorgen Sie stets für einen sicheren Stand und halten Sie das Gleichgewicht.

- Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter Drogeneinfluss stehen, Alkohol oder Medikamente.

- Entfernen Sie Schlüssel oder Schraubenschlüssel, bevor Sie das Werkzeug an eine Druckluft- oder Stromversorgung anschließen oder einschalten. Ein in einem rotierenden Werkzeugteil steckender Schraubenschlüssel oder Schlüssel kann zu Verletzungen führen.

- Sichern Sie das Werkstück nach Möglichkeit mit Klemmen oder einem Schraubstock statt mit der Hand. Diese Sicherheitsvorkehrung ermöglicht die ordnungsgemäße Bedienung des Werkzeugs mit beiden Händen.

REINIGER VERWENDUNG UND PFLEGE

- Wenden Sie keine Gewalt an. Werkzeuge arbeiten besser und sicherer, wenn sie bestimmungsgemäß verwendet werden. Planen Sie Ihre Arbeit und verwenden Sie das richtige Werkzeug für die jeweilige Aufgabe.

- Überprüfen Sie den Reiniger vor jedem Gebrauch und vor dem Anschluss an einen Hochdruckreiniger. Überprüfen Sie sorgfältig, ob der Reiniger ordnungsgemäß funktioniert und seine bestimmungsgemäße Funktion erfüllt. Ersetzen Sie beschädigte oder verschlissene Teile umgehend. Betreiben Sie den Reiniger niemals mit einem beschädigten Teil.

- Lagern Sie den Reiniger, wenn er nicht in Gebrauch ist, an einem trockenen, sicheren Ort außerhalb der Reichweite von Kindern. Überprüfen Sie den Reiniger vor der Lagerung und Wiederverwendung auf einwandfreien Zustand.

- Verwenden Sie nur Ersatzteile, die vom Händler empfohlen werden.

Teile, die für einen Reiniger geeignet sein mögen, können bei der Verwendung mit einem anderen Reiniger eine Verletzungsgefahr darstellen.

• Verwenden Sie niemals ein Teil mit einem niedrigeren Betriebsdruck als der Reiniger.
• Lassen Sie den Reiniger nicht unbeaufsichtigt, wenn er unter Druck steht.
• Drehen Sie den Reiniger nicht um, wenn er durch den Anschluss an einen laufenden Hochdruckreiniger unter Druck steht, um zu vermeiden, dass Wasser mit hohem Druck herausspritzt und dabei Verletzungen verursacht werden könnten.

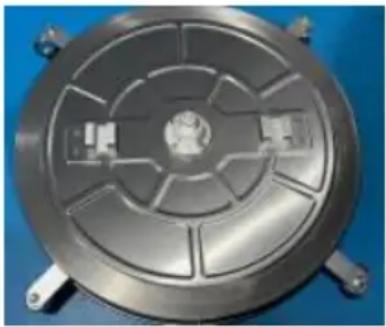

SPEZIFISCHE BETRIEBSWARNHINWEISE

• Überschreiten Sie NICHT die angegebene PSI-Kapazität.
• Halten Sie beim Betrieb der Maschine Körperteile von den Düsenköpfen und vom Rand fern.
• Heben Sie die Maschine während des Betriebs NICHT von der Oberfläche und richten Sie die Düsenköpfe NICHT auf Personen.
• Tragen Sie die richtige Sicherheitsausrüstung, einschließlich einer nach ANSI Z87.1 zugelassenen Schutzbrille.
• Nur auf harten, ebenen Oberflächen verwenden.
• An diesem Produkt dürfen keine Änderungen vorgenommen werden.
• Es dürfen nur vom Hersteller gelieferte Aufsätze und/oder Adapter verwendet werden.
• Nicht für die Verwendung durch oder in der Nähe von Kindern geeignet.

Tipp: „+“ steht für zusätzliche Ersatzteile.

Teileliste
Code	Name	Bild	MENGE.
1	Hochdruckreiniger-Oberflächenreiniger		1
2	Unterer Handlauf		1
3	Oberer Handlauf		1
4	Stift ( lang )		2
5	Stift ( kurz )		1
6	R-Stift		3
7	Hochdruckleitung		1
8	Druckpistole		1
9	Schrauben		2+2
10	Nuss		2+2
11	Inbusschlüssel		1
12	Teflonband		1
13	O-Ringe (groß)		2
14	O-Ringe ( klein )		2
15	Ersatzdüsen		2
16	Durchgangslochnadel		1
17	Schraubenschlüssel 19		1
18	Schraubenschlüssel 24		1
19	Schnelladapter-Kit ( M22-14 )		1
20	Schnelladapter-Kit ( M22-15 )		1
Tipp: „+“ steht für zusätzliche Ersatzteile.

VORBEREITUNG & BEDIENUNG

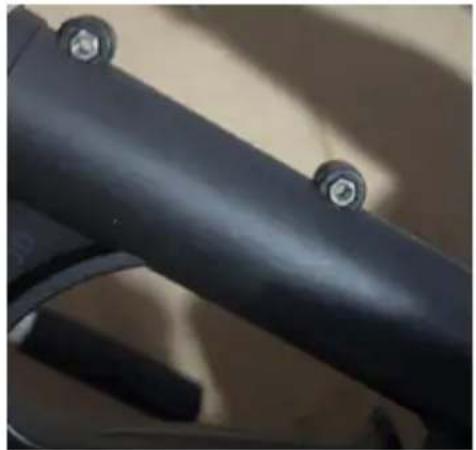

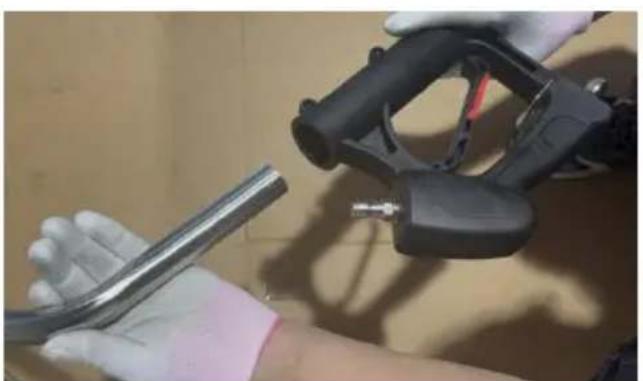

Montage Hochdruckpistole

Schritt 1: Führen Sie die Hochdruckpistole in das obere Handlaufrohr ein.

Schritt 2: Muttern und Schrauben einsetzen und festziehen.

EINHEIT MONTAGE (Siehe Figur 1.)

1. Richten Sie die Löcher am unteren Teil des Griffs mit den Löchern der Abdeckung aus. Führen Sie die langen Stifte durch die Löcher in Griff und Abdeckung und befestigen Sie sie an den Clips.
2. Befestigen Sie den oberen Griff, indem Sie den oberen und unteren Teil ausrichten.

Stecken Sie den kurzen Stift durch das ausgerichtete Loch und befestigen Sie ihn am Clip.

Befestigen Sie ihn am Clip.

1. Schließen Sie den Schlauch an den Auslösegriff und das Drehgelenk der Gerätebasis an. Tipp: Im Lieferumfang ist ein

1/4-Zoll-Schnellanschluss-Set für einen schnelleren Anschluss enthalten.

AUFSTELLEN

1. Suchen Sie den Hochdruck-Ablassschlauch an Ihrem Hochdruckreiniger und stellen Sie sicher, dass er sicher mit dem Wasserauslass des Hochdruckreinigers verbunden ist.

Schließen Sie das andere Ende des Hochdruck-Auslassschlauchs sicher an die Pistole des Rotationsoberflächenreinigers an.

1. Schließen Sie das eine Ende des Wasserversorgungsschlauchs an Ihren Hochdruckreiniger und das andere Ende an eine unter Druck stehende Wasserversorgung an.

VORBEREITUNG & BEDIENUNG

OBERFLÄCHENVORBEREITUNG

1. Entfernen Sie alle losen Rückstände aus dem zu reinigenden Bereich.
2. Versuchen Sie niemals, die Oberfläche mit Gegenständen zu reinigen, die aus der zu reinigenden Oberfläche herausragen. Das Auftreffen auf ein erhöhtes Hindernis während des Betriebs beschädigt die Maschine. Wenn es dennoch zu einem Kontakt kommt und beim Betrieb der Maschine Vibrationen auftreten, beenden Sie die Reinigung und überprüfen Sie die Sprühleiste.

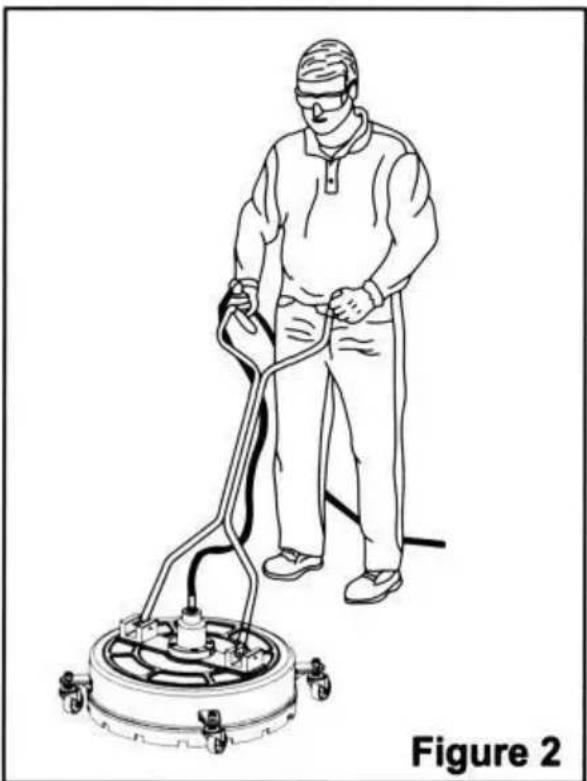

START-UP

1. Verriegeln Sie die Abzugspistole auf dem Drehflächenreiniger in der Position „OFF“ (bewegen Sie den Hebel am Pistolengriff im 90°-Winkel, sodass er gegen den Griff des Handgriffs aufliegt).
2. Stellen Sie sicher, dass alle Verbindungen sicher sind.
3. Entriegeln Sie die Abzugspistole und drücken Sie die Auslösen beim Starten des Hochdruckreinigers.
4. Wasser beginnt aus den Düsen des Oberflächenreinigers zu fließen. Stellen Sie sicher, dass die Düsen nicht verstopft und das Sprühmuster nicht unregelmäßig ist.

Schalten Sie den Hochdruckreiniger und die Wasserzufuhr aus und wechseln Sie die Düsen, bevor Sie fortfahren, wenn Probleme auftreten.

1. Gehen Sie langsam hinter dem Gerät her und reinigen Sie dabei. Wenn Streifen entstehen, verlangsamen Sie das Tempo. Lassen Sie die Maschine nicht stationär auf weichen Oberflächen wie Holz stehen.

1. Schalten Sie den Hochdruckreiniger aus.
2. Drehen Sie die Wasserzufuhr ab.
3. Drücken Sie die Abzugspistole, um den Wasserdruck abzulassen.
4. Den Wasserschlauch abtrennen, entleeren und das Gerät abwischen. Das Gerät an einem trockenen Ort lagern.

NACH JEDEM GEBRAUCH

Führen Sie nach jedem Gebrauch die folgenden Kontrollen durch, um den Reiniger zu reinigen und für den nächsten Gebrauch vorzubereiten.

- Reinigen Sie den Bereich unter dem Gehäuse und den Rollen von Schmutz und Fremdkörpern. Bei Bedarf den Oberflächenreiniger mit einem Tuch oder Schwamm abwaschen und mit Leitungswasser abspülen. - Auf lose Teile und eventuelle Beschädigungen prüfen.

DÜSENREINIGUNG

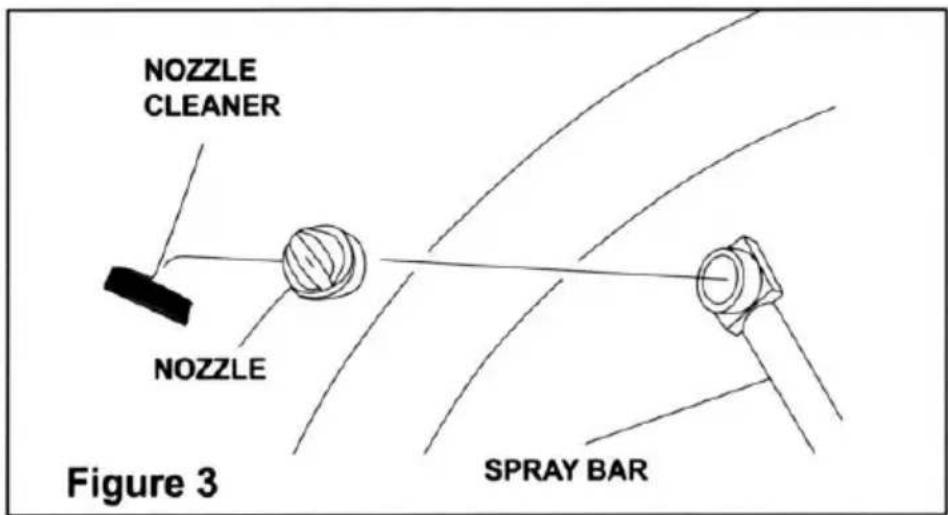

Siehe Abbildung 3.

Ein zu hoher Pumpendruck (ein pulsierendes Gefühl beim Drücken des Abzugs) ODER eine unzureichende Reinigungsleistung können die Folge

einer verstopften oder verschmutzten Düse sein.

1. Schalten Sie den Hochdruckreiniger aus und unterbrechen Sie die Wasserzufuhr. Ziehen Sie den Auslöser, um den Wasserdruck abzulassen und den Oberflächenreiniger vom Hochdruckschlauch zu trennen.
2. Entfernen Sie die Düse mit einem Schraubenschlüssel von der Sprühstange. Reinigen Sie die Düsen mit einem Düsenreiniger (im Lieferumfang enthalten).
3. Spülen Sie mit einem Gartenschlauch Schmutz aus der Düse, indem Sie ihn rückwärts spülen (das Wasser rückwärts oder von außen nach innen durch die Düse laufen lassen).
4. Schließen Sie die Düse wieder an die Sprühstange an und ziehen Sie sie fest an.

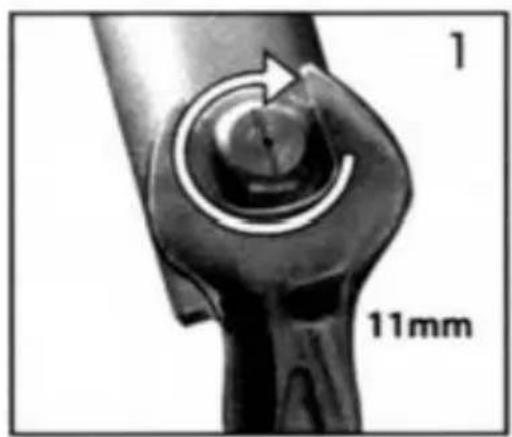

DÜSENAUSTAUSCH

1. Entfernen Sie die Düse mit einem geeigneten Schraubenschlüssel von der Sprühstange.
2. Spülen Sie die Befestigungslöcher mit Süßwasser, um Verunreinigungen zu entfernen.
3. Decken Sie das Gewinde der neuen Düse mit dem beiliegenden Teflonband ab.
4. Richten Sie die Düsenöffnung aus und bringen Sie die Düsen wie an der Sprühleiste an. Ziehen Sie sie fest an.

Notiz: Wenn sich die Düse nur schwer entfernen lässt, erwärmen Sie

sie vor dem Entfernen bitte mit einem Heißluftföhn.

NEIN.	Name	Menge	NEIN.	Name	Menge
1	Wellengehäuse	1	9	Sicherungsring für Welle D15	1
2	O-Ring 40,94*2,62	1	10	Distanzring	1
3	Druckfeder	1	11	Rillenkugellager S6302RS	2
4	O-Ring 5,28*1,78	2	12	Waschmaschine	1
5	Flanschantriebsnabe	1	13	Welle	1
6	Wellenendkappe	1	14	Waschmaschine	1
7	O-Ring 14,2 x 2,4	1	15	Sicherungsring für Bohrung	1
8	Buchse	1

FEHLERBEHEBUNG
PROBLEM	WAHRSCHEINLICH URSACHE	KORREKTUR AKTION
Fehlende Teile	Beschädigt Paket	Wenden Sie sich für Hilfe unseren Kundendienst .
Unzureichend Reinigung Leistung	Nicht genug PSI von Hochdruckreiniger	Stellen Sie sicher, dass d Gerät mindestens Hochdruckreiniger 2.000 PSI
	Düse verstopft oder abgenutzt	Reinigen oder ersetzen Sie die Düsen .
Sprühbalken dreht sich nicht	Defekt, Sprengring gelös	Nicht verwenden!Wenden Sie sich für Hilfe unseren Kundendienst .
	Instabil Verbindung , die Sprühstange ist abgefallen
	Dichtungsfehler, Wasser Drehen mit Schwenkfunktion
ÜbermäßigVibrationOberflächenreiniger	Düse verstopft	Reinigen oder ersetzen Sie die Düsen .
Streifenförmiges Reinigungsmuster	Düse verstopft	Reinigen oder ersetzen Sie die Düsen .
	Zu schnelle Reinigung	Langsam runter Tempo .
