Tipo di prodotto	Pulitore rotativo ad alta pressione per superfici
Marca	Vevor
Modello	QD-XDP03
Pressione massima	4000 PSI / 276 BAR
Pressione minima	1500 PSI / 104 BAR
Portata massima	6 galloni/min
Alimentazione	Collegato al pulitore ad alta pressione
Uso consigliato	Calcestruzzo, asfalto, vialetti in pietra, terrazze per piscine
Accessori inclusi	Pistola a pressione, tubo ad alta pressione, mancorrente inferiore e superiore, perni, viti, dadi, chiave esagonale, nastro in Teflon, guarnizioni O-ring, ugelli di ricambio, ago passante, chiavi da 19 e 24, kit adattatore rapido M22-14 e M22-15
Materiale	Acciaio, plastica, gomma
Sicurezza	Obbligo di DPI (occhiali ANSI Z87.1, guanti, scarpe antiscivolo). Non utilizzare in presenza di bambini. Non modificare il prodotto.
Manutenzione	Pulire gli ugelli dopo ogni utilizzo. Controllare le parti allentate o danneggiate.
Conservazione	Dopo l'uso, svuotare il tubo, asciugare l'apparecchio e riporlo in un luogo asciutto.
Garanzia	Contatta il servizio clienti per parti mancanti o difettose
Paese d'origine	Cina
Numero di pagine del manuale	151

Domande frequenti - QD-XDP03 Vevor

Qual è la pressione massima di funzionamento?

La pressione massima è di 4000 PSI (276 BAR). Non superare questa capacità nominale.

Quali accessori sono forniti con il pulitore per superfici?

Il kit comprende una pistola a pressione, un tubo ad alta pressione, mancorrenti, perni, viti e dadi, una chiave esagonale, nastro in Teflon, guarnizioni O-ring, ugelli di ricambio, un ago passante, chiavi da 19 e 24, e due kit adattatore rapido M22-14 e M22-15.

Come montare la pistola sul mancorrente?

Inserire la pistola ad alta pressione nel tubo superiore del mancorrente, quindi inserire i dadi e le viti e serrare. Allineare i fori delle impugnature e fissare con perni e clip.

Come pulire gli ugelli ostruiti?

Spegnere il pulitore ad alta pressione e chiudere l'alimentazione idrica. Premere il grilletto per rilasciare la pressione. Rimuovere l'ugello con una chiave, pulirlo con l'ago passante fornito, quindi risciacquare a controcorrente con un tubo da giardino.

Cosa fare se il pulitore per superfici non gira?

Se la barra di spruzzatura non gira, potrebbe essere dovuto a un anello elastico dislocato. Non utilizzare l'apparecchio e contattare il servizio clienti per assistenza.

Su quali superfici posso utilizzare questo pulitore?

È progettato per superfici esterne dure e piane come calcestruzzo, asfalto, vialetti in pietra e terrazze per piscine. Non utilizzare su superfici morbide come il legno.

Quale manutenzione devo eseguire dopo ogni utilizzo?

Pulire lo sporco sotto l'alloggiamento e i rulli. Verificare che non ci siano parti allentate o danneggiate. Riporre l'apparecchio in un luogo asciutto dopo aver svuotato il tubo.

Posso utilizzare questo pulitore con qualsiasi pulitore ad alta pressione?

Richiede un pulitore ad alta pressione di almeno 2000 PSI per un funzionamento ottimale. Assicurarsi che il tubo di scarico sia ben collegato all'uscita dell'acqua del vostro pulitore.

Come conservare l'apparecchio dopo l'uso?

Spegnere il pulitore ad alta pressione, chiudere l'alimentazione idrica, premere il grilletto per rilasciare la pressione, scollegare e svuotare il tubo, quindi asciugare l'apparecchio e riporlo in un luogo asciutto.

Cosa fare in caso di vibrazioni eccessive durante l'uso?

Vibrazioni eccessive possono indicare un ugello ostruito. Pulire o sostituire gli ugelli. Se il problema persiste, controllare i collegamenti e contattare il servizio clienti.

MANUALE UTENTE QD-XDP03 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarci in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

INTRODUZIONE

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfici. Puoi essere certo che questo pulitore è stato progettato e costruito pensando alla qualità e alle prestazioni. Ogni componente è stato rigorosamente testato per garantirne un elevato livello di accettazione. Questa idropulitrice è progettata per la pulizia ad alta pressione di varie superfici esterne.

Superfici esterne, come cemento, asfalto, marciapiedi in pietra, ponti, piscine, ecc. Collega la idropulitrice rotante alla tua idropulitrice, premi il grilletto e cammina dietro di essa per una pulizia rapida ed efficiente!

SPECIFICHE

massima (PSI/BAR)	4000 / 276
minima (PSI/BAR)	15 00 / 1 04
Massimo . Fluire Portata (gal/min)	6

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

AVVERTENZA

Leggere e comprendere tutte le istruzioni. La mancata osservanza delle istruzioni può causare gravi lesioni o danni alla proprietà.

Le avvertenze, le precauzioni e le istruzioni contenute nel presente manuale non possono coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi. Si raccomanda di usare buon senso e cautela quando si utilizza questo strumento.

Essere sempre consapevoli dell'ambiente e assicurarsi che lo strumento venga utilizzato

in modo sicuro e responsabile.

Non consentire a nessuno di utilizzare o montare il prodotto prima di aver letto il presente manuale e di averne compreso appieno il funzionamento. Non modificare questo prodotto in alcun modo. Modifiche non autorizzate possono comprometterne il funzionamento e/o la sicurezza e potrebbero influire sulla durata del prodotto. Esistono applicazioni specifiche per cui è stato progettato il prodotto.

Utilizzare lo strumento giusto per il lavoro. NON tentare di forzare attrezzature a svolgere il lavoro di attrezzature industriali più grandi. Ci sono alcune applicazioni per le quali questa attrezzatura è stata progettata. Svolgerà il suo compito in modo migliore e più sicuro se

utilizzato secondo le modalità per cui è stato concepito. NON utilizzare questa apparecchiatura per scopi diversi da quelli per cui è stata concepita.

LAVORO ZONA SICUREZZA

- Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area di lavoro pulita, asciutta, ordinata e ben illuminata. Aree di lavoro disordinate o buie possono causare lesioni. L'utilizzo del prodotto in aree di lavoro ristrette può comportare una pericolosa vicinanza ad altri utensili da taglio e parti rotanti.

- Non utilizzare il prodotto in luoghi in cui vi è il rischio di incendio o esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il prodotto può creare scintille, che potrebbero incendiare liquidi, gas o polveri infiammabili.

- Non permettere che il prodotto entri in contatto con una fonte elettrica. L'utensile non è isolato e il contatto può causare scosse elettriche.

- Tenere i bambini e gli astanti lontani dall'area di lavoro durante l'uso dell'utensile. Non permettere ai bambini di maneggiare il prodotto.

- Prestare attenzione a tutte le linee elettriche, ai circuiti elettrici, alle condutture dell'acqua e ad altri pericoli meccanici presenti nella tua area di lavoro. Alcuni di questi pericoli potrebbero essere nascosti alla tua vista; se toccati, potrebbero causare lesioni personali e/o danni alla proprietà.

SICUREZZA PERSONALE

- Siate vigili, fate attenzione alle vostre azioni e usate il buon senso quando utilizzate l'utensile. Non utilizzate l'utensile se siete stanchi o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l'utilizzo dell'utensile può causare gravi lesioni personali.

- Vestitevi in modo appropriato. Non indossate abiti larghi, oggetti pendenti o gioielli. Tenete i capelli, indumenti e guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono essere intrappolati nelle parti in movimento. Le prese d'aria presenti sull'utensile spesso coprono le parti in movimento e devono essere evitate.

- Quando necessario, indossare i dispositivi di protezione individuale adeguati. Utilizzare occhiali di sicurezza conformi allo standard ANSI

Z87.1 (non occhiali di sicurezza) con protezioni laterali o, se necessario, una visiera. Utilizzare una maschera antipolvere in condizioni di lavoro polverose. Utilizzare anche scarpe antinfortunistiche antiscivolo, casco, guanti, sistemi di raccolta della polvere e protezione dell'udito quando appropriato. Questo vale per tutte le persone nell'area di lavoro.

• Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati.
• Non utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.
• Rimuovere chiavi o chiavi inglesi prima di collegare l'utensile all'alimentazione pneumatica, all'alimentazione elettrica o di accenderlo. Una chiave inglese o una chiave inglese sinistra attaccata a una parte rotante dell'utensile può causare lesioni personali.
• Quando possibile, fissare il pezzo con morsetti o una morsa anziché con le mani. Questa precauzione di sicurezza consente di utilizzare correttamente l'utensile con entrambe le mani.

USO E CURA DEL DETERGENTE

• Non forzare l'uso dell'aspirapolvere. Gli utensili svolgono un lavoro migliore e più sicuro se utilizzati nel modo per cui sono stati progettati. Pianifica il tuo lavoro e utilizza l'utensile più adatto.
• Controllare eventuali parti danneggiate prima di ogni utilizzo e prima di collegare l'aspirapolvere a una presa elettrica. Controllare attentamente che l'idropulitrice funzioni correttamente ed esegua la funzione prevista. Sostituire immediatamente le parti danneggiate o usurate. Non utilizzare mai l'aspirapolvere con una parte danneggiata.
• Conservare l'aspirapolvere quando non è in uso. Conservarlo in un luogo asciutto e sicuro, fuori dalla portata dei bambini. Ispezionare l'aspirapolvere per verificarne il corretto funzionamento prima di riporlo o riutilizzarlo.
• Utilizzare solo i pezzi di ricambio consigliati dal distributore.

Parti che potrebbero essere adatte a un detergente possono comportare il rischio di lesioni se utilizzate con un altro detergente.

• Non utilizzare mai un componente con una pressione di esercizio inferiore a quella del pulitore.
• Non lasciare l'apparecchio incustodito quando è sotto pressione. Non capovolgere l'idropulitrice quando è sotto pressione a causa del

collegamento a un'idropulitrice in funzione, per evitare spruzzi d'acqua ad alta pressione che potrebbero causare lesioni personali.

SPECIFICHE OPERATIVE E AVVERTENZE

• NON superare la capacità PSI nominale. - Tenere le parti del corpo lontane dalle teste degli ugelli e dalla pistola durante l'uso della macchina. • NON sollevare la macchina dalla superficie né puntare le testine degli ugelli verso le persone durante il funzionamento. - Indossare l'attrezzatura di sicurezza adeguata, compresi occhiali di sicurezza omologati ANSI Z87.1. - Utilizzare solo su superfici dure e piane. • Non saranno apportate modifiche a questo prodotto. - Devono essere utilizzati solo gli accessori e/o gli adattatori forniti dal produttore. • Non utilizzare nei pressi di bambini.

Elenco delle parti
Codice	Nome	Immagine	QUANTITÀ

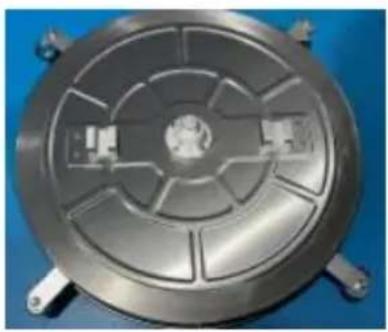

1	Pulitore di superfic con idropulitrice		1
2	Corrimano inferiore		1
3	Corrimano superiore		1
4	Spillo ( lungo )		2
5	Spillo ( corto )		1
6	Perno R		3
7	Tubo ad alta pressione		1
8	Pistola a pressione		1
9	Vite		2+2
10	Noce		2+2
11	Chiave esagonale		1
12	Nastro in teflon		1
13	O-ring (grandi )		2
14	O-ring ( piccoli )		2
15	Ugelli di ricambio		2
16	Ago passante		1
17	Chiave inglese 19		1
18	Chiave inglese 24		1

1. Allineare i fori sulla parte inferiore della maniglia con i fori sul gruppo coperchio. Inserire i perni lunghi attraverso i fori della maniglia e del coperchio e fissarli alle clip.
2. Fissare la maniglia superiore allineando la maniglia superiore e quella inferiore.

foro. Spingere il perno corto attraverso il foro allineato e fissarlo alla clip.

1. Collegare il tubo all'impugnatura del grilletto e al raccordo girevole situato sulla base dell'unità. Suggerimento: la confezione include un set di attacchi rapidi da 1/4" per un collegamento più rapido.

IMPOSTAZIONE

1. Individuare il tubo di scarico ad alta pressione dell'idropulitrice e assicurarsi che sia collegato saldamente all'uscita dell'acqua dell'idropulitrice.

Collegare rapidamente l'altra estremità del tubo di scarico ad alta pressione alla pistola del pulitore rotante per superfici.

1. Collegare il tubo di alimentazione dell'acqua, un'estremità all'idropulitrice e l'altra estremità a una fonte di acqua pressurizzata.

PREPARAZIONE DELLA SUPERFICIE

1. Rimuovere eventuali detriti dall'area da pulire.
2. Non tentare mai di pulire la superficie con oggetti che sporgono dalla superficie stessa. L'urto contro un ostacolo sollevato durante il funzionamento danneggerà la macchina. Se si verifica un contatto e si verificano vibrazioni durante il funzionamento della macchina, INTERROMPERE la pulizia e controllare la barra di spruzzatura.

AVVIO

1. Bloccare la pistola a grilletto sulla superficie rotante del pulitore in posizione "OFF" (spostare la leva sull'impugnatura della pistola ad un angolo in modo che poggi contro l'impugnatura della maniglia).
2. Assicurarsi che tutti i collegamenti siano sicuri.
3. Sbloccare il grilletto della pistola e premere il grilletto durante l'avvio

dell'idropulitrice.

1. L'acqua inizierà a scorrere dagli ugelli del detergente per superfici. Assicurarsi che gli ugelli non siano intasati e che il getto d'acqua non sia irregolare.

Accendere l'idropulitrice e l'alimentazione idrica. Spegnere e sostituire gli ugelli prima di procedere se si verificano problemi.

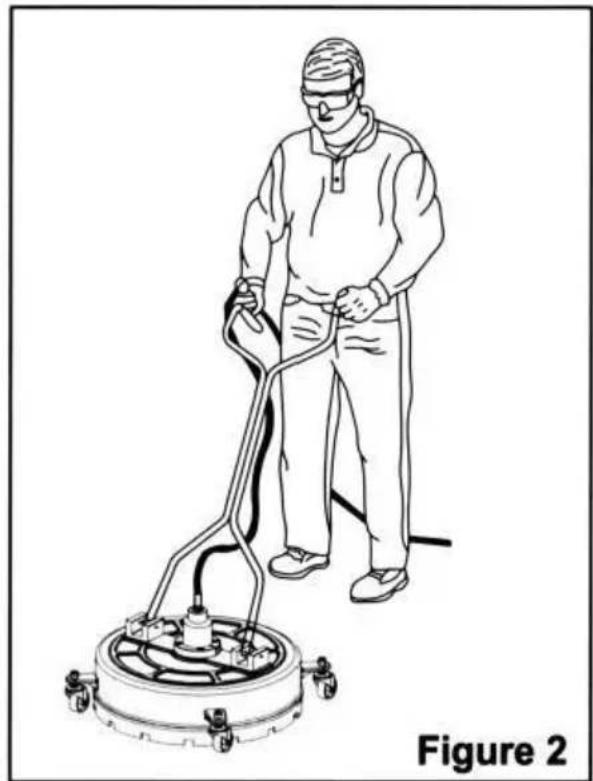

1. Camminare lentamente dietro l'unità, pulendo man mano che si procede. Se si formano delle strisce, rallentare il passo. Non lasciare che la macchina rimanga stazionaria su superfici morbide come il legno.

1. Spegnere l'idropulitrice.
2. Chiudere l'erogazione dell'acqua.
3. Premere il grilletto della pistola per scaricare la pressione dell'acqua.
4. Scollegare e svuotare il tubo dell'acqua e pulire l'unità. Conservare l'unità in un luogo asciutto.

DOPO OGNI UTILIZZO

Eseguire le seguenti ispezioni dopo ogni utilizzo per pulire il pulitore e prepararlo per l'uso successivo.

- Pulisci eventuali residui di sporco o corpi estranei da sotto l'alloggiamento e le ruote. Se necessario, utilizzare un panno o una spugna con detergente per superfici e risciacquare con acqua del rubinetto.

- Controllare che non vi siano parti allentate o danni.

PULIZIA DEGLI UGELLI

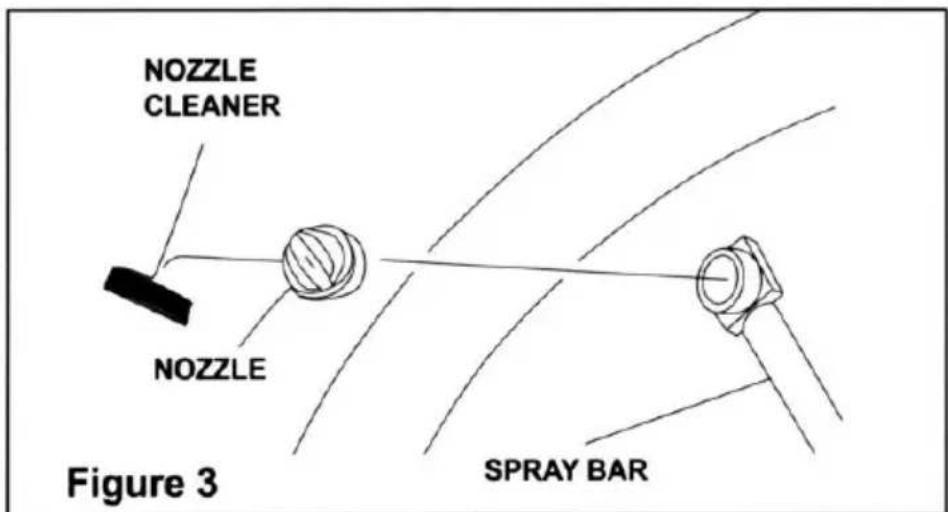

Vedere Figura 3.

Una pressione eccessiva della pompa (una sensazione pulsante avvertita quando si preme il grilletto) o una potenza di pulizia inadeguata possono essere il risultato di un ugello intasato o sporco.

1. Spegnere l'idropulitrice e chiudere l'alimentazione idrica. Premere il grilletto per rilasciare la pressione dell'acqua e scollegare il pulitore di superficie dal tubo ad alta pressione.
2. Utilizzando una chiave inglese, rimuovere l'ugello dalla barra di spruzzatura. Utilizzare un detergente per ugelli (in dotazione) per pulire gli ugelli.
3. Utilizzando un tubo da giardino, eliminare i detriti dall'ugello mediante lavaggio inverso (facendo scorrere l'acqua attraverso l'ugello all'indietro, ovvero dall'esterno verso l'interno).
4. Ricollegare l'ugello alla barra di spruzzatura e serrarlo saldamente.

SOSTITUZIONE DELL'UGELLO

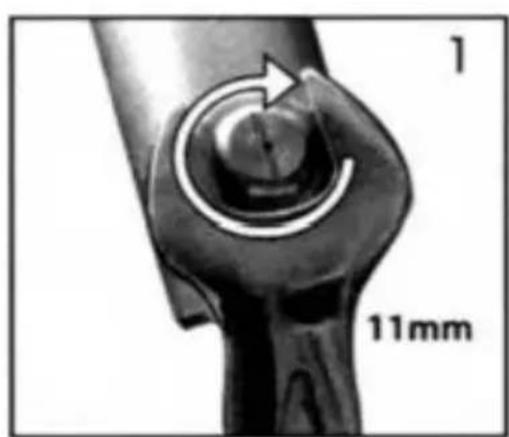

1. Rimuovere l'ugello dalla barra di spruzzatura con una chiave appropriata.
2. Sciacquare i fori di montaggio con acqua dolce per pulire le impurità.
3. Coprire la filettatura dei nuovi ugelli con il nastro in teflon in dotazione.
4. Allineare l'apertura dell'ugello, reinstallare gli ugelli sulla barra di spruzzatura. Serrare saldamente.

Nota: Se l'ugello è difficile da rimuovere, riscaldarlo con un soffiatore prima di rimuoverlo.

NO.	Nome	Quantità	NO.	Nome	Quantità
1	Alloggiamento dell'albero	1	9	Anello elastico per albero D15	1
2	O-ring 40,94*2,62	1	10	Collare distanziatore	1
3	Molla di compressione	1	11	Cuscinetto a sfere gola profonda S6302RS	2
4	O-ring 5,28*1,78	2	12	Rondella	1
5	Mozzo di trasmissione flangiato	1	13	Lancia	1
6	Tappo terminale dell'albero	1	14	Rondella	1
7	O-ring14,2*2,4	1	15	Anello elastico perforo	1
8	Boccola	1

RISOLUZIONE DEI PROBLEMI
PROBLEMA	PROBABILE CAUSA	CORRETTIVO AZIONE
Parti mancanti	Danneggiato pacchetto	Contatta il nostro Servizio Clienti per ricevere assistenza .
Inadeguato pulizia energia	Non abbastanza PSI da idropulitrice	Assicurarsi che l'unità produ un minimo idropulitrice 2.00 PSI .
	Ugello ostruito o usurat	Pulire o sostituire gli ugell
La barra di spruzzatura non ruota	Difettoso, anello elastico dislocato	Non usare! Contatta il nostro Servizio Clienti per ricevere assistenza .
	Instabile connessione , la barra di spruzzatura caduta
	Malfunzionamento della guarnizione, acqua tiro ogirevole
Eccessivo vibrazione di detergente per superfici	Ugello intasato	Pulire o sostituire gli ugell
Modello di pulizia	Ugello intasato	Pulire o sostituire gli ugell
striato	Pulizia troppo veloce	Lento giù ritmo .
