PHS25101-50 - Quincaillerie Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Charnière d'armoire
Marque	Vevor
Modèle	PHS25101-50
Diamètre de la tasse	35 mm
Profondeur de la tasse	10,6 mm
Ouverture	100°
Finition	Nickelé
Type de montage	Clip-on
Réglage	4 voies (2D) : gauche/droite ±2 mm, avant/arrière ±1 mm, haut/bas ±3 mm
Recouvrement (K)	5 (superposition complète)
Charge dynamique max.	16,5 lb / 7,5 kg
Amortissement	Hydraulique (fermeture douce)
Matériau	Acier nickelé
Nombre de pièces dans le lot	50 charnières + vis
Vis fournies	8 vis 4x16 mm (par charnière)
Utilisation	Portes d'armoire à superposition
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - PHS25101-50 Vevor

Comment régler la charnière PHS25101-50 ?

La charnière dispose de réglages à 4 voies : pour le déport latéral (gauche/droite), utilisez la vis de réglage avec une plage de ±2 mm ; pour l'avant/arrière, réglez la vis correspondante avec ±1 mm ; pour le haut/bas, la vis de réglage permet ±3 mm. Consultez le schéma de réglage dans la notice.

Quelle est la capacité de charge de cette charnière ?

La charge dynamique maximale est de 16,5 lb (7,5 kg). Veillez à ne pas dépasser cette limite pour garantir un fonctionnement optimal et la durabilité.

Cette charnière convient-elle pour une porte d'armoire à superposition ?

Oui, le modèle PHS25101-50 est conçu pour une superposition complète (valeur K=5). Il est idéal pour les portes d'armoire qui recouvrent entièrement le côté du caisson.

Quel type de montage utilise cette charnière ?

Le montage est de type clip-on : la charnière se fixe sur la plaque de montage par un simple encliquetage. Aucun outil n'est nécessaire pour l'installation ou le retrait.

Quelles sont les dimensions exactes de la tasse ?

La tasse a un diamètre de 35 mm et une profondeur de 10,6 mm. Ces dimensions sont standard pour les charnières d'armoire.

Comment entretenir les charnières ?

Nettoyez régulièrement avec un chiffon doux et sec. Évitez les produits abrasifs. Vérifiez périodiquement le serrage des vis et lubrifiez les parties mobiles avec un léger lubrifiant si nécessaire.

Les charnières sont-elles livrées avec les vis de montage ?

Oui, chaque charnière est livrée avec 8 vis 4x16 mm pour la fixation sur la porte. Des vis optionnelles pour la fixation sur le caisson peuvent être nécessaires selon votre installation.

Quel est l'angle d'ouverture de la charnière ?

L'angle d'ouverture est de 100°, ce qui permet une ouverture standard pour les portes d'armoire.

Comment contacter le support technique Vevor ?

Vous pouvez accéder à l'assistance technique et au certificat de garantie électronique via le site www.vevor.com/support.

La charnière est-elle compatible avec les portes en verre ?

Ce modèle est principalement conçu pour les portes en bois ou mélaminé. Pour des portes en verre, il est recommandé d'utiliser des charnières spécifiques avec pattes de fixation appropriées.

MODE D'EMPLOI PHS25101-50 Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

Charnières d'armoire

MODÈLE : PHS25101-40 / PHS23701-40 / PHS25101-50

/ PHS23701-50 / PHS25001-60 / PHS23601-60 / PHS25201-20

/ PHS25201-30 / PHS24501-40 / PHS24501-50 / PHS25201-60

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

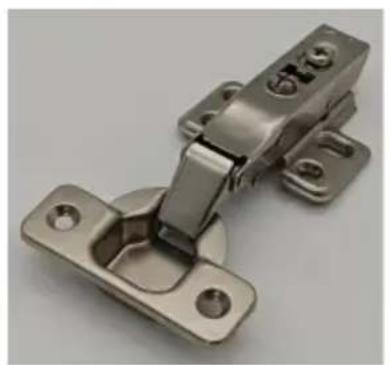

Charnières d'armoire

MODÈLE : PHS25101-40 / PHS23701-40 / PHS25101-50

/ PHS23701-50 / PHS25001-60 / PHS23601-60 / PHS25201-20

/ PHS25201-30 / PHS24501-40 / PHS24501-50 / PHS25201-60

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

LISTE DES PARAMÈTRES

CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES Φ35

Modèle	PHS23601
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
(K)	5
Recouvrir	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23601-60
1		CHARNIÈRES	60
2		4*16VIS	12*30=360

Φ35 FIXE SUR UN SENS, BRAS COURTS, TAMPON HYDRAULIQUE

CHARNIÈRES

Modèle	PHS25001
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	Superposition complète
(K)	5
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Code	Image		Nom	PHS25001-60
1			CHARNIÈRES	60
2			4*16VIS	8*30=240
3			NOIX(Facultatif)	4*30=120
4			VIS(Facultatif)	4*30=120

CHARNIÈRES HYDRAULIQUES TAMPONNANTES Φ35 CLIP ON UNIQUE (3D) RÉGLABLES À SIX VOIES

Modèle	PHS23701
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23701-50	PHS23701-40
1		CHARNIÈRES	50	40
2		4*16VIS 10*25=250 S	10*20=200

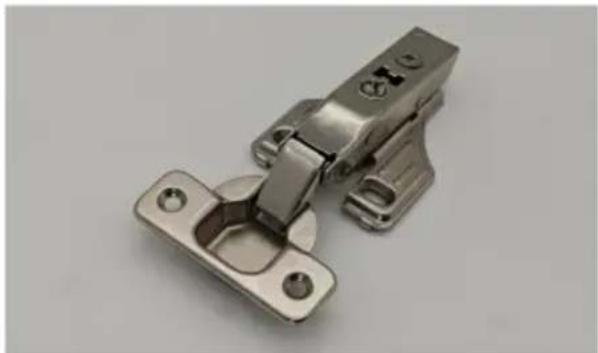

CHARNIÈRES HYDRAULIQUES TAMPONNANTES Φ35 CLIP SUR UNE VOIE (2D) RÉGLABLES À QUATRE VOIES

Modèle	PHS25101
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS25101-50	PHS25101-40
1		CHARNIÈRES	50	40
2		4*16VIS 8*25=200S		8*20=160

CHARNIÈRES DE CADRE À FERMETURE DOUCE Φ35 (3D) RÉGLABLES À SIX VOIES

Modèle	PHS25201
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Image de code		Nom	PHS25201-60	PHS25201-30	PHS25201-20
1		CHARNIÈRES	60	40	20
2		4*16VIS	6*30=180 6*	15=90	6*10=60
3		4*20VIS	2*30=60	2*15=30	2*10=20
3		NOIX(Facultatif)	4*30=120 4*	15=60	4*10=40
4		VIS(Facultatif)	4*30=120 4*	15=60	4*10=40

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35 (2D)

CHARNIÈRES

Modèle	PHS24501
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7 / 3,5

Liste des pièces
Code	Image	Nom PHS24501-50 PHS24501-40
1		CHARNIÈRES	50	40
2		4*16VIS	4*25=150	4*20=120
3		4*20VIS	2*25=50	2*20=40
4		NOIX(Facultatif)	4*25=100	4*20=80

5 4*25=100

VIS(Facultatif)

4*20=80

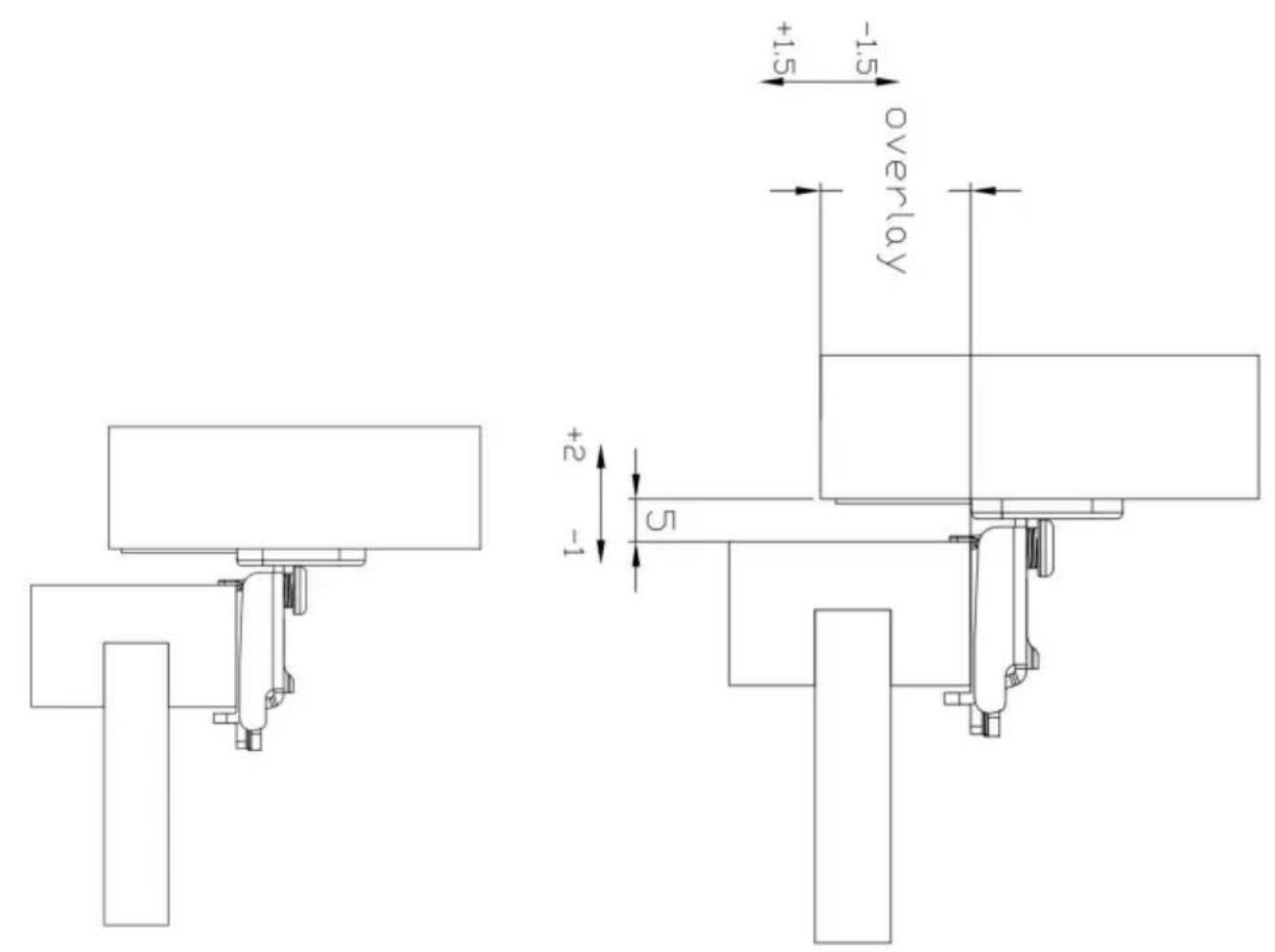

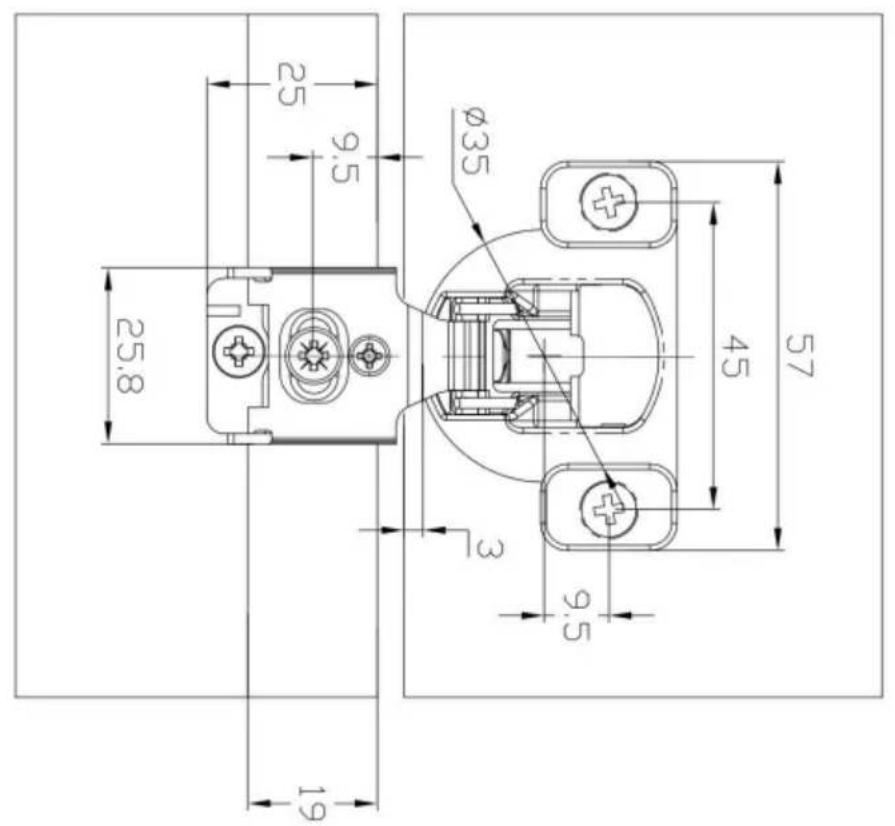

OPÉRATION

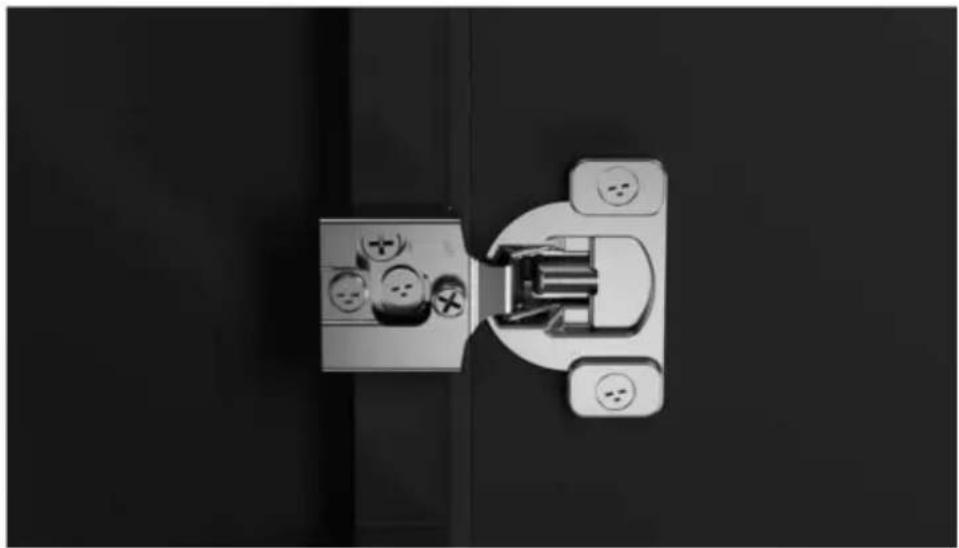

CHARNIÈRES DE CADRE À FERMETURE DOUCE Φ35 (3D) RÉGLABLES À SIX VOIES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm de

superposition E (haut/bas)

Réglage : ±1,5 mm

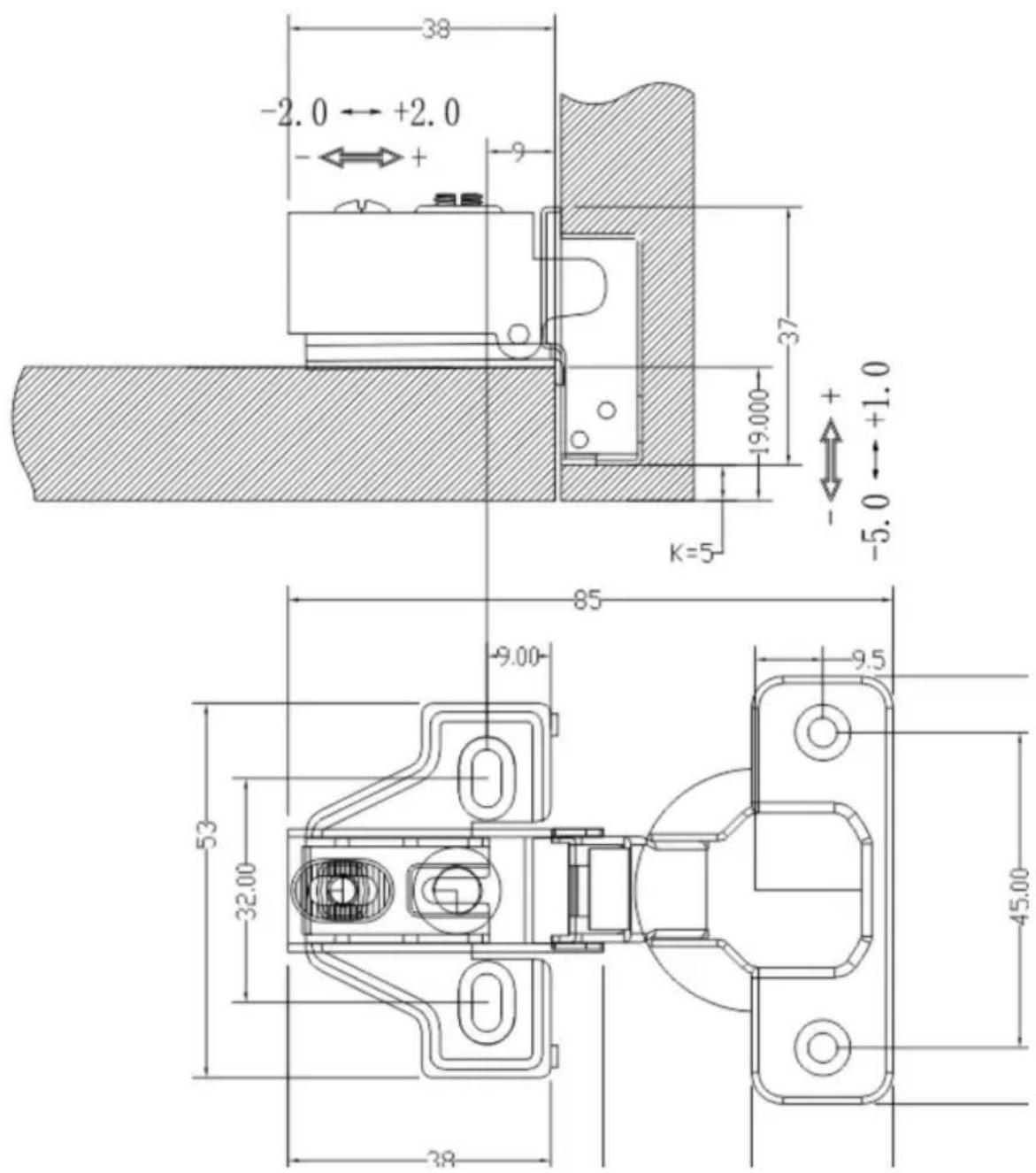

Instructions d'installation CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D) CHARNIÈRES

Plage de réglage :

Superposition C (gauche/droite)

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

Instructions d'installation

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

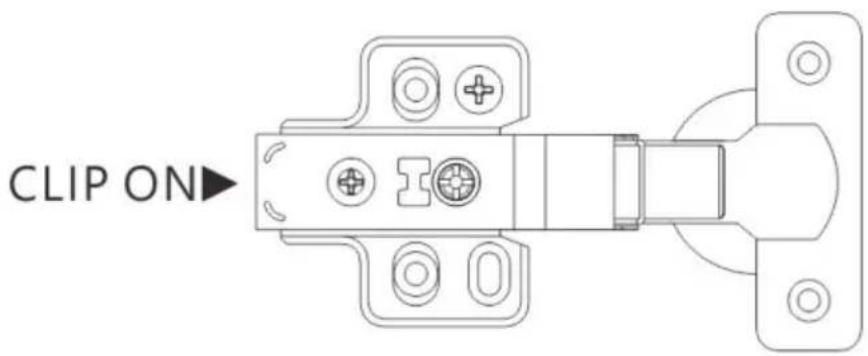

CLIP ON▶

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm E

Overlay (haut/bas)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 CLIP SUR UNE VOIE (2D) QUATRE VOIES RÉGLABLE HYDRAULIQUE CHARNIÈRES TAMPONNANTES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

60329 Francfort-sur-le-Main.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Assistance technique et certificat de garantie

électronique www.vevor.com/support
